Đánh Giá Học Thuật Và Tổng Quan Giáo Trình: Hướng Dẫn Chế Tạo Động Cơ Ba Pha Rôto Lồng Sóc (EMW 20)

Tổng quan về giáo trình

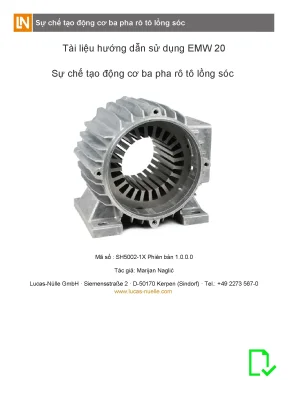

Tài liệu "Hướng Dẫn Chế Tạo Động Cơ Ba Pha Rô Tô Lồng Sóc" (Mã tài liệu: EMW 20 / SH5002-1X, Phiên bản 1.0) do tác giả Marijan Naglić biên soạn, được xuất bản bởi tổ chức giáo dục kỹ thuật Lucas-Nülle GmbH (Siemensstraße 2, D-50170 Kerpen, Đức, bản quyền năm 2016). Trong chương trình đào tạo kỹ thuật điện, tài liệu đóng vai trò là giáo trình thực hành chuyên sâu thuộc khối kiến thức máy điện và công nghệ gia công quấn dây động cơ không đồng bộ ba pha.

Mục tiêu học tập của tài liệu tập trung vào việc hình thành năng lực tính toán thông số kỹ thuật, gia công cơ - điện và kiểm thử nghiệm thu động cơ. Người học được trang bị khả năng xác định các thông số hình học của stator, tính toán số vòng dây, hệ số lấp đầy rãnh, chiều dài bối dây, thực hiện quy trình lồng dây, đấu nối các tổ bối dây, tích hợp cảm biến nhiệt độ và thực hiện các phép đo kiểm tra cách điện cao áp cũng như đo dòng điện vận hành không tải.

Giáo trình được xây dựng theo phương pháp tiếp cận mô-đun hóa, dẫn dắt người học từ khâu giải tích thông số trên nhãn máy ($P = 0.37\text{ kW}$, $n = 1380\text{ vòng/phút}$, $U_{Y/\Delta} = 690/400\text{ V}$, $I = 0.75\text{ A}$, $f = 50\text{ Hz}$) đến quy trình chế tạo hoàn chỉnh trên phôi stator 24 rãnh. Điểm đặc thù của tài liệu là sự tích hợp chặt chẽ giữa các công thức giải tích hình học máy điện với hệ thống trang thiết bị thực hành đồng bộ của Lucas-Nülle.

Nội dung kiến thức cốt lõi

                             TIẾN TRÌNH KỸ THUẬT CHẾ TẠO ĐỘNG CƠ EMW 20
┌───────────────────────┐    ┌───────────────────────┐    ┌───────────────────────┐
│  Tính Toán Dữ Liệu    │───>│ Chuẩn Bị & Quấn Dây   │───>│ Lồng Dây & Cấu Hình   │
│  - 24 rãnh, 4 cực     │    │ - Giấy cách điện rãnh │    │ - Cuộn trong: khe 11-6│
│  - w_Sp = 280 vòng    │    │ - Máy quấn tay LM8525 │    │ - Cuộn ngoài: khe 1-8 │
│  - lw1, lw2, k_f      │    │ - Luồn ống lót 0.5 mm │    │ - Chèn nêm gỗ cố định │
└───────────────────────┘    └───────────────────────┘    └───────────────────────┘
                                                                      │
                                                                      ▼
┌───────────────────────┐    ┌───────────────────────┐    ┌───────────────────────┐
│ Kiểm Thử Nghiệm Thu   │<───│ Lắp Ráp & Đo Cách Điện│<───│ Đai Buộc & Cách Điện  │
│ - Đo dòng I_0 = 0.6 A │    │ - Đo R_20 = 74.8 Ω    │    │ - Tấm lót pha-pha (x6)│
│ - Chiều quay trục     │    │ - Kiểm tra 1 kV Insu10│    │ - Đấu nối tiếp U,V,W  │
│ - Lắp vào hệ thống    │    │ - Lắp rôto và vỏ máy  │    │ - Gắn cảm biến nhiệt  │
└───────────────────────┘    └───────────────────────┘    └───────────────────────┘

Các chương và chủ đề chính

Nội dung giáo trình gồm 15 phần được bố cục theo trình tự kỹ thuật:

  1. Mục đích đào tạo và Giới thiệu (Trang 3–4): Định hình bài toán thực tế về khắc phục sự cố ngắn mạch động cơ đặc chủng trong dây chuyền sản xuất công nghiệp.
  2. Thiết bị (Trang 5): Liệt kê danh mục thiết bị thực hành gồm máy quấn dây tay nhỏ (LM8525), đồng hồ vạn năng Multi 13S (LM2330), đồng hồ đo cách điện Insu 10 (LM2333), bộ dụng cụ quấn dây (SE2670-4D), vật liệu dây quấn (SE2670-5F), nguồn cấp máy điện (SO3212-5U) và khung thí nghiệm hai tầng (ST8003-1C).
  3. Tính toán dữ liệu động cơ (Trang 6–11): Xử lý số liệu stator 24 rãnh, 4 cực, phân bổ 12 bối dây (4 bối dây/pha chia làm 2 nhóm cuộn). Xác định tiết diện rãnh $F = 73\text{ mm}^2$, tiết diện dây dẫn $q_L = 0.0881\text{ mm}^2$, hệ số lấp đầy rãnh $k_f = 34% - 37%$, số vòng dây mỗi bối $w_{Sp} = 280$ vòng. Tính toán chiều dài vòng dây theo bước rãnh $t_{N1} = 7$ ($l_{w1} = 360.3\text{ mm}$) và $t_{N2} = 5$ ($l_{w2} = 295.5\text{ mm}$) trên cơ sở đường kính trong hiệu chỉnh $D_i' = 80\text{ mm}$ và chiều dài lõi sắt $l_{Fe} = 65\text{ mm}$.
  4. Chuẩn bị quấn các cuộn dây và Quấn dây (Trang 12–19): Chèn giấy cách điện vào 24 rãnh, lắp cầu đấu dây ($U_1, V_1, W_1$ ở dưới; $U_2, V_2, W_2$ ở trên), cắt mẫu dây thử kích thước bối, sử dụng máy quấn dây LM8525 quấn 280 vòng cho từng bối cuộn trong và cuộn ngoài, kiểm soát lực căng tay để tránh biến dạng tiết diện dây dẫn.
  5. Lồng dây và Cấu hình cuộn dây (Trang 20–28): Quy trình đưa bối cuộn trong vào trước (ví dụ: khe 11 và khe 6), nẹp nêm gỗ, sau đó lồng bối cuộn ngoài (khe 1 và khe 8), luồn ống cách điện $0.55\text{ mm}$ dài $7\text{ cm}$ ra các đầu cực.
  6. Cách điện cuộn dây và Buộc cuộn dây (Trang 29–39): Chèn 6 tấm bìa cách điện pha - pha, luồn chỉ buộc định hình bối dây phía gắn quạt và phía đấu nối; thực hiện hàn thiếc các mối nối nội bộ nhóm bối dây ($U_{12}-U_{21}$, $V_{12}-V_{21}$, $W_{12}-W_{21}$) và tích hợp các cảm biến nhiệt độ bảo vệ quá nhiệt mắc nối tiếp với các pha.
  7. Sự cách điện stator, Phép đo kiểm tra và Lắp ráp (Trang 40–48): Lót dải cách điện $35\text{ cm}$ giữa bối dây và vỏ stator; tính toán điện trở cuộn dây lý thuyết $R_{20} = 74.8\text{ }\Omega$ theo độ dẫn điện của đồng $\kappa = 56 \times 10^3\text{ S/mm}$; đo kiểm tra cách điện bằng điện áp $1\text{ kV}$ qua đồng hồ Insu 10; lắp ráp rôto, nắp chắn, nẹp bu-lông đối xứng và vận hành chạy không tải với dòng điện định mức các pha đạt $0.6\text{ A}$.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết máy điện không đồng bộ xoay chiều ba pha:

  • Nguyên lý phân bố dây quấn: Quy luật thành lập từ trường 4 cực trong không gian stator 24 rãnh, cấu trúc dây quấn đồng tâm hai mặt phẳng.
  • Giải tích hình học và tham số điện: Áp dụng định luật Ohm kết hợp hệ số dẫn điện đồng ở 20°C: $$R_{20} = \frac{1}{\kappa} \cdot \frac{2 \cdot w_{Sp} \cdot (l_{w1} + l_{w2})}{q_L} = 74.8\text{ }\Omega$$
  • Lý thuyết cách điện và nhiệt kỹ thuật: Tiêu chuẩn khe hở không khí, cấp cách điện rãnh, phân pha và bảo vệ quá nhiệt bằng cảm biến nhiệt độ tiếp điểm.

Kỹ năng phát triển

  • Kỹ năng tính toán thiết kế: Giải tích kích thước hình học dây quấn, kiểm tra hệ số lấp đầy rãnh ($k_f$) tránh quá tải cơ học khi vào dây.
  • Kỹ năng thao tác cơ điện: Sử dụng máy quấn tay, gá khuôn, nắn góc bối dây, vào dây rãnh stator không làm xước lớp men emay, chèn nêm rãnh, hàn vẩy thiếc chì và đai buộc định hình bối dây.
  • Kỹ năng đo lường và chẩn đoán: Vận hành thiết bị đo điện trở một chiều độ chính xác cao, thao tác máy đo điện trở cách điện ở cấp điện áp cao thế $1000\text{ V}$, kiểm tra tính đối xứng dòng điện không tải ba pha.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình dạy học giải quyết vấn đề (Problem-Based Learning - PBL) kết hợp đào tạo kỹ năng thực hành theo tiêu chuẩn công nghiệp:

                            MÔ HÌNH DẠY HỌC THỰC HÀNH TÍCH HỢP (PBL)
┌────────────────────────────────┐       ┌────────────────────────────────┐
│   Tình Huống Kỹ Thuật Đầu Vào  │       │  Tính Toán Giải Tích & Mô Phỏng│
│  - Sự cố ngắn mạch dây chuyền  │──────>│  - Xác định w_Sp, lw, k_f      │
│  - Yêu cầu xử lý trong 4 ngày  │       │  - Đối sánh bảng định mức      │
└────────────────────────────────┘       └────────────────────────────────┘
                                                         │
                                                         ▼
┌────────────────────────────────┐       ┌────────────────────────────────┐
│   Đo Lường & Nghiệm Thu 1 kV   │       │ Thao Tác Gia Công Thực Nghiệm  │
│  - Điện trở R_20 = 74.8 Ω      │<──────│  - Lồng rãnh, chèn nêm         │
│  - Kiểm tra dòng không tải     │       │  - Đấu nối cảm biến nhiệt      │
└────────────────────────────────┘       └────────────────────────────────┘
  • Tình huống kỹ thuật mô phỏng: Người học đặt mình vào bối cảnh kỹ sư chịu trách nhiệm dây chuyền sản xuất phải phục hồi động cơ đặc biệt $0.37\text{ kW}$ trong thời hạn 4 ngày, từ đó kích thích tư duy giải quyết vấn đề kỹ thuật độc lập.
  • Hệ thống bài tập tính toán có đối soát: Mỗi bước tính toán (tính công suất biểu kiến $S = 831\text{ VA}$, tính tiết diện dây dẫn $q_L = 0.0881\text{ mm}^2$, tính số vòng $w_{Sp} = 281$ vòng) đều có bước xác nhận kết quả chuẩn xác trước khi chuyển sang thao tác vật lý.
  • Phương pháp đánh giá định lượng: Đánh giá năng lực thực hành không chỉ dựa trên sản phẩm cơ học mà thông qua các chỉ số đo lường điện học chính xác:
    • Giá trị điện trở thuần một chiều các pha ($R_{20} \approx 74.8\text{ }\Omega$).
    • Mức độ cách điện vỏ và pha - pha ở điện áp thử nghiệm $1\text{ kV}$ (đạt trạng thái vô cực $\infty$ / $OL$).
    • Sự cân bằng dòng điện 3 pha khi chạy không tải ($I_1 = I_2 = I_3 = 0.6\text{ A}$) và chiều quay thuận kim đồng hồ của trục máy.
  • Hướng dẫn tự học: Giáo trình cung cấp sơ đồ trải dây quấn dạng bản vẽ chi tiết (đính kèm tệp PDF trên đĩa CD), yêu cầu người học in ấn và đối chiếu trực tiếp tại bàn thao tác nhằm loại bỏ sai sót định tuyến bối dây.

Điểm nổi bật và tính tích hợp kỹ thuật

  • Tính đồng bộ thiết bị: Tài liệu được thiết kế tương thích tuyệt đối với hệ thống phần cứng đào tạo Lucas-Nülle, từ máy quấn dây LM8525, bộ dụng cụ SE2670-4D đến nguồn cấp SO3212-5U, đảm bảo tính lặp lại của bài thí nghiệm.
  • Quy trình công nghệ chuẩn mực: Quy định chi tiết các bước cô lập cách điện, từ việc lót giấy cách điện rãnh, bọc ống ghen chịu nhiệt $0.5\text{ mm}$, chèn 6 vách ngăn cách điện pha - pha đến việc lót dải cách ly $35\text{ cm}$ giữa bối dây và vỏ gang.
  • Tích hợp tiêu chuẩn an toàn và bảo vệ: Đưa nội dung tích hợp cảm biến nhiệt độ trực tiếp vào các đầu nối pha ($U_1, V_1, W_1$) trước khi đưa lên bảng cọc đấu dây, phản ánh đúng kết cấu của động cơ công nghiệp hiện đại.
  • Phương pháp kiểm soát chất lượng nhiều tầng: Thực hiện đo kiểm tra điện trở cách điện lặp lại qua hai giai đoạn: ngay sau khi đai buộc bối dây stator và sau khi hoàn tất lắp ráp cơ khí vỏ máy, giúp phát hiện sớm hiện tượng cọ sát cơ học gây tróc men dây.

Bảng so sánh thông số thiết kế và dữ liệu nghiệm thu

Hạng mục thông số Ký hiệu / Công thức Giá trị tính toán lý thuyết Giá trị đo kiểm / Nghiệm thu
Công suất định mức $P_{rated}$ $0.37\text{ kW}$ -
Điện áp định mức $U_{Y/\Delta}$ $690 / 400\text{ V}$ $50\text{ Hz}$
Số cực và số rãnh $2p$ / $N$ $2p = 4$ cực $N = 24$ rãnh
Số vòng dây mỗi bối $w_{Sp} = k_f \cdot F / q_L$ $281\text{ vòng}$ $280\text{ vòng}$
Bước rãnh bối ngoài / trong $t_{N1}$ / $t_{N2}$ $7\text{ rãnh}$ / $5\text{ rãnh}$ Khe $1-8$ / Khe $2-7$ (hoặc $11-6$)
Chiều dài vòng bối dây $l_{w1}$ / $l_{w2}$ $360.3\text{ mm}$ / $295.5\text{ mm}$ Đo kiểm trên mẫu gá khuôn
Điện trở cuộn dây ở 20°C $R_{20}$ $74.8\text{ }\Omega$ Đo qua Multi 13S: $\approx 74.8\text{ }\Omega$
Điện áp kiểm tra cách điện $U_{test}$ $1.0\text{ kV}$ (1000 V) Đo qua Insu 10: $\infty$ ($OL$)
Dòng điện vận hành không tải $I_0$ Dải định mức $< 0.75\text{ A}$ $I_1 = I_2 = I_3 = 0.6\text{ A}$

Đối tượng sử dụng giáo trình

  • Sinh viên đại học và cao đẳng kỹ thuật: Sinh viên các ngành Kỹ thuật Điện, Điện Công nghiệp, Hệ thống Điện, Tự động hóa và Cơ điện tử sử dụng trong các học phần Máy điện, Thực tập Quấn dây máy điện, Thực hành Đo lường và Bảo trì thiết bị điện.
  • Yêu cầu tiên quyết: Người học cần có kiến thức cơ sở về Kỹ thuật điện đại cương, lý thuyết mạch xoay chiều ba pha, an toàn điện và kỹ năng đọc bản vẽ sơ đồ trải dây quấn máy điện.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để tổ chức các bài học thực hành xưởng, hướng dẫn đồ án môn học thiết kế máy điện hoặc xây dựng tiêu chí đánh giá kỹ năng nghề.
  • Kỹ sư và kỹ thuật viên bảo trì: Nguồn tài liệu kỹ thuật tham khảo cho quy trình phục hồi, tính toán quấn lại stator động cơ không đồng bộ ba pha cỡ nhỏ trong môi trường nhà máy sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn cho sinh viên kỹ thuật điện, điện công nghiệp từ năm thứ hai trở đi, học viên đào tạo nghề kỹ thuật điện và kỹ thuật viên bảo trì tại các xí nghiệp công nghiệp cần nâng cao kỹ năng quấn dây và chẩn đoán sự cố máy điện.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi tiếp cận?

Yêu cầu bắt buộc là nắm vững lý thuyết kỹ thuật điện tổng quát, hiểu rõ nguyên lý cảm ứng điện từ, cấu trúc nối mạch sao/tam giác ($\text{Y}/\Delta$) của hệ thống ba pha và các quy định an toàn khi thao tác với nguồn điện và thiết bị đo cao thế.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết máy điện thông thường?

Tài liệu tập trung 100% vào kỹ năng thực nghiệm và công nghệ chế tạo thực tế. Mọi phép toán giải tích (như tính $w_{Sp}$, $l_w$, $k_f$) đều phục vụ trực tiếp cho thao tác gá khuôn, quấn dây, lồng rãnh và nghiệm thu trên hệ thống module thực hành Lucas-Nülle SH5002-1X.

4. Làm thế nào để tự học và thực hành hiệu quả theo tài liệu?

Người học cần in bản vẽ sơ đồ trải cuộn dây (PDF) để cạnh bàn làm việc, tính toán chính xác kích thước bối dây trước khi thực hiện quấn hàng loạt, tuân thủ nghiêm ngặt kỹ thuật lót cách điện pha và kiểm tra cách điện $1\text{ kV}$ ở từng giai đoạn trước khi cấp nguồn vận hành.

5. Có những tài liệu và trang thiết bị bổ trợ nào đi kèm?

Đi kèm với tài liệu EMW 20 là đĩa CD chứa sơ đồ bản vẽ kỹ thuật chi tiết và bộ phần cứng thực hành đồng bộ Lucas-Nülle: máy quấn dây LM8525, bộ dụng cụ SE2670-4A/4D, vật liệu quấn động cơ SE2670-5F, bộ nguồn SO3212-5U và các thiết bị đo kiểm Multi 13S, Insu 10.

Kết luận

Tài liệu "Hướng Dẫn Chế Tạo Động Cơ Ba Pha Rô Tô Lồng Sóc" (EMW 20) của Lucas-Nülle GmbH cung cấp một quy trình thực hành kỹ thuật hoàn chỉnh và khoa học, kết nối chặt chẽ giữa tính toán giải tích tham số máy điện với công nghệ chế tạo cơ điện stator 24 rãnh 4 cực. Lộ trình học tập rõ ràng từ tính toán, gia công, đóng gói cách điện đến nghiệm thu cao thế $1\text{ kV}$ và chạy thử không tải giúp người học làm chủ toàn diện kỹ năng sửa chữa và chế tạo động cơ không đồng bộ ba pha.
