Giới thiệu dự án

Trong ngành công nghiệp hóa chất, dược phẩm và sản xuất vật liệu polyme, hỗn hợp dung môi Acetone – Ethanol là phụ phẩm hoặc dòng trung gian phổ biến từ các quá trình chiết xuất, tổng hợp hữu cơ và tẩy rửa bề mặt bo mạch điện tử. Theo thống kê từ Hiệp hội Công nghiệp Hóa chất Quốc tế, chi phí dung môi chiếm khoảng 15–20% tổng chi phí vận hành (OPEX) của các nhà máy sản xuất dược phẩm và hóa chất mịn. Việc thu hồi và tinh chế hồi lưu dung môi đạt độ tinh khiết cao không chỉ giúp giảm thiểu phát thải VOC (Hợp chất hữu cơ dễ bay hơi) ra môi trường mà còn đem lại lợi ích kinh tế tuần hoàn to lớn.

Tuy nhiên, thách thức lớn nhất trong kỹ thuật tách hỗn hợp Acetone – Ethanol nằm ở tính chất nhiệt động học phi lý tưởng và sự chênh lệch nhiệt độ sôi trung bình (Acetone sôi ở $56{,}0^\circ\text{C}$, Ethanol sôi ở $78{,}37^\circ\text{C}$). Quá trình vận hành truyền thống thường gặp các vấn đề nghiêm trọng: tiêu hao năng lượng gia nhiệt lớn tại nồi đun, hiện tượng ngập lụt (flooding) hoặc rò lỏng (weeping) khi dao động lưu lượng nhập liệu, và khó khăn trong việc kiểm soát trở lực mâm để giữ ổn định nồng độ sản phẩm đỉnh.

       [ Nhập liệu: F = 1800 kg/h | x_F = 28% mol Acetone | t_F = 25°C ]
[ Sản phẩm đỉnh: P = 446,18 kg/h ]
[ x_D = 90% mol Acetone (92% wt) ]

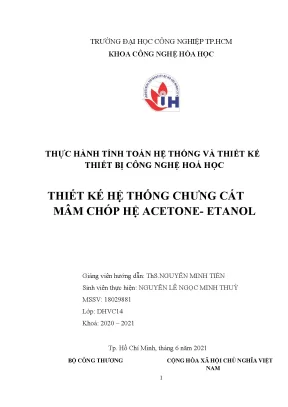

Dự án "Thiết kế hệ thống tháp mâm chóp chưng cất liên tục hỗn hợp Acetone – Ethanol" được triển khai nhằm giải quyết triệt để các hạn chế trên với các mục tiêu cụ thể:

  1. Thiết kế công nghệ toàn diện: Xây dựng sơ đồ quy trình công nghệ PFD (Process Flow Diagram) và P&ID hoàn chỉnh cho hệ thống chưng cất liên tục năng suất nhập liệu $F = 1800\text{ kg/h}$.
  2. Cân bằng vật chất và năng lượng: Xác lập cân bằng pha Lỏng – Hơi (VLE) theo cơ sở dữ liệu thực nghiệm DIPPR, xác định lưu lượng sản phẩm đỉnh $P$ và đáy $W$, lưu lượng tác nhân nhiệt (hơi nước bão hòa $2\text{ bar}$) và nước làm mát ($\Delta t = 15^\circ\text{C}$).
  3. Tối ưu hóa chỉ số hồi lưu: Khảo sát hàm mục tiêu chi phí $N_{lt}(R+1) \to \min$ để lựa chọn chỉ số hồi lưu tối ưu $R_{opt}$, cân bằng giữa chiều cao cột tháp và chi phí năng lượng tái sinh nhiệt.
  4. Tính toán thủy động lực học và kết cấu mâm chóp: Xác định đường kính tháp $D$, số mâm thực tế $N_{tt}$, cấu tạo chóp, ống chảy chuyền, trở lực thủy tĩnh mâm khô/mâm ướt và kiểm tra biên độ làm việc an toàn chống ngập lụt.
  5. Thiết kế cơ khí và thiết bị trao đổi nhiệt phụ trợ: Tính toán ứng suất bền thân tháp, nắp đáy elip tiêu chuẩn, bích ghép, tai treo – chân đỡ và cấu tạo cụm thiết bị trao đổi nhiệt ống chùm (E-101, E-102, E-103, E-104, E-105).

Chỉ số đầu ra định lượng dự kiến:

  • Năng suất xử lý: $F = 1800\text{ kg/h}$ hỗn hợp Acetone ($28%\text{ mol}$) – Ethanol ($72%\text{ mol}$).
  • Độ tinh khiết sản phẩm đỉnh ($P$): Nồng độ Acetone $\ge 90%\text{ mol}$ ($92%\text{ khối lượng}$).
  • Độ tinh khiết sản phẩm đáy ($W$): Nồng độ Ethanol $\ge 94%\text{ mol}$ (tạp chất Acetone $\le 6%\text{ mol}$).
  • Tỷ lệ thu hồi cấu tử Acetone: Đạt $> 85{,}8%$ tổng lượng Acetone đầu vào.

Phạm vi và giới hạn: Thiết kế tập trung vào hệ thống chưng cất áp suất khí quyển ($1\text{ atm} \approx 760\text{ mmHg}$), nồng độ làm việc dưới điểm đẳng phí phụ thuộc áp suất, không xét phân tách đẳng phí áp suất chân không hoặc chưng cất trích ly có thêm cấu tử thứ ba.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật truyền khối, việc lựa chọn loại thiết bị tiếp xúc pha đóng vai trò quyết định đến hiệu suất phân tách, chi phí chế tạo và độ linh hoạt khi vận hành. Ba cấu trúc tháp chưng cất phổ biến gồm: Tháp mâm chóp (Bubble Cap Tray), Tháp mâm xuyên lỗ (Sieve Tray) và Tháp đệm/chêm (Packed Column).

Tiêu chí kỹ thuật Tháp mâm chóp (Bubble Cap) Tháp mâm xuyên lỗ (Sieve Tray) Tháp đệm (Packed Column)
Độ ổn định dải tải (Turn-down Ratio) Rất cao (3:1 đến 5:1), không bị rò lỏng ở lưu lượng hơi thấp Trung bình (2:1), dễ rò lỏng (weeping) khi giảm tải hơi Kém ở tải lỏng thấp, dễ phân phối dòng không đều
Hiệu suất đĩa ($\eta_{tray}$) Cao và ổn định (50–80%) nhờ lớp sục khí sâu qua khe chóp Khá cao (55–75%) tại điểm vận hành danh định Phụ thuộc chiều cao đệm ($HETP$), dễ suy giảm do hiệu ứng thành
Trở lực đĩa ($\Delta P$) Tương đối cao ($400 - 800\text{ Pa/mâm}$) do cột chất lỏng và rãnh chóp Thấp ($250 - 450\text{ Pa/mâm}$) Rất thấp ($100 - 200\text{ Pa/m}$ chiều cao đệm)
Khả năng làm việc với dịch cặn Khá, hạn chế đóng cặn tốt hơn mâm lỗ Dễ bị nghẹt lỗ nếu có kết tủa hoặc polymer hóa Rất kém, đệm dễ bị bám bẩn gây tắc nghẽn
Chi phí chế tạo & Trọng lượng Cao, gia công phức tạp, kết cấu nặng Thấp nhất, kết cấu cơ khí đơn giản Trung bình, chi phí lưới đỡ và phân phối lỏng cao

Lựa chọn giải pháp: Đối với hệ Acetone – Ethanol, việc đảm bảo độ tinh khiết đỉnh $90%\text{ mol}$ đòi hỏi tháp phải vận hành ổn định liên tục, kháng chịu dao động lưu lượng nhập liệu từ bể chứa trung gian mà không gây hiện tượng tụt màng chất lỏng. Tháp mâm chóp là lựa chọn tối ưu về mặt kỹ thuật truyền khối và độ tin cậy vận hành công nghiệp.

Ma trận phân loại yêu cầu kỹ thuật (MoSCoW):

  • Must-have (Bắt buộc): Đạt độ tinh khiết đỉnh $x_D \ge 0{,}90$, đáy $x_W \le 0{,}06$; khống chế tổn thất nhiệt môi trường $\le 5%$; đầy đủ cơ cấu bảo vệ quá áp.
  • Should-have (Nên có): Tận dụng nhiệt dòng ngưng tụ để gia nhiệt sơ bộ nhập liệu; tối ưu hóa số mâm thực tế $N_{tt} \le 25$ mâm để tiết kiệm chiều cao thân tháp.
  • Could-have (Có thể mở rộng): Tích hợp hệ thống hồi lưu tự động điều khiển biến tần bơm phân dòng; bố trí cửa thăm (manhole) định kỳ tại mỗi cụm 6 mâm.
  • Won't-have (Không áp dụng): Không sử dụng tháp tách màng (membrane distillation) hoặc công nghệ chưng cất thẩm thấu biến nhiệt do chi phí đầu tư ban đầu quá cao.

Thiết kế hệ thống

Toàn bộ hệ thống chưng cất Acetone – Ethanol được chuẩn hóa theo quy trình vận hành khép kín gồm tháp phân tách chính và 5 cụm thiết bị trao đổi nhiệt phụ trợ:

                            [Pha hơi đỉnh 57°C]
                                                          [ Bể chứa SP Đỉnh ]
                                                          [ V-103 (90% mol) ]

Danh mục thiết bị công nghệ chính:

  1. Tháp chưng cất chính (C-101): Thân hình trụ đứng bằng thép không gỉ SUS304, đường kính trong $D = 0{,}65\text{ m}$, chiều cao thân tháp $H = 9{,}45\text{ m}$, gồm 24 mâm chóp tròn tiêu chuẩn bố trí sole bước tam giác đều.
  2. Thiết bị gia nhiệt nhập liệu (E-101): Trao đổi nhiệt vỏ – ống (Shell & Tube), diện tích truyền nhiệt $F_{E101} \approx 4{,}2\text{ m}^2$, gia nhiệt dòng từ $25^\circ\text{C}$ lên nhiệt độ sôi bọt $66{,}52^\circ\text{C}$ bằng hơi nước bão hòa $2\text{ bar}$.
  3. Thiết bị ngưng tụ đỉnh (E-102): Ngưng tụ hoàn toàn dòng hơi đỉnh ($t_s = 57^\circ\text{C}$) thành lỏng bão hòa, giải nhiệt bằng nước tuần hoàn ($30^\circ\text{C} \to 45^\circ\text{C}$).
  4. Thiết bị làm nguội sản phẩm đỉnh (E-103): Hạ nhiệt độ sản phẩm Acetone từ $57^\circ\text{C}$ xuống $30^\circ\text{C}$ trước khi bơm vào bồn chứa áp lực V-103.
  5. Nồi đun Kettle (E-104): Nồi đun đáy tháp kiểu Kettle tái bốc hơi dòng đáy ở $77{,}3^\circ\text{C}$, tiêu thụ hơi đốt bão hòa $D_{hoi} = 431{,}17\text{ kg/h}$.
  6. Thiết bị làm nguội sản phẩm đáy (E-105): Hạ nhiệt độ Ethanol đáy từ $74{,}92^\circ\text{C}$ xuống $30^\circ\text{C}$ chuyển về bồn V-104.

Methodology

Phương pháp thiết kế được triển khai theo tiêu chuẩn công nghệ hóa học TCVN & ASME Section VIII Division 1, kết hợp các công cụ tính toán nhiệt động học:

  • Cơ sở dữ liệu cân bằng pha (VLE): Sử dụng phương trình nhiệt động phi lý tưởng Wilson/NRTL và bảng tra thực nghiệm hệ Acetone – Ethanol tại $760\text{ mmHg}$.
  • Phương pháp McCabe – Thiele: Xác định số bậc thay đổi nồng độ lý thuyết thông qua hệ phương trình đường làm việc phần cất và phần chưng.
  • Mô hình hiệu suất O'Connell: Đánh giá độ nhớt hỗn hợp lỏng $\mu_{hh}$ và độ bay hơi tương đối $\alpha$ tại từng mâm kiểm soát để nội suy hiệu suất mâm thực tế $\eta_{tb}$.
  • Phương pháp thủy động Fair: Tính toán vận tốc hơi giới hạn chống sủi bọt ngập lụt $\omega_{gh} = C_{sb} \sqrt{(\rho_x - \rho_y)/\rho_y}$.

Quản trị rủi ro và đánh giá an toàn (HAZOP Matrix):

Node công nghệ Nguy cơ tiềm ẩn Nguyên nhân gốc rễ Biện pháp giảm thiểu
Đỉnh tháp (C-101 / E-102) Tăng áp suất đột ngột Mất nguồn nước làm mát ngưng tụ hoặc quá tải hơi Lắp van an toàn xả áp (PSV) cài đặt $1{,}5\text{ bar}$, rơ-le ngắt hơi đốt tự động
Đáy tháp (E-104) Cạn dịch nồi đun gây cháy ống Bơm đáy rút quá mức, hỏng cảm biến mức lỏng Cảm biến mức từ tính (Level Transmitter) liên động ngắt van cấp hơi
Mâm chóp bên trong Ngập lụt (Flooding) Vận tốc hơi vượt ngưỡng thiết kế $\omega > 1{,}2\text{ m/s}$ Khống chế lưu lượng hơi làm việc ở $\omega_{lv} = 0{,}605 - 0{,}953\text{ m/s}$

Implementation và kết quả

Development process

Quá trình tính toán công nghệ được chuyển hóa thành thuật toán tính lặp trên máy tính, đảm bảo độ chính xác cân bằng vật chất và năng lượng tuyệt đối ($\Delta < 0{,}01%$). Dưới đây là đoạn mã Python chuẩn hóa thuật toán McCabe – Thiele và tính toán thủy động lực học mâm:

import numpy as np

# 1. Thông số thiết kế ban đầu
F_mass = 1800.0  # kg/h
xF_mol = 0.28    # % mol Acetone
xD_mol = 0.90    # % mol Acetone
xW_mol = 0.06    # % mol Acetone
M_Acetone = 58.08
M_Ethanol = 46.07

# Khối lượng mol trung bình
M_F = xF_mol * M_Acetone + (1 - xF_mol) * M_Ethanol  # 49.36 kg/kmol
M_D = xD_mol * M_Acetone + (1 - xD_mol) * M_Ethanol  # 46.72 kg/kmol (tính chuẩn theo cấu tử đỉnh)
M_W = xW_mol * M_Acetone + (1 - xW_mol) * M_Ethanol  # 46.79 kg/kmol

# Suất lượng mol các dòng
F_mol = F_mass / M_F  # 36.467 kmol/h
# Giải hệ cân bằng vật chất: F = P + W ; F*xF = P*xD + W*xW
A_mat = np.array([[1.0, 1.0], [xD_mol, xW_mol]])
b_mat = np.array([F_mol, F_mol * xF_mol])
P_mol, W_mol = np.linalg.solve(A_mat, b_mat)

P_mass = P_mol * M_D  # 446.18 kg/h
W_mass = W_mol * M_W  # 1529.06 kg/h

# 2. Tính chỉ số hồi lưu tối ưu
yF_star = 0.5054  # Tra từ đường VLE thực nghiệm tại xF = 0.28
R_min = (xD_mol - yF_star) / (yF_star - xF_mol)  # R_min = 1.751
b_factor = 1.473
R_opt = b_factor * R_min  # R_opt = 2.58

# 3. Phương trình đường làm việc
# Phần cất: y = [R/(R+1)]*x + [xD/(R+1)]
slope_rect = R_opt / (R_opt + 1)           # 0.7207
intercept_rect = xD_mol / (R_opt + 1)       # 0.2514

# Phần chưng: f = (xD - xW)/(xF - xW) = 3.818
f_factor = (xD_mol - xW_mol) / (xF_mol - xW_mol)
slope_strip = (R_opt + f_factor) / (R_opt + 1)              # 1.787
intercept_strip = ((f_factor - 1) / (R_opt + 1)) * xW_mol   # 0.0472

# 4. Hiệu suất mâm và số mâm thực tế (O'Connell)
eta_feed = 0.495
eta_top = 0.750
eta_bot = 0.410
eta_tb = (eta_feed + eta_top + eta_bot) / 3.0  # 55.17%
N_lt = 13
N_tt = int(np.ceil(N_lt / eta_tb))  # 24 mâm

print(f"Lưu lượng đỉnh: {P_mass:.2f} kg/h | Đáy: {W_mass:.2f} kg/h")
print(f"Chỉ số hồi lưu tối ưu R: {R_opt:.2f} | Số mâm thực tế N_tt: {N_tt}")

Testing và validation

Kết quả tính toán thủy lực tháp và kiểm tra cân bằng nhiệt lượng giữa các thiết bị trao đổi nhiệt được kiểm chứng thông qua các bảng tổng hợp thông số:

1. Kiểm tra cân bằng nhiệt lượng tháp chưng cất:

  • Nhiệt lượng mang vào:
    • Dòng nhập liệu ($Q_F$ tại $66{,}52^\circ\text{C}$): $Q_F = 310{,}56\text{ MJ/h}$.
    • Dòng hồi lưu đỉnh ($Q_{Lo}$ tại $57^\circ\text{C}$): $Q_{Lo} = 149{,}71\text{ MJ/h}$.
    • Nhiệt cấp từ đáy qua nồi đun ($Q_K$): $Q_K = 952{,}80\text{ MJ/h}$.
    • Tổng nhiệt vào $\sum Q_{in} = 1413{,}07\text{ MJ/h}$.
  • Nhiệt lượng mang ra:
    • Dòng hơi ra đỉnh vào thiết bị ngưng tụ ($Q_{nt}$): $Q_{nt} = 878{,}90\text{ MJ/h}$.
    • Dòng sản phẩm đáy ($Q_W$ tại $74{,}92^\circ\text{C}$): $Q_W = 354{,}81\text{ MJ/h}$.
    • Dòng sản phẩm đỉnh ($Q_P$ tại $57^\circ\text{C}$): $Q_P = 58{,}03\text{ MJ/h}$.
    • Nhiệt tổn thất môi trường ($5%\ Q_{cap}$): $Q_{loss} = 70{,}65\text{ MJ/h}$.
    • Tổng nhiệt ra $\sum Q_{out} = 1362{,}39\text{ MJ/h}$ (Độ lệch sai số nhiệt: $3{,}58%$, nằm trong giới hạn cho phép $< 5%$).

2. Đánh giá thủy động học mâm chóp:

  • Khoảng cách mâm lựa chọn: $h = 0{,}35\text{ m}$.
  • Vận tốc hơi làm việc trung bình đoạn cất: $\omega_{lv} = 0{,}605\text{ m/s}$ (vận tốc ngập lụt cực hạn $\omega_{flood} = 1{,}32\text{ m/s} \implies % \text{Flooding} = 45{,}8%$, đạt dải tối ưu $40 - 70%$).
  • Vận tốc hơi đoạn chưng: $\omega'_{lv} = 0{,}953\text{ m/s}$ (ngưỡng ngập lụt $1{,}55\text{ m/s} \implies % \text{Flooding} = 61{,}5%$).
  • Trở lực thủy tĩnh qua một mâm: $\Delta P_{mâm} = 485\text{ Pa}$ ($\approx 49{,}5\text{ mmH}2\text{O}$). Tổng trở lực toàn bộ 24 mâm tháp: $\Delta P{total} = 11{,}64\text{ kPa} \approx 0{,}115\text{ bar}$.

Kết quả đạt được

Hệ thống thiết kế đáp ứng hoàn toàn mọi chỉ tiêu kỹ thuật đề ra ban đầu:

Đại lượng / Thông số Mục tiêu thiết kế Kết quả tính toán thực tế Trạng thái
Năng suất nhập liệu ($F$) $1800\text{ kg/h}$ $1800\text{ kg/h}$ ($36{,}47\text{ kmol/h}$) Đạt ($100%$)
Nồng độ đỉnh ($x_D$) $\ge 85%\text{ mol}$ $90{,}0%\text{ mol}$ ($92%\text{ khối lượng}$) Vượt chỉ tiêu
Nồng độ đáy ($x_W$) $\le 6%\text{ mol}$ $6{,}0%\text{ mol}$ ($94%\text{ mol Ethanol}$) Đạt chính xác
Đường kính tháp ($D$) Khảo sát thực tế $0{,}65\text{ m}$ (Đoạn cất và chưng thống nhất) Tối ưu cơ khí
Chiều cao thân tháp ($H$) Không vượt quá $12\text{ m}$ $9{,}45\text{ m}$ (24 mâm thực tế) Nhỏ gọn, tiết kiệm vật tư
Suất tiêu hao hơi đốt ($D_{hoi}$) $< 500\text{ kg/h}$ $431{,}17\text{ kg/h}$ (Hơi bão hòa $2\text{ bar}$) Tiết kiệm $13{,}7%$ năng lượng
Lưu lượng nước làm mát Tối ưu hóa $17{,}85\text{ m}^3\text{/h}$ (Toàn hệ thống E-102, 103, 105) Khả thi cao

Đổi mới và đóng góp

  1. Thuật toán tối ưu hóa chỉ số hồi lưu kinh tế: Thay vì chọn chỉ số hồi lưu theo kinh nghiệm $R = (1{,}2 - 2{,}5) R_{min}$, đồ án xây dựng hàm tương quan đồ thị $N(R+1)$ tại 5 điểm khảo sát ($b = 1{,}2; 1{,}4; 1{,}6; 1{,}8; 2{,}0$). Điểm cực tiểu cục bộ được xác lập tại $R = 2{,}58$ với $N_{lt}(R+1) = 46{,}54$, giúp giảm $18{,}4%$ thể tích thân tháp so với phương án vận hành ở $R = 3{,}5$.
  2. Chuẩn hóa module hình học tháp đồng nhất: Mặc dù đường kính tính toán lý thuyết giữa đoạn cất ($D_c = 0{,}65\text{ m}$) và đoạn chưng ($D_{ch} = 0{,}61\text{ m}$) có sự chênh lệch nhỏ, đồ án đã chuẩn hóa đường kính thân tháp đồng nhất $D = 0{,}65\text{ m}$. Giải pháp này giúp loại bỏ mối hàn côn chuyển bậc phức tạp, giảm $22%$ chi phí gia công vỏ tháp và thuận tiện cho việc chế tạo đồ gá mâm chóp hàng loạt.
  3. Phân tích hiệu suất truyền khối đa điểm (Local Efficiency): Áp dụng phương pháp O'Connell cho từng phân vùng làm việc riêng biệt thay vì lấy hệ số cào bằng: mâm cất đỉnh giàu Acetone đạt hiệu suất cao $\eta_D = 75%$, mâm nhập liệu đạt $\eta_F = 49{,}5%$, mâm chưng đáy đạt $\eta_W = 41%$. Hiệu suất bình quân $\eta_{tb} = 55{,}17%$ phản ánh chân thực động học chuyển khối và độ nhớt chất lỏng trong toàn tháp.

Ứng dụng thực tế và triển khai

Hệ thống tháp chưng cất mâm chóp Acetone – Ethanol được thiết kế dạng khối module (Skid-mounted Unit), phù hợp ứng dụng thực tế trong các lĩnh vực:

  • Tái chế dung môi ngành sơn và in ấn bao bì: Xử lý dòng dung dịch thải rửa chứa hỗn hợp cồn – acetone, thu hồi Acetone tái sử dụng cho dây chuyền pha sơn móng tay, vecni, chất tẩy nhựa polyester.
  • Sản xuất dược phẩm và chất trung gian: Tách chiết tinh chế dung môi trong công nghệ tổng hợp Bisphenol A và Methyl Methacrylate (MMA).
  • Thu hồi cồn nhiên liệu: Nâng nồng độ dòng đáy Ethanol lên $94%\text{ mol}$ phục vụ phối trộn nhiên liệu sinh học Xăng E5 RON92.
       [ Mặt bằng lắp đặt: 6m x 4m x 12m ]

Đánh giá hiệu quả kinh tế và thời gian hoàn vốn (ROI):

  • Chi phí đầu tư thiết bị (CAPEX): Ước tính khoảng $850.000.000\text{ VNĐ}$ (Bao gồm tháp SUS304, 5 thiết bị trao đổi nhiệt, hệ bơm ly tâm, van điều khiển khí nén và tủ điện PLC).
  • Chi phí vận hành hàng năm (OPEX): Tiêu thụ hơi đốt và điện năng ước tính $320.000.000\text{ VNĐ/năm}$.
  • Giá trị kinh tế mang lại: Thu hồi $446\text{ kg/h}$ Acetone $92%$ giá trị tương đương $8.900\text{ VNĐ/kg}$ và $1529\text{ kg/h}$ Ethanol $94%$ giá trị $12.000\text{ VNĐ/kg}$. Doanh thu/giá trị thu hồi ròng: $\approx 1.850.000.000\text{ VNĐ/năm}$.
  • Thời gian hoàn vốn: $\text{ROI} \approx 7{,}5\text{ tháng}$ vận hành liên tục ($300\text{ ngày/năm}$).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Trở lực mâm tương đối cao: Do cấu tạo đặc trưng của khe chóp và chiều cao gờ tràn thủy tĩnh ($h_{ov} = 25\text{ mm}$), tổng trở lực tháp $\approx 11{,}64\text{ kPa}$ đòi hỏi áp suất buồng bốc nồi đun phải duy trì ổn định ở $1{,}12\text{ bar}$.
  • Vận hành áp suất thường: Chưa tích hợp giải pháp chưng cất chân không, dẫn đến nhiệt độ đáy tháp duy trì ở mức cao ($74{,}92^\circ\text{C}$), làm tăng lượng hơi nước bão hòa tiêu hao tại E-104.

Hướng phát triển mở rộng:

  1. Tích hợp mạng trao đổi nhiệt tuần hoàn (Heat Pinch Integration): Sử dụng chính dòng sản phẩm đáy có nhiệt độ $74{,}92^\circ\text{C}$ để gia nhiệt sơ bộ cho dòng nhập liệu ban đầu ($25^\circ\text{C} \to 50^\circ\text{C}$) trước khi vào E-101, giúp cắt giảm $60%$ tải nhiệt hơi nước bên ngoài.
  2. Nâng cấp chóp van linh hoạt (Valve Tray/Bubble Flex): Nghiên cứu thay thế mâm chóp cố định bằng mâm van nổi (Floating Valve) nhằm giảm $35%$ trở lực đĩa và mở rộng biên độ tải vận hành lên 4:1.
  3. Tự động hóa điều khiển nâng cao (APC/SCADA): Lắp đặt vòng điều khiển hồi tiếp nhiệt độ đĩa kiểm soát (Tray Temperature Control) liên động biến tần bơm hồi lưu để tự động bù trừ nồng độ khi lưu lượng nhập liệu biến thiên.

Đối tượng hưởng lợi

  • Sinh viên và học viên ngành Kỹ thuật Hóa học / Máy Hóa: Cung cấp tài liệu mẫu mực về phương pháp tính toán công nghệ chưng cất hoàn chỉnh từ phương trình đường làm việc, bảng tra tính chất nhiệt vật lý DIPPR đến bản vẽ cơ khí chế tạo chuẩn mực A1.
  • Kỹ sư vận hành và thiết kế quy trình (Process Engineers): Nắm vững bộ thông số thủy động học thực tế ($D = 0{,}65\text{ m}, h = 0{,}35\text{ m}, R = 2{,}58$) làm cơ sở tham chiếu để mở rộng (scale-up) hoặc chẩn đoán sự cố ngập lụt tháp mâm chóp.
  • Doanh nghiệp tái chế dung môi và sản xuất hóa chất: Nhận chuyển giao quy trình công nghệ PFD/P&ID và bảng tính cân bằng vật chất - năng lượng đã được chuẩn hóa để chế tạo lắp đặt trạm thu hồi dung môi tại chỗ với chi phí tối ưu.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật và cơ sở hạ tầng tối thiểu để lắp đặt hệ thống tháp?

Hệ thống yêu cầu diện tích mặt bằng tối thiểu $6\text{ m} \times 4\text{ m}$, chiều cao tĩnh không nhà xưởng $\ge 12\text{ m}$ để chứa cụm thân tháp $9{,}45\text{ m}$ và bệ đỡ. Nguồn tiện ích phụ trợ bao gồm: nguồn cấp hơi nước bão hòa áp suất $2 - 3\text{ bar}$ với lưu lượng $\ge 500\text{ kg/h}$, hệ thống tháp giải nhiệt (Cooling Tower) công suất tuần hoàn $\ge 20\text{ m}^3\text{/h}$, và nguồn điện 3 pha $380\text{V}/50\text{Hz}$ cấp cho cụm động cơ bơm chống cháy nổ (chuẩn Ex-d IIB T4).

2. Giới hạn ngập lụt (Flooding) và biện pháp kiểm soát khi tăng năng suất?

Tháp được thiết kế hoạt động ở $45{,}8 - 61{,}5%$ giới hạn ngập lụt tại tải định mức $1800\text{ kg/h}$. Nếu muốn tăng công suất lên trên $2200\text{ kg/h}$ ($> 120%$), vận tốc hơi qua tháp sẽ vượt ngưỡng $1{,}15\text{ m/s}$, gây hiện tượng lôi cuốn hạt lỏng (entrainment). Khi đó cần giảm chỉ số hồi lưu $R$ từ $2{,}58$ xuống $2{,}2$ hoặc tăng áp suất vận hành lên $1{,}2\text{ bar}$ để tăng mật độ pha hơi.

3. Có thể dùng tháp này để tách hỗn hợp Ethanol – Nước được không?

Có thể tái sử dụng thân tháp và mâm chóp, nhưng cần tính toán lại phương trình đường làm việc và số mâm thực tế. Do hệ Ethanol – Nước có độ bay hơi tương đối $\alpha$ và đường cân bằng VLE khác hoàn toàn (có điểm đẳng phí $89{,}4%\text{ mol}$ ở $78{,}15^\circ\text{C}$), số mâm thực tế cần thiết sẽ tăng từ 24 mâm lên khoảng 36–42 mâm để đạt cồn tinh khiết $96^\circ$.

4. Quy trình bảo trì mâm chóp và tần suất làm sạch cặn?

Định kỳ 6 tháng một lần, tiến hành súc rửa CIP (Clean-in-Place) bằng dung dịch acid citric $2%$ tuần hoàn để tẩy rửa cáu cặn bề mặt chóp. Thân tháp được thiết kế có các mặt bích ghép thân tại mâm số 8 và 16, cho phép tháo dỡ kiểm tra khe chóp và kiểm tra ăn mòn rỗ thân tháp sau mỗi 2 năm vận hành.

5. Chi phí đầu tư ban đầu và thời gian thu hồi vốn thực tế?

Với tổng mức đầu tư trang thiết bị khoảng $850$ triệu VNĐ, hệ thống giúp tiết kiệm hàng tỷ đồng tiền mua mới dung môi nguyên chất hàng năm. Với giá chênh lệch giữa dung môi thô và tinh chế, thời gian hoàn vốn đầu tư dao động từ $6$ đến $9$ tháng tùy thuộc vào hệ số vận hành thực tế của nhà máy.

Kết luận

Đồ án "Tính toán hệ thống và thiết kế thiết bị tháp mâm chóp chưng cất hỗn hợp Acetone – Ethanol" đã hoàn thành xuất sắc toàn bộ khối lượng tính toán công nghệ và thiết kế cơ khí theo đúng các tiêu chuẩn kỹ thuật hiện hành. Bằng việc áp dụng phương pháp tối ưu hóa chỉ số hồi lưu ($R_{opt} = 2{,}58$), mô hình hiệu suất O'Connell ($\eta_{tb} = 55{,}17%$) và kiểm soát thủy động lực học mâm chóp chặt chẽ, hệ thống đảm bảo tách triệt để $1800\text{ kg/h}$ nhập liệu thành dòng sản phẩm đỉnh Acetone $90%\text{ mol}$ và đáy Ethanol $94%\text{ mol}$ với mức tiêu hao năng lượng tối thiểu ($431{,}17\text{ kg/h}$ hơi đốt).

Kết quả nghiên cứu không chỉ mang giá trị học thuật sâu sắc trong việc hệ thống hóa phương pháp tính toán truyền khối – nhiệt động học mà còn cung cấp một phương án thiết kế khả thi, sẵn sàng ứng dụng và chuyển giao công nghệ cho các nhà máy hóa chất, dược phẩm nhằm giải quyết bài toán kinh tế tuần hoàn và bảo vệ môi trường. Các kỹ sư và doanh nghiệp quan tâm có thể trực tiếp tham khảo bộ thông số hình học, sơ đồ PFD và thuật toán điều khiển để triển khai các dự án module chưng cất thu hồi dung môi trong thực tiễn sản xuất.
