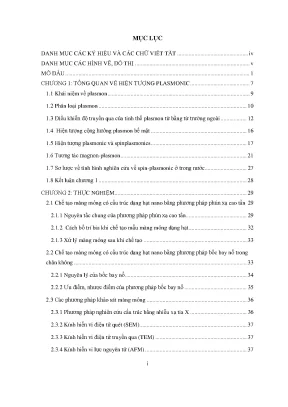

Tổng quan luận án
Luận án tiến sĩ "Hiện tượng plasmonic của các hạt nano sắt từ Co trong các màng mỏng Co-Ag và Co-Al2O3" được thực hiện tại Viện Đào tạo Quốc tế về Khoa học Vật liệu (ITIMS) thuộc Trường Đại học Bách khoa Hà Nội, phối hợp cùng Phòng thí nghiệm Quang lượng tử, Khoa Vật lý, Trường Đại học Khoa học Tự nhiên - Đại học Quốc gia Hà Nội. Công trình thuộc chuyên ngành Vật lý chất rắn và Khoa học vật liệu, tập trung vào lĩnh vực quang-từ học nano và điện tử học spin (spin-plasmonics).
Tính cấp thiết và khoảng trống nghiên cứu
Hiện tượng quang học của các hạt kim loại nano đã được ghi nhận từ thế kỷ thứ 4 qua sản phẩm cốc Lycurgus, nhưng chỉ thực sự được giải thích khoa học vào cuối thế kỷ 20 thông qua hiện tượng phân cực plasmon bề mặt. Từ những năm 2000, sự phát triển của công nghệ nano cho phép định xứ và dẫn truyền sóng điện từ ở cấp độ nanomet, hình thành ngành plasmonics. Phần lớn các nghiên cứu plasmonics quốc tế tập trung vào kim loại quý (Au, Ag) nhờ mật độ trạng thái điện tử cao ở mức Fermi. Tuy nhiên, hướng nghiên cứu kết hợp giữa plasmonics và spintronics (spin-plasmonics) trên các hạt nano sắt từ có mật độ trạng thái phân cực spin còn hạn chế.
Tại Việt Nam, ở thời điểm thực hiện đề tài, các nghiên cứu trong nước về plasmonics chủ yếu khảo sát trên các cấu trúc kim loại hoặc bán dẫn thông thường (dạng hạt, màng mỏng, sợi, dây nano), chưa có công bố nào khảo sát tính chất plasmonic phụ thuộc từ trường hoặc phụ thuộc spin trong các hệ màng mỏng hạt nano sắt từ. Do đó, việc nghiên cứu các hệ hạt nano Coban (Co) phân tán trong môi trường kim loại dẫn điện (Ag) và môi trường điện môi cách điện ($\text{Al}_2\text{O}_3$) là cần thiết nhằm xây dựng cơ sở thực nghiệm và lý thuyết cho hướng nghiên cứu quang-spin ở trong nước.
Mục tiêu nghiên cứu
Luận án xác định 03 mục tiêu cụ thể:
- Nghiên cứu tiếp cận các hiện tượng liên quan đến tương tác spin-plasmon trong dải sóng điện từ có bước sóng lớn hơn kích thước hạt: Sử dụng ánh sáng nhìn thấy ($\lambda \approx 300 - 800\text{ nm}$), trong khi các hạt sắt từ nano có kích thước phổ biến dưới $100\text{ nm}$.
- Tạo ra hệ thống mẫu màng mỏng từ dạng hạt nano với tỷ phần sắt từ khác nhau và thiết lập hệ đo quang-từ thích hợp để khảo sát các tính chất đáp ứng quang phụ thuộc vào từ trường ngoài.
- Tìm hiểu về tương tác magnon-plasmon (phản ánh bản chất tương tác photon-spin) thông qua phổ truyền qua và phổ phản xạ của ánh sáng phụ thuộc vào từ trường ngoài và tỉ lệ % nguyên tử Co trong màng mỏng.
Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Màng mỏng từ dạng hạt nano $\text{Co-Al}_2\text{O}_3$ (tiếp xúc dị thể sắt từ - điện môi cách điện) và $\text{Co-Ag}$ (tiếp xúc dị thể sắt từ - kim loại dẫn điện) với các tỷ lệ thành phần hạt sắt từ Co khác nhau.
- Phạm vi không gian và điều kiện thực nghiệm: Chế tạo màng bằng kỹ thuật phún xạ cao tần (RF) và bốc bay nổ trong chân không (Flash Evaporation - FE); khảo sát hình thái vi cấu trúc bằng XRD, SEM, TEM, ED, EDS, AFM; đo từ tính bằng từ kế mẫu rung VSM; khảo sát đặc trưng quang-từ trong dải ánh sáng nhìn thấy (nguồn laser He-Ne $\lambda = 632,8\text{ nm}$ và ánh sáng đơn sắc $300 - 800\text{ nm}$) dưới tác dụng của từ trường ngoài thay đổi cường độ ($0 - 500\text{ G}$) và phương tác dụng ($0 - 360^\circ$).
Tổng quan tài liệu và vị trí của luận án
Các hướng nghiên cứu tiền đề
Luận án đã tổng thuật các hướng nghiên cứu lý thuyết và thực nghiệm trên thế giới:
- Cấu trúc tinh thể plasmon từ: Nghiên cứu về màng vàng dày $50\text{ nm}$ phủ trên đơn tinh thể Iron-Garnet (IG) - $\text{Lu}_2$ trên đế $\text{Gd}_3\text{Ga}5\text{O}{12}$ (GGG) có cấu trúc hốc nano (đường kính $125 - 150\text{ nm}$, chu kỳ $400\text{ nm}$). Dưới từ trường ngoài khoảng $80\text{ mT}$, độ truyền qua của cấu trúc trong dải bước sóng $500 - 700\text{ nm}$ (đặc biệt tại $545\text{ nm}$ và $660\text{ nm}$) bị điều biến với độ tương phản lên đến $98%$, giải thích bằng sự dịch chuyển các mode Bloch-SPP do biến thiên phần tử ngoài đường chéo của tenxơ điện môi ($\Delta\varepsilon \approx 10^{-3}$).
- Cơ chế spin-plasmonics trên cấu trúc vi hạt Co/Au: Công trình của K. Chau, Mark Johnson và A. Elezzabi (Đại học Alberta, Canada) trên hệ hạt $\text{Co/Au}$ kích thước trung bình $74\ \mu\text{m}$ (phủ lớp Au dày $45 \pm 2\text{ nm}$ với tỷ lệ diện tích $35%$, $42%$, $77%$) dưới bức xạ terahertz (THz). Xung điện từ làm trôi electron phân cực spin từ Co sang Au, sinh ra tích tụ spin không cân bằng và làm xuất hiện điện trở phụ thuộc spin $R_{\text{spin}}(B)$, kết hợp với từ điện trở dị hướng $R_{\text{Co}}(B)$ (AMR) làm suy giảm biên độ truyền qua từ $9%$ đến $13%$.
- Phổ tổn hao năng lượng electron phân cực spin (EELS): Các khảo sát trên hệ màng $\text{Gd/Mo}(112)$ ở nhiệt độ $200\text{ K}$ và $300\text{ K}$ ghi nhận sự bất đối xứng spin của kích thích Drude tại vùng năng lượng $\sim 1,5\text{ eV}$ và kích thích plasmon tại $\sim 5\text{ eV}$ theo vectơ sóng $q_{//}$, cung cấp bằng chứng về tương tác magnon-plasmon không lật spin qua Hamiltonian tương tác electron-magnon.
- Tình hình nghiên cứu trong nước: Điểm lại các công trình của các tác giả trong nước về plasmonic thông thường trên các hệ vật liệu nano kim loại và bán dẫn, khẳng định chưa có nghiên cứu nào khảo sát tính chất quang-từ và hiệu ứng plasmonic phụ thuộc spin.
Khoảng trống nghiên cứu được luận án giải quyết
Luận án tập trung giải quyết sự thiếu hụt dữ liệu thực nghiệm về đáp ứng quang (truyền qua, phản xạ) dưới tác dụng đồng thời của từ trường ngoài (về cả độ lớn và hướng) và thành phần hạt sắt từ trong hai môi trường nền đối lập: dẫn điện ($\text{Ag}$) và cách điện ($\text{Al}_2\text{O}_3$), đồng thời thiết lập mô hình định tính mô tả tương tác trực tiếp photon-magnon để giải thích các dị thường quang học quan sát được.
Cơ sở lý thuyết và phương pháp nghiên cứu
Cơ sở lý thuyết và khung phân tích
- Lý thuyết Plasmon: Phân chia thành 3 mode dao động cơ bản:
- Plasmon khối (Volume Plasmon): Dao động tập thể của electron dẫn trong khối kim loại với năng lượng lượng tử cỡ $10\text{ eV}$.
- Plasmon bề mặt (SPP - Surface Plasmon Polariton): Sóng dao động điện tử lan truyền dọc theo mặt phân cách kim loại - điện môi.
- Plasmon bề mặt định xứ (LSP - Local Surface Plasmon): Dao động điện tử bị giam cầm trong 3 chiều không gian tại các hạt nano kim loại khi kích thước hạt nhỏ hơn quãng đường tự do trung bình của electron.
- Cơ chế phân cực spin và tương tác Magnon-Plasmon: Khai thác mật độ trạng thái điện tử phân cực spin (DOS) tại mức Fermi của hạt nano sắt từ Co. Khi có kích thích photon, thành phần điện trường $\vec{E}$ và từ trường $\vec{B}$ của sóng ánh sáng tương tác với mômen từ $\vec{M}$ và spin $\vec{S}$ của electron trong hạt Co, kích thích dao động tuế sai của mạng spin (magnon), từ đó điều biến độ truyền qua và phản xạ của môi trường.
+-----------------------------------+
| Chế tạo màng mỏng hạt |
| - Phún xạ RF (Bia ghép Co-Al2O3) |
| - Bốc bay nổ FE (Bột Co-Ag) |
+-----------------+-----------------+
|
v
+-----------------------------------+
| Phân tích cấu trúc & từ |
| - XRD, SEM, TEM, ED, EDS, AFM |
| - Từ kế mẫu rung VSM (M-H) |
+-----------------+-----------------+
|
v
+-----------------------------------+
| Khảo sát quang-từ (Plasmonic) |
| - Phổ truyền qua T(B, phi, lambda)|
| - Phổ phản xạ R(B, lambda) |
| - Khử hiệu ứng Kerr/Faraday |
+-----------------+-----------------+
|
v
+-----------------------------------+
| Mô hình hóa tương tác photon- |
| magnon / spin-plasmonics |
+-----------------------------------+
Phương pháp thực nghiệm và kỹ thuật phân tích
-
Kỹ thuật chế tạo mẫu:
- Phún xạ catốt cao tần (RF Sputtering): Tần số $13,56\text{ MHz}$, sử dụng bia ghép tròn $\text{Al}_2\text{O}_3$ hoặc $\text{Ag}$ gắn các miếng Co hình quạt; bề dày màng khống chế qua tốc độ lắng đọng $R$ (ví dụ với Co là $0,5\text{ \AA/s}$).
- Bốc bay nổ trong chân không (Flash Evaporation - FE): Áp suất chân không cao $10^{-5} - 10^{-6}\text{ Torr}$, rung lắc cấp bột mịn kim loại hỗn hợp rơi tức thời xuống thuyền điện trở nung sáng (W, Ta, Mo), đảm bảo sự thăng hoa đồng thời theo phương trình Hertz-Knudsen: $$\frac{dN_e}{dt} = \alpha_e \frac{p^* - p}{\sqrt{2\pi m k_B T}}$$
- Xử lý nhiệt: Ủ chân không $10^{-3} - 10^{-5}\text{ mBar}$ ở nhiệt độ từ phòng đến $250^\circ\text{C}$ trong $1 - 2$ giờ để hoàn thiện pha và kích thước hạt.
-
Kỹ thuật khảo sát vi cấu trúc và từ tính:
- Nhiễu xạ tia X (XRD): Xác định cấu trúc theo định luật Bragg ($2d\sin\theta = n\lambda$) và công thức Scherrer xác định kích thước hạt tinh thể: $$D = \frac{0,94\lambda}{\beta\cos\theta}$$
- Kính hiển vi điện tử quét (SEM) & Kính hiển vi lực nguyên tử (AFM): Khảo sát hình thái bề mặt và độ phân bố hạt (sử dụng máy Nanosurf FlexAFM).
- Kính hiển vi điện tử truyền qua (TEM) & Nhiễu xạ điện tử (ED): Quan sát hạt nano và cấu trúc tinh thể trên máy TECNAI G2-20.
- Từ kế mẫu rung (VSM): Đo đường cong từ trễ $M-H$ trên hệ DMS 880 (Viện ITIMS) và MicroMag 3900 (Thụy Điển).
-
Hệ đo quang-từ chuyên dụng:
- Thiết lập hệ đo truyền qua và phản xạ gồm: Nguồn sáng (Laser He-Ne $\lambda = 632,8\text{ nm}$ hoặc đèn halogen $12\text{V}-20\text{W}$ qua hệ tán sắc Carl Zeiss Jena), bộ điều chế quang học Chopper, kính phân cực và kính phân tích (đặt sau mẫu để triệt tiêu ảnh hưởng góc quay của hiệu ứng Kerr và Faraday), nam châm điện tạo từ trường điều chỉnh từ $0 - 500\text{ G}$ và quay góc $\varphi = 0 - 360^\circ$, đầu thu quang trở CdS hoặc đầu đo công suất, bộ khuếch đại Lock-in DSP 7225.
| Vật liệu bia | Năng lượng ion $\text{Ar}^+$ (keV) | Suất phún xạ thực nghiệm $s$ (nguyên tử/ion) |
|---|---|---|
| Fe | 0,5 | 1,10 |
| Co | 0,5 | 1,22 |
| Ni | 0,5 | 1,45 |
| Cu | 0,5 | 2,35 |
| Tb | 0,5 | 0,82 |
Nội dung chính theo từng chương
Chương 1: Tổng quan về hiện tượng plasmonic
Chương này hệ thống hóa cơ sở lý thuyết về plasmon, phân loại 3 mode plasmon (khối, bề mặt, định xứ) và điều kiện xuất hiện cộng hưởng plasmon bề mặt (SPR) khi kích thước hạt nhỏ hơn quãng đường tự do trung bình của electron. Trình bày chi tiết cơ chế điều khiển độ truyền qua của tinh thể plasmon từ bằng từ trường ngoài ($\le 80\text{ mT}$), hiện tượng dịch chuyển spin trong cấu trúc tiếp xúc dị thể sắt từ/phi từ (FM/NM) gây ra bởi trường bức xạ sóng điện từ, và bản chất tương tác magnon-plasmon quan sát qua phổ EELS trên các màng mỏng kim loại chuyển tiếp và đất hiếm ($\text{Gd/Mo}$). Chương 1 khẳng định tính mới của hướng nghiên cứu quang-spin tại Việt Nam.
Chương 2: Thực nghiệm
Trình bày quy trình công nghệ chế tạo màng mỏng cấu trúc hạt nano $\text{Co-Al}2\text{O}3$ và $\text{Co-Ag}$ bằng phương pháp phún xạ cao tần RF (với bia ghép phân chia diện tích $A{\text{Co}} = S{\text{Co}}/S$) và phương pháp bốc bay nổ chân không (FE). Mô tả nguyên lý và thông số các thiết bị khảo sát vi cấu trúc: XRD, SEM, TEM TECNAI G2-20, AFM Nanosurf, VSM DMS 880. Chi tiết hóa việc thiết kế, hiệu chuẩn hệ đo quang-từ tại Phòng thí nghiệm Quang lượng tử (ĐHKHTN Hà Nội), bao gồm việc sử dụng cảm biến quang trở CdS kết nối bộ khuếch đại Lock-in DSP 7225 và phương pháp loại trừ tín hiệu quay phân cực Kerr/Faraday thuần túy.
| Góc phân cực $\theta$ ($^\circ$) | $\cos^2\theta$ | Công suất $I$ (mW) | Điện trở quang trở CdS trung bình $R_i$ ($\Omega$) |
|---|---|---|---|
| 90 | 0 | 0 | 14.163,3 |
| 60 | 0,25 | $I_{\text{max}} \times 0,25$ | Giảm theo hàm cường độ |
| 0 | 1,0 | $I_{\text{max}}$ | Đạt giá trị nhỏ nhất |
Chương 3: Nghiên cứu một số đặc trưng hình thái cấu trúc dạng hạt của các màng mỏng Co-Al2O3 và Co-Ag
Nghiên cứu hình thái học và cấu trúc từ của hai hệ màng:
- Hệ $\text{Co-Al}_2\text{O}_3$: Phân tích ảnh SEM của mẫu $\text{Co}(24%)-\text{Al}_2\text{O}_3$ sau khi tẩm thực NaOH trong 5 phút và 10 phút để bộc lộ rõ các hạt Co; ảnh AFM các mẫu $\text{Co}(15%)-\text{Al}_2\text{O}_3$ và $\text{Co}(40%)-\text{Al}_2\text{O}_3$ sau ủ nhiệt $250^\circ\text{C}$ trong 1 giờ cho thấy các cụm hạt Co cô lập được bọc trong nền điện môi $\text{Al}_2\text{O}_3$. Giản đồ XRD xác nhận cấu trúc vô định hình/tinh thể hạt mịn. Đường cong từ trễ VSM với các tỷ lệ Co ($6%, 16%, 27%, 49%$) cho thấy trạng thái siêu thuận từ chuyển dần sang sắt từ khi nồng độ Co tăng.
- Hệ $\text{Co-Ag}$: Phân tích EDS xác định thành phần Co ($8%, 15%, 25%, 50%$). Ảnh SEM so sánh mẫu bốc bay nổ ($\text{Co}(23%)-\text{Ag}$) và phún xạ ($\text{Co}(20%)-\text{Ag}$) trước và sau khi bắn phá bề mặt bằng ion Ar. Ảnh TEM và phổ nhiễu xạ điện tử (ED) của mẫu $\text{Co}(22%)-\text{Ag}$ bốc bay nổ khẳng định sự hình thành các hạt nano Co phân tán đều trong nền Ag. Ảnh AFM khảo sát bề mặt các mẫu $\text{Co}(22%)-\text{Ag}$, $\text{Co}(27%)-\text{Ag}$ so sánh với màng chuẩn $100%\text{ Co}$ và $100%\text{ Ag}$.
+---------------------------------------------+
| Hệ Co-Al2O3 (Nền điện môi cách điện) |
| - Hạt nano Co cô lập trong nền Al2O3 |
| - SEM: Tẩm thực NaOH bộc lộ hạt Co |
| - VSM: Chuyển pha siêu thuận từ -> sắt từ |
+---------------------------------------------+
+---------------------------------------------+
| Hệ Co-Ag (Nền kim loại dẫn điện) |
| - Tách pha Co và Ag dạng hạt nano |
| - TEM/ED: Khẳng định hạt Co trong màng FE |
| - AFM/EDS: Đồng nhất nồng độ 8% - 50% Co |
+---------------------------------------------+
Chương 4: Hiện tượng plasmonic từ ở hệ Co-Ag
Khảo sát các đặc trưng quang học trong dải ánh sáng nhìn thấy trên hệ màng tiếp xúc dị thể dẫn điện $\text{Co-Ag}$:
- Phổ truyền qua: So sánh phổ truyền qua của màng $\text{Co}_x\text{-Ag}$ ($x = 0 - 63%$ nguyên tử Co) khi không có từ trường ($B = 0$) và khi có từ trường ngoài ($B = 500\text{ G}$). Ghi nhận sự biến thiên có dạng dao động tắt dần của hệ số truyền qua theo tỷ lệ thành phần Co tại các bước sóng $\lambda = 560\text{ nm}$ và $\lambda = 660\text{ nm}$.
- Phổ phản xạ: Khảo sát phổ phản xạ phụ thuộc tỷ lệ Co và cường độ từ trường ngoài ($B = 0 - 500\text{ Gs}$). Đối với mẫu màng $7%$ khối lượng Co, từ trường ngoài làm thay đổi rõ rệt cường độ phản xạ ở vùng bước sóng dài. Biểu hiện này chứng minh sự tồn tại của hiệu ứng plasmonic từ tính (magneto-plasmonic) thông qua liên kết lưỡng cực - lưỡng cực giữa các hạt nano trong nền kim loại Ag.
Chương 5: Hiện tượng plasmonic từ ở hệ Co-Al2O3
Khảo sát đáp ứng quang-từ trên hệ màng nền cách điện $\text{Co-Al}_2\text{O}_3$ và luận giải cơ chế vật lý:
- Phổ truyền qua thực nghiệm: Sử dụng chùm laser đỏ He-Ne ($\lambda = 632,8\text{ nm}$) chiếu qua các mẫu màng $\text{Co}_x\text{-}(\text{Al}_2\text{O}3){1-x}$ ($x = 16%, 27%, 49%, 63%, 100%$). Kết quả cho thấy tỷ số truyền qua phụ thuộc phi tuyến vào từ trường ngoài: tồn tại "mức nền truyền qua" khi nồng độ Co thấp ($x \le 49%$) và "mức trần truyền qua" khi nồng độ Co cao ($x > 49%$). Hệ số truyền qua cũng biến thiên theo góc quay $\varphi$ của từ trường ngoài ($\varphi = 0^\circ, 45^\circ$).
- Mô hình cơ chế tương tác photon-magnon: Luận án đề xuất mô hình tương tác giữa thành phần từ $\vec{B}_0$ và điện $\vec{E}_0$ của sóng ánh sáng với spin điện tử $\vec{S}$ và từ độ hạt $\vec{M}_i$ của các hạt Co có kích thước $D \ll \lambda$. Trường điện từ ngoài $\vec{H}$ làm thay đổi góc tuế sai của spin, kích thích magnon không cân bằng và điều biến trường phân cực điện nội $\vec{E}'$, dẫn đến sự biến đổi bất thường của hệ số truyền qua quang học.
Kết quả và những đóng góp mới
Đóng góp về mặt kỹ thuật và thực nghiệm
- Lần đầu tiên trong nước phát triển và ứng dụng thành công kỹ thuật bốc bay nổ trong chân không (Flash Evaporation - FE) để chế tạo màng mỏng cấu trúc dạng hạt nano kim loại dị thể $\text{Co-Ag}$ với độ hợp thức hóa học đồng đều.
- Thiết lập thành công hệ đo quang-từ hoàn chỉnh tại Phòng thí nghiệm Quang lượng tử (ĐHKHTN - ĐHQG Hà Nội), cho phép khảo sát đồng thời phổ truyền qua và phản xạ trong điều kiện từ trường ngoài thay đổi liên tục cả về cường độ ($0 - 500\text{ G}$) và phương tác dụng ($0 - 360^\circ$), có tích hợp hệ phân cực triệt tiêu các hiệu ứng quang-từ truyền thống (Kerr, Faraday).
Đóng góp về mặt khoa học và lý luận
- Phát hiện và ghi nhận thực nghiệm xu hướng biến đổi bất thường của tính chất truyền qua và phản xạ ánh sáng trên hệ các hạt nano sắt từ Co ($D \ll \lambda$) phân tán trong hai môi trường nền có tính chất dẫn điện trái ngược: nền kim loại dẫn điện tốt ($\text{Ag}$) và nền điện môi cách điện tốt ($\text{Al}_2\text{O}_3$), dưới sự điều biến của nồng độ hạt Co, bước sóng photon kích thích, độ lớn và hướng của từ trường ngoài.
- Đề xuất mô hình định tính về cơ chế tương tác photon-magnon (phản ánh tương tác photon-spin) để giải thích hành vi đáp ứng quang-từ trong các màng mỏng hạt nano sắt từ, làm rõ vai trò của trường điện từ ánh sáng trong việc kích thích các trạng thái động của mạng spin dưới tác dụng của từ trường ngoài.
Kiến nghị và định hướng ứng dụng
- Ứng dụng các phát hiện về điều biến quang-từ trong nghiên cứu linh kiện chuyển mạch quang lượng tử, xử lý thông tin quang-spin và cảm biến từ-quang kích thước nano.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế được đề cập trong luận án
- Phương pháp bốc bay nổ (FE) tuy đảm bảo tỷ lệ hợp thức nhưng tốc độ lắng đọng lớn và cơ chế rung rắc bột khó kiểm soát độ đồng đều tuyệt đối về chiều dày khi tạo các màng cực mỏng ($< 10\text{ nm}$).
- Dải từ trường ngoài khảo sát tại phòng thí nghiệm bị giới hạn trong khoảng dưới $500\text{ G}$ ($0,05\text{ T}$) đối với hệ đo quang phổ đơn sắc rộng, chưa khảo sát được ở các vùng từ trường bão hòa cực cao.
Hướng nghiên cứu tiếp theo
- Mở rộng khảo sát phổ tán sắc quang-từ trên dải bước sóng rộng hơn từ tử ngoại đến hồng ngoại xa và vùng tần số THz.
- Tối ưu hóa vi cấu trúc hạt nano (hình dạng, độ phân tán kích thước) nhằm nâng cao hiệu suất điều biến truyền qua trong các thiết bị quang tử nano.
Giá trị tham khảo
Luận án là tài liệu tham khảo chuyên sâu cho các đối tượng và lĩnh vực sau:
- Nghiên cứu sinh và học viên cao học ngành Vật lý chất rắn, Khoa học vật liệu, Quang học nano: Cung cấp tài liệu tham khảo chi tiết về cơ sở lý thuyết spin-plasmonics, các mode SPP/LSP và phương pháp phân tích phổ tổn hao năng lượng electron (EELS).
- Cán bộ nghiên cứu thực nghiệm công nghệ màng mỏng: Cung cấp quy trình chi tiết về chế tạo màng hạt nano bằng phún xạ cao tần bia ghép và kỹ thuật bốc bay nổ chân không (FE), kèm thông số công nghệ (năng lượng ion, suất phún xạ, điều kiện ủ chân không).
- Nhóm nghiên cứu thiết kế thiết bị đo quang học: Tham khảo sơ đồ khối và giải pháp kỹ thuật thiết lập hệ đo quang-từ sử dụng bộ khuếch đại Lock-in DSP 7225 kết hợp cảm biến CdS và hệ phân cực loại trừ hiệu ứng Kerr/Faraday.
Câu hỏi thường gặp
1. Tại sao kích thước hạt nano Co ($D < 100\text{ nm}$) nhỏ hơn nhiều so với bước sóng ánh sáng ($\lambda = 300 - 800\text{ nm}$) vẫn xảy ra tương tác plasmonic?
Khi kích thước hạt nhỏ hơn bước sóng tới ($D \ll \lambda$) và nhỏ hơn quãng đường tự do trung bình của electron dẫn, sóng điện từ ánh sáng kích thích dao động tập thể của các electron bề mặt bị giam cầm trong hạt nano, hình thành mode cộng hưởng plasmon bề mặt định xứ (LSP). Trường điện từ ánh sáng làm phân cực điện tử tạo lưỡng cực dao động, gây hấp thụ và tán xạ mạnh mà không bị dập tắt bởi các sai hỏng mạng thông thường.
2. Sự khác biệt cơ bản về đáp ứng quang-từ giữa hệ màng $\text{Co-Ag}$ và $\text{Co-Al}_2\text{O}_3$ là gì?
Ở hệ $\text{Co-Ag}$, hạt Co phân tán trong môi trường kim loại quý Ag có độ dẫn cao, hiệu ứng quang chịu ảnh hưởng mạnh bởi tương tác ghép nối lưỡng cực - lưỡng cực trường gần giữa các hạt và phổ truyền qua thể hiện sự dao động tắt dần theo tỷ lệ Co. Ở hệ $\text{Co-Al}_2\text{O}_3$, nền $\text{Al}_2\text{O}_3$ là chất điện môi cách điện, các hạt Co bị cô lập hoàn toàn; đáp ứng quang laser đỏ thể hiện sự phân tách rõ rệt giữa "mức nền truyền qua" khi $x \le 49%$ và "mức trần truyền qua" khi $x > 49%$.
3. Phương pháp bốc bay nổ (Flash Evaporation - FE) có ưu thế gì trong chế tạo màng hạt nano $\text{Co-Ag}$?
Kỹ thuật FE cho phép bột hợp phần $\text{Co-Ag}$ rơi từng lượng nhỏ xuống thuyền điện trở nung sáng và thăng hoa tức thời trong chân không cao ($10^{-5} - 10^{-6}\text{ Torr}$). Quá trình thăng hoa đồng thời này giúp giữ nguyên tỷ lệ hợp thức hóa học ban đầu của hỗn hợp bột trên màng lắng đọng, khắc phục sự chênh lệch lớn về nhiệt độ bay hơi và áp suất hơi bão hòa giữa hai kim loại riêng rẽ.
4. Hệ đo quang-từ trong luận án đã loại trừ ảnh hưởng của hiệu ứng Kerr và Faraday như thế nào?
Để đảm bảo tín hiệu thu nhận phản ánh đúng hiện tượng biến đổi hệ số truyền qua và phản xạ do plasmonic từ tính (thay vì sự quay mặt phẳng phân cực của hiệu ứng magneto-optical Kerr/Faraday thuần túy), hệ đo đã bố trí hệ thấu kính hội tụ, kính phân cực trước mẫu và kính phân tích đặt sau mẫu để hiệu chỉnh và khóa góc phân cực truyền thẳng tới đầu thu tín hiệu quang trở CdS kết nối bộ Lock-in DSP 7225.
5. Cơ chế tương tác photon-magnon được luận án mô hình hóa như thế nào?
Mô hình mô tả tương tác giữa thành phần từ trường $\vec{B}_0$ và điện trường $\vec{E}_0$ của photon ánh sáng với spin điện tử $\vec{S}$ và vectơ từ độ $\vec{M}_i$ của hạt nano Co ($D \ll \lambda$). Khi đặt dưới từ trường ngoài $\vec{H}$ biến đổi góc $\varphi$, trạng thái tuế sai của spin bị kích thích tạo nên magnon không cân bằng, làm biến đổi điện trường phân cực nội $\vec{E}'$ của hạt và điều biến có quy luật hệ số truyền qua của chùm sáng.
Kết luận
Luận án đã khảo sát thực nghiệm và xây dựng mô hình giải thích hiện tượng plasmonic từ tính trên các hệ màng mỏng hạt nano sắt từ $\text{Co-Ag}$ và $\text{Co-Al}_2\text{O}_3$ trong dải ánh sáng nhìn thấy dưới tác dụng của từ trường ngoài. Công trình đã làm chủ kỹ thuật chế tạo màng hạt bằng phương pháp bốc bay nổ và phún xạ cao tần, đồng thời thiết lập thành công hệ đo quang-từ chuyên dụng tại Việt Nam. Các kết quả ghi nhận về sự phụ thuộc của phổ truyền qua, phổ phản xạ vào nồng độ Co, bước sóng và hướng từ trường đã đóng góp cứ liệu thực nghiệm có giá trị cho lĩnh vực quang học nano và spintronics.
