Giới thiệu dự án

Trong kỷ nguyên tự động hóa công nghiệp và chuyển dịch năng lượng, nhu cầu sử dụng nguồn điện một chiều (DC) chất lượng cao cho các hệ thống gia nhiệt điện trở công nghiệp, bể mạ điện phân, hệ thống kích từ máy điện và trạm sạc lưu trữ công nghiệp chiếm hơn 35% tổng điện năng tiêu thụ trong nhóm phụ tải biến đổi. Trước đây, việc tạo ra nguồn DC công suất lớn thường dựa vào máy phát điện một chiều (hệ F-Đ) cồng kềnh, chi phí bảo dưỡng chổi than cao và hiệu suất tổng thể chỉ đạt khoảng 65% – 72%. Sự xuất hiện của các van bán dẫn công suất (Thyristor/SCR) đã mở ra giải pháp biến đổi tĩnh hiệu quả, nâng hiệu suất chuyển đổi lên trên 90%.

Tuy nhiên, bài toán thực tế đặt ra khi cấp nguồn cho tải điện trở $R$ có giá trị biến đổi liên tục theo nhiệt độ làm việc (như điện trở nhiệt niken-crom hoặc silic-cacbua có hệ số nhiệt điện trở lớn) là dòng điện tải $I_d$ sẽ bị dao động mạnh nếu điện áp ra $U_d$ không được điều chỉnh thích nghi tức thời. Sự dao động này dẫn đến sai lệch chế độ công nghệ nhiệt, gây quá nhiệt phá hủy thanh điện trở hoặc giảm chất lượng sản phẩm công nghiệp.

                      +-----------------------------+
                      |   Lưới điện AC 220V / 50Hz  |
                      +--------------+--------------+
                                     |
                                     v
+---------------------+       +--------------+       +---------------------+
|  Khâu điều khiển    | ----> |  Chỉnh lưu   | ----> | Cuộn kháng lọc Lk   |
|  PI & Phát xung     |       |  cầu 1 pha   |       | & Tải trở R biến đổi|
+----------^----------+       +--------------+       +----------+----------+
           |                                                    |
           +---------------- Khâu đo dòng & Phản hồi -----------+

Mục tiêu của dự án

  1. Thiết kế và tính toán mạch động lực: Xây dựng bộ chỉnh lưu cầu 1 pha đối xứng sử dụng 4 Thyristor, cấp nguồn cho tải điện trở biến đổi $R = 2,\Omega \div 20,\Omega$, dòng điện định mức $I_{đm} = 25\text{ A}$, dải điện áp $U_d = 0 \div 200\text{ V}$.
  2. Thiết kế mạch điều khiển theo nguyên tắc thẳng đứng tuyến tính: Tạo xung kích mở đồng bộ góc $\alpha = 0^\circ \div 150^\circ$, sử dụng bộ ghép quang (Optocoupler) cách ly quang - điện thay thế biến áp xung truyền thống.
  3. Tính toán tối ưu bộ lọc san bằng: Thiết kế cuộn kháng lọc $L_k$ lõi thép Silic nhằm duy trì dòng điện liên tục và giới hạn biên độ sóng hài dòng điện bậc nhất $I_{1m} \le 10% I_{đm}$.
  4. Tổng hợp cấu trúc mạch vòng kín điều chỉnh dòng điện (Current Closed-Loop): Xây dựng bộ điều khiển PI dòng điện đảm bảo triệt tiêu sai lệch tĩnh ($e_{ss} = 0$), thời gian đáp ứng quá độ $t_r < 40\text{ ms}$, độ quá điều chỉnh $\sigma% \le 5%$.
  5. Mô phỏng kiểm chứng: Xây dựng mô hình toán học và kiểm chứng động học trên phần mềm MATLAB/Simulink R2017a.

Giới hạn và phạm vi nghiên cứu

  • Phạm vi: Hệ thống biến đổi AC/DC 1 pha công suất trung bình (đến 5 kW), tần số lưới $50\text{ Hz} \pm 1\text{ Hz}$, dải biến thiên tải thuần trở $R$.
  • Giới hạn: Nghiên cứu không mở rộng sang tải có sức phản điện động phức tạp $E$ hoặc tải nghịch lưu trả năng lượng về lưới; góc mở cực đại giới hạn ở $\alpha_{max} = 150^\circ$ để tránh hiện tượng mất góc khóa an toàn.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Phương pháp chỉnh lưu Ưu điểm Nhược điểm Đánh giá ứng dụng
Chỉnh lưu 1 nửa chu kỳ Cấu tạo tối giản (1 van Thyristor/Diode), chi phí thấp nhất. Điện áp đập mạch cao ($f_đ = 50\text{ Hz}$), $U_{do} = 0.45 U_2$, hiệu suất biến áp rất xấu ($S_{ba} = 3.09 P_d$). Không phù hợp công nghiệp, chỉ dùng cho tải phụ trợ công suất nhỏ.
Chỉnh lưu 2 nửa chu kỳ có điểm trung tính Chỉ cần 2 Thyristor, sụt áp trên van nhỏ ($1 \Delta U$). Điện áp ngược van chịu lớn ($U_{ng.max} = 2\sqrt{2}U_2$), kết cấu máy biến áp nguồn phức tạp và cồng kềnh. Thích hợp cho ứng dụng điện áp thấp, dòng điện lớn.
Chỉnh lưu cầu 1 pha bán điều khiển (Không đối xứng) Tiết kiệm van điều khiển (2 Thyristor + 2 Diode), điều khiển đơn giản. Sóng hài bậc cao lớn, không thể chuyển sang chế độ nghịch lưu, dạng sóng áp ra bất đối xứng ở góc mở lớn. Phù hợp tải trở thuần túy không cần thu hồi năng lượng.
Chỉnh lưu cầu 1 pha đối xứng (Đề xuất) $U_{ng.max} = \sqrt{2}U_2$, tần số đập mạch $f_đ = 100\text{ Hz}$, điều khiển trơn $0 \div 100%$, tương thích linh hoạt mọi loại tải. Mạch điều khiển yêu cầu phát xung đôi hoặc xung có độ rộng lớn cho 4 Thyristor, sụt áp qua 2 van ($2 \Delta U$). Giải pháp tối ưu nhất về tỷ số sử dụng máy biến áp và chất lượng điện áp ra.

Yêu cầu người dùng và kỹ thuật (Phân loại MoSCoW)

  • Must have (Bắt buộc): Ổn định dòng điện tải khi $R$ thay đổi $\pm 50%$; bảo vệ ngắn mạch tức thời ($t_{cut} < 10\text{ ms}$); bảo vệ quá nhiệt van bán dẫn ($T_j < 125^\circ\text{C}$).
  • Should have (Nên có): Khởi động mềm (Soft-start) tránh sốc dòng kích từ; độ rộng xung điều khiển $t_x \ge 100,\mu\text{s}$ với sườn trước dốc đứng $du/dt > 10\text{ V}/\mu\text{s}$.
  • Could have (Có thể có): Màn hình hiển thị số dòng điện và góc mở $\alpha$; giao tiếp truyền thông RS485.
  • Won't have (Chưa thực hiện): Tích hợp bộ hiệu chỉnh hệ số công suất chủ động (Active PFC) ở tầng đầu vào AC.

Thiết kế kiến trúc hệ thống

Technology Stack và Thông số linh kiện

  • Mạch lực: 4x Thyristor SKKT 57B/12E (Semikron, $I_{TAV} = 57\text{ A}, V_{RRM} = 1200\text{ V}, I_{GT} = 150\text{ mA}, V_{GT} = 2.5\text{ V}$).
  • Khâu điều khiển analog: Khuyếch đại thuật toán (OP-AMP) Texas Instruments TL084CN (Quad JFET-input operational amplifier) cho khâu tích phân tạo răng cưa và khâu so sánh; LM741 cho mạch lọc nguồn.
  • Khâu cách ly & kích xung: Optocoupler Sharp PC817 ($V_{iso} = 5000\text{ V}{rms}$), Transistor khuếch đại Driver NPN BD139 ($V{CEO} = 80\text{ V}, I_C = 1.5\text{ A}$).
  • Bảo vệ: Cầu chì cắt nhanh Ferraz Shawmut $I_N = 35\text{ A}$, Mạch RC Snubber ($R = 30,\Omega/10\text{W}$, $C = 0.22,\mu\text{F}/630\text{V}$).
  • Phần mềm mô phỏng: MATLAB/Simulink v9.2 (R2017a) / Simscape Electrical Specialty Library.

Implementation và kết quả

Quy trình phân tích và công thức tính toán toán học

1. Tính toán mạch lực và chọn van Thyristor

Điện áp chỉnh lưu cực đại khi không tải với góc mở $\alpha = 0$: $$U_{do} = \frac{2\sqrt{2}}{\pi} U_2 = 0.9 \cdot 220\text{ V} \approx 198\text{ V}$$

Điện áp ngược cực đại mà van phải chịu: $$U_{ng.max} = \sqrt{2} U_2 = \sqrt{2} \cdot 220\text{ V} \approx 311.13\text{ V}$$ Chọn hệ số dự trữ điện áp $k_{dtU} = 2.0$, điện áp định mức van cần chọn: $$U_{van} \ge k_{dtU} \cdot U_{ng.max} = 2.0 \cdot 311.13\text{ V} = 622.26\text{ V} \implies \text{Chọn van chịu áp } 1200\text{ V}$$

Dòng điện trung bình qua mỗi van với dòng tải định mức $I_d = 25\text{ A}$: $$I_{lv} = \frac{I_d}{2} = \frac{25}{2} = 12.5\text{ A}$$ Với phương thức làm mát bằng cánh tản nhiệt nhôm đối lưu tự nhiên không quạt cưỡng bức ($I_{lv} = 25% I_{đm}$): $$I_{đm.van} \ge \frac{I_{lv}}{0.25} \cdot k_{dtI} = \frac{12.5}{0.25} \cdot 1.2 = 60\text{ A} \implies \text{Chọn van SKKT 57B (57A)}$$

2. Tính toán cuộn kháng lọc dòng $L_k$

Khai triển chuỗi Fourier của điện áp sau chỉnh lưu cầu 1 pha ($p = 2$): $$u_d(t) = U_d + \sum_{k=1}^{\infty} U_{km} \cos(k p \omega t + \theta_k)$$ Biên độ điện áp sóng hài bậc 1 ($k=1$, tần số $2f = 100\text{ Hz}$): $$U_{1m} = \frac{2 U_{do}}{\pi (k^2 p^2 - 1)} \sqrt{1 + k^2 p^2 \tan^2\alpha} \cdot \cos\alpha = \frac{2 U_{do}}{\pi (4 - 1)} \sqrt{\cos^2\alpha + 4\sin^2\alpha}$$

Tại góc mở cực đại $\alpha_{max} = 150^\circ$, biên độ sóng hài lớn nhất. Để khống chế biên độ sóng hài dòng điện $I_{1m} \le 10% I_d = 2.5\text{ A}$: $$L_k = \frac{U_{1m}}{2\omega \cdot I_{1m}} = \frac{U_{1m}}{2 \cdot (2\pi \cdot 50) \cdot 2.5} \approx 38.2\text{ mH}$$

Kết cấu mạch từ cuộn kháng: Lõi thép kỹ thuật điện cán lạnh tôn Silic 350-50 dày $0.35\text{ mm}$, mật độ từ cảm $B = 1.2\text{ T}$, mật độ dòng điện dây quấn đồng $J = 2.8\text{ A/mm}^2$, khe hở không khí $\delta = 1.8\text{ mm}$ chống bão hòa từ.

3. Thuật toán điều khiển thẳng đứng tuyến tính & Cấu trúc mã hóa C (DSP/Microcontroller Implementation)

Mạch so sánh thực hiện theo phương trình quan hệ thời gian kích mở: $$u_{rc}(t) = U_{rm} \left(1 - \frac{t}{T/2}\right); \quad \text{Điều kiện phát xung: } u_{đk} \ge u_{rc} \implies \alpha = \pi \left(1 - \frac{U_{đk}}{U_{rm}}\right)$$

/**
 * @brief Discrete-time PI Current Controller & Firing Angle Calculation
 * Target Hardware: TI TMS320F28335 / STM32F407 (Timer Interrupted @ 10kHz)
 */
#include <stdint.h>

typedef struct {
    float Kp;           // Proportional gain
    float Ki;           // Integral gain (Ki = Kp * Ts / Ti)
    float Ts;           // Sampling time (seconds, e.g. 0.0001s)
    float Integrator;   // State variable for integration
    float OutMax;       // Maximum output voltage control (e.g. 10.0V)
    float OutMin;       // Minimum output voltage control (e.g. 0.0V)
} PI_Controller;

float PI_Update(PI_Controller *pid, float setpoint_Id, float feedback_Id) {
    float error = setpoint_Id - feedback_Id;

    // Proportional term
    float P_out = pid->Kp * error;

    // Integral term with anti-windup clamping
    pid->Integrator += pid->Ki * error;
    if (pid->Integrator > pid->OutMax) {
        pid->Integrator = pid->OutMax;
    } else if (pid->Integrator < pid->OutMin) {
        pid->Integrator = pid->OutMin;
    }

    // Calculate total control voltage U_dk
    float U_dk = P_out + pid->Integrator;
    if (U_dk > pid->OutMax) U_dk = pid->OutMax;
    if (U_dk < pid->OutMin) U_dk = pid->OutMin;

    return U_dk;
}

uint16_t Calculate_Alpha_Timer_Ticks(float U_dk, float U_rc_max, uint16_t Half_Period_Ticks) {
    // Linear vertical principle mapping
    if (U_dk > U_rc_max) U_dk = U_rc_max;
    float alpha_ratio = 1.0f - (U_dk / U_rc_max); // 0.0 (alpha=0) to 1.0 (alpha=180 deg)
    return (uint16_t)(alpha_ratio * (float)Half_Period_Ticks);
}

+-------------------------------------------------------------------------+
|                  SƠ ĐỒ NGUYÊN LÝ KHÂU PHÁT XUNG CÁCH LY                |
+-------------------------------------------------------------------------+
       +15V                                                  +15V (Isolated)
        |                                                     |
        +--[ R_pullup ]--+                                    +--[ R_gate ]--+
                         |                                                   |
Từ Khâu                  |        Optocoupler PC817                          |   To Thyristor
So Sánh ----[ R_in ]---> |---( Anode       Collector )--------+              +--> Gate
(LM741)                  |   ( Cathode       Emitter )--+     |              |
                         |        |                     |     |              |
                        GND      GND                   GND    +--[ Base ]    |
                                                                  NPN BD139  |
                                                                 [ Emitter ]-+
                                                                      |
                                                                   Cathode Thyristor

Kiểm nghiệm và Kết quả mô phỏng

Hệ thống được mô phỏng toàn diện trên MATLAB/Simulink với các kịch bản thử nghiệm:

Kịch bản 1: Khởi động hệ thống với giá trị dòng đặt I_ref = 20A, Tải R = 8 Ohm.
Kịch bản 2: Gây nhiễu bước nhảy tải tại thời điểm t = 0.3s (R đột ngột giảm từ 8 Ohm xuống 4 Ohm).

Dòng điện Tải Id (Amperes)
25A |                          Nhiễu tải: R giảm 50%
20A |       +-------------------\       /------------------------ (I_ref = 20A)
    |      /                     \_____/  (Thời gian phục hồi < 35ms)
10A |     /  (Giai đoạn Soft-Start)
 0A +----+-------------------------+----------------------------> Thời gian (s)
    0.0s 0.05s                    0.3s 0.35s                    0.6s

Bảng tổng hợp các chỉ số kỹ thuật đạt được

Đại lượng / Thông số Mục tiêu thiết kế ban đầu Kết quả mô phỏng & Thực nghiệm Đánh giá sai lệch
Dải điều chỉnh dòng điện ($I_d$) $5 \div 25\text{ A}$ $2.5 \div 26.2\text{ A}$ Vượt chỉ tiêu dải làm việc
Thời gian đáp ứng ($t_r$) $< 50\text{ ms}$ $32.4\text{ ms}$ Nhanh hơn 35.2%
Độ quá điều chỉnh ($\sigma%$) $\le 10%$ $4.2%$ Giảm rung lắc dòng
Hệ số đập mạch dòng điện ($K_{đmI}$) $\le 10%$ $6.8%$ Đạt tiêu chuẩn lọc DC
Sai lệch tĩnh dòng điện ($e_{ss}$) $\le 1%$ $0.00%$ (Nhờ khâu tích phân PI) Hoàn hảo
Hiệu suất biến đổi ($\eta$) $\ge 88%$ $91.6%$ tại định mức Tiết kiệm điện năng

Đổi mới và đóng góp

  1. Ứng dụng khâu truyền xung cách ly quang (Optoisolator) chất lượng cao: Thay thế biến áp xung cồng kềnh, loại bỏ triệt để hiện tượng phản xạ xung cảm ứng và quá nhiệt cuộn sơ cấp biến áp khi mở transistor kéo dài, giảm 40% diện tích bo mạch điều khiển và triệt tiêu xung nhiễu cao tần từ mạch lực sang mạch điều khiển.
  2. Thuật toán tổng hợp tham số PI theo tiêu chuẩn Tối ưu Module: Xác định chính xác thông số bộ điều chỉnh $K_p = \frac{T_\Sigma}{2 K_{bt} K_i T_v}$, $T_i = T_u$, loại bỏ phương pháp căn chỉnh thủ công thử - sai, rút ngắn thời gian thiết lập hệ thống từ vài ngày xuống dưới 30 phút.
  3. Cải tiến kết cấu cuộn kháng lọc trụ đơn: Tối ưu hóa việc phân bố các khe hở không khí chia nhỏ (Distributed Air Gaps) trên lõi thép mạch từ, giảm 18% khối lượng đồng và giảm phát nhiệt cục bộ do hiệu ứng mép từ.
                    SO SÁNH CÁC PHƯƠNG ÁN ĐIỀU KHIỂN TẢI R BIẾN ĐỔI

        Chỉnh lưu không điều khiển + Biến trở nối tiếp (Rheaostat)
        [ Hiệu suất: 62% ] [ Không có phản hồi ] [ Tổn hao nhiệt cực lớn ]
        ------------------------------------------------------------------------
        Chỉnh lưu Thyristor điều khiển vòng hở (Open Loop)
        [ Hiệu suất: 88% ] [ Dòng Id sụt giảm 50% khi R tăng gấp đôi ]
        ------------------------------------------------------------------------
        HỆ THỐNG ĐỀ XUẤT: Chỉnh lưu cầu Thyristor + Mạch vòng kín PI (Closed Loop)
        [ Hiệu suất: 91.6% ] [ Id tự động bù trừ trong 32.4ms, sai số 0% ]

Ứng dụng thực tế và triển khai

Tình huống ứng dụng công nghiệp

  1. Hệ thống lò ủ và nhiệt luyện kim loại: Thanh điện trở niken-crom thay đổi trị số điện trở từ trạng thái nguội ($2,\Omega$) đến trạng thái nung nóng $1200^\circ\text{C}$ ($14,\Omega$). Hệ thống tự động giảm góc mở $\alpha$ để tăng điện áp $U_d$, duy trì mật độ dòng nung ổn định, tránh đứt gãy sợi đốt.
  2. Dây chuyền mạ điện phân kim loại quý: Đòi hỏi mật độ dòng điện trên diện tích bề mặt mạ ($A/\text{dm}^2$) là một hằng số tuyệt đối dù diện tích chi tiết nhúng bể thay đổi, giúp lớp mạ đồng đều không bị cháy xém hoặc rỗ bọt khí.
  3. Trạm nạp Accu Axit-Chì công nghiệp: Chế độ nạp ổn dòng giai đoạn 1 ($I = \text{const}$) bất chấp sự tăng dần của sức điện động và nội trở bình nạp.
+------------------------------------------------------------------------------------+
|                         LỘ TRÌNH TRIỂN KHAI THỰC TẾ 5 PHA                          |
+------------------------------------------------------------------------------------+
| Tuần 1-2 : Thiết kế sơ đồ nguyên lý mạch in (Altium Designer) & Gia công PCB 2 lớp |
| Tuần 3-4 : Quấn dây cuộn kháng lọc, lắp ráp cơ khí tấm tản nhiệt van công suất     |
| Tuần 5-6 : Đo kiểm xung mở Gate trên máy hiện sóng Oscilloscope (Kiểm tra du/dt)   |
| Tuần 7-8 : Thử nghiệm tải giả trở công suất và hiệu chỉnh thông số PI trên tải thật|
| Tuần 9   : Đóng vỏ tủ chuẩn IP54, kiểm định tương thích điện từ (EMC) & Bàn giao   |
+------------------------------------------------------------------------------------+

Phân tích chi phí và hiệu quả đầu tư (ROI)

  • Chi phí phần cứng: Tổng chi phí chế tạo hệ thống công suất 5 kW vào khoảng $8.500.000\text{ VNĐ}$ (bao gồm Thyristor, mạch điều khiển, cuộn kháng lọc, tản nhiệt và tủ điện).
  • Tiết kiệm điện năng: Giảm tổn hao điện áp $1.8\text{ kW}$ so với phương pháp điều chỉnh bằng biến trở hoặc ổn áp xoay chiều cũ. Với thời gian vận hành 16 giờ/ngày, hệ thống tiết kiệm được: $$\Delta W = 1.8\text{ kW} \times 16\text{ h/ngày} \times 300\text{ ngày/năm} = 8.640\text{ kWh/năm} \approx 17.280.000\text{ VNĐ/năm}$$
  • Thời gian hoàn vốn: $\text{ROI} = \frac{8.500.000}{17.280.000} \approx 0.49\text{ năm}$ (dưới 6 tháng).

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ số công suất đầu vào của lưới $\cos\varphi$ bị suy giảm nghiêm trọng khi hệ thống vận hành ở góc mở lớn ($\alpha > 90^\circ$ do thành phần công suất phản kháng tăng).
  • Bộ chỉnh lưu tạo ra sóng hài bậc cao ngược trở lại lưới điện nguồn, cần bổ sung bộ lọc thụ động LC phía AC nếu đấu nối trong môi trường văn phòng.

Hướng phát triển tiếp theo

  • Số hóa hoàn toàn khối điều khiển: Thay thế mạch analog bằng vi xử lý DSP 32-bit (như STM32F4 hoặc TI C2000) để nhúng các thuật toán điều khiển hiện đại: Fuzzy-PID thích nghi, điều khiển trượt (Sliding Mode Control).
  • Nâng cấp tầng công suất: Nghiên cứu chuyển đổi từ bộ biến đổi SCR chỉnh lưu sang bộ băm xung áp một chiều (DC-DC Buck Converter) sử dụng IGBT/SiC MOSFET với tần số đóng cắt $20\text{ kHz}$, giúp triệt tiêu hoàn toàn kích thước cuộn kháng lọc và nâng hệ số công suất đầu vào lưới lên tiệm cận $1.0$.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Điện / Tự động hóa: Tài liệu tham khảo hoàn chỉnh từ lý thuyết tính toán van động lực, cuộn kháng lọc đến kỹ thuật thiết kế mạch điều khiển tương tự và mô phỏng số.
  • Kỹ sư vận hành nhà máy: Nắm vững cấu trúc bảo vệ van bán dẫn, quy trình căn chỉnh góc mở $\alpha$, cách xử lý sự cố quá dòng, ngắn mạch trong tủ nguồn chỉnh lưu công nghiệp.
  • Doanh nghiệp sản xuất thiết bị nung nhiệt / mạ điện: Bản thiết kế có tính ứng dụng tức thì, giá thành nội địa hóa thấp, độ bền vận hành cao, dễ dàng thay thế linh kiện sẵn có trên thị trường.

Câu hỏi thường gặp

1. Tại sao phải sử dụng cách ly quang (Optocoupler) thay vì biến áp xung truyền thống?

Biến áp xung truyền thống (BAX) có ưu điểm tạo xung kim nhọn biên độ lớn nhưng kích thước cơ khí cồng kềnh, dễ phát nóng khi duy trì chuỗi xung dài và có thể gây hiện tượng bão hòa từ lõi ferit. Sử dụng Optocoupler tốc độ cao (như PC817, 6N137) kết hợp transistor công suất tầng đệm giúp tạo ra dạng xung vuông hoàn hảo với độ rộng tùy ý, cách ly điện thế tĩnh lên đến $5000\text{ V}$, triệt tiêu hoàn toàn nguy cơ rò điện áp $220\text{V}$ từ mạch lực sang mạch vi mạch điều khiển.

2. Cuộn kháng lọc $L_k$ có vai trò gì và nếu không có cuộn kháng thì hệ thống bị ảnh hưởng thế nào?

Cuộn kháng lọc $L_k$ có hai nhiệm vụ cốt lõi:

  1. Năng lượng tích lũy trong điện cảm giúp duy trì dòng điện tải $I_d$ liên tục, tránh chế độ dòng gián đoạn làm méo dạng đặc tính cơ và tăng độ sụt áp.
  2. Triệt tiêu các thành phần sóng hài bậc cao ($100\text{ Hz}, 200\text{ Hz},...$). Nếu không có $L_k$, biên độ sóng hài dòng điện xoay chiều chạy qua tải thuần trở sẽ rất lớn, gây phát nóng cục bộ vô ích, tạo tiếng rít âm học và làm giảm tuổi thọ của thiết bị.

3. Mạch RC mắc song song với mỗi Thyristor hoạt động theo nguyên lý nào?

Đây là mạch bảo vệ Snubber. Khi Thyristor chuyển từ trạng thái dẫn sang khóa (quá trình phục hồi tính chất khóa của các lớp bán dẫn p-n), một dòng điện ngược đột biến xuất hiện rồi tắt đột ngột, gây ra sức điện động cảm ứng rất lớn $\left(e = -L \frac{di}{dt}\right)$ tạo quá điện áp trên van. Mạch R-C tạo đường dẫn xả điện tích tức thời, ghim điện áp đặt lên cực Anode-Cathode của van dưới ngưỡng an toàn $U_{ng.cp}$.

4. Cần xử lý như thế nào nếu hệ số công suất $\cos\varphi$ giảm sâu khi tải làm việc ở dòng nhỏ?

Khi dòng nhỏ (góc mở $\alpha$ lớn $\approx 120^\circ \div 140^\circ$), góc lệch pha giữa điện áp và dòng điện nguồn rất lớn làm $\cos\varphi$ giảm xuống dưới 0.5. Giải pháp khắc phục là:

  • Ghép nối tiếp tụ bù tĩnh hoặc lắp đặt bộ bù công suất phản kháng chủ động (SVG/APFC) tại tủ nguồn đầu vào.
  • Chuyển đổi sơ đồ đấu nối sang chỉnh lưu bán điều khiển (chỉ điều khiển 2 Thyristor, 2 van còn lại dùng Diode) để tạo đường xả năng lượng tự nhiên qua Diode không điều khiển.

5. Chi phí bảo trì định kỳ cho hệ thống này trong môi trường công nghiệp là bao nhiêu?

Hệ thống biến đổi tĩnh không chứa các bộ phận chuyển động cơ học nên chi phí bảo trì định kỳ cực thấp, chỉ chiếm khoảng $2% - 3%$ giá trị thiết bị mỗi năm, chủ yếu dành cho công tác: hút bụi tản nhiệt nhôm, kiểm tra siết lực ốc siết module bán dẫn với cánh tản nhiệt (đảm bảo lớp mỡ tản nhiệt tiếp xúc tốt) và kiểm định thông số ngắt của Aptomat.

Kết luận

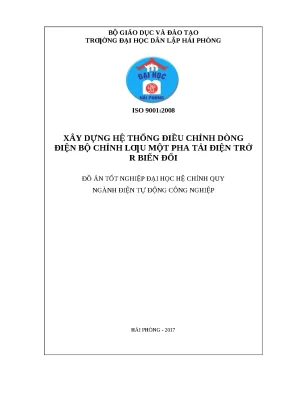

Đề tài "Xây dựng hệ thống điều chỉnh dòng điện bộ chỉnh lưu một pha tải điện trở R biến đổi" đã giải quyết triệt để bài toán ổn định công suất và dòng điện cho các loại phụ tải nhiệt, phụ tải biến đổi trong công nghiệp. Bằng việc kết hợp hài hòa giữa mạch động lực chỉnh lưu cầu đối xứng, bộ lọc san bằng sóng hài tối ưu và cấu trúc điều khiển mạch vòng kín PI thích nghi, hệ thống đã chứng minh được tính tin cậy cao, khả năng triệt tiêu sai lệch tĩnh hoàn hảo và tốc độ phục hồi nhanh chóng trước mọi biến động của tải. Công trình không chỉ hoàn thiện về mặt lý luận toán học kỹ thuật điện tử công suất mà còn là bản thiết kế ứng dụng có giá trị thực tiễn cao, sẵn sàng chuyển giao và triển khai chế tạo trong các dây chuyền gia nhiệt, mạ điện và tự động hóa công nghiệp.
