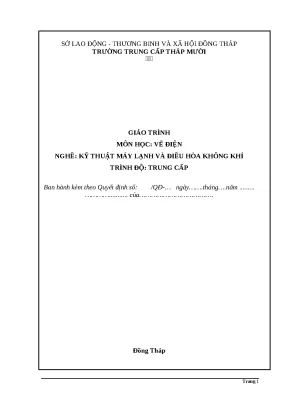

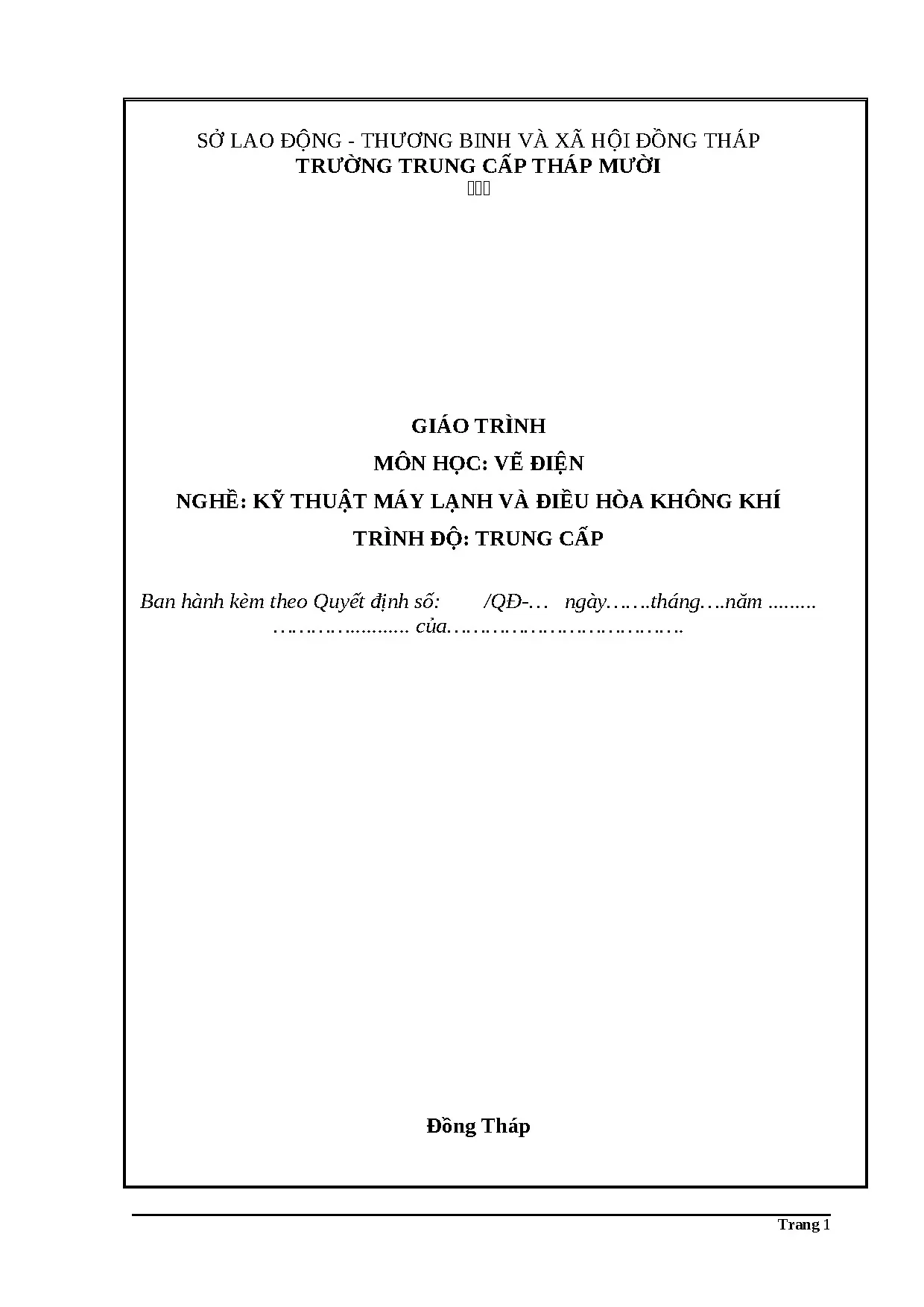

GIÁO TRÌNH VẼ ĐIỆN (NGHỀ: KỸ THUẬT MÁY LẠNH VÀ ĐIỀU HÒA KHÔNG KHÍ)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Vẽ Điện (Mã mô đun: MĐ07) là tài liệu học tập kỹ thuật cơ sở thuộc chương trình đào tạo nghề Kỹ thuật máy lạnh và Điều hòa không khí ở trình độ trung cấp. Tài liệu do tập thể giáo viên bộ môn ngành điện lạnh Trường Trung cấp Tháp Mười biên soạn (có sự hỗ trợ chuyên môn từ Trường Trung cấp Thanh Bình, ban hành dưới sự quản lý của Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp vào tháng 3 năm 2018).

Về thời lượng, mô đun được thiết kế với tổng thời gian 45 giờ, bao gồm 15 giờ lý thuyết, 28 giờ thực hành và 2 giờ kiểm tra đánh giá. Môn học được bố trí giảng dạy ngay sau khi người học hoàn thành các môn học chung nhằm trang bị nền tảng biểu diễn và đọc hiểu kỹ thuật điện phục vụ các mô đun chuyên ngành tiếp theo.

Mục tiêu học tập (learning outcomes) của giáo trình xác định rõ ba chuẩn đầu ra:

  • Về kiến thức: Trình bày đúng các quy định về trình bày bản vẽ theo hệ thống Tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn Ủy ban Kỹ thuật Điện Quốc tế (IEC); giải thích phương pháp đọc, vẽ các sơ đồ điện và đề xuất phương án thi công kỹ thuật.
  • Về kỹ năng: Nhận dạng, vẽ chính xác các ký hiệu quy ước xây dựng, ký hiệu điện - điện tử; thiết lập và chuyển đổi thành thạo giữa sơ đồ nguyên lý, sơ đồ vị trí, sơ đồ đơn tuyến, sơ đồ nối dây; tính toán phụ tải và lập bảng dự trù vật tư thiết bị.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, chi tiết, kỷ luật và tác phong công nghiệp trong thiết kế kỹ thuật.

Cấu trúc giáo trình đi từ các quy chuẩn hình học cơ bản (Bài 1), hệ thống hóa ký hiệu quy ước kỹ thuật điện (Bài 2), đến quy trình thiết kế và bóc tách khối lượng mạng điện thực tế (Bài 3). Điểm đặc thù của tài liệu là tích hợp các tiêu chuẩn kỹ thuật quốc gia trực tiếp vào các dạng mạch điện ứng dụng thực tế trong hệ thống điện lạnh và điện dân dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình gồm 3 bài học chính với tiến trình phát triển kiến thức tuần tự:

  • Bài 1: Vận dụng các tiêu chuẩn bản vẽ điện: Cung cấp quy định về vật liệu, dụng cụ vẽ (giấy vẽ tinh, giấy bóng mờ, giấy kẻ ô li, bút chì HB, thước dẹp 30–50 cm, thước T, êke, rập tròn); quy cách 5 khổ giấy chuẩn từ A0 ($841 \times 1189\text{ mm}$) đến A4 ($210 \times 297\text{ mm}$); quy chuẩn khung tên; tỷ lệ bản vẽ (thu nhỏ $1/2 - 1/100$, nguyên hình $1/1$, phóng lớn $2/1 - 100/1$); tiêu chuẩn chữ viết TCVN 6–85; tiêu chuẩn đường nét TCVN 8–85 (nét liền đậm $b = 0{,}6–1{,}5\text{ mm}$, nét liền mảnh, nét đứt, nét chấm gạch, nét lượn sóng); quy tắc ghi kích thước (mm) và quy trình gấp bản vẽ lưu trữ đưa khung tên ra ngoài.
  • Bài 2: Vẽ các ký hiệu quy ước dùng trong bản vẽ điện: Phân loại và hướng dẫn vẽ 5 nhóm ký hiệu kỹ thuật:
    1. Ký hiệu mặt bằng xây dựng: Vật liệu (bê tông, kim loại, ngói, chất dẻo) và cấu kiện (cửa đi, cửa sổ, thiết bị vệ sinh).
    2. Ký hiệu điện chiếu sáng: Phân loại nguồn 1 pha, 3 pha 4 dây (mã màu pha A-vàng, B-xanh, C-đỏ, trung tính N); ký hiệu các loại đèn (nung sáng, huỳnh quang, cao áp, chống nổ), công tắc, ổ cắm.
    3. Ký hiệu điện công nghiệp: Máy biến áp, máy điện quay (stator, rotor lồng sóc, động cơ một chiều các kiểu kích từ), khí cụ đóng cắt và rơle bảo vệ (rơle thời gian, rơle nhiệt, rơle so lệch).
    4. Ký hiệu sơ đồ cung cấp điện: Thiết bị đóng cắt bảo vệ (áptômát, dao cách ly, chống sét van/ống, cầu chì), phụ kiện đường dây, trạm biến áp và tủ phân phối.
    5. Ký hiệu sơ đồ điện tử: Linh kiện thụ động (điện trở công suất 1W–5W, biến trở, tụ điện), linh kiện tích cực (diode, diode zener, thyristor, transistor BJT n-p-n/p-n-p) và các cổng logic cơ bản (AND, OR, NOT, NAND, NOR).
  • Bài 3: Vẽ sơ đồ điện: Định nghĩa và phương pháp thể hiện các dạng sơ đồ: sơ đồ mặt bằng, sơ đồ vị trí, sơ đồ đơn tuyến, sơ đồ nối dây, sơ đồ nguyên lý và sơ đồ phân phối điện. Quy trình 5 bước thiết kế mạng điện và 5 bước lập bảng dự trù vật tư.
Tiến trình phát triển nội dung giáo trình:
Bài 1: Tiêu chuẩn bản vẽ (Khổ giấy, tỷ lệ, nét vẽ, TCVN)

Kiến thức nền tảng được xây dựng

  • Lý thuyết nền tảng (Fundamental theories): Lý thuyết biểu diễn hình học kỹ thuật; nguyên lý truyền tải điện xoay chiều 1 pha và 3 pha 4 dây; nguyên lý cân bằng phụ tải giữa các pha để giảm nhấp nháy quang thông và chống lệch pha; cơ sở hoạt động của máy điện tĩnh, máy điện quay và mạch bán dẫn.
  • Nguyên tắc cốt lõi (Core principles): Nguyên tắc bố trí tiếp điểm điện từ trên xuống dưới (sơ đồ ngang) hoặc từ trái sang phải (sơ đồ đứng); nguyên tắc chuyển đổi tương quan giữa sơ đồ nguyên lý vận hành sang sơ đồ đơn tuyến thiết kế và sơ đồ nối dây thi công.
  • Khung quy chuẩn kỹ thuật (Essential frameworks): Hệ thống Tiêu chuẩn Việt Nam (TCVN 1613–75, TCVN 1639–75, TCVN 185–74, TCVN 3–74, TCVN 8–85, TCVN 2–74, TCVN 6–85) và Tiêu chuẩn quốc tế IEC.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vẽ đúng tỷ lệ, phân lớp đường nét, đặt kích thước, trình bày khung tên theo quy chuẩn; vẽ thành thạo ký hiệu chuyên ngành trên giấy và phần mềm chuyên dụng.
  • Kỹ năng phân tích (Analytical skills): Phân tích nguyên lý mạch khởi động động cơ (đổi nối sao - tam giác, dùng máy biến áp tự ngẫu); giải mã sơ đồ cấp điện công trình và xác định chế độ làm việc của các linh kiện điện tử.
  • Kỹ năng thực hành (Practical competencies): Tính toán phụ tải theo công thức: $$P_{yc} = P_t \times K_{yc}$$ (trong đó $P_t$ là tổng công suất đặt, $K_{yc}$ là hệ số nhu cầu); tính dòng tải $I = P/V$; chọn tiết diện dây dẫn thỏa mãn $I_{sd} \le I_{cp}$; bóc tách khối lượng và lập bảng dự trù vật tư hoàn chỉnh có tính hệ số hao phí 20%.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện, kết hợp giữa bài giảng lý thuyết quy chuẩn (15 giờ) và thực hành ứng dụng (28 giờ). Kiến thức lý thuyết đóng vai trò dẫn đường, người học trực tiếp củng cố kỹ năng thông qua hệ thống bản vẽ mẫu và bài tập thực hành theo từng nhóm chuyên đề.

Bài tập và các tình huống thực hành (Practical exercises & Case studies)

Hệ thống bài tập trong giáo trình được chia theo 4 nhóm chuyên đề ứng dụng thực tế:

  • Mạch điện chiếu sáng: Vẽ sơ đồ mạch điều khiển 1 đèn bằng công tắc; mạch 1 đèn, 1 công tắc kết hợp 1 ổ cắm; mạch đèn cầu thang điều khiển ở 2 vị trí và 3 vị trí; mạch điều khiển đèn sáng tỏ - sáng mờ; mạch đóng ngắt đèn theo thứ tự.
  • Mạch điện công nghiệp: Vẽ sơ đồ nguyên lý khởi động động cơ 3 pha mở máy trực tiếp; mạch đổi nối sao - tam giác; mạch khởi động qua máy biến áp tự ngẫu; mạch khởi động động cơ một chiều (kích từ độc lập, song song, hỗn hợp).
  • Mạch điện tử: Thiết kế mạch chỉnh lưu một pha hai nửa chu kỳ có biến áp điểm giữa; mạch chỉnh lưu cầu một pha (4 diode); mạch chỉnh lưu ba pha (6 diode); mạch nhân đôi điện áp; mạch khuếch đại transistor; mạch transistor điều khiển rơle.
  • Thiết kế mạng điện công trình: Thiết kế sơ đồ vị trí, sơ đồ đơn tuyến, sơ đồ nối dây và lập bảng dự trù vật tư cho một phòng nhỏ chức năng.
Quy trình 5 bước thiết kế mạng điện trong giáo trình:
[Bước 1] Xác định mục đích, yêu cầu sử dụng
   ↓
[Bước 2] Đề ra phương án thiết kế (Phân nhánh hoặc Tập trung)
   ↓
[Bước 3] Chọn dây dẫn và thiết bị điện (Isd ≤ Icp)
   ↓
[Bước 4] Lắp đặt mạng điện theo thiết kế
   ↓
[Bước 5] Vận hành và kiểm tra thử

Phương pháp đánh giá và hướng dẫn tự học (Assessment & Self-study)

  • Đánh giá: Đánh giá định kỳ chiếm 2 giờ kiểm tra tổng hợp, kết hợp đánh giá thường xuyên qua sản phẩm bản vẽ (độ chính xác ký hiệu, quy cách trình bày theo TCVN, tính khả thi của bảng dự trù vật tư).
  • Tự học: Học viên rèn luyện bằng cách đọc bản vẽ mặt bằng kiến trúc có sẵn, đối chiếu bảng ký hiệu quy ước TCVN/IEC, luyện tập kỹ năng chuyển đổi qua lại giữa sơ đồ nguyên lý và sơ đồ nối dây thi công.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Vẽ Điện (2018) tổng hợp các tiêu chuẩn và phương pháp tính toán phục vụ trực tiếp cho hoạt động thi công thực tế với các đặc điểm:

  • Hệ thống hóa tiêu chuẩn kỹ thuật: Giáo trình tổng hợp đầy đủ các tiêu chuẩn quốc gia TCVN chuyên ngành vẽ kỹ thuật (TCVN 6–85, TCVN 8–85, TCVN 185–74, TCVN 1613–75 đến 1639–75) song song với việc nhận dạng tiêu chuẩn lắp đặt điện quốc tế IEC, tạo cơ sở đối chiếu thống nhất khi làm việc với hồ sơ thiết kế kỹ thuật.
  • Tích hợp các mạch điều khiển chuyên ngành: Bổ sung các mạch khởi động động cơ điện (sao - tam giác, biến áp tự ngẫu, động cơ một chiều) và các mạch điện tử ứng dụng (chỉnh lưu, khuếch đại, cổng logic), phù hợp với yêu cầu đọc hiểu sơ đồ máy lạnh và điều hòa không khí.
  • Tham số hóa quy trình bóc tách khối lượng thi công: Tài liệu cung cấp bảng tra hệ số nhu cầu $K_{yc}$ cụ thể theo từng loại hình công trình:
Đặc tính phụ tải Hệ số nhu cầu ($K_{yc}$)
Chiếu sáng ngoài trời, nhà ở diện tích dưới $150\text{ m}^2$, xí nghiệp nhỏ $1{,}0$
Chiếu sáng nhà ở công cộng, nơi hội họp làm việc $0{,}8 – 0{,}9$
Sản xuất thủ công nghiệp $0{,}3 – 0{,}5$
Chiếu sáng trong các xí nghiệp lớn, trung bình $0{,}85 – 0{,}95$
  • Quy chuẩn phân mạch rõ ràng: Đưa ra định mức thiết kế cụ thể: phân mạch đèn quạt không quá 10 điểm phụ tải, công suất giới hạn $\le 800\text{ W}$ (tối thiểu 2 phân mạch/nhà); phân mạch công suất lớn không quá 2 điểm, công suất giới hạn $\le 3000\text{ W}$; quy định cộng thêm $20%$ chiều dài dây cho hao phí lắp đặt và quy ước công suất tải ổ cắm là $1000\text{ W}$.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Tài liệu được biên soạn chính cho người học trình độ Trung cấp nghề Kỹ thuật máy lạnh và Điều hòa không khí. Đồng thời, giáo trình phù hợp làm tài liệu cơ sở cho sinh viên Cao đẳng, Đại học các ngành Kỹ thuật điện, Điện dân dụng, Điện công nghiệp và Hệ thống kỹ thuật công trình (M&E).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung trong chương trình đào tạo; có kiến thức cơ sở về vật lý đại cương (khái niệm dòng điện, điện áp, công suất định mức) và kỹ năng vẽ hình học cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm đề cương và giáo án chuẩn cho mô đun MĐ07 (45 giờ); khai thác hệ thống ký hiệu chuẩn hóa để biên soạn bài giảng điện tử và xây dựng ngân hàng đề thi thực hành vẽ bản vẽ kỹ thuật.
  • Kỹ thuật viên và cán bộ kỹ thuật: Dùng làm tài liệu tra cứu các ký hiệu quy ước TCVN/IEC, phương pháp chuyển đổi sơ đồ điện và công thức tính toán chọn dây dẫn, bóc tách vật tư trong thi công điện dân dụng và công nghiệp.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế cho học sinh, sinh viên trung cấp và cao đẳng ngành Kỹ thuật máy lạnh và Điều hòa không khí, ngành Điện công nghiệp, cùng các kỹ thuật viên cần nắm vững quy chuẩn bản vẽ điện và quy trình bóc tách khối lượng thi công.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức các môn học chung, nguyên lý cơ bản của mạch điện một pha, ba pha, các định luật Ohm, công thức tính công suất điện và các phép vẽ hình học phẳng cơ bản.

3. Điểm khác biệt của giáo trình này so với các giáo trình vẽ kỹ thuật chung?

Giáo trình tập trung chuyên biệt vào ngành điện và điện lạnh: kết hợp ký hiệu xây dựng mặt bằng với ký hiệu điện chiếu sáng, điện công nghiệp (động cơ, rơle) và điện tử; đồng thời hướng dẫn chi tiết quy trình tính phụ tải ($P_{yc}$), phân chia phân mạch và lập bảng dự trù vật tư có tính hệ số hao phí.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên học lý thuyết ký hiệu quy ước song song với vẽ thực hành; giải tuần tự các bài tập mạch đèn, mạch động cơ; sau đó tự triển khai vẽ sơ đồ mặt bằng, sơ đồ đơn tuyến và tính toán vật tư cho một phòng mẫu theo quy trình 5 bước được nêu trong Bài 3.

5. Có tài liệu bổ trợ nào kèm theo?

Người học nên kết hợp tra cứu các văn bản Tiêu chuẩn Việt Nam (TCVN 6–85, TCVN 8–85, TCVN 185–74, TCVN 1613–75), tiêu chuẩn lắp đặt điện IEC và sử dụng các phần mềm đồ họa kỹ thuật để thực hành vẽ mạch điện.

Kết luận (150 từ)

Giáo trình Vẽ Điện (Mã mô đun: MĐ07) cung cấp hệ thống kiến thức toàn diện về quy chuẩn bản vẽ kỹ thuật điện theo tiêu chuẩn TCVN và IEC, phương pháp biểu diễn các dạng ký hiệu quy ước chuyên ngành và quy trình thiết kế, bóc tách vật tư mạng điện.

Lộ trình học tập đề xuất:

  1. Nắm vững tiêu chuẩn trình bày hình học, khổ giấy, chữ viết và đường nét (Bài 1).
  2. Vẽ thành thạo 5 nhóm ký hiệu quy ước từ mặt bằng kiến trúc đến mạch điện tử (Bài 2).
  3. Thực hành thiết kế sơ đồ nguyên lý, sơ đồ đơn tuyến, sơ đồ nối dây và lập bảng dự trù khối lượng vật tư công trình (Bài 3).

Tài liệu bổ trợ tham khảo: Hệ thống tiêu chuẩn quốc gia TCVN về bản vẽ kỹ thuật điện, tài liệu tiêu chuẩn lắp đặt điện IEC và các tài liệu hướng dẫn phần mềm thiết kế mạch điện chuyên dụng.
