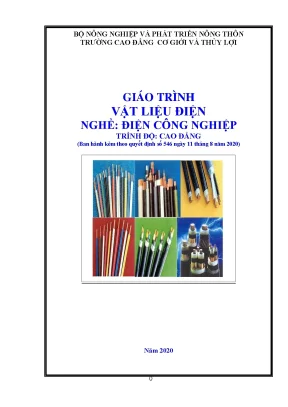

GIÁO TRÌNH VẬT LIỆU ĐIỆN – NGHỀ ĐIỆN CÔNG NGHIỆP (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình Vật liệu điện được biên soạn bởi tập thể giảng viên Trường Cao đẳng Cơ giới và Thủy lợi (thuộc Bộ Nông nghiệp và Phát triển Nông thôn), ban hành chính thức theo Quyết định số 546 ngày 11 tháng 8 năm 2020. Tài liệu được thiết kế riêng cho chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng.

Trong khung chương trình đào tạo kỹ thuật, môn học Vật liệu điện giữ vị trí môn cơ sở chuyên nghiệp bắt buộc. Học phần này được xếp lịch sau khi người học đã hoàn thành các môn học tiên quyết bao gồm: An toàn lao động, Điện kỹ thuật, Vẽ điện và Đo lường điện; đồng thời là điều kiện tiên quyết bắt buộc phải hoàn tất trước khi bước vào học môn Khí cụ điện, Máy điện và Thiết kế mạng điện.

Mục tiêu học tập tổng quát của giáo trình nhằm trang bị cho học viên năng lực thực hiện nghề nghiệp cụ thể:

  • Nhận dạng và phân loại chính xác các loại vật liệu điện thông dụng đạt tỷ lệ chuẩn xác tối thiểu 90%.
  • Trình bày đầy đủ các đặc tính cơ, lý, hóa và thông số điện môi, điện dẫn của từng nhóm vật liệu.
  • Tính toán, lựa chọn và thay thế vật liệu dẫn điện, cách điện, dẫn từ đúng yêu cầu kỹ thuật trong thiết kế, sửa chữa thiết bị điện công nghiệp.
  • Xác định chính xác các dạng hư hỏng và nguyên nhân phát sinh sự cố trên vật liệu điện theo tiêu chuẩn kỹ thuật.

Cấu trúc giáo trình bao gồm 4 chương chuyên đề lớn, đi từ lý thuyết cấu trúc vật chất chất rắn đến ứng dụng cụ thể của ba nhóm vật liệu công nghiệp chính. Điểm đặc thù của tài liệu là phương pháp tiếp cận mô-đun hóa, mỗi bài học đều phân chia thành 3 hoạt động chuẩn tắc: Hoạt động 1 (Học lý thuyết trên lớp), Hoạt động 2 (Tự nghiên cứu tài liệu tham khảo) và Hoạt động 3 (Thực hành nhận biết, thí nghiệm và sửa chữa tại xưởng).

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai qua 4 chương chuyên sâu với logic phát triển từ bản chất vi mô đến tính năng kỹ thuật vĩ mô và ứng dụng thực hành:

  1. Chương 1: Khái niệm về vật liệu điện

    • Nội dung: Khái quát về cấu tạo nguyên tử theo mô hình Bohr, phương trình cân bằng lực Culông và lực ly tâm $f_1 = \frac{q^2}{r^2} = f_2 = \frac{mv^2}{r}$, mức năng lượng $W = T + U = -\frac{q^2}{2r}$ và quá trình ion hóa.
    • Phân loại liên kết: 4 dạng liên kết phân tử (đồng hóa trị phân cực/trung tính, liên kết ion, liên kết kim loại, liên kết Van der Waals); khuyết tật mạng tinh thể chất rắn.
    • Lý thuyết phân vùng năng lượng: Vùng hóa trị (vùng đầy), vùng cấm ($W$) và vùng dẫn (vùng tự do). Phân loại vùng cấm: vật dẫn ($W \approx 0\text{ eV}$, chồng lấn hoặc $W \le 0{,}2\text{ eV}$), bán dẫn ($W = 0{,}2 \div 1{,}5\text{ eV}$), điện môi ($W = 1{,}5 \div 2\text{ eV}$).
    • Phân loại từ tính: Vật liệu nghịch từ ($\mu < 1$), thuận từ ($\mu > 1, \mu \approx 1$), dẫn từ ($\mu \gg 1$).

  2. Chương 2: Vật liệu dẫn điện (Mã bài: CIE 01 13 03)

    • Thông số cơ bản: Điện trở suất ($\rho$), điện dẫn suất ($\gamma = \frac{1}{\rho}$), hệ số nhiệt điện trở ($\alpha \approx 0{,}004\text{ K}^{-1}$ ở kim loại tinh khiết), hiệu điện thế tiếp xúc ($U_{tx}$) và suất nhiệt động ($e_t$), hệ số dãn nở dài.
    • Vật liệu dẫn điện độ dẫn cao: Đồng và mác đồng kỹ thuật ($\text{Cu E}$, $\text{Cu 9}$, $\text{Cu 5}$, $\text{Cu 0}$); Hợp kim đồng (Đồng thau Cu-Zn, Đồng thanh Cu-Sn, Cu-Cd, Cu-Al); Nhôm kỹ thuật ($\text{AB1}$, $\text{AB2}$, $\text{A-00}$, $\text{A-0}$, $\text{A-1}$, $\text{A-2}$, $\text{A-3}$) và hợp kim nhôm (Đura biến dạng, Silumin đúc Al-Si, Aldrey làm dây dẫn); Thép kỹ thuật (Sắt Armco, thép cacbon thấp $0{,}10 \div 0{,}15%\text{ C}$ làm dây dẫn hoặc lõi thép ACSR); Vonfram ($\text{W}$, nóng chảy ở $3380^\circ\text{C}$); Bạc làm tiếp điểm.
    • Vật liệu có điện trở suất cao: Maiso ($60%\text{ Cu} + 25%\text{ Zn} + 15%\text{ Ni}$), Constantan ($60%\text{ Cu} + 40%\text{ Ni}$), Manganin, Ferro-Niken ($74%\text{ Fe} + 25%\text{ Ni} + 1%\text{ Cr}$), hợp kim Sắt - Niken - Crom ($\text{RNC1}$, $\text{RNC2}$, $\text{RNC3}$ chịu nhiệt đến $1100^\circ\text{C}$).

  3. Chương 3: Vật liệu cách điện (Mã bài: CIE 01 13 02)

    • Bản chất điện môi: Khái niệm điện môi; các dạng dẫn điện trong điện môi (dẫn điện điện tử, dẫn điện ion/điện phân).
    • Dẫn điện theo trạng thái: Quá trình ion hóa và tái hợp trong chất khí; chuyển động nhiệt và độ nhớt trong điện môi lỏng; 4 nhóm cấu trúc điện môi rắn (cấu trúc phân tử hữu cơ, cấu trúc ion tinh thể, cấu trúc vô cơ vô định hình, cấu trúc vô cơ dạng gốm/sứ).
    • Hiện tượng điện môi: Dẫn điện mặt do hấp thụ ẩm, sự phân cực điện môi, tổn hao điện môi và sự phóng điện đánh thủng.

  4. Chương 4: Vật liệu dẫn từ

    • Nội dung: Khái niệm và tính chất từ trường trong vật liệu; hiện tượng từ hóa và đường cong từ hóa của vật liệu sắt từ; tổn hao từ trễ; phân loại sắt từ mềm, sắt từ cứng và vật liệu từ công dụng đặc biệt (Ferit, Alnico, Pecmaloi).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở lý thuyết chuẩn xác:

  • Cơ sở vật lý lượng tử và bán dẫn: Giải thích tính dẫn điện dựa trên mức chênh lệch giữa vùng đầy và vùng tự do qua khoảng trống vùng cấm ($W$).
  • Phương trình nhiệt và điện trở: Thiết lập công thức biến thiên điện trở suất theo nhiệt độ $\rho_{t2} = \rho_{t1}[1 + \alpha(t_2 - t_1)]$ và điện trở $R_t = R_0(1 + \alpha\Delta T)$.
  • Nguyên lý điện hóa và tiếp xúc: Cơ chế hình thành cặp nhiệt điện và pin cục bộ gây ăn mòn điện hóa khi ghép nối các kim loại có điện thế hóa học khác nhau (điển hình là tiếp xúc trực tiếp giữa Nhôm và Đồng trong môi trường ẩm).

Kỹ năng phát triển

Tài liệu rèn luyện cho người học các khối kỹ năng chuyên ngành:

  • Kỹ năng kỹ thuật (Technical skills): Kéo dây, phân cỡ dây dẫn, tính chọn tiết diện dây dẫn theo độ bền cơ và mật độ dòng điện; đấu nối đầu cực, hàn nhiệt và mạ kẽm bảo vệ kim loại chống gỉ.
  • Kỹ năng phân tích (Analytical skills): Đánh giá khuyết tật mạng tinh thể ảnh hưởng đến cơ - lý tính; đo đạc và phân tích điện trở tiếp xúc ($R_{tx}$); xác định mức độ suy giảm cách điện của dầu biến áp và điện môi rắn do lão hóa nhiệt hoặc ẩm.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Tính toán thay thế dây phát nhiệt cho thiết bị nhiệt công nghiệp (bàn ủi, lò nung, mỏ hàn); lựa chọn vật liệu tiếp điểm hợp kim bạc - đồng chịu hồ quang; bảo trì và thay thế cách điện trong máy điện và khí cụ điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (kết hợp lý thuyết với hướng dẫn thực hành nghề nghiệp). Cấu trúc của từng bài giảng được thiết kế mạch lạc thành 3 bước logic:

  1. Giảng dạy lý thuyết trên lớp (Hoạt động 1): Cung cấp các khái niệm định lượng, công thức toán lý, giải thích cơ chế vi mô của vật liệu và bảng tra cứu quy chuẩn kỹ thuật.

  2. Tự nghiên cứu và tra cứu (Hoạt động 2): Yêu cầu học viên chủ động đọc các tài liệu chuyên ngành liên quan từ các tác giả uy tín (Nguyễn Xuân Phú, Đặng Văn Đào, Trần Khánh Hà) nhằm mở rộng cơ sở lý thuyết và rèn luyện kỹ năng tự học.

  3. Thực hành tại xưởng và lớp học (Hoạt động 3): Học viên trực tiếp thao tác với hiện vật, nhận dạng mẫu vật liệu (thanh cái, cáp nhôm lõi thép, dây maiso, mẫu sứ cách điện, vật liệu ferit), thực hiện các bài tập phân tích nguyên nhân hư hỏng và tính toán thay thế vật liệu thực tế.

Hệ thống đánh giá kết quả học tập được lượng hóa thông qua:

  • Bộ câu hỏi tự luận cuối mỗi chương: Đòi hỏi học viên giải thích bản chất hiện tượng (sức nhiệt động, lão hóa kim loại, điện dẫn mặt).
  • Hệ thống câu hỏi trắc nghiệm khách quan đa lựa chọn (Multiple-choice questions): Kiểm tra chính xác các định mức vật lý (thành phần hợp kim Constantan, Maiso, mác đồng $\text{Cu E}$, khoảng nhiệt độ nóng chảy của Wonfram).
  • Đánh giá thao tác thực hành: Định mức chuẩn đầu ra yêu cầu học viên nhận dạng và phân loại chính xác $90%$ các mẫu vật liệu có trong xưởng trường.

Điểm nổi bật và thông số kỹ thuật cập nhật

Tài liệu chuẩn hóa toàn bộ các thông số vật lý và mác vật liệu công nghiệp thông qua các bảng biểu chi tiết, phục vụ trực tiếp cho việc tra cứu kỹ thuật:

  • Hệ thống phân hạng mác đồng tinh chế (Bảng 3.4 & Bảng 3.5): Quy định rõ tỷ lệ $% \text{Cu}$ tối thiểu cùng hàm lượng giới hạn cho phép của 12 loại tạp chất ($\text{Al}$, $\text{As}$, $\text{Bi}$, $\text{Fe}$, $\text{O}$, $\text{Pb}$, $\text{S}$, $\text{Sb}$, $\text{Sn}$, $\text{Zn}$, $\text{Se+Te}$, $\text{Ni}$) từ cấp $\text{Cu E}$ ($99{,}95%\text{ Cu}$), $\text{Cu 9}$ ($99{,}90%\text{ Cu}$) dùng trong điện phân, dây dẫn, đến cấp $\text{Cu 5}$ ($99{,}50%\text{ Cu}$) và $\text{Cu 0}$ ($99{,}00%\text{ Cu}$).

  • Đặc tính cơ học của dây đồng (Bảng 3.6): So sánh đối chứng giữa đồng cứng (chưa ủ) và đồng mềm (ủ nhiệt): Giới hạn bền kéo ($36 \div 39\text{ kG/mm}^2$ so với $26 \div 28\text{ kG/mm}^2$), độ dãn dài tương đối ($0{,}5 \div 2{,}5%$ so với $18 \div 35%$) và điện trở suất ($0{,}0179\text{ }\Omega\cdot\text{mm}^2/\text{m}$ so với $0{,}017241\text{ }\Omega\cdot\text{mm}^2/\text{m}$).

  • Hệ thống hợp kim dẫn điện chuyên dụng (Bảng 3.7 & Bảng 3.14): Cung cấp thông số cơ - điện của đồng thanh Cadmi ($0{,}9%\text{ Cd}$), đồng thanh $\text{Al-Sn}$ ($2{,}5%\text{ Al}, 2%\text{ Sn}$), đồng thau; phân tích tính năng chịu nhiệt của các hợp kim điện trở:

Tên hợp kim Thành phần hóa học $\rho\text{ }(\Omega\cdot\text{mm}^2/\text{m})$ ở $20^\circ\text{C}$ Hệ số $\alpha\text{ }(^\circ\text{C}^{-1})$ Nhiệt độ nóng chảy ($^\circ\text{C}$) Nhiệt độ làm việc cho phép ($^\circ\text{C}$)
Maiso $60%\text{ Cu} + 25%\text{ Zn} + 15%\text{ Ni}$ $0{,}300$ $0{,}0003$ $1290$ $400$
Constantan $60%\text{ Cu} + 40%\text{ Ni}$ $0{,}460$ $\approx 0$ $1240$ $400$
Ferro-Niken $74%\text{ Fe} + 25%\text{ Ni} + 1%\text{ Cr}$ $0{,}800$ $0{,}00090$ $1500$ $500$
Manganin $86%\text{ Cu} + 12%\text{ Mn} + 2%\text{ Ni}$ $0{,}420$ $\pm 0{,}00002$ — $200$
RNC1 $55%\text{ Fe} + 35%\text{ Ni} + 10%\text{ Cr}$ $1{,}020$ $0{,}00032$ $1450$ $700$
RNC2 $25%\text{ Fe} + 60%\text{ Ni} + 15%\text{ Cr}$ $1{,}110$ $0{,}00015$ $1450$ $900$
RNC3 $80%\text{ Ni} + 20%\text{ Cr}$ $1{,}030$ $0{,}00009$ $1475$ $1100$
  • Giải pháp kỹ thuật thực tế: Giáo trình đưa ra các phân tích ứng dụng cụ thể như sử dụng hợp kim Aldrey ($\text{Al-Mg-Si-Fe}$) tôi nhiệt để tăng độ bền đứt lên $30\text{ kG/mm}^2$ cho dây dẫn trên không; dùng dây thép bọc kẽm hoặc dây nhôm lõi thép cho khoảng vượt cột lớn ($1500 \div 1900\text{ m}$); kỹ thuật chế tạo tiếp điểm công suất lớn bằng phương pháp thiêu kết bột Wonfram trong khí Hydro rồi thấm Bạc/Đồng.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật và sản xuất công nghiệp:

  • Học viên, sinh viên: Sinh viên trình độ Cao đẳng nghề Điện công nghiệp, Kỹ thuật điện, Tự động hóa công nghiệp và Cơ điện tử. Giáo trình cung cấp kiến thức nền móng từ năm thứ nhất hoặc đầu năm thứ hai.
  • Điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức vật lý đại cương, hình học kỹ thuật và đã hoàn tất các học phần: An toàn lao động, Điện kỹ thuật, Vẽ điện và Đo lường điện.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn, làm căn cứ thiết kế giáo án bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành xưởng và ngân hàng đề thi đánh giá năng lực nghề nghiệp.
  • Kỹ thuật viên và công nhân lành nghề: Làm sổ tay tài liệu tra cứu các thông số vật lý, hóa học, nhiệt độ làm việc, điện trở suất khi thực hiện công tác tính toán, lựa chọn vật tư phục vụ lắp đặt, sửa chữa động cơ điện, máy biến áp và đường dây tải điện.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng học tập nào?

Giáo trình được biên soạn theo khung chương trình đào tạo Cao đẳng nghề Điện công nghiệp, phù hợp với sinh viên các trường cao đẳng kỹ thuật, đại học kỹ thuật công nghiệp và công nhân kỹ thuật cần nâng cao tay nghề.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận môn học?

Học viên bắt buộc phải học xong các môn học cơ sở: An toàn lao động, Điện kỹ thuật, Vẽ điện và Đo lường điện để có thể hiểu được các sơ đồ nguyên lý, mạch đo điện trở và các quy định an toàn phóng điện.

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết vật lý chất rắn thuần túy?

Giáo trình tập trung vào định hướng ứng dụng thực tế sản xuất và kỹ thuật điện. Mọi lý thuyết vi mô (mô hình nguyên tử, phân vùng năng lượng) đều được gắn liền với việc phân loại mác kim loại công nghiệp ($\text{Cu E}$, Silumin, Aldrey, $\text{RNC}$), giải thích các sự cố thực tế (ăn mòn điện hóa tiếp xúc, đánh thủng điện môi) và quy chuẩn thay thế vật tư trong xưởng trường.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Học viên cần học kết hợp phần lý thuyết ở Hoạt động 1, đối chiếu các bảng tra thông số kỹ thuật, tự giải toàn bộ câu hỏi trắc nghiệm - bài tập tính toán ở cuối mỗi chương, đồng thời tìm đọc các tài liệu chuyên khảo được chỉ định trong phần Hoạt động 2.

5. Có những tài liệu bổ trợ nào được khuyến nghị trong giáo trình?

Giáo trình khuyến nghị người học tham khảo các tài liệu chuyên sâu được liệt kê tại Hoạt động 2 của các bài:

  • Vật liệu điện & Khí cụ Điện - Kết cấu, sử dụng và sửa chữa (Nguyễn Xuân Phú, NXB Khoa học và Kỹ thuật, 1998).
  • Giáo trình Vật liệu điện (Nguyễn Đình Thắng, NXB Giáo dục, 2004).
  • Kỹ thuật Điện (Đặng Văn Đào, NXB Giáo dục, 1999).
  • Kỹ thuật Điện 1 (Nguyễn Chu Hùng – Tôn Thất Cảnh Hưng, Trường ĐH Bách Khoa TP.HCM).
  • Máy điện 1, 2 (Trần Khánh Hà, NXB Khoa học và Kỹ thuật, 1997).
  • Công nghệ chế tạo và tính toán sửa chữa máy điện 1, 2, 3 (Nguyễn Trọng Thắng, NXB Giáo dục, 1995).

Kết luận

Giáo trình Vật liệu điện (2020) của Trường Cao đẳng Cơ giới và Thủy lợi là tài liệu đào tạo cơ sở chuyên nghiệp, cung cấp hệ thống dữ liệu kỹ thuật hoàn chỉnh về ba nhóm vật liệu nền tảng trong công nghiệp điện: vật liệu dẫn điện, vật liệu cách điện và vật liệu dẫn từ.

Tài liệu thiết lập lộ trình học tập logic: bắt đầu từ bản chất vật lý lượng tử và cấu trúc phân vùng năng lượng của vật rắn, tiến đến phân tích chi tiết thông số cơ - lý - hóa của từng mác kim loại và điện môi, kết thúc bằng các bài tập thực hành tính chọn, chẩn đoán hư hỏng tại xưởng. Việc nắm vững kiến thức trong giáo trình là bước chuẩn bị bắt buộc để người học tiếp thu các môn học chuyên môn tiếp theo như Khí cụ điện, Máy điện và Mạng lưới truyền tải điện năng.
