Tổng quan về giáo trình

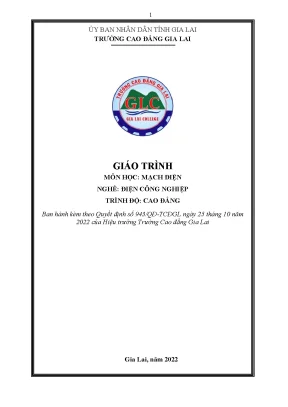

Giáo trình Mạch điện (Mã môn học: MH07) là tài liệu học tập chính quy được biên soạn bởi tập thể tác giả gồm ThS. Huỳnh Ngọc Thuận (Chủ biên) và ThS. Phạm Văn Hoan, ban hành theo Quyết định số 943/QĐ-TCĐGL ngày 25 tháng 10 năm 2022 của Hiệu trưởng Trường Cao đẳng Gia Lai. Trong chương trình đào tạo nghề Điện công nghiệp trình độ Cao đẳng và Trung cấp, Mạch điện là môn học chuyên ngành cơ sở mang tính tiên quyết, được bố trí giảng dạy đầu tiên trong khối kiến thức chuyên môn nhằm tạo nền tảng lý thuyết và phương pháp tính toán trước khi người học tiếp cận các môn học ứng dụng chuyên sâu.

+-------------------------------------------------------------------------------+
| THÔNG TIN TỔNG QUAN GIÁO TRÌNH MẠCH ĐIỆN (MÃ MH07)                             |
+-------------------------------------------------------------------------------+
| Cơ quan ban hành  : Trường Cao đẳng Gia Lai (QĐ số 943/QĐ-TCĐGL)             |
| Ban biên soạn     : Huỳnh Ngọc Thuận (Chủ biên), Phạm Văn Hoan                |
| Chuyên ngành      : Điện công nghiệp (Trình độ: Cao đẳng, Trung cấp)          |
| Thời lượng đào tạo: 60 giờ (56 giờ Lý thuyết, 04 giờ Kiểm tra)                |
| Cấu trúc nội dung : 04 Chương chuyên đề lý thuyết và giải toán mạch          |
+-------------------------------------------------------------------------------+

Mục tiêu đào tạo của giáo trình được thiết lập trên ba tiêu chuẩn:

  • Kiến thức: Trang bị các khái niệm cơ sở, mô hình hóa mạch điện, các định luật và định lý nền tảng trong mạch điện một chiều, mạch xoay chiều một pha hình sin và mạch xoay chiều ba pha.
  • Kỹ năng: Xây dựng năng lực phân tích cấu trúc hình học mạch, tính toán các thông số kỹ thuật ở trạng thái xác lập, vận dụng linh hoạt các phương pháp biến đổi và thuật toán giải mạch, đồng thời giải thích được các hiện tượng kỹ thuật điện trong thực tế sản xuất.
  • Năng lực tự chủ và trách nhiệm: Hình thành phương pháp tư duy logic, tính chính xác, cẩn thận và tỉ mỉ trong quá trình xử lý số liệu kỹ thuật.

Cấu trúc giáo trình có tổng thời lượng 60 giờ (56 giờ lý thuyết và 04 giờ kiểm tra định kỳ), được tổ chức theo quy trình sư phạm chuẩn hóa: trình bày bản chất vật lý của hiện tượng, thiết lập hệ thống công thức giải tích, quy trình hóa các bước giải toán mạch, cung cấp ví dụ mẫu có lời giải chi tiết và hệ thống bài tập tự rèn luyện cuối mỗi chương.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình bao gồm 4 chương chuyên đề được phân bổ tuần tự từ mô hình hóa phần tử, phân tích mạch dòng điện không đổi đến các chế độ xác lập của dòng điện xoay chiều một pha và ba pha:

[Chương 1: Khái niệm cơ bản & Mô hình mạch (08h)]
                    │
                    ▼
[Chương 2: Mạch điện một chiều & Các phương pháp giải (16h)]
                    │
                    ▼
[Chương 3: Dòng điện xoay chiều hình sin 1 pha (20h)]
                    │
                    ▼
[Chương 4: Mạch điện xoay chiều ba pha đối xứng (16h)]
  • Chương 1: Các khái niệm cơ bản về mạch điện (08 giờ lý thuyết): Khái quát về mạch điện thực và mô hình mạch điện thay thế. Định nghĩa và mô hình toán học của các phần tử nguồn (nguồn điện áp $u(t)$, nguồn dòng điện $J(t)$) và phần tử tải ($R, L, C$). Trình bày bản chất của dòng điện, chiều quy ước, cường độ dòng điện tức thời ($i = dq/dt$) và trung bình. Trình bày các phép biến đổi tương đương: ghép nối tiếp/song song nguồn áp và nguồn dòng, biến đổi tương đương điện trở, biến đổi qua lại giữa mạch Tam giác - Sao ($\Delta - Y$) và chuyển đổi tương đương giữa nguồn áp nối tiếp điện trở với nguồn dòng song song điện trở ($E = J \cdot R$).
  • Chương 2: Mạch điện một chiều (16 giờ: 15 giờ lý thuyết, 01 giờ kiểm tra): Thiết lập các định luật cơ bản: Định luật Ohm ($I = U/R$), Định luật Kirchhoff 1 cho nút ($\sum I = 0$), Định luật Kirchhoff 2 cho mạch vòng kín ($\sum U = \sum E$). Định nghĩa kết cấu hình học mạch (nhánh, nút, vòng). Phân tích công suất tác dụng ($P = UI = R I^2$) và điện năng ($A = UIt$). Trình bày 5 phương pháp giải mạch một chiều: phương pháp biến đổi điện trở tương đương, phương pháp xếp chồng dòng điện, phương pháp dòng điện nhánh, phương pháp dòng điện vòng và phương pháp điện thế nút (kèm công thức điện áp hai nút).
  • Chương 3: Dòng điện xoay chiều hình sin (20 giờ: 18 giờ lý thuyết, 02 giờ kiểm tra): Thiết lập biểu thức tức thời của dòng điện, điện áp ($i = I_{\max}\sin(\omega t + \psi_i)$, $u = U_{\max}\sin(\omega t + \psi_u)$), chu kỳ $T$, tần số $f$, tần số góc $\omega$, góc pha và góc lệch pha $\varphi = \psi_u - \psi_i$. Định nghĩa trị số hiệu dụng ($I = I_{\max}/\sqrt{2}, U = U_{\max}/\sqrt{2}$). Biểu diễn đại lượng hình sin bằng đồ thị vector và số phức (biên độ phức $Z = a + jb = r e^{j\varphi}$). Phân tích mạch $R-L-C$ nối tiếp, tam giác tổng trở ($Z = \sqrt{R^2 + X^2}$ với $X = X_L - X_C$), các loại công suất ($P = UI\cos\varphi$, $Q = UI\sin\varphi$, $S = UI$). Hiện tượng cộng hưởng điện áp, cộng hưởng dòng điện và các phương pháp giải mạch xoay chiều phân nhánh (phương pháp đồ thị vector, phương pháp tổng dẫn $Y = \sqrt{G^2 + B^2}$, phương pháp biên độ phức).
  • Chương 4: Mạch điện ba pha (16 giờ: 15 giờ lý thuyết, 01 giờ kiểm tra): Nguyên lý làm việc của máy phát điện đồng bộ ba pha, hệ thống ba sức điện động đối xứng lệch pha nhau góc $2\pi/3$. Sơ đồ đấu dây hình Sao ($Y$) và Tam giác ($\Delta$). Quan hệ giữa đại lượng dây và pha: nối Sao ($I_d = I_p$, $U_d = \sqrt{3}U_p$, $U_d$ vượt trước $U_p$ một góc $30^\circ$), nối Tam giác ($U_d = U_p$, $I_d = \sqrt{3}I_p$, $I_d$ chậm sau $I_p$ một góc $30^\circ$). Biểu thức công suất ba pha đối xứng ($P = \sqrt{3}U_d I_d \cos\varphi$, $Q = \sqrt{3}U_d I_d \sin\varphi$, $S = \sqrt{3}U_d I_d$). Thuật toán giải mạch ba pha đối xứng nối Sao và Tam giác trong hai trường hợp: bỏ qua tổng trở đường dây và có xét đến tổng trở đường dây ($R_d, X_d$).
+---------+------------------------------------------+--------------------+-------------------------------------------+
| Chương  | Tên chương                               | Thời lượng         | Nội dung trọng tâm                        |
+---------+------------------------------------------+--------------------+-------------------------------------------+
| 1       | Các khái niệm cơ bản về mạch điện        | 08 giờ (08 LT)     | Mô hình hóa R-L-C, biến đổi Sao-Tam giác  |
| 2       | Mạch điện một chiều                      | 16 giờ (15 LT/1 KT)| Định luật Kirchhoff, 5 phương pháp giải   |
| 3       | Dòng điện xoay chiều hình sin            | 20 giờ (18 LT/2 KT)| Vector/Số phức, mạch R-L-C, cộng hưởng    |
| 4       | Mạch điện ba pha                         | 16 giờ (15 LT/1 KT)| Sơ đồ Y/Δ, quan hệ Dây-Pha, công suất 3P  |
+---------+------------------------------------------+--------------------+-------------------------------------------+

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết giải tích mạch dựa trên các nguyên lý cơ bản:

                  ┌────────────────────────────────────────┐
                  │      CÁC NGUYÊN LÝ NỀN TẢNG            │
                  └──────────────────┬─────────────────────┘
                                     │
         ┌───────────────────────────┼──────────────────────────┐
         ▼                           ▼                          ▼
┌──────────────────┐       ┌───────────────────┐      ┌──────────────────┐
│  Mô hình hóa     │       │  Định luật cơ bản │      │  Toán học giải   │
│  năng lượng      │       │  mạch điện        │      │  tích mạch       │
│                  │       │                   │      │                  │
│ • Điện trở R:    │       │ • Định luật Ohm   │      │ • Đại số phức    │
│   Tiêu tán p=R.i²│       │ • Định luật K1:   │      │   z = a + jb     │
│ • Điện cảm L:    │       │   Tổng dòng nút=0 │ • Đồ thị Vector  │
│   Tích lũy từ    │       │ • Định luật K2:   │ • Hệ phương trình│
│   trường W=½Li²  │       │   Tổng áp vòng=0  │   đại số tuyến   │
│ • Điện dung C:   │       │ • Tính chất xếp   │   tính           │
│   Tích lũy điện  │       │   chồng tuyến     │                  │
│   trường W=½Cu²  │       │   tính            │                  │
└──────────────────┘       └───────────────────┘      └──────────────────┘
  1. Mô hình hóa quá trình năng lượng:
    • Phần tử điện trở $R$ đặc trưng cho quá trình tiêu thụ và biến đổi điện năng thành nhiệt năng, quang năng hoặc cơ năng.
    • Phần tử điện cảm $L$ đặc trưng cho hiện tượng tích lũy và trao đổi năng lượng từ trường ($W_L = \frac{1}{2} L i^2$, sức điện động tự cảm $e_L = -L \frac{di}{dt}$).
    • Phần tử điện dung $C$ đặc trưng cho hiện tượng tích lũy và phóng thích năng lượng điện trường ($W_C = \frac{1}{2} C u_C^2$, dòng điện qua tụ $i = C \frac{du_C}{dt}$).
  2. Hệ thống định luật mạch bảo toàn: Định luật Kirchhoff 1 mô tả định luật bảo toàn điện tích tại các nút trong mạch điện ($\sum I_{\text{nút}} = 0$). Định luật Kirchhoff 2 mô tả sự cân bằng điện áp và sức điện động dọc theo một mạch vòng kín ($\sum U = \sum E$).
  3. Công cụ toán học phức: Chuyển đổi các phương trình vi tích phân vi phân mô tả mạch xoay chiều ở miền thời gian sang miền đại số phức thông qua phép biểu diễn biên độ phức và trở kháng phức ($\dot{Z} = R + jX$), cho phép áp dụng toàn bộ các định luật của mạch một chiều vào giải mạch xoay chiều.

Kỹ năng phát triển

  • Kỹ năng phân tích cấu trúc mạch (Analytical skills): Nhận diện chính xác số nút ($d$), số nhánh ($n$) và số vòng độc lập ($n - d + 1$) của sơ đồ mạng điện phức tạp; xác định tính chất tải (thuần trở, thuần cảm, thuần dung, hoặc hỗn hợp) và chiều lệch pha giữa dòng điện và điện áp.
  • Kỹ năng tính toán giải tích (Technical skills): Thành thạo các thuật toán giải hệ phương trình tuyến tính nhiều ẩn số trong phương pháp dòng điện nhánh, dòng điện vòng, điện thế nút; kỹ năng biến đổi đại số phức (chuyển đổi qua lại giữa dạng mũ $r e^{j\varphi}$, dạng lượng giác $r(\cos\varphi + j\sin\varphi)$ và dạng đại số $a + jb$).
  • Kỹ năng ứng dụng kỹ thuật thực tế (Practical competencies): Vận dụng kết quả tính toán dòng điện, điện áp và công suất biểu kiến ($S$) để lựa chọn tiết diện dây dẫn, chọn dải đo của thiết bị đo lường, tính toán công suất nguồn phát/máy biến áp, tính toán điện dung tụ bù để cải thiện hệ số công suất $\cos\varphi$ và xử lý chế độ phụ tải đối xứng trong mạng điện hạ áp công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm diễn dịch kết hợp quy trình hóa thao tác kỹ thuật, giúp người học chuyển hóa kiến thức lý thuyết trừu tượng thành các kỹ năng tính toán cụ thể.

+-------------------------------------------------------------------------------+
| QUY TRÌNH SƯ PHẠM 4 BƯỚC TRONG GIẢI TOÁN MẠCH                                 |
+-------------------------------------------------------------------------------+
| Bước 1: Phân tích & Nhận dạng | Xác định cấu trúc nút, nhánh, tính chất phần  |
|                               | tử mạch (R, L, C, nguồn áp, nguồn dòng).      |
| Bước 2: Thiết lập mô hình     | Biến đổi tương đương, phức hóa sơ đồ mạch     |
|                               | hoặc vẽ đồ thị vector tương ứng.              |
| Bước 3: Áp dụng thuật toán    | Thiết lập hệ phương trình theo Kirchhoff, thế |
|                               | nút, dòng vòng hoặc công thức giải tích.      |
| Bước 4: Tính toán & Kết luận  | Thay số, giải hệ nghiệm và xác định các đại   |
|                               | lượng dòng điện, điện áp, công suất.          |
+-------------------------------------------------------------------------------+

Phương pháp tiếp cận sư phạm và bài tập thực hành

Các phương pháp tính toán trong giáo trình đều được cấu trúc thống nhất theo 3 phần: Cơ sở lý thuyết $\rightarrow$ Các bước thực hiện tuần tự $\rightarrow$ Bài tập thực hành có hướng dẫn chi tiết.

  • Bài tập có hướng dẫn mẫu: Mỗi chủ đề đều kèm theo bài toán mẫu điển hình có thông số cụ thể (ví dụ: bài toán biến đổi tam giác - sao với các điện trở $R_1 = 25\Omega, R_2 = 10\Omega, R_3 = 30\Omega...$; bài toán xếp chồng với hai nguồn $E_1 = 30\text{V}, E_2 = 12\text{V}$; bài toán cộng hưởng mạch $R-L-C$ với nguồn $220\text{V}, 50\text{Hz}$; bài toán mạch 3 pha đối xứng $U_d = 380\text{V}$).
  • Bài tập tự nghiên cứu: Cuối mỗi chương là hệ thống bài tập tự rèn luyện bao gồm các câu hỏi tự luận kiểm tra nhận thức định nghĩa và các bài toán mạch phân nhánh yêu cầu giải bằng nhiều phương pháp khác nhau (so sánh kết quả giữa phương pháp dòng điện nhánh, dòng điện vòng và thế nút) để người học tự kiểm tra độ chính xác của nghiệm.

Phương pháp đánh giá và hướng dẫn tự học

Hệ thống đánh giá môn học được phân bổ thành 04 giờ kiểm tra định kỳ bằng hình thức bài tập trắc nghiệm/tự luận tính toán:

  • 01 bài kiểm tra tại Chương 2 (đánh giá năng lực giải mạch một chiều).
  • 02 bài kiểm tra tại Chương 3 (đánh giá kỹ năng tính toán mạch xoay chiều hình sin và số phức).
  • 01 bài kiểm tra tại Chương 4 (đánh giá kỹ năng giải mạch ba pha đối xứng).

Để tự học hiệu quả, người học cần tuân thủ tiến trình: nắm vững các định nghĩa và điều kiện áp dụng định luật, tự giải lại các bài tập mẫu theo từng bước trước khi đối chiếu kết quả, sau đó thực hiện toàn bộ hệ thống bài tập tự luyện cuối chương.

Điểm nổi bật và tính ứng dụng thực tế

Giáo trình Mạch điện của Trường Cao đẳng Gia Lai được xây dựng theo định hướng chuẩn hóa kiến thức cơ sở ngành, tập trung vào khả năng ứng dụng trực tiếp trong kỹ thuật điện công nghiệp.

+-------------------------------------------------------------------------------+
| CÁC ĐIỂM NỔI BẬT VÀ KHẢ NĂNG ỨNG DỤNG THỰC TẾ                                 |
+-------------------------------------------------------------------------------+
| 1. Chuẩn hóa thuật toán : Tối ưu hóa các phương pháp giải mạch thành quy trình |
|                           từng bước (Step-by-step), hạn chế sai sót số học.   |
| 2. Nhị nguyên lý thuyết : Kết hợp đồng thời phương pháp giải tích đại số phức |
|                           với phương pháp hình học đồ thị vector.             |
| 3. Tính thực tiễn cao   : Tích hợp bài toán tính dung lượng tụ bù cosφ, bài   |
|                           toán mạch 3 pha 3 dây / 4 dây xét tổng trở Rd, Xd.  |
+-------------------------------------------------------------------------------+
  • Chuẩn hóa quy trình tính toán: Thay vì dừng lại ở việc chứng minh định lý thuần túy, giáo trình phân tách các phương pháp giải phức tạp thành các thuật toán từng bước rõ ràng, giúp người học bậc cao đẳng dễ dàng nắm bắt và áp dụng mà không bị nhầm lẫn dấu hoặc thiếu phương trình độc lập.
  • Kết hợp phương pháp đồ thị và giải tích: Trong phân tích mạch xoay chiều, tài liệu kết hợp song song phương pháp đồ thị vector (trực quan hóa góc lệch pha, ứng dụng định lý hàm sin/cos trong tam giác) và phương pháp đại số biên độ phức (thuận tiện cho tính toán đại số ma trận).
  • Gắn kết thực tế vận hành điện công nghiệp: Nội dung giảng dạy trực tiếp phục vụ các vấn đề kỹ thuật tại doanh nghiệp:
    • Phân tích hiện tượng lệch pha giữa dòng và áp để đưa ra các giải pháp nâng cao hệ số công suất $\cos\varphi$, tính toán giá trị điện dung $C$ của tụ điện để bù công suất phản kháng $Q$.
    • Phân tích điều kiện cộng hưởng điện áp ($X_L = X_C$) và cộng hưởng dòng điện để phòng ngừa sự cố quá áp, quá dòng trên thiết bị.
    • Tính toán mạch điện ba pha đối xứng với cấp điện áp công nghiệp tiêu chuẩn $380\text{V}$, bao gồm cả trường hợp bỏ qua và có tính đến sụt áp trên tổng trở đường dây truyền tải ($R_d + jX_d$).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Sinh viên theo học hệ Cao đẳng và học sinh hệ Trung cấp khối ngành Kỹ thuật Điện, đặc biệt là nghề Điện công nghiệp, Điện dân dụng và Tự động hóa. Giáo trình được sử dụng ngay trong học kỳ đầu của khối kiến thức chuyên ngành.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Kiến thức Vật lý đại cương: Khái niệm cơ bản về điện tích, hiệu điện thế, từ trường, hiện tượng cảm ứng điện từ.
    • Kiến thức Toán học kỹ thuật: Kỹ năng biến đổi đại số, giải hệ phương trình tuyến tính, lượng giác, phép tính vi phân - tích phân cơ bản và các phép toán số phức (cộng, trừ, nhân, chia, chuyển đổi dạng đại số và dạng lượng giác/mũ).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm khung bài giảng và tài liệu chuẩn để thiết kế đề cương chi tiết, giáo án lý thuyết, đề kiểm tra định kỳ 60 giờ theo chuẩn đầu ra của Tổng cục Giáo dục Nghề nghiệp.
  • Cán bộ kỹ thuật và người tự học: Dùng làm tài liệu tra cứu các công thức biến đổi tương đương, phương pháp tính toán tải ba pha và các công thức liên hệ dòng - áp dây/pha trong thực tế bảo trì, thiết kế mạng điện hạ thế.

Câu hỏi thường gặp

+-------------------------------------------------------------------------------+
| GIẢI ĐÁP CÁC CÂU HỎI THƯỜNG GẶP VỀ GIÁO TRÌNH MẠCH ĐIỆN                       |
+-------------------------------------------------------------------------------+

1. Giáo trình này phù hợp nhất với những đối tượng người học nào?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên bậc Cao đẳng và Trung cấp nghề Điện công nghiệp. Nội dung tập trung vào các dạng mạch điện xác lập thường gặp trong thực tế sản xuất công nghiệp.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học môn này?

Người học cần có kiến thức cơ bản về vật lý điện từ học và toán học kỹ thuật, đặc biệt là kỹ năng giải hệ phương trình bậc nhất nhiều ẩn số, các phép toán đại số phức và kỹ năng sử dụng máy tính cầm tay để xử lý số phức.

3. Giáo trình có điểm gì khác biệt trong cách tiếp cận so với các tài liệu lý thuyết mạch truyền thống?

Tài liệu giảm tải các phần chứng minh toán học thuần túy phức tạp, tập trung chuyển hóa lý thuyết thành quy trình tính toán 4 bước cụ thể, đồng thời tích hợp trực tiếp ví dụ thực hành và bài tập tự giải ngay sau mỗi phần lý thuyết.

4. Làm thế nào để tự học và làm chủ nội dung giáo trình một cách hiệu quả?

Người học nên học tuần tự theo logic 4 chương, nắm chắc các định luật Kirchhoff ở Chương 2 trước khi chuyển sang đại số phức ở Chương 3. Khi làm bài tập, cần vẽ lại sơ đồ mạch, xác định rõ số nút/nhánh và thực hiện đầy đủ các bước giải mẫu trước khi tính toán số liệu.

5. Giáo trình có những tài liệu hoặc bảng biểu bổ trợ nào đi kèm?

Giáo trình tích hợp hệ thống đồ thị vector, sơ đồ nguyên lý đấu dây máy phát - tải, bảng tổng hợp công thức biến đổi Tam giác - Sao, công thức quan hệ giữa đại lượng dây và đại lượng pha, cùng hệ thống bài tập tính toán định lượng ở cuối mỗi chương.

Kết luận

Giáo trình Mạch điện (Mã môn học: MH07) của Trường Cao đẳng Gia Lai là tài liệu học thuật cơ sở chuẩn mực, cung cấp đầy đủ các nguyên lý, định luật và phương pháp giải tích mạch một chiều, xoay chiều một pha và ba pha đối xứng.

Lộ trình học tập khuyến nghị bắt đầu từ việc nắm vững mô hình hóa phần tử và các phép biến đổi tương đương (Chương 1), thành thạo các phương pháp giải hệ phương trình mạch một chiều (Chương 2), làm chủ công cụ số phức và đồ thị vector trong mạch xoay chiều hình sin (Chương 3), trước khi ứng dụng tính toán hoàn chỉnh hệ thống điện ba pha công nghiệp (Chương 4). Đây là cơ sở lý thuyết nền tảng phục vụ cho các môn học chuyên môn tiếp theo như Máy điện, Khí cụ điện, Cung cấp điện và Truyền động điện.
