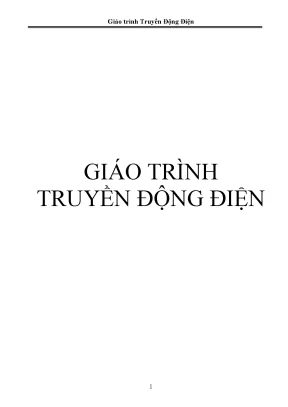

Tổng quan về giáo trình

Giáo trình Truyền Động Điện (Mã mô đun: MĐ28) là tài liệu học tập chuyên môn thuộc khối kiến thức kỹ thuật bắt buộc trong chương trình đào tạo ngành Điện công nghiệp, Điều khiển và Tự động hóa. Tài liệu do tập thể tác giả thuộc Khoa Điện – Tự động hóa, Trường Cao đẳng nghề Hà Nam biên soạn, được hội đồng chuyên môn nhà trường thẩm định và phê duyệt theo khung chương trình mô đun năm 2020.

Mô đun được thiết kế với tổng thời lượng 45 giờ, phân bổ thành 15 giờ lý thuyết, 27 giờ thực hành, thí nghiệm, thảo luận, bài tập và 3 giờ kiểm tra đánh giá. Để tiếp thu được nội dung mô đun, người học cần hoàn thành các môn học cơ sở tiên quyết bao gồm Mạch điện, Máy điện và Trang bị điện.

Mục tiêu học tập (Learning Outcomes) của giáo trình xác định rõ ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày được nguyên tắc, phương pháp điều khiển tốc độ của hệ truyền động điện; phân tích được cấu tạo, nguyên lý hoạt động của các bộ biến đổi bán dẫn và thiết bị điều khiển chuyên dụng (bộ khởi động mềm, bộ biến tần, bộ điều khiển máy điện servo).
  2. Kỹ năng: Tính toán quy đổi các thông số cơ học về trục động cơ; đấu nối chính xác mạch động lực và mạch điều khiển; cài đặt tham số vận hành và chẩn đoán lỗi trên các thiết bị điều khiển thực tế.
  3. Năng lực tự chủ và trách nhiệm: Hình thành năng lực lựa chọn thiết bị biến đổi tương thích với yêu cầu công nghệ; chịu trách nhiệm cá nhân và trách nhiệm nhóm trong môi trường làm việc kỹ thuật; rèn luyện phương pháp tự học và cập nhật kiến thức chuyên môn.

Cấu trúc giáo trình gồm 4 bài học chính, tiếp cận theo tiến trình từ cơ sở lý thuyết động học và đặc tính cơ, đến việc phân tích sâu cấu tạo và phương pháp điều khiển các thiết bị biến đổi bán dẫn tiêu biểu trong công nghiệp. Điểm đặc sắc của giáo trình là sự kết hợp giữa mô hình tính toán cơ - điện lý thuyết với sơ đồ đấu dây thực tế, bảng thông số kỹ thuật chi tiết và quy trình tham số hóa trên các dòng thiết bị công nghiệp cụ thể như Fairford PFE-08, LS SV-iG5A và Siemens Micromaster 440.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Bài 1: Khái quát chung về hệ truyền động điện

Nội dung bài học thiết lập nền tảng cơ học của hệ thống bao gồm:

  • Cấu trúc hệ truyền động điện tự động: Phân tách rõ hai thành phần chính: mạch lực (bộ biến đổi, động cơ điện, máy sản xuất) và mạch điều khiển (cơ cấu đo lường, bộ điều chỉnh tham số, thiết bị đóng cắt, mạch ghép nối truyền thông).
  • Phương trình động học và điều kiện cân bằng công suất:
    • Năng lượng truyền từ động cơ đến máy sản xuất: $P_{tr} = P_c + \Delta P$, trong đó $P_{tr} = M_{cqđ} \cdot \omega$, $P_c = M_{lv} \cdot \omega_{lv}$.
    • Quy đổi chuyển động quay qua hộp tốc độ có tỉ số truyền $i$ và hiệu suất $\eta_i$: $$M_{cqđ} = \frac{M_{lv}}{i \cdot \eta_i}$$
    • Quy đổi lực của chuyển động tịnh tiến sang mô men trên trục quay qua hiệu suất bộ truyền lực $\eta_t$ và tỉ số quy đổi $v_{lv}$: $$M_{cqđ} = \frac{F_{lv} \cdot v_{lv}}{\eta_t \cdot \omega}$$
    • Năng lượng truyền ngược từ máy sản xuất về động cơ: $P_{tr} = P_c - \Delta P$.
  • Đặc tính cơ của máy sản xuất: Phương trình tổng quát biểu diễn mối quan hệ giữa mô men cản $M_c$ và tốc độ quay $\omega$: $$M_c = M_{co} + (M_{cđm} - M_{co}) \left( \frac{\omega}{\omega_{đm}} \right)^q$$ Phân loại theo số mũ đặc trưng phụ tải:
    • $q = 0$: Mô men cản không đổi theo tốc độ ($M_c = M_{cđm}$), điển hình ở cơ cấu nâng hạ (thang máy, máy trục), cơ cấu ăn dao máy cắt gọt kim loại.
    • $q = 1$: Mô men cản tỷ lệ bậc nhất với tốc độ, áp dụng cho máy phát một chiều tải thuần trở.
    • $q = 2$: Mô men cản tỷ lệ bậc hai với tốc độ, áp dụng cho máy bơm, quạt gió, máy thủy khí.
    • $q = -1$: Mô men cản tỷ lệ nghịch với tốc độ, đặc trưng cho cơ cấu máy quấn dây, truyền động chính máy cắt gọt.
  • Đặc tính cơ của động cơ điện và độ cứng đặc tính cơ: Quan hệ $\omega = f(M)$ chia thành đặc tính cơ tự nhiên (thông số định mức) và đặc tính cơ nhân tạo (thay đổi thông số mạch/nguồn). Độ cứng $\beta$ được xác định qua công thức: $$\beta = \frac{\Delta M}{\Delta \omega}$$ Phân loại độ cứng: mềm ($|\beta| < 10$), cứng ($|\beta| = 10 \div 100$), tuyệt đối cứng ($|\beta| = \infty$).
  • Hai trạng thái làm việc xác lập: Trạng thái động cơ (mô men sinh ra cùng chiều với tốc độ quay) và trạng thái máy phát/hãm (mô men sinh ra ngược chiều với tốc độ quay).

Bài 2: Bộ khởi động mềm

Khảo sát cấu trúc biến đổi điện áp xoay chiều ba pha dùng van bán dẫn Tiristor đấu song song ngược (hoặc Triac đối với tải công suất nhỏ):

  • Phân tích thiết bị Fairford PFE-08: Dải điện áp ngõ vào 230–460 VAC (3 pha, $\pm 10% \div 15%$), tần số 50/60 Hz, khả năng chịu quá tải 300% trong 5 giây, điều khiển bằng nguồn 24 VDC.
  • Sơ đồ đấu nối và giản đồ thời gian: Khảo sát các cổng tín hiệu gồm $1L1, 3L2, 5L3$ (nguồn vào), $2T1, 4T2, 6T3$ (đầu ra động cơ), cổng điều khiển $+A1$ (Start/Stop), cổng sự cố $EN$ (Enable), tiếp điểm báo trạng thái $23/24$ (Ready/Fault).
  • Quy luật điều chỉnh ba tham số: $T\text{-Start}$ (1–30s), $U\text{-Start}$ (30%–100%), $T\text{-Stop}$ (0–30s).
  • Phương pháp hãm động năng: Cắt stato khỏi lưới xoay chiều và cấp dòng điện một chiều vào stato để rôto tiêu tán động năng dưới dạng nhiệt qua điện trở.

Bài 3: Bộ biến tần

Phân loại toàn diện và nguyên lý điều khiển tần số:

  • Biến tần máy điện: Sử dụng nguyên lý máy phát điện đồng bộ hoặc dị bộ với tần số đầu ra $f_r = \frac{n_0 - n_2}{n_0} f_1$.
  • Biến tần van:
    • Biến tần trực tiếp: Chuyển đổi trực tiếp $f_1 \rightarrow f_2$ không qua khâu trung gian thông qua các nhóm van P và N, tích hợp cuộn kháng cân bằng $L_{cb}$.
    • Biến tần gián tiếp: Cấu tạo 3 khối gồm bộ chỉnh lưu (Diode/Tiristor hình tia hoặc cầu), bộ lọc DC ($L_0, C_0$), và bộ nghịch lưu 3 pha (nghịch lưu nguồn áp VSI hoặc nghịch lưu nguồn dòng CSI dùng IGBT/Tiristor).
  • Khảo sát biến tần LS SV-iG5A: Giao diện 7 phím bấm; cấu hình tham số cơ bản gồm ACC (thời gian tăng tốc), dEC (thời gian giảm tốc), drv (nguồn lệnh chạy: 0 - Keypad, 1/2 - Terminal), Frq (nguồn đặt tần số: 0/1 - Keypad, 2/3 - Chiết áp/Analog), dải tham số hàm mở rộng F (F1–F71), nhóm hàm mở rộng H (H0–H73), nhóm đầu vào/ra I (I0–I64, cài đặt cổng RS-485 Modbus RTU / LS BUS).
  • Khảo sát biến tần Siemens Micromaster 440 (MM440): Vận hành với Panel BOP; cấu trúc phân cấp tham số qua P0003 (mức truy cập 0–4), P0004 (bộ lọc nhóm thông số), P0010 (cài đặt nhanh); định danh động cơ P0300–P0311; nguồn điều khiển P0700 và điểm đặt P1000; gán chức năng ngõ vào số P0701–P0706 (lệnh chạy, đảo chiều, chọn tần số cố định P1001–P1007 theo mã nhị phân); điều khiển đường cong $V/f$ qua P1300.
Nhóm mã Ký hiệu lỗi/cảnh báo Mô tả hiện tượng kỹ thuật Nguyên nhân & Giải pháp khắc phục
Mã lỗi (Faults) F0001 Quá dòng (Overcurrent) Công suất động cơ không phù hợp; ngắn mạch/chạm đất cáp; tăng tham số P1120, giảm P1310.
F0002 Quá điện áp (Overvoltage) Điện áp nguồn cấp vượt ngưỡng; năng lượng tái sinh quá lớn; tăng thời gian giảm tốc P1121.
F0003 Thấp áp (Undervoltage) Mất nguồn hoặc sụt áp nguồn cấp đột ngột trong khi biến tần đang vận hành.
F0004 / F0005 Biến tần quá nhiệt Hỏng quạt làm mát, nghẽn khe thông khí, nhiệt độ môi trường vượt ngưỡng, quá tải.
F0011 Động cơ quá nhiệt ($I^2t$) Động cơ hoạt động quá tải hoặc chạy ở tốc độ thấp trong thời gian dài làm suy giảm làm mát.
F0041 Lỗi đo điện trở Stator Nhập sai thông số động cơ hoặc quá trình nhận dạng thông số tự động không hoàn thành.
F0080 Mất tín hiệu ngõ vào Analog Đứt dây hoặc mất tín hiệu dòng/áp tại cổng ngõ vào tương tự AIN1/AIN2.
Cảnh báo (Alarms) A0501 Giới hạn dòng điện Tải tăng cao tiệm cận ngưỡng bảo vệ; kiểm tra ngắn mạch, kẹt cơ khí, độ dài đường cáp.
A0502 / A0503 Quá áp / Thấp áp nguồn cấp Nguồn lưới không ổn định; điều chỉnh thời gian dừng hãm hoặc lắp bổ sung điện trở xả.
A0504 / A0511 Cảnh báo nhiệt độ biến tần / Động cơ Tần số đóng cắt xung PWM quá cao; động cơ vận hành tốc độ thấp kéo dài.

Bài 4: Bộ điều khiển máy điện Servo

Trình bày cấu tạo tổng quan của hệ thống Servo Drive công nghiệp, phương pháp kết nối mạch động lực, mạch điều khiển và khảo sát chức năng điều khiển vị trí, tốc độ chính xác cao.

Kiến thức nền tảng được xây dựng

  • Cơ sở lý thuyết cơ bản: Phương trình cân bằng công suất, phương trình vi phân chuyển động của hệ truyền động điện, điều kiện ổn định tĩnh của điểm làm việc xác lập dựa trên giao điểm đặc tính cơ của động cơ và máy sản xuất.
  • Nguyên lý biến đổi điện năng: Nguyên lý điều khiển góc mở $\alpha$ của van bán dẫn Tiristor để thay đổi điện áp hiệu dụng xoay chiều (Soft Starter); nguyên lý chỉnh lưu - lọc - nghịch lưu điều chế độ rộng xung (PWM) để biến đổi độc lập điện áp và tần số (Inverter).
  • Mô hình phụ tải chuẩn hóa: Phân loại và biểu diễn giải tích các dạng tải công nghiệp dựa trên số mũ $q \in {0, 1, 2, -1}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc bản vẽ đấu nối; phân biệt và thao tác trên giắc cắm động lực (màu đen) và giắc cắm điều khiển (màu đỏ); đấu nối công tắc ngoại vi, chiết áp, rơ le bảo vệ; lập trình tham số thông qua màn hình Keypad (BOP) và các cổng Terminal.
  • Kỹ năng phân tích (Analytical skills): Phân tích đồ thị đặc tính cơ $\omega = f(M)$ và độ cứng $\beta$; tính toán quy đổi mô men cản và mô men quán tính của hệ thống cơ khí phức tạp về trục động cơ; tra cứu và giải mã các mã lỗi kỹ thuật (F0001–F0080, A0501–A0923).
  • Năng lực thực hành ứng dụng (Practical competencies): Hiệu chỉnh bộ thông số khởi động/dừng phù hợp cho từng loại tải cơ cấu sản xuất (băng chuyền, bơm ly tâm, quạt gió); thiết lập chế độ đa cấp tốc độ bằng mã nhị phân thông qua các ngõ vào số.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo định hướng tích hợp lý thuyết và thực hành, trong đó thời lượng thực nghiệm, thực hành kỹ năng chiếm 60% tổng chương trình (27/45 giờ).

Hệ thống bài tập và thực hành

Các bài tập thực hành được chuẩn hóa với sơ đồ mạch và bảng thông số cụ thể:

  1. Bài tập 1 - Điều khiển biến tần LS SV-iG5A qua Keypad: Đấu nối nguồn 3 pha 380V qua Aptomat, cấp nguồn ngõ ra $U, V, W$ cho động cơ không đồng bộ ba pha. Cài đặt các tham số: thời gian tăng tốc ACC = 5.0s, thời gian giảm tốc dEC = 10.0s, phương thức đặt tần số Frq = 3, chiều quay drC = F/r. Theo dõi hiển thị dòng điện đầu ra (CUr), tốc độ động cơ (rPM), và điện áp DC-link (dCL).
  2. Bài tập 2 - Điều khiển biến tần LS SV-iG5A qua Terminal: Đấu nối chiết áp điều khiển tốc độ vào chân $VR, V1, CM$; đấu các công tắc điều khiển $CT1 \rightarrow P1$ (chạy thuận - đèn FX), $CT2 \rightarrow P2$ (chạy ngược - đèn RX), $CT3 \rightarrow P3$ (dừng khẩn cấp - Bx), $CT4 \div CT6 \rightarrow P4 \div P6$ (chọn tần số đa cấp). Cài đặt drv = 1 hoặc 2, Frq = 3.
  3. Bài tập 3 - Điều khiển biến tần Siemens MM440 chế độ $V/f$ vòng hở: Đặt thông số cài đặt nhanh P0010 = 2, nạp thông số động cơ P0304–P0311, gán chức năng ngõ vào số P0701 = 1 (Run/Stop), P0702 = 12 (Đảo chiều), P0703 = 9 (Nhận biết lỗi), đặt thời gian tăng tốc P1120 = 5.00s, giảm tốc P1121 = 7.00s, chế độ điều khiển P1300 = 1, kết thúc cài đặt P3900 = 1.
  4. Bài tập 4 - Điều khiển đa cấp tần số cố định trên MM440: Mở rộng sử dụng các đầu vào số 4, 5, 6 (chân 8, 16, 17) với cài đặt P0704 = 15, P0705 = 15, P0706 = 15 để kích hoạt các cấp tần số định sẵn từ P1001 đến P1007.

Quy chuẩn an toàn và hướng dẫn tự học

  • Nguồn cấp 3 pha 380V phải đi qua Aptomat 3 pha, dây trung tính qua Aptomat 1 pha.
  • Tuyệt đối không cấp nguồn điện 220V vào mạch điều khiển của biến tần.
  • Đầu chung của các công tắc điều khiển ngoại vi bắt buộc phải nối vào chân $CM$ của biến tần.
  • Đo dòng điện bằng cách mắc Ampe kế nối tiếp; đo điện áp bằng cách mắc Vôn kế song song với mạch cần kiểm tra.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh cấu trúc chương trình đào tạo kỹ thuật mô đun năm 2020 với các cập nhật thực tế:

  • Tích hợp các dòng thiết bị công nghiệp phổ dụng: Chuyển dịch từ các lý thuyết truyền động truyền thống sang hướng dẫn chi tiết trên các dòng thiết bị thương mại thực tế gồm bộ khởi động mềm PFE-08 (hãng Fairford), bộ biến tần SV-iG5A (hãng LS Industrial Systems) và Micromaster 440 (hãng Siemens).
  • Tham số hóa cho các dạng phụ tải điển hình: Giáo trình cung cấp bảng cài đặt mẫu ba tham số ($T\text{-Start}$, $U\text{-Start}$, $T\text{-Stop}$) trên thiết bị PFE-08 cho từng ứng dụng thực tế:
    • Tải băng chuyền (quán tính lớn, mô men cản khởi động cao): $T\text{-Start} = 25\text{s}$, $U\text{-Start} = 30%$, $T\text{-Stop} = 30\text{s}$.
    • Tải máy bơm nước (mô men cản tăng theo tốc độ): $T\text{-Start} = 10\text{s}$, $U\text{-Start} = 30%$, $T\text{-Stop} = 20\text{s}$.
    • Tải quạt gió công nghiệp: $T\text{-Start} = 15\text{s}$, $U\text{-Start} = 50%$, $T\text{-Stop} = 0\text{s}$ (dừng tự do).
  • Tích hợp giao thức truyền thông công nghiệp: Biến tần LS SV-iG5A được trang bị chuẩn truyền thông RS-485 qua các cổng $S+, S-$ với các tham số cấu hình: giao thức I59 (0: Modbus RTU, 1: LS BUS), địa chỉ trạm I60 ($1 \div 250$), tốc độ truyền I61 (0: 1200 bps, 1: 2400 bps, 2: 4800 bps, 3: 9600 bps, 4: 19200 bps), và thời gian đáp ứng truyền thông I64 ($2 \div 100\text{ms}$). Biến tần Siemens MM440 tích hợp cổng USS và giao tiếp mở rộng Profibus-DP.

Đối tượng sử dụng giáo trình

  1. Sinh viên và Học viên: Tài liệu học tập chính thức cho học sinh – sinh viên nghề Điện công nghiệp, ngành Công nghệ Kỹ thuật Điều khiển và Tự động hóa ở trình độ Cao đẳng và Đại học. Người học cần đáp ứng các điều kiện tiên quyết về kiến thức phân tích mạch điện xoay chiều 3 pha, nguyên lý máy điện không đồng bộ và khí cụ đóng cắt trong môn Trang bị điện.
  2. Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để lập kế hoạch bài giảng (15 giờ lý thuyết), tổ chức các bài tập thực hành phân tích trên panel thí nghiệm (27 giờ thực hành) và thiết lập ngân hàng câu hỏi kiểm tra đánh giá (3 giờ).
  3. Kỹ thuật viên bảo trì và Tự học: Tài liệu tham khảo kỹ thuật cho nhân viên vận hành tại các nhà máy có sử dụng hệ thống truyền động băng tải, trạm bơm nước, quạt gió công nghiệp; hỗ trợ tra cứu nhanh bảng mã lỗi F0001–F0221, cảnh báo A0501–A0923 và phương pháp chẩn đoán lỗi tại chỗ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn làm tài liệu học tập chính cho học sinh – sinh viên chuyên ngành Điện công nghiệp, Điều khiển và Tự động hóa tại các trường cao đẳng nghề, trường đại học kỹ thuật, đồng thời là tài liệu tham khảo cho kỹ thuật viên bảo trì hệ thống truyền động điện trong các doanh nghiệp sản xuất.

2. Người học cần có kiến thức nền tảng nào trước khi tiếp cận mô đun này?

Người học bắt buộc phải hoàn thành ba học phần tiên quyết gồm: Mạch điện (nắm vững tính toán mạch xoay chiều ba pha), Máy điện (hiểu rõ nguyên lý cấu tạo và đường đặc tính của động cơ không đồng bộ, động cơ một chiều, động cơ đồng bộ), và Trang bị điện (thao tác thành thạo các khí cụ đóng cắt, bảo vệ như Aptomat, Rơ le nhiệt, Contactor).

3. Điểm khác biệt của giáo trình này so với các tài liệu lý thuyết truyền động điện thuần túy là gì?

Giáo trình kết hợp chặt chẽ giữa tính toán động học phần cơ (quy đổi mô men, xác định độ cứng $\beta$) với tài liệu hướng dẫn kỹ thuật chi tiết của các thiết bị thực tế. Tài liệu cung cấp toàn bộ bảng mã tham số cài đặt, sơ đồ đấu dây chân cẳng (Terminal), mã chẩn đoán sự cố của biến tần LS SV-iG5A, Siemens MM440 và bộ khởi động mềm PFE-08.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học cần bám sát tiến trình 4 bài: nắm vững công thức quy đổi tải và đặc tính cơ ở Bài 1, sau đó đọc hiểu sơ đồ cổng vào/ra, quy trình cài đặt tham số trên bàn phím (Keypad) và trên cọc đấu dây (Terminal) ở Bài 2 và Bài 3. Khi thực hành, cần đối chiếu với các bảng tham số chuẩn (P0003–P3900, ACC, dEC, drv, Frq) và bảng xử lý mã lỗi đi kèm.

5. Có những tài liệu bổ trợ hoặc thiết bị nào tương đương có thể tham khảo cùng giáo trình?

Ngoài các thiết bị trọng tâm trong giáo trình (PFE-08, SV-iG5A, MM440), người học có thể đối chiếu nguyên lý với tài liệu kỹ thuật của các dòng biến tần công nghiệp cùng phân khúc được liệt kê trong giáo trình như Schneider (Altivar 11, 21, 31, 61, 71), Omron (3G3JX dải công suất 0.4–400 kW), Siemens (Micromaster 420), và các dòng mở rộng của LS (SV004IG5A đến SV220IG5A).

Kết luận

Giáo trình Truyền Động Điện (Mã mô đun: MĐ28) cung cấp hệ thống kiến thức toàn diện từ tính toán cơ học truyền động, khảo sát trạng thái làm việc tĩnh và động, đến việc đấu nối, cấu hình tham số và xử lý sự cố trên các bộ biến đổi bán dẫn công nghiệp.

Lộ trình học tập đề xuất: $$\text{Cơ học truyền động (Bài 1)} \longrightarrow \text{Bộ khởi động mềm (Bài 2)} \longrightarrow \text{Bộ biến tần (Bài 3)} \longrightarrow \text{Bộ điều khiển Servo (Bài 4)}$$

Để mở rộng kiến thức, người học nên kết hợp nghiên cứu tài liệu hướng dẫn sử dụng (User Manual) của các nhà sản xuất LS Industrial Systems, Siemens, Fairford, Schneider Electric và các tiêu chuẩn an toàn lắp đặt điện công nghiệp hiện hành.
