Tổng quan về giáo trình

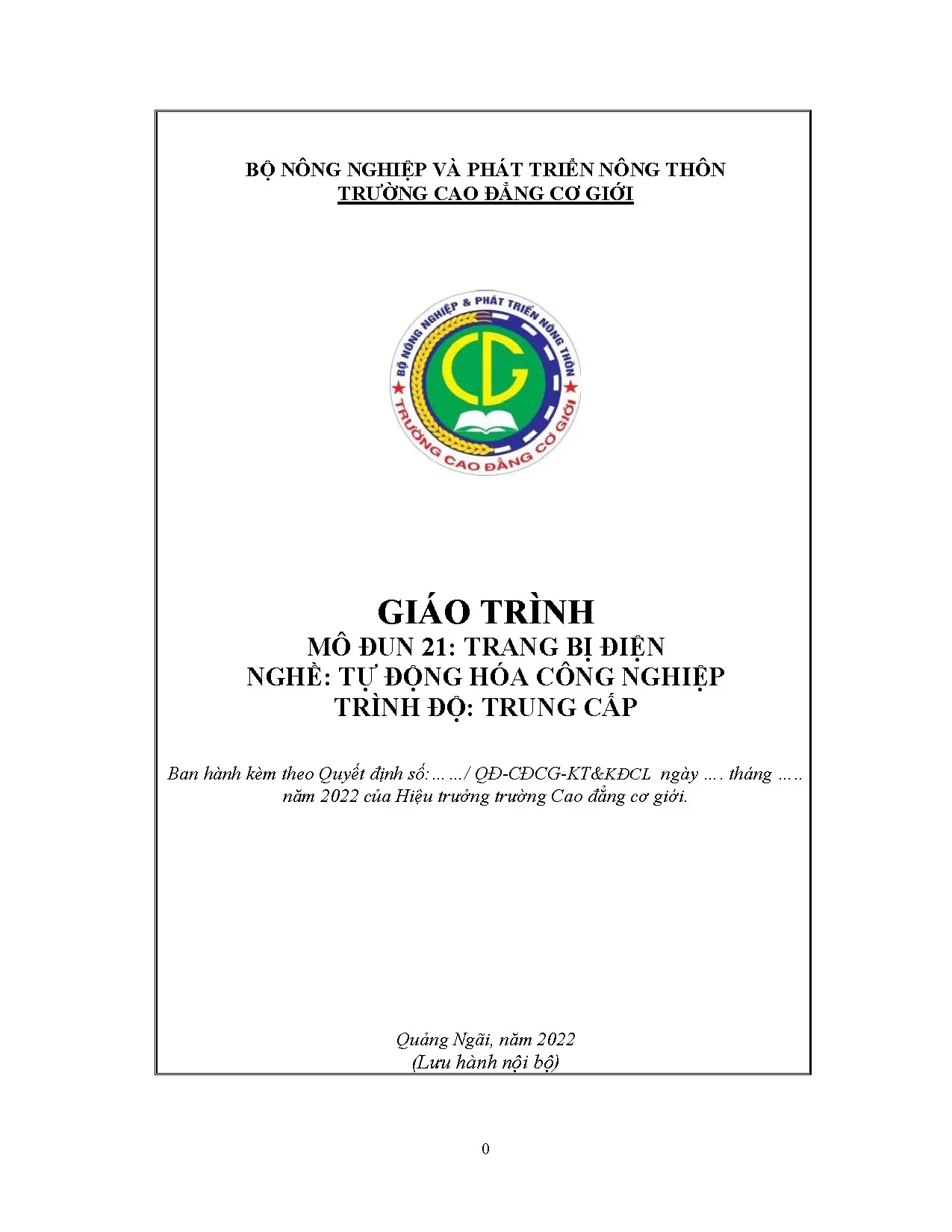

Giáo trình Mô đun 21: Trang bị điện (Mã mô đun: MĐ 21) do Bùi Quang Toản làm chủ biên, được ban hành theo Quyết định của Hiệu trưởng Trường Cao đẳng Cơ giới (Quảng Ngãi) năm 2022. Đây là tài liệu học tập chuyên môn thuộc khối kiến thức ngành nghề bắt buộc trong Chương trình khung đào tạo nghề Tự động hóa công nghiệp trình độ Trung cấp, với tổng thời lượng thực hiện là 120 giờ (tương đương 5 tín chỉ), phân bổ thành 28 giờ lý thuyết, 84 giờ thực hành/thí nghiệm/thảo luận/bài tập và 8 giờ kiểm tra.
Trong tiến trình đào tạo, mô đun được bố trí giảng dạy sau các môn học cơ sở như Điện kỹ thuật (MH 09), Vẽ kỹ thuật (MH 10), Máy điện (MĐ 11), Điện cơ bản (MĐ 12) và Kỹ thuật điện tử cơ bản (MĐ 13). Nội dung mô đun đóng vai trò nền tảng để người học tiếp thu các mô đun chuyên sâu tiếp theo như Trang bị điện 2 (CĐ), PLC nâng cao (MĐ 20), Thiết bị và hệ thống tự động (MĐ 22) và Lắp đặt vận hành hệ thống cơ điện tử (MĐ 26).
Mục tiêu đào tạo của giáo trình hướng tới việc cung cấp hệ thống kiến thức (chuẩn A1) về nguyên lý, phương pháp điều chỉnh tốc độ động cơ điện xoay chiều 3 pha và động cơ một chiều; phương pháp đọc, vẽ, phân tích sơ đồ mạch điều khiển rơle - công tắc tơ; quy trình trang bị điện cho máy cắt gọt kim loại và cơ cấu sản xuất. Về năng lực tự chủ và trách nhiệm (chuẩn C1), giáo trình định hình tác phong kỹ thuật, tính chủ động và việc tuân thủ quy chuẩn an toàn lao động trong môi trường công nghiệp.
Điểm đặc trưng trong cấu trúc của giáo trình là thiết kế theo hình thức mô đun tích hợp, kết hợp đồng bộ giữa lý thuyết giải tích đặc tính cơ truyền động điện và quy trình hướng dẫn thực hành 8 bước từ khảo sát sơ đồ, lập bảng kê thiết bị, đi dây đến đo kiểm và phân tích sự cố.
Nội dung kiến thức cốt lõi
Các chương/chủ đề chính
Nội dung giáo trình được tổ chức thành 3 bài học chuyên đề, phân chia logic theo tiến trình từ cơ sở truyền động điện đến mạch điều khiển logic khí cụ và ứng dụng thực tế trên thiết bị công nghiệp:
- Bài 1: Điều chỉnh tốc độ động cơ điện (Mã bài: MĐ21-01, thời lượng 30 giờ: 7 giờ lý thuyết, 21 giờ thực hành, 2 giờ kiểm tra): Tập trung vào lý thuyết điều chỉnh tốc độ truyền động điện. Bài học phân tích các chỉ tiêu kỹ thuật gồm phạm vi điều chỉnh $D = \frac{n_{\max}}{n_{\min}}$, độ trơn $\gamma = \frac{n_{i+1}}{n_i}$, hướng điều chỉnh, độ cứng đặc tính cơ $\beta = \frac{\Delta M}{\Delta n}$, độ ổn định và tính kinh tế. Trọng tâm bài học đi sâu vào phương trình đặc tính cơ của động cơ điện một chiều kích từ độc lập (ĐC - DC KTĐL):
$$n = \frac{U_{đm}}{K_E \Phi_{đm}} - \frac{R_ư + R_p}{9,55(K_E \Phi_{đm})^2} M_{đt}$$
Các giải pháp thay đổi điện trở phụ mạch phần ứng $R_p$, thay đổi từ thông $\Phi$, thay đổi điện áp phần ứng và hệ thống Máy phát - Động cơ (F - Đ). Đối với động cơ không đồng bộ (ĐKB) 3 pha, bài học phân tích phương trình mô men theo hệ số trượt $s$:
$$M = \frac{3 U_{1P}^2 \frac{R'_2}{s}}{9,55 \omega_0 \left[\left(R_1 + \frac{R'_2}{s}\right)^2 + X_n^2\right]}$$
Đi kèm các phương pháp điều chỉnh: thay đổi điện áp nguồn (cuộn kháng, biến áp tự ngẫu, đổi nối $Y - \Delta$), thay đổi điện trở mạch rôto dây quấn, thay đổi số đôi cực từ $p$ và thay đổi tần số nguồn cung cấp $f$.
- Bài 2: Tự động khống chế truyền động điện (Mã bài: MĐ22-02, thời lượng 35 giờ: 11 giờ lý thuyết, 22 giờ thực hành, 2 giờ kiểm tra): Trình bày quy tắc thể hiện sơ đồ mạch động lực và mạch điều khiển; 4 nguyên tắc điều khiển tự động gồm: nguyên tắc thời gian (sử dụng rơle thời gian $1RTh, 2RTh$), nguyên tắc tốc độ (sử dụng rơle tốc độ kiểu cảm ứng hoặc công tắc tơ gia tốc $1G, 2G, 3G$), nguyên tắc dòng điện (sử dụng rơle dòng điện $RH$ trong hãm ngược đảo chiều), và nguyên tắc vị trí (sử dụng công tắc hành trình $KH$). Phân tích chi tiết các sơ đồ điển hình: mở máy trực tiếp động cơ 3 pha rôto lồng sóc (Hình 2.11a, 2.11b), đảo chiều quay gián tiếp (Hình 2.16a, 2.16b) và đảo chiều quay trực tiếp dùng nút ấn liên động cơ khí kép (Hình 2.20, 2.21).
- Bài 3: Trang bị điện cho máy công nghiệp (Thời lượng phân bổ trong cấu trúc mô đun): Cung cấp kiến thức trang bị điện cho nhóm máy cắt gọt kim loại (máy tiện, máy phay, máy bào, máy mài, máy khoan) và các cơ cấu sản xuất dùng chung (cầu trục, băng tải, thang máy, lò điện công nghiệp).
Kiến thức nền tảng được xây dựng
Giáo trình xác lập cơ sở tính toán thông số điện - cơ thông qua các công thức giải tích:
- Xác định điện trở nội phần ứng động cơ một chiều:
$$R_ư = \frac{U_{đm} I_{đm} - P_{đm}}{2 I_{đm}^2} = \frac{U_{đm}}{2 I_{đm}}(1 - \eta)$$
- Tính toán điện trở mở máy để hạn chế dòng mở máy:
$$I_{mm} = \frac{U_{đm}}{R_ư + R_p} = (2 \div 2,5)I_{đm}$$
- Xác định mô men tới hạn $M_{th}$ và hệ số trượt tới hạn $s_{th} = \frac{R'_2}{X_n}$ của động cơ không đồng bộ 3 pha.
- Quy tắc chuẩn hóa bản vẽ mạch điện: biểu diễn khí cụ ở trạng thái chưa tác động (không có điện), hạn chế giao chéo dây dẫn, thống nhất ký hiệu số đầu nối dây giữa mạch động lực và mạch điều khiển.
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Tính toán chọn lựa công suất động cơ, khí cụ đóng cắt (cầu dao CD, công tắc tơ K, T, N), thiết bị bảo vệ (cầu chì CC, rơle nhiệt RN) và dây dẫn phù hợp với bảng kê trang bị điện.
- Kỹ năng phân tích (Analytical skills): Đọc, bóc tách và phân tích logic làm việc của sơ đồ nguyên lý; nhận dạng đặc tính cơ tự nhiên và đặc tính cơ nhân tạo; nhận diện điểm làm việc ổn định trên đường đặc tính cơ.
- Kỹ năng thực hành nghề nghiệp (Practical competencies): Thực hiện quy trình lắp ráp tủ điện điều khiển 8 bước; sử dụng Ohm kế đo kiểm thông mạch và chẩn đoán ngắn mạch cuộn hút, hở mạch điều khiển; thao tác đảo thứ tự 2 pha để đổi chiều quay động cơ; thiết lập các bài thử nghiệm mô phỏng sự cố thực tế như tác động nút test rơle nhiệt RN hoặc mất pha nguồn.
Phương pháp giảng dạy và học tập
Giáo trình quy định cụ thể định hướng sư phạm và phương pháp đánh giá theo quy chế đào tạo nghề hiện hành:
Phương pháp sư phạm
- Đối với giảng viên: Áp dụng phương pháp dạy học tích cực, tích hợp giữa lý thuyết và thực hành. Giảng viên trình chiếu slide, thuyết trình ngắn nêu vấn đề, hướng dẫn học sinh phân tích sơ đồ nguyên lý. Trong các buổi rèn luyện kỹ năng, giảng viên thực hiện thao tác mẫu, phân chia nhóm học tập, trực tiếp giám sát và sửa chữa sai sót thao tác tại xưởng.
- Đối với người học: Thực hiện học tập theo nhóm nhỏ từ 2 đến 3 người. Mỗi thành viên được phân công nghiên cứu trước nội dung tài liệu, chuẩn bị chủ đề thảo luận, ghi chép nhật ký thực hành và phối hợp thực hiện phép đo, đấu nối mạch điện. Người học bắt buộc phải tham dự tối thiểu 70% tổng thời lượng mô đun; trường hợp vắng quá 30% thời lượng tích hợp sẽ không đủ điều kiện dự thi kết thúc mô đun.
Bài tập và quy trình thực hành 8 bước
Tất cả các bài thực hành lắp ráp mạch điều khiển khống chế truyền động điện đều được chuẩn hóa theo trình tự 8 bước nghiêm ngặt:
- Khảo sát sơ đồ nguyên lý mạch điện (phân tích liên động, bảo vệ).
- Vẽ sơ đồ đi dây thiết bị.
- Lựa chọn và gá lắp thiết bị lên bảng/tủ điện thực hành theo bảng kê trang bị.
- Lắp ráp và dùng Ohm kế kiểm tra mạch điều khiển.
- Lắp ráp và đo thông mạch mạch động lực.
- Vận hành mạch điện không tải và có tải.
- Thực hiện mô phỏng sự cố (tác động nút test RN, hở tiếp điểm duy trì, hở mạch 1 pha nguồn).
- Viết báo cáo kỹ thuật tổng kết quá trình thực hành và giải thích nguyên nhân sai hỏng.
Phương pháp đánh giá kết quả học tập
Hệ thống đánh giá tuân thủ quy chế đào tạo ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:
| Thành phần đánh giá |
Hình thức và thời điểm tổ chức |
Trọng số |
Chuẩn đầu ra đánh giá |
| Kiểm tra thường xuyên (Hệ số 1) |
Hỏi miệng / Thuyết trình / Báo cáo (sau 10 giờ học) |
40% (kết hợp với ĐK) |
A1, C1 |
| Kiểm tra định kỳ (Hệ số 2) |
Tự luận / Trắc nghiệm / Thực hành (8 bài sau mỗi 20 giờ thực hành) |
|
A2, B1, B2, C1, C2 |
| Thi kết thúc mô đun |
Vấn đáp và thao tác thực hành trên mô hình thiết bị (sau 120 giờ) |
60% |
A1, A2, B1, B2, B3, C1, C2 |
Điểm đánh giá thành phần và điểm thi kết thúc môn học được chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.
Điểm nổi bật và cập nhật
- Tính định lượng và giải tích rõ ràng: Giáo trình không chỉ mô tả định tính các phương pháp điều chỉnh mà xây dựng đầy đủ hệ thống phương trình giải tích đặc tính cơ $n = f(M)$ và $n = f(I)$. Các thông số sụt áp, độ cứng đặc tính cơ $\beta$, dòng điện mở máy $I_{mm}$ và hệ số trượt tới hạn $s_{th}$ đều đi kèm ví dụ tính toán số liệu cụ thể (như bài toán tính toán động cơ một chiều $15\text{ kW} - 220\text{ V} - 81,5\text{ A}$ để chọn điện trở phụ $R_p = 1,13\ \Omega$).
- Chuẩn hóa quy trình thực hành công nghiệp: Giáo trình chuyển hóa các sơ đồ nguyên lý trừu tượng thành sơ đồ đi dây trực quan với hệ thống đánh số nút dây chi tiết (ví dụ: dây số 1, 3, 5, 4, 6, 8, N, 2 trên mạch mở máy trực tiếp). Cách tiếp cận này giúp học sinh tiếp cận sát với tiêu chuẩn lắp ráp tủ bảng điện công nghiệp thực tế.
- Tích hợp nội dung chẩn đoán và xử lý sự cố: Nội dung thực hành dành riêng một bước cho việc mô phỏng sự cố kỹ thuật có chủ đích (sự cố mất pha, sự cố nhảy rơle nhiệt, sự cố hỏng tiếp điểm tự duy trì), giúp hình thành kỹ năng tư duy chẩn đoán và an toàn vận hành cho người học.
- Kế thừa hệ thống tài liệu chuyên ngành kinh điển: Giáo trình tổng hợp và hệ thống hóa kiến thức từ các tài liệu học thuật cơ bản của Việt Nam gồm:
- Trang bị điện - điện tử cho máy công nghiệp dùng chung - Vũ Quang Hồi (NXB Giáo dục, 1996).
- Điều khiển tự động truyền động điện - Trịnh Đình Đề (NXB Đại học và Trung học chuyên nghiệp, 1983).
- Các đặc tính của động cơ trong truyền động điện - Bùi Đình Tiếu dịch (NXB Khoa học và Kỹ thuật, 1979).
- Truyền động điện tự động - Bùi Đình Tiếu, Đặng Duy Nhi (NXB Khoa học và Kỹ thuật, 1982).
- Phân tích mạch điện máy cắt gọt kim loại - Võ Hồng Căn, Phạm Thế Hựu (NXB Công nhân kỹ thuật, 1982).
Đối tượng sử dụng giáo trình
- Sinh viên/Học sinh đào tạo nghề: Giáo trình được thiết kế trực tiếp cho học sinh theo học trình độ Trung cấp nghề Tự động hóa công nghiệp. Đồng thời, giáo trình là tài liệu học tập phù hợp cho các chương trình bồi dưỡng nghề ngắn hạn và sơ cấp kỹ thuật điện xí nghiệp.
- Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học, mô đun nền tảng trong chương trình đào tạo gồm: Điện kỹ thuật (MH 09), Vẽ kỹ thuật (MH 10), Máy điện (MĐ 11), Điện cơ bản (MĐ 12), Kỹ thuật điện tử cơ bản (MĐ 13) và AutoCAD (MĐ 14). Người học cần nắm vững nguyên lý hoạt động của máy điện một chiều, máy điện xoay chiều 3 pha và kỹ năng đọc ký hiệu quy ước bản vẽ điện.
- Giảng viên chuyên ngành: Giảng viên sử dụng tài liệu làm khung đề cương bài giảng tích hợp lý thuyết - thực hành, căn cứ xây dựng phiếu hướng dẫn thực hành, ngân hàng câu hỏi kiểm tra vấn đáp và tiêu chí đánh giá kỹ năng trên bảng pan/mô hình thiết bị.
- Kỹ thuật viên và công nhân xí nghiệp: Tài liệu cung cấp giá trị tham khảo kỹ thuật trong việc tra cứu sơ đồ nguyên lý, hiểu nguyên tắc liên động - bảo vệ, phục vụ công tác bảo trì, sửa chữa mạch điện điều khiển trong các phân xưởng sản xuất cơ khí và nhà máy công nghiệp.
Câu hỏi thường gặp
1. Giáo trình này được thiết kế dành cho đối tượng nào?
Giáo trình áp dụng chính thức cho học sinh trình độ Trung cấp nghề Tự động hóa công nghiệp tại Trường Cao đẳng Cơ giới, đồng thời có thể dùng làm tài liệu tham khảo cho các lớp đào tạo ngắn hạn và công nhân kỹ thuật vận hành, bảo trì điện trong công nghiệp.
2. Người học cần đáp ứng những kiến thức nền tảng nào trước khi học mô đun này?
Người học cần hoàn thành các môn học tiên quyết bao gồm: Điện kỹ thuật (MH 09), Vẽ kỹ thuật (MH 10), Máy điện (MĐ 11), Điện cơ bản (MĐ 12) và Kỹ thuật điện tử cơ bản (MĐ 13) để nắm chắc lý thuyết máy điện, định luật mạch điện và ký hiệu khí cụ điện.
3. Cấu trúc bài thực hành trong giáo trình có điểm gì đặc thù so với tài liệu lý thuyết thông thường?
Mỗi bài thực hành mạch điều khiển được thiết kế theo quy trình chuẩn hóa 8 bước: từ khảo sát nguyên lý, lập bảng kê thiết bị, vẽ sơ đồ đi dây, lắp mạch điều khiển, lắp mạch động lực, vận hành, kiểm tra mô phỏng sự cố kỹ thuật đến viết báo cáo kết quả và giải thích nguyên nhân hư hỏng.
4. Người học cần tuân thủ những nguyên tắc nào để tự học mô đun hiệu quả?
Người học cần đọc trước nội dung giáo trình và tài liệu tham khảo trước buổi học, chủ động tổ chức học nhóm từ 2 đến 3 người, tham gia đầy đủ tối thiểu 70% thời lượng tích hợp trên lớp và rèn luyện kỹ năng giải thích hiện tượng mạch điện thông qua các bài tập kiểm tra bằng đồng hồ Ohm kế.
5. Những nguồn tài liệu bổ trợ chính được trích dẫn trong giáo trình là gì?
Tài liệu kế thừa nội dung từ các giáo trình chuyên ngành kinh điển của các tác giả: Vũ Quang Hồi (Trang bị điện - điện tử cho máy công nghiệp dùng chung), Trịnh Đình Đề (Điều khiển tự động truyền động điện), Bùi Đình Tiếu (Truyền động điện tự động, Các đặc tính của động cơ trong truyền động điện) và Võ Hồng Căn (Phân tích mạch điện máy cắt gọt kim loại).
Kết luận
Giáo trình Mô đun 21: Trang bị điện của Trường Cao đẳng Cơ giới là tài liệu đào tạo chuyên môn chuẩn hóa dành cho ngành Tự động hóa công nghiệp hệ Trung cấp. Giáo trình đã giải quyết mối liên kết giữa cơ sở giải tích đặc tính cơ truyền động điện với việc ứng dụng khí cụ điện để thiết kế và vận hành các mạch tự động khống chế tiêu biểu.
Học phần này đóng vai trò cầu nối bản lề trong lộ trình đào tạo, tạo nền tảng vững chắc để sinh viên tiếp thu các kiến thức chuyên môn cao hơn ở giai đoạn sau như: PLC cơ bản (MĐ 19), PLC nâng cao (MĐ 20), Thiết bị và hệ thống tự động (MĐ 22), Vi điều khiển (MĐ 23), Điều khiển khí nén - thủy lực (MĐ 25) và Lắp đặt vận hành hệ thống cơ điện tử (MĐ 26). Quá trình học tập đòi hỏi sự kết hợp chặt chẽ giữa việc tự đọc tài liệu lý thuyết, thảo luận nhóm và thực hành rèn luyện kỹ năng trực tiếp trên các mô hình thiết bị điện công nghiệp chuẩn.
