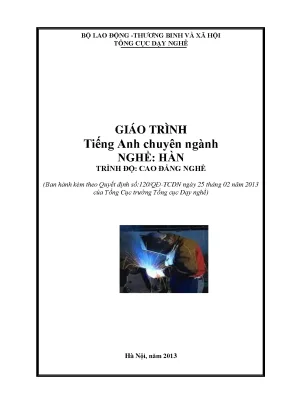

THÔNG TIN THƯ MỤC VÀ ĐẶC TẢ HỌC THUẬT GIÁO TRÌNH ANH VĂN CHUYÊN NGÀNH HÀN

Tổng quan về giáo trình

Giáo trình Anh văn chuyên ngành Hàn (Mã môn học: MH 22) là tài liệu đào tạo chuyên môn nghề được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng Cục trưởng Tổng cục Dạy nghề (nay thuộc Bộ Lao động - Thương binh và Xã hội). Tài liệu do Tổ môn Ngoại ngữ thuộc Trường Cao đẳng nghề Giao thông vận tải Trung ương 2 biên soạn, với sự chủ biên của tác giả Trịnh Thị Kim Huế. Trong khung chương trình đào tạo trình độ Cao đẳng nghề, môn học được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung theo quy định.

Mục tiêu học tập (Learning Outcomes) của giáo trình được xác định qua 6 tiêu chuẩn đầu ra cụ thể:

  1. Đọc hiểu các ký hiệu và ký tự quy ước trên bản vẽ kỹ thuật cơ khí - hàn bằng tiếng Anh.
  2. Đọc hiểu tài liệu hướng dẫn kỹ thuật về nguyên lý và quy trình vận hành các loại thiết bị, máy hàn.
  3. Đọc hiểu tài liệu kỹ thuật về các chủng loại vật liệu cơ bản và vật liệu tiêu hao trong ngành hàn.
  4. Đọc hiểu văn bản mô tả quy trình hàn và các phương pháp xử lý nhiệt theo hệ thống tiêu chuẩn kỹ thuật quốc tế.
  5. Dịch thuật tài liệu kỹ thuật chuyên ngành từ tiếng Anh sang tiếng Việt.
  6. Soạn thảo văn bản quy trình hàn (Welding Procedure Specification) bằng tiếng Anh.

Về cấu trúc, giáo trình được thiết kế với tổng thời lượng 90 giờ, bao gồm 40 giờ lý thuyết, 46 giờ thực hành/bài tập và 4 giờ kiểm tra. Nội dung học thuật chia thành 6 đơn vị bài học (Unit), 1 phần đáp án bài tập, 1 phần từ điển thuật ngữ - định nghĩa cơ bản và 1 danh mục tài liệu tham khảo. Cách tiếp cận của giáo trình đi từ việc chuẩn hóa hệ thống thuật ngữ, phân tích kết cấu mối nối và nhận diện khuyết tật, đến việc phân tích sâu các công nghệ hàn nóng chảy, kiểm soát quy trình và vận hành thiết bị.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình phân bổ theo 6 bài học chuyên đề với tiến trình phát triển kiến thức từ nhận diện cơ bản đến soạn thảo văn bản kỹ thuật phức tạp:

  • Unit 1: Terminology and standard (4 giờ lý thuyết): Cung cấp hệ thống từ vựng về quá trình hàn nóng chảy, bản chất dòng hồ quang điện (~6000°C), kim loại cơ bản (Base metal), kim loại đắp (Filler metal) và các thiết bị nguồn điện (Generator, Transformer, Rectifier). Giới thiệu hệ thống tiêu chuẩn quốc tế như ASME Boiler & Pressure Vessel Code, ASME Code for Pressure Piping, AWS D1.1 (Structural Welding Code - Steel), API 650 (bồn chứa dầu), API 1104 (đường ống dẫn) và hệ thống tiêu chuẩn JIS (Nhật Bản).
  • Unit 2: Welded joint and weld (4 giờ lý thuyết, 4 giờ thực hành): Khảo sát 5 loại liên kết hàn cơ bản gồm: liên kết giáp mối (Butt joint), chữ T (Tee joint), liên kết góc (Corner joint), liên kết chồng (Lap joint) và liên kết cạnh (Edge joint). Phân tích 4 vị trí hàn tiêu chuẩn: Hàn bằng (Flat - F), Hàn đứng (Vertical - V), Hàn ngửa (Overhead - OH), và Hàn ngang (Horizontal - H). Đi sâu vào phân loại hình học đường hàn: hàn góc (Fillet weld), hàn rãnh vát mép (Bevel, Vee, J, U, Square groove weld).
  • Unit 3: Imperfection welding (8 giờ lý thuyết, 8 giờ thực hành): Nhận diện các khuyết tật bề mặt và khuyết tật bên trong mối hàn: cháy chân (Undercut), chảy tràn (Overlap), rỗ khí (Porosity bao gồm gas pore, worm hole, surface pore), lẫn xỉ (Slag inclusion), lẫn vonfram (Tungsten inclusion), hàn không thấu/không ngấu (Lack of fusion/penetration) theo chuẩn tham chiếu IIW 4011, 4012, 4013. Phân loại cơ chế nứt mối hàn: nứt nóng (Hot crack), nứt nguội (Cold crack), nứt dọc (Longitudinal crack), nứt ngang (Transverse crack), nứt chân (Toe crack), nứt hố (Crater crack), nứt dưới đường hàn (Underbead crack).
  • Unit 4: Welding technology (10 giờ lý thuyết, 13 giờ thực hành, 1 giờ kiểm tra): Phân tích chi tiết 4 công nghệ hàn hồ quang công nghiệp chính:
    • Shielded Metal Arc Welding (SMAW / MMA): Hàn hồ quang tay dùng que hàn thuốc bọc, đặc tính dòng điện không đổi (drooping arc process).
    • Gas Metal Arc Welding (GMAW - MIG/MAG): Hàn hồ quang trong môi trường khí bảo vệ dùng dây điện cực nóng chảy cấp liên tục, 4 chế độ dịch chuyển kim loại (globular, short-circuiting, spray, pulsed-spray).
    • Gas Tungsten Arc Welding (GTAW / TIG / WIG): Hàn điện cực vonfram không nóng chảy trong môi trường khí trơ.
    • Submerged Arc Welding (SAW): Hàn hồ quang chìm dưới lớp thuốc bảo vệ dạng hạt rời.
  • Unit 5: Welding procedure (10 giờ lý thuyết, 13 giờ thực hành, 1 giờ kiểm tra): Định nghĩa cấu trúc của hệ thống tài liệu quản lý chất lượng hàn: Quy trình công nghệ hàn sơ bộ (PWPS), Đặc tính kỹ thuật quy trình hàn (WPS), Báo cáo phê duyệt quy trình (WPAR/PQR) và Thử nghiệm quy trình hàn (Welding procedure test).
  • Unit 6: Equipment and tools for welding (4 giờ lý thuyết, 8 giờ thực hành): Phân tích cấu tạo, chức năng của các công cụ phụ trợ, thiết bị bảo hộ cá nhân (PPE), kìm hàn, súng hàn, kính bảo hộ tự động và hệ thống thông gió.

Kiến thức nền tảng được xây dựng

  • Lý thuyết luyện kim và nhiệt luyện cơ bản trong hàn: Bản chất hình thành vũng hàn nóng chảy (molten pool/crater), sự phân rã của thuốc bọc để tạo khí bảo vệ và lớp xỉ hàn (slag blanket), quá trình kết tinh kim loại mối hàn và vùng ảnh hưởng nhiệt (Heat-Affected Zone - HAZ).
  • Nguyên lý điện học ứng dụng trong thiết bị hàn: Các đặc tính nguồn điện dòng một chiều cực tính nghịch (DCEP), cực tính thuận (DCEN), dòng điện xoay chiều (AC), quan hệ giữa điện áp hồ quang (voltage) và cường độ dòng điện (amperage).
  • Hệ thống kiểm định và đánh giá khuyết tật: Kiến thức về thử nghiệm không phá hủy (NDT) như kiểm tra trực quan (Visual Inspection), siêu âm (Ultrasonic Inspection), chụp ảnh phóng xạ (Radiography / X-ray) dựa trên các nghiên cứu kỹ thuật và quy chuẩn API 1104.

Kỹ năng phát triển

  • Kỹ năng đọc hiểu văn bản kỹ thuật: Phân tích bản vẽ, đọc hiểu thông số hình học mối nối (Góc vát Bevel angle, Khe hở đáy Root gap, Bề mặt chân Root face, Bề rộng mối hàn Weld width).
  • Kỹ năng ngữ pháp kỹ thuật chuyên ngành: Vận dụng thể bị động (Passive voice với thì hiện tại, quá khứ, tiếp diễn và động từ khuyết thiếu can, should, must, may), câu so sánh tính từ ngắn/dài trong đối chiếu kỹ thuật, thành lập danh từ ghép chuyên ngành cơ khí và cấu trúc câu điều kiện (Type 0, Type 1) để mô tả quan hệ nhân quả - quy tắc kỹ thuật.
  • Kỹ năng soạn thảo và xử lý lỗi kỹ thuật: Lập bảng chỉ dẫn kỹ thuật WPS, đối chiếu nguyên nhân gây ra khuyết tật hàn (do dòng điện quá cao, tốc độ hàn quá nhanh, hoặc nhiễm bẩn bề mặt) và phương pháp gia công sửa chữa (loại bỏ khuyết tật và hàn bổ sung).

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp giữa lý thuyết ngôn ngữ chuyên ngành và bối cảnh kỹ thuật cơ khí thực tế, phân bổ 40 giờ lý thuyết song song với 46 giờ thực hành và 4 giờ kiểm tra đánh giá.

Cấu trúc triển khai bài học

Mỗi bài học được tổ chức thành 4 phân đoạn chức năng cố định:

  1. Vocabulary & Explanation: Cung cấp danh mục từ vựng đối chiếu Anh - Việt kèm theo định nghĩa trích xuất từ các tổ chức tiêu chuẩn như AWS (American Welding Society) hoặc ASM.
  2. Grammar Focus: Hệ thống hóa các chủ điểm ngữ pháp thông dụng trong văn bản kỹ thuật (Thể bị động, Mạo từ a/an/the, Danh từ ghép, Cấp so sánh, Câu điều kiện).
  3. Main Text Reading: Các bài đọc học thuật mô tả chi tiết nguyên lý vận hành, thông số máy móc, hiện tượng hóa lý và cơ chế khuyết tật hàn.
  4. Reading Comprehension & Practice: Hệ thống câu hỏi kiểm tra khả năng trích xuất thông tin kỹ thuật, bài tập điền từ và bài tập chuyển đổi cấu trúc câu.

Phương pháp đánh giá kết quả học tập

Tiêu chuẩn đánh giá kết quả học tập của sinh viên được quy định cụ thể thông qua bảng trọng số và tiêu chí sau:

Nhóm tiêu chí Nội dung chi tiết Trọng số
I. Kiến thức (Knowledge) Trả lời chính xác định nghĩa kỹ thuật, công dụng của khí bảo vệ, ưu nhược điểm của các phương pháp hàn (SMAW, GMAW, GTAW, SAW) dựa trên văn bản đọc. 30% (0.3)
II. Kỹ năng (Skills) Kiểm tra độ đầy đủ và chuẩn xác của định nghĩa, khả năng giải thích lưu trình, các bước công nghệ và cấu trúc thành phần nguyên lý. 50% (0.5)
III. Ý thức (Attitude) Chuyên cần (đúng giờ), tính trung thực trong học tập, độ cẩn thận và chính xác trong thao tác, tính tự tin, khả năng hoàn thành nhiệm vụ đúng thời hạn. 20% (0.2)

Hướng dẫn tự học

Người học được hướng dẫn rèn luyện kỹ năng dịch thuật hai chiều (Anh - Việt và Việt - Anh) dựa trên phần tra cứu từ vựng đối chiếu tại Unit 1 - Unit 6, kiểm tra kết quả qua phần Trả lời các câu hỏi và bài tập (trang 95–106) và hệ thống hóa kiến thức thông qua phần Thuật ngữ và định nghĩa trong hàn kim loại (trang 107–112).

Điểm nổi bật và cập nhật

Nội dung giáo trình được tổng hợp và tham chiếu trực tiếp từ các khung đào tạo nghề quốc tế và các hệ tiêu chuẩn công nghiệp:

  • Tham chiếu tài liệu chuẩn quốc tế: Tích hợp tài liệu đào tạo từ các tổ chức chứng nhận nghề như City & Guilds và Đại học Sunderland (Anh Quốc); đồng thời trích xuất các quy phạm kỹ thuật thuộc hệ thống ASM (American Society for Metals), ANSI (American National Standards Institute), AWS (American Welding Society).
  • Trích dẫn nghiên cứu chuyên sâu về NDT và đánh giá khuyết tật: Đưa vào tài liệu các kết luận nghiên cứu thực nghiệm của H. Chin Quan và I. Scott (Research Techniques in Nondestructive Testing, Nhà xuất bản Sharpe) về hiệu năng người vận hành máy kiểm tra NDT; nghiên cứu của E. Manuel (1993, Developments in Ultrasonic Inspection for Total Inspection of Pipeline Girth Welds, Hội thảo Nghiên cứu Đường ống lần thứ 8, Houston, Texas) về định lượng khuyết tật rỗ khí theo diện tích hình chiếu.
  • Phân loại lỗi theo tiêu chuẩn Viện Hàn Quốc tế (IIW): Định danh các dạng lỗi hàn không thấu theo mã tham chiếu chuẩn hóa IIW 4011, IIW 4012 và IIW 4013.
  • Gắn liền với ứng dụng sản xuất thực tế: Đưa ra các ví dụ cụ thể về ứng dụng hàn SMAW trong chế tạo kết cấu thép, sửa chữa công nghiệp; ứng dụng GMAW/FCAW trong tự động hóa rô-bốt; GTAW trong gia công ống thép không gỉ, hợp kim nhôm, đồng, magiê; và SAW trong hàn dầm, tấm dày với năng suất đắp đạt xấp xỉ 45 kg/h (100 lb/h) so với mức tối đa 5 kg/h (10 lb/h) của hàn hồ quang tay.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuyên biệt cho các nhóm đối tượng trong hệ thống giáo dục nghề nghiệp và kỹ thuật cơ khí:

  • Sinh viên ngành Hàn và Cơ khí chế tạo: Sinh viên theo học hệ Cao đẳng nghề ngành Hàn hoặc các chuyên ngành kỹ thuật liên quan (Cắt gọt kim loại, Chế tạo kết cấu, Cơ khí sửa chữa).
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung cơ bản theo quy định của Tổng cục Dạy nghề / Bộ Lao động - Thương binh và Xã hội; nắm vững kiến thức cơ sở về công nghệ kim loại, vật liệu cơ khí và nguyên lý gia công hàn.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức cho môn học Anh văn chuyên ngành Hàn (MH 22) với khung phân phối 90 giờ, tích hợp thang tiêu chí đánh giá năng lực học sinh - sinh viên.
  • Kỹ thuật viên và cán bộ kiểm soát chất lượng (QC/Welding Inspector): Làm tài liệu tham khảo để tra cứu hệ thống thuật ngữ song ngữ, đọc hiểu các tiêu chuẩn công nghiệp (ASME, API, AWS) và biểu mẫu báo cáo quy trình hàn (WPS/PQR).

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho học sinh, sinh viên theo học trình độ Cao đẳng nghề ngành Công nghệ Hàn, giáo viên giảng dạy ngoại ngữ chuyên ngành kỹ thuật, cùng kỹ thuật viên hàn cần đọc hiểu tài liệu quốc tế.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần hoàn thành các môn học chung theo chương trình đào tạo của Bộ Lao động - Thương binh và Xã hội, có trình độ tiếng Anh cơ bản (nắm được các thì cơ bản, từ loại) và hiểu biết cơ sở về các phương pháp hàn kim loại.

3. Điểm khác biệt của tài liệu này so với giáo trình tiếng Anh thông thường?

Giáo trình tích hợp ngữ pháp văn bản kỹ thuật trực tiếp vào bối cảnh nghề hàn (như câu bị động mô tả thao tác cơ khí, câu điều kiện mô tả an toàn và xử lý khuyết tật), đồng thời cung cấp các văn bản kỹ thuật nguyên bản trích xuất từ tiêu chuẩn AWS, ASME, API và IIW.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học nên học từ vựng và thuật ngữ chuyên ngành trước mỗi bài, đọc kỹ phần phân tích ngữ pháp, làm đầy đủ bài tập trong Unit 1 - Unit 6, sau đó đối chiếu kết quả với phần Trả lời các câu hỏi và bài tập ở trang 95 và tra cứu định nghĩa tại trang 107.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Cuối giáo trình tích hợp sẵn 3 phần bổ trợ:

  • Mục VI: Trả lời các câu hỏi và bài tập (trang 95–106).
  • Mục VII: Thuật ngữ và định nghĩa trong hàn kim loại (trang 107–112).
  • Mục VIII: Tài liệu tham khảo liệt kê các giáo trình, tiêu chuẩn quốc tế và bài báo khoa học liên quan (trang 113).

Kết luận

Giáo trình Anh văn chuyên ngành Hàn (MH 22) cung cấp hệ thống ngữ liệu kỹ thuật chuẩn mực, tích hợp giữa thuật ngữ chuyên sâu ngành cơ khí - hàn và ngữ pháp văn bản kỹ thuật tiếng Anh. Lộ trình đào tạo 90 giờ dẫn dắt người học từ việc chuẩn hóa thuật ngữ và tiêu chuẩn quốc tế (ASME, AWS, API, JIS), phân tích các loại liên kết - vị trí hàn, nhận diện và phân tích cơ chế khuyết tật mối hàn, đến việc làm chủ nguyên lý các công nghệ hàn hiện đại (SMAW, GMAW, GTAW, SAW) và quy cách lập hồ sơ kiểm soát chất lượng (WPS/PQR). Tài liệu đóng vai trò là cơ sở học thuật giúp người học nghề tiếp cận các quy phạm kỹ thuật quốc tế và đáp ứng yêu cầu sản xuất trong môi trường hội nhập kỹ thuật.
