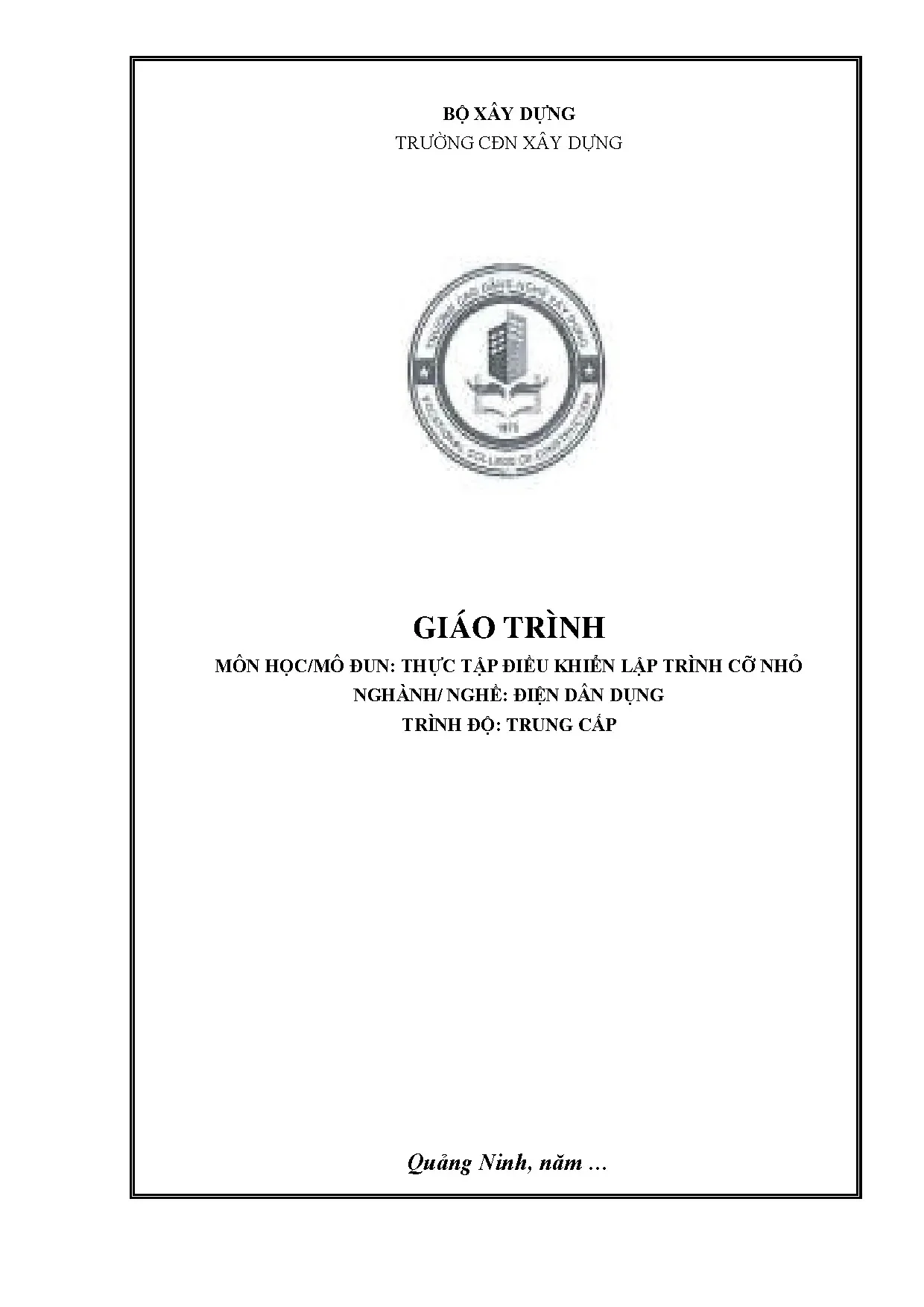

1 BỘ XÂY DỰNG TRƯỜNG CĐN XÂY DỰNG GIÁO TRÌNH MÔN HỌC/MÔ ĐUN: THỰC TẬP ĐIỀU KHIỂN LẬP TRÌNH CỠ NHỎ NGHÀNH/ NGHỀ: ĐIỆN DÂN DỤNG TRÌNH ĐỘ: TRUNG CẤP Quảng Ninh, năm … 2 3 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình Thực tập điều khiển, lập trình cỡ nhỏ là một trong những môn học chuyên ngành được biên soạn dựa trên chương trình khung và chương trình chi tiết của trường Cao Đẳng nghề Xây dựng ban hành năm 2017 dành cho hệ Cao Đẳng Nghề Điện công nghiệp. Giáo trình được biên soạn làm tài liệu học tập, giảng dạy nên giáo trình đã được xây dựng ở mức độ đơn giản và dễ hiểu nhất.
Khi biên soạn, nhóm biên soạn đã dựa trên kinh nghiệm giảng dạy, tham khảo đồng nghiệp và tham khảo ở nhiều giáo trình hiện có để phù hợp với nội dung chương trình đào tạo của nhà trường và phù hợp với mục tiêu đào tạo, nội dung lý thuyết được biên soạn gắn với nhu cầu thực tế. Giáo trình này gồm 11 bài Bài 1: Lập trình trực tiếp trên Logo mạch điều khiển chiếu sáng theo thời gian Bài 2: Lập trình trực tiếp trên Logo mạch điều khiển hệ thống bơm nước mưa Bài 3 : Lập trình trực tiếp trên Logo mạch điều khiển hệ thống báo động Bài 4 : Lập trình bằng phần mềm Logo! Soft mạch điện điều khiển tưới tự động Bài 5 : Lập trình bằng phần mềm Logo! Soft mạch điện điều khiển nhiều động cơ Bài 6 : Lập trình trực tiếp trên Logo mạch điện điều khiển băng tải chở vật liệu đá Bài 7: Lập trình trực tiếp trên Logo mạch điều khiển tốc độ bộ thông gió Giáo trình cũng là tài liệu giảng dạy và tham khảo tốt cho các ngành thuộc lĩnh vực điện dân dụng, điện tử công nghiệp, cơ – điện tử Mặc dù nhóm tác giả đã có nhiều cố gắng, song thiếu sót là khó tránh. Rất mong nhận được sự đóng góp ý kiến của các thầy cô giáo và bạn đọc để giáo trình được hoàn thiện hơn! Mọi đóng góp xin gửi về Khoa Điện – Điện tử Trường Cao đẳng nghề Xây dựng theo hòm thư: khoadiencdnxd@gmail. Quảng Ninh, ngày tháng năm 20… Tham gia biên soạn 1.
Chủ biên 4 5 MỤC LỤC LỜI GIỚI THIỆU. 3 BÀI 1: LẬP TRÌNH TRỰC TIẾP TRÊN LOGO MẠCH ĐIỆN ĐIỀU KHIỂN CHIẾU SÁNG THEO THỜI GIAN. Đấu nối phần cứng. Trình tự thực hiện.
Sai phạm, nguyên nhân, biện pháp khắc phục. Lập trình trực tiếp trên Logo. Đọc chương trình. Trình tự thực hiện.
Sai phạm, nguyên nhân, biện pháp khắc phục. 17 BÀI 2: LẬP TRÌNH TRỰC TIẾP TRÊN LOGO MẠCH ĐIỆN ĐIỀU KHIỂN HỆ THỐNG BƠM NƯỚC MƯA. Đấu nối phần cứng. Trình tự thực hiện.
Sai phạm, nguyên nhân, biện pháp khắc phục. Lập trình trực tiếp trên Logo. Đọc chương trình. Trình tự thực hiện.
20 BÀI 3: LẬP TRÌNH TRỰC TIẾP TRÊN LOGO MẠCH ĐIỆN ĐIỀU KHIỂN HỆ THỐNG BÁO ĐỘNG. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
Lập trình bằng phần mềm Logo Soft. Đọc chương trình. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
30 BÀI 4: LẬP TRÌNH BẰNG PHẦN MỀM LOGO SOFT MẠCH ĐIỆN ĐIỀU KHIỂN TƯỚI TỰ ĐỘNG 6 1. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
Lập trình bằng phần mềm Logo Soft. Đọc chương trình. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
33 BÀI 5: LẬP TRÌNH BẰNG PHẦN MỀM LOGO SOFT MẠCH ĐIỆN ĐIỀU KHIỂN TUẦN TỰ NHIỀU ĐỘNG CƠ. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
Lập trình bằng phần mềm Logo Soft. Đọc chương trình. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
36 BÀI 6: LẬP TRÌNH BẰNG PHẦN MỀM LOGO SOFT MẠCH ĐIỆN ĐIỀU KHIỂN BĂNG TẢI CHỞ VẬT LIỆU ĐÁ. Lập trình bằng phần mềm Logo! Soft. Đọc chương trình. Trình tự thực hiện.
Sai phạm, nguyên nhân, biện pháp khắc phục. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
41 BÀI 7: LẬP TRÌNH BẰNG PHẦN MỀM LOGO MẠCH ĐIỆN ĐIỀU KHIỂN TỐC ĐỘ BỘ THÔNG GIÓ. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
Lập trình trực tiếp trên Logo. Đọc chương trình. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
47 BÀI 7: LẬP TRÌNH BẰNG PHẦN MỀM LOGO MẠCH ĐIỆN ĐIỀU KHIỂN TỐC ĐỘ BỘ THÔNG GIÓ. Đấu nối phần cứng. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
Lập trình trực tiếp trên Logo. Đọc chương trình. Trình tự thực hiện. Sai phạm, nguyên nhân, biện pháp khắc phục.
53 8 9 BÀI 1: LẬP TRÌNH TRỰC TIẾP TRÊN LOGO MẠCH ĐIỆN ĐIỀU KHIỂN CHIẾU SÁNG THEO THỜI GIAN Thời gian: 08 giờ * Mục tiêu: - Trình bày được trình tự các bước lập trình, đấu nối mạch điện điều khiển chiếu sáng theo thời gian sử dụng Logo RC 230. - Thực hiện đấu nối, lập trình trực tiếp mạch điện điều khiển chiếu sáng theo thời gian sử dụng Logo RC 230 đúng quy trình đảm bảo yêu cầu kỹ thuật - Phát huy tính tích cực, chủ động và nhanh nhạy trong công việc, tuân thủ quy tắc an toàn. * Nội dung bài: 1. Đấu nối phần cứng 1.
Trình tự thực hiện 1. Đọc sơ đồ Nguyên tắc: đọc từ trái qua phải, từ trên xuống dưới Điện áp pha L đấu vào đầu 1 của công tắc S1, S2, đầu còn lại của công tắc (đầu số 2) đấu vào đầu vào I1, I2; một đầu đấu vào đầu số 1 của Q1 Đầu bóng đèn thứ nhất, thứ 2, 3 đấu vào đầu ra Q1, Q2, Q3, đầu còn lại của bóng đèn đấu chung với pha trung tính (pha N) 1. Đấu dây Bước 1: Sử dụng dây màu đỏ đấu vào đầu 1 công tắc S1, S2, một đầu đấu vào đầu số 1 của Q1 10 Bước 2: Sử dụng dây màu đỏ đấu từ 3 đầu bóng đèn vào đầu ra của Q1, Q2, Q3 Bước 3: Đầu còn lại của bóng đèn đấu vào dây trung tính N 1. Kiểm tra nguội Sử dụng đồng hồ vạn năng để ở thang đo điện trở, thực hiện đo từ Pha L vào các đầu vào số 1 của S1, S2, Q1, Q2, Q3 Đo từ pha trung tính N vào các đầu bóng đèn 1.
Vận hành thử Cấp nguồn và sử dụng đồng hồ vạn năng thang đo điện áp đo vào 2 pha L và N, kết hợp sử dụng bút thử điện thử vào các vị trí đầu vào S và Q xem có điện không? 1. Sai phạm, nguyên nhân, biện pháp khắc phục TT Sai phạm Nguyên Nhân Biện pháp khắc phục Đấu công tắc Đọc sai Đọc lại, 1 không đúng với địa sơ đồ đấu lại chỉ Đấu bóng đèn Đọc sai Đọc lại, 2 không đúng với địa sơ đồ đấu lại chỉ 2. Lập trình trực tiếp trên Logo 2. Đọc chương trình • Ấn nút S1 đèn H1 sáng đèn H2, H3 tắt.
• Đèn H1 sáng 2s thì tắt, đèn H2 sáng, đèn H3 tắt. • Đèn H2 sáng 2s thì tắt, đèn H3 sáng, đèn H1 tắt • Đèn H3 sáng 2s thì tắt, đèn H1 sáng, đèn H2 tắt • Mạch điện hoạt động liên tục theo một chu kỳ. • Ấn nút S2 mạch điện dừng hoạt động đèn H1, H2, H3 tắt • Xác định biến đầu vào, đầu ra Tín hiệu đầu Tín hiệu đầu Ghi STT Tên thiết bị vào ra chú 11 1 Nút nhấn thường mở S1 I1 2 Nút nhấn thường đóng S2 I2 3 Đèn màu đỏ Q1 4 Đèn màu vàng Q2 5 Đèn màu xanh Q3 • Giản đồ thời gian 2. Trình tự thực hiện 2.
Ấn nút nguồn khởi chạy Logo 2. Nhập chương trình vào Logo Cấu tạo bên ngoài LOGO 230 RCE 12 1- Nguồn nuôi LOGO 2- Đầu vào tín hiệu 3- Đầu ra tín hiệu 4- Cổng ethernet 5- Khe cắm thẻ SD 6- Màn hình LCD 7- Phím điều hướng 8- Phím thoát ESC 9- Phím chấp thuận OK - Đóng Aptomat CB cấp nguồn cho LOGO hoạt động - Màn hình Menu chính LOGO 13 - Start: Chọn chạy chương trình - Program: Chọn để lập trình - Set up: Thiết lập Logo - Network: Kết nối mạng - Diagnostics: Chuẩn đoán phát hiện lỗi chuyển đổi - Card: Giao tiếp giữa Logo và thẻ SD - Màn hình Menu lập trình Program - Màn hình Viết chương trình Edit Prog - Edid Prog: Viết chương trình - Set Parameter: Đặt tham số - Pro Password: Đặt mật khẩu cho chương trình - Pro Name: Đặt tên cho chương trình - Clear Prog: Xóa chương trình Memory Usage: Sử dụng bộ nhớ 14 - Để lập trình cho LOGO ấn “OK” nhập New Màn hình sẽ hiển thị ngõ ra Q1 để bắt đầu lập trình. Việc lập trình theo chiều từ phải sang trái, sử dụng các phím điều hướng để di chuyển thao tác trên LOGO 15 - Logo sử dụng ngôn ngữ lập trình FBD(Fun Block Diagram). Cho phép ta xem các lệnh như là các hộp logic.
Chương trình logic sẽ được tạo ra bằng việc kết nối các hộp, ngõ ra lệnh này sẽ tác động đến ngõ vào và lệnh kia tạo thành chương trình điều khiển logic - Ký hiệu các khối GF: Liệt kê các cổng Logic: AND, OR, NOT,. SF: Liệt kê các chức năng đặc biệt (Special Functions) I(1-20): Tín hiệu đầu vào Q(1-20): Tín hiệu đầu ra M(1-20): Tham số - Chương trình lập trình theo ngôn ngữ PBD Mạch điện điều khiểu chiếu sáng theo thời gian 2. Lưu trữ chương trình - Sau khi lập trình sau tiến hành lưu chương trình đã lập trình Ấn nút ESC 2 lần màn hình hiển thị “ Circuit program changed. Save changes?” 16 Chọn “Yes” để lưu chương trình • Kiểm tra lại chương trình Sau khi lưu chương trình nhấn ESC trở về Menu chính của LOGO và chọn “Star” ấn “OK” để chạy chương trình 17 2.
