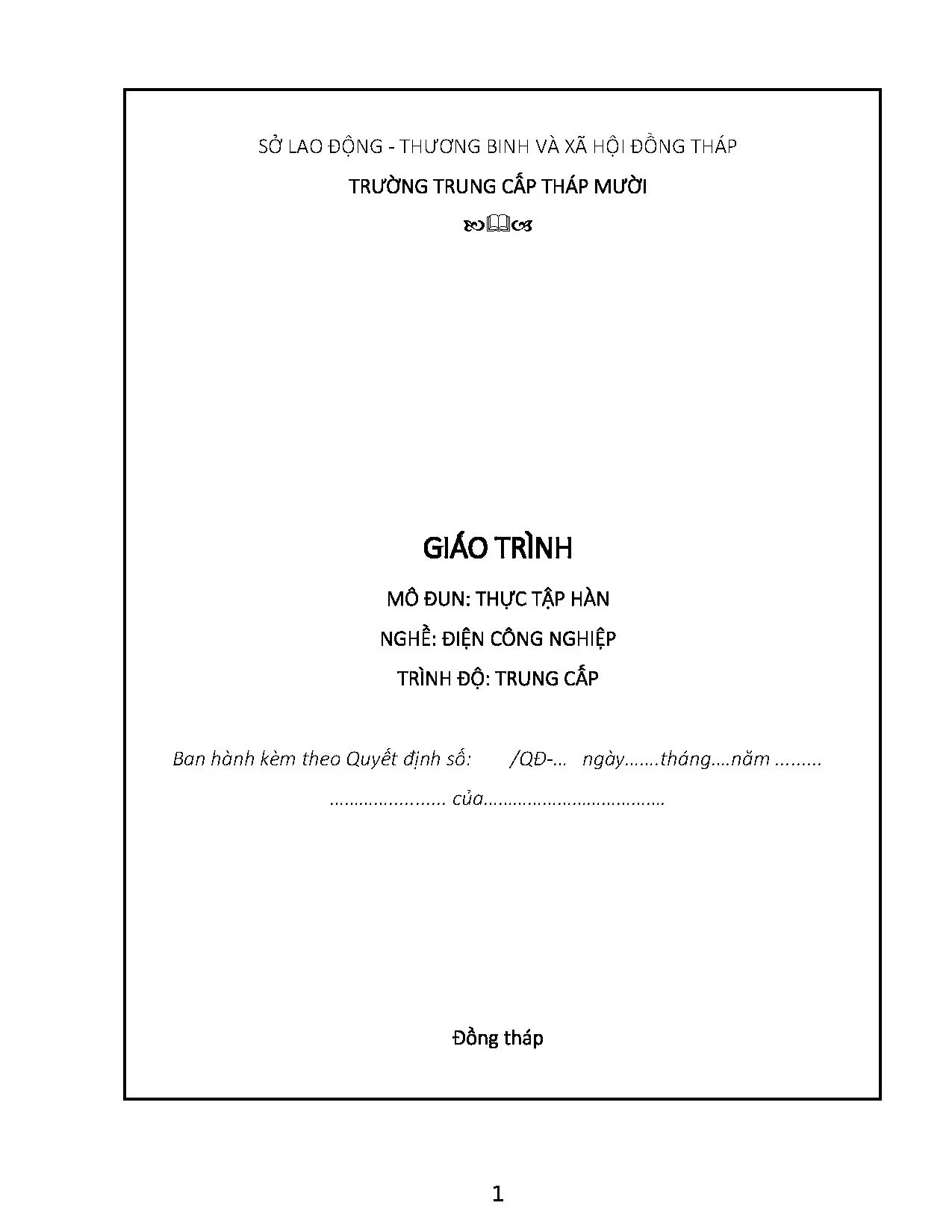

GIÁO TRÌNH MÔ ĐUN: THỰC TẬP HÀN (MÃ MÔ ĐUN: MĐ 11)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun Thực tập hàn (Mã mô đun: MĐ 11) là tài liệu đào tạo chuyên môn do Trường Trung cấp Tháp Mười (thuộc Sở Lao động - Thương binh và Xã hội tỉnh Đồng Tháp) biên soạn và ban hành ngày 10 tháng 10 năm 2018. Mô đun được xếp vào khối kiến thức và kỹ năng cơ sở, được bố trí giảng dạy tại học kỳ 2 của khóa đào tạo nghề Điện công nghiệp ở trình độ Trung cấp. Điều kiện tiên quyết để học sinh tiếp cận mô đun này là phải hoàn thành các môn học và mô đun cơ sở trước đó trong chương trình khung.

Mục tiêu đào tạo của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Cung cấp cấu tạo, nguyên lý hoạt động của các thiết bị, dụng cụ dùng trong hàn điện (hồ quang tay), hàn khí (ngọn lửa oxy - axêtylen) và hàn MIG; làm rõ trình tự các bước tiến hành gia công mối hàn ở các vị trí hàn sấp, hàn góc, hàn vát mép; hệ thống hóa các quy chuẩn bảo đảm an toàn lao động và vệ sinh công nghiệp trong môi trường xưởng cơ khí.
  • Về kỹ năng: Trang bị năng lực vận hành, hiệu chỉnh thiết bị hàn đúng yêu cầu kỹ thuật; thực hiện thành thạo các dạng liên kết hàn bằng, hàn giáp mối, hàn chồng mí, hàn lấp góc chữ T theo quy chuẩn kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, ý thức chủ động thực hiện nhiệm vụ và tuân thủ nghiêm ngặt quy trình an toàn xưởng.

Giáo trình có tổng thời lượng 45 giờ (gồm 15 giờ lý thuyết, 28 giờ thực hành/thảo luận/bài tập và 2 giờ kiểm tra định kỳ), phân bổ qua 3 bài học chuyên đề: Bài 1 - Thực hiện công tác an toàn lao động và vệ sinh công nghiệp (4 giờ); Bài 2 - Hàn khí (20 giờ); Bài 3 - Hàn hồ quang (20 giờ); cùng 1 giờ ôn tập cuối khóa. Điểm đặc thù của giáo trình là tiếp cận theo hình thức mô đun tích hợp, kết hợp chặt chẽ giữa lý thuyết kỹ thuật nhiệt luyện kim và bài tập thao tác trực tiếp trên phôi kim loại.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Cấu trúc giáo trình được phân định qua 3 bài học chuyên sâu với tiến trình logic đi từ an toàn quy chuẩn đến kỹ năng thao tác công nghệ:

  • Bài 1: Thực hiện công tác an toàn lao động và vệ sinh công nghiệp (4 giờ lý thuyết): Tập trung nhận diện các yếu tố nguy hiểm trong hàn hồ quang (bức xạ tử ngoại UV, hồng ngoại IR, khói hàn chứa hạt mịn oxit kim loại, kim loại nóng chảy bắn tóe, rò rỉ điện áp) và hàn khí (cháy nổ do khí nén, nhiệt độ ngọn lửa đạt 3.000°C). Bài học quy định trang bị bảo hộ cá nhân (mũ hàn, kính hàn chuyên dụng, găng tay da, quần áo vải bạt khó cháy) và kỹ thuật phòng cháy chữa cháy theo Tiêu chuẩn Quốc gia TCVN 5303:1990; hướng dẫn kiểm định, sử dụng bình chữa cháy bột (ABC/BC) và bình khí CO2 tuyết thán.
  • Bài 2: Hàn khí (20 giờ: 5 giờ lý thuyết, 14 giờ thực hành, 1 giờ kiểm tra): Cung cấp quy trình lắp ráp van giảm áp oxy (áp suất vận hành 1,5 kg/cm²) và van axêtylen (0,15 kg/cm²); kiểm tra rò rỉ bằng bọt xà phòng; nguyên tắc chọn bép hàn theo chiều dày kim loại (bép 50 cho phôi 1,0 mm; bép 70 cho phôi 1,6 mm; bép 100 cho phôi 2,3 mm; bép 140 cho phôi 3,2 mm; bép 200 cho phôi 4,0 mm); phương pháp điều chỉnh ngọn lửa trung tính. Phần thực hành hướng dẫn thao tác hàn không que phụ, hàn có que phụ, hàn gấp mép (mép uốn 3–5 mm, mối đính cách nhau 30–50 mm), hàn giáp mối kim loại mỏng ở vị trí sấp, hàn chồng, hàn góc chữ T, hàn đứng, hàn ngang, hàn ngửa, cắt kim loại thủ công và hàn vẩy đồng.
  • Bài 3: Hàn hồ quang (20 giờ: 5 giờ lý thuyết, 14 giờ thực hành, 1 giờ kiểm tra): Hướng dẫn vận hành máy biến áp hàn hồ quang xoay chiều; phương pháp tiếp đất vỏ máy; kỹ thuật gây mồi và duy trì cột hồ quang; kỹ thuật dao động que hàn thẳng và dao động ngang; thực hành hàn giáp mối vát mép chữ V ở vị trí sấp; hàn góc vị trí lòng thuyền; hàn góc vị trí ngang 1 đường và nhiều đường; kỹ thuật hàn leo (leo trên mặt phẳng, leo giáp mối vát mép V có khe hở và không khe hở, hàn leo góc từ dưới lên và từ trên xuống); kỹ thuật hàn ngang trên mặt phẳng.
+-------------------------------------------------------------------------+
|                  TIẾN TRÌNH NỘI DUNG MÔ ĐUN MĐ 11                       |
+-------------------------------------------------------------------------+
|  Bài 1: An toàn lao động & Vệ sinh công nghiệp                          |
|  - Phân tích nguy cơ: Khói độc Crôm (VI), bức xạ UV/IR, nguy cơ điện   |
|  - Tiêu chuẩn PCCC TCVN 5303:1990 & Kỹ thuật dùng bình ABC, bình CO2    |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|  Bài 2: Hàn khí (20 giờ)                                                |
|  - Lắp van giảm áp Oxy (1,5 kg/cm²), Axetylen (0,15 kg/cm²), bép 50-200 |
|  - Kỹ thuật điều chỉnh ngọn lửa trung tính, hàn que phụ/không que phụ   |
|  - Tư thế gia công: Sấp, Đứng, Ngang, Ngửa, Hàn vẩy đồng, Cắt thủ công |
+-------------------------------------------------------------------------+
+-------------------------------------------------------------------------+
|  Bài 3: Hàn hồ quang (20 giờ)                                           |
|  - Vận hành máy hàn xoay chiều, gây hồ quang, dao động đầu que hàn      |
|  - Liên kết: Giáp mối vát mép V, Hàn góc lòng thuyền, Hàn góc ngang     |
|  - Kỹ thuật chuyên sâu: Hàn leo từ dưới lên/trên xuống, Hàn ngang       |
+-------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

  • Lý thuyết về phản ứng cháy và cơ chế nổ: Dựa trên định nghĩa của TCVN 5303:1990 và Từ điển Bách khoa CAND 2005; xác lập 3 yếu tố cơ bản (chất cháy, chất oxy hóa, nguồn nhiệt) cùng 5 điều kiện cần và đủ (sự tiếp xúc, thời gian tiếp xúc, công suất nguồn nhiệt đạt nhiệt độ tự bốc cháy, nồng độ oxy tối thiểu 14%, tỷ lệ nồng độ chất cháy). Phân biệt bản chất nổ lý học (do biến thiên áp suất buồng chứa) và nổ hóa học (do phản ứng oxy hóa tốc độ cao).
  • Lý thuyết an toàn hóa - sinh trong luyện kim: Cơ chế ngưng tụ hơi kim loại tạo hạt bụi mịn khói hàn (kích thước 0,1–1,0 µm) chứa các chất độc hại gồm Crôm hóa trị VI, Mangan, Niken, Chì từ quá trình thiêu đốt thuốc bọc que hàn MMA và lõi hàn FCAW.
  • Nguyên lý nhiệt động học ngọn lửa khí và hồ quang: Cơ chế tạo nhiệt bằng phản ứng cháy hỗn hợp C2H2 - O2 sinh nhiệt độ 3.000°C và hồ quang điện xoay chiều; nguyên lý dập lửa thu nhiệt của tuyết thán khí CO2 ở nhiệt độ -78,9°C.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp đặt, siết đai ốc gá kẹp, kiểm tra độ kín hệ thống cấp khí nén; điều chỉnh áp lực van giảm áp; phân loại bép hàn số 50, 70, 100, 140, 200 theo bề dày vật liệu; mồi ngọn lửa và hiệu chỉnh vùng nhân ngọn lửa trung tính; thao tác que hàn góc nghiêng 40°–50°.
  • Kỹ năng phân tích và kiểm tra (Analytical skills): Phân tích hình thái vũng hàn; nhận diện khuyết tật rỗ xỉ, nứt, cháy thủng chân đường hàn; kiểm tra độ phẳng, độ ngấu, độ phồng lõm và mức độ oxy hóa bề mặt mối nối.
  • Năng lực thực tiễn (Practical competencies): Làm chủ kỹ năng gia công liên kết kim loại tấm và thép định hình ở 4 tư thế cơ bản (1G - hàn sấp, 2G - hàn ngang, 3G - hàn đứng/hàn leo, 4G - hàn ngửa); thực hiện các mối hàn kết cấu phục vụ ngành Điện công nghiệp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp đào tạo tích hợp mô đun nghề nghiệp (Modular Vocational Training). Thời lượng lý thuyết chiếm 33,3% (15 giờ) nhằm cung cấp các nguyên lý kỹ thuật cốt lõi, trong khi 66,7% thời lượng (28 giờ thực hành và 2 giờ kiểm tra) được bố trí trực tiếp tại xưởng hàn để người học hoàn thiện kỹ năng thao tác.

  • Phương pháp sư phạm: Giảng viên thực hiện tuần tự các bước: thuyết giảng nguyên lý an toàn -> thị phạm thao tác mẫu (lắp bình khí, điều chỉnh ngọn lửa trung tính, mồi hồ quang) -> phân công vị trí thực hành kèm phiếu quy trình -> trực tiếp giám sát, uốn nắn tư thế cầm mỏ hàn và góc nghiêng que hàn -> nhận xét, rút kinh nghiệm.
  • Bài tập và tình huống thực hành:
    • Bài tập định lượng: Vạch dấu các đường thẳng song song cách đều 20 mm trên phôi thép; luyện tập chấm dấu cách nhau 20 mm, 15 mm, 10 mm, 5 mm nhằm kiểm soát vận tốc di chuyển mỏ hàn; bài tập gấp mép phôi 3–5 mm trên êtô; thực hành hàn đính cách quãng 30–50 mm.
    • Xử lý tình huống kỹ thuật: Xử lý hiện tượng "nuốt lửa" (ngọn lửa tạt ngược vào trong thân mỏ hàn); khắc phục hiện tượng dính que hàn khi gây hồ quang; xử lý biến dạng kim loại sau khi đính mối hàn bằng phương pháp nắn búa cơ học.
  • Phương pháp đánh giá: Kết hợp đánh giá thường xuyên trong từng ca thực hành với 2 bài kiểm tra định kỳ (1 bài kiểm tra hàn khí ở Bài 2, 1 bài kiểm tra hàn hồ quang ở Bài 3). Tiêu chí đánh giá dựa trên thang điểm kỹ thuật: mức độ chấp hành bảo hộ lao động (mũ hàn, kính số 3-4, găng tay da); độ đồng đều về chiều rộng và chiều cao đường hàn; độ ngấu sâu của kim loại; độ thẳng của mối ghép; mức độ biến dạng nhiệt và mức độ oxy hóa mối hàn.
  • Hướng dẫn tự học: Người học được yêu cầu nghiên cứu trước thông số kỹ thuật áp suất chai khí, bảng tra số hiệu bép hàn; rèn luyện thói quen tự kiểm tra áp kế, kiểm tra rò rỉ khí bằng dung dịch xà phòng và giải quyết toàn bộ hệ thống câu hỏi ôn tập cuối mỗi bài học.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật an toàn và quy trình thực hành công nghiệp với các thông số định lượng cụ thể:

  • Tích hợp tiêu chuẩn quy chuẩn an toàn quốc gia: Giáo trình tích hợp định nghĩa an toàn cháy theo TCVN 5303:1990; hướng dẫn phân loại bình chữa cháy bột ký hiệu ABC-2, ABC-4, ABC-8, BC và bình chữa cháy CO2; đưa ra yêu cầu kiểm tra thủy lực vỏ bình áp lực định kỳ 5 năm một lần với áp suất thử tối thiểu đạt 30 MPa; phân tích tác hại của các ion kim loại nặng như Crôm (VI), Mangan phát sinh từ khói thuốc bọc que hàn.
  • Chuẩn hóa các thông số kỹ thuật thao tác:
    • Quy định áp suất làm việc: Khí oxy ở mức 1,5 kg/cm², khí axêtylen ở mức 0,15 kg/cm².
    • Bảng tra bép hàn khí chi tiết: Tương thích hoàn toàn giữa bề dày phôi từ 1,0 mm đến 4,0 mm với các số hiệu bép 50, 70, 100, 140, 200.
    • Quy định áp suất dư tối thiểu trong vỏ bình khi trả về trạm nạp khí: Bình oxy giữ áp suất ≥ 0,5 kg/cm²; bình axêtylen hòa tan phân định theo 4 dải nhiệt độ (dưới 0°C: 0,5 kg/cm²; 0–15°C: 1,0 kg/cm²; 12–25°C: 2,0 kg/cm²; 25–35°C: 3,0 kg/cm²).
    • Khoảng cách lắp đặt an toàn: Chai khí cách xa nguồn nhiệt tối thiểu 5 m, cách xa đường dây dẫn điện tối thiểu 1 m; chiều dài ống dẫn khí tiêu chuẩn không quá 20 m (trường hợp sửa chữa cho phép tối đa 40 m với đoạn nối dài ≥ 3 m và không quá 2 mối nối cơ khí).
  • Gắn kết trực tiếp với ứng dụng ngành Điện công nghiệp: Các bài tập hàn góc chữ T, hàn chồng mí, hàn vảy đồng, cắt kim loại bằng khí cháy cung cấp năng lực thi công kết cấu giá đỡ thiết bị điện, gia công máng cáp, hàn liên kết kim loại màu và lắp đặt tủ phân phối điện trong thực tế nhà xưởng.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học: Học sinh hệ Trung cấp nghề Điện công nghiệp tại các trường trung cấp, cao đẳng nghề. Giáo trình cũng được dùng làm tài liệu kỹ thuật cơ sở cho học sinh các nghề liên quan như Cắt gọt kim loại, Sửa chữa cơ khí, Lắp đặt thiết bị điện.
  • Điều kiện tiên quyết (Prerequisites): Người học phải nằm trong độ tuổi lao động theo quy định pháp luật; đạt tiêu chuẩn sức khỏe qua kiểm tra y tế; hoàn thành các học phần lý thuyết cơ sở kỹ thuật ở học kỳ 1; được huấn luyện an toàn lao động và cấp thẻ an toàn trước khi vào xưởng thực hành.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ biên soạn giáo án tích hợp, thiết kế hệ thống bài tập thực hành theo giờ định mức, lập bảng kiểm tra kỹ năng (checklist) và xây dựng barem chấm điểm sản phẩm mối hàn.
  • Tài liệu tham khảo chuyên môn: Thợ kỹ thuật cơ điện, công nhân bảo trì tại các nhà máy, xí nghiệp có nhu cầu tra cứu các quy chuẩn kỹ thuật an toàn khí nén, phương pháp điều chỉnh ngọn lửa trung tính và quy trình gia công liên kết hàn cơ bản.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh trình độ Trung cấp nghề Điện công nghiệp thuộc Trường Trung cấp Tháp Mười, đồng thời là tài liệu tham khảo tiêu chuẩn cho học viên các ngành kỹ thuật cơ sở cần trang bị kỹ năng gia công cơ khí hàn.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần hoàn thành các môn học và mô đun cơ sở của học kỳ 1, nắm vững nguyên lý an toàn điện căn bản, đạt tiêu chuẩn kiểm tra sức khỏe nghề nghiệp và được cấp chứng nhận huấn luyện an toàn lao động.

3. Điểm khác biệt của giáo trình so với tài liệu hàn tổng quát là gì?

Tài liệu tập trung cô đọng vào 45 giờ học với định lượng thông số rõ ràng (áp suất khí nén, bảng chọn bép hàn số 50–200, góc nghiêng que hàn 45°), kết hợp trực tiếp quy chuẩn PCCC TCVN 5303:1990 nhằm phục vụ ứng dụng thi công tủ điện, giá đỡ cơ điện.

4. Làm sao để tự học và thực hành hiệu quả mô đun này?

Người học cần ghi nhớ các thông số cài đặt van giảm áp (Oxy: 1,5 kg/cm²; Axêtylen: 0,15 kg/cm²), quan sát vùng nhân ngọn lửa trung tính, thực hiện các bài tập vạch dấu kiểm soát tốc độ di chuyển và tự đối chiếu chất lượng mối hàn theo bảng kiểm định khuyết tật sau mỗi bài tập.

5. Giáo trình có những tài liệu bổ trợ nào đi kèm?

Giáo trình tích hợp hệ thống câu hỏi ôn tập lý thuyết cuối mỗi chương, bảng phân loại mã bình chữa cháy (ABC, BC, CO2), bảng tra cứu kích thước phôi tương ứng với số hiệu bép hàn và bảng áp suất dư an toàn cho vỏ chai chứa khí.

Kết luận (150 từ)

Giáo trình mô đun Thực tập hàn (Mã mô đun: MĐ 11) cung cấp hệ thống kiến thức kỹ thuật và kỹ năng gia công hàn khí, hàn hồ quang tay và hàn vẩy đồng phục vụ trực tiếp cho nghề Điện công nghiệp trình độ Trung cấp. Cấu trúc 45 giờ học bảo đảm lộ trình sư phạm mạch lạc: từ nhận thức nguy cơ an toàn xưởng, nguyên lý PCCC theo tiêu chuẩn TCVN 5303:1990; tiến đến làm chủ thiết bị cấp khí nén và thao tác hàn ở các tư thế không gian (sấp, đứng, ngang, ngửa); kết thúc bằng việc hoàn thiện kỹ thuật hàn hồ quang xoay chiều. Với hệ thống bài tập thực hành vạch dấu, bảng tra thông số bép hàn định lượng và các hướng dẫn kiểm định khuyết tật, giáo trình là tài liệu đào tạo nghề nghiệp chuẩn mực cho công tác giảng dạy và học tập kỹ thuật hàn cơ sở.
