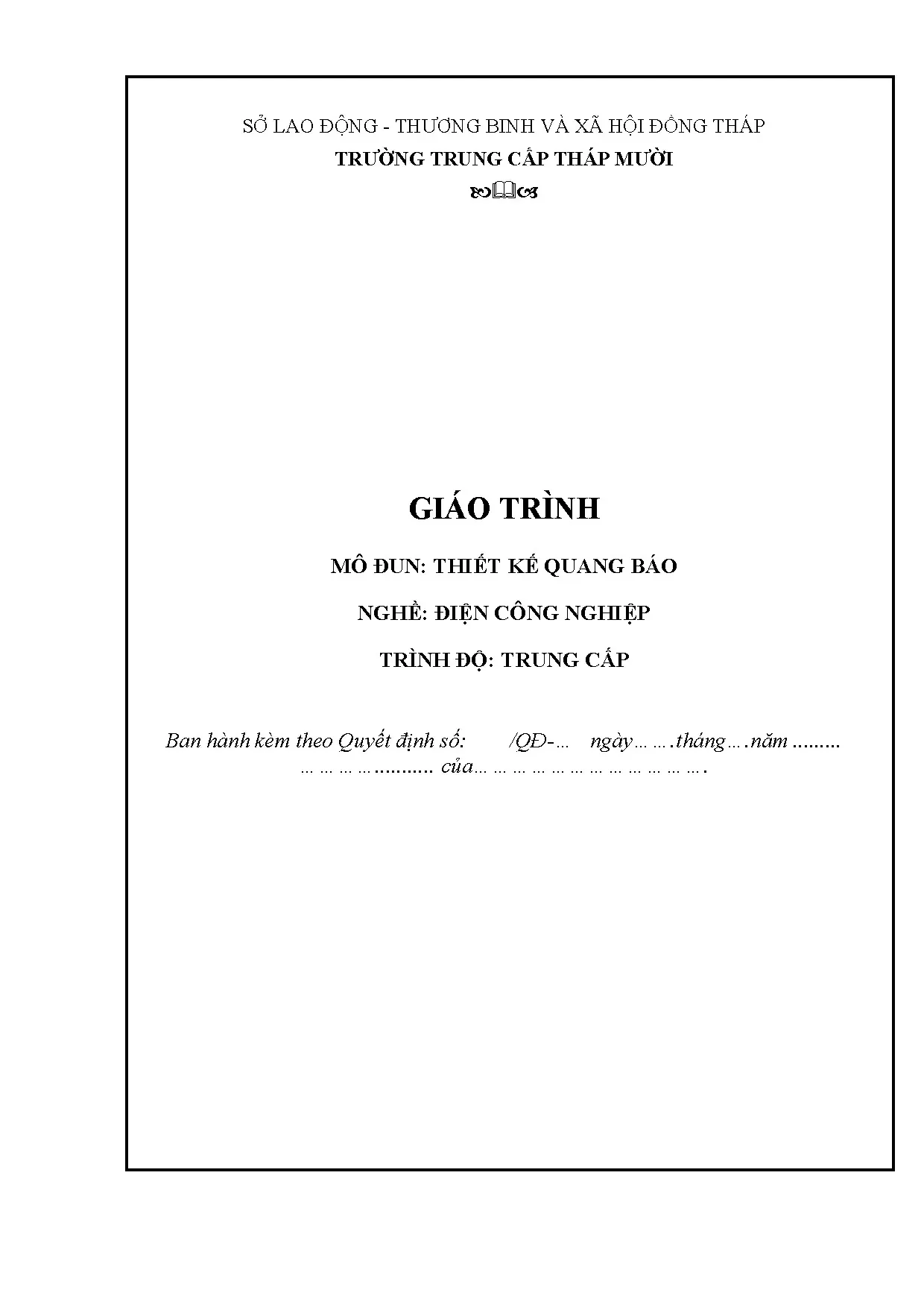

SỞ LAO ĐỘNG - THƯƠNG BINH VÀ XÃ HỘI ĐỒNG THÁP TRƯỜNG TRUNG CẤP THÁP MƯỜI GIÁO TRÌNH MÔ ĐUN: THIẾT KẾ QUANG BÁO NGHỀ: ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ: TRUNG CẤP Ban hành kèm theo Quyết định số: /QĐ-… ngày……. Đồng Tháp TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các tiêu đề đích về đào tạo và tham khảo. Mọi tiêu đề đích khác mang tính lệch lạc hoặc sử dụng với tiêu đề đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. Mục lục Bài 1:Thiết kế bảng quảng cáo Led cơ bản.5 Bài 2: Lắp đặt, sửa chữa bảng quảng cáo Led đơn.27 Bài 3:Lắp đặt, sửa chữa bảng quảng cáo Led dây.45 Bài 4:Lắp đặt, sửa chữa bảng Led hào quang.54 Bài 5:Lắp đặt, sửa chữa bảng Led ma trận.61 Lời nói đầu Giáo trình thiết kế quang báo được xây dựng và biên soạn trên cơ sở chương trình khung đào tạo nghề Điện công nghiệp đã được Sở Lao Động Thương Binh & Xã Hội Đồng Tháp phê duyệt và Ban hành.
Trên cơ sở phân tích nghề và phân tích công việc, được các công nhân kỹ thuật có kinh nghiệm, chủ các cửa hàng thiết kế quảng cáo, những người trực tiếp thi công đóng góp ý kiến. Các kiến thức biên soạn trong bài dựa trên những nhu cầu thực tế của xã hội đang cần thiết. Trong quá trình thực hiện, ban biên soạn đã nhận được nhiều góp ý kiến thẳng thắn của quý thầy cô, những người thợ trực tiếp thi công …. Song do điều kiện thời gian, nên giáo trình không tránh khỏi những thiếu sót nhất định và càng ngày xã hội càng phát triển công nghệ cũng phát triển theo nên có những kiến thức trong giáo trình theo công nghệ sẽ bị lạc hậu.
Rất mong được những ý kiến góp ý để giáo trình này được hoàn thiện hơn, đáp ứng được yêu cầu thực tế sản suất của các doanh nghiệp hiện tại và tương lai. GIÁO TRÌNH MÔ ĐUN Tên mô đun: Thiết kế quang báo Mã mô đun: MĐ23 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: - Vị trí: Mô đun được bố trí giảng dạy sau khi người học đã học xong các mô đun: Điện tử công suất, thực tập nguội. - Tính chất: Là mô đun chuyên môn rèn luyện cho học sinh kỹ năng thiết kế, lắp đặt bảng quảng cáo. Tiêu đề tiêu của mô đun: - Kiến thức: + Trình bày được cấu tạo và nguyên lý hoạt động của Led.
+ Trình bày được các phương pháp đo kiểm tra các các thông số điện trên bảng quảng cáo (bao gồm nguồn điện, mạch điều khiển và đèn Led). + Trình bày cấu tạo và nguyên lý hoạt động của các bảng quảng cáo Led như: Led đơn, led ma trận, Led hào quang, led dây. + Trình bày được quy trình thiết kế bảng Led quảng cáo, đấu nối, sửa chữa các bảng quảng cáo Led. + Phân tích được các hư hỏng, nguyên nhân và cách khắc phục.
- Kỹ năng: + Nhận dạng chính xác các loại bảng quảng cáo Led. + Thiết kế được bảng quảng cáo Led theo yêu cầu. + Lắp đặt thành thạo bảng quảng cáo Led (Led đơn, Led hào quang, Led ma trận, led dây.) + Đấu dây, vận hành và sửa chữa được các hư hỏng thường gặp của bảng quảng cáo đảm bảo đúng yêu cầu kỹ thuật. - Năng lực tự chủ và trách nhiệm: + Chủ động và tích cực thực hiện nhiệm vụ trong quá trình học tập.
+ Rèn luyện tính cẩn thận, nghiêm túc thực hiện nội quy an toàn và vệ sinh công nghiệp. Nội dung của mô đun: Bài 1: Thiết kế bảng quảng cáo Led cơ bản Mục tiêu - Giải thích được ý nghĩa của các lệnh cơ bản thiết kế bảng Led quảng cáo - Trình bày được các phương pháp thiết kế thiết kế bảng Led quảng cáo - Trình bày được các vấn đề thường gặp trong thiết kế quảng cáo. - Trình bày được cách tính toán dự trù số lượng bóng Led cho một bảng Led quảng cáo. - Thiết kế được bảng Led quảng cáo theo yêu cầu.
- Sử dụng thành thạo máy tính và các lệnh cơ bản trong thiết kế Led quảng cáo. - Phát huy tính tích cực, chủ động và nhanh nhạy trong công việc. Cài đặt và sử dụng phần mềm 1. Cài đặt phần mềm.
Công nghệ quảng cáo đang phát triển mạnh mẽ. Đặc biệt là công nghệ quảng cáo Led, việc thiết kế bảng quảng cáo Led đòi hỏi có kỹ thuật và sự tỉ mĩ trong công việc. Hiện nay có rất nhiều phần mềm được sử dụng để thiết kế Led như: Auto CAD, Visio, Corel. Tuy nhiên, phần mềm Corel là một trong những phần mềm thiết kế Led quảng cáo được ưa chuộng và mang lại hiệu quả cao, có tích hợp thêm cả phần chuyên dụng cho thiết kế Led quảng cáo.
Phần mềm CorelDAW có nhiều phiên bản. Trong đó, phần mềm CorelDAW x5 là phiên bản sử dụng dễ dàng và phổ biến. Phần mềm CorelDAW x5 sau khi được tải về và bắt đầu cài đặt như sau: Sau khi đã tải xong phần mềm tiến hành cài đặt bằng cách nhấn chuột phải vào tên chương trình chọn RUN khi đó chương trình bắt đầu cài đặt Đồng ý với điều khoản cài đặtvà tiếp tục NEXT Chọn phiên bản dùng thử của Corel. Phiên bản này sẽ cho phép sử dụng thử trong 30 ngày.
Nếu muốn sử dụng vĩnh viễn phải mua bản quyền chương trình. Chọn NEXT để tiếp tục. Chọn Typical Installation Khi cài đặt xong chương trình sẽ hiện ra như sau: Chọn Finsh để kết thúc quá trình cài đặt chương trình. Như vậy chương trình đã được cài đặt xong.
Khi đó, ngoài màn hình làm việc sẽ hiện lên biểu tượng chương trình Như vậy, phần mềm CorelDAW x5 cơ bản đã cài đặt xong. Tuy nhiên, phần mềm có thời hạn dùng thử trong 30 ngày. Nếu quá 30 ngày cần mua bản quyền để tiếp tục sử dụng. Ngoài phần mềm CorelDAW x5, cần cài đặt thêm chương trình LEDTOOL 5 để sử dụng cho thiết kế LED quảng cáo.
Phần mềm này dễ dàng tìm kiếm trên mạng. Sau khi tải về tiến hành giải nén và mở thư mục LEDTool5_X5_setup và chọn file cài đặt như sau: Nhấp đúp chuột trái vào phần mềm cài đặt để chọn theo các bước bên dưới: Chọn Finish để kết thúc quá trình cài đặt Ledtool5. Phần mềm Ledtool5 là phiên bản dùng thử, để sử dụng vĩnh viễn phải mua bản quyền chương trình. Mô tả, sử dụng lệnh cơ bản trong thiết kế quảng cáo.
Để sử dụng chương trình CorelDAW x5 trong thiết kế led ta cần làm quen với giao diện làm việc của nó. Khi khởi động chương trình CorelDAW x5 ta nhấp đúp chuột trái vào chương trình. Khi đó màn hình làm việc bắt đầu hiện ra như sau : Chọn New blank document để bắt đầu làm việc. Đầu tiên cần thiết lập các thông số kích thước như sau : Từ trên thanh Menu Bar chọn tab Lay out Page set up Hộp thoại Options xuất hiện, trên đó ta sẽ chọn lại các thông số sau: Size : chọn lại kích thước giấy cho phù hợp với kích thước thiết kế, để sau khi thiết kế xong sẽ in ra trên khổ giấy này.
Hoặc nếu không có máy in kích thước lớn thì ta có thể chọn khổ giấy phù hợp với máy in hiện tại để khi thiết kế xong ta có thể ghép các phần tử trên nền thiết kế in ra và bố trí các phần tử sau khi in ra cho phù hợp với bản thiết kế. Chọn lại đơn vị đo kích thước trong quá trình làm việc. Mặc định kích thước được đo theo đơn vị Inches. Ta phải chọn lại kích thước này cho dễ dàng làm việc, thông thường chọn lại đơn vị cm hoặc mm.
- Chọn kiểu giấy dọc hoặc kiểu giấy ngang Sau khi xác lập xong kết thúc bằng cách chọn OK và lúc này trở về màn hình làm việc chính. Thanh công cụ Toolbox Trên thanh công cụ toolbox ta có thể vẽ các loại hình, kích thước theo ý muốn. Ví dụ vẽ hình vuông, ta chỉ cần kích vào biểu tượng hình vuông trên thanh toolbox và vẽ trên giao diện làm việc và điều chỉnh kich thước theo ý muốn. Như trên hình vẽ hình vuông kích thước 60cm x 40cm.
Để bo lại các góc của hình vuông ta chọn hình vuông cần bo và nhấn phím F10 sau đó kéo vào bên trong hình vuông cho góc bo tròn theo ý muốn. Để tạo hình vuông nhỏ nội tiếp bên trong hình vuông lớn (offset) có kích thước nhỏ hơn và cách đều hình vuông lớn một khoảng cách nhất định ta chọn hình vuông cần tạo bên trong sau đó chọn tab Effects trên thanh Manu bar chọn lệnh Contour ( hoặc nhấn Ctrl + F9) Sau khi chọn hộp thoại contour xuất hiện như sau: Khi chọn các thông số trong hộp thoại contour ta nhấn Apply để xác nhận thông số. Để tách hai hình vuông này thành hai hình riêng biệt chọn vào đối tượng nhấn chuột phải chọn lệnh Break contour Group Apart hoặc nhấn tổ hợp phím ( Ctrl + K) Để tránh sự tác động của các câu lệnh trong quá trình thao tác các đối tượng khác ta phải khóa đối tượng lại bằng cách nhấn chuột phải vào đối tượng chọn Lock Object. Để mô tả và vẽ Led đơn trên bảng thiết kế, ta làm như sau: - Vẽ vòng tròn bất kì và điều chỉnh lại kích thước Led ( tương tự như điều chỉnh kích thước đối với hình vuông).
Đối với kích thước led ta có thể tạo led theo đúng kích thước thực tế của Led : 3mm, 5mm, 8mm tùy theo bảng thiết kế. - Tạo các vòng tròn led ta có thể dùng lệnh coppy đối tượng hoặc nhấn tổ hợp phím Ctrl + C và Ctrl + V; Hoặc Ctrl + D. - Tạo các vòng tròn có số lượng lớn ( từ hàng chục đến hàng trăm vòng) ta vẽ hai vòng tròn bằng kích thước led mong muốn, sau đó chọn tab Effects Blend trên thanh Manu bar. Khi đó hộp thoại Blend xuất hiện Sau khi điền số lượng bóng led xong ta xác nhận bằng cách chọn Apply.
- Hiện tại tất cả các đối tượng bóng led đang xếp chồng lên nhau. Tuy nhiên, khi thiết kế người ta mong muốn, các bóng led này được phân bố đều trên một đối tượng nào đó. Ví dụ hình 20 bóng led được tạo ra phân bố đều trên hình vuông. Thì ta làm như sau: kéo chuột chọn tất cả các vòng tròn cần phân bố chọn Sau đó chọn lệnh New Path mũi tên xuất hiện ta sẽ chỉ mũi tên vào đối tượng nào ta muốn phân bố led trên đó.
