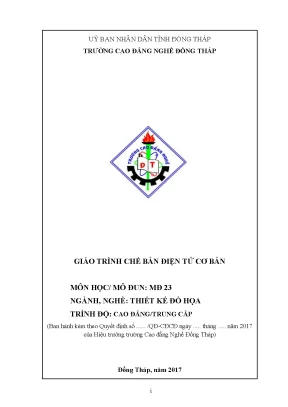

UỶ BAN NHÂN DÂN TỈNH ĐỒNG THÁP TRƯỜNG CAO ĐẲNG NGHỀ ĐỒNG THÁP GIÁO TRÌNH CHẾ BẢN ĐIỆN TỬ CƠ BẢN MÔN HỌC/ MÔ ĐUN: MĐ 23 NGÀNH, NGHỀ: THIẾT KẾ ĐỒ HỌA TRÌNH ĐỘ: CAO ĐẲNG/TRUNG CẤP (Ban hành kèm theo Quyết định số. năm 2017 của Hiệu trưởng trường Cao đẳng Nghề Đồng Tháp) Đồng Tháp, năm 2017 i TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. LỜI GIỚI THIỆU Giáo trình “Chế tác bản” là tài liệu được biên soạn để phục vụ cho việc giảng dạy, học tập của giáo viên và học sinh - sinh viên nghề Thiết kế đồ họa.
Tài liệu cung cấp những kiến thức về sử dụng phần mềm Indesign để thiết kế bản in. Giáo trình được biên soạn theo đề cương mô đun “Chế tác bản in” ở bậc cao đẳng nghề Thiết kế đồ họa đã được Hội đồng Thẩm định nhà trường thông qua. Giáo trình gồm 7 phần: Bài 1: Thao tác cơ bản trong indesign Bài 2: Quản lý trang tài liệu Bài 3: Làm việc với văn bản Bài 4: Làm việc với màu sắc Bài 5: Làm việc với đối tượng đồ họa Bài 6: Thiết lập layout cho ấn phẩm Bài 7: Xuất file và đóng gói Mặc dù đã hết sức cố gắng, song do biên soạn lần đầu, giáo trình không tránh khỏi những thiếu sót. Kính mong đồng nghiệp và bạn đọc đóng góp ý kiến để giáo trình được hoàn thiện hơn.
Đồng Tháp, ngày 18 tháng 10 năm 2020 CHỦ BIÊN NGUYỄN VĂN MỪNG iii MỤC LỤC Trang Bài 1: THAO TÁC CƠ BẢN TRONG INDESIGN. Giới thiệu Indesign. Khởi động Indesign. Giao diện Indesign.
Tạo tập tin mới. Các thành phần trong màn hình Indesign. Mở tập tin đã tồn tại. 15 Bài 2: QUẢN LÝ TRANG TÀI LIỆU.
Thao tác với trang. 17 Bài 3: LÀM VIỆC VỚI VĂN BẢN. Thêm văn bản vào tài liệu. Chỉnh sửa văn bản.
Chữ chạy theo đường cong. 24 Bài 4: LÀM VIỆC VỚI MÀU SẮC. Màu nền và màu viền. Bảng màu Swatch.
Màu chuyển sắc. Color Theme Tool. 33 Bài 5: LÀM VIỆC VỚI ĐỐI TƯỢNG ĐỒ HỌA. Thêm đối tượng đồ họa vào tài liệu.
Thiết lập các thuộc tính cho đối tượng. Biến đổi đối tượng. Quản lý đối tượng. 44 Bài 6: LÀM VIỆC VỚI LAYOUT.
Quy cách trình bày ấn phẩm. 50 Bài 7: XUẤT FILE VÀ ĐÓNG GÓI. Kiểm tra lỗi trước khi xuất file. Tràn lề cho mẫu thiết kế.
Hình ảnh phải được chuyển về cmyk. lỗi sai chính tả (lỗi lớn trong tất cả các lỗi). thiết kế không có lề.font không được convert.độ phân giải hình ảnh. sử dụng định dạng *.
không flatten các layers. khóa các layer trước khi kiểm tra và flatten file. nhúng font chữ vào file pdf. 67 TÀI LIỆU THAM KHẢO.
69 v Tên mô đun: CHẾ TÁC BẢN IN Mã mô đun: MĐ19KC6480216 Thời gian thực hiện mô đun: 90 giờ; (Lý thuyết: 30 giờ; Thực hành: 56 giờ; Kiểm tra: 3 giờ, Thi kết thúc MĐ: 1 giờ) I. Vị trí, tính chất của mô đun: - Vị trí: Mô đun được bố trí sau khi sinh viên học xong các môn học chung/ đại cương. - Tính chất: Thuộc môn học chuyên ngành bắt buộc. Mục tiêu mô đun: - Về kiến thức: Trình bày được phương pháp phối màu trong Indesign, chức năng và công dụng các công cụ trong Indesign.
- Về kỹ năng: + Sử dụng thành thạo các công cụ trong hộp công cụ toolbox. + Lựa chọn hình ảnh và sắp xếp bố cục hợp lý + Vận dụng vào việc dàn trang các sản phẩm có khối văn bản lớn như: sách, báo, tạp chí, brochure. - Về năng lực tự chủ và trách nhiệm: + Nghiêm túc trong học tập + Luôn chủ động khi tiếp thu kiến thức và sáng tạo khi áp dụng vào thực tế + Thực hiện tốt các công việc được phân công theo cá nhân hoặc theo nhóm III. Nội dung môn học: Thời gian (giờ) Thực hành, thí Kiểm tra Mã bài Tên các bài trong mô đun Lý Tổng nghiệm, (thường thuyế số thảo xuyên, t luận, bài định kỳ) tập MĐ19-01 Bài 1: THAO TÁC CƠ BẢN 8 4 4 0 TRONG INDESIGN Thời gian (giờ) Thực hành, thí Kiểm tra Mã bài Tên các bài trong mô đun Lý Tổng nghiệm, (thường thuyế số thảo xuyên, t luận, bài định kỳ) tập MĐ19-02 Bài 2: QUẢN LÝ TRANG TÀI 8 4 4 0 LIỆU MĐ19-03 Bài 3: LÀM VIỆC VỚI VĂN 24 8 16 0 BẢN MĐ19-04 Bài 4: LÀM VIỆC VỚI MÀU 12 4 8 0 SẮC MĐ19-05 Bài 5: LÀM VIỆC VỚI ĐỐI 13 4 8 1 TƯỢNG ĐỒ HỌA MĐ19-06 Bài 6: THIẾT LẬP LAYOUT 16 4 12 0 CHO ẤN PHẨM MĐ19-07 Bài 7: XUẤT FILE VÀ ĐÓNG 8 2 4 2 GÓI 8 Thi/ Kiểm tra kết thúc mô đun 1 0 0 1 Cộng 90 30 56 4 vii Bài 1: THAO TÁC CƠ BẢN TRONG INDESIGN Mã mô đun: MĐ 19 -01 Giới thiệu: Bài thao tác cơ bản trong indesign gồm 8 giờ, bài này giúp người học hiểu được chức năng các thành phần trong màn hình Indesign và các công cụ trong hộp công cụ Toolbox.
Sau khi học xong chương này người học thành thạo trong việc sử dụng các công cụ trong hộp công cụ toolbox để áp dụng vào công việc thực tiễn quảng cáo. Mục tiêu của bài: Hiểu được chức năng các thành phần trong màn hình Indesign và các công cụ trong hộp công cụ Toolbox. Giới thiệu Indesign Indesign là một trong những chương trình dàn trang mạnh nhất hiện nay. Dể sử dụng, độ chính xác cao, thích hớp với các ứng dụng đồ họa chuyên nghiệp.
Tính năng của Indesign: vẽ, xử lý chữ và đồ họa, độ trong suốt, và khả năng in và kết xuất PDF đáng tin cậy, khả năng tương thích và kết hợp tốt với các phần mềm đồ họa chuyên nghiệp khác. Với nhiều tình năng hấp dẫn sẽ giúp người thiết kế xử lý ấn phẩm một cách nhanh nhất và hiệu quả nhất. Khởi động Indesign C1: nháy đúp chuột lên biểu tượng của Indesign trên màn hình nền. C2: nháy nút Start -> Program -> Indesign -> Indesign 3.
Giao diện Indesign 1 01: Thanh menu 02: Thanh tuỳ biến công cụ 03: Hộp công cụ 04: Các Palette 05: Cửa sổ làm việc Vùng làm việc mặc định của Indesign bao gồm thanh menu nằm trên đỉnh, dưới nó là thanh tuỳ biến công cụ, một hộp công cụ nằm bên tay trái, những Palette nằm bên tay phải và cửa sổ hình ảnh nằm ở giữa. Tạo tập tin mới File/New/Document (Ctrl + N) Trong Indesign đơn vị đo mặc định là inch, ta nên chuyển sang mm để dễ tính toán và thao tác hơn, bạn làm như sau: Edit > Preferences > Units & Increment Document Preset: Tên chế độ thiết lập Save Preset: Lưu lại chế độ thiết lập (với các thông số riêng) Number of Pages: số trang của file Facing Pages: Sắp theo kiểu trang đôi Master Text Frame: Tự tạo khung cho chữ Page Size: Kích thước trang giấy (thường chọn khổ A4) Width, Height: Kích thước chiều ngang và chiều cao của trang Orientation: kiểu trang đứng hay nằm Columns: Phân cột cho text trong 1 trang Number: số cột trong 1 trang Gutter: khoảng cách giữa 2 cột Margin: Xác định các khoảng cách chừa lề Bleed & Slug: Khoảng cách mở rộng đến rìa trang giấy khi in và khoảng cách dùng đánh số trang. Bleed là khoảng cách mà các bạn mở rộng đến rìa trang giấy khi in ấn (Chú ý các bạn không thực hiện được điều này nếu in bằng máy in laser). Slug là một phần mã hay một khoảng trống mà các bạn tạo ra để đặt số trang khi in tài liệu hoặc ghi chú thích Tài liệu mở theo dạng này sẽ được lưu với phần mở rộng là *.
Các thành phần trong màn hình Indesign Margins và Bleeds Vùng phía trong Margin là vùng thiết kế. Bleeds sử dụng cho những thiết kế tràn ra ngoài khổ giấy (bạn cần đặt có yếu tố này thừa ra ngoài khổ giấy, để khi crop đảm bảo chất lượng) Nếu bạn đang chuẩn bị một tài liệu để in, hãy để ý tới Margins và Bleeds ngay từ lúc bắt đầu. Máy in sẽ cung cấp cho bạn các phép đo cho Bleed, nhưng thông thường là 3 mm là đủ. Thiết lập tập tin của bạn ngay khi bắt đầu một document mới với InDesign.
3 Master Pages Khi bạn có tài liệu nhiều trang, chẳng hạn như brochure hay catalog, sử dụng master pages sẽ tiết kiệm thời gian. Master Page được sử dụng để tự động chèn các yếu tố cùng sử dụng trong nhiều trang khác nhau. Việc này giúp bạn tiếp tục thiết kế các trang khác mà không lo lắng về việc vô tình sửa đổi các yếu tố đã được xác định trước (số trang, lưới, yếu tố đồ họa…) Để cài đặt, bạn bật bảng Pages và click đúp vào "A-Master". Thêm các yếu tố mà bạn xác định sẽ lặp đi lặp lại trong suốt các thiết kế của mình, đường guide, số trang, running text box, khung hình, yếu tố thiết kế.
Bạn có thể có nhiều hơn một Master Page để thay đổi style trong thiết kế. Khi dùng bạn chỉ việc nhấp và kéo nó vào khung trang. Trong trường hợp chưa tạo Master Page, bạn chỉ cần kéo trang đang thiết kế vào bảng Master Page. Nếu bạn muốn sửa đổi Master Page, click ba lần vào yếu tố muốn sửa, hoặc Shift + Command (với Mac) hay Shift + Ctrl (win).
Lúc này bạn có thể chỉnh sửa các yếu tố sử dụng trên Master Page mà không thay đổi cấu trúc của Master Page trên các trang khác. Frames InDesign đặt nội dung của bạn trong khung Frame. Điều này cho cả hình ảnh lẫn văn bản. Có hai loại frame: dành Text và Image Khung văn bản khá dễ hiểu.
Bạn tạo hình khung văn bản (thường là chữ nhật, nhưng cũng có thể là đường tròn, hoặc tự vẽ bằng Pen). Bạn có 2 lựa chọn, hoặc nhập trực tiếp nội dung hoặc import từ tài liệu. Để Import vào File và chọn Place (Command+D cho Mac và Ctrl + D trên Win). 5 Một cách khác để import hình ảnh và văn bản, đơn giản là kéo chúng vào ducument đang thiết kế.
Thay đổi kích thước nội dung trong một khung Bảng các phím tắt để giúp hình ảnh vừa với một khung có sẵn là hữu ích. Bạn có thể dễ dàng áp dụng phần nội dung theo cách bạn muốn. Để giữ kích thước hình nằm trong frame, nhấn Command + Option + Shift + E (lưu ý trong trường hợp hình ảnh và frame có tỉ lệ khác nhau, sẽ xuất hiện khoảng trắng). Để frame được làm đầy với hình ảnh, nhấn Comman + Option + Shift + C (Nếu hình không cùng tỉ lệ, nó sẽ được crop sao cho vừa với khung).
