Tổng quan về giáo trình

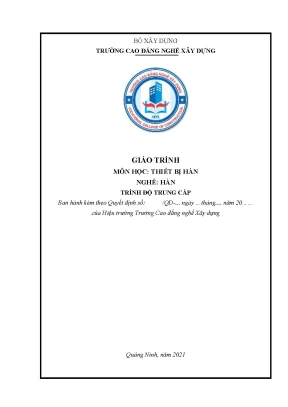

Giáo trình Thiết bị hàn (Mã mô đun: MH 09) là tài liệu đào tạo chuyên ngành bắt buộc do Trường Cao đẳng nghề Xây dựng (thuộc Bộ Xây dựng) ban hành năm 2021 theo chương trình đào tạo nghề Hàn trình độ trung cấp và cao đẳng nghề. Trong tiến trình đào tạo, mô đun này được bố trí giảng dạy sau hoặc song song với các môn học cơ sở MH 07 và MH 08 nhằm chuẩn bị năng lực kỹ thuật về máy và thiết bị gia công kim loại cho người học.

Mục tiêu đào tạo của giáo trình tập trung vào việc giải thích hệ thống lý thuyết về cấu tạo, nguyên lý làm việc của các dòng máy hàn hồ quang tay (SMAW), máy hàn bán tự động trong môi trường khí bảo vệ (MIG/MAG, TIG), thiết bị hàn tự động dưới lớp thuốc (SAW), máy hàn điện tiếp xúc (tiếp xúc điểm, tiếp xúc đường) cùng các thiết bị hàn và cắt khí bằng ngọn lửa oxy - axêtilen. Về mặt kỹ năng, giáo trình hướng dẫn phương pháp vận hành, cách tính toán thiết lập thông số chế độ hàn (dòng điện, điện áp, tốc độ cấp dây, lưu lượng khí) phù hợp với chiều dày, đặc tính vật liệu và cấu trúc liên kết hàn; đồng thời định hình năng lực tuân thủ các quy chuẩn an toàn lao động và vệ sinh công nghiệp.

Giáo trình có tổng thời lượng 45 giờ (bao gồm 42 giờ lý thuyết và 3 giờ kiểm tra), được cấu trúc thành 4 chương nghiệp vụ chính kèm theo phần mở rộng chuyên sâu về hệ thống rôbốt hàn công nghiệp. Cách tiếp cận của tài liệu đi từ bản chất vật lý của hồ quang hàn và đặc tính nguồn điện, mở rộng sang cấu tạo cơ học, mạch điều khiển bán dẫn, Inverter của các thế hệ máy hàn hiện đại và phân tích lỗi kỹ thuật trong thực tế vận hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

  • Chương 1: Dụng cụ, thiết bị hàn hồ quang tay (12 giờ - 11 giờ lý thuyết, 1 giờ kiểm tra): Trình bày khái niệm hồ quang hàn, bản chất ion hóa chất khí, đường đặc tính tĩnh của hồ quang ($U_h - I_h$) qua 3 vùng dòng điện và đường đặc tính ngoài dốc của nguồn hàn. Phân tích điểm gây hồ quang (A) và điểm cháy ổn định (B). Trình bày cấu tạo kìm hàn ($< 0,5\text{ kg}$), cách lựa chọn độ tối kính mặt nạ hàn (số 9 đến số 12 tương ứng với các dải dòng $I_h < 40\text{A}$ đến $175 \div 300\text{A}$), cáp hàn, búa gõ xỉ thép tôi, bàn chải sắt. Phân tích nguyên lý làm việc của máy phát điện hàn DC cực từ lắp rời ($S_1N_1$ bão hòa từ, $S_2N_2$ không bão hòa từ, 3 chổi than A, B, C), máy phát DC có cuộn khử từ mắc nối tiếp ($\Phi_1, \Phi_2$), máy nắn dòng và máy biến áp hàn AC (loại lõi thép di động, cuộn dây di động). Phân tích cấu tạo máy cắt kim loại lưỡi thẳng, lưỡi đĩa và quy trình xử lý sự cố thiết bị.
  • Chương 2: Thiết bị hàn bán tự động (16 giờ - 15 giờ lý thuyết, 1 giờ kiểm tra): Khái niệm hàn bán tự động; thiết bị hàn MAG/MIG sử dụng khí trơ ($\text{Ar}, \text{He}$) hoặc khí hoạt tính ($\text{CO}_2, \text{CO}_2 + \text{O}_2, \text{CO}_2 + \text{Ar}$), nguồn DC đấu nghịch (cực dương vào dây hàn, cực âm vào vật hàn), đặc tính cứng/thoải, mỏ hàn, bép tiếp điện, van khí điện từ, cụm bánh nắn - đẩy dây, bộ nung nhiệt chống tắc van $\text{CO}_2$, lưu kế phao êbômít/nhôm; thiết bị hàn TIG (GTAW) dùng điện cực vonfram, mỏ hàn làm mát bằng khí ($I_h < 200\text{A}$) hoặc nước ($I_h > 200\text{A}$), chụp khí bằng sứ chịu nhiệt, hệ thống điều khiển AC/DC; thiết bị hàn tự động dưới lớp thuốc SAW (Submerged Arc Welding) dùng nguồn DC 600A/1200A, xe hàn tự hành, phễu cấp và bộ thu hồi thuốc hàn chân không kèm sàng rung; chuyên đề rôbốt hàn tự động hóa (cấu trúc 4 khối A, B, C, D, động học thuận $x = d\cos\theta - h\sin\theta$, động học ngược, quỹ đạo Trajectory Planner, thông số kỹ thuật rôbốt AII-V6 gồm 6 trục, 6 bậc tự do, độ lặp lại vị trí $\pm 0,08\text{ mm}$, vùng hoạt động $3,14\text{ m}^2 \times 340^\circ$).
  • Chương 3: Thiết bị hàn điện tiếp xúc (4 giờ - 4 giờ lý thuyết): Khái niệm phân loại, nguyên lý nung nóng điện trở tiếp xúc và ép cơ học; cấu tạo, nguyên lý làm việc của thiết bị hàn tiếp xúc điểm (Spot Welding) và thiết bị hàn tiếp xúc đường (Seam Welding).
  • Chương 4: Thiết bị hàn và cắt khí (13 giờ - 12 giờ lý thuyết, 1 giờ kiểm tra): Cấu tạo vỏ bình và van chai chứa khí nén; cấu tạo bình sinh khí axêtilen ($\text{C}_2\text{H}_2$); nguyên lý hoạt động của mỏ hàn khí và mỏ cắt khí bằng oxy-khí cháy, van giảm áp và các thiết bị phụ trợ.

Kiến thức nền tảng được xây dựng

  • Lý thuyết điện từ trường và cảm ứng điện từ: Cơ chế biến đổi điện áp theo định luật cảm ứng trong máy biến áp giảm áp $\frac{U_1}{U_2} = \frac{I_2}{I_1} = \frac{n_1}{n_2}$, điều chỉnh trở kháng từ thông thông qua thay đổi khoảng cách khe hở không khí $a$ của lõi thép di động hoặc khoảng cách giữa các cuộn dây sơ cấp - thứ cấp.
  • Vật lý hồ quang và cân bằng nhiệt: Mối liên hệ giữa điện thế hồ quang $U_h$ và chiều dài hồ quang $L_{hq}$, điều kiện gây hồ quang với điện áp không tải $U_0 = 30 \div 55\text{V}$ (nguồn DC) và $U_0 = 55 \div 80\text{V}$ (nguồn AC), kiểm soát dòng ngắn mạch $I_0 \le (1,3 \div 1,4) I_h$.
  • Cơ sở động học điều khiển rôbốt: Phương pháp thiết lập bài toán động học thuận và ngược dựa trên tài liệu Máy công cụ CNC và rôbốt công nghiệp, liên kết dữ liệu cảm nhận vật lý qua Teach Pendant $[(\theta_0, h_0); (\theta_f, h_f)]$ và dữ liệu hình học tọa độ Descartes $[(X_0, Y_0); (X_f, Y_f)]$ để điều khiển chuyển động của cơ cấu chấp hành cuối (Tool-Center-Point).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Lựa chọn chế độ làm việc cho máy hàn; tính toán lưu lượng khí bảo vệ theo đường kính dây hàn qua công thức $A = 10 \cdot \Phi_{\text{dây}}\text{ (lít/phút)}$; hiệu chỉnh áp suất làm việc của đồng hồ khí trong khoảng tiêu chuẩn $1 \div 3\text{ kg/cm}^2$; cài đặt tốc độ nạp dây, điện áp và dòng điện trên bảng điều khiển xe hàn SAW.
  • Kỹ năng phân tích và xử lý sự cố: Chẩn đoán các hiện tượng hư hỏng mạch điện điều khiển máy hàn tự động thông qua các linh kiện IC định danh (như bộ khuếch đại thuật toán $\mu\text{A}741$, IC $\text{LM}324$, mạch nguồn ổn áp $\text{LM}7815/\text{LM}7915$, tụ điện $\text{CD}11\text{-}50\text{V}\text{-}470\mu\text{F}$, điện trở $\text{RJ-2W-6.8}\Omega$); xử lý tình trạng quá nhiệt máy biến áp, rung lệch lõi thép, chổi than phát tia lửa điện hoặc mô tơ DC quay ngược.
  • Kỹ năng vận hành tự động hóa: Khai thác các bậc tự do trên hệ tọa độ không gian $Oxyz$ của rôbốt hàn 6 trục, căn chỉnh kim dẫn hướng quang học, kiểm soát chu kỳ tải $60% \div 100%$ của trạm hàn công suất lớn.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp giữa thuyết trình lý thuyết nguyên lý và phân tích sơ đồ mạch điện, bản vẽ kết cấu chi tiết. Nội dung được trực quan hóa qua hệ thống sơ đồ mạch nguyên lý máy phát DC, mạch từ biến áp, cơ cấu cấp dây, cấu tạo mặt cắt của mỏ hàn MIG, mỏ hàn TIG làm mát bằng khí/nước và sơ đồ các khối chức năng của rôbốt hàn.

Tài liệu cung cấp các bài toán tính toán kỹ thuật cụ thể, tiêu biểu như tính toán thời gian hàn:

$$T_h = \frac{\sqrt{(x_f - x_0)^2 + (y_f - y_0)^2}}{V}$$

và xác định phương trình quỹ đạo chuyển động tức thời $x_đ(t)$ của mỏ hàn theo vận tốc hàn không đổi $V = \text{const}$. Các case study kỹ thuật tập trung vào việc nhận diện nguyên nhân và cách khắc phục 12 nhóm sự cố thực tế thường gặp trong trạm hàn hồ quang chìm SAW và máy hàn hồ quang tay.

Quy trình đánh giá kết quả học tập bao gồm 3 bài kiểm tra định kỳ được phân bổ vào các mốc thời gian quy định trong khung chương trình:

  1. Kiểm tra Chương 1 (1 giờ): Khảo sát kiến thức về thiết bị hàn hồ quang tay, bảo hộ lao động và máy biến áp/máy phát DC.
  2. Kiểm tra Chương 2 (1 giờ): Đánh giá nguyên lý làm việc của hệ thống MIG/MAG, TIG, SAW và cấu trúc rôbốt.
  3. Kiểm tra Chương 4 (1 giờ): Đánh giá hiểu biết về thiết bị hàn, bình sinh khí và mỏ cắt khí.

Để tự học hiệu quả, người học được hướng dẫn đối chiếu bảng thông số linh kiện, tra cứu sơ đồ khối chức năng của rôbốt trong tài liệu trích dẫn Máy công cụ CNC và rôbốt công nghiệp, đồng thời rèn luyện kỹ năng đọc hiểu các bảng cảnh báo và ký hiệu kỹ thuật trên bảng điều khiển thiết bị hàn công nghiệp (GTAW, FCAW, SMAW, SAW).

Điểm nổi bật và cập nhật

  • Cập nhật cấu trúc nguồn hàn Inverter và điều khiển số: Giáo trình phản ánh sự chuyển đổi công nghệ từ các máy phát điện cơ học và máy nắn dòng truyền thống sang các bộ nguồn Inverter ứng dụng bán dẫn công suất, tích hợp điều khiển số giúp thiết bị đạt kích thước nhỏ gọn, nâng cao hệ số công suất và cho phép người vận hành thiết lập đa dạng chương trình hàn.
  • Mở rộng phạm vi tự động hóa từ SAW đến Rôbốt công nghiệp: Bên cạnh công nghệ hàn hồ quang chìm SAW dùng bộ nạp dây động cơ DC và bộ thu hồi chất trợ dung chân không, giáo trình phân tích cấu trúc 4 khối kỹ thuật (Khối A: Thu thập dữ liệu; Khối B: Xử lý vi xử lý; Khối C: Điều khiển khuếch đại; Khối D: Cơ cấu chấp hành servo) của rôbốt hàn và khảo sát thông số động học của rôbốt công nghiệp AII-V6.
  • Liên kết chặt chẽ với thực tiễn sản xuất công nghiệp: Tài liệu đưa vào các yêu cầu kỹ thuật đặc thù trong ngành đóng tàu thủy, kết cấu thép xây dựng và chế tạo khung xe cơ giới; cung cấp bảng tra cứu mã linh kiện IC phục vụ trực tiếp cho công tác bảo trì, sửa chữa mạch điện điều khiển thiết bị hàn tại nhà xưởng.
Tiêu chí Công nghệ thiết bị truyền thống (Chương 1) Công nghệ thiết bị bán tự động & Tự động (Chương 2)
Nguồn cấp năng lượng Máy phát điện cơ điện DC, Biến áp lõi thép di động Nguồn Inverter điều khiển số, Bộ chỉnh lưu DC 600A - 1200A
Phương thức bảo vệ vũng hàn Thuốc bọc que hàn (tạo xỉ) Khí trơ ($\text{Ar}, \text{He}$), Khí hoạt tính ($\text{CO}_2$), Thuốc hàn hạt rời (SAW)
Cơ cấu điều khiển & Dẫn động Thao tác tay hoàn toàn Bộ nạp dây động cơ DC, Xe hàn tự hành, Rôbốt 6 trục động cơ servo
Độ chính xác & Lặp lại Phụ thuộc hoàn toàn vào tay nghề thợ hàn Tự điều chỉnh chiều dài hồ quang, Rôbốt đạt độ chính xác $\pm 0,08\text{ mm}$

Đối tượng sử dụng giáo trình

  • Người học chính khóa: Sinh viên, học viên theo học trình độ trung cấp và cao đẳng nghề tại các trường đào tạo nghề, trường cao đẳng kỹ thuật thuộc chuyên ngành Hàn, Công nghệ Kỹ thuật Cơ khí, Chế tạo máy hoặc ngành Xây dựng công trình thủy/công nghiệp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức kỹ thuật cơ sở trong các học phần MH 07 và MH 08, nắm vững các nguyên lý an toàn lao động, kiến thức kỹ thuật điện đại cương, cảm ứng điện từ và tính chất cơ lý của vật liệu kim loại.
  • Giảng viên và cán bộ đào tạo: Sử dụng giáo trình làm tài liệu chuẩn để biên soạn giáo án giảng dạy 45 tiết lý thuyết chuyên ngành; làm căn cứ xây dựng bảng kiểm đánh giá kỹ năng vận hành máy và thiết lập phiếu hướng dẫn khắc phục sự cố tại xưởng thực hành.
  • Kỹ thuật viên và cán bộ bảo trì: Dùng làm tài liệu tham khảo kỹ thuật phục vụ việc tra cứu thông số máy phát hàn, máy biến áp, sơ đồ cấu tạo mỏ hàn TIG/MIG, quy trình bảo dưỡng cụm bánh đẩy dây và sửa chữa các lỗi mạch điều khiển xe hàn tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn phục vụ công tác giảng dạy của giáo viên và quá trình học tập của học sinh, sinh viên hệ trung cấp, cao đẳng nghề chuyên ngành Hàn, đồng thời cung cấp kiến thức nền tảng cho kỹ thuật viên cơ khí và công nhân vận hành thiết bị hàn trong sản xuất.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các mô đun tiên quyết MH 07 và MH 08, nắm vững kiến thức vật lý về dòng điện xoay chiều, dòng điện một chiều, hiện tượng cảm ứng điện từ và các quy tắc an toàn điện trong xưởng cơ khí.

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân tích chi tiết cấu tạo cơ học và mạch điện bên trong của thiết bị (máy phát DC cực từ rời, cơ cấu di động lõi thép biến áp, van khí điện từ), đồng thời tích hợp bảng mã linh kiện bán dẫn (IC $\mu\text{A}741$, $\text{LM}324$, $\text{LM}7815$) để xử lý 12 lỗi kỹ thuật bo mạch và giới thiệu mô hình tính toán động học rôbốt hàn 6 bậc tự do.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp đọc hiểu nguyên lý với việc vẽ lại sơ đồ mạch điện máy hàn, ghi nhớ các công thức tính toán lưu lượng khí $A = 10 \cdot \Phi_{\text{dây}}$, ghi nhớ quy chuẩn chọn độ tối kính hàn theo dòng điện và đối chiếu nội dung động học rôbốt với tài liệu tham khảo Máy công cụ CNC và rôbốt công nghiệp.

5. Có tài liệu bổ trợ nào kèm theo?

Tài liệu liên kết trực tiếp với giáo trình Máy công cụ CNC và rôbốt công nghiệp (phần động học rôbốt), các quy chuẩn kiểm định an toàn thiết bị hàn và tài liệu hướng dẫn kỹ thuật của nhà sản xuất đối với nguồn hàn Inverter và rôbốt hàn AII-V6.

Kết luận

Giáo trình Thiết bị hàn (Mã mô đun: MH 09) cung cấp hệ thống dữ liệu kỹ thuật toàn diện, logic và chuẩn xác về toàn bộ hệ thống máy móc, dụng cụ của ngành công nghệ hàn. Lộ trình tiếp cận kiến thức được xây dựng chặt chẽ theo tiến trình: từ thiết bị hàn hồ quang tay truyền thống (SMAW), máy cắt kim loại -> các hệ thống hàn bán tự động MIG/MAG, TIG -> công nghệ hàn tự động dưới lớp thuốc SAW và rôbốt công nghiệp -> thiết bị hàn điện tiếp xúc và thiết bị hàn - cắt khí oxy-nhiên liệu. Tài liệu là cơ sở khoa học giúp người học củng cố kiến thức chuyên ngành, nâng cao năng lực làm chủ công nghệ thiết bị và xử lý sự cố kỹ thuật trong môi trường sản xuất cơ khí hiện đại.
