Tổng quan về giáo trình

Giáo trình thuộc khối kiến thức cơ sở ngành và chuyên ngành kỹ thuật, phục vụ trực tiếp cho các học phần Khí cụ điện, Thiết bị điều khiển và bảo vệ, Cung cấp điện công nghiệp và Cơ điện mỏ trong chương trình đào tạo bậc Đại học và Cao học ngành Kỹ thuật Điện, Kỹ thuật Điều khiển và Tự động hóa.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học:

  • Hệ thống phân loại, cấu tạo và nguyên lý hoạt động của các thiết bị đóng cắt, điều khiển, bảo vệ mạch điện ở các cấp điện áp hạ áp ($\le 1000\text{ V}$), trung áp ($1000\text{ V} < U \le 35\text{ kV}$), cao áp ($35\text{ kV} < U \le 220\text{ kV}$) và siêu cao áp ($> 220\text{ kV}$).
  • Phương pháp tính toán lựa chọn thiết bị điện theo dòng điện, điện áp, công suất, điều kiện phát nóng, khả năng đóng cắt và khả năng chịu dòng ngắn mạch ($I_{cu}, I_{cs}, I_{cw}, I_{xk}$).
  • Phương pháp tính toán chỉnh định các thông số bảo vệ cực đại, bảo vệ chạm đất, phối hợp bảo vệ máy biến áp và động cơ điện.
  • Các giải pháp kỹ thuật bảo đảm an toàn điện, an toàn tia lửa, kiểm tra liên tục mạch tiếp đất và phòng nổ trong điều kiện đặc thù của công nghiệp khai khoáng và môi trường nguy hiểm về khí, bụi nổ.

Cấu trúc giáo trình được xây dựng theo cách tiếp cận kỹ thuật thực nghiệm kết hợp phân tích sơ đồ mạch nguyên lý. Nội dung phát triển tuần tự từ thiết bị hạ áp đóng cắt bằng tay, thiết bị điều khiển từ xa và tự động, mạch liên động bảo vệ, đến các khí cụ điện cao thế, sứ cách điện, thanh dẫn, máy cắt dầu và các tủ phân phối trọn bộ.

Điểm đặc thù của giáo trình là việc kết hợp song song giữa lý thuyết thiết bị điện công nghiệp tiêu chuẩn (tiêu chuẩn IEC 60439-1, thiết bị của các hãng Schneider, Mitsubishi, LS) và hệ thống thiết bị chuyên dụng phòng nổ dùng trong mỏ hầm lò và mỏ lộ thiên (khởi động từ ПMBИ, ПMBИP; tủ cao áp ЯКHО-6Э, ПКРН-6B).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình tập trung vào các nhóm chủ đề kỹ thuật cốt lõi sau:

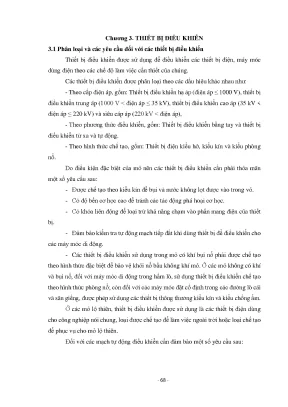

  1. Phân loại và yêu cầu kỹ thuật đối với thiết bị điều khiển: Phân loại thiết bị theo cấp điện áp, phương thức điều khiển (bằng tay, từ xa, tự động), và hình thức chế tạo (kiểu hở, kiểu kín, kiểu phòng nổ). Xác định các yêu cầu kỹ thuật đặc thù trong mỏ: độ bền cơ học, kết cấu vỏ kín chống bụi/nước, khóa liên động cơ - điện loại trừ khả năng chạm vào phần mang điện, tự động kiểm tra mạch tiếp đất cho máy di động, bảo đảm an toàn tia lửa và đáp ứng các chỉ tiêu sai số, độ nhanh, chỉ tiêu năng lượng của hệ thống tự động.

  2. Thiết bị điều khiển bằng tay hạ áp:

    • Cầu dao và bộ đảo mạch: Cấu tạo dao chính, dao phụ làm tắt nhanh hồ quang bằng lò xo, má cố định và phối hợp cầu chì bảo vệ cực đại.
    • Hộp khống chế: Cấu tạo kiểu tang quay và kiểu cam dùng cho mở máy, dừng máy, đảo chiều, hãm, điều chỉnh tốc độ động cơ một chiều và động cơ không đồng bộ rôto dây quấn.
    • Máy ngắt tự động (Aptomat thường và Aptomat phòng nổ $A\Phi B$): Điều khiển động cơ công suất đến $300\text{ kW}$, điện áp dưới $1000\text{ V}$. Phân tích cơ cấu nhả khớp điện từ bảo vệ ngắn mạch, cơ cấu nhiệt bảo vệ quá tải, rơ le điện áp cực tiểu bảo vệ mất điện, hệ thống tiếp điểm nhiều cấp (chính, phụ, hồ quang), buồng dập hồ quang. Các thông số $I_n, I_r, U_e, I_{cu}, I_{cs}, I_{cw}, AT, AF$, đường cong đặc tính bảo vệ, độ bền cơ và độ bền điện.

  3. Thiết bị điều khiển từ xa và tự động:

    • Công tắc tơ (Contactor điện từ như Mitsubishi S-T50): Cấu tạo nam châm điện, cuộn hút, lõi sắt, lò xo phản lực, hệ thống tiếp điểm chính, tiếp điểm phụ thường đóng/thường mở, buồng dập hồ quang. Các thông số khả năng đóng ($1-7 I_{đm}$), khả năng ngắt ($1-10 I_{đm}$), độ bền cơ ($5-10$ triệu lần), độ bền điện ($0,2-1$ triệu lần).
    • Khởi động từ: Kết hợp công tắc tơ và rơ le nhiệt hoặc khối bảo vệ trọn bộ.

  4. Các giải pháp bảo vệ chuyên dụng trong mạch điều khiển:

    • Bảo vệ mất điện: Ngăn ngừa công tắc tơ tự đóng lại sau khi mất điện rồi có điện đột ngột bằng phương pháp sun tiếp điểm tự khóa hoặc sun điện trở song song nút chạy.
    • Bảo vệ chập mạch điều khiển: Phương pháp dùng cầu chì hoặc rơ le dòng điện một chiều $P\Pi$ mắc nối tiếp/song song với mạch chỉnh lưu bán chu kỳ.
    • Ngăn ngừa nguy cơ điện giật và an toàn tia lửa: Giảm điện áp điều khiển xuống $\le 36\text{ V}$ hoặc $18\text{ V}$, kiểm tra thường xuyên mạch tiếp đất (điện trở tiếp đất $\le 300,\Omega$ ở mạng $380\text{ V}$, $\le 100,\Omega$ ở mạng $660\text{ V}$), rơ le liên động rò điện $PY$ (khối $БPY$), hoán vị lõi cáp lực hoặc đặt lõi tiếp đất ở tâm cáp để triệt tiêu sức điện động cảm ứng ($0,25-0,5\text{ V}$).

  5. Khởi động từ phòng nổ và phương pháp tính toán chỉnh định:

    • Khởi động từ không thuận nghịch $ПMBИ$ và thuận nghịch $ПMBИP$ (dùng rơ le $PO$ bảo vệ mất pha, khóa liên động cơ - điện).
    • Điều kiện chọn khởi động từ theo công suất động cơ ($P_đ \le P_{max}$ khi $\eta_đ \cdot \cos\varphi_đ \ge 0,75$ và $k_m < 8$), theo dòng điện nung nóng, hoặc theo bội số dòng mở máy $k_m > 8$.
    • Tính toán dòng chỉnh định rơ le cực đại tức thời: $I_{cđ} = k_c \cdot I_{m.t}$ ($k_c = 1,2-1,3$; mở máy liên tục $k_c = 1,6-1,7$; đảo chiều thường xuyên $k_c = 2-2,2$; roto dây quấn $I_{cđ} = (1,6-2)I_đ$) và kiểm tra độ nhạy với dòng ngắn mạch nhỏ nhất $I_{nm.min}$.
    • Tính chọn cầu chì ($I_{d.dc} = I_m / k_{qt}$ hoặc $I_{d.dc} = 2,5 I_đ$) và kiểm tra hệ số độ nhạy $A_n = I_{nm.dc} / I_{d.dc}$ theo Bảng 3.
    • Chỉnh định bảo vệ máy biến áp hạ áp $660-380/230-127\text{ V}$ cho phụ tải thắp sáng ($I_{cđ} = 3 I_t$) và phụ tải hỗn hợp, quy đổi dòng ngắn mạch hai pha theo các tổ đấu dây $Y/Y, \Delta/\Delta, Y/\Delta, \Delta/Y$.

  6. Thiết bị điện cao áp, thanh cái và cách điện:

    • Sứ cách điện: Sứ gốm, sứ thủy tinh ($70-550\text{ kV}$), sứ polymer (silicon/composite). Phân loại theo cấp điện áp (hạ áp A20, A30; trung áp $6-35\text{ kV}$; cao áp chuỗi bát sứ đến $500\text{ kV}$) và công dụng (đỡ đường dây, đỡ thanh cái, sứ treo, sứ xuyên). Quy định khoảng cách an toàn giữa các pha.
    • Thanh cái đồng: Chức năng dẫn điện, phân chia dòng; tiêu chuẩn IEC 60439-1, nhiệt độ phát nóng cho phép $90^\circ\text{C}$ ở môi trường $40^\circ\text{C}$; công thức thực nghiệm dẫn dòng $I = 7,73 \cdot A^{0,5} \cdot P^{0,39}$; hệ số ghép song song 2 thanh ($1,7$) và 3 thanh ($2,25$).
    • Cầu dao cách ly (DS) và cầu dao phụ tải (LBS): Điều kiện chọn áp, dòng, kiểm tra ổn định động $I_{ôđ.đm} \ge I_{xk}$ và ổn định nhiệt; bảng thông số kỹ thuật DS 24kV, 35kV (630A, 25kA/3s, BIL 150/200kV). So sánh cấu tạo buồng dập hồ quang và khả năng đóng cắt có tải giữa LBS và DS.
    • Cầu chì cao áp và Cầu chì tự rơi (FCO): Cấu tạo dây chảy chì/thiếc/cacdimi, nguyên lý nhả ống chì kết hợp nhiệt và lực điện từ, thông số định mức $24-35\text{ kV}, 100-200\text{ A}, 12\text{ kA}$, sào cách điện thao tác.
    • Máy cắt dầu: Máy cắt ít dầu ($BM\Pi-10$ 10kV 600A 20kA, $BMK-35$ 35kV 1000A 16,4kA) và máy cắt nhiều dầu (cơ chế sinh khí $H_2$ 70% dập hồ quang, nhược điểm nguy cơ hỏa hoạn).

  7. Tủ điện cao áp và trạm phân phối:

    • Tủ điện trung áp công nghiệp (VCB, LBS, DS, ATS, tụ bù, nhị thứ).
    • Tủ điện cao áp mỏ lộ thiên $ЯКHО-6Э$ ($ЯКHО-6ЭP$ điều khiển tay, $ЯКHО-6ЭП$ điều khiển từ xa, công suất tải đến $2000\text{ kW}$, máy cắt $BM\Pi-10K$, bộ truyền động $ПPПA$ hoặc $ПП-61K$, máy biến áp đo lường $HTMИ-6$, bảo vệ ngắn mạch rơ le $PT1, PT2$, bảo vệ chạm đất 1 pha dùng biến dòng thứ tự không $TH\Pi-2$ kết hợp rơ le dòng $ЭTД-551/60$ hoặc rơ le quá áp tam giác hở $PMH$ nhận áp $3U_0$, mạch sưởi $HЭ1, HЭ2$).
    • Tủ điện cao áp $ПKPH-6B$ / $ПKPH-6BM$ (dạng di động cấp điện cho máy xúc, dạng cố định/bán cố định: tủ đầu vào, tủ tiếp điện, tủ đo áp kiểm tra cách điện, tủ phân đoạn đường dây trên không).

Kiến thức nền tảng được xây dựng

  • Lý thuyết quá trình cơ điện và hồ quang: Cơ chế phát sinh và dập tắt hồ quang điện trong không khí, buồng dập hồ quang chia ngăn, và môi trường dầu biến áp.
  • Nguyên lý cảm ứng điện từ và bảo vệ rơ le: Nguyên lý tạo lực hút nam châm điện, mạch từ kín, nguyên lý biến dòng thứ tự không trong bảo vệ chạm đất mất đối xứng, nguyên lý mạch an toàn tia lửa.
  • Tiêu chuẩn và khuôn khổ kỹ thuật: Phương pháp đánh giá thông số thiết bị theo tiêu chuẩn IEC 60439-1, quy chuẩn kỹ thuật an toàn điện mỏ đối với mạng $127\text{ V}, 380\text{ V}, 660\text{ V}$ và lưới điện cao áp đến $35\text{ kV}$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đọc, phân tích và thiết kế sơ đồ nguyên lý mạch đóng cắt, mạch liên động bảo vệ mất điện, chập mạch điều khiển, mạch bảo vệ chạm đất kép; thao tác và bảo dưỡng các cơ cấu đóng cắt cơ khí và điện từ.
  • Kỹ năng tính toán phân tích (Analytical skills): Tính toán dòng làm việc, dòng ngắn mạch cực đại/cực tiểu, kiểm tra độ nhạy bảo vệ rơ le và cầu chì; tính toán khả năng tải của thanh cái đồng đơn và đa thanh; quy đổi thông số ngắn mạch qua các tổ đấu dây biến áp.
  • Năng lực thực hành chuyên môn (Practical competencies): Lựa chọn đúng chủng loại thiết bị đóng cắt (MCB, MCCB, DS, LBS, FCO, Máy cắt, Tủ trọn bộ) phù hợp với môi trường lắp đặt (trong nhà, ngoài trời, hầm lò khí nổ, mỏ lộ thiên), thực hiện chỉnh định thông số bảo vệ theo đúng quy chuẩn an toàn.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm

Giáo trình định hướng phương pháp giảng dạy tích hợp giữa lý thuyết nguyên lý hoạt động, cấu tạo cơ khí chi tiết và phân tích sơ đồ mạch điều khiển thực tế. Giảng viên sử dụng các sơ đồ nguyên lý cấu tạo cắt lớp (như máy cắt ít dầu $BM\Pi-10$, máy ngắt tự động, contactor Mitsubishi S-T50) để minh họa quy trình đóng cắt tiếp điểm và dập tắt hồ quang, sau đó dẫn dắt sang các thuật toán tính toán và công thức chỉnh định thông số.

Bài tập và bài học tình huống (Case Studies)

Hệ thống bài tập trong giáo trình gắn liền với các bài toán kỹ thuật thực tế:

  • Bài toán tính chọn công tắc tơ cho động cơ không đồng bộ rôto lồng sóc ($I_{ct} = (1,2-1,4)I_{đm}$) và cho bộ tụ bù ($I_{ct} = 1,2 I_{đm}$).
  • Bài toán tính toán diện tích, chu vi và dòng điện cho phép của thanh cái đồng phẳng theo công thức $I = 7,73 \cdot A^{0,5} \cdot P^{0,39}$ và tính toán khả năng dẫn dòng khi ghép 2 hoặc 3 thanh song song.
  • Case study phân tích sự cố chạm đất 1 pha trong tủ cao áp mỏ lộ thiên $ЯКHО-6ЭП$: phân tích đường đi của từ thông thứ tự không qua biến dòng $TH\Pi-2$, sự tác động liên hoàn của rơ le $ЭTД-551/60$, rơ le trung gian $P\Pi$, cuộn cắt $OЭ$ và hệ thống đèn báo tín hiệu ($ЛK, ЛЖ, ЛБ$).

Bài tập thực hành và phương pháp đánh giá

  • Thực hành: Thiết lập mạch liên động điều khiển động cơ đảo chiều dùng khởi động từ $ПMBИP$, cài đặt dòng tác động cho rơ le cực đại, đo kiểm điện trở mạch tiếp đất và thử nghiệm rơ le liên động rò điện $PY$ (khối $БPY$).
  • Đánh giá: Kết hợp đánh giá thường xuyên thông qua bài tập tính toán thiết kế mạng điều khiển, bài tập kiểm tra độ nhạy bảo vệ ($A_n, k_n$) và bài thi kết thúc học phần đánh giá năng lực phân tích sơ đồ trạm phân phối điện trọn bộ.

Hướng dẫn tự học

Sinh viên cần tự học theo lộ trình: nắm vững ký hiệu và thông số kỹ thuật danh định của thiết bị $\rightarrow$ tra cứu bảng catalog thực tế của nhà sản xuất (Mitsubishi, Schneider, LS) $\rightarrow$ giải bài tập tính toán lựa chọn khí cụ và kiểm tra điều kiện ổn định nhiệt, ổn định động $\rightarrow$ phân tích sơ đồ liên động điều khiển phức hợp.

Điểm nổi bật và cập nhật

  • Hệ thống hóa đầy đủ các tham số kỹ thuật thiết bị đóng cắt hiện đại: Làm rõ sự khác biệt giữa các dòng Aptomat tép MCB, khối MCCB, các dòng chống dòng rò RCCB, RCBO, ELCB; giải thích chi tiết ý nghĩa kỹ thuật của cặp thông số Ampe Trip / Ampe Frame ($AT/AF$), dòng cắt ngắn mạch thực tế $I_{cs}$ ($50%$ hoặc $100% I_{cu}$), dòng chịu đựng $I_{cw}$ và đường cong đặc tính bảo vệ (Characteristic curve).
  • Cập nhật vật liệu cách điện Polymer tiên tiến: So sánh ưu nhược điểm giữa sứ cách điện gốm truyền thống, sứ thủy tinh và sứ Polymer (silicon/composite) về khả năng chống rạn nứt, kháng nước, chống ăn mòn và độ bền trong môi trường sương muối, vùng ô nhiễm công nghiệp.
  • Đánh giá xu hướng chuyển đổi công nghệ máy cắt: Phân tích cấu tạo và giới hạn kỹ thuật của các dòng máy cắt dầu truyền thống ($BM\Pi-10, BMK-35$, máy cắt nhiều dầu), đồng thời chỉ rõ sự dịch chuyển công nghệ sang các dòng máy cắt chân không (VCB) và máy cắt khí $SF_6$.
  • Tích hợp tiêu chuẩn công nghiệp và quy chuẩn an toàn mỏ: Áp dụng tiêu chuẩn IEC 60439-1 cho tính toán thanh cái và dây dẫn; đưa vào các quy chuẩn kỹ thuật nghiêm ngặt của Luật an toàn trang bị điện mỏ về điện áp an toàn ($\le 36\text{ V}, 18\text{ V}$), điện trở tiếp đất ($\le 300,\Omega, \le 100,\Omega$), quy định thay thế cầu chì bằng rơ le cực đại trong lưới điện công suất lớn.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 3 và năm thứ 4 chuyên ngành Kỹ thuật Điện, Hệ thống điện, Kỹ thuật Cơ điện Mỏ, Tự động hóa Xí nghiệp Công nghiệp và Mỏ.
  • Học viên cao học: Học viên theo học các chương trình Thạc sĩ ngành Kỹ thuật Điện, Kỹ thuật Điều khiển chuyên sâu về thiết kế trạm phân phối, an toàn điện công nghiệp và khai thác mỏ.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Mạch điện, Lý thuyết Trường điện từ, Máy điện, Vật liệu điện và Kỹ thuật an toàn điện.
  • Giảng viên: Sử dụng làm tài liệu giảng dạy chính, biên soạn đề cương bài giảng, bài tập lớn và đồ án môn học Thiết kế cung cấp điện, Khí cụ điện.
  • Kỹ sư và cán bộ kỹ thuật: Dùng làm tài liệu tra cứu thông số kỹ thuật, công thức tính toán và quy trình bảo vệ rơ le phục vụ công tác thiết kế tủ bảng điện, vận hành và nghiệm thu trạm biến áp, mạng điện hầm lò và mỏ lộ thiên.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được biên soạn phục vụ sinh viên đại học, học viên cao học các ngành Kỹ thuật Điện, Tự động hóa, Cơ điện mỏ, đồng thời là tài liệu tham khảo cho kỹ sư thiết kế và vận hành hệ thống điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần nắm vững kiến thức về phân tích mạch điện một chiều và xoay chiều, nguyên lý hoạt động của máy điện (động cơ không đồng bộ, máy biến áp), lý thuyết điện từ trường và các quy tắc an toàn điện cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu khí cụ điện thông thường là gì?

Tài liệu không chỉ trình bày các thiết bị điện công nghiệp dân dụng và nhà xưởng tiêu chuẩn mà còn đi sâu vào các hệ thống thiết bị phòng nổ chuyên dụng, mạch an toàn tia lửa, giải pháp kiểm tra liên tục mạch tiếp đất và sơ đồ trạm phân phối trọn bộ trong điều kiện môi trường khắc nghiệt của mỏ hầm lò và lộ thiên.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc hiểu nguyên lý cơ điện của từng thiết bị, đối chiếu với bảng catalog thông số của nhà sản xuất (Mitsubishi, Schneider), thực hành giải các bài toán chọn thiết bị cho phụ tải động cơ/tụ bù/biến áp và tự phân tích chu trình hoạt động của các sơ đồ mạch nguyên lý.

5. Có những tiêu chuẩn kỹ thuật nào được trích dẫn trong giáo trình?

Giáo trình trích dẫn và áp dụng tiêu chuẩn IEC 60439-1 về độ dẫn điện thanh cái/dây dẫn, tài liệu kỹ thuật của Hiệp hội Đồng Quốc tế (International Copper Association), cùng các quy định của Luật an toàn về trang bị điện mỏ.

Kết luận

Giáo trình cung cấp hệ thống kiến thức toàn diện và có tính ứng dụng cao về khí cụ điện, thiết bị điều khiển và bảo vệ từ cấp điện áp hạ áp đến cao áp. Nội dung kết hợp chặt chẽ giữa cơ sở lý thuyết, công thức tính toán kiểm nghiệm và sơ đồ nguyên lý thực tế của các thiết bị công nghiệp tiêu chuẩn cũng như thiết bị phòng nổ mỏ.

Lộ trình học tập đề xuất: Bắt đầu từ phân loại và nguyên lý đóng cắt hạ áp $\rightarrow$ Phân tích mạch điều khiển từ xa và các chức năng bảo vệ liên động $\rightarrow$ Tính toán lựa chọn khí cụ và chỉnh định rơ le bảo vệ $\rightarrow$ Khảo sát khí cụ điện cao áp, sứ cách điện, thanh dẫn, máy cắt và tủ phân phối trọn bộ. Người học nên kết hợp tra cứu các tiêu chuẩn IEC 60439-1 và tài liệu kỹ thuật từ các nhà sản xuất thiết bị đóng cắt để bổ trợ quá trình học tập và ứng dụng thực tế.
