THÔNG TIN THƯ MỤC VÀ MÔ TẢ HỌC THUẬT GIÁO TRÌNH THÍ NGHIỆM THIẾT BỊ ĐIỆN QUAY

Tổng quan về giáo trình

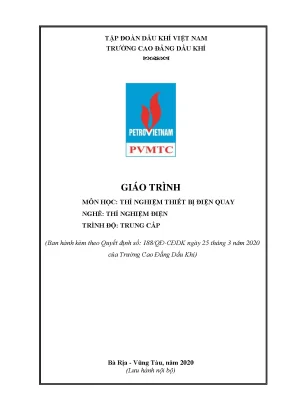

Giáo trình Thí nghiệm thiết bị điện quay (Mã mô đun: KTĐ19MĐ45) là tài liệu đào tạo chuyên môn nghề bắt buộc thuộc chương trình đào tạo nghề Thí nghiệm điện trình độ Trung cấp và Cao đẳng tại Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam). Giáo trình được ban hành theo Quyết định số 188/QĐ-CĐDK ngày 25 tháng 3 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí, do tác giả Dương Tiến Trung làm Chủ biên cùng tác giả Nguyễn Xuân Thịnh tham gia biên soạn.

Mô đun có thời lượng 120 giờ (tương đương 05 tín chỉ), được cấu trúc gồm 28 giờ lý thuyết, 87 giờ thực hành/thí nghiệm/thảo luận/bài tập và 05 giờ kiểm tra. Về vị trí đào tạo, môn học được bố trí giảng dạy vào học kỳ 2 của năm học thứ hai, sau khi người học đã hoàn thành các môn học lý thuyết cơ sở và các mô đun nền tảng của khối ngành kỹ thuật điện.

Mục tiêu học tập của giáo trình tập trung trang bị kiến thức và kỹ năng thực hành thí nghiệm trên hai nhóm thiết bị điện chính trong nhà máy và công trình: thiết bị điện tĩnh (máy biến áp lực, máy biến dòng chân sứ, biến dòng điện, biến điện áp, kháng điện) và thiết bị điện quay (động cơ điện xoay chiều, máy phát điện). Kết thúc mô đun, người học có khả năng xác định tình trạng kỹ thuật, đấu nối sơ đồ đo lường, vận hành các thiết bị chuyên dụng để kiểm tra thông số điện môi, đặc tuyến từ hóa, tỷ số biến, tổn hao không tải, ngắn mạch, độ rung và các hệ thống phụ trợ, từ đó lập biên bản nghiệm thu đối chiếu với tiêu chuẩn kỹ thuật vận hành.

Cấu trúc giáo trình tiếp cận theo mô hình đào tạo năng lực thực hành với 7 bài học tương ứng 7 nhóm đối tượng thiết bị. Nội dung kết hợp chặt chẽ giữa hướng dẫn quy trình công nghệ từng bước với hệ thống sơ đồ đấu dây nguyên lý và chỉ số định lượng cụ thể.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân chia thành 7 bài học chuyên đề:

  • Bài 1: Thí nghiệm máy biến áp lực (31 giờ: 7 lý thuyết, 23 thực hành, 1 kiểm tra): Cung cấp quy trình kiểm tra ngoại quan; đo điện trở cách điện cuộn dây (R15, R60) và xác định hệ số hấp thụ ($K_{ht}$); đo điện trở một chiều các cuộn dây ở tất cả các nấc phân áp; kiểm tra tổ đấu dây và tỷ số biến áp 1 pha, 3 pha; thí nghiệm không tải (đo dòng điện $I_0$, tổn hao $P_0$), thí nghiệm ngắn mạch; đo hệ số tổn hao điện môi $\text{tg}\delta$ sứ đầu vào và cuộn dây; thử nghiệm điện áp xoay chiều tăng cao tần số công nghiệp; kiểm tra bộ điều áp dưới tải và hệ thống làm mát.
  • Bài 2: Thí nghiệm biến dòng chân sứ (12 giờ: 3 lý thuyết, 9 thực hành): Hướng dẫn đo điện trở cách điện bằng Megômmét 500V/2500V; đo điện trở một chiều cuộn nhị thứ; kiểm tra cực tính và tỷ số biến; phương pháp đo và vẽ đường cong đặc tính từ hóa của cuộn dây nhị thứ tại các nấc phân dòng; quy trình lập biên bản nghiệm thu.
  • Bài 3: Thí nghiệm biến dòng điện (10 giờ: 2 lý thuyết, 8 thực hành): Trình bày quy trình đo điện trở cách điện cuộn sơ cấp và thứ cấp; đo điện trở một chiều; kiểm tra sai số dòng điện và sai số góc theo cấp chính xác; đo đặc tuyến từ hóa; đo $\text{tg}\delta$ cuộn dây cao áp; thí nghiệm chịu đựng điện áp xoay chiều tăng cao tần số công nghiệp trên cuộn sơ cấp và thứ cấp (3kV trong 1 phút).
  • Bài 4: Thí nghiệm biến điện áp (12 giờ: 3 lý thuyết, 8 thực hành, 1 kiểm tra): Hướng dẫn đo điện trở cách điện, đo điện trở một chiều; kiểm tra cực tính và đo tỷ số biến; thí nghiệm không tải; thí nghiệm cách điện vòng dây bằng điện áp cảm ứng; thí nghiệm điện áp tăng cao tần số công nghiệp cho cuộn sơ cấp (máy biến điện áp 01 cực và 02 cực) và thứ cấp.
  • Bài 5: Thí nghiệm kháng điện (12 giờ: 3 lý thuyết, 9 thực hành): Bao gồm khảo sát kỹ thuật ngoại quan; đo điện trở cách điện giữa các cuộn dây và vỏ; đo điện trở một chiều; đo trị số điện kháng trên từng pha và đánh giá sai số.
  • Bài 6: Thí nghiệm động cơ điện xoay chiều (12 giờ: 3 lý thuyết, 8 thực hành, 1 kiểm tra): Quy trình khảo sát thông số nhãn máy; đo điện trở cách điện và điện trở một chiều cuộn dây; thử nghiệm hoạt động không tải và non tải (đo $I_0, n_0, P_0, \cos\varphi_0$ ở cấu hình sao và tam giác); thử nghiệm mang tải định mức ($U = 380\text{V}$) kết hợp đo mô-men trục, đo độ rung gối trục và kiểm tra bộ làm mát.
  • Bài 7: Thí nghiệm máy phát điện: Phương pháp đo điện trở cách điện stato, rôto, gối đỡ trục; đo điện trở một chiều cuộn dây; thử nghiệm điện áp xoay chiều tăng cao tần số công nghiệp; thử nghiệm cách điện cuộn dây stato bằng điện áp chỉnh lưu tăng cao và đo dòng rò theo từng pha (5 cấp điện áp từ $0{,}2U_{max}$ đến $U_{max}$); kiểm tra khe hở không khí giữa rôto và stato (máy cực lồi và cực ẩn); kiểm tra hệ thống kích từ (tủ rơ-le, chỉnh lưu Thyristor, máy cắt QFG, khối dập từ) ở chế độ dừng và quay.

Progression logic của giáo trình đi từ các thiết bị điện tĩnh biến đổi công suất lớn (máy biến áp lực), qua các thiết bị đo lường và bảo vệ cảm ứng (biến dòng, biến điện áp, kháng điện), đến các thiết bị điện quay phức tạp (động cơ điện xoay chiều, máy phát điện đồng bộ và hệ thống kích từ).

Kiến thức nền tảng được xây dựng

Giáo trình củng cố và vận dụng ba nhóm kiến thức lý thuyết cơ sở:

  1. Lý thuyết cách điện và suy hao điện môi: Bản chất hiện tượng phân cực điện môi, dòng điện nạp, dòng hấp thụ qua hệ số $K_{ht} = R_{60}/R_{15}$, tổn hao điện môi góc $\text{tg}\delta$, cơ chế phóng điện chọc thũng khi nâng cao điện áp xoay chiều tần số công nghiệp hoặc điện áp chỉnh lưu.
  2. Lý thuyết mạch từ và hiện tượng từ trễ: Đặc tính bão hòa từ của lõi thép trong máy biến dòng/biến điện áp thông qua phương pháp quét điện áp hình sin để dựng đường cong từ hóa và xác định điểm uốn.
  3. Nguyên lý máy điện và cơ cấu biến đổi năng lượng: Sơ đồ thay thế, chế độ không tải, ngắn mạch, phản ứng phần ứng, sự phân bố từ trường trong khe hở không khí, nguyên lý điều chỉnh kích từ bằng mạch bán dẫn Thyristor.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành máy đo điện trở cách điện Megômmét (dải 500V và 2500V), cầu đo điện trở một chiều, cầu so kiểm định TI/TU, bộ biến áp nguồn điều chỉnh (Variac), thiết bị đo công suất 1 pha/3 pha, máy phân tích $\text{tg}\delta$, máy đo mô-men và máy đo độ rung.
  • Kỹ năng phân tích (Analytical skills): Đọc và đối chiếu thông số đo được với tiêu chuẩn chế tạo (sai lệch điện trở giữa các pha $\le 2%$, sai số tỷ số biến $\le \pm 0{,}5%$, hệ số $\text{tg}\delta \le 1%$, hệ số hấp thụ $K_{ht} > 1{,}3$); nhận diện dạng sóng và hiện tượng phát sinh bất thường trong quá trình tăng điện áp.
  • Kỹ năng thực hành quy trình (Practical competencies): Thao tác nối đất xả điện tích tàn dư an toàn trong thời gian từ 3 đến 5 phút; tuân thủ nguyên tắc "kẹp dây dòng trước dây áp"; thực hiện quy trình nâng điện áp từ từ với tốc độ 2–3 kV/s; ghi chép thông số và lập biên bản thí nghiệm nghiệm thu thiết bị.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp lý thuyết và thực hành, trong đó thời lượng thực hành, thí nghiệm và thảo luận chiếm 72,5% tổng thời lượng môn học (87/120 giờ).

  • Phương pháp giảng dạy: Giảng viên sử dụng các phương pháp giảng dạy tích cực như diễn giảng kỹ thuật, vấn đáp hiện tượng và giảng dạy giải quyết vấn đề (Problem-based learning). Giáo án được soạn theo từng buổi học chuyên môn hóa tại phòng thí nghiệm, kết hợp trình chiếu tài liệu kỹ thuật, bản vẽ cấu tạo và tổ chức phân chia học viên theo ca/nhóm làm việc độc lập.
  • Phương pháp học tập và bài tập thực hành: Người học nghiên cứu trước nội dung tài liệu, chuẩn bị phiếu học tập, thực hiện đấu nối trực tiếp trên các mô hình/thiết bị thật theo 18 sơ đồ nguyên lý được cung cấp trong giáo trình (từ Hình 1 đến Hình 18). Các bài tập tình huống tập trung vào thao tác xử lý khi phát hiện cách điện suy giảm, mất đối xứng điện trở cuộn dây hoặc bão hòa mạch từ.
  • Phương thức đánh giá kết quả học tập:
    • Kiểm tra thường xuyên (03 bài): Hình thức vấn đáp trong giờ học, kiểm tra viết dưới 30 phút hoặc chấm điểm thao tác kỹ năng thực hành, ghi chép số liệu.
    • Kiểm tra định kỳ (05 bài):
      • Bài kiểm tra số 1: Thực hành Bài 1 (45–60 phút).
      • Bài kiểm tra số 2: Lý thuyết Bài 4 (45–60 phút).
      • Bài kiểm tra số 3: Thực hành Bài 6 (45–60 phút).
      • Bài kiểm tra số 4: Lý thuyết Bài 7 (45–60 phút).
      • Bài kiểm tra số 5: Thực hành Bài 7 (45–60 phút).
    • Thi kết thúc môn học: Hình thức thi thực hành với thời gian từ 45 đến 60 phút.

Điểm nổi bật và cập nhật

  • Tính thực tiễn trong ngành Dầu khí và Công nghiệp Năng lượng: Nội dung giáo trình được biên soạn dựa trên việc khảo sát thực tế tại các nhà máy điện, trạm biến áp và công trình sản xuất thuộc Tập đoàn Dầu khí Việt Nam, bảo đảm tính ứng dụng trực tiếp cho công tác bảo dưỡng và nghiệm thu.
  • Chuẩn hóa quy trình đo lường định lượng: Giáo trình quy định các ngưỡng thông số kỹ thuật rõ ràng:
    • Điện trở cách điện cuộn dây sơ cấp $\ge 1000\text{V}$ phải đạt tối thiểu $1000\text{ M}\Omega$; cuộn dây thứ cấp đạt tối thiểu $2\text{ M}\Omega$.
    • Điện áp thử nghiệm xoay chiều tăng cao tần số công nghiệp đối với máy mới lắp đặt hoặc sau sửa chữa lớn thay hoàn toàn cuộn dây được lấy bằng $90%$ điện áp thử xuất xưởng; đối với máy sau sửa chữa thay một phần cuộn dây lấy bằng $85%$.
    • Quy định kiểm tra khe hở không khí máy phát điện: tối thiểu 4 điểm trên một mặt cực đối với máy cực lồi và tối thiểu 8 điểm đối xứng qua đường kính đối với máy cực ẩn.
  • Hệ thống sơ đồ kỹ thuật chi tiết: Cung cấp 18 sơ đồ chỉ dẫn đấu dây chi tiết, bao gồm các phép đo chuyên biệt như đo đặc tuyến từ hóa cuộn nhị thứ biến dòng (Hình 10, Hình 13), kiểm định biến điện áp (Hình 15), thử ngắn mạch máy biến áp 3 pha (Hình 7) và thử tải động cơ điện xoay chiều (Hình 18).

Đối tượng sử dụng giáo trình

  • Đối tượng người học: Học sinh, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Thí nghiệm điện, Điện công nghiệp, hoặc các chuyên ngành Kỹ thuật điện trong các cơ sở giáo dục nghề nghiệp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung và mô đun kỹ thuật cơ sở trước đó trong chương trình đào tạo, bao gồm:
    • An toàn vệ sinh lao động (ATMT19MH01), An toàn điện (KTĐ19MH1).
    • Điện kỹ thuật cơ bản (KTĐ19MH7), Mạch điện.
    • Đo lường điện (KTĐ19MĐ14), Khí cụ điện (KTĐ19MĐ15), Vẽ điện (KTĐ19MĐ65).
    • Thực tập điện cơ bản (KTĐ19MĐ49), Trang bị điện 1 (KTĐ19MĐ57).
  • Giảng viên và kỹ sư thực hành: Giảng viên sử dụng giáo trình làm khung chuẩn để xây dựng đề cương bài giảng, phiếu đánh giá kỹ năng thực hành và đề thi kết thúc môn; kỹ sư, kỹ thuật viên tại các nhà máy sử dụng làm tài liệu tra cứu các bước thử nghiệm và tiêu chuẩn nghiệm thu thiết bị điện tại hiện trường.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai? Giáo trình được thiết kế cho người học nghề Thí nghiệm điện ở trình độ Trung cấp và Cao đẳng, đồng thời phục vụ công tác bồi dưỡng kỹ thuật viên thí nghiệm, vận hành và sửa chữa thiết bị điện tại các trạm biến áp và nhà máy công nghiệp.

2. Cần kiến thức nền nào để học mô đun này? Người học cần nắm vững nguyên lý an toàn điện, lý thuyết mạch điện xoay chiều 1 pha và 3 pha, phương pháp sử dụng các thiết bị đo lường cơ bản (VOM, Amperemeter, Voltmeter, Wattmeter) và cấu tạo nguyên lý của khí cụ điện, máy biến áp và máy điện quay.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết máy điện là gì? Giáo trình tập trung hoàn toàn vào quy trình thực nghiệm và phương pháp kiểm định thiết bị. Thay vì phân tích sâu về lý thuyết thiết kế, tài liệu hướng dẫn chi tiết từng bước thao tác thiết bị đo, sơ đồ mạch thử nghiệm, trình tự tăng giảm điện áp, xử lý sai số và thủ tục lập biên bản nghiệm thu theo tiêu chuẩn kỹ thuật.

4. Làm sao để tự học và thực hành mô đun này hiệu quả? Người học cần đọc kỹ mục tiêu và quy trình từng bài, ghi nhớ các lưu ý an toàn (như ngắt nguồn, xả điện tích tàn dư, nguyên tắc đấu nối mạch dòng trước mạch áp), vẽ lại sơ đồ nguyên lý trước khi thực hành và đối chiếu kết quả đo với các tiêu chuẩn nghiệm thu được nêu ở cuối mỗi bài học.

5. Có tài liệu bổ trợ nào kèm theo trong danh mục tham khảo của giáo trình? Giáo trình dẫn chiếu 3 tài liệu tham khảo chính phục vụ môn học:

  1. Mạch điện 1 – Tác giả Phạm Thị Cư (Chủ biên), NXB Giáo dục, 1996.
  2. Bảo dưỡng và thử nghiệm thiết bị trong hệ thống điện – Tác giả Lê Đăng Doanh, Phạm Văn Chới, Nguyễn Thế Công, Nguyễn Đình Thiên, NXB Khoa học kỹ thuật, 2002.
  3. Giáo trình đo lường các đại lượng điện và không điện – NXB Giáo dục, 2003.

Kết luận

Giáo trình Thí nghiệm thiết bị điện quay (Mã mô đun: KTĐ19MĐ45) do Trường Cao đẳng Dầu khí ban hành năm 2020 cung cấp hệ thống quy trình công nghệ và phương pháp kiểm tra toàn diện cho các thiết bị điện tĩnh và thiết bị điện quay trong hệ thống năng lượng. Với tỷ trọng thực hành chiếm hơn 70% cùng hệ thống 18 sơ đồ hướng dẫn đo đạc chuẩn mực, giáo trình định hình lộ trình học tập logic từ công tác kiểm tra ngoại quan, đo thông số cách điện, khảo sát đặc tính tải, đến thí nghiệm điện áp tăng cao và kiểm tra hệ thống điều khiển kích từ. Đây là tài liệu đào tạo chuyên môn cốt lõi phục vụ chuẩn đầu ra nghề Thí nghiệm điện và công tác vận hành kỹ thuật tại các công trình công nghiệp.
