Giáo trình Thi công Đường qua Vùng Đất yếu cho Xây dựng Cầu Đường Cao đẳng

Giáo trình kỹ thuật về thi công đường qua vùng đất yếu nghề xây dựng cầu đường trình độ cao đẳng, biên soạn theo chương trình đào tạo chuẩn, hệ thống hóa kiến thức từ cơ bản đến

• Trường học: Trường Cao Đẳng Xây Dựng
• Chuyên ngành: Xây Dựng Cầu Đường
• Đề tài: Giáo Trình Thi Công Đường Qua Vùng Đất Yếu Nghề Xây Dựng Cầu Đường Trình Độ Cao Đẳng
• Loại tài liệu: Giáo Trình
• Địa điểm: Hà Nội

Tóm tắt

I. Giới thiệu về Thi công Đường trên Vùng Đất yếu

Thi công đường trên vùng đất yếu là một trong những thách thức lớn nhất trong ngành xây dựng công路 hiện đại. Vùng đất yếu, bao gồm đất sét mềm, đất hữu cơ và các lớp đất có độ ổn định thấp, đòi hỏi những phương pháp thi công đặc biệt và kỹ thuật nâng cao. Giáo trình cao đẳng này cung cấp kiến thức toàn diện về những nguyên lý cơ bản, thiết kế và thực thi công tác xây dựng cầu đường trên các nền móng yếu. Việc nắm vững các kỹ năng này không chỉ đảm bảo chất lượng công trình mà còn bảo vệ an toàn cho người dân và kéo dài tuổi thọ của công trình.

1.1. Khái niệm và đặc điểm của vùng đất yếu

Vùng đất yếu là những khu vực có nền đất không ổn định, độ chịu tải thấp và dễ bị biến dạng. Đặc điểm chính bao gồm độ ẩm cao, độ nén thấp, hàm lượng hữu cơ lớn và khả năng chịu lực hạn chế. Những vùng này thường xuất hiện ở đồng bằng sông, vùng ven biển và những nơi có mực nước ngầm cao. Việc xác định chính xác tính chất đất nền qua các bài kiểm tra địa chất là bước đầu tiên và quan trọng nhất trong quy trình thiết kế.

1.2. Tầm quan trọng của giáo trình cao đẳng

Giáo trình Thi công Đường: Vùng Đất yếu cung cấp kiến thức chuyên sâu cho các kỹ sư, thầu công và nhân viên kỹ thuật. Nó giúp những người học hiểu rõ các thách thức kỹ thuật, phương pháp khắc phục và tiêu chuẩn chất lượng quốc tế. Với nội dung cập nhật và thực tế, giáo trình đó là cơ sở để nâng cao kỹ năng chuyên môn và giảm rủi ro thi công trên những nền đất khó khăn.

II. Các vấn đề thường gặp trong Thi công Đường trên Đất yếu

Thi công trên vùng đất yếu gặp phải nhiều vấn đề kỹ thuật phức tạp cần được giải quyết một cách khoa học. Sự lún của nền móng là nguy hiểm lớn nhất, gây ra những biến dạng không đều trên công trình. Bên cạnh đó, tình trạng sụt lún tái phát có thể kéo dài trong nhiều năm, ảnh hưởng đến an toàn giao thông. Các vấn đề khác bao gồm ổn định sườn dốc, xâm thực móng và chi phí xây dựng cao. Hiểu rõ nguyên nhân gốc rễ của những vấn đề này là chìa khóa để lựa chọn giải pháp thi công phù hợp.

2.1. Hiện tượng lún và biến dạng công trình

Lún của công trình trên đất yếu xảy ra do nén dư thừa của lớp đất không ổn định. Hiện tượng lún tái phát (secondary settlement) là vô cùng nguy hiểm, có thể kéo dài vài năm sau khi hoàn thành xây dựng. Sự lún không đều gây ra nứt dãn tường, mất độ thẳng mặt đường và ảnh hưởng khung cầu. Việc theo dõi lún thường xuyên bằng máy đo lún chính xác là cần thiết để phát hiện sớm các dấu hiệu nguy hiểm.

2.2. Tác động của nước ngầm và xâm thực

Mực nước ngầm cao là nguyên nhân chính gây xâm thực móng và làm giảm độ bền của nền đất. Dòng chảy nước qua các lớp đất yếu cuốn trôi hạt đất, tạo thành những lỗ trống và gây sụt lún cục bộ. Tác động của thời tiết như mưa lũ, thay đổi độ ẩm làm cho vấn đề trở nên phức tạp hơn. Cần có hệ thống thoát nước tốt, màng chống thấm và các biện pháp bảo vệ nền để ngăn chặn những tác hại này.

III. Giải pháp thi công hiệu quả trên Vùng Đất yếu

Các phương pháp thi công trên vùng đất yếu cần được lựa chọn cẩn thận dựa trên điều kiện địa chất cụ thể. Cải thiện nền đất qua gia tố đất, rút nước cấp bức hoặc nén động là những giải pháp phổ biến và hiệu quả. Công nghệ địa kỹ thuật hiện đại như cọc khoan sâu, cọc áp lực hoặc móng tấm nổi giúp phân tán tải trọng an toàn. Lựa chọn vật liệu lót đủ mạnh, thiết kế dày lót mặt đường tăng cường và kiểm soát chất lượng nghiêm ngặt là những điều không thể thiếu để đảm bảo tuổi thọ công trình.

3.1. Phương pháp cải thiện nền đất

Cải thiện nền đất là bước chuẩn bị quan trọng trước khi thi công công trình chính. Gia tố đất (soil stabilization) bằng xi măng, vôi hoặc nhựa nhựa bitum giúp tăng độ bền và giảm nhạy độ ẩm của đất. Nén động pháo nổ (explosive compaction) có thể nén sâu các lớp đất yếu ở độ sâu lớn. Rút nước cấp bức (surcharge preloading) giúp tăng tốc độ nén và giảm lún tái phát sau này. Mỗi phương pháp có ưu và nhược điểm, cần tính toán chi phí và lợi ích trước khi áp dụng.

3.2. Công nghệ móng và thiết kế cầu đường

Lựa chọn loại móng là quyết định quan trọng cho độ an toàn của công trình. Cọc khoan sâu (deep foundation) chuyển tải trọng xuống tầng đất chắc, trong khi móng nổi (raft foundation) phân tán tải trọng rộng trên bề mặt đất yếu. Thiết kế cầu dân phải linh hoạt để chịu được những biến dạng nhất định. Giãn nở (expansion joints) và khớp chịu lực giúp công trình hấp thụ chuyển động. Việc theo dõi và bảo dưỡng định kỳ là yếu tố không thể thiếu để kéo dài tuổi thọ công trình.

IV. Kết luận và Hướng phát triển Thi công Đường hiện đại

Thi công đường trên vùng đất yếu đòi hỏi sự kết hợp giữa kiến thức lý thuyết vững chắc, kỹ năng thực tế và công nghệ tiên tiến. Giáo trình cao đẳng này trang bị đầy đủ những kiến thức cần thiết để vượt qua những thách thức này. Sự phát triển của kỹ thuật địa kỹ thuật, máy móc thi công hiện đại và phần mềm thiết kế ngày càng giúp giảm rủi ro và nâng cao hiệu quả. Việc đầu tư vào đào tạo các kỹ sư chuyên về vùng đất yếu là chiến lược dài hạn để xây dựng các công trình chất lượng, bền vững và an toàn cho người dân.

4.1. Tiêu chuẩn chất lượng và kiểm tra nghiệm thu

Kiểm tra chất lượng từng giai đoạn thi công là bắt buộc để đảm bảo công trình đạt tiêu chuẩn qui định. Các bài kiểm tra địa chất, thử tải nền móng và đo kiểm hình học cần thực hiện thường xuyên. Tiêu chuẩn xây dựng như TCVN, tiêu chuẩn quốc tế cần được tuân thủ nghiêm để bảo đảm chất lượng. Hồ sơ kỹ thuật phải ghi chép đầy đủ mọi công tác kiểm tra và kết quả nhận xét. Nghiệm thu cuối cùng chỉ được thực hiện khi tất cả các yêu cầu đều được đáp ứng.

4.2. Định hướng tương lai và xu hướng công nghệ

Công nghệ BIM (Building Information Modeling) đang trở nên phổ biến trong thiết kế và quản lý công trình cầu đường. Sử dụng drone, cảm biến IoT để theo dõi lún và biến dạng thực thời sẽ nâng cao hiệu quả bảo dưỡng. Trí tuệ nhân tạo giúp dự đoán chính xác hành vi nền đất và tối ưu hóa thiết kế. Vật liệu sinh học và phương pháp bền vững ngày càng được ứng dụng để bảo vệ môi trường. Các chuyên gia phải liên tục cập nhật kiến thức để thích ứng với những thay đổi công nghệ này.

Trích đoạn nội dung tài liệu

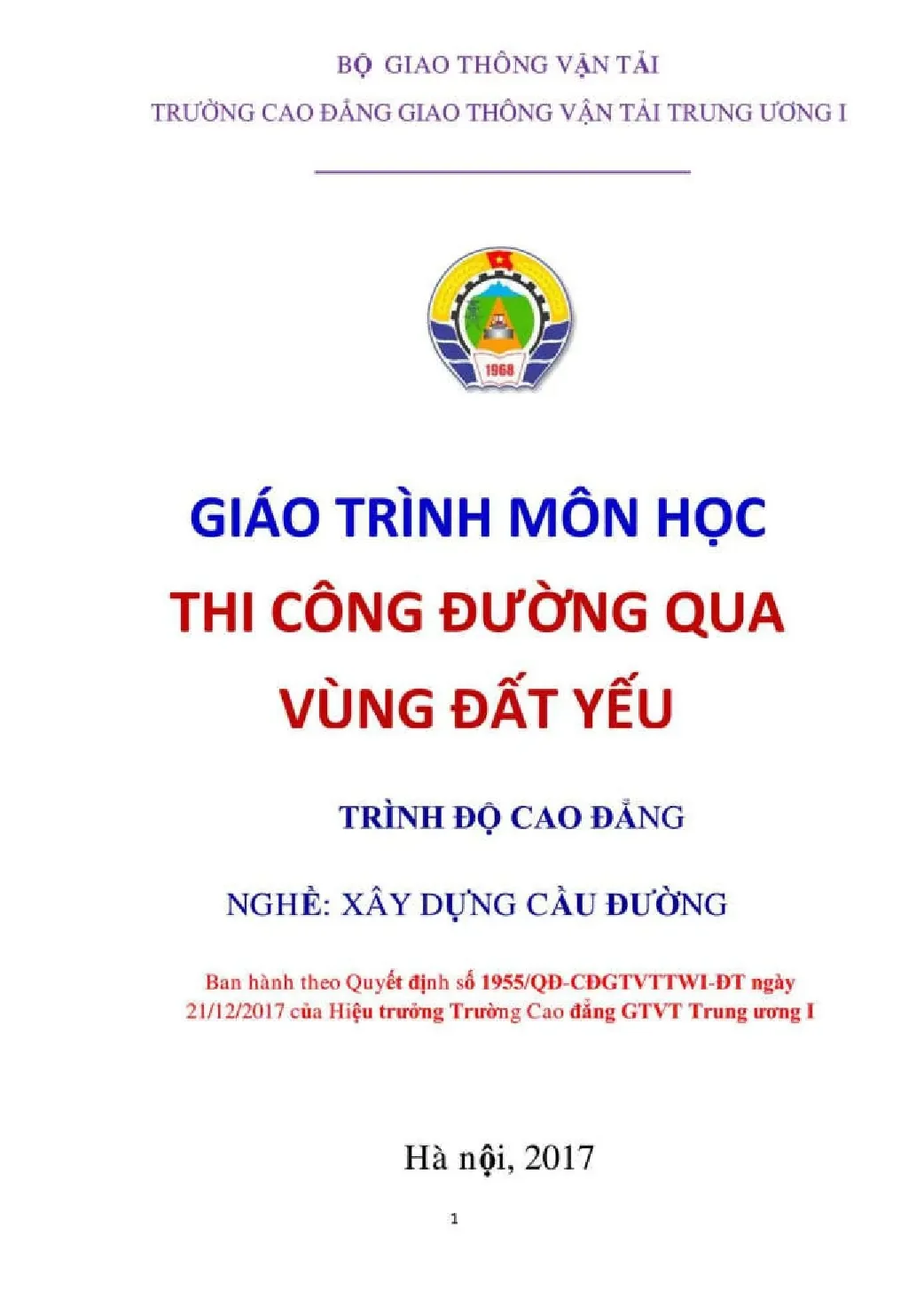

BỘ GIAO THÔNG VẬN TẢI TRUONG CAO DANG GIAO THONG VAN TAI TRUNG UONG I v@` =5 GIÁO TRÌNH MÔN HỌC THỊ CÔNG ĐƯỜNG QUA VÙNG ĐẤT YẾU TRÌNH ĐỘ CAO DANG NGHÈ: XÂY DỰNG CẦU ĐƯỜNG Ban hành theo Quyết định số 1955/QĐ-CĐGTVTTWI-ĐT ngày 21/12/2017 của Hiệu trưởng Trường Cao đẳng GTVT Trung wong 1 Hà nội, 2017 1 BỘ GIAO THÔNG VẬN TẢI ‘TRUONG CAO DANG GIAO THONG VAN TAI TRUNG ƯƠNG I GIAO TRINH Môn học: Thi công đường qua vùng đất yếu NGHE: XAY DUNG CAU DUONG TRINH DO: CAO DANG Hà Nội ~2017 LỜI NÓI ĐÀU Thi công đường qua vùng đất yếu là môn học bắt buộc trong chương trình dạy nghề dài hạn, nhằm trang bị cho người học nghề một số kiến thức, kỹ năng cơ bản về thi công công trình đường đắt yếu. Hiện nay các cơ sở dạy nghề đều đang sử dụng tài liệu giảng dạy theo nội dung tự biên soạn, chưa được có giáo trình giảng dạy chuẩn ban hành thống nhất, vì vậy các giáo viên và học sinh sinh viên đang thiếu tài liệu để giảng dạy và tham khảo, Nhằm đáp ứng yêu cầu giảng dạy và học tập trong giai đoạn mới của nhà trường, tập thể giáo viên khoa Công trình đã biên soạn giáo trình môn học Thi công đường qua vùng đất yếu cầu hệ Cao đẳng nghề, giáo trình này gồm những nội dung chính như sau: Bai 1: Khái niệm chung. Bài 2: Phương pháp đắp bệ phản áp. Bài 3: Phương pháp thi công vải địa kỹ thuật Bài 4: Phương pháp gia tải tạm thời Bài 5: Kỹ thuật thì công đường thấm thẳng đứng bằng cọc cát, giếng cát Bài 6: Kỹ thuật thi công đường thấm thẳng đứng bằng bắc thám.

Bài 7: Phương pháp cọc đất gia có xi măng Trong quá trình biên soạn chúng tôi đã tham khảo các nguồn tài liệu sẵn có, trong nước và với kinh nghiệm giảng dạy thực tế. Mặc dù đã có nhiều nỗ lực, tuy nhiên không tránh khỏi thiếu sót. Chúng tôi rat trân trọng và cám ơn những ý kiến đóng của đồng nghiệp và các nhà chuyên môn để giáo trình Thi công đường qua vùng đắt yếu đạt được sự. hoàn thiện trong những lần biên soạn sau này.

Chân thành cắm ơn ! Nhóm tác giả ! MỤC LỤC 1. Nguồn gốc đất yếu. Sự phân bố của các vùng đất yếu ở Việt Nam. Tính chất chung của các vùng đất yếu ở Việt Nam.

Đất sét mềm. Các loại đất yếu khác.Tình hình xây dựng nền đắp trên đất yếu ở Việt Nam:. Nền đường ôtô và sân bay. Tình hình nền đường sắt.

Lựa chọn thiết kế thí công đường qua vùng đất yết:. 2- 22s WA 'CÂU HỎI VÀ BÀI TẬP BÀI 1. BÀI 2: PHƯƠNG PHÁP ĐẮP BỆ PHẢN ÁP. Phương pháp thí công.

Ưu nhược điểm và phạm vip dung: CÂU HỘI VÀ BÀI TẬP BÀI 2. BÀI 3: PHƯƠNG PHÁP THỊ CÔNG VẢI ĐỊA KỸ THUẬI 2. Yêu cầu đối với vật liệu và thiết bị 2.2, Trình tự thì công. Kiểm tra và nghiệm thu.

Ưu nhược điểm và phạm vi áp dụng: 'CÂU HỎI VÀ BÀI TẬP BÀI 3. BÀI 4: PHƯƠNG PHÁP GIA TAI TAM THOL.Khái niệm chung 1. Một số yêu cầu thiết ký 1. Phương pháp thỉ công: 2.

Sử dụng hệ thống thoát nước đứng (đường thấm thẳng đứng: bấc thấm, rãnh cát) 2. _ Ưu nhược điểm và phạm vi áp dụng: 'CÂU HỎI VÀ BÀI TẬP BÀI 4. BÀI 5: KỸ THUẬT THỊ CÔNG ĐƯỜNG THAM THANG ĐỨNG BẰNG CỌC CÁT, GIẾNG CÁT.1 Khái niệm chung về cọc cát và giếng cát, 1. Thiết kế giếng cất.

B6 tr thiét bj do: 2. Phương pháp thì công. Yeu chu ky thuật. Thiết bịthĩ công:.

Biện pháp, ng: 2.4, 76 chitc giám sát chất lượng thi công: 3. Các yêu cầu về công tác nghiệm thu: 2. An toan lao động: 3. Ưu nhược điểm và phạm vi áp dụng.

'CÂU HỎI VÀ BÀI TẬP BÀI 5. BÀI 6: KỸ THUẬT THỊ CÔNG ĐƯỜNG THAM THANG ĐỨNG BẰNG BẤC THẤM. Khái niệm bấc thẩm: 2. Quy định chung 3.

Yêu cầu thiết kế: 3. Những tài liệu cần thiết để thiết kệ 3.2 Thiết kế cấu tạo chung 3.3, Yêu cầu kĩ thuật của bấc thấm: 3,4, Yêu cầu kĩ thuật của vải địa kĩ thuật 3.5 Thiết kế đệm cát trên đầu bấc thất 3,6 Tính toán bố trí bấc thấm: 3.8 Thiết kế các loại quan trắc: 3.9 Tính toán gia tải nén trước.10 Kiếm tra ổn định nền đất yếu khi gia ti: saat 55 3,11 Tính toán bù lún:.12 Quy định về hồ sơ thiết kế:. Phương pháp thĩ công.1 Thi cong đệm cắt trên đầu bấc thất .2 Thí công cắm bấc thấm: 4.3 Đắp vật liệu gia tải và dỡ tải: .4, Kiểm tra và nghiệm thu công trình: 5. Ưu nhược điểm và phạm vi áp dụng.

'CÂU HỎI VÀ BÀI TẬP BÀI 6. Phụ lục bài 6. BÀI 7: PHƯƠNG PHAP COC BAT GIA CỔ XI MĂNG 1. Các công trình thông dụng sử dụng công nghệ cột đất =ximăng: 1.

Hiệu quả từ việc sử dụng công nghệ gia cố đất nền bằng cột đất -ximäi ình hình nghiên cứu, ứng dụng phương pháp xử lý nền đất yếu bằng cọc ximăng -đất trên thế giới 66 1. Tình hình nghiên cứu, ứng dụng phương pháp xử lý nền đất yếu bằng cọc ximăng -đất ở Việt Nai 1. Nguyên tắc gia cố đất nền. Phương pháp thỉ công: 2.

Cong nghệ thi công trộn khô: 2. Công nghệ trộn ướt. - Môhìnhbốtrítrụ. Các phương pháp tổ hop (Hybrid method).

Công tác khảo sát, thí nghiệm phục vụ tính toán và thiết kế cải tạo, gia cố. Céc phurong pháp tính toán và thiết kế cải tạo gia cổ đất nền bằng công nghệ trộn sâu cọc đất ~xi măng. Kiểm soát chất lượn, 2.8, Thiét bi thi cong, ii cei 82 2. Céc ting dụng chính.

Ưu nhược điểm và phạm vi áp dụng. 'CÂU HỎI VÀ BÀI TẬP BÀI 7. Phụ lục bài 7 A (tham khảo). sec cae BS Phụ lục bài 7 B (tham khảo).

sec ko giiipbcacŠ? Phụ lục bài 7 C (Tham khả). Phụ lục bài7 D (Tham khảo) 103 Phụ lục bài7 E( Tham khảo). 105 Phụ lục chung A(Tham khảo) „ 106 Phụ lục chung B(Tham khảo). 11 Tài liệu tham khả 107 BÀI 1: KHÁI NIỆM CHUNG 1.

Khái niệm: Đất mềm yếu là những đất có khả năng chịu tải nhỏ (0,5 — 1,0 daN/cm?), có tính nén lún lớn, hầu như bão hòa nước, có hệ số rỗng lớn (e > 1), mô đun biến dạng thấp (Eạ < 50 daN/cm”), lực chống cắt nhỏ,. Nguồn gốc đất yếu. Tùy theo thành phần vật chất, phương pháp và điều kiện hình thành, vị trí trong không gian, điều kiện vật lý và khí hậu,. mà tổn tại các loại dat yếu khác nhau như đất sét mềm, cát hạt mịn, than bùn, các loại trầm tích bị mùn hóa, than bùn hóa,.

Trong thực tế xây dựng thường gặp nhất là đất dét yếu bão hòa nước. Loại đất này có những tính chất đặc biệt, đồng thời cũng có các tính chất tiêu biểu cho các loại đắt yếu nói chung, vì vậy dưới đây sẽ giới thiệu kỹ loại đắt này. a) Dat sét biển. Các vỉa sét này thường hình thành trong thời kỳ từ 12000 đến 5000 năm “TCN với tốc độ trầm tích cao.

b) Dat sét châu thổ. Châu thổ (tam giác châu) các sông lớn là môi trường trằm tích rất hoạt động, đồng bộ và đã hình thành nhiều via sét lớn. Tổng hợp các quá trình vận chuyển phù sa trong các điều kiện địa hình khác nhau với sự giao lưu của nước sông và nước biển có thể dẫn đến một tỷ lệ bồi lắng rất cao. ©) Đất sét bờ biển và bai lay Tùy theo điều kiện địa phương, địa hình,.

các vỉa sét này khi mang tính chất của vỉa sét vùng châu thổ, khi thì mang tính chất của vỉa sét biển. Sự phân bố của các vùng đất yếu ở Việt Nam. Căn cứ vào nguồn gốc và điều kiện hình thành các déng bang, đồng thời dựa vào tài liệu thăm dò địa chất công trình, sơ bộ có thể nhận xét về đặc điểm chung của các tẳng lớp mềm yếu ở Việt Nam như sau: 4) Đồng bằng Bắc Bộ chủ yếu là loại trầm tích tam giác châu cũ và tam giác Châu mới của hai sông lớn là sông Hồng, sông Thái Bình và các chỉ lưu của chúng, Miễn đồng bằng này có diện tích rất rộng (khoảng 15000 km2) và ít đổi núi sót. Vùng phù sao sông Hồng chiếm diện tích lớn nhất trong miền 9 này.

b) Đồng bàng Thanh — Nghệ Tĩnh có những khu vực bồi tụ, mài mòn xen kẽ nhau. So với đồng bằng Bắc Bộ, tầng trằm tích kỷ thứ tư ở đây không dày. Các trằm tích ở đây cũng rất đa dạng; có trằm tích bồi tụ tam giác châu, có loại bồi tích bồi tụ ven biển ©) Đồng bằng ven biển Trung Bộ là đòng bằng mài mòn bồi tụ điển hình. Trằm tích kỷ thứ tư ở đây thường thấy ở vùng thung lũng các sông và thường là loại phù sa bồi tích.

Vùng duyên hải thuộc loại trầm tích phát triểntrên các đầm phá cạn dần; bồi tích trong điều kiện lắng đọng tĩnh. đ) Đồng bằng Nam Bộ có thể chia thành 3 khu vực dựa vào chiều dày lớp đắt yếu: ~_ Khu vực có đất yếu day 1 — 30m, bao gồm các vùng ven TP HCM, thượng nguồn các sông Vàm Cỏ Tây, phía tây Đồng Tháp Mười, rìa quanh vùng Bảy Núi cho tới vùng ven biển Hà Tiên, Rạch Giá, ria đông bắc đồng bằng từ Vũng, Tàu đến Biên Hòa. -_ Khu vực có lớp đất đá yếu dày 5 30m phân bố kề cận khu vực trên và chiếm đại bộ phận đồng bằng và khu trung tâm Đồng Tháp Mười. ~ Khu vực có lớp đất yếu dày 15 - 300m chủ yếu thuộc lãnh thô các tỉnh Vĩnh Long, Trà Vinh, Bến Tre tới vùng duyên hải các tỉnh Tiền Giang, Cần Thơ, Sóc Trăng.

Tính chất chung của các vùng đất yếu ở Việt Nam. Nói chung các loại đất yếu thường có những đặc điểm sau đây: + Thường là đất sét có lẫn hữu cơ (nhiều hoặc ít) + Hàm lượng nước cao và trọng lượng thể tích nhỏ. + Bão hòa nước hoặc độ thắm nước rất bé + Cường độ chống cắt nhỏ và khả năng nén lún lớn Ở Việt Nam thường gặp các loại đất sét mềm, bùn và than bùn. một số vùng còn gặp loại đất có ít nhiều tính chất của loại đắt lún sập như đắt badan ở Tây Nguyên và thỉnh thoảng còn gặp các via cát chảy là những loại đất yếu có những đặc điểm riêng biệt.

Đất sét mềm Dit sét mềm là các loại đất sét hoặc á sét tương đối chặt, bão hòa nước và có cường độ cao hợ so với bùn. 10 Đất sét mềm có những đặc điểm riêng biệt nhưng cũng có nhiều tính chất chung của các đất đá thuộc loại sét, đó là sản phẩm ở giai đoạn đầu của quá trình hình thành đất đá loại sét.
