TỔNG QUAN VỀ GIÁO TRÌNH VÀ VỊ TRÍ MÔN HỌC

Tổng quan về giáo trình

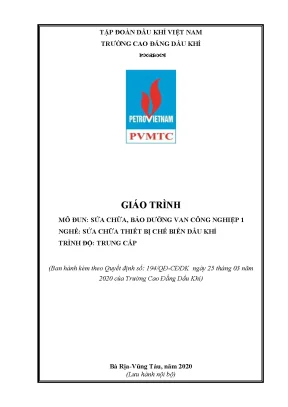

Giáo trình Sửa chữa, bảo dưỡng van công nghiệp 1 (Mã mô đun: CK19MĐ03) là tài liệu đào tạo chuyên ngành thuộc chương trình đào tạo nghề Sửa chữa thiết bị chế biến dầu khí ở trình độ Cao đẳng và Trung cấp. Tài liệu được ban hành chính thức theo Quyết định số 194/QĐ-CĐDK ngày 25 tháng 03 năm 2020 của Hiệu trưởng Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam). Ban biên soạn giáo trình gồm ThS. Lê Anh Dũng (Chủ biên) cùng các đồng tác giả Trần Kim Khánh và Đỗ Văn Thọ.

Trong khung chương trình đào tạo chuyên môn ngành (gồm 29 tín chỉ chuyên môn với tổng số 780 giờ), mô đun CK19MĐ03 chiếm thời lượng 6 tín chỉ, tương đương 180 giờ học tập (bao gồm 28 giờ lý thuyết, 145 giờ thực hành/thí nghiệm/thảo luận và 7 giờ kiểm tra). Môn học được bố trí giảng dạy ngay sau khi sinh viên hoàn thành các môn học cơ sở như Vẽ kỹ thuật, Vật liệu cơ khí, Dung sai và An toàn lao động.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1–A5): Người học trình bày được cấu tạo, phân loại, nguyên lý làm việc và nguyên nhân hư hỏng của 7 dòng van công nghiệp sử dụng trong ngành khai thác và chế biến dầu khí.
  • Chuẩn kỹ năng (B1–B5): Người học thực hiện đúng quy trình tháo lắp, đánh giá khuyết tật, sửa chữa, gia công phục hồi chi tiết và vận hành thiết bị thử áp suất, thử kín theo tiêu chuẩn kỹ thuật.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1–C3): Rèn luyện tính kỷ luật, ý thức chấp hành an toàn lao động và kỹ năng làm việc nhóm trong môi trường sản xuất công nghiệp.

Cấu trúc giáo trình gồm 7 bài học tương ứng với 7 loại van công nghiệp cốt lõi, tiếp cận theo phương pháp tích hợp: kết hợp giữa phân tích kết cấu cơ khí lý thuyết và hướng dẫn các bước thao tác kỹ thuật thực tế tại xưởng thực hành. Điểm đặc thù của giáo trình là toàn bộ thông số kỹ thuật, quy trình công nghệ và hình ảnh minh họa được trích xuất trực tiếp từ hồ sơ kỹ thuật của các nhà thầu đang thực hiện công tác bảo dưỡng, sửa chữa tại các công trình dầu khí thuộc Petrovietnam.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được phân bổ qua 7 bài học cụ thể:

  • Bài 1: Bảo dưỡng, sửa chữa van cổng (Gate Valve - 30 giờ): Trình bày nguyên lý dòng chảy thẳng; cơ cấu đóng mở dạng đĩa nêm hoặc đĩa song song (cổng liền, cổng rời); phân loại theo ty nổi, ty chìm, van dao; vật liệu chế tạo (gang, đồng, thép, inox); kết nối ren, hàn, bích. Giáo trình cung cấp quy trình 16 bước tháo lắp chi tiết trên mẫu van cổng thực tế Size 2-1/16 inches, Class 5000 - RTJ, kỹ thuật thay thế vòng chèn kín (Packing), nắp hộp làm kín và xử lý khuyết tật bề mặt vòng làm kín (Seat ring).
  • Bài 2: Bảo dưỡng, sửa chữa van cầu (Globe Valve - 30 giờ): Giới thiệu nguyên lý làm việc của dòng van điều tiết tuyến tính với vách ngăn bên trong thân; các cấu trúc thân dạng Tee, dạng Angle (góc 90 độ) và dạng Wye (nghiêng 45 độ); các dạng đĩa van hình nút chai hoặc hình côn. Hướng dẫn quy trình 12 bước tháo lắp trên mẫu van cầu Size 4 inches, Class 1500 - FF, phương pháp tiện định hình đĩa côn và mài rà bề mặt làm kín.
  • Bài 3: Bảo dưỡng, sửa chữa van bướm (Butterfly Valve - 28 giờ): Phân tích kết cấu đóng mở nhanh với đĩa xoay quanh trục dọc hoặc ngang; cơ cấu gài góc độ mở dạng lá kim loại răng then hoa; vòng làm kín thân bằng vật liệu phi kim loại (cao su chịu nhiệt). Hướng dẫn quy trình 12 bước tháo van sử dụng máy ép thủy lực chuyên dụng để rút trục van và kỹ thuật phục hồi đĩa van mài mòn.
  • Bài 4: Bảo dưỡng, sửa chữa van nút (Plug Valve - 22 giờ): Trình bày cấu tạo nút van có tiết diện mặt cắt hình thang cân, chuyển động quay 90 độ; cấu trúc thân côn thuận và côn ngược; phân loại van nút có bôi trơn và không bôi trơn nhằm giảm ma sát trong quá trình vận hành; hướng dẫn quy trình tháo lắp, kiểm tra và bảo dưỡng.
  • Bài 5: Bảo dưỡng, sửa chữa van bi (Ball Valve - 30 giờ): Khảo sát kết cấu bi van có lỗ xuyên tâm, cơ cấu đóng mở nhanh góc 90 độ, vật liệu làm kín PTFE/kim loại, quy trình cân chỉnh trục và phục hồi bề mặt làm kín của bi van.
  • Bài 6: Bảo dưỡng, sửa chữa van một chiều (Check Valve - 19 giờ): Phân tích cơ chế tự động ngăn dòng chảy ngược; phân loại kiểu bi lắp cho đường ống thẳng đứng, kiểu đĩa treo (swing check); quy trình kiểm tra lò xo, trục bản lề và sửa chữa vòng làm kín trong thân van.
  • Bài 7: Bảo dưỡng, sửa chữa van màng (Diaphragm Valve - 13 giờ): Khảo sát cấu tạo màng van ngăn cách ly hoàn toàn lưu chất công nghệ với cơ cấu chuyển động; hướng dẫn quy trình tháo nắp chụp, đánh giá độ biến dạng, lão hóa và kỹ thuật thay màng van đàn hồi.

Progression logic của giáo trình đi từ các dòng van chặn dòng chịu áp lực lớn trong hệ thống đường ống chính (van cổng, van cầu) sang các dòng van quay 90 độ đóng mở nhanh (van bướm, van nút, van bi), tiếp nối bởi dòng van tự động bảo vệ hệ thống (van một chiều) và van màng dùng cho môi chất ăn mòn, đặc thù.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố hệ thống lý thuyết kỹ thuật cơ khí thông qua:

  1. Lý thuyết thủy lực và dòng chảy: Tác động của tổn thất áp suất, hiện tượng sụt áp (đặc biệt giữa thân van dạng Tee và dạng Wye), áp lực dòng chảy tác động gây cong vênh trục van và mài mòn cục bộ khi vận hành sai chế độ tiết lưu.
  2. Cơ chế và vật liệu làm kín cơ khí: Nguyên lý các mối ghép lỏng giữa trục van và nắp van sinh ra rò rỉ, giải pháp sử dụng vật liệu làm kín trục (sợi Amian, Packing định hình), gioăng làm kín (Gasket, O-ring), vòng chặn lưng (Back seat) và đệm kín thân (Seat ring).
  3. Tiêu chuẩn cơ khí và truyền động: Phân loại kết nối đường ống theo tiêu chuẩn ren, hàn áp lực cao và mặt bích (JIS, BS, ANSI); các cơ cấu dẫn động van gồm tay quay vô lăng, tay gạt, động cơ điện (motor), bộ truyền động khí nén và thủy lực.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chuẩn xác các dụng cụ tháo lắp chuyên dụng (cờ lê xích, chìa vặn lục giác, máy ép thủy lực tháo trục, tuốc nơ vít, búa cao su); vận hành máy mài rà chuyên dụng để sửa chữa Seat ring và đĩa van; vận hành hệ thống máy kiểm tra thử kín van theo quy trình.
  • Kỹ năng phân tích (Analytical skills): Lập và đọc biên bản đánh giá hiện trạng thiết bị trước khi tháo; kiểm tra khuyết tật cong vênh của trục van bằng đồng hồ so và bàn rà; phát hiện rỗ bề mặt, nứt nẻ, gãy ren, mòn không đều trên đĩa và vòng làm kín.
  • Kỹ năng thực hành quy chuẩn (Practical competencies): Đạt tiêu chuẩn độ nhám bề mặt sau khi mài rà chi tiết kim loại với thông số quy định:
    • Khi sử dụng hạt mài P500: Đạt độ nhám $R_z = 0{,}5,\mu\text{m}$, $R_a = 0{,}12,\mu\text{m}$.
    • Khi sử dụng hạt mài P1200: Đạt độ nhám $R_z = 0{,}16,\mu\text{m}$, $R_a = 0{,}03,\mu\text{m}$.
    • Nắm vững kỹ thuật hàn đắp phục hồi khuyết tật trước khi gia công tiện và mài tinh chi tiết.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp tổ chức giảng dạy và học tập theo hình thức tích cực:

Phương pháp tiếp cận sư phạm (Pedagogical approach)

  • Đối với người dạy: Sử dụng phương pháp thuyết trình ngắn gọn kết hợp nêu vấn đề (Problem-based learning); đưa ra các bài tập tình huống thực tế về sự cố rò rỉ, kẹt van; chia nhóm nhỏ học viên để giao đề tài thảo luận; hướng dẫn học viên tự tra cứu tài liệu kỹ thuật và quy trình nhà máy.
  • Đối với người học: Thực hiện mô hình học tập kết hợp giữa làm việc cá nhân và làm việc nhóm (mỗi nhóm từ 4 đến 6 học viên). Mỗi thành viên chịu trách nhiệm nghiên cứu một công đoạn cụ thể trong chủ đề được giao (cấu tạo, chẩn đoán hư hỏng, lập bảng dụng cụ, thực hiện tháo lắp, kiểm tra sau sửa chữa) trước khi tổng hợp báo cáo nhóm.

Tổ chức bài tập và thực hành xưởng

Sinh viên thực hành trực tiếp tại phòng học chuyên môn hóa và nhà xưởng được trang bị máy chiếu, dụng cụ cầm tay chuyên dụng, đồ gá, máy ép thủy lực và các mẫu van thực tế. Mọi quy trình thực hành đều yêu cầu tuân thủ trình tự chuẩn bị: lập biên bản hiện trạng, mở van góc 50% trước khi tháo, kẹp chặt phôi lên bàn gá, vạch dấu định vị và vệ sinh công nghiệp trước khi bàn giao.

Phương pháp đánh giá kết quả học tập

Thực hiện theo Quy chế đào tạo Cao đẳng hệ chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:

  • Trọng số điểm kiểm tra thường xuyên (Hệ số 1) và định kỳ (Hệ số 2): Chiếm 40% tổng điểm mô đun.
    • Kiểm tra thường xuyên: Thực hiện sau 15 giờ học bằng hình thức hỏi miệng, câu hỏi tự luận, trắc nghiệm hoặc báo cáo nhóm (Đánh giá chuẩn đầu ra A1, A2, A3, B1, B2, B3, C1, C2).
    • Kiểm tra định kỳ: Thực hiện sau 45 giờ học bằng bài kiểm tra viết, trắc nghiệm hoặc thực hành thao tác (Đánh giá chuẩn đầu ra A4, B4, C3).
  • Trọng số điểm thi kết thúc môn học: Chiếm 60% tổng điểm mô đun. Thực hiện sau 120 giờ học bằng hình thức kết hợp tự luận/trắc nghiệm và bài thi kỹ năng thực hành tháo lắp, sửa chữa, thử áp lực (Đánh giá toàn diện các chuẩn đầu ra từ A1–A5, B1–B5, C1–C3).
  • Quy đổi điểm: Điểm chấm theo thang điểm 10 (làm tròn đến 1 chữ số thập phân), sau đó quy đổi sang điểm chữ và thang điểm 4 theo quy chế đào tạo tín chỉ.

Hướng dẫn tự học

Người học phải nghiên cứu trước giáo trình và tài liệu tham khảo trước khi lên lớp; tham dự tối thiểu 70% các buổi giảng lý thuyết (sinh viên vắng trên 30% tổng số tiết lý thuyết bắt buộc phải học lại mô đun mới được dự thi); chủ động tìm hiểu thực tế về phương án gia công, sản xuất và bảo dưỡng tại các xí nghiệp dầu khí.

Điểm nổi bật và cập nhật

  • Tích hợp hệ thống tiêu chuẩn kỹ thuật quốc tế: Giáo trình cập nhật và biên soạn dựa trên các tiêu chuẩn đầu ngành của Viện Dầu mỏ Hoa Kỳ (API) và Tiêu chuẩn Quốc gia Việt Nam (TCVN), bao gồm: API Spec 6D (tiêu chuẩn van đường ống dầu khí), API Spec 6A (tiêu chuẩn thiết bị đầu giếng), API Std 598 (quy trình kiểm tra và thử nghiệm van), API Std 527 (thử độ kín van an toàn), cùng TCVN 7915-1:2009 (ISO 4126-1:2004).
  • Dữ liệu thực tế từ công trình dầu khí: Mọi quy trình công nghệ, danh mục sự cố và hình ảnh thực hành được khảo sát trực tiếp từ các đơn vị thành viên thuộc Petrovietnam đang thực hiện công tác bảo dưỡng, sửa chữa định kỳ tại các nhà máy chế biến, lọc hóa dầu và giàn khoan ngoài khơi.
  • Tích hợp điều kiện vận hành công nghiệp nặng: Giáo trình phân tích cụ thể các điều kiện làm việc khắc nghiệt của van trong ngành dầu khí: dải nhiệt độ vận hành cao vượt trên 1.500°F (xấp xỉ 815°C), dải áp suất cao vượt quá 25.000 psig hoặc môi trường áp suất lạnh/áp suất chân không, cùng các hệ thống van điều khiển tự động từ xa.
  • Mở rộng kết nối liên ngành: Ngoài lĩnh vực dầu khí, giáo trình cung cấp dữ liệu so sánh ứng dụng van trong các ngành công nghiệp phụ trợ:
    • Ngành thực phẩm và đồ uống: Yêu cầu bề mặt van đạt độ nhẵn theo quy định của FDA nhằm tránh tích tụ cặn bẩn và vi khuẩn.
    • Ngành đóng tàu và hàng hải: Yêu cầu van chịu ăn mòn nước biển, kiểm soát hệ thống HVAC, nước dằn tàu và cứu hỏa.
    • Ngành thủy điện và PCCC: Yêu cầu van bướm kích thước lớn đóng mở nhanh, kiểm soát lưu lượng dòng chảy lớn với áp suất thấp.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên theo học hệ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí và các chuyên ngành kỹ thuật Cơ khí sửa chữa tại các trường đào tạo nghề kỹ thuật.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Trước khi học mô đun này, người học bắt buộc phải hoàn thành các môn học thuộc khối cơ sở nghề bao gồm:
    1. Hình học họa hình (CK19MH10 - 5 tín chỉ)
    2. Hóa đại cương (CNH19MH09 - 2 tín chỉ)
    3. Vẽ kỹ thuật 1 (CK19MH01 - 2 tín chỉ)
    4. Vật liệu cơ khí (CK19MH04 - 3 tín chỉ)
    5. Dung sai lắp ghép (CK19MH05 - 3 tín chỉ)
    6. An toàn, vệ sinh lao động (ATMT19MH01 - 2 tín chỉ)
  • Giảng viên và cán bộ hướng dẫn thực hành: Dùng làm tài liệu chuẩn để xây dựng kế hoạch giảng dạy, biên soạn giáo án tích hợp, thiết lập đề thi trắc nghiệm - tự luận và phiếu đánh giá kỹ năng thực hành tháo lắp tại xưởng cơ khí.
  • Kỹ thuật viên tự học và tham khảo: Kỹ thuật viên cơ khí, thợ sửa chữa thiết bị công nghiệp tại các nhà máy hóa chất, lọc dầu, xí nghiệp khí có thể sử dụng giáo trình để tra cứu quy trình bảo dưỡng tiêu chuẩn và các thông số mài rà chi tiết van.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho người học trình độ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị chế biến dầu khí, cũng như sinh viên các ngành cơ khí chế tạo, cơ điện tử cần tài liệu thực hành chuyên sâu về bảo dưỡng thiết bị đường ống và phụ kiện cơ khí chịu áp lực cao.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành khối kiến thức cơ sở gồm 6 môn học: Vẽ kỹ thuật (để đọc bản vẽ kết cấu chi tiết van), Vật liệu cơ khí (để phân biệt gang, thép, inox, đồng và vật liệu đệm kín), Dung sai lắp ghép (để tính toán mối ghép ren, ghép trục và nắp van), Hình học họa hình, Hóa đại cương và An toàn vệ sinh lao động.

3. Điểm khác biệt với giáo trình khác?

Khác với các tài liệu lý thuyết chung, giáo trình tập trung hoàn toàn vào quy trình thực tế với tỷ lệ thực hành chiếm hơn 80% thời lượng (145/180 giờ). Nội dung đưa ra hướng dẫn từng bước cụ thể trên các mã van thực tế chịu áp lực lớn (Class 1500, Class 5000) và quy định chính xác thông số kỹ thuật gia công phục hồi bề mặt ($R_a$, $R_z$) theo tiêu chuẩn công nghiệp dầu khí.

4. Làm sao để tự học hiệu quả?

Người học cần đọc trước nội dung cấu tạo và nguyên lý của từng bài trước khi lên lớp; tham gia phân công nhiệm vụ trong nhóm học tập 4–6 người; tham dự tối thiểu 70% số giờ lý thuyết trên lớp; thực hiện ghi chép nhật ký bảo dưỡng trong quá trình thực hành xưởng và tuân thủ các câu hỏi ôn tập, tình huống thảo luận ở cuối mỗi bài.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình đi kèm danh mục bản vẽ kết cấu chi tiết, hệ thống hình ảnh phân rã các bước tháo lắp thực tế, bảng thông số kỹ thuật hạt mài (P500, P1200), danh mục tài liệu tham khảo tiêu chuẩn API (6D, 6A, 598, 527), TCVN 7915-1:2009 cùng hệ thống video và câu hỏi tình huống thảo luận cho từng bài học.

Kết luận

Giáo trình Sửa chữa, bảo dưỡng van công nghiệp 1 (Mã mô đun: CK19MĐ03) cung cấp hệ thống kiến thức và kỹ năng kỹ thuật chuẩn xác về kết cấu, chẩn đoán hư hỏng, quy trình tháo lắp, gia công phục hồi và kiểm tra thử kín 7 loại van công nghiệp cốt lõi theo tiêu chuẩn ngành dầu khí.

Việc hoàn thành mô đun này là điều kiện tiên quyết giúp người học tiếp thu các mô đun chuyên ngành tiếp theo trong chương trình đào tạo, bao gồm: Sửa chữa bảo dưỡng bơm 1 (CK19MĐ05), Sửa chữa bảo dưỡng máy nén khí (CK19MĐ07), Sửa chữa bảo dưỡng động cơ đốt trong (CK19MĐ08) và Thực tập sản xuất (CK19MĐ09). Tài liệu là căn cứ khoa học và kỹ thuật phục vụ trực tiếp cho công tác đào tạo nhân lực kỹ thuật cơ khí trong và ngoài ngành dầu khí.
