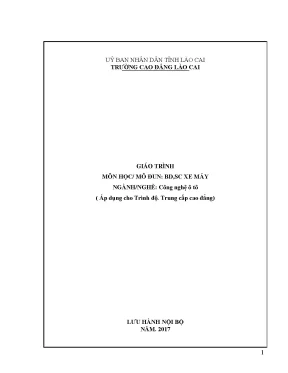

UỶ BAN NHÂN DÂN TỈNH LÀO CAI TRƯỜNG CAO ĐẲNG LÀO CAI GIÁO TRÌNH MÔN HỌC/ MÔ ĐUN: BD,SC XE MÁY NGÀNH/NGHỀ: Công nghệ ô tô ( Áp dụng cho Trình độ. Trung cấp cao đẳng) LƯU HÀNH NỘI BỘ NĂM. 2017 1 LỜI GIỚI THIỆU Xe máy được sử dụng rộng rãi ở nước ta hiên nay nó một phương tiện đi lại cá nhân. Với sự phát triển kinh tế của đất nước, đời sống được nâng cao số lượng xe máy gia tăng nhanh chóng, đi cùng với nó là sự đòi hỏi phải có một đội ngũ thợ bảo dưỡng và sửa chữa.
Giáo trình Sửa chữa và bảo dưỡng xe máy là môn học mô đun thuôc nghề công nghệ ôtô được biên soạn nhằm mục đích cung cấp cho người học những kiến thức, kỹ năng cơ bản giúp người học đã có kiến thức về ô tô có thể sửa chữa được xe máy. Giáo trình biên soạn dựa trên cơ sở điều kiện thực tế hiện nay. Nội dung của giáo trình được biên soạn với thời lượng 150 tiết cho cả lý thuyết và thực hành. Gồm các phần: Bài 1.
Cấu tạo xe gắn máy Bài 2. Bảo dưỡng, sửa chữa cơ cấu phân phối khí Bài 3. Bảo dưỡng, sửa chữa cơ cấu trục khuỷu thanh truyền Bài 4. Bảo dưỡng, sửa chữa Hệ thống nhiên liệu Bài 5.
Bảo dưỡng, sửa chữa Hệ thống truyền động Bài 6. Bảo dưỡng, sửa chữa Hệ thống đánh lửa và hệ thống khởi động Bài 7. Bảo dưỡng, sửa chữa Hệ thống chiếu sáng Giáo trình được biên soạn cho đối tượng là học sinh Trung cấp và cao đẳng nghề công nghệ ô tô đã có kiến thức cơ bản về chuyên môn và các môn cơ sở. Mặc dù đã cố gắng nhưng chắc chắn không tránh khỏi khiếm khuyết, rất mong nhận được ý kiến đóng góp của hội đồng thấm định để cho giáo trình được hoàn thiện hơn.
2 MỤC LỤC TRANG 1. Lời giới thiệu ……………. 3 Bài 1: Tổng quan về xe máy xe máy và nguyên tác bảo dưỡng, sửa chữa *. Mục tiêu: - Cấu tạo và nguyên lý làm việc động cơ 4 kỳ, động cơ 2 kỳ - Cấu tạo và nguyên lý làm việc các hệ thống và bộ phận của xe mô tô - Sử dụng các dụng cụ tháo, lắp, kiểm tra các hệ thống và bộ phận của xe mô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên.
Cấu tạo chung về xe máy 1. Phân loại Từ khi xe máy ra đời, đã có rất nhiều biến thể để phù hợp với những mục đích vận hành khác nhau. Giữa các dòng xe đôi khi chỉ khác nhau đôi chút, mọi cách phân loại đều là quy ước dần dần được chấp nhận rộng rãi. Underbone Đây là dòng xe phổ biến nhất ở Việt Nam hiện nay, hầu hết các mẫu xe số trên thị trường là underbone như Wave, Future, Sirius, Exciter.
Đặc điểm chính của loại xe này là động cơ đặt bên dưới khung xe, bình xăng ở dưới yên. Với thiết kế này, trọng tâm xe lùi về sau hoặc ở giữa, phần đầu xe nhẹ nhàng. Dòng xe này còn có biến thể khác được gọi là hyper-underbone như các mẫu xe Suzuki Raider 150, Honda Nova. Scooter 4 Scooter là loại xe mà ngưới lái có thể nhẹ nhàng bước qua khung (step-through frame) và có không gian rộng để chân phía trước.
Loại thiết kế này xuất hiện vào những ngày đầu tiên của buổi bình minh nền công nghiệp xe máy. Từ scooter thường dùng để chỉ xe có dung tích động cơ từ 50 đến 250 phân khối. Nếu lớn hơn được gọi là maxi-scooter. Scooter không chỉ sử dụng hộp số vô cấp CVT (xe ga) như đa số xe ngày nay, dòng xe này còn sử dụng hộp số tay với số và côn được tích hợp ở tay lái bên trái.
Một số thiết kế còn lại của xe tương đối giống với dòng underbone như động cơ lùi về phía sau, bình xăng dưới yên. Scooter cũng là loại xe máy có đường kính vành xe nhỏ hơn so với hầu hết các dòng xe khác. Sportbike 5 Sportbike là loại môtô được thiết kế để tối ưu hóa tốc độ, khả năng tăng tốc, phanh và vào cua trên đường rải nhựa, không tối ưu hóa về cảm giác thoải mái khi lái xe hay mức nhiên liệu tiêu thụ. Để phân chia sportbike theo dung tích động cơ, hiện nay có ba phân khúc chính là cỡ nhỏ (đến 500 phân khối), cỡ trung (600-750 phân khối) và superbike (1000 phân khối trở lên).
Sport touring 6 Sport touring là dòng xe cùng chia sẻ nhiều đặc điểm với sportbike, nhưng có một số thay đổi để phù hợp với mục đích. Sport touring sinh ra để di chuyển những cung đường dài nhưng vẫn đảm bảo tốc độ xe ở mức cao. Do đó, nếu từ phiên bản sportbike, xe được nâng cao và mở rộng tay lái, gác chân tiến hơn về phía trước, góc nghiêng của càng trước lớn hơn, tạo tư thế lái thẳng người, thoải mái khi đi đường dài. Nakedbike Cụm từ nakedbike được sử dụng lần đầu vào năm 1993, khi Ducati ra đời dòng xe Monster và gọi tên là nakedbike.
Thực tế, đúng như cái tên naked (trần truồng), dòng xe này được coi là phiên bản lược bỏ bộ quây của sportbike, cùng với một số thay đổi trong thiết kế và động cơ. Các bộ phận chính a. Động cơ: Là bộ máy gồm nhiều chi tiết và hệ thống lắp ghép liên hệ mật thiết với nhau, là nơi đốt cháy nhiên liệu tỏa nhiệt biến thành cơ năng rồi sinh ra động lực truyền sang hệ thống truyền chuyển động làm cho xe di chuyển. Muốn vậy trong động cơ phải có các chi tiết và hệ thống sau: + Các chi tiết cố định và di động.
+ Các chi tiết của hệ thống phân phối khí. + Hệ thống làm trơn, làm mát. + Hệ thống nhiên liệu. + Hệ thống đánh lửa.
Hệ thống truyền chuyển động: 7 Có nhiệm vụ truyền chuyển động từ động cơ đến bánh xe phát động, thay đổi tốc độ, moment của bánh xe phát động tùy theo tải trọng và đường sá. Hệ thống này gồm: Bộ ly hợp, hộp số, bánh xe răng kéo xích (nhông trước); dĩa sên (nhông sau), xích tải.1 : Cấu tạo tổng quát xe 1. Công tắc máy đồng thời khoá cổ, chìa khoá yên 2. Cụm công tắc cốt, pha, công tắc kèn, công tắc quẹo 3.
Cụm công tắc đèn chính, nút đề 5. Tay thắng trước 7. Bàn đạp thắng sau 9. Công tắc đèn stop 11.
Khung giữ khi dựng hay đẩy xe 15. Baga trước 16. Chỗ đựng đồ nghề 17. Khung gắn gát chân 19.
Chân chống nghiêng 20.Chân chống đứng 21.Cần sang số 23. Kính chiếu hậu 26. Cao su giảm chấn yên xe 28. Nắp xăng Ở một vài loại môtô không dùng sên mà hệ thống láp chuyền và cac - đan.
Trên xe gắn máy động cơ và hệ thống truyền chuyển động được ráp chung thành một khối ta thường gọi là động cơ. Hệ thống chuyển động (hệ thống di chuyển): 8 Có tác dụng biến chuyển động quay của hệ thống truyền chuyển động thành chuyển động tịnh tiến của chiếc xe. Mặt khác nó còn có tác dụng bảo đảm cho xe di chuyển êm dịu trên những đoạn đường không bằng phẳng. Hệ thống này gồm: Bánh xe trước, bánh xe sau, hệ thống nhún và khung xe.
Hệ thống điều khiển: Có nhiệm vụ thay đổi hướng chuyển động của chiếc xe. Cho xe chạy chậm lại hay dừng hẳn để đảm bảo an toàn khi giao thông. Hệ thống này gồm tay lái, các cần điều khiển và hệ thống thắng. Hệ thống điện đèn còi: Có tác dụng tạo tín hiệu hoặc chiếu sáng khi xe dừng, quẹo, đi trong đêm tối hoặc chỗ đông người để bảo đảm an toàn giao thông.
Hệ thống này gồm các đèn chiếu gần, chiếu xa, đèn lái, đèn stop, đèn quẹo, đèn soi sáng côngtơmét, kèn, các loại đèn tín hiệu. Thông dụng nhất hiện nay vẫn là loại xe gắn máy 100cc, 125cc, 150cc chỉ có 1 lòng xylanh đa số là xe 2 thì Peugeot, Mobylette (Pháp), Suzuki, Yamaha, Bridgestone (Nhật) và xe 4 thì như Honda Dream, Sirius, Suzuki Viva… 2. Các công tác bảo dưỡng sửa chữa 2. Bảo dưỡng kỹ thuật.
Các khái niệm cơ bản Để sử dụng tốt, tăng thời hạn sử dụng và đảm bảo độ tin cậy của phương tiện xe máy trong quá trình vận hành, bảo dưỡng kĩ thuật và sửa chữa là điều cần thiết cần tiến hành kịp thời và có chất lượng. Bởi vì, trạng thái kỹ thuật của xe luôn bị thay đổi từ tốt đến xấu trong quá trình khai thác ví dụ như: Động cơ giảm công suất, xe không đạt tốc độ tối đa, thời gian gia tốc tăng, sức kéo của xe bị giảm. Nhiên liệu bị tiêu xăng Thời gian phanh và quãng đường phanh tăng, các bánh xe phanh không đều dẫn đến giảm tính năng an toàn. Vì vậy, để đảm bảo giữ gìn xe luôn tốt nhằm giảm bớt hư hỏng phụ tùng tạo điều kiện giá thành vận chuyển và an toàn trong giao thông, chúng ta cần tuân thủ nghiêm chỉnh các bước bảo dưỡng kỹ thuật và sửa chữa vì bảo dưỡng và sửa chữa càng hoàn hảo thì độ tin cậy và tuổi thọ của xe càng cao.
Tuy nhiên việc làm này còn cần sắp sếp một cách lôgic để đưa đến một kết quả tốt nhất Bảo dưỡng là công việc dự phòng được tiến hành bắt buộc sau một chu kỳ vận hành nhất định trong khai thác theo nội dung công việc đã quy định nhằm duy trì trạng thái kỹ thuật của xe. Mục đích của bảo dưỡng: Là luôn đảm bảo các tính năng của xe ở trạng thái tốt nhất có thể, để tránh những hư hỏng nhỏ trở lên lớn hơn trong tương lai, để đảm bảo 9 sự an toàn của xe và chủ xe. Nếu chiếc xe được bảo dưỡng đúng tiêu chuẩn, tuổi thọ của xe có thể tăng, tính kinh tế nhiên liệu tốt hơn, hoạt động tin cậy hơn. Yêu cầu: - Kiểm tra, phát hiện những hư hỏng đột xuất, ngăn ngừa chúng để đảm bảo cho cụm máy, xe vận hành an toàn.
- Chăm sóc các hệ thống, các cơ cấu để đảm bảo chúng làm việc an toàn và không bị hư hỏng. - Giữ gìn hình thức bên ngoài. - Chu kỳ bảo dưỡng định kỳ được tính theo quãng đường hoặc thời gian khai thác của ôtô, tùy theo định ngạch nào đến trước. Quy trình bảo dưỡng xe máy được thực hiện theo các bước sau: PHẦN KHUNG SƯỜN – TRUYỀN HỆ THỐNG NHIÊN LIỆU ĐỘNG 1.
Kiểm tra, vệ sinh bảo dưỡng bầu gió. Bảo dưỡng cổ phốt. Bảo dưỡng chế hòa khí. Bảo dưỡng và thay dầu giảm sóc 3.
Bảo dưỡng hệ thống phun xăng (dành cho trước. các xe phun xăng điện tử đi quá 15. Bảo dưỡng, bôi trơn trục và vòng bi km). xe bánh trước.
Kiểm tra, vệ sinh cảm biến Oxy (dành 4.
