Tổng quan về giáo trình

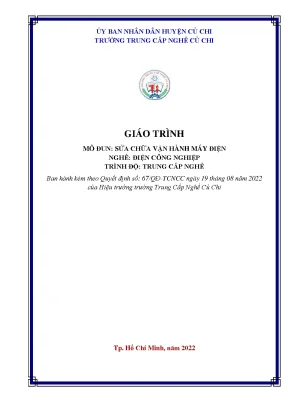

Giáo trình mô đun Sửa chữa vận hành máy điện (Mã mô đun: MĐ 14) được ban hành theo Quyết định số 67/QĐ-TCNCC ngày 19 tháng 08 năm 2022 của Hiệu trưởng Trường Trung cấp Nghề Củ Chi, Thành phố Hồ Chí Minh, do tác giả Trần Ngọc Phiên biên soạn. Trong chương trình đào tạo nghề Điện công nghiệp trình độ Trung cấp nghề, đây là mô đun chuyên môn nghề mang tính bắt buộc với tổng thời lượng đào tạo 150 giờ. Mô đun được bố trí giảng dạy sau các môn học cơ sở gồm An toàn lao động, Mạch điện và Đo lường điện, đồng thời cung cấp hệ thống kiến thức và kỹ năng nền tảng để người học tiếp thu các môn học chuyên ngành nâng cao như Trang bị điện, Khí nén và Điều khiển lập trình PLC.

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Phân tích được cấu tạo, nguyên lý làm việc và các đặc tính vận hành của máy biến áp, động cơ không đồng bộ và máy phát điện đồng bộ; nắm vững mô hình toán học và sơ đồ thay thế của từng loại máy điện.
  • Về kỹ năng: Nhận dạng, đo kiểm và thực hiện đấu dây vận hành đúng sơ đồ kỹ thuật; thực hiện thao tác hòa đồng bộ máy phát điện; vẽ và phân tích sơ đồ khai triển dây quấn; tính toán thiết kế và thi công quấn dây máy biến áp một pha cỡ nhỏ; dò tìm và sửa chữa các hư hỏng thường gặp ở động cơ điện.
  • Về năng lực tự chủ và trách nhiệm: Hình thành thái độ làm việc khoa học, tỉ mỉ, chính xác và tuân thủ các quy chuẩn an toàn điện trong công nghiệp.

Giáo trình được cấu trúc theo tiến trình từ lý thuyết cơ sở điện từ đến phân tích chuyên sâu ba nhóm máy điện chính (máy biến áp, máy điện không đồng bộ, máy điện đồng bộ) và kết hợp với quy trình thực hành thi công, đo kiểm thực tế tại xưởng. Điểm đặc sắc của tài liệu là phương pháp biên soạn cô đọng, gắn liền các công thức giải tích với quy trình kỹ thuật gia công cơ khí - điện thực tế như làm khuôn quấn, cách điện và thử nghiệm thông số vận hành.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm Bài mở đầu và 3 bài học chuyên đề chuyên sâu, được sắp xếp theo logic từ hiện tượng tĩnh đến máy điện quay:

[Bài mở đầu: Khái niệm chung & Định luật điện từ]
[Bài 1: Máy biến áp (Thiết bị điện từ tĩnh)]
[Bài 2: Máy điện không đồng bộ (Máy điện quay cảm ứng)]
[Bài 3: Máy điện đồng bộ (Máy điện quay đồng tốc)]
  • Bài mở đầu - Khái niệm chung về máy điện: Trình bày định nghĩa máy điện là thiết bị điện từ làm việc trên nguyên lý cảm ứng điện từ để biến đổi dạng năng lượng hoặc thông số điện năng; phân loại theo công suất, cấu tạo, chức năng, dòng điện và nguyên lý; phân tích tính thuận nghịch giữa chế độ máy phát ($P_đ = ei$) và chế độ động cơ ($P_{cơ} = F_{đt}v$); hệ thống hóa các định luật nền tảng (cảm ứng điện từ Maxwell, lực điện từ $F_{đt} = Bil$) và các nhóm vật liệu chế tạo (vật liệu dẫn điện bằng đồng/nhôm, vật liệu dẫn từ thép lá kỹ thuật điện, vật liệu cách điện và vật liệu kết cấu gang/thép).
  • Bài 1 - Máy biến áp: Trình bày cấu tạo lõi thép (loại trụ và loại bọc ghép từ lá thép chữ U-I, E-I) và dây quấn sơ cấp/thứ cấp; nguyên lý cảm ứng điện từ xác định sức điện động $E_1 = 4{,}44fN_1\Phi_m$ và tỉ số biến áp $K = U_1/U_2 \approx N_1/N_2$; các đại lượng định mức ($U_{1đm}, U_{2đm}, S_{đm}, I_{1đm}, I_{2đm}, f_{đm}, U_n%$); phân tích máy biến áp ba pha mạch từ riêng/chung và 4 kiểu đấu dây ($\Delta/\Delta, \Delta/Y, Y/\Delta, Y/Y$); xác định tổ nối dây theo góc lệch kim đồng hồ ($Y/Y_0-12, Y/\Delta-11$); xây dựng mô hình toán quy đổi tham số ($E_2'=kE_2, I_2'=I_2/k, R_2'=k^2R_2, X_2'=k^2X_2$) và sơ đồ tương đương; phương pháp xác định tham số qua thí nghiệm không tải ($P_0, I_0, Z_0, r_0, x_0, \cos\varphi_0$) và thí nghiệm ngắn mạch ($P_n, I_n, U_n, r_n, x_n, Z_n, U_n%$); công thức tính độ biến thiên điện áp $\Delta U_2%$ và hiệu suất $\eta%$; điều kiện làm việc song song; cấu tạo, nguyên lý của các máy biến áp đặc biệt (máy biến áp tự ngẫu, máy biến áp hàn hồ quang, máy biến áp đo lường điện áp TU và biến dòng TI); quy trình 7 bước tính toán và kỹ thuật thi công quấn dây máy biến áp 1 pha cỡ nhỏ trên khuôn nhựa và khuôn giấy cách điện.
  • Bài 2 - Máy điện không đồng bộ: Trích dẫn lịch sử phát minh của Galileo Ferraris (1885) và Nikola Tesla (1886); phân tích cấu tạo stator (vỏ gang/thép, lõi thép lá kỹ thuật điện $0{,}35\text{ mm} - 0{,}5\text{ mm}$ phủ sơn cách điện, rãnh đặt dây quấn) và rotor (rotor lồng sóc không cần cách điện với lõi thép và rotor dây quấn nối vành trượt); lý thuyết từ trường quay do dòng điện 3 pha lệch $120^\circ$ tạo ra; khái niệm hệ số trượt $s = (n_1 - n)/n_1$; điện áp cảm ứng rotor; sơ đồ mạch điện tương đương; quá trình chuyển hóa năng lượng, phương pháp mở máy và điều chỉnh tốc độ; cấu tạo động cơ 1 pha và động cơ 1 pha vòng ngắn mạch; phương pháp xây dựng sơ đồ khai triển dây quấn 1 lớp, 2 lớp; quy trình tháo lắp, bảo dưỡng và các bước quấn dây stator.
  • Bài 3 - Máy điện đồng bộ: Phân loại máy điện đồng bộ cực từ lồi và cực từ ẩn; cấu tạo, nguyên lý làm việc; hệ phương trình điện áp và sơ đồ thay thế; quá trình biến đổi năng lượng và các chế độ làm việc (chế độ máy phát cung cấp điện cho tải, chế độ động cơ đồng bộ); kỹ thuật quấn lại dây quấn stator; các điều kiện và thao tác hòa đồng bộ máy phát điện vào lưới điện.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật điện thông qua ba trụ cột:

  1. Lý thuyết trường điện từ và cảm ứng: Cụ thể hóa định luật Faraday và hệ phương trình Maxwell cho cuộn dây đứng yên ($e = -N\frac{d\Phi}{dt}$) và thanh dẫn chuyển động vuông góc với từ trường ($e = Blv$), giải thích bản chất biến đổi điện từ trong lõi sắt.
  2. Nguyên lý chuyển hóa năng lượng và cân bằng công suất: Chứng minh tính thuận nghịch điện - cơ dựa trên cân bằng lực điện từ $F_{đt} = Bil$ và sức điện động cảm ứng, xác định tổn hao sắt từ ($P_0 = P_{Fe}$ do dòng điện xoáy và hiện tượng trễ) và tổn hao đồng ($P_n = P_{Cu}$ trên điện trở dây quấn).
  3. Mô hình hóa mạch điện tương đương: Thiết lập phương pháp quy đổi các thông số thứ cấp của máy biến áp về sơ cấp để giải bài toán mạch điện hai cửa, đồng thời xác định tổng trở từ hóa $Z_m = R_m + jX_m$ và tổng trở ngắn mạch $Z_n = R_n + jX_n$.

Kỹ năng phát triển

Nội dung giáo trình trang bị cho người học ba nhóm kỹ năng chuyên môn:

  • Kỹ năng tính toán kỹ thuật (Technical skills): Tính toán dung lượng biểu kiến $S$, mật độ dòng điện $J$ ($3\text{ A/mm}^2$ hoặc $5\text{ A/mm}^2$), tiết diện lõi thép $S_t = 0{,}2\sqrt{S_2}$, số vòng trên một vôn ($N/1V$) theo mật độ từ cảm $B$ ($8000 - 12000\text{ Gauss}$), đường kính dây quấn $d$, số lá thép $E-I$ dày $0{,}5\text{ mm}$ và diện tích khoảng trống cửa sổ chứa dây ($h \times d$).
  • Kỹ năng phân tích thực nghiệm (Analytical skills): Xử lý số liệu từ thí nghiệm không tải và ngắn mạch để xác định hệ số công suất không tải $\cos\varphi_0$, điện áp ngắn mạch phần trăm $U_n%$, độ sụt áp $\Delta U_2%$ khi mang tải có $\cos\varphi_2$, và tính toán đường cong hiệu suất $\eta%$.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Thao tác uốn nắn, gia công khuôn quấn dây bằng gỗ/giấy cách điện (presspahn, carton, bakelite) hoặc kiểm tra kích thước khuôn nhựa đúc sẵn; rải dây và lót cách điện giữa các lớp dây; thực hiện đấu nối các kiểu tổ nối dây sơ cấp/thứ cấp; tháo lắp cơ khí và kiểm tra cách điện động cơ không đồng bộ.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp mô đun hóa (modular training approach), trong đó mỗi bài học kết hợp lý thuyết giải tích với quy trình thực hành thao tác:

Phương pháp giảng dạy trên lớp dựa trên việc phân tích sơ đồ nguyên lý, cấu trúc cơ học của thiết bị và hướng dẫn giải các bài toán thực tế. Phần thực hành cung cấp các quy trình hướng dẫn từng bước:

  • Quy trình 7 bước tính toán máy biến áp một pha:
    1. Tính tiết diện lõi sắt $S_đ = e \times l$.
    2. Xác định công suất và hiệu suất $\eta = 85% - 95%$.
    3. Xác định tiết diện dây quấn $S_d = I/J$.
    4. Tính đường kính dây dẫn $d$.
    5. Tính số vòng dây trên một vôn $N/1V = 45/S_t$ (ở $B = 10000\text{ Gauss}$).
    6. Tính số lượng lá thép kỹ thuật điện cần ghép.
    7. Kiểm tra khoảng trống cửa sổ chứa dây ($h \times d$) sau khi trừ chiều dày khuôn và lớp cách điện.
  • Kỹ thuật gia công cơ khí khuôn quấn dây: Hướng dẫn chế tạo khuôn bằng giấy cách điện kết hợp lõi gỗ định hình, kiểm tra khe hở $a', b'$ so với kích thước lõi thép $a, b$, xử lý gấp mí và dán tai cách điện nhằm tránh tình trạng dây quấn bị xây xát vào cạnh lá thép.

Giáo trình cung cấp hệ thống bài tập thực hành gồm 14 bài toán kỹ thuật ở cuối Bài 1, bao quát các tình huống vận hành đa dạng: tính toán thông số máy biến áp phân phối 500 kVA, trạm biến áp 4000 kVA (22/0.4 kV), máy biến áp hàn hồ quang, máy biến áp đo lường TU/TI, và phân tích các trường hợp tải có hệ số công suất $\cos\varphi_2$ từ $0{,}3$ đến $1{,}0$.

Phương pháp đánh giá kết quả học tập gồm hai hợp phần:

  1. Đánh giá lý thuyết thông qua trả lời câu hỏi tự luận về nguyên lý, công thức tính toán và giải các bài tập mạch tương đương.
  2. Đánh giá kỹ năng thực hành qua độ chính xác khi đấu nối tổ dây, sai số kích thước khi quấn cuộn dây, khả năng đo kiểm tham số điện áp/dòng điện và kỹ năng xử lý sự cố trong vận hành máy điện.

Để tự học hiệu quả, người học cần tuân thủ bảng tra cứu tiêu chuẩn kích thước lõi thép, giải đầy đủ các bài tập định lượng từ cơ bản đến phức tạp và đối chiếu số liệu tính toán lý thuyết với kích thước thực tế của phôi vật tư.

Điểm nổi bật và cập nhật

Nội dung giáo trình cập nhật các xu hướng phát triển vật liệu và tiêu chuẩn kỹ thuật trong ngành chế tạo, vận hành thiết bị điện:

Yếu tố kỹ thuật Nội dung cập nhật trong giáo trình Ứng dụng thực tế
Vật liệu chế tạo Sử dụng thép lá kỹ thuật điện có hàm lượng Silic cao, phủ sơn cách điện bề mặt giảm dòng Foucault; ứng dụng dây nhôm thay thế dây đồng để giảm khối lượng máy biến áp. Chế tạo máy biến áp truyền tải và phân phối hiệu suất cao, giảm tổn hao không tải $P_0$.
Vận hành đặc thù Phân tích chế độ vận hành tam giác hở ($\Delta$ hở) khi một pha bị sự cố, duy trì cung cấp điện với công suất bằng $58%$ công suất định mức ban đầu. Duy trì cấp điện tạm thời trong công nghiệp khi một máy biến áp 1 pha trong tổ hợp 3 pha bị hỏng.
Quy chuẩn tổ nối dây Chuẩn hóa các tổ nối dây phổ biến trong mạng điện thực tế: $Y/Y_0-12, Y/Y_n-0, Y/\Delta-11, Y_0/\Delta-11$. Đấu nối lưới điện phân phối kết hợp cấp điện áp dây và điện áp pha, giảm dòng điện hoặc điện áp cách điện.
Thi công quấn dây Quy định trừ hao chiều cao hiệu dụng khuôn ($H_{hd} = h - 2$), bù trừ độ dày lõi thép do hiện tượng bavia mép dập lá thép. Gia công quấn dây thủ công và bán tự động, tránh hiện tượng rung ồn tần số thấp khi vận hành.

Giáo trình liên hệ trực tiếp với các ứng dụng thực tế trong sản xuất và đời sống, bao gồm: máy biến áp tự ngẫu dùng trong phòng thí nghiệm và mở máy động cơ; máy biến áp hàn hồ quang với đặc tính ngắn mạch thứ cấp và điều chỉnh khe hở không khí $\delta$; máy biến áp đo lường TU (biến đổi về $100\text{ V}$, cấm ngắn mạch thứ cấp) và máy biến dòng TI (biến đổi về $5\text{ A}$, cấm hở mạch thứ cấp).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật ứng dụng:

[Học sinh / Sinh viên]          [Giảng viên chuyên ngành]       [Kỹ thuật viên / Thợ điện]
- Hệ Trung cấp / Cao đẳng       - Khung bài giảng 150 giờ       - Tra cứu công thức tính quấn dây
- Ngành Điện công nghiệp        - Giáo án thực hành xưởng       - Phân tích thí nghiệm & đo kiểm
- Học sau môn cơ sở             - Bộ đề bài tập & đánh giá      - Tháo lắp, bảo dưỡng động cơ
  • Học sinh, sinh viên: Áp dụng cho người học hệ trung cấp nghề và cao đẳng nghề ngành Điện công nghiệp. Để tiếp thu được mô đun này, người học cần có kiến thức tiên quyết từ các môn học: An toàn lao động, Mạch điện (nắm vững tính toán dòng điện, điện áp, công suất mạch 1 pha và 3 pha) và Đo lường điện (kỹ năng sử dụng vôn kế, ampe kế, oát kế và đồng hồ đo điện trở cách điện).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chuẩn hóa theo thời lượng 150 giờ; làm căn cứ xây dựng giáo án lý thuyết, hướng dẫn bài tập tính toán thiết kế máy biến áp và tổ chức các bài thực hành đo kiểm, quấn dây, tháo lắp máy điện tại xưởng.
  • Người tự học và kỹ thuật viên: Dành cho thợ sửa chữa điện cơ, kỹ thuật viên bảo trì tại các nhà máy cần tài liệu tra cứu các công thức quấn lại máy biến áp cỡ nhỏ, quy trình thí nghiệm không tải/ngắn mạch, bảng ký hiệu đầu dây và phương pháp khai triển bộ dây quấn động cơ không đồng bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho học sinh hệ Trung cấp nghề ngành Điện công nghiệp theo chương trình khung chuẩn, đồng thời phù hợp làm tài liệu học tập cho sinh viên cao đẳng kỹ thuật, kỹ thuật viên bảo dưỡng tại các xưởng sửa chữa điện cơ và người tự học nghề điện công nghiệp.

2. Cần kiến thức nền nào để học giáo trình này?

Người học bắt buộc phải hoàn thành các môn học cơ sở: An toàn lao động (nắm vững quy tắc an toàn đóng cắt và tiếp đất), Mạch điện (hiểu rõ dòng điện xoay chiều, công suất tác dụng $P$, phản kháng $Q$, biểu kiến $S$, hệ số công suất $\cos\varphi$) và Đo lường điện (thao tác đo ampe, vôn, ôm, oát kế).

3. Điểm khác biệt của giáo trình này so với các giáo trình máy điện lý thuyết khác?

Giáo trình tích hợp chặt chẽ giữa lý thuyết định lượng với quy trình thi công thực tế. Thay vì chỉ phân tích giải tích, giáo trình hướng dẫn cụ thể quy trình 7 bước tính quấn máy biến áp, kỹ thuật ghép lá thép $E-I$, xử lý bavia mép cắt, kỹ thuật làm khuôn giấy cách điện và phương pháp đấu nối tổ dây vận hành thực tế.

4. Làm sao để tự học giáo trình này hiệu quả?

Người học cần kết hợp đọc hiểu lý thuyết cơ bản (định luật cảm ứng, phương trình sức điện động) với việc tự giải 14 bài tập định lượng ở cuối Bài 1. Sau đó, áp dụng các công thức tính toán vào việc đo đạc kích thước lõi thép thực tế ($e, l, h, d$) để tính toán số vòng dây, tiết diện dây trước khi thực hành quấn dây và lắp ghép mạch từ.

5. Có tài liệu hoặc bảng biểu bổ trợ nào kèm theo trong giáo trình?

Giáo trình cung cấp các sơ đồ thay thế mạch tương đương, đồ thị vectơ biểu diễn tổ nối dây máy biến áp, các bảng thông số lựa chọn mật độ dòng điện $J$, công thức tính số vòng trên một vôn ($N/1V$) ứng với các cấp từ cảm $B$ ($8000, 10000, 12000\text{ Gauss}$) và hướng dẫn sử dụng máy biến áp đo lường TU, TI.

Kết luận

Giáo trình mô đun Sửa chữa vận hành máy điện (MĐ 14) của Trường Trung cấp Nghề Củ Chi cung cấp hệ thống kiến thức toàn diện và quy trình kỹ thuật chuẩn xác về ba nhóm thiết bị điện từ trọng yếu: máy biến áp, máy điện không đồng bộ và máy điện đồng bộ.

Lộ trình học tập đề xuất:

  1. Nắm vững các định luật điện từ cơ bản và tính chất vật liệu chế tạo (Bài mở đầu).
  2. Phân tích nguyên lý, thực hiện thí nghiệm xác định tham số và hoàn thành kỹ thuật tính toán, quấn dây máy biến áp một pha, ba pha (Bài 1).
  3. Khảo sát từ trường quay, vẽ sơ đồ khai triển bộ dây và thực hành tháo lắp, sửa chữa động cơ không đồng bộ (Bài 2).
  4. Nghiên cứu chế độ làm việc và thao tác hòa đồng bộ máy phát điện đồng bộ (Bài 3).
  5. Vận dụng kiến thức mô đun để tiếp tục học tập các chuyên đề nâng cao về Trang bị điện, Khí nén và PLC.

Người học được khuyến nghị tham khảo bổ sung các tiêu chuẩn kỹ thuật an toàn điện hạ áp, sổ tay tra cứu dây quấn máy điện và tài liệu kỹ thuật của các dòng máy điện công nghiệp hiện hành để hoàn thiện kỹ năng nghề nghiệp.
