Tổng quan về giáo trình

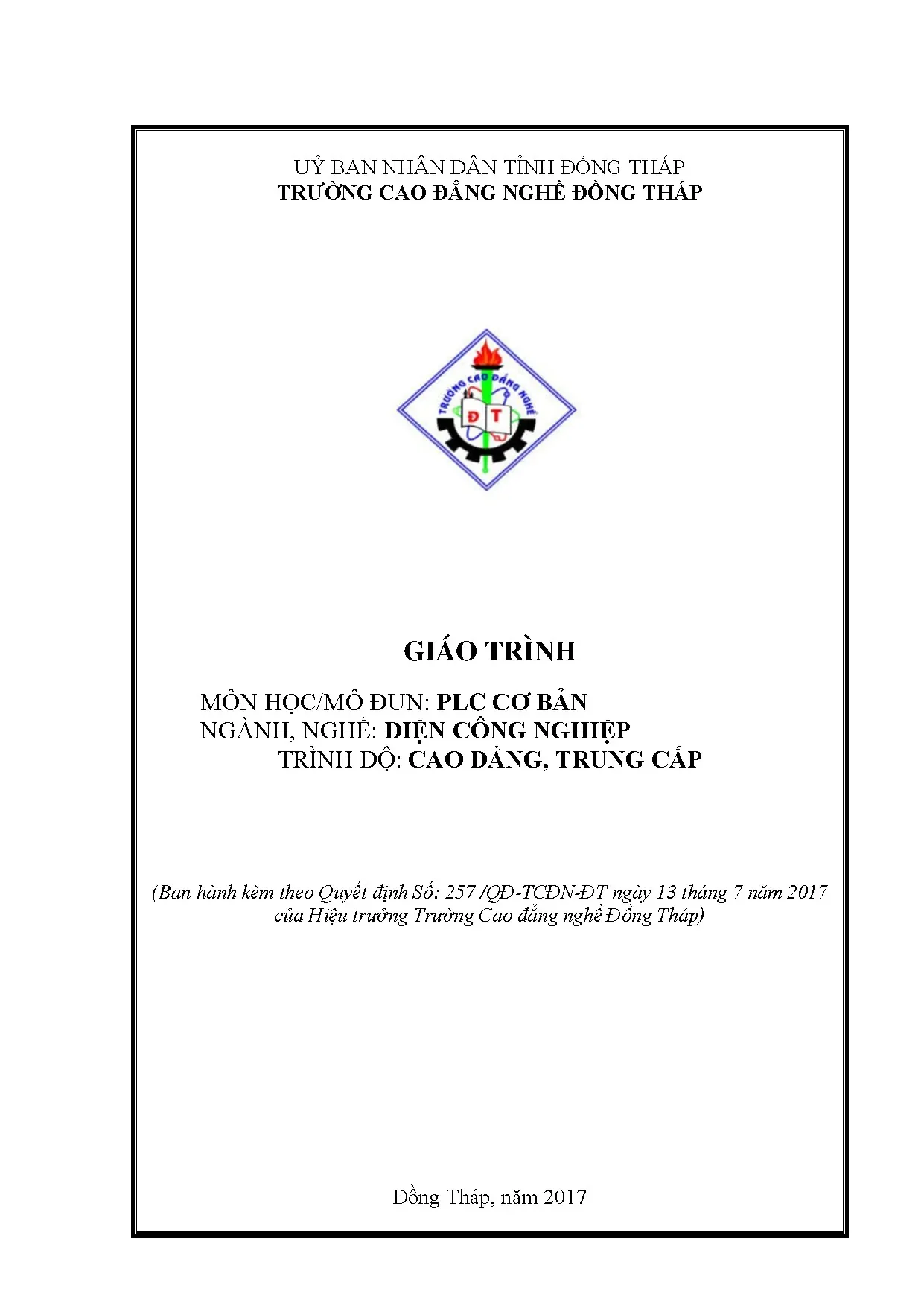

Giáo trình PLC cơ bản là tài liệu học tập chuyên môn thuộc chương trình đào tạo ngành Điện công nghiệp (nghề Sửa chữa thiết bị điện công nghiệp) ở trình độ Cao đẳng và Trung cấp. Tài liệu được ban hành chính thức theo Quyết định số 257/QĐ-TCĐN-ĐT ngày 13 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Đồng Tháp. Trong sơ đồ đào tạo, đây là mô đun chuyên môn số 27, đóng vai trò bản lề liên kết các môn học kỹ thuật cơ sở với giai đoạn thực tập sản xuất tại doanh nghiệp.

Về mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học hệ thống năng lực toàn diện gồm:

  • Trình bày nguyên lý hệ điều khiển lập trình logic (PLC) và phân tích ưu nhược điểm kỹ thuật so với hệ thống điều khiển nối cứng sử dụng rơ-le, contactor.
  • Phân tích cấu tạo phần cứng (CPU, bộ nhớ, bus, khối I/O) và nguyên tắc xử lý chương trình theo chu kỳ vòng quét (Scan cycle).
  • Thực hiện đấu nối dây chuẩn xác, an toàn giữa CPU PLC với máy tính lập trình và các thiết bị ngoại vi (nút nhấn, cảm biến số/tương tự, contactor, van điện từ, đèn báo).
  • Sử dụng thành thạo phần mềm STEP 7-Micro/WIN 32 để soạn thảo chương trình bằng các ngôn ngữ LAD (Ladder Logic), STL (Statement List), FBD (Function Block Diagram) và kiểm tra trạng thái hoạt động qua công cụ Status Chart.
  • Thiết kế, giải quyết các bài toán điều khiển logic tuần tự, điều khiển có bảo vệ liên động, xử lý dữ liệu số và tín hiệu tương tự (Analog).

Cấu trúc giáo trình gồm 8 bài học được thiết kế theo phương pháp tích hợp giữa lý thuyết và thực hành, tập trung khai thác sâu dòng thiết bị điều khiển khả trình loại nhỏ Siemens SIMATIC S7-200 (chủ đạo là CPU 214) đang được ứng dụng phổ biến tại các cơ sở sản xuất ở Việt Nam.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình phân bổ kiến thức qua 8 bài học có tính phát triển logic từ khái niệm cơ sở, cấu trúc thiết bị, kỹ thuật đấu nối đến các thuật toán lập trình phức tạp:

  • Bài 1: Đại cương về điều khiển lập trình (Trang 11–15): Trình bày tổng quan về hệ thống điều khiển gồm khối vào, khối xử lý và khối ra. Phân tích sự khác biệt bản chất giữa điều khiển nối cứng và điều khiển lập trình; so sánh các chỉ tiêu kỹ thuật (giá thành chức năng, kích thước, tốc độ, khả năng chống nhiễu, công tác bảo trì) giữa rơ-le, mạch số, máy tính và PLC; tổng hợp các ứng dụng thực tế trong thang máy, dây chuyền đóng gói, trạm bơm, máy công cụ.
  • Bài 2: Cấu trúc và phương thức hoạt động của một PLC (Trang 16–26): Khảo sát cấu trúc phần cứng vi xử lý, bộ nhớ ROM, RAM, hệ thống Bus, bộ đệm ngõ vào/ra (Process Image), các thanh ghi Accumulator, Timer, Counter. Đi sâu vào cấu hình phần cứng của Siemens S7-200 (CPU 212 và CPU 214 với 14 ngõ vào/10 ngõ ra số tích hợp, hỗ trợ mở rộng tối đa 7 mô đun). Định nghĩa cấu trúc địa chỉ vùng nhớ (Bit, Byte, Word, Double Word), nguyên lý chu kỳ vòng quét (Scan time) và 3 ngôn ngữ lập trình LAD, STL (quản trị ngăn xếp logic 9-bit), FBD.
  • Bài 3: Kết nối dây giữa PLC và thiết bị ngoại vi (Trang 27–38): Hướng dẫn kết nối máy tính với CPU qua cáp chuyển đổi PC/PPI (giao thức RS232/RS485 với các cấu hình switch tốc độ truyền 9.6 KBaud, 11-bit); sơ đồ cấp nguồn AC/DC cho CPU; kỹ thuật đấu nối ngõ vào số với cảm biến tiếp cận (dạng ngõ ra rơ-le, transistor PNP/NPN), nút nhấn; đấu nối ngõ ra số dạng rơ-le, transistor, triac; quy trình chuyển đổi từ sơ đồ rơ-le nối cứng sang PLC (minh họa qua hệ thống điều khiển cửa tự động đảo chiều động cơ K1, K2 có khóa chéo an toàn); kỹ thuật kiểm tra và cưỡng bức biến (Force/Unforce) trên Status Chart của phần mềm STEP 7-Micro/WIN 32.
  • Bài 4: Các phép toán nhị phân của PLC (Trang 39–80): Giới thiệu tập lệnh tiếp điểm logic cơ bản (LD, LDN, =), tiếp điểm phát hiện sườn xung (Positive/Negative transition), hệ thống bit cờ đặc biệt (SM0.0, SM0.1, SM0.4, SM0.5); các lệnh liên kết logic AND, OR, các khối mạch hỗn hợp (AND trước OR, OR trước AND), mạch logic XOR, mạch tự duy trì (tự giữ); các lệnh ghi/xóa giá trị Set (S) và Reset (R); ứng dụng lập trình cho bài toán chốt liên động 2 van từ, mạch điều khiển tuần tự cưỡng bức có báo lỗi và mạch chọn theo bước.
  • Bài 5: Các phép toán số của PLC (Trang 81–97): Trình bày các khối chức năng xử lý dữ liệu nâng cao gồm chức năng truyền dẫn (Move), so sánh giá trị số (Compare), dịch chuyển bit (Shift/Rotate), chuyển đổi kiểu dữ liệu (Convert) và các hàm toán học số học (Add, Subtract, Multiply, Divide).
  • Bài 6: Xử lý tín hiệu analog (Trang 98–106): Nguyên lý biểu diễn dữ liệu tương tự trong bộ nhớ PLC; kỹ thuật kết nối phần cứng các ngõ vào/ra analog (vùng nhớ PIW, PQW); phương pháp hiệu chuẩn thang đo tín hiệu và khảo sát các mô đun mở rộng analog chuyên dụng cho dòng S7-200.
  • Bài 7: PLC của các hãng khác (Trang 107–116): Khảo sát cấu trúc phần cứng, tập lệnh và cách thức lập trình của các dòng PLC phổ biến khác trên thị trường công nghiệp như Omron, Mitsubishi và các họ PLC Siemens cỡ trung bình/lớn (S7-300, S7-400).
  • Bài 8: Lắp đặt mô hình điều khiển bằng PLC (Trang 117–164): Quy trình lắp đặt thực tế, nguyên tắc bố trí cơ điện, kỹ thuật đi dây an toàn trong tủ điện điều khiển và tập hợp các bài tập ứng dụng tích hợp trên mô hình thực nghiệm công nghiệp.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nền tảng lý thuyết và nguyên lý kỹ thuật tự động hóa:

  • Lý thuyết điều khiển logic số: Chuyển dịch từ cấu trúc mạch chuyển mạch cơ điện sang đại số logic nhị phân điều khiển bằng phần mềm.
  • Cơ chế hoạt động thời gian thực của bộ vi xử lý công nghiệp: Nguyên lý quét chu kỳ (Scan cycle) tuần tự: Đọc tín hiệu ngõ vào số/tương tự lưu vào bộ đệm ảo (Process Image Input) $\rightarrow$ Thực thi chương trình từ lệnh đầu tiên đến lệnh kết thúc (MEND) $\rightarrow$ Truyền thông nội bộ và kiểm tra lỗi $\rightarrow$ Cập nhật dữ liệu từ bộ đệm ảo (Process Image Output) ra các cổng vật lý.
  • Nguyên lý quản lý cấu trúc ngăn xếp logic (Logic Stack): Cơ chế xử lý 9-bit ngăn xếp ($S_0$ đến $S_8$) trong ngôn ngữ STL, nguyên lý phối hợp bit đỉnh ngăn xếp khi thực thi các lệnh nạp (LD/LDN), liên kết (A/O) và điều khiển luồng chương trình.
  • Cấu trúc tổ chức bộ nhớ: Phân định rõ ràng giữa bộ nhớ hệ thống (ROM/EEPROM lưu hệ điều hành, tham số, chương trình chính) và bộ nhớ dữ liệu tạm thời (RAM có tụ dung/pin duy trì dữ liệu khi mất nguồn).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Lắp đặt, đi dây tủ điện điều khiển công nghiệp; đấu nối chuẩn xác nguồn nuôi AC ($85\div 264\text{ VAC}$) hoặc DC ($20.4\div 28.8\text{ VDC}$); phối ghép đúng cực tính các cảm biến tiệm cận 24VDC loại NPN/PNP; phân bổ tải bảo vệ qua rơ-le trung gian, contactor cho các cơ cấu chấp hành. Cài đặt phần mềm STEP 7-Micro/WIN 32, thiết lập thông số truyền thông PC/PPI.
  • Kỹ năng phân tích (Analytical skills): Phân tích luận lý hệ thống cơ điện; chuyển đổi giải thuật từ sơ đồ nối cứng sang sơ đồ hình thang (LAD) hoặc danh sách lệnh (STL); tra cứu bảng địa chỉ ngõ vào/ra (I, Q, M, T, C, PIW, PQW, DB); tính toán dung lượng bộ nhớ và thời gian quét chu kỳ.
  • Kỹ năng thực hành và vận hành (Practical competencies): Soạn thảo, nạp chương trình xuống CPU S7-200 hoặc nạp vào thẻ nhớ EEPROM; sử dụng công cụ Status Chart để đọc, ghi, cưỡng bức (Force/Unforce) trạng thái tiếp điểm nhằm chẩn đoán và khắc phục sự cố phần cứng, lỗi logic trên mô hình thực tập.

Phương pháp giảng dạy và học tập

Giáo trình xây dựng phương pháp tiếp cận sư phạm tích hợp (lý thuyết kết hợp thực hành kỹ năng nghề) với các hình thức tổ chức đào tạo cụ thể:

  • Phương pháp sư phạm: Kết hợp học lý thuyết chuyên ngành tại phòng học chuyên dùng và thực hành trực tiếp tại xưởng thực tập tự động hóa. Quá trình giảng dạy đi từ việc giải mã sơ đồ nguyên lý mạch điện tiếp điểm truyền thống sang tư duy lập trình thuật toán điều khiển số.
  • Hệ thống bài tập và nghiên cứu tình huống (Case Studies):
    • Tình huống chuyển đổi hệ thống: Chuyển đổi sơ đồ mạch rơ-le điều khiển cửa tự động sử dụng contactor K1, K2, các công tắc hành trình S3, S4, nút bấm mở/đóng S1, S2 sang hệ thống điều khiển lập trình dùng CPU 214.
    • Bài toán liên động chốt: Thiết kế mạch khóa lẫn nhau giữa hai van điện từ $Y_1, Y_2$ bảo đảm tính an toàn cơ học.
    • Bài toán điều khiển trình tự: Mạch khởi động tuần tự cưỡng bức động cơ kèm theo chức năng báo lỗi, nút ngắt sự cố (S4) và nút phục hồi trạng thái (S5).
  • Quy trình bài tập thực hành:
    1. Lập bảng phân bổ và xác lập địa chỉ ngõ vào/ngõ ra (I/O Allocation Table).
    2. Vẽ sơ đồ kết nối dây phần cứng giữa PLC với thiết bị phát tín hiệu và cơ cấu chấp hành.
    3. Soạn thảo chương trình điều khiển trên phần mềm STEP 7-Micro/WIN 32 dưới dạng LAD hoặc STL.
    4. Nạp chương trình vào bộ nhớ CPU S7-200 qua cáp PC/PPI.
    5. Vận hành, kiểm tra chức năng mạch và sử dụng Status Chart để kiểm tra lỗi tiếp điểm.
  • Phương pháp và công cụ đánh giá:
    • Đánh giá lý thuyết: Sử dụng ngân hàng câu hỏi trắc nghiệm kiểm tra kiến thức về cấu trúc phần cứng, bảng phân bổ vùng nhớ, nguyên lý vòng quét và cú pháp lệnh.
    • Đánh giá thực hành: Chấm điểm trực tiếp quá trình đấu nối dây phần cứng trên bàn huấn luyện, độ chính xác logic khi vận hành trên mô hình máy thực, kỹ năng chẩn đoán sự cố và thời gian hoàn thành theo bảng tiêu chí định lượng.
    • Hình thức: Đánh giá kết hợp liên tục theo quá trình học tập và bài thi kết thúc mô đun.
  • Hướng dẫn tự học: Học viên tự rèn luyện kỹ năng viết mã lệnh thông qua phần mềm mô phỏng trước khi thao tác trên thiết bị thật; tra cứu thông số kỹ thuật chi tiết trong tài liệu hướng dẫn S7-200 Programmable Controller System Manual; tham quan thực tế các dây chuyền tự động hóa tại xí nghiệp địa phương.

Điểm nổi bật và cập nhật

  • Tính quy chuẩn học thuật: Tài liệu được biên soạn, thẩm định và ban hành chính thức theo khung chương trình đào tạo nghề Điện công nghiệp của Trường Cao đẳng nghề Đồng Tháp năm 2017, đáp ứng tiêu chuẩn kỹ năng nghề quốc gia.
  • Tập trung vào nền tảng thiết bị công nghiệp thông dụng: Giáo trình lựa chọn đi sâu vào dòng vi điều khiển SIMATIC S7-200 (đặc biệt là CPU 214) của hãng Siemens (CHLB Đức). Đây là dòng thiết bị có độ bền cao, khả năng chống nhiễu công nghiệp tốt, cấu trúc module linh hoạt và có độ phủ thực tế lớn trong các doanh nghiệp tại Việt Nam.
  • Tích hợp đa ngôn ngữ và công cụ chẩn đoán chuyên sâu: Hướng dẫn song song cả 3 phương pháp lập trình LAD, STL và FBD, giúp người học hiểu rõ mối quan hệ chuyển đổi tương đương giữa sơ đồ hình thang đồ họa và mã lệnh ngăn xếp. Đặc biệt, giáo trình bổ sung quy trình thao tác trên công cụ Status Chart của STEP 7-Micro/WIN 32, giúp học viên làm chủ kỹ thuật cưỡng bức tín hiệu phục vụ bảo trì hệ thống.
  • Bảng đối chiếu mã lệnh đa hãng: Giáo trình cung cấp bảng so sánh đối chiếu trực tiếp các toán hạng và tập lệnh cơ bản (Ngõ vào, Ngõ ra, Bit nhớ, Load, And, Or, Not, Gán kết quả) giữa Siemens S7-200 với các hệ thống điều khiển của Mitsubishi, Kloeckner-Moeller, AEG, Omron, giúp người học dễ dàng chuyển đổi kiến thức khi tiếp cận các dòng PLC khác trong sản xuất.
  • Liên kết ứng dụng thực tế: Toàn bộ hệ thống bài tập thực hành được xây dựng từ các bài toán thực tiễn: trạm bơm nước tự động, hệ thống thang máy nâng hạ, thiết bị rửa xe tự động, dây chuyền đóng gói xi măng, hệ thống điều khiển lò sấy nhiệt độ và mạ điện.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu tiên quyết (Prerequisites) Mục đích & Phương thức sử dụng
Sinh viên / Học viên
(Cao đẳng, Trung cấp nghề Điện công nghiệp, Sửa chữa thiết bị điện)		 Hoàn thành các mô đun cơ sở:
- Trang bị điện 1 (Mã 21)
- Kỹ thuật số (Mã 25)
- Kỹ thuật cảm biến (Mã 24)
- Tin học đại cương (Mã 05)
- Điện tử cơ bản (Mã 09)
- Khí cụ điện (Mã 14)
- An toàn lao động (Mã 07)		 - Sử dụng làm tài liệu học tập chính khóa trên lớp và xưởng thực hành.
- Rèn luyện kỹ năng đấu nối mạch điện và lập trình thuật toán điều khiển tuần tự.
- Chuẩn bị năng lực chuyên môn cho mô đun Thực tập sản xuất tại doanh nghiệp.
Giảng viên chuyên ngành
(Khoa Điện - Điện tử, Tự động hóa)		 Trình độ chuyên môn kỹ thuật điện, tự động hóa; nắm vững quy chuẩn an toàn điện xưởng. - Làm căn cứ xây dựng đề cương chi tiết môn học, bài giảng lý thuyết tích hợp.
- Biên soạn phiếu hướng dẫn thực hành xưởng (Job sheets).
- Khai thác ngân hàng câu hỏi trắc nghiệm và tiêu chí đánh giá bài thi thực hành.
Cán bộ kỹ thuật & Học viên tự do
(Kỹ thuật viên bảo trì, thợ điện xí nghiệp)		 Kiến thức cơ bản về sơ đồ nguyên lý mạch điện công nghiệp và kỹ năng sử dụng máy tính. - Dùng làm tài liệu tra cứu cứu cánh cấu trúc địa chỉ vùng nhớ, tập lệnh S7-200.
- Tham khảo phương pháp chuyển đổi tủ điều khiển rơ-le cũ sang hệ thống PLC mới.
- Tra cứu kỹ thuật chẩn đoán lỗi phần cứng qua Status Chart.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được thiết kế chuyên biệt cho học viên, sinh viên theo học trình độ Cao đẳng và Trung cấp nghề Điện công nghiệp, ngành Sửa chữa thiết bị điện công nghiệp; đồng thời là tài liệu tham khảo kỹ thuật cho công nhân, kỹ thuật viên bảo trì hệ thống điều khiển tự động tại các xí nghiệp.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Theo sơ đồ đào tạo của giáo trình, học viên bắt buộc phải hoàn thành các môn học/mô đun tiên quyết: Trang bị điện 1, Kỹ thuật số, Kỹ thuật cảm biến, Tin học, Điện tử cơ bản, Khí cụ điện và An toàn lao động, hoặc phải vượt qua bài kiểm tra năng lực đầu vào tương đương.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều khiển tự động thông thường là gì?

Giáo trình tập trung sâu vào kỹ năng thực hành nghề nghiệp trên phần cứng cụ thể (Siemens S7-200 CPU 214), hướng dẫn chi tiết quy trình đấu nối ngoại vi an toàn (nguồn AC/DC, cảm biến PNP/NPN, ngõ ra relay/transistor/triac), phương pháp sử dụng Status Chart để chẩn đoán lỗi tiếp điểm và cung cấp bảng đối chiếu mã lệnh trực tiếp giữa nhiều hãng PLC công nghiệp (Siemens, Mitsubishi, Omron, AEG).

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Người học nên kết hợp nghiên cứu lý thuyết cấu trúc bộ nhớ và nguyên lý vòng quét, sau đó cài đặt phần mềm STEP 7-Micro/WIN 32 trên máy tính cá nhân để tự soạn thảo, mô phỏng các chương trình LAD/STL theo các bài tập mẫu (mạch tự giữ, chốt van từ, tuần tự cưỡng bức), trước khi tiến hành đấu nối và nạp chương trình trên thiết bị thực tế.

5. Có tài liệu bổ trợ và công cụ nào đi kèm với giáo trình?

Giáo trình đi kèm phần mềm lập trình STEP 7-Micro/WIN 32, tài liệu kỹ thuật tra cứu S7-200 Programmable Controller System Manual, sơ đồ kết nối cáp truyền thông PC/PPI qua chuẩn RS232/RS485 và hệ thống ngân hàng đề thi trắc nghiệm - bài tập thực hành trên mô hình chuẩn.

Kết luận

Giáo trình PLC cơ bản của Trường Cao đẳng nghề Đồng Tháp là tài liệu đào tạo nghề nghiệp mang tính thực hành cao, cung cấp hệ thống kiến thức hoàn chỉnh từ nguyên lý cấu trúc phần cứng, phân bổ vùng nhớ, tập lệnh nhị phân/số đến kỹ năng đấu nối an toàn và chẩn đoán lỗi trên dòng điều khiển khả trình Siemens S7-200.

Trong lộ trình đào tạo ngành Điện công nghiệp, mô đun giữ vai trò bản lề quan trọng, giúp người học chuyển tiếp thành công từ kỹ thuật điều khiển rơ-le tiếp điểm cổ điển sang công nghệ tự động hóa lập trình hiện đại.

Để tối ưu hóa quá trình học tập, người học nên kết hợp chặt chẽ việc nghiên cứu giáo trình với phần mềm lập trình STEP 7-Micro/WIN 32, sổ tay tra cứu S7-200 Programmable Controller System Manual và các bài thực tập trực tiếp trên hệ thống mô hình điều khiển công nghiệp.
