Tổng quan về giáo trình

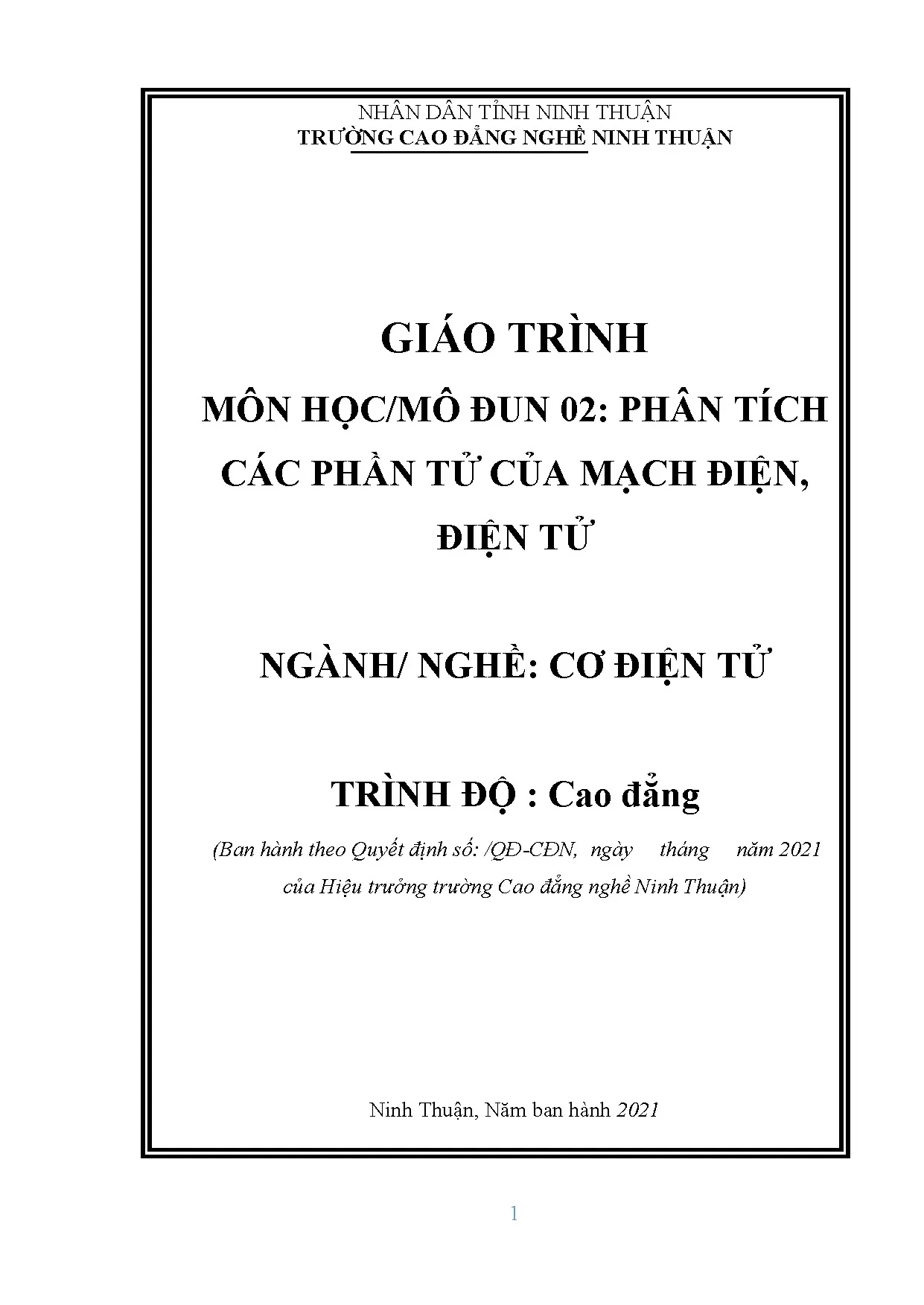

Giáo trình môn học/mô đun “Phân tích các phần tử của mạch điện, điện tử” (Mã số: MĐ 02) là tài liệu đào tạo chuyên ngành thuộc chương trình đào tạo nghề Cơ điện tử trình độ Cao đẳng và Trung cấp, do Trường Cao đẳng Nghề Ninh Thuận ban hành năm 2021 (tác giả biên soạn: Ngô Thị Kim Hậu). Môn học được xây dựng dựa trên chương trình khung do Bộ Lao động – Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt. Trong cấu trúc đào tạo ngành Cơ điện tử, đây là mô đun cơ sở bắt buộc, được bố trí giảng dạy trước các mô đun chuyên ngành sâu nhằm trang bị nền tảng lý thuyết mạch và kỹ năng thực hành nghề nghiệp cơ bản.

Mô đun có tổng thời lượng đào tạo là 320 giờ, bao gồm 130 giờ lý thuyết và 190 giờ dành cho thực hành, thí nghiệm, thảo luận và kiểm tra. Mục tiêu đào tạo của giáo trình hướng đến việc hình thành các năng lực cụ thể cho người học: thu thập và đánh giá tài liệu kỹ thuật (tiếng Việt và tiếng Anh); phân tích các đại lượng điện trường, điện tích, điện áp, dòng điện; vận hành thành thạo thiết bị đo lường (đồng hồ VOM); lắp ráp, đấu nối và kiểm tra chức năng các mạch điện, khí cụ đóng cắt và tuyến cáp hạ áp; đồng thời tuân thủ các quy định pháp luật về an toàn, vệ sinh lao động, phòng cháy chữa cháy và bảo vệ môi trường.

Cấu trúc giáo trình gồm 4 bài học lớn, tiếp cận theo mô hình đào tạo định hướng thực hành (Practice-Oriented Training), trong đó khối lượng thực hành chiếm 59,38% tổng thời lượng. Điểm đặc thù của tài liệu là sự tích hợp giữa kiến thức vật lý mạch điện với hệ thống văn bản quy phạm pháp luật của Việt Nam (Luật An toàn, vệ sinh lao động 2015, Luật Bảo vệ môi trường 2020) và các tiêu chuẩn kỹ thuật quốc tế (DIN EN 81346-2, Chỉ thị điện áp thấp 2014/35/EU).

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ thành 4 bài học chính với tiến trình từ an toàn lao động, kỹ năng tổ chức công việc đến phân tích lý thuyết mạch và thi công lắp đặt thực tế:

  • Bài 1: An toàn lao động, bảo vệ sức khỏe và môi trường trong xưởng điện (15 giờ: 5 giờ lý thuyết, 10 giờ thực hành) Trang bị hệ thống kiến thức pháp luật và quy chuẩn an toàn: Luật An toàn, vệ sinh lao động 2015 (các Điều 6, 7, 14, 21, 31, 38, 76); Nghị định 39/2016/NĐ-CP về phân loại tai nạn lao động (chết người, nặng, nhẹ) và quy trình điều tra, lập biên bản theo Phụ lục III, V, VIII, IX, XI; tiêu chuẩn trang bị bảo hộ cá nhân (PPE) cho đầu, mắt, chân, tay và đường hô hấp. Phổ biến Điều 4 Luật Bảo vệ môi trường 2020 và danh mục các hành vi bị cấm; Luật Sử dụng năng lượng tiết kiệm và hiệu quả 2011; quy trình cấp cứu nạn nhân điện giật (kiểm tra tri giác, khai thông đường thở, ép tim ngoài lồng ngực, hô hấp nhân tạo, xử lý bỏng); giải pháp phòng cháy chữa cháy (PCCC) cho phòng thiết bị điện bằng hệ thống khí chuyên dụng (Novec 1230, FM-200, Stat-X, CO2, Nitơ/khí trơ IG-01, IG-55, IG-100, IG-541) và xử lý sự cố bình chữa cháy (tụt áp, vón cục bột).

  • Bài 2: Hoạt động và kỹ thuật truyền thông và tổ chức công việc trong kỹ thuật điện (51 giờ: 15 giờ lý thuyết, 35 giờ thực hành, 1 giờ kiểm tra) Trình bày nguyên tắc giao tiếp doanh nghiệp, làm việc nhóm và phương pháp giải quyết vấn đề. Nội dung an toàn thông tin mạng (Luật ATTTM) tập trung vào mô hình tam giác bảo mật CIA (Confidentiality – Tính bí mật, Integrity – Tính toàn vẹn, Availability – Độ sẵn sàng) cùng các giải pháp kỹ thuật như mã hóa SSL/TLS, AES, tường lửa (Firewall), danh sách kiểm soát truy cập (ACL), cân bằng tải (Load Balancing). Hướng dẫn tra cứu mã định danh thiết bị theo tiêu chuẩn DIN EN 81346 phần 2; Chỉ thị 2014/35/EU; kỹ thuật vẽ sơ đồ mạch một sợi và nhiều sợi; quy trình 8 bước lập kế hoạch công tác; ma trận quản lý thời gian 4 mức độ; quy trình 5 bước đánh giá kết quả công việc và các biện pháp bảo vệ vị trí việc làm theo Điều 57 Luật Tố cáo 2018.

  • Bài 3: Cơ bản về hệ thống điện và điện tử (132 giờ: 80 giờ lý thuyết, 50 giờ thực hành, 2 giờ kiểm tra) Hệ thống hóa bản chất vật lý của dòng điện: cấu trúc nguyên tử, chuyển động của electron tự do trong kim loại, điện tích và chiều quy ước của dòng điện. Định nghĩa toán học về cường độ dòng điện tức thời $I = \frac{dQ}{dt}$ và dòng điện không đổi $I = \frac{q}{t}$. Khái niệm điện áp và hiệu điện thế $U_{AB} = V_A - V_B = -U_{BA}$. Nội dung định luật Ohm cho đoạn mạch thuần trở ($I = \frac{U}{R} \Leftrightarrow U = I \cdot R$) và đặc tuyến V-A; định luật Ohm cho toàn mạch kín ($E, R_0, R, R_d$). Giới thiệu cấu tạo, chức năng của các linh kiện bán dẫn, dây dẫn và vật liệu cách điện; kỹ thuật đo kiểm điện áp, dòng điện, điện trở bằng đồng hồ vạn năng VOM; kỹ năng gia công mối hàn thiếc bằng mỏ hàn 40W/60W, đế gác, nhựa thông và kẹp cá sấu.

  • Bài 4: Thực hiện lắp đặt các hệ thống điện (122 giờ: 30 giờ lý thuyết, 90 giờ thực hành, 2 giờ kiểm tra) Tập trung vào quy chuẩn an toàn cho hệ thống điện hạ áp; nguyên tắc bố trí tuyến cáp và khoảng cách lắp đặt nhằm hạn chế can nhiễu, đảm bảo tính tương thích điện từ (EMC); kỹ thuật lắp ráp vỏ tủ điện, gá lắp các bộ phận kẹp, cụm thiết bị đóng cắt bảo vệ; quy trình kiểm tra chức năng, dò tìm và xử lý sự cố kỹ thuật trên hệ thống trước khi bàn giao cho người vận hành.

flowchart TD
    A["Bài 1: An toàn lao động, bảo vệ sức khỏe & môi trường (15h)"] --> B["Bài 2: Truyền thông & tổ chức công việc trong kỹ thuật điện (51h)"]
    B --> C["Bài 3: Cơ bản về hệ thống điện & điện tử (132h)"]
    C --> D["Bài 4: Thực hiện lắp đặt các hệ thống điện (122h)"]

    subgraph KienThucNenTang ["Khối kiến thức nền tảng"]
        A
        B
    end

    subgraph ChuyenMonThucHanh ["Khối kỹ thuật chuyên môn & thi công"]
        C
        D
    end

Kiến thức nền tảng được xây dựng

  • Lý thuyết trường và mạch điện: Cung cấp mô hình vi mô về hạt tải điện, bản chất dòng điện trong kim loại, chất điện phân và chất khí; các định luật cơ bản của mạch điện một chiều (định luật Ohm, định luật bảo toàn điện tích tại nút mạng).
  • Hệ thống quy chuẩn pháp lý và tiêu chuẩn kỹ thuật: Trang bị kiến thức về các điều luật chuyên ngành (Luật ATVSLĐ 2015, Luật BVMT 2020, Luật ATTTM) và tiêu chuẩn kỹ thuật công nghiệp (DIN EN 81346-2, Chỉ thị 2014/35/EU).
  • Nguyên lý an toàn và bảo mật hệ thống: Khung lý thuyết về phân tích rủi ro cháy nổ điện, cơ chế vận hành của hệ thống chữa cháy khí sạch và mô hình an toàn thông tin CIA trong môi trường công nghiệp.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Vận hành thiết bị đo VOM để đo kiểm các thông số $U, I, R$; thao tác hàn mạch điện tử đúng kỹ thuật; lắp đặt, cố định tuyến dây dẫn và đấu nối cụm thiết bị đóng cắt hạ áp.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Đọc hiểu và bóc tách sơ đồ nguyên lý, sơ đồ đi dây; phân tích đặc tính V-A của phần tử mạch; truy tìm và xử lý lỗi hỏng mạch điện một cách có hệ thống.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Lập kế hoạch gia công, tổ chức mặt bằng xưởng theo tiêu chuẩn an toàn; thực hiện quy trình sơ cấp cứu tai nạn điện; lập hồ sơ theo dõi vật tư và biểu mẫu báo cáo kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo tích hợp (Integrated Teaching Methodology), kết hợp đồng thời giữa bài giảng lý thuyết chuyên đề và thực hành trực tiếp tại xưởng:

Thành phần đào tạo Số giờ Tỷ lệ (%) Hình thức triển khai chính
Lý thuyết 130 40,62% Thuyết giảng, phân tích sơ đồ, nghiên cứu quy chuẩn luật
Thực hành / Thí nghiệm 185 57,81% Thao tác đo kiểm, hàn mạch, lắp đặt tủ điện, diễn tập PCCC
Kiểm tra định kỳ 5 1,57% 05 bài kiểm tra đánh giá kiến thức và kỹ năng từng bài học
Tổng cộng 320 100% Đào tạo toàn diện lý thuyết gắn liền thực hành
  • Phương pháp tiếp cận sư phạm: Giảng viên đóng vai trò hướng dẫn quy trình tiêu chuẩn, người học trực tiếp thực hiện các bước công việc theo trình tự định sẵn từ chuẩn bị vật tư, lập kế hoạch, thi công lắp ráp đến kiểm tra đánh giá chất lượng.
  • Bài tập tình huống và thực hành kỹ thuật (Case studies & Exercises): Giáo trình đưa ra các bài tập giải mạch điện sử dụng công thức $I = \frac{U}{R}$, bài tập tính toán dòng nạp trung bình của tụ điện qua biểu thức $I = \frac{q}{t}$ (ví dụ: $t = 0,01\text{ s}, q = 10^{-3}\text{ C} \Rightarrow I = 0,1\text{ A}$), và các tình huống mô phỏng sự cố tai nạn lao động, quy trình điều tra tai nạn theo Nghị định 39/2016/NĐ-CP, cũng như các kịch bản xử lý đám cháy thiết bị điện.
  • Phương pháp đánh giá (Assessment methods): Kết hợp giữa đánh giá quá trình (tính kỷ luật xưởng, mức độ tuân thủ quy tắc an toàn lao động, kỹ năng sắp xếp vị trí việc làm) và đánh giá kết quả thực hiện (độ chính xác của phép đo VOM, tính thẩm mỹ và độ tin cậy của mối hàn, tính chính xác của sơ đồ lắp đặt mạch điện). Hệ thống gồm 5 bài kiểm tra phân bố tại Bài 2 (1 bài), Bài 3 (2 bài) và Bài 4 (2 bài).
  • Hướng dẫn tự học (Self-study guidelines): Người học chủ động nghiên cứu tài liệu kỹ thuật, tra cứu bảng thông số linh kiện, nghiên cứu các tài liệu tiêu chuẩn bằng tiếng Anh và tự rèn luyện kỹ năng lập kế hoạch công việc cá nhân thông qua bảng phân loại mức độ khẩn cấp/quan trọng.

Điểm nổi bật và cập nhật

  • Tích hợp văn bản quy phạm pháp luật cập nhật: Giáo trình viện dẫn trực tiếp các đạo luật hiện hành của Việt Nam, bao gồm Luật An toàn, vệ sinh lao động 2015 (kèm theo Nghị định 39/2016/NĐ-CP), Luật Bảo vệ môi trường 2020, Luật Sử dụng năng lượng tiết kiệm và hiệu quả 2011, Luật An toàn thông tin mạng và Điều 57 Luật Tố cáo 2018. Điều này giúp người học hiểu rõ trách nhiệm pháp lý của người lao động và người sử dụng lao động trong môi trường công nghiệp.
  • Cập nhật tiêu chuẩn kỹ thuật quốc tế: Đưa vào chương trình đào tạo hệ thống ký hiệu và mã chữ cái nhận diện thiết bị theo tiêu chuẩn quốc tế DIN EN 81346 phần 2, cùng các yêu cầu kỹ thuật của Chỉ thị điện áp thấp 2014/35/EU.
  • Tích hợp công nghệ bảo vệ và phòng cháy hiện đại: Phân tích chi tiết các hệ thống chữa cháy khí sạch dùng trong công nghiệp hiện đại như Novec 1230, Stat-X, FM-200, hệ thống khí trơ (IG-01, IG-55, IG-100, IG-541) và CO2; phân tích cơ chế bảo mật hệ thống thông tin theo tam giác C-I-A, tường lửa và mã hóa AES, SSL/TLS.
  • Tính ứng dụng thực tế cao: 100% các bài học đều gắn liền với danh mục dụng cụ thực tế (đồng hồ đo VOM, mỏ hàn nhiệt 40W/60W, kềm cắt, vít bake 5li, kẹp cá sấu) và quy trình quản trị sản xuất thực tế (quản lý vật tư qua ERP, quy trình 8 bước lập kế hoạch và 5 bước đánh giá nhân sự).

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên ngành Cơ điện tử và Kỹ thuật điện: Tài liệu học tập bắt buộc dành cho sinh viên trình độ Cao đẳng và Trung cấp nghề thuộc các nhóm ngành: Cơ điện tử, Kỹ thuật điện, Điện tử công nghiệp, Tự động hóa công nghiệp.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức Vật lý đại cương (phần điện học, từ học cơ bản), Toán học cơ sở (các phép tính vi tích phân đơn giản để tiếp thu công thức dòng điện tức thời $I = \frac{dQ}{dt}$) và các kỹ năng tin học văn phòng cơ bản.
  • Giảng viên chuyên ngành: Làm tài liệu chuẩn để biên soạn giáo án lý thuyết, đề cương bài giảng tích hợp, xây dựng bảng kiểm kỹ năng (checklist) thực hành xưởng và thiết kế ngân hàng đề kiểm tra 320 giờ.
  • Kỹ thuật viên và công nhân xưởng: Dùng làm tài liệu tham khảo tại chỗ nhằm tra cứu quy chuẩn an toàn lao động, quy trình sơ cấp cứu điện giật, hướng dẫn bảo dưỡng bình chữa cháy và phương pháp đo kiểm các mạch điện hạ áp.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào? Giáo trình được biên soạn phục vụ đào tạo trình độ Cao đẳng và Trung cấp nghề cho ngành Cơ điện tử và các ngành kỹ thuật liên quan đến điện – điện tử, theo chương trình ban hành năm 2021 của Trường Cao đẳng Nghề Ninh Thuận.

2. Người học cần đáp ứng các kiến thức nền tảng nào trước khi học mô đun này? Học viên cần nắm vững các kiến thức cơ sở về Vật lý (phần điện tích, điện trường), kiến thức Toán học cơ bản về đại số và phương trình, cùng kỹ năng đọc hiểu tài liệu kỹ thuật ở mức độ cơ bản.

3. Giáo trình này có điểm gì khác biệt so với các giáo trình mạch điện truyền thống? Khác với các tài liệu thuần túy lý thuyết mạch, giáo trình tích hợp 59,38% thời lượng thực hành xưởng, bổ sung đầy đủ hệ thống pháp lý về an toàn lao động (Luật ATVSLĐ 2015), bảo vệ môi trường (Luật BVMT 2020), an toàn thông tin (mô hình CIA), kỹ năng lập kế hoạch làm việc và áp dụng các tiêu chuẩn quốc tế như DIN EN 81346-2.

4. Phương pháp nào giúp tự học và thực hành mô đun này đạt kết quả tốt? Người học cần kết hợp việc đọc kỹ lý thuyết các định luật mạch điện với việc thực hành đo đạc thực tế trên mô hình mạch thật bằng đồng hồ VOM; tuân thủ nghiêm ngặt bảng quy trình an toàn điện; đồng thời rèn luyện kỹ năng tra cứu tài liệu kỹ thuật bằng tiếng Anh.

5. Giáo trình có đề cập đến các tài liệu và công cụ bổ trợ nào? Giáo trình quy định cụ thể danh mục dụng cụ thực hành gồm: đồng hồ vạn năng VOM, mỏ hàn 40W/60W, đế gác, nhựa thông, kềm cắt, vít bake 5li, kẹp cá sấu, nắp pin 9V; đồng thời viện dẫn các tài liệu tiêu chuẩn kỹ thuật (DIN EN 81346-2, Chỉ thị 2014/35/EU) và các biểu mẫu quy định tại Nghị định 39/2016/NĐ-CP.

Kết luận

Giáo trình “Phân tích các phần tử của mạch điện, điện tử” (MĐ 02) cung cấp hệ thống kiến thức toàn diện từ quy chuẩn an toàn lao động, kỹ năng tổ chức công việc đến lý thuyết mạch điện và thi công hệ thống điện hạ áp. Lộ trình đào tạo 320 giờ được phân bổ khoa học, chuyển tiếp từ nhận thức pháp lý (Bài 1), kỹ năng truyền thông kỹ thuật (Bài 2), nắm vững bản chất mạch điện và đo lường (Bài 3) đến thi công lắp đặt thực tế (Bài 4). Kết hợp cùng các tiêu chuẩn kỹ thuật DIN EN 81346-2 và danh mục thiết bị thực hành đồng bộ, giáo trình là tài liệu chuẩn xác phục vụ đào tạo nguồn nhân lực kỹ thuật ngành Cơ điện tử.
