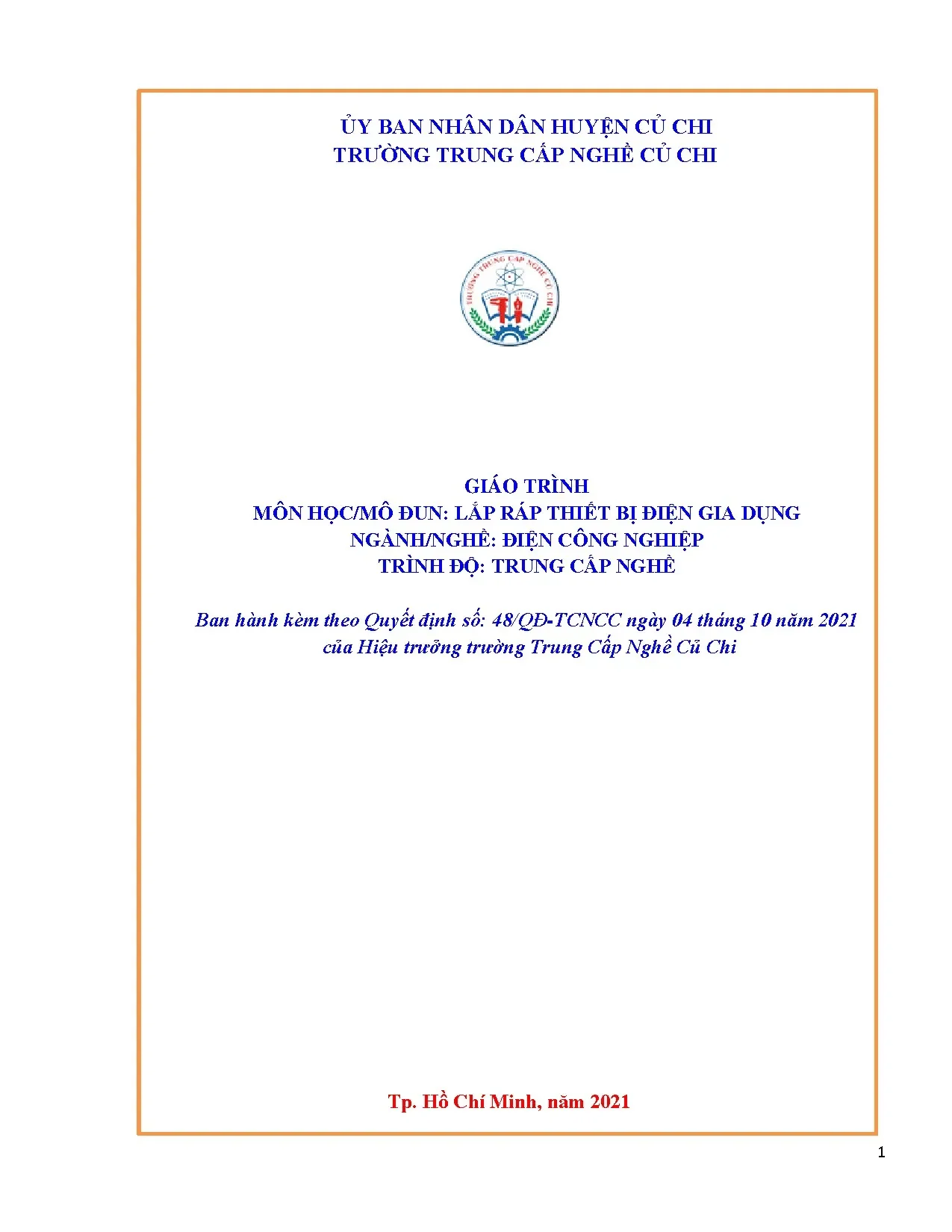

ỦY BAN NHÂN DÂN HUYỆN CỦ CHI TRƯỜNG TRUNG CẤP NGHỀ CỦ CHI GIÁO TRÌNH MÔN HỌC/MÔ ĐUN: LẮP RÁP THIẾT BỊ ĐIỆN GIA DỤNG NGÀNH/NGHỀ: ĐIỆN CÔNG NGHIỆP TRÌNH ĐỘ: TRUNG CẤP NGHỀ Ban hành kèm theo Quyết định số: 48/QĐ-TCNCC ngày 04 tháng 10 năm 2021 của Hiệu trưởng trường Trung Cấp Nghề Củ Chi Tp. Hồ Chí Minh, năm 2021 1 TUYÊN BỐ BẢN QUYỀN Tài liệu này thuộc loại sách giáo trình nên các nguồn thông tin có thể được phép dùng nguyên bản hoặc trích dùng cho các mục đích về đào tạo và tham khảo. Mọi mục đích khác mang tính lệch lạc hoặc sử dụng với mục đích kinh doanh thiếu lành mạnh sẽ bị nghiêm cấm. 2 LỜI GIỚI THIỆU Trong đời sống cũng như sản xuất, yêu cầu về sử dụng nhiệt năng rất lớn.
Trong các ngành công nghiệp khác nhau, nhiệt năng dùng để nung, sấy, nhiệt luyện, nấu chảy các chất. Nguồn nhiệt năng này được chuyển từ điện năng qua các lò điện là phổ biến vì nó rất thuận tiện, dễ tự động hoá điều chỉnh nhiệt độ trong lò. Trong sinh hoạt đời sống, nhiệt năng chủ yếu để đun, nấu, nướng, sưởi. Nguồn nhiệt năng cũng được chuyển từ điện năng qua các thiết bị điện như bàn là điện, bếp điện, nồi cơm điện, bình nóng lạnh.
Đây là nguồn năng lượng sạch, không gây nên khói, bụi nên không ảnh hưởng tới môi trường sống, sử dụng thuận tiện, dễ dàng. Việc biến đổi điện năng thành nhiệt năng có nhiều cách: nhờ hiệu ứng Juole (lò điện trở, bếp điện), nhờ phóng điện hồ quang (lò hồ quang, hàn điện), nhờ tác dụng nhiệt của dòng điện xoáy Foucault thông qua hiện tượng cảm ứng điện từ (bếp từ). Các thiết bị gia nhiệt dùng trong sinh hoạt trừ lò vi sóng và bếp từ, còn hầu hết dùng dây điện trở như bàn là, bếp điện, nồi cơm điện, siêu điện, bình nóng lạnh. Các dây điện trở dùng để chế tạo các dụng cụ sinh hoạt thường được đặt trong ống kín, trong ống lèn chặt bằng chất chịu lửa, dẫn nhiệt, cách điện với vỏ ống.
Việc đặt dây điện trở trong ống kín sẽ tránh hơi ẩm và ôxy lọt vào, giảm được sự ôxy hoá, tăng độ bền và tuổi thọ cho thiết bị gia nhiệt. Lời cảm ơn của các cơ quan liên quan, các đơn vị và cá nhân đã tham gia., ngày……tháng……năm……… Tham gia biên soạn 1. 3 Mục Lục TRANG Lời nói đầu 2 Lời giới thiệu 3 Bài 1. Thiết bị cấp nhiệt 5 1.
Bàn là điện 5 2. Siêu điện, phích đun nước điện 10 5. Bình nước nóng 17 Bài 2. Máy biến áp gia dụng 18 1.
Khái niệm chung 18 2. Cấu tạo, nguyên lý làm việc của máy biến áp 20 3. Sử dụng, sửa chữa máy biến áp một pha thông dụng 27 Bài 3. Động cơ điện gia dụng 36 1.
Cấu tạo, nguyên lý làm việc của động cơ không đồng bộ 37 3. Sử dụng và sửa chữa động cơ điện một pha 44 4. Một số ứng dụng điển hình của động cơ điện 51 Bài 4. Các loại đèn gia dụng và trang trí 57 1.
Đèn sợi đốt 59 2. Đèn huỳnh quang 62 3. Đèn thủy ngân 64 4. Các mạch đèn cơ bản 65 Tài liệu tham khảo 69 4 CHƯƠNG TRÌNH MÔ ĐUN Tên mô đun: Lắp ráp thiết bị điện gia dụng Mã mô đun: MĐ 12 Thời gian thực hiện môn học: 60 giờ; (Lý thuyết: 10 giờ; Thực hành, thí nghiệm, thảo luận, bài tập: 47 giờ; Kiểm tra: 3 giờ) I.Vị trí, tính chất của môn học: - Vị trí: Mô đun này học sau các môn học: An toàn lao động; Mạch điện - Tính chất: Là mô đun chuyên môn nghề, thuộc mô đun đào tạo nghề bắt buộc.
Mục tiêu mô đun: -Về kiến thức: + Giải thích được cấu tạo và nguyên lý hoạt động của các thiết bị điện gia dụng. -Về kỹ năng: + Sử dụng thành thạo các thiết bị điện gia dụng. + Tháo lắp được các thiết bị điện gia dụng. + Xác định được nguyên nhân và sửa chữa được hư hỏng theo yêu cầu -Về năng lực tự chủ và trách nhiệm: + Rèn luyện tính cẩn thận, tỉ mỉ, chính xác, tư duy khoa học, an toàn và tiết kiệm.
5 BÀI 1: LẮP RÁP THIẾT BỊ CẤP NHIỆT Giới thiệu Những thiết bị cấp nhiệt rất gần gũi với chúng ta trong đời sống hằng ngày. Chúng biến đổi điện năng thành nhiệt năng giúp chúng ta có thể nấu nướng, ủi đồ, sưởi ấm. Vì vậy đòi hỏi người thợ điện phải hiểu rõ về cấu tạo, nguyên lý làm việc, nắm được các hiện tượng, nguyên nhân hư hỏng và cách sửa chữa chúng. Với nội dung bài học này sẽ trang bị cho học viên những kiến thức và kỹ năng sử dụng và sửa chữa các thiết bị cấp nhiệt.
Mục tiêu: - Giải thích được cấu tạo và nguyên lý hoạt động của nhóm thiết bị cấp nhiệt sử dụng trong gia đình theo tiêu chuẩn kỹ thuật của nhà sản xuất. - Sử dụng thành thạo nhóm thiết bị cấp nhiệt gia dụng, đảm bảo các tiêu chuẩn kỹ thuật và an toàn. - Tháo lắp đúng qui trình, xác định được các nguyên nhân và sửa chữa hư hỏng đảm bảo an toàn cho người và thiết bị. - Rèn luyện tính cẩn thận, tỉ mỉ, chính xác, tư duy khoa học và tiết kiệm.
Nội dung chương trình: 1. Bàn Là Điện Bàn là điện có nhiều loại khác nhau, có loại bàn là tự động điều chỉnh nhiệt độ không có phun nước (bàn là khô), có loại tự động điều chỉnh nhiệt độ và phun nước, có loại bàn là hơi nước. Hiện nay bàn là còn lắp thêm các mạch điện tử, bán dẫn để có thể điều chỉnh nhiệt độ theo chương trình chính xác đến từng độ.1 Cấu tạo Hình 1.1 là sơ đồ nguyên lí và cấu tạo của bàn là thông thường (bàn là khô), tự động điều chỉnh nhiệt độ, điện áp 220V, công suất 1000W. Sơ đồ nguyên lý (a) và cấu tạo của bàn là (b) 1- Nắp; 2- Núm điều chỉnh nhiệt độ; 3- Đế; 4- Dây đốt nóng 6 Cấu tạo bàn là có hai bộ phận chính: Dây đốt nóng và vỏ bàn là.
Dây đốt nóng được làm bằng hợp kim Niken - Crôm, chịu được nhiệt độ cao. Vỏ bàn là gồm đế và nắp. Đế được làm bằng gang hoặc hợp kim nhôn, được đánh bóng hoặc mạ Crôm. Các bàn là thế hệ mới hiện nay nhẹ, không cần trọng lượng nặng đè lên vải, đế được làm bằng hợp kim nhôm.
Nắp được làm bằng đồng, thép mạ crôm hoặc nhựa chịu nhiệt, trên có gắn tay cầm cứng bằng nhựa chịu nhiệt. Điều chỉnh nhiệt độ tự động của bàn là bằng rơle nhiệt RN đóng mở mạch điện cấp cho dây điện trở. Tuỳ vị trí điều chỉnh của rơle nhiệt RN để cho cam lệch tâm C thay đổi thay đổi khoảng cách vị trí tiếp điểm của rơle nhiệt mà bàn là có nhiệt độ làm việc khác nhau. Dòng điện đi vào dây điện trở của bàn là phải đi qua một đoạn điện trở ngắn, tạo sụt áp 2,5V dùng cho đèn tín hiệu Đ.
Nguyên lý làm việc Khi cho điện vào bàn là, dòng điện chạy trong dây đốt nóng, dây đốt nóng toả nhiệt, nhiệt được tích vào đế của bàn là làm nóng bàn là. Trong bàn là có rơle nhiệt, phần tử cơ bản của rơle nhiệt là một thanh kim loại kép, cấu tạo từ hai tấm kim loại, một tấm có hệ số dãn nở nhiệt lớn, một tấm có hệ số dãn nở nhiệt nhỏ. Khi nhiệt độ của bàn là đạt đến trị số quy định thì nhiệt lượng toả ra của bàn là làm cho thanh kim loại kép bị uốn cong về phía tấm kim loại có hệ số dãn nở nhỏ, nó đẩy tiếp điểm, kết quả làm cắt mạch điện vào bàn là. Khi bàn là nguội đến mức quy định, thanh kim loại trở về dạng ban đầu, tiếp điểm rơle nhiệt tự động đóng lại làm kín mạch điện, bàn là được đóng điện, đèn tín hiệu Đ sáng.
Thời gian đóng mở của rơle nhiệt phụ thuộc vào việc điều chỉnh vị trí cam C. Khi sử dụng, tuỳ thuộc vải nào, nhiệt độ cần thiết là bao nhiêu, trên bàn là đã chỉ vị trí điều chỉnh nhiệt độ tương ứng.2 Bàn ủi điện.Bàn là hơi nước Hiện nay bàn là hơi nước được sử dụng rất phổ biến. Nó có chức năng tự tạo hơi nước phun vào vải, làm mịn và phẳng các nếp nhăn trên vải nhanh chóng, tiết kiệm thời gian. Bàn là sử dụng hơi nước có cấu tạo khác với bàn là thông thường, nó có bộ phận tích nước, vòi phun và giá đỡ (với loại bàn là đứng).
Khi là, chỉ cần áp vòi phun vào mặt phẳng, phun hơi nước làm mềm vải xoá mọi nếp nhăn của quần áo. Thời gian là nhanh gấp ba lần so với bàn là thông thường, không sợ bị cháy quần áo vì chỉ phun hơi nước để làm phẳng mà không áp trực tiếp bàn là vào quần áo. Bàn là hơi nước thích hợp với hầu hết các loại vải cao cấp như lụa, nhung, len, nỉ. Muốn bàn là hơi luôn hạt động tốt, cần sử dụng và bảo quản đúng cách.
Nước sử dụng cho bàn là phải là loại ít tạp chất để không bị đóng phèn, cặn trong bình. Tốt nhất là cho nước lọc vào bàn là. Nước máy hay nước giếng thường chứa hàm lượng nhỏ các khoáng chất, cặn sét. Nếu sử dụng lâu ngày chúng sẽ kết tủa làm tắc các lỗ phun hơi nước hoặc bám lại trên thiết bị làm bẩn quần áo.
Không cho bất cứ háo chất tạo mùi thơm nào vào bình chứa nước vì hoá chất khi gặp nhiệt độ cao sẽ ăn mòn các chi tiết bên trong bàn là. Khi là hơi nước phun nhiều và mạnh nên phải thường xuyên thêm nước. Một số loại bàn là hơi nước sử dụng bàn là hơi Khi cho nước vào ngăn chứa, không để quá vạch chỉ định MAX, lau sạch nước bị tràn ra ngoài mặt bàn là. Để khi là không bị rỉ nước cần chú ý: lúc mới cắm điện, không nên vặn núm hơi ngay, hãy để ở mức 0 và đợi khoảng 3 đến 5 phút.
Khi mặt bàn là nóng lên đủ để nước bốc hơi mới tăng dần lượng hơi thoát ra. Tuỳ vào chất liệu vải để sử dụng bàn là hợp lý. Với các loại vải làm bằng sợi tổng hợp như polyester, nylon. nên là ở mức nhiệt độ thấp nhất và sử dụng hơi nước ở mức ít nhất.
Vải bông, lanh thường rất nhăn, cần ở nhiệt độ cao, mức hơi nước nhiều. Với vải len và các loại vải khác nên là ở nhiệt độ trung bình hoặc cao. Ở nhiệt độ quá thấp hơi nước khó thoát ra, nước có thể bị rò rỉ làm bẩn quần áo.
