Tổng quan về giáo trình (250-300 từ)

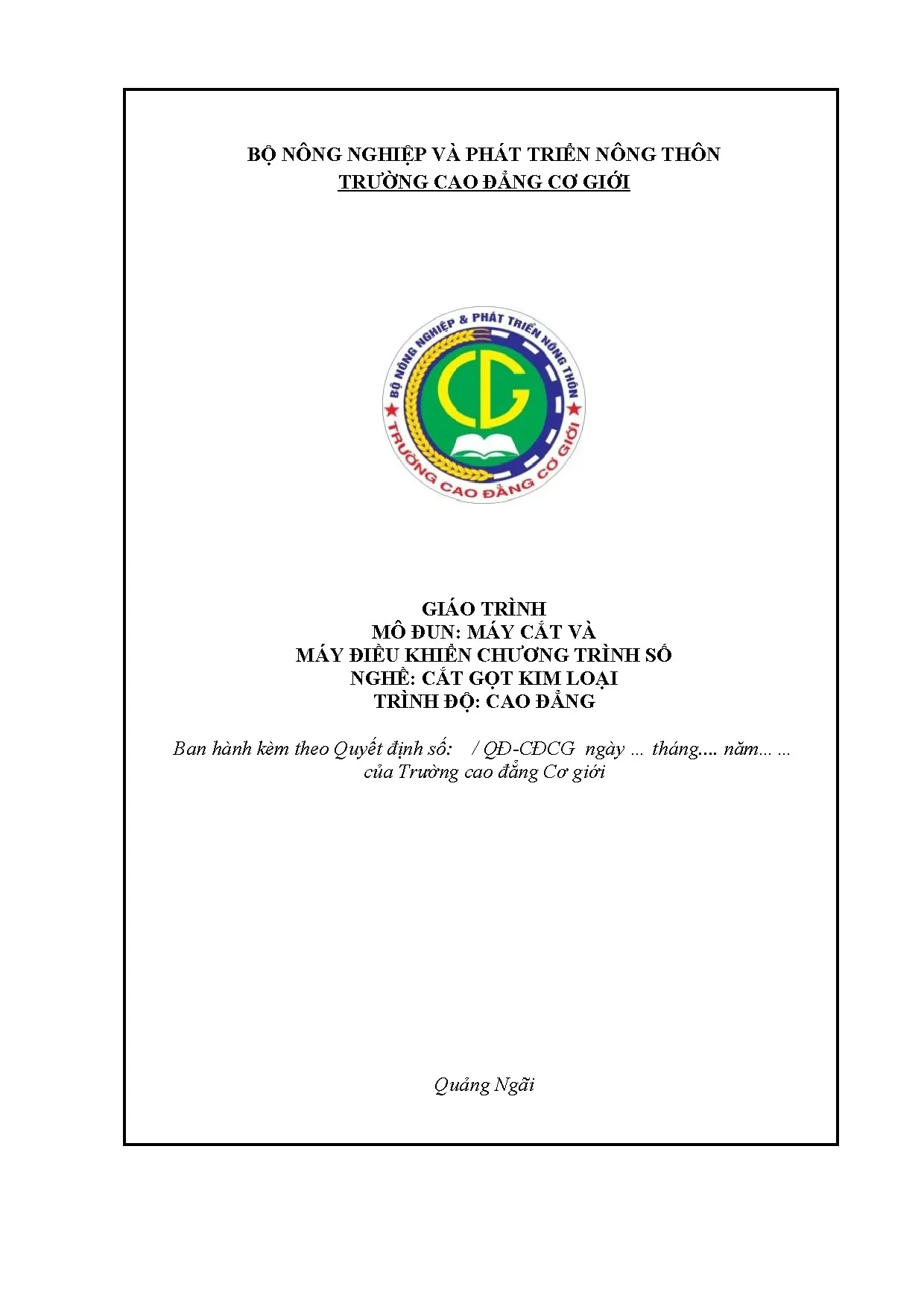

Giáo trình môn học "Máy cắt và máy điều khiển chương trình số" (Mã môn học: MH17) được biên soạn bởi tập thể giảng viên Trường Cao đẳng Cơ giới Quảng Ngãi do tác giả Trương Thị Ngọc Thư làm chủ biên. Tài liệu được thiết kế bám sát chương trình khung đào tạo trình độ Cao đẳng nghề Cắt gọt kim loại, ban hành theo Quyết định của Hiệu trưởng Trường Cao đẳng Cơ giới.

Trong cấu trúc chương trình đào tạo, môn học có thời lượng tổng cộng 60 giờ (bao gồm 50 giờ lý thuyết, 5 giờ bài tập/thực hành và 5 giờ kiểm tra), tương đương 4 tín chỉ chuyên môn. Về vị trí đào tạo, môn học được bố trí giảng dạy song song với môn học Đồ gá (MH18). Điều kiện tiên quyết để học phần này là sinh viên phải hoàn thành các môn học cơ sở kỹ thuật gồm: Vẽ kỹ thuật (MH07), Autocad (MH08), Cơ lý thuyết (MH09), Sức bền vật liệu (MH10), Dung sai – Đo lường kỹ thuật (MH11), Vật liệu cơ khí (MH12), Nguyên lý – Chi tiết máy (MH13), Kỹ thuật an toàn và Bảo hộ lao động (MH14), Tổ chức quản lý sản xuất (MH15) và Nguyên lý cắt (MH16). Môn học đóng vai trò là nền tảng kỹ thuật trực tiếp phục vụ cho việc tiếp thu môn Công nghệ chế tạo máy và Thiết kế quy trình công nghệ (MH19), đồng thời hỗ trợ chuỗi các mô đun thực hành nghề chuyên sâu từ MĐ20 đến MĐ44.

Mục tiêu học tập của giáo trình nhằm cung cấp kiến thức hệ thống về công dụng, đặc tính kỹ thuật, nguyên lý hoạt động và sơ đồ động của các cơ cấu truyền động điển hình; rèn luyện khả năng lựa chọn máy công cụ phù hợp với quy trình công nghệ; tính toán, thiết lập phương trình xích động và điều chỉnh máy trong quá trình gia công cơ khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 10 chương chuyên đề theo tiến trình logic từ nguyên lý truyền động cơ bản, các cơ cấu điển hình đến các nhóm máy cắt gọt kim loại thông dụng và máy điều khiển số:

  • Chương 1: Giới thiệu chung: Phân loại máy công cụ theo tiêu chuẩn Việt Nam (5 cấp chính xác: E - thường, D - tăng, C - cao, B - đặc biệt cao, A - siêu chính xác) và ký hiệu máy theo nhóm (T - tiện, KD - khoan doa, M - mài, TH - tổ hợp, P - phay, BX - bào xọc, C - cắt đứt). Trình bày nguyên lý hình thành bề mặt chi tiết (tròn xoay, mặt phẳng, mặt phức tạp) dựa trên đường sinh ($s$) và đường chuẩn ($c$); công thức tính tỉ số truyền các bộ truyền đai, xích, bánh răng, trục vít - bánh vít, thanh răng - bánh răng, trục vít - đai ốc; phương pháp thiết lập phương trình xích động và tính toán bộ bánh răng thay thế theo phương pháp phân tích thừa số nguyên tố.
  • Chương 2: Các cơ cấu điển hình trong máy: Khảo sát các cơ cấu truyền dẫn vô cấp và phân cấp trong hộp tốc độ; kết cấu khối bánh răng di trượt 2 bậc, 3 bậc; các cơ cấu trong hộp bước tiến gồm cơ cấu then kéo, cơ cấu bánh răng hình tháp Norton (tối đa 7 bánh răng), cơ cấu Mê-an (Méal), cơ cấu vi sai, cơ cấu truyền động thẳng - chu kỳ và cơ cấu đảo chiều.
  • Chương 3: Máy tiện ren vít: Khái quát công dụng và đặc tính kỹ thuật của máy tiện T620 (1K62) với 23 cấp tốc độ trục chính (từ 12,5 đến 2000 vòng/phút), 48 cấp bước tiến; phân tích phương trình xích tốc độ (nhánh tốc độ cao 6 cấp, nhánh tốc độ thấp 18 cấp); xích chạy dao tiện ren (ren Quốc tế, ren Anh, ren Môđun, ren Pít, ren khuyếch đại tỉ số 2, 8, 32 lần, ren chính xác, ren mặt đầu Archimedes); xích tiện trơn dọc, ngang và chạy dao nhanh (động cơ 1 kW, 1410 vòng/phút).
  • Chương 4: Máy khoan: Đặc tính kỹ thuật và nguyên lý làm việc của máy khoan đứng 2135 (đường kính khoan lớn nhất 35 mm, côn Moóc số 4, động cơ 6 kW), cơ cấu chạy dao tự động với bộ truyền trục vít - bánh vít ($z=50$, 1 đầu mối), ly hợp vấu và hệ thống khống chế hành trình bằng vấu tì; khảo sát máy khoan cần 2B56 (đường kính khoan 60 mm, côn Moóc số 5), máy khoan cần ngang và máy khoan nhiều trục chính.
  • Chương 5: Máy doa: Cấu tạo và chuyển động của máy doa ngang 262/262T; máy doa tọa độ (dung sai 5 - 10 $\mu\text{m}$) tích hợp các cơ cấu đo lường: đồng hồ đo kết hợp mẫu đo, cơ cấu trục vít bù sai số có thước hiệu chỉnh (sai số vít me 0,01 mm ứng với độ lồi lõm 2 mm trên thước), cơ cấu đo lường quang học với trục kính khắc vạch bước ren 2 mm kết hợp đĩa phân độ 200 vạch; máy doa kim cương gia công tinh với vận tốc cắt 600 - 800 m/phút.
  • Chương 6 đến Chương 10: Trình bày cấu tạo, nguyên lý và phụ tùng của máy phay (máy phay ngang 6H82, đầu phân độ); máy bào - xọc - chuốt; máy mài (máy mài tròn ngoài, mài vô tâm, mài phẳng); các phương pháp và máy gia công bánh răng (định hình, bao hình, gia công tinh); thành phần cơ bản và các dòng máy điều khiển theo chương trình số (NC/CNC).

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng nền tảng lý thuyết hình thành bề mặt hình học thông qua chuyển động tạo hình (tối đa 4 chuyển động quay hoặc tịnh tiến). Tài liệu chuẩn hóa phương pháp giải mã sơ đồ động, phân tích dòng truyền động cơ khí từ động cơ đến trục chính và trục tiến dao, đồng thời cung cấp cơ sở toán học để tính toán tỉ số truyền và bù sai số cơ học trong các chuỗi động học máy cắt kim loại.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu và phân tích sơ đồ động học của các loại máy công cụ tiêu chuẩn; thiết lập phương trình xích tốc độ và xích chạy dao; tính toán phối hợp các cặp bánh răng thay thế khi gia công ren hệ mét, ren Anh, ren Môđun, ren Pít.
  • Kỹ năng phân tích: Xác định nguyên nhân sai lệch bước ren, đánh giá tính cứng vững của các cơ cấu truyền động (như cơ cấu Norton, then kéo) và phân tích giải pháp đo lường quang học, hiệu chỉnh sai số bước vít me.
  • Kỹ năng thực hành nghề nghiệp: Thao tác điều chỉnh hệ thống tay gạt hộp tốc độ, hộp chạy dao trên máy tiện 1K62, máy khoan 2135, máy doa 262T và thiết lập các thông số công nghệ trước khi vận hành gia công chi tiết.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng quy trình giảng dạy và học tập theo phương pháp sư phạm tích cực, kết hợp chặt chẽ giữa lý thuyết động học và mô hình máy thực tế:

  • Phương pháp đối với giảng viên: Áp dụng phương pháp diễn giảng tích cực kết hợp trình chiếu sơ đồ động, bản vẽ kết cấu bằng projector; nêu vấn đề kỹ thuật và hướng dẫn sinh viên phân tích dòng truyền động; tổ chức thảo luận nhóm nhỏ (2-3 sinh viên) để giải quyết các bài toán tính toán xích truyền động phức tạp.
  • Phương pháp đối với người học: Thực hiện nhiệm vụ nghiên cứu tài liệu trước khi lên lớp, tham gia thảo luận nhóm, ghi chép và báo cáo kết quả phân tích sơ đồ máy. Người học phải đảm bảo tham dự tối thiểu 70% tổng thời lượng môn học (trường hợp vắng trên 30% số giờ lý thuyết/thực hành bắt buộc phải học lại).
  • Bài tập và ứng dụng thực hành: Cung cấp hệ thống bài tập tính toán tỉ số truyền, tính bánh răng thay thế theo phương pháp phân tích thừa số nguyên tố (như bài toán cắt ren bước $S_n = 0,35\text{ mm}$ khi $S_m = 6\text{ mm}$), vẽ đường truyền xích động và thực hành thao tác điều chỉnh các cơ cấu gạt trên mô hình máy thực tế.
  • Hình thức và trọng số đánh giá: Áp dụng theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội với thang điểm 10 quy đổi sang thang điểm 4 và điểm chữ:
    • Điểm quá trình (Trọng số 40%): Gồm 01 bài kiểm tra thường xuyên (hỏi miệng/tự luận/trắc nghiệm đánh giá chuẩn đầu ra A1, C1, C2 sau 10 giờ học) và 03 bài kiểm tra định kỳ (viết và thực hành đánh giá chuẩn A2, B1, C1, C2 sau 20 giờ).
    • Điểm thi kết thúc môn học (Trọng số 60%): Hình thức thi vấn đáp kết hợp thực hành thao tác trên mô hình máy (đánh giá toàn diện chuẩn đầu ra A1, A2, A3, B1, B2, C1, C2 sau 60 giờ học).

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh chính xác các chuẩn mực kỹ thuật và thực tiễn thiết bị cơ khí gia công:

  • Chuẩn hóa dữ liệu kỹ thuật theo dòng máy công nghiệp thực tế: Toàn bộ thông số xích động, tỷ số truyền, số răng bánh răng, bước vít me và sơ đồ điều khiển được phân tích trực tiếp trên các mẫu máy công cụ chuẩn công nghiệp như máy tiện T620 (1K62), máy khoan 2135, máy khoan cần 2B56, máy doa 262T, máy phay 6H82.
  • Mô tả chi tiết các cơ cấu cơ khí chính xác: Giáo trình trình bày nguyên lý của các cơ cấu truyền động đặc thù như cơ cấu bánh răng hình tháp Norton, cơ cấu phân độ Mê-an, ly hợp vấu một chiều khống chế hành trình tự động, hệ thống đo lường quang học vạch ren tinh xác (bước ren 2 mm) và cơ cấu bù sai số vít me trên máy doa toạ độ.
  • Tính kết nối hệ thống trong chương trình đào tạo nghề: Giáo trình tích hợp chương chuyên đề về máy điều khiển chương trình số (NC/CNC), tạo sự liên kết kiến thức trực tiếp với các mô đun thực hành gia công Tiện CNC cơ bản (MĐ36), Phay CNC cơ bản (MĐ37) và Lập trình chu trình tự động, bù dao trên máy phay CNC (MĐ44).
  • Kế thừa hệ thống tài liệu tham khảo chuyên ngành kinh điển: Dữ liệu kỹ thuật trong giáo trình được tổng hợp và đối chiếu từ các tài liệu cơ sở của các tác giả đầu ngành gồm Phạm Đắp, Nguyễn Đắc Lộc, Nguyễn Hoa Đăng, Bùi Quý Lực, Trần Sỹ Tuý cùng các tài liệu kỹ thuật tiện, phay chuyên khảo của Tkho (1989) và Barơbasôp (1984).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên trình độ Cao đẳng và Trung cấp nghề: Tài liệu phục vụ trực tiếp cho học sinh - sinh viên theo học nghề Cắt gọt kim loại, Điện công nghiệp và các ngành kỹ thuật cơ khí chế tạo tại các cơ sở giáo dục nghề nghiệp.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần nắm vững kiến thức các môn học kỹ thuật cơ sở bao gồm: Vẽ kỹ thuật cơ khí, Autocad, Cơ học lý thuyết, Sức bền vật liệu, Dung sai và đo lường kỹ thuật, Nguyên lý và chi tiết máy, Nguyên lý cắt gọt kim loại.
  • Giảng viên chuyên ngành: Tài liệu đóng vai trò là giáo trình giảng dạy chuẩn hóa, hỗ trợ thiết kế bài giảng lý thuyết chuyên môn, xây dựng phiếu hướng dẫn bài tập xích truyền động và định hướng kiểm tra đánh giá kỹ năng nghề.
  • Cán bộ kỹ thuật và thợ cơ khí: Dùng làm tài liệu tham khảo để tra cứu thông số kỹ thuật, cấu tạo các xích động học máy công cụ, công thức tính toán xích tiện ren phi tiêu chuẩn và phương pháp hiệu chỉnh sai số hình học của máy gia công cơ khí tại nhà xưởng.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ sinh viên bậc Cao đẳng nghề Cắt gọt kim loại thuộc Trường Cao đẳng Cơ giới và các trường cao đẳng, trung cấp đào tạo khối ngành cơ khí chế tạo máy.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học tiên quyết thuộc chương trình đào tạo gồm: Vẽ kỹ thuật (MH07), Autocad (MH08), Cơ lý thuyết (MH09), Sức bền vật liệu (MH10), Dung sai – Đo lường (MH11), Vật liệu cơ khí (MH12), Nguyên lý – Chi tiết máy (MH13) và Nguyên lý cắt (MH16).

3. Điểm khác biệt với giáo trình khác?

Giáo trình phân tích chuyên sâu về mặt động học máy, kết hợp chi tiết giữa phương trình giải tích xích truyền động với sơ đồ cấu tạo thực tế của các dòng máy công cụ phổ biến (T620, 2135, 262T), đồng thời tích hợp nội dung công nghệ điều khiển số NC/CNC.

4. Làm sao để tự học hiệu quả?

Người học cần đọc trước nội dung từng chương, tự vẽ và bóc tách các đường truyền động trên sơ đồ động máy, thực hành giải các bài tập tính toán tỉ số truyền bánh răng thay thế và đối chiếu trực tiếp với các cụm cơ cấu trên máy công cụ tại xưởng thực hành.

5. Có tài liệu bổ trợ nào kèm theo?

Nội dung giáo trình liên kết trực tiếp với các tài liệu tham khảo chuyên ngành của GS. Phạm Đắp, PGS. Nguyễn Đắc Lộc, giáo trình Nguyên lý cắt, hệ thống bản vẽ sơ đồ động, mô hình máy thực hành và các mô đun thực hành tiện, phay, bào, mài, CNC trong chương trình khung (MĐ20 đến MĐ44).

Kết luận (150 từ)

Giáo trình môn học "Máy cắt và máy điều khiển chương trình số" cung cấp hệ thống kiến thức toàn diện về cấu trúc động học, nguyên lý làm việc và phương pháp tính toán, điều chỉnh các máy cắt gọt kim loại truyền thống và máy điều khiển số. Môn học đóng vai trò cầu nối bản lề giữa khối kiến thức cơ sở kỹ thuật với môn Công nghệ chế tạo máy (MH19) và chuỗi mô đun thực hành tay nghề chuyên sâu từ MĐ22 đến MĐ44. Để tiếp thu hiệu quả nội dung học phần, người học được khuyến nghị tuân thủ tiến trình từ đọc hiểu sơ đồ động đại cương, phân tích các cụm cơ cấu truyền động điển hình đến thực hành tính toán xích chạy dao trên từng thiết bị công nghiệp cụ thể kết hợp tra cứu các giáo trình chuyên khảo liên quan.
