ĐÁNH GIÁ VÀ TỔNG QUAN TÀI LIỆU HỌC THUẬT: GIÁO TRÌNH MẠNG CĂN BẢN

Tổng quan về giáo trình

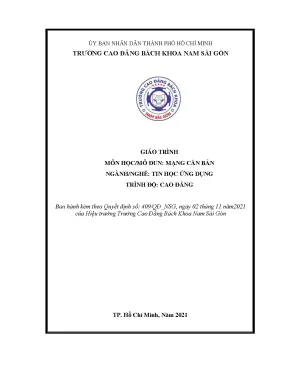

Giáo trình Mạng căn bản là tài liệu học tập và giảng dạy nội bộ được ban hành kèm theo Quyết định số 409/QĐ_NSG ngày 02 tháng 11 năm 2021 của Hiệu trưởng Trường Cao đẳng Bách Khoa Nam Sài Gòn, do tác giả Đặng Ngọc Thơm biên soạn (hoàn tất ngày 17 tháng 07 năm 2021).

Về vị trí trong chương trình đào tạo, tài liệu được xây dựng theo đề cương mô-đun Mạng căn bản dành cho học sinh, sinh viên hệ Cao đẳng và Trung cấp thuộc các ngành Quản trị mạng và Tin học ứng dụng.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học hệ thống kiến thức nền tảng về:

  • Lịch sử hình thành và đặc trưng kỹ thuật của hệ thống mạng máy tính;
  • Cơ chế vận hành của mô hình tham chiếu hệ thống mở OSI 7 tầng;
  • Các dạng cấu trúc hình học (tô-pô) và phương thức truy nhập đường truyền vật lý;
  • Đặc tính của môi trường truyền dẫn cùng các thiết bị ghép nối mạng;
  • Kỹ năng thực hành bấm cáp xoắn đôi theo chuẩn, thiết lập địa chỉ IP và cấu hình chia sẻ tài nguyên trong mạng cục bộ.

Cấu trúc giáo trình gồm 4 chương lý thuyết chính và hệ thống 2 bài thực hành chuyên biệt:

  • Chương 1: Tổng quan và công nghệ mạng máy tính
  • Chương 2: Mô hình hệ thống mở OSI
  • Chương 3: Tô pô mạng
  • Chương 4: Cáp mạng và vật tải truyền
  • Phần Bài thực hành: Quy trình bấm cáp mạng và cấu hình mạng ngang hàng

Giáo trình tiếp cận theo mô hình sư phạm kỹ thuật: đi từ các nguyên lý truyền thông trừu tượng đến các thông số chuẩn công nghiệp (như chuẩn IEEE 802.3, EIA/TIA T568A/B) và kết thúc bằng các thao tác cấu hình trực tiếp trên thiết bị phần cứng cùng hệ điều hành máy tính.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 4 chương lý thuyết và phần hướng dẫn thực hành có tính liên kết chặt chẽ:

[Chương 1: Tổng quan mạng & Chuyển mạch]
[Chương 2: Mô hình tham chiếu OSI 7 tầng]
[Chương 3: Cấu trúc Tô-pô & Kỹ thuật truy cập]
[Chương 4: Phương tiện truyền dẫn & Thiết bị]
[Bài thực hành: Bấm cáp RJ45 & Cấu hình IP]

  • Chương 1: Tổng quan và công nghệ mạng máy tính
    Tài liệu phân tích tiến trình phát triển từ các máy tính đèn điện tử thập niên 1950 nhập dữ liệu qua bìa đục lỗ, mô hình truyền dữ liệu từ xa qua Modem thập niên 1960, hệ thống điều khiển đầu cuối IBM 3270 (năm 1971), đến hệ điều hành mạng cục bộ Arcnet của Datapoint Corporation (năm 1977). Chương này định nghĩa mạng máy tính dựa trên khái niệm các máy tính độc lập (autonomous) kết nối qua đường truyền vật lý theo quy ước truyền thông. Hệ thống phân loại mạng được làm rõ theo:

    • Phạm vi địa lý: LAN, MAN (bán kính dưới 100 km), WAN, GAN;
    • Kỹ thuật chuyển mạch: chuyển mạch kênh (circuit switching), chuyển mạch thông báo (message switching) và chuyển mạch gói (packet switching);
    • Kiến trúc mạng và hệ điều hành mạng: Novell, Unix, Windows NT, Windows 2000.

  • Chương 2: Mô hình hệ thống mở OSI
    Trình bày lịch sử hình thành chuẩn ISO năm 1984 và cấu trúc 7 tầng:

    1. Physical (truyền dòng bit nhị phân, giao thức dị bộ/đồng bộ);
    2. Data Link (đóng khung dữ liệu, kiểm soát luồng, sửa lỗi, phân biệt kết nối điểm - điểm và điểm - nhiều điểm);
    3. Network (chọn đường/routing và chuyển tiếp/relaying, xử lý tập trung hoặc tại chỗ);
    4. Transport (5 lớp giao thức từ Class 0 đến Class 4 phân chia dựa trên chất lượng mạng loại A, B, C);
    5. Session (quản lý hội thoại, cơ chế đồng bộ và phân bổ thẻ bài với các hàm Give Token, Please Token, Give Control);
    6. Presentation (biên dịch cú pháp, mã hóa, nén dữ liệu);
    7. Application (giao diện ứng dụng qua các thực thể AE, ASE và đối tượng liên kết đơn SAO).
      Chương này cũng phân biệt rõ giao thức có liên kết (connection-oriented) qua 3 giai đoạn và giao thức không liên kết (connectionless).

  • Chương 3: Tô pô mạng
    Phân tích 3 cấu trúc tô-pô mạng cục bộ căn bản: Bus (dùng terminator và đầu nối chữ T/Transceiver), Star (dùng thiết bị trung tâm Hub/Switch, chiều dài cáp giới hạn 100m) và Ring (tín hiệu đi một chiều qua các Repeater). Về phương pháp truy cập đường truyền vật lý, tài liệu mô tả chi tiết:

    • Phương pháp ngẫu nhiên CSMA/CD với cơ chế "nghe trước khi nói" (LBT), "nghe trong khi nói" (LWT) cùng 3 thuật toán CSMA 1-kiên trì, CSMA không kiên trì và CSMA p-kiên trì;
    • Phương pháp thẻ bài trên vòng logic (Token Bus) gồm các cơ chế bổ sung/loại bỏ trạm, xử lý đứt vòng;
    • Phương pháp thẻ bài trên vòng vật lý (Token Ring) sử dụng cờ bit trạng thái "bận/rỗi" và trạm điều khiển chủ động (active monitor) với cơ chế timeout để xử lý thẻ bài mất hoặc quay vòng vô hạn.

  • Chương 4: Cáp mạng và vật tải truyền
    Phân loại và nêu thông số kỹ thuật của các môi trường truyền dẫn:

    • Cáp xoắn đôi: cáp bọc kim STP và không bọc kim UTP (Cat 3 cho điện thoại, Cat 5 tốc độ 100 Mbps);
    • Cáp đồng trục: băng tần cơ sở 50 ohm (Thin Ethernet/cáp gầy và Thick Ethernet/cáp béo) và băng rộng 75 ohm truyền tín hiệu tương tự;
    • Cáp quang: Single-mode (lõi ~8 µm, dùng laser diode) và Multi-mode (lõi ~50 µm, dùng LED).
      Về thiết bị, chương này mô tả chức năng của NIC, Repeater, Concentrator/Hub (thụ động, chủ động, thông minh), Switch (hoạt động theo cơ chế store-and-forward hoặc on-the-fly), Modem, Multiplexor/Demultiplexor và Router. Đồng thời, giáo trình thống kê chi tiết các chuẩn IEEE 802.3: 10BASE5 (tối đa 500m/đoạn, 100 trạm), 10BASE2 (185m/đoạn, 30 trạm), 10BASE-T (100m) và 10BASE-F.

  • Hệ thống bài thực hành

    • Bài 1: Thao tác bấm cáp thẳng và cáp chéo theo chuẩn T568A và T568B; cài đặt thành phần mạng TCP/IP, File and Printer Sharing, Client for Microsoft Networks trên hệ điều hành; cấu hình IP tĩnh và Subnet Mask; sử dụng các câu lệnh chẩn đoán DOS (ipconfig /all, ping, ipconfig /release).
    • Bài 2: Đấu cáp Uplink tốc độ 10 Mbps và 100 Mbps; thiết lập mạng ngang hàng (cùng Workgroup, khác Computer Name); phân quyền chia sẻ tài nguyên qua hộp thoại Sharing and Security.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng lý thuyết mạng vững chắc thông qua:

  • Nguyên lý phân tầng kiến trúc mạng (Layered Network Architecture), xác định quan hệ truyền thông ngang hàng giữa các thực thể đồng tầng và giao diện dịch vụ nguyên thủy theo chiều dọc;
  • Cơ chế đóng gói (Encapsulation) và tháo gỡ tiêu đề/đuôi dữ liệu (Header/Trailer/Data) xuyên suốt từ tầng Ứng dụng đến tầng Vật lý;
  • Lý thuyết chuyển mạch và định tuyến gói tin (Routing and Forwarding) dựa trên các tham số trạng thái đường truyền, độ trễ và dung lượng lưu thông.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Nhận diện và đấu nối chính xác các loại đầu nối BNC, AUI, RJ45; thực hiện quy trình tuốt vỏ, sắp xếp thứ tự màu dây cáp xoắn đôi (Pin 1 đến Pin 8) và bấm kìm mạng theo chuẩn T568A/T568B;
  • Kỹ năng phân tích: Đánh giá ưu nhược điểm của các dạng tô-pô mạng; tính toán giới hạn khoảng cách vật lý và dung lượng trạm tối đa trên từng phân đoạn mạng theo chuẩn IEEE;
  • Kỹ năng quản trị & chẩn đoán: Khai báo cấu hình giao thức TCP/IP; phân chia nhóm làm việc trong mạng ngang hàng; sử dụng bộ lệnh dòng lệnh cmd để kiểm tra tính thông suốt và cô lập sự cố mạng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình sư phạm tích hợp lý thuyết - thực hành kỹ thuật:

[Khái niệm & Nguyên lý lý thuyết]
[Bảng thông số chuẩn IEEE/ISO]
[Câu hỏi củng cố cuối chương]
[Thực hành thao tác phần cứng/phần mềm]
[Đánh giá qua lệnh chẩn đoán cmd]
  • Tiếp cận sư phạm: Mỗi chương đều mở đầu bằng mục tiêu đầu ra cụ thể, tiếp diễn bằng việc phân tích cấu trúc nguyên lý, các bảng thông số chuẩn và kết thúc bằng hệ thống câu hỏi tự luận.
  • Bài tập và câu hỏi củng cố: Tài liệu thiết kế từ 5 đến 8 câu hỏi kiểm tra sau mỗi chương lý thuyết, tập trung vào bản chất kỹ thuật (ví dụ: so sánh cơ chế chuyển mạch gói và thông báo, phân biệt 3 chiến lược kiên trì của CSMA/CD, giải thích nguyên tắc trao đổi token ở tầng phiên).
  • Quy trình thực hành: Phần thực hành được chia thành các bước chi tiết dạng thao tác kỹ thuật có hình ảnh minh họa giao diện màn hình:
    • Bước 1: Thao tác bấm cáp vật lý (xác định vị trí các pin màu);
    • Bước 2: Thao tác cài đặt phần mềm trên Windows (My Network Places, Local Area Connection Properties);
    • Bước 3: Nhập thông số địa chỉ IP và Subnet Mask;
    • Bước 4: Kiểm tra kết quả truyền thông thông qua dòng lệnh.
  • Phương pháp đánh giá: Đánh giá năng lực người học qua hai thành phần: điểm lý thuyết (mô tả được chức năng các tầng OSI, phân loại chuẩn cáp) và điểm thực hành (tính chính xác của đầu dây bấm, độ thông suốt của lệnh ping giữa các máy trạm).
  • Hướng dẫn tự học: Sinh viên theo dõi mục tiêu bài học ở đầu mỗi chương, tự giải đáp các câu hỏi ôn tập và đối chiếu kết quả thực hành với các chuẩn kỹ thuật đã học.

Điểm nổi bật và thông số kỹ thuật

Giáo trình ghi nhận đầy đủ các thông số kỹ thuật tiêu chuẩn phục vụ việc thiết kế và lắp đặt mạng cục bộ:

Bảng đối chiếu các chuẩn mạng IEEE 802.3

Thông số kỹ thuật Chuẩn 10BASE5 Chuẩn 10BASE2 Chuẩn 10BASE-T Chuẩn 10BASE-F
Môi trường truyền dẫn Cáp đồng trục béo (Thick Ethernet) Cáp đồng trục gầy (Thin Ethernet) Cáp xoắn đôi không bọc kim (UTP) Cáp sợi quang (Fiber Optic)
Đầu nối/Giao tiếp Transceiver, đầu kẹp cáp Đầu nối chữ T, chuẩn BNC Giắc RJ45 (K45) qua Hub/Switch Bộ chuyển đổi quang
Tốc độ truyền dữ liệu 10 Mbps 10 Mbps 10 Mbps (mở rộng 100BASE-T: 100 Mbps) 10 Mbps
Chiều dài tối đa/segment 500 m 185 m 100 m 2 km – 10 km
Số trạm tối đa/segment 100 trạm 30 trạm Phụ thuộc vào số cổng của Hub Kết nối điểm - điểm
Khoảng cách giữa các trạm $\ge 2,5\text{ m}$ (bội số của 2,5 m) $\ge 0,5\text{ m}$ Không quy định cụ thể Không quy định
Tổng số trạm tối đa hệ thống 1024 trạm 1024 trạm Giới hạn theo tầng Hub Liên kết mạng trục

Quy chuẩn đấu cáp mạng UTP theo chuẩn TIA/EIA

Giáo trình ghi chú thứ tự sắp xếp chân cáp chuẩn RJ45:

  • Chuẩn T568A: Pin 1: White Green, Pin 2: Green, Pin 3: White Orange, Pin 4: Blue, Pin 5: White Blue, Pin 6: Orange, Pin 7: White Brown, Pin 8: Brown.
  • Chuẩn T568B: Pin 1: White Orange, Pin 2: Orange, Pin 3: White Green, Pin 4: Blue, Pin 5: White Blue, Pin 6: Green, Pin 7: White Brown, Pin 8: Brown.
  • Quy ước đấu cáp: Cáp thẳng bấm hai đầu cùng chuẩn (A-A hoặc B-B); cáp chéo bấm một đầu chuẩn A và một đầu chuẩn B.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ nhất hoặc năm thứ hai bậc Cao đẳng và Trung cấp chuyên nghiệp thuộc các ngành Tin học ứng dụng, Quản trị mạng, Công nghệ thông tin;
  • Điều kiện tiên quyết (Prerequisites): Người học cần có kiến thức cơ bản về Tin học đại cương, kiến trúc phần cứng máy tính cá nhân và kỹ năng thao tác cơ bản trên hệ điều hành Windows;
  • Giảng viên: Sử dụng tài liệu làm đề cương bài giảng lý thuyết, giáo án hướng dẫn xưởng thực hành và làm khung tham chiếu ra đề kiểm tra, đánh giá mô-đun Mạng căn bản;
  • Kỹ thuật viên và người tự học: Tài liệu hỗ trợ người mới bắt đầu làm quen với kỹ thuật mạng nắm rõ quy trình bấm dây mạng, quy tắc phân lớp mạng và cách chia sẻ dữ liệu trong mạng nội bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn phục vụ cho giảng viên và sinh viên hệ Cao đẳng, Trung cấp ngành Quản trị mạng và Tin học ứng dụng, cũng như người học cần nắm vững kiến thức căn bản về mạng máy tính.

2. Cần kiến thức nền nào để học?

Người học cần trang bị kiến thức cơ bản về kiến trúc máy tính, nguyên lý xử lý dữ liệu nhị phân, các thao tác sử dụng máy tính căn bản và các nguyên tắc bảo đảm an toàn lao động trong môi trường kỹ thuật điện tử.

3. Điểm khác biệt với giáo trình khác?

Giáo trình trình bày ngắn gọn, tập trung trực tiếp vào các thông số chuẩn công nghiệp (IEEE 802.3, EIA/TIA), phân tích sâu cơ chế giải thuật điều khiển truy cập đường truyền và tích hợp sẵn quy trình thực hành bấm cáp, cấu hình mạng từng bước.

4. Làm sao để tự học hiệu quả?

Người học nên học tuần tự từng chương lý thuyết, giải quyết các câu hỏi ôn tập cuối chương để nắm vững khái niệm, sau đó trực tiếp thực hành bấm cáp mạng và thực hiện các câu lệnh kiểm tra IP trên máy tính thực tế.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình có hệ thống sơ đồ kết nối mạng, bảng phân chia thông số kỹ thuật, quy trình bấm cáp từng bước và danh mục tài liệu tham khảo chuyên ngành mạng máy tính đính kèm ở trang 56.

Kết luận

Giáo trình Mạng căn bản do Đặng Ngọc Thơm biên soạn tại Trường Cao đẳng Bách Khoa Nam Sài Gòn là tài liệu học thuật tiêu chuẩn, cung cấp đầy đủ các nguyên lý về mạng máy tính từ mô hình phân tầng OSI, cấu trúc tô-pô, kỹ thuật truy nhập đường truyền đến các thiết bị phần cứng mạng.

Lộ trình học tập được thiết kế mạch lạc: xây dựng tư duy hệ thống qua lý thuyết tổng quan (Chương 1 và Chương 2), làm rõ quy cách môi trường vật lý (Chương 3 và Chương 4), và hoàn thiện kỹ năng thực hành qua hai bài cấu hình thực tế. Tài liệu là nguồn tham chiếu chuẩn xác cho sinh viên kỹ thuật trong quá trình tiếp cận nền tảng mạng máy tính.
