I. Tổng quan về giáo trình mạch điện tử cơ bản ngành điện tử công nghiệp

Giáo trình mạch điện tử cơ bản ngành điện tử công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng kiến thức lý thuyết và thực hành về nguyên lý hoạt động, thiết kế và ứng dụng các mạch điện tử cơ bản. Nội dung bao gồm tín hiệu điện, các phương pháp phân tích mạch, mạch khuếch đại, mạch dao động và linh kiện điện tử. Mục tiêu đào tạo trang bị cho sinh viên kỹ năng lắp ráp, đo lường và sửa chữa mạch điện tử, đáp ứng nhu cầu nhân lực chất lượng cao trong lĩnh vực công nghiệp. Tài liệu được biên soạn theo chuẩn chương trình đào tạo cao đẳng, kết hợp giữa lý thuyết và thực hành nhằm nâng cao năng lực chuyên môn.

1.1. Nội dung cốt lõi của giáo trình

Nội dung cốt lõi bao gồm ba phần chính: tín hiệu điện (khái niệm, phân loại, biểu diễn), các mạch khuếch đại (EC, BC, CC, công suất) và mạch dao động (dịch pha, hình sin, thạch anh). Giáo trình cung cấp kiến thức về nguyên lý hoạt động, đặc điểm kỹ thuật và ứng dụng của từng loại mạch. Ngoài ra, sinh viên được hướng dẫn phương pháp đo lường, tính toán thông số mạch và thực hành lắp ráp trên bàn thí nghiệm. Tài liệu tích hợp bài tập trắc nghiệm và thực hành nhằm củng cố kiến thức lý thuyết.

1.2. Đối tượng và mục tiêu đào tạo

Đối tượng đào tạo là sinh viên ngành điện tử công nghiệp trình độ cao đẳng tại Hải Phòng. Mục tiêu đào tạo nhằm trang bị kiến thức chuyên sâu về mạch điện tử cơ bản, kỹ năng phân tích và thiết kế mạch, cũng như khả năng ứng dụng vào thực tiễn sản xuất. Giáo trình giúp sinh viên nắm vững các nguyên lý vật lý, toán học và kỹ thuật điện tử, từ đó phát triển tư duy logic và khả năng giải quyết vấn đề. Nội dung đào tạo được cập nhật thường xuyên theo xu hướng công nghiệp 4.0.

II. Phân tích các vấn đề trong giảng dạy mạch điện tử cơ bản

Việc giảng dạy mạch điện tử cơ bản tại các trường cao đẳng gặp nhiều thách thức như thiếu cơ sở vật chất, giáo trình chưa cập nhật kịp thời công nghệ mới và phương pháp giảng dạy còn nặng lý thuyết. Nhiều sinh viên gặp khó khăn trong việc kết nối lý thuyết với thực hành do hạn chế về thiết bị thí nghiệm. Ngoài ra, sự đa dạng về trình độ đầu vào của sinh viên cũng ảnh hưởng đến hiệu quả đào tạo. Việc thiếu tài liệu tham khảo chuẩn và bài tập ứng dụng thực tế khiến sinh viên khó hình dung ứng dụng thực tế của kiến thức.

2.1. Thách thức trong thực hành thí nghiệm

Thực hành thí nghiệm là phần quan trọng nhưng gặp nhiều hạn chế do chi phí đầu tư thiết bị cao, không đủ dụng cụ cho từng sinh viên. Nhiều trường phải chia nhóm thực hành, dẫn đến tình trạng sinh viên thụ động hoặc thiếu cơ hội trải nghiệm. Ngoài ra, việc bảo trì thiết bị thí nghiệm không thường xuyên gây ảnh hưởng đến chất lượng bài thực hành. Giải pháp đề xuất bao gồm hợp tác doanh nghiệp cung cấp thiết bị, xây dựng phòng thí nghiệm tiêu chuẩn và ứng dụng phần mềm mô phỏng mạch điện tử.

2.2. Khó khăn trong tiếp cận công nghệ mới

Công nghệ mạch điện tử phát triển nhanh chóng với sự xuất hiện của linh kiện mới như MOSFET, IC số, mạch tích hợp. Giáo trình truyền thống khó theo kịp xu hướng này do thời gian biên soạn lâu. Nhiều sinh viên thiếu kiến thức về mạch điện tử hiện đại do chương trình đào tạo chưa cập nhật. Giải pháp cần thiết bao gồm đào tạo giảng viên thường xuyên, hợp tác với doanh nghiệp chuyển giao công nghệ và xây dựng thư viện tài liệu điện tử đa dạng.

III. Phương pháp giảng dạy mạch điện tử cơ bản hiệu quả

Phương pháp giảng dạy mạch điện tử cơ bản hiệu quả kết hợp lý thuyết, thực hành và ứng dụng dự án. Giáo viên sử dụng phương pháp học tập tích cực, khuyến khích sinh viên tham gia thảo luận, giải quyết vấn đề. Giáo trình được thiết kế theo hướng module, tích hợp bài tập thực tế và dự án nhóm. Sinh viên được khuyến khích sử dụng phần mềm mô phỏng như Proteus, Multisim để thiết kế và kiểm tra mạch trước khi lắp ráp. Phương pháp đánh giá kết hợp trắc nghiệm, báo cáo thực hành và đồ án cuối khóa nhằm đánh giá toàn diện năng lực sinh viên.

3.1. Ứng dụng công nghệ trong giảng dạy

Công nghệ đóng vai trò quan trọng trong giảng dạy mạch điện tử, bao gồm phần mềm mô phỏng, học liệu điện tử và hệ thống quản lý học tập. Phần mềm Proteus, Multisim giúp sinh viên thiết kế, mô phỏng mạch trước khi lắp ráp, giảm thiểu sai sót. Học liệu điện tử cung cấp tài liệu tham khảo đa dạng, cập nhật thường xuyên. Hệ thống quản lý học tập (LMS) hỗ trợ sinh viên theo dõi tiến độ học tập, tương tác với giảng viên và tham gia thảo luận trực tuyến. Ứng dụng công nghệ nâng cao tính tương tác và hiệu quả đào tạo.

3.2. Đánh giá kết quả học tập

Đánh giá kết quả học tập bao gồm ba hình thức: trắc nghiệm lý thuyết, báo cáo thực hành và đồ án cuối khóa. Trắc nghiệm lý thuyết kiểm tra kiến thức cơ bản, bao gồm khái niệm, nguyên lý hoạt động mạch điện tử. Báo cáo thực hành đánh giá kỹ năng lắp ráp, đo lường và xử lý số liệu. Đồ án cuối khóa yêu cầu sinh viên thiết kế, lắp ráp và kiểm tra một mạch điện tử hoàn chỉnh, thể hiện khả năng ứng dụng kiến thức vào thực tế. Phương pháp đánh giá đa dạng nhằm đánh giá toàn diện năng lực sinh viên.

IV. Kết luận và ứng dụng giáo trình trong thực tiễn

Giáo trình mạch điện tử cơ bản ngành điện tử công nghiệp tại Cao đẳng Công nghiệp Hải Phòng là tài liệu quan trọng, cung cấp kiến thức lý thuyết và thực hành toàn diện. Sau quá trình học tập, sinh viên nắm vững nguyên lý hoạt động mạch điện tử, kỹ năng lắp ráp, đo lường và sửa chữa. Giáo trình đáp ứng nhu cầu nhân lực chất lượng cao trong lĩnh vực điện tử công nghiệp, góp phần nâng cao năng lực cạnh tranh của sinh viên trên thị trường lao động. Ứng dụng giáo trình trong đào tạo giúp sinh viên tự tin tham gia vào ngành công nghiệp điện tử, đóng góp vào sự phát triển kinh tế xã hội.

4.1. Đóng góp của giáo trình đối với ngành

Giáo trình đóng góp quan trọng vào việc đào tạo nguồn nhân lực chất lượng cao cho ngành điện tử công nghiệp tại Hải Phòng và cả nước. Sinh viên sau khi hoàn thành khóa học có đủ kiến thức và kỹ năng để làm việc trong các doanh nghiệp sản xuất, lắp ráp và sửa chữa thiết bị điện tử. Giáo trình giúp nâng cao chất lượng đào tạo, đáp ứng yêu cầu tuyển dụng của doanh nghiệp. Ngoài ra, giáo trình còn góp phần thúc đẩy nghiên cứu khoa học, chuyển giao công nghệ trong lĩnh vực điện tử.

4.2. Định hướng phát triển giáo trình

Định hướng phát triển giáo trình bao gồm cập nhật thường xuyên nội dung theo xu hướng công nghệ mới, tích hợp nhiều bài tập ứng dụng thực tế và tăng cường hợp tác với doanh nghiệp. Giáo trình sẽ được biên soạn theo chuẩn quốc tế, kết hợp giữa lý thuyết và thực hành. Ngoài ra, giáo trình sẽ tích hợp nhiều tài liệu tham khảo điện tử, video hướng dẫn và bài giảng trực tuyến. Định hướng này nhằm nâng cao chất lượng đào tạo, đáp ứng nhu cầu của ngành công nghiệp điện tử trong kỷ nguyên số.

Trích đoạn nội dung tài liệu

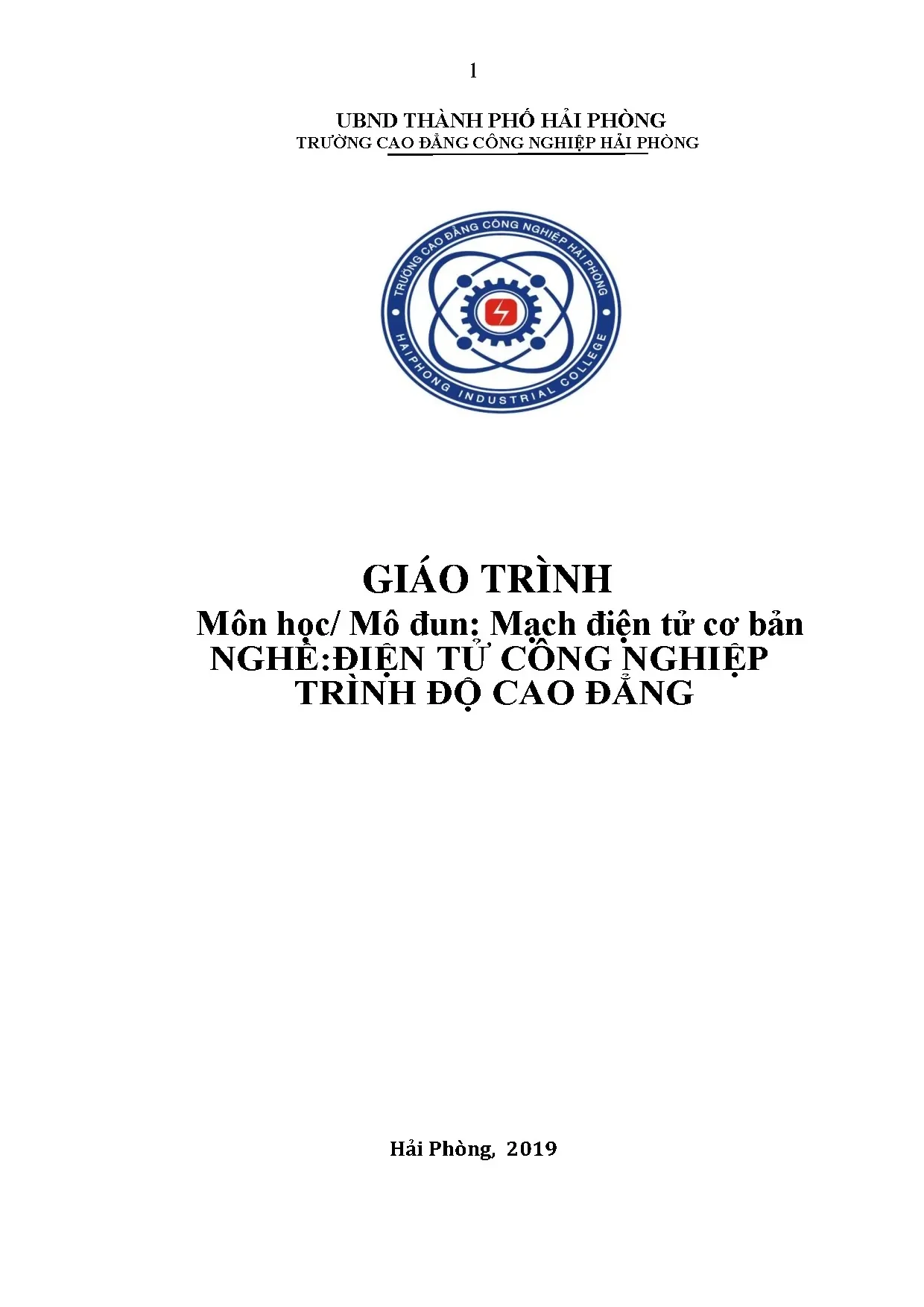

1 UBND THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Môn học/ Mô đun: Mạch điện tử cơ bản NGHỀ:ĐIỆN TỬ CÔNG NGHIỆP TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, 2019 2 MỤC LỤC BỘ LAO ĐỘNG THƯƠNG BINH VÀ XÃ HỘI. 1 TUYÊN BỐ BẢN QUYỀN. 2 LỜI GIỚI THIỆU. 8 Mục tiêu thực hiện .1 Khái niệm về tín hiệu.

9 Tín hiệu là sự biến đổi của một hay nhiều thông số của một quá trình vật lý nào đó theo qui luật của tin tức. Trong phạm vi hẹp của mạch điện, tín hiệu là hiệu thế hoặc dòng điện. Tín hiệu có thể có trị không đổi, ví dụ hiệu thế của một pin, accu; có thể có trị số thay đổi theo thời gian, ví dụ dòng điện đặc trưng cho âm thanh, hình ảnh. Tín hiệu cho vào một mạch được gọi là tín hiệu vào hay kích thích và tín hiệu nhận được ở ngã ra của mạch là tín hiệu ra hay đáp ứng.

9 Người ta dùng các hàm theo thời gian để mô tả tín hiệu và đường biểu diễn của chúng trên hệ trục biên độ - thời gian được gọi là dạng sóng. Dưới đây là một số hàm và dạng sóng của một số tín hiệu phổ biến. Mạch mắc theo kiểu EC, BC, CC. 9 Giải thích được nguyên lý hoạt động của ba cách mắc.

9 Lắp được mạch khuếch đại cơ bản .1 Mạch mắc theo kiểu EC ( kiểu Echung ) .2 Mạch mắc theo kiểu B chung (B-C) .3 Mạch mắc theo kiểu C chung (C-C):. Mạch khuếch đại cực nguồn chung .1 Mạch điện cơ bản .2 Mạch điện tương đương .3 Các thông số cơ bản. 32 Bài thực hành cho học viên. Mạch khuếch đại cực máng chung.

Mạch khuếch đại cực cổng chung.45 Yêu cầu đánh giá về kết quả học tập .2 Nguyên lý hoạt động .3 Đặc điểm và ứng dụng .4 Lắp mạch Transistor ghép cascode. Mạch Khuếch đại vi sai .3 Đặc điểm và ứng dụng. 63 Yêu cầu đánh giá. 65 Yêu cầu đánh giá .1 Khảo sát DC từng tầng đơn .2 Khảo sát AC từng tầng đơn: Vẫn cấp nguồn +12V cho mạch A4-1.1 Khái niệm mạch khuếch đại công suất.

74 Các mạch khuếch đại đã được nghiên cứu ở bài trước, tín hiệu ra của các mạch đều nhỏ (dòng và áp tín hiệu). Để tín hiệu ra đủ lớn đáp ứng yêu cầu điều khiển các tải, Ví dụ như loa, môtơ, bóng đèn.ta phải dùng đến các mạch khuếch đại công suất. để tín hiệu ra có công suất lớn đáp ứng các yêu cầy về kỹ thuật của tải như độ méo phi tuyến, hiệu suất làm việc…vì thế mạch công suất phải được nghiên cứu khác các mạch trước đó.2 Đặc điểm phân loại mạch khuếch đại công suất. 74 Phân tích mạch .2 Mạch khuếch đại cônvg suất loại A dung biến áp .2 Các dạng mạch khuếch đại công suất loại B.

82 Bài 2: Mạch đóng mở dùng MOSFET. 86 Bài 2: Lắp mạch khuếch đại dung Mosfet. Sửa chữa mạch khuếch đại tổng hợp. 103 4 Mục tiêu thực hiện .1 Khái niệm về mạch dao động .2 Các thông số kỹ thuật, phân loại.

Dao động dịch pha.1 Mạch điện cơ bản .10 Mạch dao động dịch pha .2 Nguyên lý mạch dao động dịch pha và ứng dụng .3 Lắp mạch dao động dịch pha. Mạch dao động hình sin .2 Mạch dao động. Mạch dao động thạch anh. 109 + Giải thích được nguyên lý hoạt động của mạch dao động thạch anh109 + Lắp được mạch dao động thạch anh .1 Mạch dao động thạch anh .2 Ưu nhược điểm và phạm vi ứng dụng.

110 Nguyên lý hoạt động cơ bản .3 Lắp mạch dao động thạch anh. 112 Yêu cầu đánh giá kết quả học tập .1 Khái niệm ổn áp. Mạch ổn áp tham số. Mạch ổn áp tham số dung dide zener.

Mạch ổn áp dùng zener. Mạch ổn áp có điều chỉnh: Hình 6.2 Mạch ổn áp tham số dùng transistor .1 Các thành phần cơ bản của mạch ổn áp. 135 CÂU HỎI VÀ BÀI TẬP KIỂM TRA KẾT THÚC MÔ ĐUN. 141 5 MÔ ĐUN MẠCH ĐIỆN TỬ CƠ BẢN Mã số mô đun: MĐ 19 Vị trí, tính chất, ý nghĩa vai trò của Mô đun + Vị trí của mô đun: Mô đun được bố trí dạy sau khi học xong các môn học cơ bản chuyên môn như linh kiện điện tử, đo lường điện tử, chế tạo mạch in và hàn linh kiện điện tử.

+ Tính chất của mô đun: Là mô đun kỹ thuật cơ sở Ý nghĩa của mô đun: giúp người học nắm bắt được cấu tạo và nguyên lý hoạt động các hệ dùng vi mạch Vai trò của Mô­đun: khắc phục và sửa chữa các board điều khiển trong công nghiệp. Mục tiêu của mô­ đun + Về kiến thức: - Phân tích được nguyên lý một số mạch ứng dụng cơ bản như mạch nguồn một chiều, ổ áp, dao động, các mạch khuếch đại tổng hợp. + Về kỹ năng: - Thiết kế được các mạch điện ứng dụng đơn giản. - Lắp ráp được một số mạch điện ứng dụng cơ bản như mạch nguồn một chiều, ổ áp, dao động, các mạch khuếch đại tổng hợp.

-Vẽ lại các mạch điện thực tế chính xác, cân chỉnh một số mạch ứng dụng đạt yêu cầu kỹ thuật và an toàn, sửa chữa được một số mạch ứng dụng cơ bản. - Kiểm tra, thay thế các mạch điện tử đơn giản đúng yêu cầu kỹ thuật + Về thái độ: Rèn luyện cho sinh viên thái độ nghiêm túc, cẩn thận, chính xác trong học tập và thực hiện công việc III. NỘI DUNG MÔ ĐUN Thời gian ST Tên các bài trong mô đun Tổng Lý Thực Kiểm T số thuyết hành tra 1 Mạch khuếch đại tín hiệu nhỏ 6 3 3 6 dùng tranzito 2 Mạch khuếch đại tín hiệu nhỏ dùng 8 3 4 1 FET 3 Mạch ghép transistor - hồi tiếp 24 7 16 1 4 Khuếch đại công suất 20 6 13 1 5 Mạch dao động 20 3 16 1 6 Mạch ổn áp 12 3 8 1 Cộng: 90 25 60 5 BÀI 1 MẠCH KHUẾCH ĐẠI TÍN HIỆU NHỎ DÙNG TRANSISTOR Mã bài: MĐ17­1 Giới thiệu: Một đặc điểm nổi bật của cấu tạo tranzito là tính khuếch đại tín hiệu. Trong trường hợp lắp mạch loại cực E chung (E-C), với một tín hiệu có biên độ điện áp nhỏ đặt vào cực badơ B, ta cũng có thể nhận được tín hiệu có biên độ điện áp rất lớn tại cực colectơ C.

Tuỳ theo hệ số khuếch đại của tranzito, ta có thể nhận được tín hiệu lớn gấp hàng chục, thậm chí hàng trăm lần tín hiệu ban đầu. Nghiên cứu các mạch khuếch đại là nhiệm vụ quan trọng của người thợ sửa chữa điện tử trong kiểm tra, thay thế các linh kiện và mạch điện tử trong thực tế. Mục tiêu thực hiện Học xong bài học này, học viên có năng lực: Phân tích được nguyên lý làm việc của các mạch mắc tranisitor cơ bản Phân biệt ngõ vào và ngõ ra tín hiệu trên sơ đồ mạch điện, thực tế theo các tiêu chuẩn mạch điện. Kiểm tra chế độ làm việc của tranzito theo sơ đồ thiết kế.

Thiết kế các mạch khuếch đại dùng tranzito đơn giản theo yêu cầu kĩ thuật.1 Khái niệm về tín hiệu Tín hiệu là sự biến đổi của một hay nhiều thông số của một quá trình vật lý nào đó theo qui luật của tin tức. Trong phạm vi hẹp của mạch điện, tín hiệu là hiệu thế hoặc dòng điện. Tín hiệu có thể có trị không đổi, ví dụ hiệu thế của một pin, accu; có thể có trị số thay đổi theo thời gian, ví dụ dòng điện đặc trưng cho âm thanh, hình ảnh. Tín hiệu cho vào một mạch được gọi là tín hiệu vào hay kích thích và tín hiệu nhận được ở ngã ra của mạch là tín hiệu ra hay đáp ứng.

Người ta dùng các hàm theo thời gian để mô tả tín hiệu và đường biểu diễn của chúng trên hệ trục biên độ - thời gian được gọi là dạng sóng. Dưới đây là một số hàm và dạng sóng của một số tín hiệu phổ biến.2 Các dạng tín hiệu Về dạng sóng ta có tín hiệu sin, vuông, xung, răng cưa, v. Về tần số là tín hiệu hạ tần, âm tần (AF), cao tần (HF), siêu cao tần (VHF), cực cao tần (UHF), v., hoặc đôi khi phát biểu theo bước sóng: sóng rất dài (VLF), sóng dài (LW), sóng trung bình (MW), sóng ngắn (SW), sóng centimet, sóng milimet, sóng vi ba, sóng nanomet, v. Về sự liên tục gồm có tín hiệu liên tục (continuous) và gián đoạn (không liên tục) (discontinuous).

Liên tục hay gián đoạn là xét về biên độ hoặc thời gian. Về dạng sóng hay sự liên tục, người ta còn phân ra tín hiệu tương tự (analog) hay liên tục thời gian (continuous_time) và tín hiệu số (digital) hay rời rạc thời gian (discrete-time). Tín hiệu biến thiên liên tục về biên độ như hình 1.1 là tín hiệu tương tự.Tín hiệu như hình 1.3a là tín hiệu số. Về tính xác định người ta phân ra tín hiệu xác định (deterministic) và tín hiệu ngẫu nhiên (random).

Về tính tuần hoàn có tín hiệu tuần hoàn (periodic) có dạng sóng lặp lại sau mỗi chu kỳ T, và tín hiệu không tuần hoàn (aperiodic) là tín hiệu không có sự lặp lại tức không có chu kỳ .Nếu sự lặp lại chỉ gần đúng ta có tín hiệu chuẩn tuần hoàn (quasi-periodic). Mạch mắc theo kiểu EC, BC, CC Mục tiêu Giải thích được nguyên lý hoạt động của ba cách mắc Lắp được mạch khuếch đại cơ bản 2.1 Mạch mắc theo kiểu EC ( kiểu Echung ) 2.1 Mạch điện cơ bản 10 +V +V Nguån cung cÊp Nguån cung cÊp Rb1 Rc Rb1 Rc Vo: Ngâ ra Vi: Ngâ vµo Vo: Ngâ Vi: Ngâ ra vµo Re Re Rb2 Hình 1.1 Sơ đồ cấu tạo mạch Tranzito mắc theo kiểu E chung (E-C) thực tế Trong đó: Vi: ngõ vào Vo: Ngõ ra. Rc: Điện trở tải để lấy tín hiệu ra. Re: Điện trở ổn định nhiệt.

R1; R2: Điện trở phân cực B 2.2 Mạch điện tương đương a)Cách mắc mạch theo kiểu E-C b)Sơ đồ tương đương mạch E- C Hình 1.2 Theo sơ đồ trên ta có: UV UB .RE E IB IB Trên sơ đồ tương đương không xác định được trở kháng ra của mạch.Thực tế được xác định theo độ dốc của đường đắc tuyến ra hình 1.3 Đặc tuyến ra của mạch E-C Giả sử trở kháng ra của mạch CE là ZR=Ro. Với trở kháng vào là β.RE, trở kháng ra là Ro ta vẽ lại được sơ đồ tương đưong của mạch như hinh1.4: Sơ đồ tương đương cách mắc C-E khi có tải 2.3 Các thông số kỹ thuật của mạch - Tổng trở ngõ vào: (1.2 ) - Tổng trở ngõ ra: (1.3) - Độ khuếch đại dòng điện: (1.
