Giáo trình Kỹ thuật xung - số ngành Điện tử công nghiệp - Trường Cao đẳng Công nghiệp Hải Phòng

Dưới đây là các meta tag cho bài viết "Giáo trình kỹ thuật xung số ngành điện tử công nghiệp cđ công nghiệp hải phòng": { "ai_description": "Giáo trình kỹ

• Trường học: Trường Cao đẳng Công nghiệp Hải Phòng
• Chuyên ngành: Điện tử công nghiệp
• Đề tài: Giáo trình Kỹ thuật xung - số ngành Điện tử công nghiệp
• Loại tài liệu: Giáo trình
• Năm xuất bản: 2019
• Địa điểm: Hải Phòng

Tóm tắt

I. Tổng quan về giáo trình kỹ thuật xung số ngành điện tử công nghiệp

Giáo trình kỹ thuật xung số ngành điện tử công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp kiến thức nền tảng về xử lý tín hiệu xung và số. Nội dung bao gồm các khái niệm cơ bản về xung điện, mạch dao động đa hài, mạch hạn chế biên độ và ghìm điện áp. Giáo trình trang bị kỹ năng phân tích, thiết kế và ứng dụng mạch xung số trong hệ thống điện tử công nghiệp. Học phần này là cơ sở quan trọng cho các môn học chuyên ngành như vi điều khiển, hệ thống nhúng và điều khiển tự động. Tài liệu được biên soạn theo chuẩn chương trình đào tạo cao đẳng, kết hợp lý thuyết với thực hành lắp ráp và đo lường mạch điện tử.

1.1. Mục tiêu đào tạo môn học

Môn học hướng đến đào tạo sinh viên khả năng phân tích đặc tính mạch xung, hiểu rõ nguyên lý hoạt động của các mạch dao động và mạch logic. Sinh viên sẽ nắm vững phương pháp thiết kế mạch vi phân, tích phân sử dụng linh kiện R-C và OpAmp. Giáo trình tập trung vào ứng dụng thực tế trong công nghiệp như mạch điều khiển, xử lý tín hiệu số và hệ thống đo lường. Ngoài ra, học phần cung cấp kiến thức về các họ vi mạch TTL, CMOS và bộ nhớ bán dẫn.

1.2. Cấu trúc nội dung giáo trình

Nội dung giáo trình chia thành hai phần chính: kỹ thuật xung (xung điện, mạch lọc, dao động đa hài) và kỹ thuật số (cổng logic, flip-flop, mạch đếm, bộ nhớ). Phần thực hành bao gồm thí nghiệm đo lường đặc tính mạch, lắp ráp mạch ứng dụng và đánh giá kết quả. Mỗi bài học đều có mục tiêu rõ ràng, lý thuyết đi kèm ví dụ minh họa và bài tập thực hành. Giáo trình kết hợp hình ảnh, sơ đồ mạch và bảng tham số kỹ thuật để hỗ trợ học tập hiệu quả.

II. Phân tích nhu cầu đào tạo kỹ thuật xung số trong ngành điện tử công nghiệp

Kỹ thuật xung số là lĩnh vực quan trọng trong ngành điện tử công nghiệp, đáp ứng nhu cầu ngày càng cao về xử lý tín hiệu số và điều khiển tự động. Các doanh nghiệp sản xuất, lắp ráp thiết bị điện tử tại Hải Phòng và khu vực lân cận đang thiếu hụt nguồn nhân lực có chuyên môn vững về mạch xung số. Giáo trình tại Cao đẳng Công nghiệp Hải Phòng được xây dựng nhằm đáp ứng chuẩn đầu ra của ngành, kết hợp giữa lý thuyết và thực hành. Nội dung đào tạo tập trung vào các kỹ năng thiết yếu như đọc hiểu sơ đồ mạch, sử dụng phần mềm mô phỏng và lắp ráp mạch thực tế. Ngoài ra, sinh viên được trang bị kiến thức về an toàn điện và tiêu chuẩn kỹ thuật ngành.

2.1. Thách thức trong đào tạo kỹ thuật xung số

Một trong những thách thức lớn là sự thay đổi nhanh chóng của công nghệ, đòi hỏi giáo trình phải cập nhật liên tục các xu hướng mới như IoT, trí tuệ nhân tạo trong điều khiển. Bên cạnh đó, cơ sở vật chất tại các trường cao đẳng còn hạn chế về thiết bị thí nghiệm hiện đại. Nhiều sinh viên gặp khó khăn trong việc hình dung nguyên lý hoạt động của mạch xung do thiếu hình ảnh minh họa trực quan. Giáo trình kỹ thuật xung số ngành điện tử công nghiệp tại Hải Phòng đã giải quyết một phần thách thức này bằng cách bổ sung video hướng dẫn và mô phỏng 3D.

2.2. Vai trò của kỹ thuật xung số trong công nghiệp

Kỹ thuật xung số đóng vai trò then chốt trong việc phát triển các hệ thống điều khiển tự động, robot công nghiệp và thiết bị đo lường. Tại các nhà máy sản xuất tại Hải Phòng, kỹ thuật xung số được ứng dụng trong hệ thống điều khiển dây chuyền lắp ráp, giám sát chất lượng sản phẩm và quản lý năng lượng. Các mạch xung số còn được sử dụng trong hệ thống an ninh, viễn thông và thiết bị y tế. Giáo trình đào tạo tại Cao đẳng Công nghiệp Hải Phòng cung cấp kiến thức nền tảng giúp sinh viên dễ dàng thích ứng với môi trường làm việc thực tế.

III. Phương pháp giảng dạy và học tập giáo trình kỹ thuật xung số

Phương pháp giảng dạy trong giáo trình kỹ thuật xung số ngành điện tử công nghiệp tại Cao đẳng Công nghiệp Hải Phòng kết hợp giữa lý thuyết, thí nghiệm và dự án thực tế. Giảng viên sử dụng phương pháp học theo dự án, yêu cầu sinh viên thiết kế và lắp ráp các mạch xung số đơn giản như mạch dao động đa hài, mạch vi phân tích phân. Học phần cũng tích hợp phần mềm mô phỏng như Proteus, Multisim để sinh viên có thể kiểm tra thiết kế trước khi lắp ráp mạch thực tế. Ngoài ra, giáo trình khuyến khích sinh viên tham gia các cuộc thi sáng tạo kỹ thuật tại địa phương nhằm nâng cao kỹ năng thực hành.

3.1. Ứng dụng công nghệ trong giảng dạy

Giáo trình sử dụng công nghệ E-learning để cung cấp tài liệu học tập trực tuyến, video hướng dẫn thí nghiệm và bài giảng tương tác. Sinh viên có thể truy cập kho dữ liệu linh kiện điện tử, sơ đồ mạch tiêu chuẩn và tài liệu tham khảo đa dạng. Hệ thống quản lý học tập (LMS) cho phép theo dõi tiến độ học tập của sinh viên, từ đó điều chỉnh phương pháp giảng dạy phù hợp. Việc ứng dụng công nghệ không chỉ nâng cao hiệu quả học tập mà còn giúp sinh viên làm quen với môi trường làm việc số trong ngành điện tử.

3.2. Đánh giá kết quả học tập

Hình thức đánh giá trong giáo trình bao gồm bài kiểm tra lý thuyết, bài tập thực hành, báo cáo thí nghiệm và dự án cuối khóa. Sinh viên được đánh giá dựa trên khả năng phân tích mạch, kỹ năng lắp ráp và độ chính xác của kết quả thí nghiệm. Giáo trình khuyến khích đánh giá theo tiêu chuẩn công nghiệp, yêu cầu sinh viên phải đạt được các chứng chỉ nghề nghiệp liên quan. Ngoài ra, sinh viên còn tham gia các buổi thuyết trình để rèn luyện kỹ năng giao tiếp và trình bày ý tưởng kỹ thuật.

IV. Kết luận và ứng dụng thực tiễn giáo trình kỹ thuật xung số

Giáo trình kỹ thuật xung số ngành điện tử công nghiệp tại Cao đẳng Công nghiệp Hải Phòng cung cấp nền tảng vững chắc cho sinh viên theo đuổi ngành điện tử công nghiệp. Sau khi hoàn thành khóa học, sinh viên có khả năng thiết kế, phân tích và lắp ráp các mạch xung số cơ bản, đáp ứng nhu cầu tuyển dụng tại các doanh nghiệp trong và ngoài nước. Giáo trình không chỉ trang bị kiến thức kỹ thuật mà còn rèn luyện kỹ năng giải quyết vấn đề và làm việc nhóm. Các ứng dụng thực tiễn như mạch điều khiển động cơ, hệ thống giám sát nhiệt độ đã được triển khai thành công trong các dự án của sinh viên.

4.1. Lợi ích từ giáo trình đối với doanh nghiệp

Doanh nghiệp trong ngành điện tử công nghiệp tại Hải Phòng và khu vực lân cận có thể tuyển dụng sinh viên đã học giáo trình này mà không cần đào tạo lại. Các kỹ năng về kỹ thuật xung số giúp sinh viên dễ dàng thích ứng với môi trường làm việc trong các lĩnh vực sản xuất tự động hóa, viễn thông và thiết bị y tế. Ngoài ra, giáo trình còn hỗ trợ doanh nghiệp trong việc đào tạo lại nhân viên, nâng cao năng suất và chất lượng sản phẩm.

4.2. Định hướng phát triển giáo trình

Trong tương lai, giáo trình kỹ thuật xung số sẽ được cập nhật thêm các nội dung về trí tuệ nhân tạo, học máy và ứng dụng trong ngành công nghiệp 4.0. Nhà trường dự định hợp tác với các doanh nghiệp để đưa các dự án thực tế vào chương trình đào tạo, giúp sinh viên có cơ hội thực hành ngay từ khi còn ngồi trên ghế nhà trường. Ngoài ra, giáo trình sẽ tích hợp nhiều hơn các bài giảng trực tuyến và tài liệu mở để tạo điều kiện thuận lợi cho sinh viên tự học.

Trích đoạn nội dung tài liệu

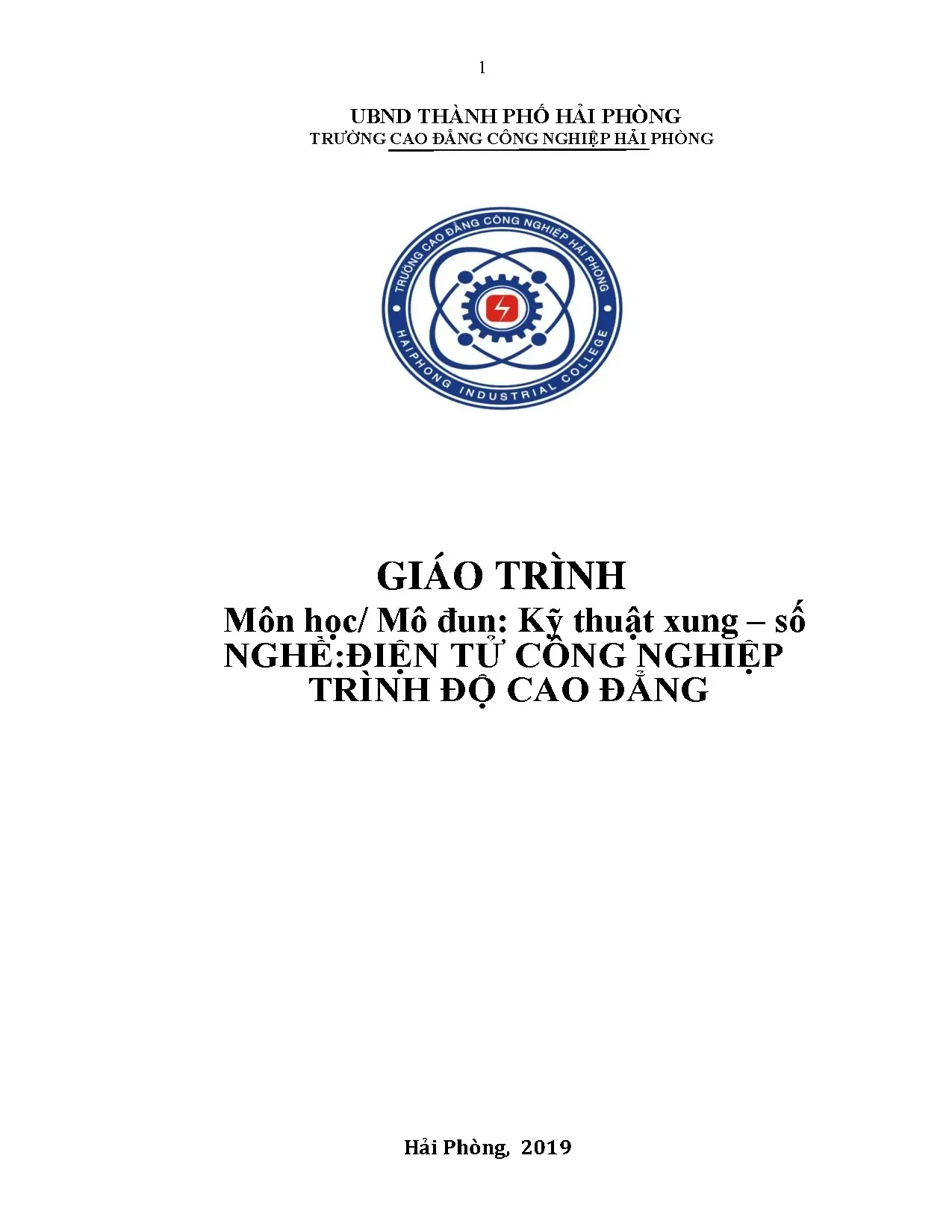

1 UBND THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Môn học/ Mô đun: Kỹ thuật xung – số NGHỀ:ĐIỆN TỬ CÔNG NGHIỆP TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, 2019 2 MỤC LỤC TRANG TUYÊN BỐ BẢN QUYỀN 1 LỜI GIỚI THIỆU 2 MỤC LỤC 3 Phần 1: kỹ thuật xung 10 Bài 1: CÁC KHÁI NIỆM CƠ BẢN 10 Định nghĩa xung điện, các tham số và dãy xung 10 Tác dụng của R-C đối với xung cơ bản 31 Tác dụng của R-C đối với xung cơ bản 34 Khảo sát dạng xung ( đo, đọc các thông số cơ bản) 53 Bài 2: MẠCH DAO ĐỘNG ĐA HÀI 53 Mạch dao động đa hài không đơn ổn 65 Mạch dao động đa hài đơn 69 Mạch dao động đa hài lưỡng ổ n 71 Mạch Schmitt- trigger 118 Bài 3: MẠCH HẠN CHẾ BIÊN ĐỘ VÀ GHIM ĐIỆN ÁP 118 Mạch hạn biên 130 Mạch ghim áp 170 Phần 2: Kỹ thuật số 170 Bài 1: ĐẠI CƯƠNG 170 Hệ thống số và mã số 172 Các cổng logic cơ bản 184 Biểu thực Logic và mạch điện 191 Đại số Boole và định lý Demorgan 197 Đơn giản biểu thức logic 200 Giới thiệu một số IC số cơ bản 212 Bài 2: FLIP – FLOP 223 Flip flop RS 223 Flip flop RS tác động theo xung lệnh 225 Flip flop JK 227 Flip flop T 230 Flip flop D 231 Flip flop MS ( master- slaver) 232 Flip flop với ngõ vào preset và clear 233 Tính toán, lắp ráp một số mạch ứng dụng cơ bản 254 Bài 3 MẠCH ĐẾM VÀ THANH GHI 253 3 Mạch đếm 253 Thanh ghi 263 Giới thiệu một số IC đếm và thanh ghi thong dụng 265 Tính toán, lắp ráp một số mạch ứng dụng cơ bản 269 Bài 4: MẠCH LOGIC MSI 279 Mạch mã hóa (Encoder) 279 Mạch giãi mã ( Decoder) 284 Mạch ghép kênh 298 Mạch tách kênh 300 Giới thiệu một số IC mã hóa và giải mã thông dụng 303 Tính toán, lắp ráp một số mạch ứng dụng cơ bản 312 Bài 5: HỌ VI MẠCH TTL- CMOS 315 Cấu trúc và thông số cơ bản của TTL 315 Cấu trúc và thông số cơ bản của CMOS 333 Giao tiếp TTL và CMOS 345 Giao tiếp giữa mạch logic và tải công suất 346 Tính toán, lắp ráp một số mạch ứng dụng cơ bản 351 Bài 6: BỘ NHỚ 354 ROM 357 RAM 366 Mở rộng dung lượng bộ nhớ 369 Giới thiệu IC 372 Bài 7: KỸ THUẬT ADC – DAC 380 Mạch chuyển đổi số sang tương tự (DAC) 380 Mạch chuyển đổi tương tự sang số (ADC) 389 Giới thiệu IC 399 TÀI LIỆU THAM KHẢO 407 4 MÔ ĐUN KỸ THUẬT XUNG – SỐ Mã Mô đun: MĐ 20 Vị trí, tính chất, ý nghĩa và vai trò của mô đun: Mô đun được bố trí dạy sau khi học xong các môn cơ bản như linh kiện diện tử, đo lường điện tử, điện tử tương tự, điện tử cơ bản. Kỹ thuật xung là môn học cơ sở của nghành Ðiện – Ðiện tử và có vị trí khá quan trọng trong toàn bộ chương trình học của sinh viên và học sinh, nhằm cung cấp các kiến thức liên quan đến các phương pháp cơ bản để tạo tín hiệu xung và biến đổi dạng tín hiệu xung, các phương pháp tính toán thiết kế và các công cụ toán học hỗ trợ trong việc biến đổi, hình thành các dạng xung mong muốn… Công nghệ kỹ thuật số đã và đang đóng vai trò quang trọng trong cuộc cách mạng khoa học kỹ thuật và công nghệ. Ngày nay, công nghệ số được ứng dụng rộng rãi và có mặt hầu hết trong các thiết bị dân dụng đến thiết bị công nghiệp, đặc biệt trong các lĩnh vực thông tin liên lạc, phát thanh,. và kỹ thuật số đã và đang được thay thế dần kỹ thuật tương tự Tính chất của môn học: Là mô đun kỹ thuật cơ sở.

Mục tiêu của Mô đun: Sau khi học xong mô đun này học viên có năng lực * Về kiến thức: - Phát biểu được các khái niệm cơ bản về xung điện, các hệ thông số cơ bản của xung điện, ý nghĩa của xung điện trong kỹ thuật điện tử. - Trình bày được cấu tạo các mạch dao động tạo xung và mạch xử lí dạng xung. - Phát biểu khái niệm về kỹ thuật số, các cổng logic cơ bản. Kí hiệu, nguyên lí hoạt động, bảng sự thật của các cổng lôgic.

- Trình bày được cấu tao, nguyên lý các mạch số thông dụng như: Mạch đếm, mạch đóng ngắt, mạch chuyển đổi, mạch ghi dịch, mạch điều khiển. * Về kỹ năng: - Lắp ráp, kiểm tra được các mạch tạo xung và xử lí dạng xung. - Lắp ráp, kiểm tra được các mạch số cơ bản trên panel và trong thực tế. * Về thái độ: - Rèn luyện cho học sinh thái độ nghiêm túc, tỉ mỉ, chính xác trong học tập và trong thực hiện công việc.

5 Thời gian Lý Kiểm Mã bài Tên các bài trong mô đun Tổn Thực thuyế tra g số hành t Phần 1: Kỹ thuật xung 50 10 38 2 MĐ19­1 Các khái niệm cơ bản kỹ 10 4 6 0 thuật xung 01.1 Định nghĩa xung điện, các 2 1 1 tham số và dãy xung 01.2 Tác dụng của R-C đối với 2 1 1 các xung cơ bản 01.3 Tác dụng của mạch R.C 2 1 1 đối với các xung cơ bản 01.4 Khảo sát dạng xung 4 1 3 MĐ19­2 Mạch dao động đa hài 30 4 24 2 02.1 Mạch dao động đa hài không 8 1 7 ổn 02.1 Mạch đa hài đơn ổn 8 1 6 1 02.1 Mạch đa hài lưỡng ổn 6 1 5 02.1 Mạch schmitt – trigger 8 1 6 1 MĐ19­3 Mạch hạn chế biên độ và 10 2 8 ghim áp 03.1 Mạch hạn biên 5 1 4 03.1 Mạch ghim áp 5 1 4 Phần 2: Kỹ thuật số 100 40 45 5 MĐ19­1 Đại cương 10 8 2 01.1 Tổng quan về mạch tương 0,5 0.5 tự và mạch số 01.2 Hệ thống số và mã số 2 1,5 0,5 01.3 Các cổng logic cơ bản 2 2 01.4 Biểu thức logic và mạch 1 1 6 điện 01.5 Đại số bool và định lý 1,5 1 0,5 Demorgan 01.6 Đơn giản biểu thức logic 2 1 1 01.7 Giới thiệu một số IC số cơ 1 1 bản MĐ19­2 Flip – Flop 10 4 6 02.2 FF R-S tác động theo xung 1 0,5 0,5 lệnh 02.7 Flip - Flop với ngõ vào Preset 1 0,5 0,5 và Clear 02.8 Tính toán lắp ráp một số 3 2 1 mạch ứng dụng MĐ19­3 Mạch đếm và thanh ghi 25 8 16 1 03.3 Giới thiệu một số IC đếm và 2 1,5 0,5 thanh ghi thông dụng 03.4 Tính toán, lắp ráp một số 10 9 1 7 mạch ứng dụng MĐ19­4 Mạch logic MSI 25 6 18 1 04.3 Mạch ghép kênh 4 1 3 04.4 Mạch tách kênh 4 1 3 04.5 Giới thiệu một số IC mã hóa 2 1 1 và giải mã thông dụng 04.6 Tính toán, lắp ráp một số 7 6 1 mạch ứng dụng cơ bản MĐ19­5 Họ vi mạch TTL - CMOS 14 6 7 1 05.1 Cấu trúc và thông số cơ bản 2 1,5 0,5 của TTL 05.2 Cấu trúc và thông số cơ bản 2 1,5 0,5 của CMOS 05.3 Giao tiếp TTL và CMOS 2 1 1 05.4 Giao tiếp giữa mạch logic và 2 1 1 tải công suất Tính toán, lắp ráp một số 05.5 6 1 4 1 mạch ứng dụng cơ bản MĐ19­6 Bộ nhớ 8 5 3 06.3 Mở rộng dung lượng bộ nhớ 2 1 1 06.4 Giới thiệu IC 1 1 MĐ19­7 Kỹ thuật ADC - DAC 8 3 5 8 07.1 Mạch chuyển đổi số - tương 3 1 2 tự (DAC) 07.2 Mạch chuyển đổi tương tự - 3 1 2 số (ADC) 07.3 Giới thiệu IC 2 1 1 Tổng cộng: 150 50 93 7 9 Phần 1: KỸ THUẬT XUNG BÀI 1 CÁC KHÁI NIỆM CƠ BẢN Mã Bài: MĐ19­1 Giới thiệu Các tín hiệu điện có biên độ thay đổi theo thời gian được chia ra làm hai loại cơ bản là tín hiệu liên tục và tín hiệu gián đoạn. Tín hiệu liên tục còn được gọi là tín hiệu tuyến tính hay tương tự, tín hiệu gián đoạn còn gọi là tín hiệu xung số. Tín hiệu sóng sin được xem như là tín hiệu tiêu biểu cho loại tín hiệu liên tục, ta có thể tính được biên độ của nó ở từng thời điểm. Ngược lại tín hiệu sóng vuông được xem là tín hiệu tiêu biểu cho loại tín hiệu gián đoạn và biên độ của nó chỉ có hai giá trị là mức cao và mức thấp, thời gian để chuyển từ mức biên độ thấp lên cao và ngược lại rất ngắn và được xem như tức thời.

Một chế độ mà các thiết bị điện tử thường làm việc hiện nay đó là chế độ xung. Mục tiêu: - Trình bày được các khái niệm về xung điện, dãy xung - Giải thích được sự tác động của các linh kiện thụ động đến dạng xung - Rèn luyện tính tư duy, tác phong công nghiệp Nội dung 1. Định nghĩa xung điện, các tham số và dãy xung - Mục tiêu: Trình bày và phân tích các dạng tín hiệu, các hàm, các thông số của xung cơ bản.Định nghĩa - Xung là tín hiệu tạo nên do sự thay đổi mức của điện áp hay dòng điện trong một khoảng thời gian rất ngắn, có thể so sánh với thời gian quá độ của mạch điện mà chúng tác động. Thời gian quá độ là thời gian để một hệ vật lý chuyển từ trạng thái vật lý này sang trạng thái vật lý khác.

- Các tín hiệu xung được sử dụng rất rộng rãi trong các mạch điện tử: truyền thông, công nghệ thông tin, vô tuyến, hữu tuyến… 10 Một số dạng xung cơ bản - Một số tín hiệu liện tục (xem hình 1. Tín hiệu sin Asin  t Hình 1. Tín hiệu xung vuông Hình 1. Tín hiệu xung tam giác - Một số tín hiệu rời rạc (hình 1.

Tín hiệu sin rời rạc - hàm mũ rời rạc Ngày nay trong kỹ thuật vô tuyến điện, có rất nhiều thiết bị, linh kiện vận hành ở chế độ xung. Ở những thời điểm đóng hoặc ngắt điện áp, trong mạch sẽ phát sinh quá trình quá độ, làm ảnh hưởng đến hoạt động của mạch. Bởi vậy việc nghiên cứu các quá trình xảy ra trong các thiết bị xung có liên quan mật thiết đến việc nghiên cứu quá trình quá độ trong các mạch đó. Nếu có một dãy xung tác dụng lên mạch điện mà khoảng thời gian giữa các xung đủ lớn so với thời gian quá độ của mạch.

Khi đó tác dụng của một dãy xung như một xung đơn. Việc phân tích mạch ở chế độ xung phải 11 xác định sự phụ thuộc hàm số của điện áp hoặc dòng điện trong mạch theo thời gian ở trạng thái quá độ. Có thể dùng công cụ toán học như: phương pháp tích phân kinh điển.
