Tổng quan về giáo trình

Giáo trình Lý thuyết Trường điện từ (chuyên đề Điện trường tĩnh) là tài liệu học thuật thuộc khối kiến thức cơ sở ngành bắt buộc trong chương trình đào tạo kỹ sư và cử nhân các ngành Kỹ thuật Điện, Kỹ thuật Điện tử - Viễn thông, Tự động hóa và Vật lý Kỹ thuật tại các trường đại học khối kỹ thuật. Về mặt vị trí, học phần này kết nối các khối kiến thức Vật lý đại cương với các môn học chuyên ngành như Kỹ thuật điện cao áp, Kỹ thuật vi sóng, Thiết bị điện và Đo lường điện từ.

Mục tiêu học tập của giáo trình là cung cấp hệ thống cơ sở lý thuyết định lượng về trường điện từ tĩnh; trang bị phương pháp thiết lập và giải bài toán biên đối với phương trình vi phân đạo hàm riêng Laplace - Poisson; đồng thời rèn luyện kỹ năng xác định phân bố không gian của các đại lượng vector cường độ điện trường $\vec{E}$, vector dịch chuyển điện $\vec{D}$, hàm điện thế vô hướng $\varphi$, từ đó tính toán các thông số tích phân của hệ thống như điện tích mặt/đường, điện dung và năng lượng tĩnh điện.

Cấu trúc giáo trình tiếp cận theo logic diễn dịch chuẩn tắc của vật lý toán kỹ thuật: đi từ các định luật cơ bản thực nghiệm và phương trình Maxwell dạng vi phân/tích phân, chuẩn hóa các hình thái phân bố nguồn điện tích bằng hàm suy rộng Dirac, thiết lập bài toán điều kiện bờ, và hệ thống hóa các phương pháp giải giải tích như phương pháp luật Gauss trực tiếp, hàm Green, phương pháp soi gương (ảnh điện) và phương pháp phân ly biến số Fourier. Điểm đặc thù của giáo trình nằm ở việc chuyển đổi các bài toán vật lý kỹ thuật thực tế (như cáp đồng trục nhiều lớp cách điện, hệ đường dây song song, khuyết tật bọt khí trong chất điện môi) thành các mô hình toán học giải bản thể rõ ràng.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung trích xuất từ tài liệu tập trung vào hai chương trọng tâm của phần điện trường tĩnh:

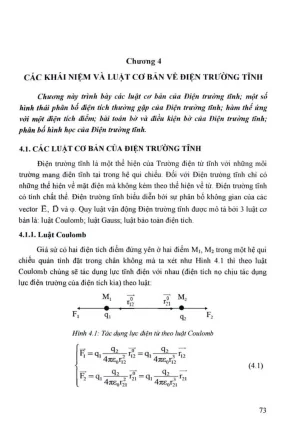

  • Chương 4: Các khái niệm và luật cơ bản về điện trường tĩnh
    • Các luật cơ bản: Định luật Coulomb trong chân không và môi trường tuyến tính; các hệ luận về cường độ điện trường do điện tích điểm, hệ điện tích rời rạc và điện tích khối $\rho dv$; tính chất thế của trường biểu diễn qua phương trình Maxwell dạng $\text{Rot}\vec{E} = 0$; Định luật Gauss dạng tích phân $\oint_S \vec{D}d\vec{S} = q_{td}$ và dạng vi phân $\text{Div}\vec{D} = \rho_{td}$, $\text{Div}\vec{E} = \rho/\varepsilon_0$ (phương trình Maxwell thứ 4); Định luật bảo toàn điện tích trong hệ cô lập.
    • Hình thái phân bố điện tích: Mô hình hóa toán học mật độ điện tích khối $\rho$, mật độ điện tích mặt $\sigma$ thông qua phân bố Dirac một chiều $\rho(n) = \sigma\delta(n)$, mật độ điện tích đường $\tau$, và phân bố lưỡng cực điện với mô men $p = q\Delta l$ sử dụng hàm Dirac hạng hai $\delta'(V)$. Cơ chế triệt tiêu trường bên trong vật dẫn và sự phân cực điện môi dẫn đến mật độ điện tích ràng buộc $\rho_b = -\text{Div}\vec{P}$ cùng lớp điện tích mặt phân cách.
    • Hàm thế và Hàm Green: Xây dựng điện thế $\varphi(M) = \frac{q}{4\pi\varepsilon r}$ với mốc thế triệt tiêu ở vô cùng; định nghĩa hàm Green tối giản $G(r) = \frac{1}{4\pi\varepsilon r}$ ứng với kích thích Dirac đơn vị; công thức tính điện thế cho phân bố khối, mặt và đường.
    • Bài toán bờ và điều kiện bờ: Thiết lập phương trình Laplace - Poisson $\Delta\varphi = -\rho_{td}/\varepsilon$; phân loại bài toán bờ theo điều kiện Dirichlet (biết giá trị thế $\varphi$ trên bờ), điều kiện Neumann (biết đạo hàm pháp tuyến $\partial\varphi/\partial n$), và điều kiện bờ hỗn hợp trên mặt tiếp giáp giữa các môi trường ($E_{1t} = E_{2t}$, $D_{2n} - D_{1n} = \sigma_{td}$).
    • Mô tả hình học và thông số điện: Cấu trúc trực giao giữa mặt đẳng thế và họ đường sức/ống sức; định nghĩa và công thức tính điện dung $C = q/U$ cùng quan hệ với năng lượng tích lũy $W = Cu^2/2$.
flowchart TD
    A["Định luật cơ bản (Coulomb, Gauss, Bảo toàn)"] --> B["Phương trình Maxwell & Laplace - Poisson"]
    B --> C["Thiết lập điều kiện bờ (Dirichlet, Neumann, Hỗn hợp)"]
    C --> D["Phương pháp giải bài toán biên"]
    D --> E1["Vận dụng trực tiếp Luật Gauss"]
    D --> E2["Hàm Green tối giản"]
    D --> E3["Phương pháp soi gương (Ảnh điện)"]
    D --> E4["Phân ly biến số Fourier"]
    E1 & E2 & E3 & E4 --> F["Xác định phân bố E, D, phi và tính thông số C, W"]
  • Chương 5: Một số phương pháp giải bài toán điện trường tĩnh thường gặp
    • Phương pháp trực tiếp Luật Gauss: Ứng dụng giải tích cho các hệ có tính đối xứng xuyên tâm hình cầu ($E_r = \frac{q}{4\pi\varepsilon r^2}$) và đối xứng xuyên trục hình trụ ($E_r = \frac{\tau}{2\pi\varepsilon r}$); bài toán cáp đồng trục nhiều lớp cách điện $\varepsilon_1, \varepsilon_2$ và hệ hai dây dẫn song song mang điện tích $\pm\tau$.
    • Phương pháp hàm Green tối giản: Ứng dụng tích phân tính thế cho các cấu trúc không đối xứng như đoạn dây dẫn thẳng dài hữu hạn $l_0$.
    • Phương pháp soi gương (thay thế bờ): Thay thế mặt biên bằng các điện tích ảnh đối xứng để duy trì điều kiện đẳng thế hoặc điều kiện chuyển tiếp. Cụ thể: soi gương qua mặt phẳng dẫn (điện tích ảnh $-q$); soi gương qua góc nhị diện dẫn $2\pi/n$; soi gương qua mặt phân cách hai môi trường điện môi $\varepsilon_1, \varepsilon_2$ với hệ số ảnh $k_1 = \frac{\varepsilon_1 - \varepsilon_2}{\varepsilon_1 + \varepsilon_2}$ và $k_2 = \frac{2\varepsilon_2}{\varepsilon_1 + \varepsilon_2}$; soi gương hai mặt trụ tròn dẫn song song lệch trục/đồng trục ($R^2 = X^2 - a^2$); soi gương qua mặt dẫn hình cầu nối đất ($q_1 = -\frac{R}{a}q$, vị trí $b = R^2/a$), quả cầu cô lập không mang điện và quả cầu mang điện tích $Q$.
    • Phương pháp phân ly biến số Fourier: Giải phương trình thuần nhất $\Delta\varphi = 0$ bằng kỹ thuật tách biến trong hệ tọa độ Descartes ($\varphi = ABC$), tọa độ trụ và tọa độ cầu; giải chi tiết bài toán ngoại vật hình trụ tròn bán kính $a$, điện môi $\varepsilon_2$ đặt trong điện trường đều $E_0$ của môi trường $\varepsilon_1$.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng trên các nền tảng toán - lý chặt chẽ:

  • Hệ phương trình vi phân đạo hàm riêng: Phương trình Laplace ($\Delta\varphi = 0$) và phương trình Poisson ($\Delta\varphi = -\rho_{td}/\varepsilon$) biểu diễn mối liên hệ giữa trường thế và nguồn điện tích.
  • Lý thuyết giải tích vector và hàm suy rộng: Sử dụng toán tử vi phân không gian ($\text{Grad}, \text{Div}, \text{Rot}$), định lý Ostrogradsky-Gauss, định lý Stokes và hàm Dirac $\delta(x)$ đa chiều.
  • Định lý duy nhất nghiệm: Nghiệm của phương trình Laplace - Poisson trong miền $V$ là duy nhất khi thỏa mãn đầy đủ các điều kiện bờ loại một (Dirichlet), loại hai (Neumann) hoặc điều kiện hỗn hợp.

Kỹ năng phát triển

  • Kỹ năng phân tích kỹ thuật: Phân loại cấu trúc hình học của miền tính toán để lựa chọn hệ tọa độ phù hợp (Descartes, trụ, cầu) và nhận diện tính đối xứng không gian.
  • Kỹ năng giải tích toán học: Thiết lập hệ điều kiện biên tại các mặt gián đoạn môi trường; áp dụng chuỗi lượng giác Fourier hoặc giải tích ảnh điện để tìm nghiệm chính xác.
  • Kỹ năng tính toán thông số hệ thống: Xác định mật độ điện tích tự do, điện tích liên kết $\sigma_b, \rho_b$, ma trận điện dung của hệ nhiều vật dẫn và năng lượng trường tĩnh điện.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm diễn dịch kết hợp mô hình hóa vật lý. Quy trình giảng dạy đi từ việc thiết lập các định luật bảo toàn và phương trình vi phân tổng quát, sau đó trừu tượng hóa các bề mặt vật lý thành các điều kiện biên toán học, và cuối cùng triển khai thành các thuật giải giải tích cụ thể.

graph LR
    A["Hiện tượng & Định luật cơ bản"] --> B["Hệ phương trình vi phân Maxwell"]
    B --> C["Mô hình hóa điều kiện biên"]
    C --> D["Thuật toán giải tích (Gauss, Soi gương, Fourier)"]
    D --> E["Bài toán kỹ thuật thực tế (Tụ điện, Cáp, Dây dẫn)"]

Hệ thống bài tập trong giáo trình được phân cấp rõ ràng theo mức độ phức tạp:

  • Dạng bài tập một chiều (1D): Khảo sát tụ điện phẳng một lớp, hai lớp và ba lớp điện môi ($\varepsilon_1, \varepsilon_2, \varepsilon_3$) có kèm phân bố mật độ điện tích khối tự do $\rho_{td}$ (từ Bài tập 4.5 đến 4.10). Dạng bài này yêu cầu sinh viên tích phân trực tiếp phương trình vi phân bậc hai, thiết lập hệ phương trình đại số để tìm các hằng số tích phân từ điều kiện Dirichlet tại các bản cực và điều kiện hỗn hợp tại các mặt ngăn cách.
  • Dạng bài tập đối xứng hai chiều và ba chiều (2D/3D): Xác định trường của cáp đồng trục nhiều lớp vỏ bọc, tính điện dung trên một đơn vị chiều dài của hệ hai dây dẫn song song đặt trong không khí hoặc gần mặt phẳng đất dẫn điện.
  • Dạng bài tập nguồn điểm và mặt cong: Tính toán điện trường và mật độ điện tích cảm ứng khi đặt điện tích điểm trước mặt phẳng dẫn, góc nhị diện $90^\circ$ hoặc mặt cầu dẫn nối đất.

Về mặt tự học và đánh giá, người học cần tuân thủ quy trình 4 bước: (1) Biểu diễn miền không gian và chọn hệ trục tọa độ phù hợp; (2) Liệt kê đầy đủ phương trình điều kiện biên tại các mặt phân cách; (3) Lựa chọn phương pháp giải thích hợp dựa trên tính đối xứng hình học; (4) Vẽ đồ thị phân bố điện thế $\varphi(x)$ và cường độ điện trường $E(x)$ để kiểm chứng tính liên tục của thế và tính gián đoạn của các thành phần vector trường.

Điểm nổi bật và cập nhật

  • Chuẩn hóa mô tả nguồn điện tích bằng giải tích hàm suy rộng: Thay vì tách biệt các công thức rời rạc, giáo trình sử dụng phân bố Dirac $\delta(n)$ và $\delta'(V)$ để quy đổi các dạng điện tích mặt, điện tích đường và lưỡng cực phân cực về dạng mật độ khối tương đương. Cách tiếp cận này thống nhất định dạng của phương trình vi phân Poisson cho toàn bộ không gian.
  • Hệ thống hóa toàn diện phương pháp luận giải bài toán biên: Tài liệu không chỉ trình bày các nghiệm đơn lẻ mà phân loại 8 phương pháp giải bài toán trường điện từ tĩnh, thiết lập tiêu chí chọn phương pháp căn cứ vào đặc tính đối xứng của trường:
Phương pháp Phạm vi ứng dụng tối ưu Cấu trúc hình học tiêu biểu
Trực tiếp Luật Gauss Trường có đối xứng không gian cao Quả cầu mang điện, dây dẫn trụ tròn, cáp đồng trục
Hàm Green tối giản Hệ cô lập, môi trường đồng nhất vô hạn Đoạn dây dẫn dài hữu hạn $l_0$, hệ anten
Soi gương (Ảnh điện) Bờ biên dạng hình học đơn giản (phẳng, trụ, cầu) Điện tích gần mặt đất, góc dẫn nhị diện, hai dây song song
Phân ly biến số Fourier Biên trực giao, miền không có điện tích khối Ngoại vật trụ tròn trong trường đều, hộp dẫn kín
  • Tính liên hệ thực tiễn với kỹ thuật điện và truyền tải: Các ví dụ và bài toán giải tích đều gắn liền với các bài toán kỹ thuật thực tế như tính toán phân bố trường và điện dung của đường dây truyền tải điện trên không, cáp đồng trục cao áp hai lớp điện môi cách điện, và hiện tượng tập trung điện trường quanh các dị vật/bọt khí hình trụ trong vật liệu cách điện của máy biến áp.

Đối tượng sử dụng giáo trình

  • Bậc đào tạo và chuyên ngành: Giáo trình được thiết kế cho sinh viên đại học từ năm thứ hai hoặc năm thứ ba thuộc các khối ngành Kỹ thuật Điện, Kỹ thuật Năng lượng, Kỹ thuật Điều khiển & Tự động hóa, Điện tử - Viễn thông, Công nghệ Kỹ thuật Điện - Điện tử và ngành Vật lý Kỹ thuật. Ngoài ra, các chương chuyên đề phương pháp giải tích cũng là tài liệu chuẩn cho học viên cao học ngành Kỹ thuật Điện tử và Kỹ thuật Điện.
  • Kiến thức tiên quyết (Prerequisites):
    • Toán học: Giải tích hàm nhiều biến, tích phân đường/mặt, lý thuyết trường vector (toán tử Nabla, định lý Green, Stokes, Ostrogradsky), phương trình vi phân thường và phương trình đạo hàm riêng.
    • Vật lý: Phần Điện học và Từ học trong chương trình Vật lý đại cương.
  • Ứng dụng đối với giảng viên: Tài liệu cung cấp hệ thống định nghĩa, công thức toán lý chuẩn mực, bảng phân loại bài toán biên và hệ thống ví dụ giải tích chi tiết, đóng vai trò là khung tham chiếu chuẩn để biên soạn đề cương môn học, bài giảng và ngân hàng đề thi đánh giá năng lực.
  • Giá trị tra cứu tự học: Cung cấp tài liệu tra cứu có cấu trúc cho các kỹ sư thiết kế hệ thống cách điện, đường dây truyền tải, cáp ngầm cao thế và các nhà nghiên cứu tính toán mô phỏng trường điện từ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu phục vụ trực tiếp cho sinh viên đại học, học viên cao học ngành kỹ thuật điện, điện tử viễn thông, vật lý kỹ thuật, cũng như kỹ sư cần tài liệu tra cứu giải tích trường điện từ tĩnh.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành các học phần Toán giải tích (đặc biệt là phép tính vi tích phân vector, định lý Gauss - Ostrogradsky, phương trình vi phân đạo hàm riêng) và Vật lý đại cương phần Điện - Từ.

3. Phương pháp giải bài toán biên trong giáo trình có điểm gì đặc trưng?

Giáo trình phân loại rõ tiêu chuẩn lựa chọn phương pháp: hệ có tính đối xứng cao sử dụng luật Gauss; hệ có biên dẫn/môi trường đơn giản dùng phương pháp ảnh điện (soi gương); các hệ biên trực giao trong không gian nhiều chiều áp dụng phân ly biến số Fourier.

4. Làm thế nào để giải quyết các bài toán tụ điện nhiều lớp điện môi có điện tích khối?

Cần thiết lập phương trình vi phân Poisson $\Delta\varphi = -\rho_{td}/\varepsilon_i$ cho từng lớp riêng biệt, tìm nghiệm tổng quát chứa các hằng số tích phân, sau đó áp dụng điều kiện Dirichlet trên hai bản cực và điều kiện bờ hỗn hợp ($\varphi_1 = \varphi_2$, $D_{1n} = D_{2n}$) tại các mặt tiếp giáp để giải hệ phương trình xác định nghiệm duy nhất.

5. Có những cấu trúc kỹ thuật thực tế nào được giải quyết bằng phương pháp soi gương?

Giáo trình trình bày phương pháp soi gương cho các cấu trúc: điện tích điểm đặt gần mặt phẳng dẫn hoặc góc nhị diện dẫn, điện tích đặt gần mặt phân cách hai môi trường điện môi, hệ hai dây dẫn hình trụ song song cùng/khác bán kính, hai hình trụ lồng không đồng trục, và điện tích đặt trước quả cầu kim loại (nối đất, cô lập hoặc mang điện).

Kết luận

Giáo trình Lý thuyết Trường điện từ (chuyên đề Điện trường tĩnh - Chương 4 và Chương 5) cung cấp nền tảng lý thuyết trường chuẩn mực thông qua hệ phương trình Maxwell, phương trình vi phân Laplace - Poisson và hệ thống điều kiện biên vật lý. Tài liệu xây dựng logic tiếp cận chặt chẽ từ bản chất vi phân của điện trường đến các thuật giải giải tích hoàn chỉnh (luật Gauss, hàm Green, soi gương và chuỗi Fourier).

Lộ trình học tập đề xuất: nắm vững hệ thống phương trình vi tích phân cơ bản $\to$ giải thành thạo bài toán 1D với các điều kiện bờ Dirichlet/Neumann/hỗn hợp $\to$ phát triển kỹ năng chọn phương pháp giải tích cho các hệ không gian 2D/3D (cáp đồng trục, hệ dây dẫn song song, ngoại vật trong trường đều). Người học có thể mở rộng nghiên cứu bằng việc kết hợp các tài liệu về giải tích số (phương pháp phần tử hữu hạn FEM, phương pháp sai phân hữu hạn FDM) để giải quyết các bài toán biên có cấu trúc hình học phức tạp.
