Tổng quan về giáo trình

Giáo trình Lý thuyết điều khiển tự động do Thạc sĩ Trần Thị Hoàng Oanh (Bộ môn Điều khiển tự động) biên soạn, là tài liệu giảng dạy và học tập dành cho sinh viên ngành Điện tử - Tự động ở bậc đại học. Trong chương trình đào tạo chuyên ngành, môn học đóng vai trò cung cấp cơ sở lý thuyết kỹ thuật điều khiển, làm nền tảng cho các học phần chuyên sâu về tự động hóa, truyền động điện và thiết kế hệ thống điều khiển công nghiệp.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học phương pháp giải quyết hai bài toán kỹ thuật cơ bản: bài toán phân tích hệ thống (xác định đáp ứng và đánh giá chất lượng khi đã biết cấu trúc, thông số) và bài toán thiết kế hệ thống (xác định cấu trúc và thông số bộ điều khiển để hệ thống đáp ứng các chỉ tiêu chất lượng định trước). Riêng bài toán nhận dạng hệ thống được xác định thuộc phạm vi của môn học chuyên đề khác.

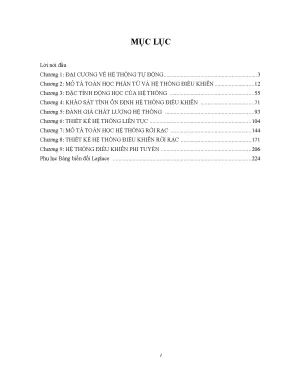

Về mặt cấu trúc, tài liệu gồm 9 chương và 1 phần phụ lục:

  • Chương 1: Đại cương về hệ thống tự động
  • Chương 2: Mô tả toán học phần tử và hệ thống điều khiển
  • Chương 3: Đặc tính động học của hệ thống
  • Chương 4: Khảo sát tính ổn định hệ thống điều khiển
  • Chương 5: Đánh giá chất lượng hệ thống
  • Chương 6: Thiết kế hệ thống liên tục
  • Chương 7: Mô tả toán học hệ thống rời rạc
  • Chương 8: Thiết kế hệ thống điều khiển rời rạc
  • Chương 9: Hệ thống điều khiển phi tuyến
  • Phụ lục: Bảng biến đổi Laplace

Cách tiếp cận của giáo trình đi từ việc xây dựng công cụ mô tả toán học (hàm truyền đạt và không gian biến trạng thái), khảo sát đặc tính động học và tính ổn định, đến thiết kế bộ điều khiển cho hệ thống liên tục; sau đó mở rộng sang hệ thống rời rạc và phi tuyến. Điểm đặc sắc của tài liệu là cách trình bày tóm tắt cô đọng, đi kèm các mô hình vật lý cụ thể (động cơ DC, hệ thống lò nhiệt, bồn mức chất lỏng, mạch Op-Amp) và các bước tính toán giải tích rõ ràng.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

  • Chương 1: Đại cương về hệ thống điều khiển tự động: Định nghĩa điều khiển là quá trình thu thập thông tin, xử lý thông tin và tác động lên hệ thống nhằm đưa đáp ứng đầu ra $c(t)$ tiến gần tín hiệu chuẩn đầu vào $r(t)$. Xác định 3 thành phần cơ bản gồm: đối tượng điều khiển, cảm biến (thiết bị đo lường), bộ điều khiển cùng các tín hiệu sai số $e(t)$, tín hiệu điều khiển $u(t)$, tín hiệu hồi tiếp $c_{ht}(t)$, tín hiệu nhiễu $n(t)$. Thiết lập 6 nguyên tắc điều khiển: thông tin phản hồi (bù nhiễu, san bằng sai lệch, phối hợp), đa dạng tương xứng, bổ sung ngoài (xử lý đối tượng hộp đen và nhiễu), dự trữ, phân cấp (cấu trúc hình cây) và cân bằng nội. Phân loại hệ thống theo đặc điểm (liên tục/rời rạc, tuyến tính/phi tuyến, SISO/MIMO, bất biến/biến đổi theo thời gian) và theo chiến lược điều khiển (ổn định hóa, theo chương trình, theo dõi). Trình bày sơ lược 3 giai đoạn phát triển: điều khiển kinh điển (miền tần số, hàm truyền), điều khiển hiện đại (miền thời gian, biến trạng thái) và điều khiển thông minh (logic mờ, mạng nơ-ron, thuật toán di truyền).
  • Chương 2: Mô tả toán học phần tử và hệ thống điều khiển liên tục:
    • Phương pháp hàm truyền đạt: Định nghĩa hàm truyền $G(s) = \frac{C(s)}{R(s)}$ từ phương trình vi phân tuyến tính bậc $n$ thông qua biến đổi Laplace với điều kiện đầu triệt tiêu ($x(0)=0$). Xây dựng hàm truyền các mạch hiệu chỉnh thụ động (tích phân bậc 1, vi phân bậc 1, sớm pha $\alpha > 1$, trễ pha $\beta < 1$) và mạch tích cực Op-Amp (khâu tỉ lệ P: $K_P$, tích phân tỉ lệ PI: $K_P + \frac{K_I}{s}$, vi phân tỉ lệ PD: $K_P + K_D s$, vi tích phân tỉ lệ PID: $K_P + \frac{K_I}{s} + K_D s$). Thiết lập mô hình động cơ DC (quan hệ giữa điện áp phần ứng $U_u$, dòng điện $i_u$, s.đ.đ $E_u$, tốc độ $\omega$, moment quán tính $J$) và mô hình lò nhiệt qua thực nghiệm.
    • Sơ đồ khối và Graph tín hiệu: Quy tắc tính hàm truyền hệ nối tiếp ($G = \prod G_i$), song song ($G = \sum G_i$), hồi tiếp âm đơn vòng ($G_k = \frac{G}{1 + GH}$); các phép biến đổi tương đương sơ đồ khối; định nghĩa graph tín hiệu và công thức Mason: $$G = \frac{1}{\Delta} \sum_{k} P_k \Delta_k$$
    • Phương pháp biến trạng thái: Thiết lập hệ phương trình trạng thái $\dot{x}(t) = Ax(t) + Br(t)$ và phương trình ngõ ra $c(t) = Dx(t)$. Hướng dẫn lập phương trình ở dạng thường và dạng chính tắc (chéo hóa ma trận $A$ qua ma trận chuyển đổi $M$ từ trị riêng $\det(sI - A) = 0$). Tính hàm truyền từ không gian trạng thái $G(s) = D(sI - A)^{-1}B$ và giải nghiệm phương trình trạng thái qua ma trận quá độ $\Phi(t) = \mathcal{L}^{-1}[(sI - A)^{-1}]$.
  • Chương 3 đến Chương 6: Trình bày việc khảo sát đặc tính động học, tiêu chuẩn ổn định đại số và tần số (Routh, Hurwitz, Nyquist, Bode, quỹ đạo nghiệm số), các chỉ tiêu đánh giá chất lượng hệ thống trong miền thời gian/tần số và phương pháp tổng hợp, thiết kế bộ điều khiển cho hệ thống liên tục.
  • Chương 7 đến Chương 9: Mở rộng mô hình toán học sang hệ thống rời rạc (phương trình sai phân, biến đổi Z), thiết kế bộ điều khiển số và phương pháp phân tích hệ thống điều khiển phi tuyến.

Kiến thức nền tảng được xây dựng

  • Lý thuyết toán học giải tích: Khai thác công cụ toán tử Laplace ($\mathcal{L}$) với các định lý dịch chuyển, định lý chậm trễ, ảnh của đạo hàm, ảnh của tích phân, định lý giá trị cuối và đại số tuyến tính ma trận (ma trận nghịch đảo, định thức, không gian vector trạng thái).
  • Nguyên lý điều khiển phản hồi (Feedback Control): Cơ chế so sánh tín hiệu ngõ ra $c(t)$ với tín hiệu chuẩn $r(t)$ qua khâu đo lường để tạo sai lệch $e(t)$, tác động lên bộ điều khiển nhằm bù trừ tác động của nhiễu $n(t)$ và biến đổi thông số nội tại.
  • Khung phân tích đa miền: Cung cấp cấu trúc phân tích song song giữa miền tần số phức $s$ (phương pháp hàm truyền đạt áp dụng cho hệ SISO tuyến tính bất biến) và miền thời gian $t$ (phương pháp biến trạng thái áp dụng cho hệ bậc cao, MIMO và điều kiện đầu khác 0).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thành lập phương trình vi phân và phương trình trạng thái cho các phần tử điện, cơ, nhiệt; biến đổi tương đương sơ đồ khối phức tạp; chuyển đổi sơ đồ khối sang graph tín hiệu để tính hàm truyền bằng công thức Mason.
  • Kỹ năng phân tích (Analytical skills): Phân tích các thành phần cấu thành một hệ thống tự động, lựa chọn đúng các biến trạng thái vật lý (như dòng điện phần ứng, vận tốc góc) và phi vật lý, xác định tính ổn định và ma trận quá độ của hệ thống.
  • Kỹ năng thực hành thiết kế (Practical competencies): Lựa chọn thông số cho các khâu hiệu chỉnh sớm pha, trễ pha và bộ điều khiển PID (P, PI, PD, PID); áp dụng các nguyên tắc điều khiển vào các bài toán công nghiệp thực tế.

Phương pháp giảng dạy và học tập

Cách tiếp cận sư phạm

Giáo trình triển khai phương pháp diễn dịch kết hợp quy nạp kỹ thuật: xuất phát từ các định lý toán học tổng quát (biến đổi Laplace, phương trình vi phân, phép chéo hóa ma trận), sau đó quy nạp vào việc mô hình hóa các đối tượng vật lý cụ thể. Mỗi phần lý thuyết đều đi kèm cấu trúc giải thuật từng bước rõ ràng, giúp người học chuyển đổi bài toán từ dạng phương trình vi phân sang dạng đại số ma trận hoặc sơ đồ khối.

Bài tập và mô hình kỹ thuật minh họa

Tài liệu tích hợp các ví dụ minh họa gắn liền với các bài toán kỹ thuật thực tế:

  • Ví dụ điều khiển tốc độ xe ô tô (quan sát đồng hồ đo $v$, xử lý sai lệch so với mức 100 km/h qua chân ga).
  • Hệ thống điều khiển nhiệt độ lò nhiệt và bàn ủi (so sánh giữa hệ chấp nhận sai số lớn và hệ yêu cầu độ chính xác cao).
  • Hệ thống điều khiển mức chất lỏng trong bồn chứa dân dụng và bồn công nghiệp trong dây chuyền sản xuất.
  • Hệ thống điều khiển tốc độ, vị trí và moment của động cơ DC.
  • Hệ thống điều khiển máy công cụ bằng máy tính.

Bài tập giải tích và chuyển đổi mô hình

Giáo trình đưa ra các bài tập giải tích chi tiết từng bước:

  • Tính hàm truyền tương đương của sơ đồ khối có nhiều vòng hồi tiếp lồng nhau qua phương pháp dời nhánh, đổi bộ tổng và kiểm chứng lại bằng phương pháp graph tín hiệu Mason.
  • Chuyển đổi phương trình vi phân có vế phải chứa hoặc không chứa đạo hàm của tín hiệu vào thành hệ phương trình trạng thái dạng thường và dạng chính tắc.
  • Tính nghiệm của hệ phương trình trạng thái bằng tích phân chập với ma trận quá độ $\Phi(t)$ khi ngõ vào là hàm nấc đơn vị ($u(t)$) hoặc hàm dốc ($r(t)$).

Phương pháp đánh giá và hướng dẫn tự học

  • Đánh giá: Dựa trên khả năng thiết lập mô hình toán học (viết hệ phương trình trạng thái, lập hàm truyền đạt), khả năng rút gọn sơ đồ khối và tính toán đáp ứng thời gian của hệ thống.
  • Hướng dẫn tự học: Người học cần đọc kỹ phần định nghĩa và các bước giải mẫu; thực hành vẽ sơ đồ graph tín hiệu từ sơ đồ khối; sử dụng bảng tra cứu biến đổi Laplace ở phần Phụ lục để biến đổi Laplace ngược khi tìm đáp ứng thời gian $c(t)$.

Điểm nổi bật và cập nhật

Đặc điểm biên soạn

Tài liệu được biên soạn dưới dạng đề cương bài giảng tóm tắt có hệ thống, tập trung thẳng vào bản chất toán học và thuật toán xử lý của từng chủ đề. Cấu trúc nội dung loại bỏ các phần giải thích phụ trợ dài dòng, giúp sinh viên nhanh chóng nắm bắt các công thức tính toán cốt lõi.

Khái quát các trường phái điều khiển

Giáo trình phân định rõ ràng 3 giai đoạn phát triển của lý thuyết điều khiển tự động:

  1. Lý thuyết điều khiển kinh điển: Sử dụng công cụ hàm truyền đạt, quỹ đạo nghiệm số, biểu đồ Bode, biểu đồ Nyquist và bộ điều khiển PID cho hệ SISO tuyến tính bất biến trong miền tần số.
  2. Lý thuyết điều khiển hiện đại: Sử dụng không gian trạng thái trong miền thời gian, áp dụng cho hệ thống nhiều ngõ vào - nhiều ngõ ra (MIMO), hệ thống biến đổi theo thời gian, điều khiển tối ưu, lọc Kalman, điều khiển thích nghi và điều khiển bền vững.
  3. Lý thuyết điều khiển thông minh: Điều khiển không phụ thuộc hoàn toàn vào mô hình toán học giải tích, ứng dụng logic mờ, mạng nơ-ron nhân tạo và giải thuật di truyền mô phỏng các hệ sinh học.

Ứng dụng thực tế và liên hệ công nghiệp

Các nguyên tắc và mô hình trong giáo trình được gắn liền với thực tiễn sản xuất công nghiệp:

  • Ứng dụng điều khiển nhiệt độ trong các ngành sản xuất xi măng, gạch men, nhựa, cao su, hóa dầu, thực phẩm.
  • Ứng dụng truyền động động cơ DC trong máy móc và dây chuyền sản xuất tự động.
  • Ứng dụng nguyên tắc phân cấp cấu trúc hình cây trong điều khiển giao thông đô thị và điều khiển dây chuyền sản xuất tự động tích hợp.

Đối tượng sử dụng giáo trình

  • Sinh viên đại học: Sinh viên năm thứ 2 hoặc năm thứ 3 thuộc các ngành Kỹ thuật Điện tử, Tự động hóa, Cơ điện tử, Kỹ thuật Điều khiển và Tự động hóa.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần Toán giải tích (phương trình vi phân, phép biến đổi tích phân Laplace), Đại số tuyến tính (ma trận, định thức, trị riêng, véc-tơ riêng), Vật lý đại cương và Lý thuyết mạch điện.
  • Giảng viên: Sử dụng làm tài liệu tham khảo khung, giáo trình tóm tắt phục vụ giảng dạy lý thuyết trên lớp, định hướng bài tập và xây dựng đề thi đánh giá học phần.
  • Kỹ sư và người tự học: Kỹ sư vận hành hệ thống tự động, học viên cao học cần tra cứu nhanh các công thức mô hình hóa hệ thống, bảng chuyển đổi giữa hàm truyền và ma trận trạng thái, công thức Mason và bảng biến đổi Laplace.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn trực tiếp cho sinh viên đại học ngành Điện tử - Tự động và các ngành kỹ thuật liên quan có học phần Lý thuyết điều khiển tự động trong chương trình đào tạo.

2. Cần chuẩn bị kiến thức nền nào để học tốt giáo trình?
Người học cần nắm vững kiến thức toán học về phương trình vi phân tuyến tính, phép biến đổi Laplace, các phép toán ma trận trong đại số tuyến tính và kiến thức cơ bản về phân tích mạch điện (định luật Kirchhoff, khuếch đại thuật toán Op-Amp).

3. Điểm khác biệt của giáo trình này so với các tài liệu khác là gì?
Giáo trình tích hợp đồng thời phương pháp hàm truyền đạt kinh điển và phương pháp biến trạng thái hiện đại ngay từ chương mô tả toán học, đồng thời bao quát đầy đủ cả hệ liên tục, hệ rời rạc và hệ phi tuyến với cách trình bày cô đọng, nhiều ví dụ số liệu từng bước.

4. Làm sao để tự học giáo trình hiệu quả?
Người học nên học tuần tự từ Chương 1 đến Chương 9. Cần giải lại các ví dụ biến đổi tương đương sơ đồ khối, graph tín hiệu Mason và lập ma trận trạng thái trong Chương 2 trước khi chuyển sang các chương về phân tích ổn định và thiết kế hệ thống.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?
Cuối sách có phần Phụ lục cung cấp bảng tra cứu biến đổi Laplace của các hàm cơ bản (hàm nấc đơn vị, hàm dốc, hàm mũ) và các tính chất cơ bản của toán tử Laplace để người học thuận tiện tra cứu khi làm bài tập.

Kết luận

Giáo trình Lý thuyết điều khiển tự động của Ths. Trần Thị Hoàng Oanh là tài liệu học thuật tóm lược toàn diện các nguyên lý và công cụ toán học nền tảng cho việc phân tích và thiết kế hệ thống điều khiển tự động.

Lộ trình học tập đề xuất:

  1. Giai đoạn 1: Nắm vững khái niệm đại cương, 6 nguyên tắc điều khiển và phương pháp mô hình hóa toán học (Chương 1, 2).
  2. Giai đoạn 2: Phân tích đặc tính động học, tính ổn định và đánh giá chất lượng hệ thống điều khiển liên tục (Chương 3, 4, 5).
  3. Giai đoạn 3: Tổng hợp và thiết kế bộ điều khiển cho hệ thống liên tục (Chương 6).
  4. Giai đoạn 4: Nghiên cứu mở rộng sang hệ thống điều khiển rời rạc và hệ thống phi tuyến (Chương 7, 8, 9).

Để hoàn thiện kiến thức chuyên môn, người học nên kết hợp tra cứu bảng biến đổi Laplace ở phần Phụ lục và tham khảo thêm các học phần kế tiếp như Nhận dạng hệ thống, Kỹ thuật đo lường cảm biến và Điều khiển thông minh.
