GIÁO TRÌNH LÝ THUYẾT ĐIỀU KHIỂN TỰ ĐỘNG

Tác giả: ThS. Trần Thị Hoàng Oanh
Đơn vị biên soạn: Bộ môn Điều khiển tự động
Lĩnh vực: Kỹ thuật Điều khiển và Tự động hóa / Điện tử – Tự động
Cấp độ đào tạo: Đại học / Cao đẳng kỹ thuật

Tổng quan về giáo trình

Giáo trình Lý thuyết điều khiển tự động do ThS. Trần Thị Hoàng Oanh (Bộ môn Điều khiển tự động) biên soạn, là tài liệu giảng dạy và học tập cơ sở ngành dành cho sinh viên thuộc các chuyên ngành Điện tử – Tự động, Kỹ thuật Điều khiển và Tự động hóa, và Cơ điện tử tại các cơ sở đào tạo đại học kỹ thuật.

Về mục tiêu học tập (learning outcomes), tài liệu trang bị cho người học hệ thống phương pháp luận toán học và công cụ kỹ thuật để giải quyết hai bài toán cốt lõi trong điều khiển học: bài toán phân tích hệ thống (tìm đáp ứng thời gian, khảo sát tính ổn định, đánh giá chất lượng) và bài toán thiết kế hệ thống (tổng hợp bộ điều khiển liên tục và rời rạc nhằm đáp ứng các chỉ tiêu chất lượng đặt trước).

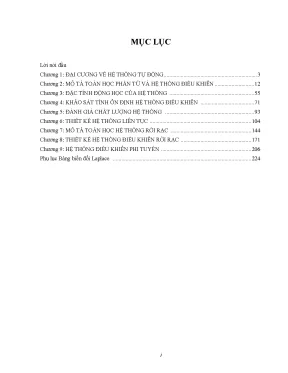

Cấu trúc giáo trình gồm 9 chương và 1 phần phụ lục tra cứu, với dung lượng 224 trang:

  • Chương 1: Đại cương về hệ thống điều khiển tự động
  • Chương 2: Mô tả toán học phần tử và hệ thống điều khiển
  • Chương 3: Đặc tính động học của hệ thống
  • Chương 4: Khảo sát tính ổn định hệ thống điều khiển
  • Chương 5: Đánh giá chất lượng hệ thống
  • Chương 6: Thiết kế hệ thống liên tục
  • Chương 7: Mô tả toán học hệ thống rời rạc
  • Chương 8: Thiết kế hệ thống điều khiển rời rạc
  • Chương 9: Hệ thống điều khiển phi tuyến
  • Phụ lục: Bảng biến đổi Laplace

Cách tiếp cận của giáo trình đi từ việc xây dựng công cụ toán học mô hình hóa hệ thống tuyến tính liên tục (miền tần số phức và không gian trạng thái), tiến hành khảo sát và đánh giá định lượng, sau đó phát triển kỹ thuật thiết kế bộ điều khiển cho cả hệ liên tục, hệ rời rạc và hệ phi tuyến. Tài liệu được biên soạn theo hình thức tóm tắt lý thuyết kết hợp hệ thống công thức giải tích và ví dụ kỹ thuật cụ thể.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ các khái niệm nền tảng đến kỹ thuật phân tích và thiết kế chuyên sâu:

  • Chương 1 – Đại cương về hệ thống điều khiển tự động: Định nghĩa quá trình điều khiển, điều khiển tự động; cấu trúc 3 thành phần cơ bản (đối tượng điều khiển, cảm biến, bộ điều khiển); sơ đồ khối hệ thống với các tín hiệu $r(t)$, $c(t)$, $c_{ht}(t)$, $e(t)$, $u(t)$, $n(t)$; 3 bài toán cơ bản (phân tích, thiết kế, nhận dạng hệ thống); 6 nguyên tắc điều khiển cơ bản; phân loại hệ thống (liên tục/rời rạc, tuyến tính/phi tuyến, SISO/MIMO, bất biến/biến đổi theo thời gian, điều khiển ổn định hóa/theo chương trình/theo dõi); lược sử 3 giai đoạn phát triển: điều khiển kinh điển, điều khiển hiện đại, và điều khiển thông minh.
  • Chương 2 – Mô tả toán học phần tử và hệ thống điều khiển liên tục: Phép biến đổi Laplace (định nghĩa, tính chất tuyến tính, định lý chậm trễ, ảnh của đạo hàm, ảnh của tích phân, định lý giá trị cuối); định nghĩa và cách xác định hàm truyền đạt $G(s) = \frac{C(s)}{R(s)}$ từ phương trình vi phân bậc $n$; hàm truyền của các khâu hiệu chỉnh thụ động (mạch tích phân bậc 1, vi phân bậc 1, sớm pha, trễ pha); hàm truyền của các khâu hiệu chỉnh tích cực (tỉ lệ P, tích phân tỉ lệ PI, vi phân tỉ lệ PD, vi tích phân tỉ lệ PID); mô hình hóa đối tượng động cơ DC và lò nhiệt; phương pháp đại số sơ đồ khối (nối tiếp, song song, hồi tiếp một vòng, biến đổi tương đương); graph tín hiệu và công thức Mason $G = \frac{1}{\Delta}\sum P_k \Delta_k$; phương pháp biến trạng thái ($\dot{x} = Ax + Br$, $c = Dx$), cách thành lập hệ phương trình trạng thái dạng thường và dạng chính tắc bằng ma trận chuyển đổi $M$, giải nghiệm phương trình trạng thái bằng ma trận quá độ $\Phi(t) = \mathcal{L}^{-1}[(sI-A)^{-1}]$, và tính hàm truyền từ phương trình trạng thái $G(s) = D(sI-A)^{-1}B$.
  • Chương 3, 4 & 5 – Đặc tính động học, khảo sát ổn định và đánh giá chất lượng: Khảo sát đáp ứng thời gian của các khâu cơ bản đối với tín hiệu vào chuẩn (bậc thang đơn vị $u(t)$, dốc đơn vị $r(t)$); tiêu chuẩn ổn định đại số và tần số; xác định sai số xác lập $e_{xl}$, độ vọt lố $\sigma%$, thời gian quá độ $t_{qđ}$ và thời gian tăng trưởng.
  • Chương 6 – Thiết kế hệ thống điều khiển liên tục: Phương pháp quỹ đạo nghiệm số, biểu đồ Bode, biểu đồ Nyquist; thiết kế khâu hiệu chỉnh nối tiếp (sớm pha, trễ pha, trễ - sớm pha) và tổng hợp bộ điều khiển PID kinh điển.
  • Chương 7 & 8 – Mô tả toán học và thiết kế hệ thống điều khiển rời rạc: Phương pháp mô tả hệ rời rạc qua phương trình sai phân; phép biến đổi Z; phân tích tính ổn định của hệ số và thiết kế thuật toán điều khiển số.
  • Chương 9 & Phụ lục – Hệ thống phi tuyến và Bảng biến đổi Laplace: Đặc tính phi tuyến điển hình (bão hòa, vùng chết, rơ-le); phương pháp hàm mô tả và phương pháp mặt phẳng pha; phụ lục cung cấp bảng tra cứu các cặp biến đổi Laplace cơ bản phục vụ giải tích mạch và hệ thống.
[Mô tả toán học: Laplace, ODE, Không gian trạng thái]
[Khảo sát đặc tính động học, Tính ổn định & Chất lượng hệ thống]
[Thiết kế hệ liên tục: PID, Khâu bù]   [Mô tả & Thiết kế hệ rời rạc (Biến đổi Z)]
             [Hệ thống điều khiển phi tuyến]

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập các khối kiến thức lý thuyết cơ sở gồm:

  1. Lý thuyết mô hình hóa: Chuyển đổi phương trình vi phân bậc $n$ mô tả hệ thống vật lý sang dạng phân thức đại số $G(s)$ trong miền phức thông qua phép biến đổi Laplace (khi điều kiện đầu bằng 0), hoặc biểu diễn dưới dạng hệ $n$ phương trình vi phân bậc nhất bằng vector trạng thái $x(t) = [x_1, x_2, \dots, x_n]^T$.
  2. Hệ thống 6 nguyên tắc điều khiển học:
    • Nguyên tắc thông tin phản hồi: Tồn tại hai dòng thông tin xuôi và ngược; triển khai qua các cấu trúc điều khiển bù nhiễu, san bằng sai lệch, và điều khiển phối hợp.
    • Nguyên tắc đa dạng tương xứng: Mức độ phức tạp và năng lực xử lý của bộ điều khiển phải tương thích với bậc và độ phức tạp của đối tượng.
    • Nguyên tắc bổ sung ngoài: Thừa nhận sự tồn tại của nhiễu môi trường tác động vào hệ thống.
    • Nguyên tắc dự trữ: Thiết lập dung sai an toàn trong vận hành hệ thống.
    • Nguyên tắc phân cấp: Tổ chức kiến trúc điều khiển nhiều lớp (dạng cây) cho các hệ thống phức hợp.
    • Nguyên tắc cân bằng nội: Cơ chế tự điều chỉnh của hệ thống để duy trì trạng thái xác lập trước các biến động.

Kỹ năng phát triển

Người học hoàn thiện các nhóm kỹ năng chuyên môn sau khi tiếp thu nội dung:

  • Kỹ năng kỹ thuật (Technical skills): Thiết lập mô hình toán học cho các đối tượng vật lý (động cơ điện một chiều DC, lò nung công nghiệp); tính toán hàm truyền đạt của mạch điện tử tích cực sử dụng bộ khuếch đại thuật toán (Op-Amp) cho các khâu P, PI, PD, PID; áp dụng bảng biến đổi Laplace để giải phương trình vi phân.
  • Kỹ năng phân tích (Analytical skills): Biến đổi tương đương sơ đồ khối phức tạp; chuyển đổi sơ đồ khối sang graph tín hiệu để xác định hàm truyền tương đương theo công thức Mason; tính toán ma trận quá độ $\Phi(t)$ và chuyển đổi hệ phương trình trạng thái về dạng chính tắc thông qua ma trận đường chéo $M$.
  • Kỹ năng tính toán ứng dụng (Practical competencies): Xác định đáp ứng thời gian $c(t)$ của hệ thống kín với các dạng tín hiệu kích thích chuẩn; đánh giá ảnh hưởng của tham số bộ điều khiển đến chỉ tiêu sai số và tính ổn định.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế phục vụ phương pháp giảng dạy diễn dịch kết hợp giải tích toán học và mô hình hóa trực quan:

  • Phương pháp tiếp cận sư phạm: Đi từ định nghĩa hình thức, mô tả quan hệ ngõ vào – ngõ ra bằng phương trình vi phân, chuyển đổi sang biểu diễn hàm truyền hoặc không gian trạng thái, sau đó cung cấp bài toán giải tích mẫu có lời giải chi tiết.
  • Bài tập và ví dụ kỹ thuật: Giáo trình tích hợp các bài toán kỹ thuật cụ thể nhằm minh họa lý thuyết:
    • Hệ thống lái xe tốc độ 100 km/h: Minh họa các khâu thu thập thông tin (mắt), xử lý thông tin (não), và tác động điều khiển (tay ga).
    • Hệ thống nhiệt độ và mức nước: So sánh giữa điều khiển nhiệt độ bàn ủi và lò sấy công nghiệp; kiểm soát bồn nước dân dụng và dây chuyền sản xuất.
    • Mạch Op-Amp hiệu chỉnh: Thiết lập hàm truyền cho mạch tỉ lệ ($K_P = R_2/R_1$), tích phân tỉ lệ ($K_P = R_2/R_1, K_I = 1/(R_1 C)$), vi phân tỉ lệ ($K_P = R_2/R_1, K_D = R_2 C$), và vi tích phân tỉ lệ PID.
    • Mô hình động cơ DC: Xác định phương trình vi phân từ định luật Kirchhoff cho mạch phần ứng ($U_ư = i_ư R_ư + L_ư \frac{di_ư}{dt} + E_ư$) và phương trình chuyển động cơ học.
  • Bài tập tính toán đại số: Bài tập rút gọn sơ đồ khối nhiều vòng hồi tiếp, chuyển đổi qua graph tín hiệu, xác định đường tiến $P_k$, vòng kín $L_i$, định thức $\Delta$, định thức con $\Delta_k$.
  • Phương pháp đánh giá: Đánh giá thông qua bài tập tự luận tính toán giải tích, khả năng thành lập ma trận trạng thái $(A, B, D)$, xác định ma trận nghịch đảo $(sI-A)^{-1}$, và tính đáp ứng thời gian $c(t) = \mathcal{L}^{-1}[R(s)G(s)]$.
  • Hướng dẫn tự học: Sinh viên cần nắm vững các công thức trong bảng biến đổi Laplace ở phần Phụ lục, thực hành từng bước các bài toán biến đổi ma trận và sơ đồ khối mẫu trước khi chuyển sang các chương thiết kế bộ điều khiển.

Điểm nổi bật và cập nhật

Nội dung giáo trình thể hiện tính hệ thống và cập nhật qua các đặc điểm kỹ thuật:

Hạng mục so sánh Lý thuyết Điều khiển Kinh điển Lý thuyết Điều khiển Hiện đại Lý thuyết Điều khiển Thông minh
Mô tả toán học Hàm truyền đạt $G(s)$ Hệ phương trình biến trạng thái $(\dot{x} = Ax + Br)$ Không bắt buộc dùng mô hình toán giải tích
Phạm vi áp dụng Tuyến tính, bất biến, 1 vào – 1 ra (SISO) Nhiều ngõ vào – nhiều ngõ ra (MIMO), biến đổi theo thời gian Hệ thống phi tuyến phức tạp, đối tượng chưa biết mô hình
Miền khảo sát Miền tần số phức ($s$, $\omega$) Miền thời gian ($t$) Dựa trên tri thức, dữ liệu học
Kỹ thuật tiêu biểu Quỹ đạo nghiệm số, Nyquist, Bode, PID Điều khiển tối ưu, Lọc Kalman, Thích nghi, Bền vững Logic mờ (Fuzzy), Mạng nơ-ron, Thuật toán di truyền (GA)

Các đặc điểm kỹ thuật nổi bật trong giáo trình gồm:

  • Tích hợp hai phương pháp biểu diễn cốt lõi: Trình bày song song phương pháp hàm truyền (áp dụng khi điều kiện đầu bằng 0, hệ SISO) và phương pháp biến trạng thái (cho phép giải bài toán với điều kiện đầu khác 0, mô tả tường minh trạng thái nội tại của hệ).
  • Chuẩn hóa quy trình biến đổi trạng thái: Cung cấp thuật toán chi tiết đưa ma trận trạng thái $A$ về dạng chính tắc thông qua nghiệm của phương trình đặc trưng $\det(sI - A) = 0$ và ma trận chuyển cơ sở $M$.
  • Mô hình hóa thực nghiệm: Trình bày phương pháp xác định hàm truyền đối tượng công nghiệp (như lò nhiệt) thông qua đáp ứng quá độ thực nghiệm khi cấp công suất bậc thang $P = 100%$.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Sinh viên đại học và cao đẳng: Sinh viên năm thứ 2 và năm thứ 3 thuộc các ngành Kỹ thuật Điều khiển và Tự động hóa, Điện tử – Viễn thông, Cơ điện tử, Kỹ thuật Robot, và Kỹ thuật Điện.
  • Kiến thức tiên quyết (Prerequisites):
    • Toán cao cấp: Giải phương trình vi phân tuyến tính hệ số hằng, phép tính tích phân hội tụ, đại số tuyến tính (phép nhân ma trận, tính định thức $\det A$, tìm ma trận nghịch đảo $A^{-1}$).
    • Vật lý & Mạch điện: Định luật Ohm, định luật Kirchhoff về điện áp và dòng điện, trở kháng phức của tụ điện ($Z_C = \frac{1}{Cs}$) và cuộn cảm ($Z_L = Ls$), phương trình động lực học vật rắn.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính, khung đề cương bài giảng và ngân hàng bài tập giải tích cho học phần Lý thuyết Điều khiển Tự động 1 và 2.
  • Kỹ sư và người tự học: Tài liệu tra cứu phương pháp toán học để thiết lập mô hình hệ động học và cấu trúc các khâu hiệu chỉnh PID, sớm/trễ pha trong công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp trực tiếp với sinh viên đại học khối ngành kỹ thuật (Điện – Điện tử, Tự động hóa, Cơ điện tử) đang theo học môn Lý thuyết điều khiển tự động, cũng như kỹ sư cần tra cứu công thức mô hình hóa hệ thống.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần hoàn thành các học phần Toán giải tích (đặc biệt là phương trình vi phân và phép biến đổi Laplace), Đại số tuyến tính (ma trận, định thức), và Lý thuyết mạch điện (phân tích mạch Op-Amp, mạch RC, định luật Kirchhoff).

3. Giáo trình này giải quyết những bài toán cơ bản nào trong điều khiển học?

Theo Chương 1, giáo trình tập trung giải quyết 2 bài toán chính: bài toán phân tích hệ thống (tìm đáp ứng và đánh giá chất lượng hệ đã biết cấu trúc, thông số) và bài toán thiết kế hệ thống (tổng hợp bộ điều khiển để đạt chỉ tiêu chất lượng). Bài toán nhận dạng hệ thống không thuộc phạm vi cuốn sách này.

4. Giáo trình trình bày những phương pháp mô tả toán học nào cho hệ thống liên tục?

Chương 2 trình bày hai phương pháp: phương pháp hàm truyền đạt $G(s)$ (sử dụng biến đổi Laplace, sơ đồ khối, graph tín hiệu với công thức Mason) và phương pháp biến trạng thái (hệ phương trình vi phân ma trận bậc nhất $\dot{x} = Ax + Br$, $c = Dx$).

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình tích hợp phần Phụ lục "Bảng biến đổi Laplace" ở trang 224, cung cấp định nghĩa toán học và các cặp biến đổi Laplace của các hàm cơ bản (hàm nấc đơn vị $u(t)$, hàm dốc RAMP $r(t)$, hàm mũ $e^{-at}$, đạo hàm, tích phân) giúp người học tra cứu trực tiếp khi giải bài tập.

Kết luận

Giáo trình Lý thuyết điều khiển tự động của ThS. Trần Thị Hoàng Oanh là tài liệu học thuật tổng hợp các nguyên lý toán học và kỹ thuật điều khiển hệ thống tuyến tính, rời rạc và phi tuyến. Lộ trình tiếp cận nội dung được chuẩn hóa: bắt đầu từ việc mô hình hóa toán học phần tử (hàm truyền đạt, không gian trạng thái), tiến hành khảo sát tính ổn định và đặc tính động học, đến thiết kế các bộ điều khiển kinh điển (PID, sớm/trễ pha) và mở rộng sang hệ thống rời rạc, phi tuyến. Người học sử dụng hệ thống bài tập giải tích và bảng tra cứu phụ lục Laplace để củng cố kỹ năng phân tích và tổng hợp hệ thống điều khiển tự động.
