TỔNG QUAN VỀ GIÁO TRÌNH LẮP RÁP VÀ CÀI ĐẶT MÁY TÍNH (MÃ MÔ ĐUN: MĐ19)

Tổng quan về giáo trình

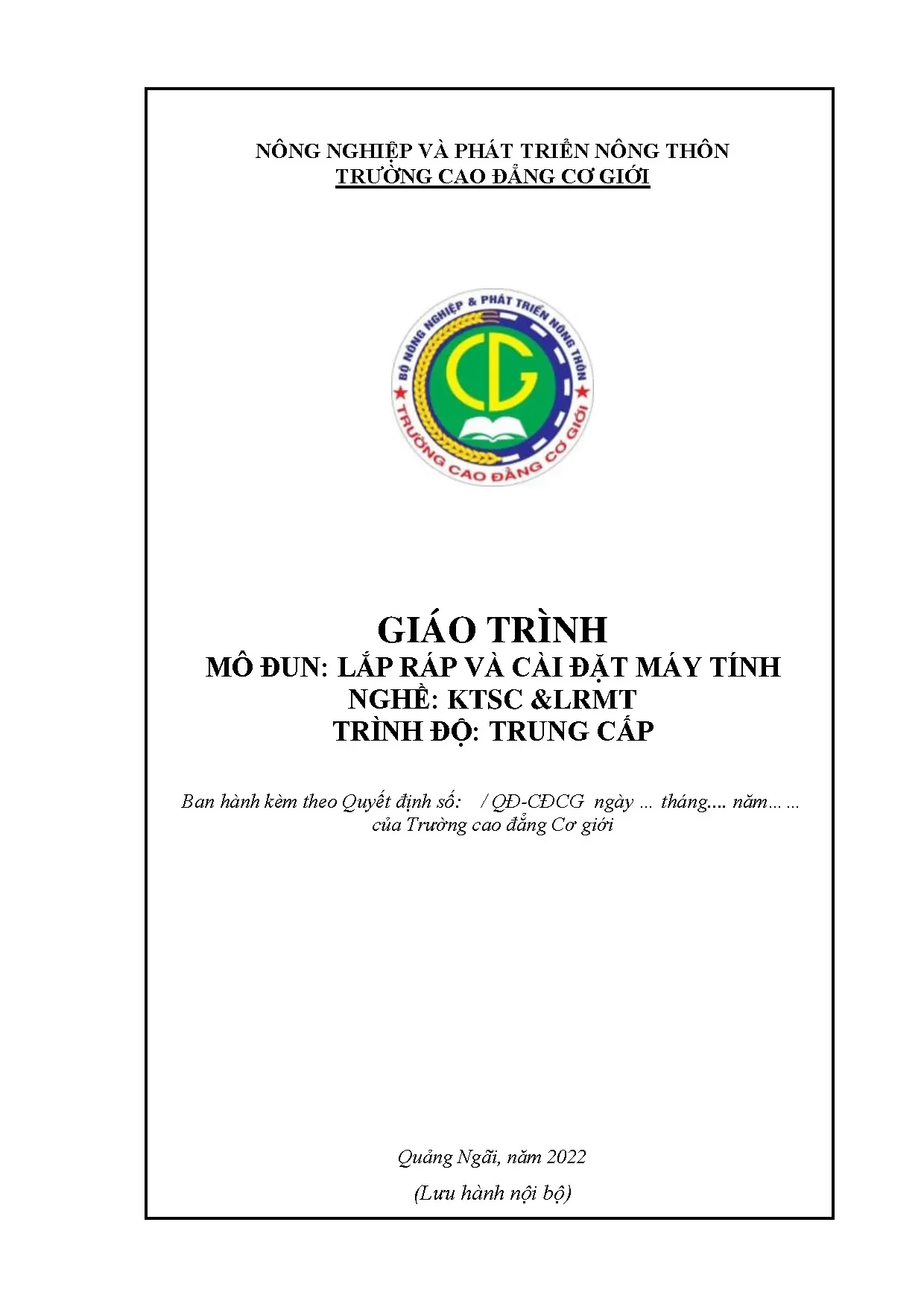

Giáo trình mô đun Lắp ráp và cài đặt máy tính (Mã mô đun: MĐ19) là tài liệu đào tạo chuyên môn nghề do Đoàn Ngọc Nghĩa chủ biên, ban hành theo Quyết định của Trường Cao đẳng Cơ giới (Quảng Ngãi) vào năm 2022 để lưu hành nội bộ. Trong chương trình khung đào tạo nghề Kỹ thuật sửa chữa & Lắp ráp máy tính (KTSC & LRMT) trình độ Trung cấp, mô đun này có khối lượng 4 tín chỉ với tổng thời lượng 105 giờ (gồm 30 giờ lý thuyết, 70 giờ thực hành/thí nghiệm và 5 giờ kiểm tra). Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các học phần cơ sở gồm Kỹ thuật điện - điện tử, Cấu trúc máy tính và Nguyên lý hệ điều hành.

Mục tiêu học tập của giáo trình được xác định rõ qua các chuẩn đầu ra:

  • Về kiến thức (A1): Hệ thống hóa tổng quan về máy vi tính, cấu trúc và chức năng của từng linh kiện phần cứng; hiểu nguyên lý tương thích thiết bị, phương pháp phân vùng lưu trữ, quy trình cài đặt hệ điều hành, trình điều khiển (driver), phần mềm ứng dụng và kỹ thuật chẩn đoán lỗi phần cứng/phần mềm.
  • Về năng lực tự chủ và trách nhiệm (C1): Xây dựng tính chủ động, nghiêm túc, tuân thủ an toàn vệ sinh công nghiệp và quy trình bảo vệ thiết bị trước tĩnh điện.

Cấu trúc tài liệu được thiết kế theo mô hình mô đun hóa gồm 6 bài học chính đi từ nhận diện linh kiện, thao tác cơ học đến cấu hình firmware, phần mềm hệ thống và bảo trì dữ liệu. Điểm đặc sắc của giáo trình là tính thực nghiệm cao với hơn 66% tổng thời lượng dành cho thực hành, tích hợp hệ thống bảng chân nguồn ATX, sơ đồ chân socket CPU, công thức tính băng thông bộ nhớ và các bảng mã lỗi kỹ thuật phục vụ trực tiếp cho công tác sửa chữa thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 6 bài học chuyên đề và 3 phần phụ lục kỹ thuật:

[Bài 1: Các thành phần máy tính] (20 giờ: 7 LT, 12 TH, 1 KT)
[Bài 2: Quy trình lắp ráp máy tính] (25 giờ: 5 LT, 19 TH, 1 KT)
[Bài 3: Thiết lập CMOS / BIOS] (10 giờ: 4 LT, 6 TH)
[Bài 4: Cài đặt hệ điều hành và Driver] (20 giờ: 5 LT, 14 TH, 1 KT)
[Bài 5: Cài đặt phần mềm ứng dụng] (20 giờ: 5 LT, 14 TH, 1 KT)
[Bài 6: Sao lưu và phục hồi hệ thống] (10 giờ: 4 LT, 5 TH, 1 KT)
[Phụ lục 1, 2, 3: Cài đặt Windows 8, Mã lỗi hệ thống, Mã âm thanh BIP]
  • Bài 1: Các thành phần máy tính (20 giờ): Trình bày chi tiết phần cứng nội vi và ngoại vi. Nội dung phân tích bo mạch chủ (Mainboard), Chipset cầu Bắc - cầu Nam, đế cắm CPU (Slot 1, Socket 462, 478, 775, AM2, 939), bộ nhớ trong (ROM BIOS, RAM SIMM/DIMM, DDR/DDR2/DDR3, bộ nhớ Cache L1/L2, chip DMA), bộ nhớ ngoài (HDD, CD-ROM, DVD-ROM/RW, Blu-ray), bộ nguồn ATX và các thiết bị ngoại vi (màn hình CRT/LCD, bàn phím, chuột bi/quang, máy in, modem, card mạng).
  • Bài 2: Quy trình lắp ráp máy tính (25 giờ): Hướng dẫn chuẩn bị dụng cụ (tuốc nơ vít 4 chấu, kìm mỏ nhọn/nhíp), biện pháp an toàn khử tĩnh điện và quy trình thực hiện 8 bước: lắp CPU/quạt làm mát, gắn RAM, cố định Mainboard vào thùng máy (Case), lắp nguồn, gắn ổ đĩa lưu trữ, cắm cáp dữ liệu và dây tín hiệu bảng điều khiển (Power, Reset, HDD LED), gắn card mở rộng (PCI/PCIe), kết nối ngoại vi và chạy thử nghiệm.
  • Bài 3: Thiết lập CMOS (10 giờ): Hướng dẫn cấu hình BIOS qua các trình đơn chức năng: Standard CMOS Setup, Advanced CMOS Setup, Chipset Features Setup, Power Management Setup và tối ưu hóa thông số khởi động.
  • Bài 4: Cài đặt hệ điều hành và các trình điều khiển (20 giờ): Kỹ thuật phân vùng đĩa cứng qua tiện ích Fdisk, thiết lập Master Boot Record (MBR), định dạng hệ thống tệp và quy trình cài đặt hệ điều hành Windows cùng trình điều khiển phần cứng (Driver).
  • Bài 5: Cài đặt các phần mềm ứng dụng (20 giờ): Quy trình cài đặt phần mềm chuyên dụng, bổ sung thành phần, gỡ bỏ ứng dụng chuẩn và giải quyết xung đột phần mềm.
  • Bài 6: Sao lưu và phục hồi hệ thống (10 giờ): Kỹ thuật sao lưu (Backup) và khôi phục (Restore) dữ liệu hệ thống bằng các tiện ích tích hợp trong hệ điều hành hoặc phần mềm chuyên dụng.
  • Phụ lục 1, 2 và 3: Hướng dẫn quy trình cài đặt hệ điều hành Windows 8 kèm Driver; bảng tra cứu chi tiết các mã lỗi hệ thống và bảng mã tín hiệu âm thanh (BEEP code) khi kiểm tra POST (Power-On Self-Test).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và nguyên lý vận hành phần cứng máy tính:

  • Điện áp và phân phối nguồn ATX: Phân tích quy chuẩn nguồn 20 chân và 24 chân, giải thích chức năng từng đường dây điện áp: $+3.3\text{V}$ (dây cam), $+5\text{V}$ (dây đỏ), $+12\text{V}$ (dây vàng), $-12\text{V}$ (dây xanh sẫm), $-5\text{V}$ (dây trắng), $+5\text{VSB}$ (nguồn cấp trước - dây tím), chân lệnh mở nguồn $\text{PS_ON}$ (dây xanh lá) và tín hiệu bảo vệ $\text{PWRGOOD}$ (dây xám, điện áp $> 3\text{V}$).
  • Cấu trúc vi xử lý và luồng dữ liệu: Xác định mối quan hệ giữa tốc độ xử lý CPU, xung hệ thống và hệ số nhân xung nhịp ($\text{Tốc độ CPU} = \text{Xung hệ thống} \times \text{Clock ratio}$); vai trò của bộ nhớ đệm Cache L1/L2, công nghệ siêu phân luồng (Hyper-Threading) và quy ước ký hiệu vi xử lý Intel (Core i đời 1, đời 2 với các hậu tố K, S, T, M, QX, U).
  • Nguyên lý bộ nhớ và tính toán băng thông: Phân biệt cơ chế truyền dữ liệu của SDR-SDRAM (1 bit/xung nhịp), DDR-SDRAM (chuyển đổi ở 2 cạnh xung nhịp - Double Pump), DDR2 và DDR3. Xây dựng công thức tính băng thông lý thuyết: $$\text{Băng thông (Bandwidth)} = \text{Tốc độ Bus} \times 8\text{ byte}$$ Ví dụ: RAM DDR-400 có băng thông $400 \times 8 = 3200\text{ MB/s}$ (ký hiệu PC-3200).
  • Cấu trúc lưu trữ vật lý và logic của đĩa từ: Cách tính dung lượng ổ cứng: $$\text{Dung lượng} = \text{Số Head} \times \text{Số Cylinder} \times \text{Số Sector/Track} \times \text{Số mặt} \times 512\text{ byte}$$ Nguyên lý cấu trúc logic đĩa cứng bao gồm Master Boot Record (MBR - sector đầu tiên chứa bảng phân vùng Partition Table 64 byte chia tối đa 4 phân vùng chính), Boot Sector, các bảng định vị tệp (FAT12, FAT16, FAT32) và Root Directory.

Kỹ năng phát triển

Chương trình rèn luyện 3 nhóm kỹ năng cốt lõi:

  • Kỹ năng kỹ thuật (Technical skills): Thao tác cắm bộ vi xử lý chuẩn ZIF (Zero Insertion Force) góc $65^\circ - 90^\circ$ trên Socket 478 và chốt khóa Socket 775; kỹ thuật bôi keo tản nhiệt; lắp đặt RAM DIMM đúng rãnh chốt; đấu nối đúng sơ đồ chân dây tín hiệu mặt trước vỏ máy (Front Panel).
  • Kỹ năng phân tích (Analytical skills): Phân tích sự tương thích giữa CPU, Chipset bo mạch chủ và thế hệ RAM; đọc hiểu thông số kỹ thuật đĩa từ, ổ đĩa quang (tốc độ chuẩn $1\text{X}$ của CD là $150\text{ KB/s}$, của DVD là $1.25\text{ MB/s}$); chẩn đoán nguyên nhân lỗi phần cứng thông qua việc phân tích mã âm thanh BEEP phát ra từ loa bo mạch chủ.
  • Năng lực thực hành chuyên môn (Practical competencies): Phân vùng đĩa cứng bằng lệnh Fdisk, khôi phục MBR bị lỗi qua lệnh fdisk /mbr, định dạng cấp cao qua lệnh Format [ổ đĩa] /s; cài đặt hoàn chỉnh hệ điều hành, cấu hình thiết bị vào/ra (I/O) và xây dựng kế hoạch sao lưu định kỳ.

Phương pháp giảng dạy và học tập

Giáo trình quy định cụ thể phương pháp giảng dạy tích cực kết hợp giữa thuyết trình lý thuyết và thao tác mẫu trực tiếp trên thiết bị phần cứng tại xưởng.

[Hoạt động giảng dạy]                      [Hoạt động người học]
- Diễn giảng, vấn đáp, dạy học vấn đề      - Đọc trước giáo trình, chuẩn bị bài
- Phân tích sơ đồ mạch, bảng mã lỗi        - Thao tác phần mềm: BIOS, Fdisk, OS
  • Tiếp cận sư phạm: Người dạy đóng vai trò hướng dẫn quy trình, thao tác mẫu trên từng công đoạn (như lắp ráp linh kiện, phân vùng đĩa, cài đặt driver, thiết lập BIOS). Người học chủ động nghiên cứu tài liệu trước khi lên lớp, ghi nhớ các đại lượng kỹ thuật, thông số chân cắm và tiến hành thực hành cá nhân hoặc làm việc theo nhóm.
  • Hệ thống bài tập và thực hành: Sau mỗi bài học có hệ thống bài tập đánh giá năng lực gồm 11 câu hỏi tổng hợp:
    • Câu hỏi phân tích cấu tạo, chức năng thiết bị nội vi và ngoại vi.
    • Bài tập tính toán tốc độ Bus từ băng thông RAM (DDR2 PC2-5300, DDR2 PC2-3200, DDR3 PC3-6400, DDR3 PC3-8500, DDR3 PC3-12800).
    • Phân loại và nhận dạng thông số các dòng vi xử lý Intel (Core i7-3930K, Core i7-4770, Core i5-670, Core i5-3330, Core i5-3570K, Core i3-2120, Core i3-3240).
    • Thao tác lắp ráp trên hệ thống máy tính thực tế.
  • Điều kiện thực hiện:
    • Phòng học chuyên môn hóa và nhà xưởng đạt chuẩn kỹ thuật phần cứng.
    • Trang thiết bị: Máy chiếu đa phương tiện, máy vi tính thực hành, bo mạch chủ, CPU, RAM, ổ cứng HDD, ổ quang, bộ nguồn ATX, vỏ máy.
    • Dụng cụ an toàn: Tuốc nơ vít 4 chấu, kìm mỏ nhọn/nhíp, vòng khử tĩnh điện có nối đất, bàn gỗ cách điện.
  • Phương pháp đánh giá: Áp dụng theo quy chế đào tạo Trung cấp chính quy ban hành kèm theo Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động – Thương binh và Xã hội:
    • Đánh giá quá trình (40% tổng điểm): Điểm kiểm tra thường xuyên (hệ số 1, kiểm tra miệng/tự luận sau mỗi 10 giờ) kết hợp điểm kiểm tra định kỳ (hệ số 2, tự luận và thực hành sau mỗi 20 giờ).
    • Đánh giá kết thúc mô đun (60% tổng điểm): Bài thi tổng hợp gồm phần thi lý thuyết tự luận và thực hành trực tiếp trên thiết bị phần cứng sau 105 giờ học.
    • Thang điểm đánh giá: Chấm theo thang điểm 10, làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh sự chuyển giao công nghệ phần cứng máy tính qua nhiều thời kỳ, giúp người học nắm bắt toàn diện cả thiết bị truyền thống lẫn các chuẩn giao tiếp hiện đại:

Thành phần phần cứng Chuẩn công nghệ cũ Chuẩn công nghệ chuyển tiếp / Hiện đại
Đế cắm CPU Slot 1, Socket 462 Socket 478, Socket 775, Socket AM2, 939
Giao diện bộ nhớ RAM SIMM (30-pin, 72-pin), SDR-SDRAM DIMM (168-pin, 184-pin, 240-pin DDR2, DDR3)
Giao tiếp lưu trữ HDD Cáp IDE/ATA 40-pin (33 đến 133 MB/s) Cáp SATA 7-pin, cáp nguồn 15-pin
Khe cắm mở rộng ISA 16-bit, EISA, VESA, AGP PCI, PCI Express (tốc độ cao)
Lưu trữ quang học CD-ROM (650-800 MB) DVD-ROM/RW, DVD Multi, Blu-ray (laser 405nm), HD DVD

Các cập nhật kỹ thuật đáng chú ý:

  • Chi tiết hóa thế hệ vi xử lý Intel: Cung cấp bảng mã hóa ý nghĩa ký tự các dòng CPU Intel Core i thế hệ 1 và thế hệ 2, giúp người học phân biệt các dòng vi xử lý dựa vào điện năng tiêu thụ và mục đích thiết kế (từ dòng máy bàn hiệu năng cao mở khóa xung nhịp K đến các dòng tiết kiệm điện năng U, L, P, E).
  • Hệ thống hóa thiết bị ngoại vi và viễn thông: Làm rõ nguyên lý chuyển đổi tín hiệu số (Digital) sang tín hiệu tương tự (Analog) thông qua kỹ thuật điều chế/giải điều chế AM của Modem, cùng các chuẩn kết nối PS/2, USB và LPT máy in.
  • Tài liệu tham khảo chuyên ngành được chuẩn hóa: Nội dung giáo trình được đối chiếu và tham khảo từ các công trình đào tạo phần cứng uy tín:
    • Hướng Dẫn Kỹ thuật lắp ráp, cài đặt nâng cấp bảo trì máy vi tính đời mới – Tác giả Nguyễn Nam Thuận, Lữ Đức Hào (NXB Giao thông vận tải).
    • Lắp Ráp, Cài Đặt & Nâng Cấp Máy Tính – Bill Zoellick, Greg Riccardi (Xuân Toại dịch, NXB Thống kê).
    • Hướng Dẫn Lắp Ráp Và Xử Lý Sự Cố Máy Tính Tại Nhà – Tác giả Nguyễn Cường Thanh (NXB Thống kê).
    • Nâng Cấp, Bảo Trì Và Xử Lý Các Sự Cố Phần Cứng Máy Tính (Tập 1, 2) – Tác giả Michael Miller (KS. Thanh Nguyên và Nhóm I-Book dịch, NXB Thống kê).
    • Giới Thiệu & Chọn Lựa Phần Cứng Máy Tính – Tác giả Công Bình (NXB Thống kê).
    • Quản Trị, Bảo Trì Và Gỡ Rối Các Sự Cố Hệ Điều Hành Windows XP – Tác giả Martin Grasdal (Nhóm I-Book dịch, NXB Thống kê).

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên hệ Trung cấp nghề Kỹ thuật sửa chữa & Lắp ráp máy tính (KTSC & LRMT). Đồng thời, tài liệu là nguồn học liệu tham khảo cho sinh viên các ngành Công nghệ thông tin, Kỹ thuật mạng, Điện tử máy tính thuộc các hệ đào tạo Cao đẳng và Đại học trong khối trường kỹ thuật.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng trong chương trình khung:
    • Kỹ thuật điện tử (MH13) và Kỹ thuật đo lường (MH12): Đọc hiểu các đại lượng điện áp ($\pm 3.3\text{V}, \pm 5\text{V}, \pm 12\text{V}$), công suất và an toàn tĩnh điện.
    • Kiến trúc máy tính (MH15): Nắm rõ chức năng của CPU, hệ thống Bus, bộ nhớ trong và các cổng I/O.
    • An toàn vệ sinh công nghiệp (MH11): Quy tắc bảo hộ lao động và thao tác phòng cháy, chống giật điện tại xưởng máy.
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm khung đề cương chi tiết để tổ chức bài giảng lý thuyết 30 giờ và thiết kế 70 giờ bài tập thực hành mẫu tại phòng máy.
  • Người tự học và kỹ thuật viên: Dành cho kỹ thuật viên bảo trì phần cứng, quản trị viên hệ thống mạng sơ cấp cần tra cứu sơ đồ chân nguồn ATX, bảng mã lỗi BIOS, nguyên lý phân vùng đĩa Fdisk và các bước chẩn đoán sự cố hệ thống.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn phục vụ chính thức cho sinh viên trình độ Trung cấp nghề Kỹ thuật sửa chữa & Lắp ráp máy tính (KTSC & LRMT), sinh viên khối ngành kỹ thuật phần cứng CNTT và các kỹ thuật viên cần củng cố kiến thức lắp ráp, chẩn đoán lỗi máy tính.

2. Người học cần đáp ứng các kiến thức nền tảng nào trước khi học mô đun?

Người học cần tích lũy kiến thức từ các học phần: Kỹ thuật điện tử, Kỹ thuật đo lường, Kiến trúc máy tính, Kỹ thuật xung số và An toàn vệ sinh công nghiệp để hiểu rõ về dòng điện tĩnh, sơ đồ chân linh kiện và cấu trúc vi xử lý.

3. Điểm khác biệt của giáo trình này so với các tài liệu thông thường là gì?

Tài liệu được xây dựng theo tỷ lệ thực hành chiếm 66,7% (70/105 giờ), tích hợp chính xác các bảng thông số kỹ thuật đo lường thực tế (bảng màu dây nguồn ATX, sơ đồ socket 478/775, công thức tính băng thông RAM, cấu trúc sector MBR/FAT) và kèm theo 3 phụ lục chuyên sâu về mã lỗi hệ thống và mã âm thanh BEEP.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần nghiên cứu lý thuyết linh kiện ở Bài 1, nắm vững nguyên tắc an toàn chống tĩnh điện và trình tự 8 bước lắp ráp cơ học ở Bài 2 trước khi thao tác thực tế. Đồng thời, cần thực hiện đầy đủ các bài tập tính toán băng thông bộ nhớ và giải quyết sự cố theo từng tình huống mô phỏng.

5. Có những tài liệu bổ trợ nào kèm theo giáo trình?

Kèm theo giáo trình là hệ thống học liệu gồm: Tài liệu hướng dẫn mô đun lắp ráp và cài đặt máy tính, tài liệu hướng dẫn bài học và bài tập thực hành, hệ thống máy chiếu, dụng cụ thực hành (vòng khử tĩnh điện, bộ dụng cụ mở máy) và 3 phần phụ lục hướng dẫn cài đặt Windows 8, tra cứu mã lỗi hệ thống và mã BEEP.

Kết luận

Giáo trình mô đun Lắp ráp và cài đặt máy tính (MĐ19) cung cấp hệ thống kiến thức hoàn chỉnh về phần cứng máy vi tính, kết hợp logic giữa lý thuyết kiến trúc thiết bị và quy trình thao tác kỹ thuật thực tế. Tài liệu định hình lộ trình học tập mạch lạc qua 6 giai đoạn: từ khảo sát linh kiện $\rightarrow$ lắp ráp cơ học $\rightarrow$ thiết lập firmware BIOS $\rightarrow$ cài đặt hệ điều hành và driver $\rightarrow$ cài đặt phần mềm ứng dụng $\rightarrow$ sao lưu và phục hồi dữ liệu.

Sau khi hoàn thành mô đun này, người học có đủ điều kiện tiên quyết để tiếp tục các học phần chuyên sâu tiếp theo trong chương trình khung đào tạo, bao gồm: Sửa chữa máy tính (MĐ20), Sửa chữa bộ nguồn (MĐ21), Kỹ thuật sửa chữa màn hình (MĐ22) và Sửa chữa máy in & thiết bị ngoại vi (MĐ23).
