THÔNG TIN THƯ MỤC VÀ NỘI DUNG GIÁO TRÌNH KỸ THUẬT ĐIỆN – ĐIỆN TỬ (MÃ MÔ ĐUN: MĐ 08 / MH38)

Tổng quan về giáo trình (250-300 từ)

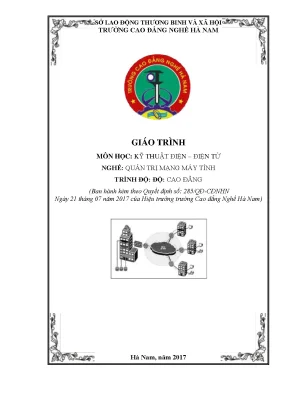

Giáo trình môn học Kỹ thuật Điện – Điện tử (Mã tài liệu: MH38, Mã mô đun: MĐ 08) do tác giả Nguyễn Quốc Tuấn biên soạn, được ban hành chính thức theo Quyết định số 285/QĐ-CĐNHN ngày 21 tháng 07 năm 2017 của Hiệu trưởng Trường Cao đẳng Nghề Hà Nam. Tài liệu được thiết kế riêng cho chương trình đào tạo nghề Quản trị Mạng Máy tính ở trình độ Cao đẳng. Trong khung chương trình đào tạo nghề quốc gia, mô đun này được bố trí giảng dạy ngay sau khi sinh viên hoàn thành các môn học chung và trước khi tiếp cận các mô đun cơ sở nghề và chuyên môn mạng chuyên sâu.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị hệ thống kiến thức nền tảng và kỹ năng kỹ thuật cốt lõi:

  • Trình bày chính xác các khái niệm, ký hiệu quy ước, tính chất vật lý, nguyên lý làm việc của mạch điện và các linh kiện điện tử thông dụng.
  • Vận dụng các định luật cơ bản (Ohm, Kirchhoff) để tính toán, phân tích thông số mạch điện một chiều và xoay chiều.
  • Nhận diện, kiểm tra tình trạng kỹ thuật và giải thích nguyên lý hoạt động của các linh kiện bán dẫn, vi mạch số và các module chức năng.
  • Rèn luyện kỹ năng thực hành: lựa chọn và sử dụng mỏ hàn để tạo mối hàn đạt tiêu chuẩn kỹ thuật; sử dụng thành thạo đồng hồ vạn năng (VOM); lắp ráp hoàn chỉnh các mạch điện tử ứng dụng cơ bản.
  • Thiết lập tác phong làm việc khoa học, tuân thủ nghiêm ngặt các quy định về an toàn lao động cho người và thiết bị.

Giáo trình có tổng thời lượng 75 giờ, bao gồm 20 giờ lý thuyết, 52 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra. Tỷ trọng thực hành chiếm 69,3% tổng khối lượng học tập, phản ánh phương pháp tiếp cận gắn liền lý thuyết với thao tác kỹ thuật thực tế trên các thiết bị mạng và phần cứng máy tính.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 4 bài học chính với tiến trình logic từ cơ sở vật lý vi mô đến linh kiện và hệ thống mạch ứng dụng:

  1. Bài 1: Các khái niệm và định luật cơ bản về mạch điện (12 giờ: 5 LT, 7 TH)

    • Cung cấp cơ sở vật chất về cấu tạo nguyên tử, điện tích, định luật Coulomb ($F = k \cdot \frac{|q_1 q_2|}{\varepsilon r^2}$).
    • Định nghĩa dòng điện ($I = Q/t$), điện áp, các nguồn điện một chiều (pin khô 1,5V, pin Ni-Cd 1,2V, ắc quy chì/kiềm 2V/hộc).
    • Thiết lập các định luật cơ bản: Định luật Ohm ($I = U/R$), Định luật Kirchhoff 1 về dòng điện tại nút ($\sum I = 0$, hệ quả của bảo toàn điện tích) và Định luật Kirchhoff 2 về điện áp trong vòng kín ($\sum U = 0$, hệ quả của bảo toàn năng lượng).

  2. Bài 2: Linh kiện điện tử (22 giờ: 6 LT, 15 TH, 1 KT)

    • Linh kiện thụ động: Điện trở (than, màng kim loại, oxit kim loại, dây quấn, chiết áp), Tụ điện (gốm, mica, polistiren, điện phân, tụ xoay), Cuộn cảm lõi không khí/ferrite/sắt lá.
    • Vật lý bán dẫn: Vùng năng lượng ($E_g = 1{,}12\text{ eV}$ của Si, $E_g = 0{,}72\text{ eV}$ của Ge), chất bán dẫn thuần, bán dẫn tạp chất loại n (hạt tải đa số electron) và loại p (hạt tải đa số lỗ trống), cơ chế tiếp xúc p-n, dòng khuếch tán ($I_{kt}$) và dòng trôi ($I_{tr}$).
    • Linh kiện tích cực và mạch phân cực:
      • Diode: Chỉnh lưu, Zener, LED, Diode biến dung (Varicap); mạch chỉnh lưu bán kỳ, toàn kỳ có điểm giữa và toàn kỳ dạng cầu.
      • Transistor lưỡng cực (BJT): Cấu tạo npn/pnp, các chế độ ngưng dẫn, khuếch đại, bão hòa; hệ thức $I_E = I_B + I_C$; các phương pháp phân cực bằng dòng cố định, cầu chia áp và hồi tiếp điện thế; xác định điểm làm việc tĩnh $Q(I_B, I_C, U_{CE})$ trên đường tải tĩnh.
      • Transistor trường (FET): JFET kênh n/p, DMOSFET (kênh có sẵn) và EMOSFET (kênh cảm ứng); công thức đặc tuyến truyền đạt $I_D = I_{DSS}(1 - U_{GS}/U_{GSoff})^2$ và $I_D = K[V_{GS} - V_{GS(th)}]^2$.
      • Transistor đơn tiếp giáp (UJT): Nguyên lý vùng điện trở âm và mạch tạo dao động xung tam giác/mũ nhọn.
      • Nhóm Thyristor: Cấu tạo 4 lớp p-n-p-n, nguyên lý làm việc và đặc tính V-A của SCR, DIAC và TRIAC.

  3. Bài 3: Các module chức năng (Thuộc phần kỹ thuật xung số)

    • Hệ thống mã hóa thập phân và mã BCD (BCD tự nhiên, BCD số học, BCD có trọng số và không trọng số).
    • Mạch chọn kênh (Multiplexer - MUX) và phân kênh (Demultiplexer - DEMUX).
    • Bộ chuyển đổi tín hiệu tương tự sang số (A/D) và số sang tương tự (D/A) với các tham số về độ chính xác và tốc độ chuyển đổi.
    • Bộ nhớ chỉ đọc (ROM): Cấu trúc truy cập trực tiếp, dung lượng, tốc độ và tính duy trì dữ liệu.

  4. Bài 4: Các mạch điện tử ứng dụng (26 giờ: 5 LT, 20 TH, 1 KT)

    • Mạch Flip-Flop: RS Flip-Flop, JK Flip-Flop làm phần tử nhớ cơ bản.
    • Thanh ghi dịch (Shift Register): Lưu trữ dữ liệu, chuyển đổi nối tiếp sang song song và ngược lại.
    • Bộ đếm (Counter): Thiết kế bộ đếm đồng bộ và không đồng bộ (đếm lên, đếm xuống) dựa trên bảng trạng thái logic.
TIẾN TRÌNH NỘI DUNG GIÁO TRÌNH:
[Bài 1: Định luật mạch điện (Ohm, Kirchhoff)]
[Bài 2: Linh kiện rời rạc (R-L-C, Diode, BJT, FET, Thyristor)]
[Bài 3: Các module chức năng (BCD, MUX/DEMUX, ROM, ADC/DAC)]
[Bài 4: Mạch số ứng dụng (Flip-Flop, Shift Register, Counter)]

Kiến thức nền tảng được xây dựng

  • Cơ sở điện từ học: Cấu trúc hạt nhân nguyên tử, tương tác tĩnh điện, chuyển dời electron tự do tạo dòng điện, hiện tượng cảm ứng điện từ và trễ pha dòng điện $90^\circ$ trên cuộn cảm.
  • Vật lý chất rắn và tiếp xúc p-n: Cơ chế tái hợp cặp electron - lỗ trống, thế tiếp xúc $U_{tx}$, điện áp ngưỡng mở thuận ($0{,}7\text{V}$ cho Si, $0{,}3\text{V}$ cho Ge), điện áp đánh thủng Zener và hiệu ứng điện trường điều khiển kênh dẫn trong FET.
  • Lý thuyết phân tích mạch: Thiết lập phương trình mạng điện theo KCL và KVL; phương pháp xác định đường tải tĩnh một chiều để thiết lập điểm phân cực $Q$ chống méo tín hiệu.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện hình dáng và mã vạch màu điện trở; đo đạc kiểm tra thông mạch, điện áp DC/AC, dòng điện và kiểm tra linh kiện (Diode, BJT, Tụ điện) bằng đồng hồ VOM; thao tác hàn linh kiện trên bo mạch.
  • Kỹ năng phân tích (Analytical skills): Tính toán dòng, áp trên các nhánh mạch; phân tích dạng sóng chỉnh lưu, sóng xén điều khiển pha qua TRIAC; giải mã bảng trạng thái logic của mạch đếm và Flip-Flop.
  • Năng lực thực hành ứng dụng (Practical competencies): Đấu nối và vận hành mạch đèn chiếu sáng khẩn cấp dùng SCR, mạch điều chỉnh độ sáng đèn AC dùng DIAC - TRIAC, mạch lọc gợn sóng ngõ ra nguồn DC và hệ thống chuyển mạch logic.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm kết hợp chặt chẽ giữa giảng dạy lý thuyết chuyên ngành và huấn luyện kỹ năng nghề:

  • Phương pháp tiếp cận sư phạm: Cung cấp tiên đề lý thuyết ngắn gọn (20 giờ), sau đó chuyển trực tiếp sang thực hành nhận dạng, đo kiểm và lắp ráp (52 giờ). Người học được hướng dẫn phân tích hiện tượng vật lý thông qua các sơ đồ mạch nguyên lý trước khi tiến hành đấu nối thực tế.
  • Hệ thống bài tập và thực hành xưởng:
    • Đo lường cơ bản: Sử dụng đồng hồ VOM cơ học (gồm khối chỉ thị kim, khối chuyển mạch lựa chọn thang đo, bộ phận hiệu chỉnh 0 $\Omega$) để đo điện trở, kiểm tra cực tính và điện áp nguồn AC/DC.
    • Khảo sát linh kiện: Xác định cực Anode, Cathode của Diode; chân E, B, C của BJT; chân G, D, S của FET; chân A1, A2, G của TRIAC.
    • Lắp ráp mạch ứng dụng: Lắp đặt mạch nạp ắc quy tự động kết hợp đèn khẩn cấp khi mất điện dùng SCR; mạch chỉnh lưu kép điều chỉnh góc kích qua biến trở VR và tụ C; mạch đèn tự động dùng quang trở (LDR) phối hợp DIAC - TRIAC.
    • Mạch số: Khảo sát bảng trạng thái Flip-Flop, đo dạng sóng xung chuyển đổi của thanh ghi dịch và bộ đếm nhị phân.
  • Phương pháp đánh giá kết quả:
    • Đánh giá quá trình: 3 bài kiểm tra định kỳ phân bổ sau các bài học chính (Bài 2 và Bài 4), chấm điểm dựa trên kỹ năng thao tác VOM, độ chính xác của bảng số liệu đo và kỹ thuật mối hàn.
    • Đánh giá kết thúc mô đun: Kiểm tra lý thuyết tổng hợp kết hợp bài thực hành lắp ráp, đo kiểm mạch điện hoàn chỉnh theo barem an toàn và thời gian quy định.
  • Hướng dẫn tự học: Sinh viên giải các bài tập tính toán dòng áp Kirchhoff tại nhà, rèn luyện kỹ năng đọc trị số linh kiện qua vạch màu và tra cứu datasheet thông số giới hạn ($I_{Cmax}, V_{BR}, P_{tot}, dv/dt, di/dt$) của linh kiện bán dẫn.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình Kỹ thuật Điện – Điện tử (MH38) sở hữu các đặc điểm biên soạn chuyên biệt, đáp ứng đúng yêu cầu của khung chương trình đào tạo nghề:

  • Tối ưu hóa cho ngành Quản trị Mạng: Khác với giáo trình kỹ thuật điện tổng quát cho ngành điện công nghiệp, tài liệu này tinh giản các phần tính toán điện trường phức tạp, tập trung trực tiếp vào các linh kiện và mạch bán dẫn/xung số phục vụ trực tiếp cho phần cứng thiết bị mạng (Router, Switch, Bộ lưu điện UPS, Card mạng NIC, Bộ chuyển đổi nguồn xung Switching).
  • Tích hợp sâu khối kiến thức Kỹ thuật xung số: Đưa trực tiếp các module mạch số hiện đại vào chương trình (Mã hóa BCD, Multiplexer/Demultiplexer, Bộ nhớ ROM, Chuyển đổi tín hiệu ADC/DAC, Flip-Flop và Shift Register). Đây là khối kiến thức cầu nối trực tiếp giúp sinh viên hiểu rõ cấu trúc vi xử lý và nguyên lý truyền dẫn dữ liệu số trong mạng máy tính.
  • Tính ứng dụng kỹ thuật cao: Mọi linh kiện bán dẫn (UJT, SCR, DIAC, TRIAC, Varicap, Zener) đều đi kèm sơ đồ mạch ứng dụng thực tế cụ thể (mạch dao động đa hài quét điện thế, mạch bảo vệ quá áp cho LED, mạch chuyển mạch công suất không tiếp điểm).
  • Hướng dẫn thao tác kỹ thuật chuẩn xác: Cung cấp quy trình từng bước khi dùng đồng hồ đo kim VOM, từ thao tác chập que đo chỉnh chiết áp về 0 $\Omega$ đến nguyên tắc chọn thang đo từ lớn đến nhỏ để bảo vệ đồng hồ khỏi bị quá tải dòng/áp.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên đào tạo chính quy: Sinh viên năm thứ nhất hoặc đầu năm thứ hai hệ Cao đẳng nghề ngành Quản trị Mạng Máy tính, theo chương trình đào tạo ban hành kèm Quyết định 285/QĐ-CĐNHN.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học văn hóa/chung trong chương trình cao đẳng nghề, nắm được kiến thức Vật lý đại cương về điện học (cấu tạo nguyên tử, dòng điện, điện trường) và Toán học cơ bản (đại số giải hệ phương trình tuyến tính để giải mạch Kirchhoff).
  • Giảng viên chuyên ngành: Được sử dụng làm tài liệu giảng dạy chuẩn mực để lập giáo án lý thuyết, biên soạn bảng hướng dẫn thực hành (phiếu công nghệ), chuẩn bị vật tư xưởng (linh kiện R-L-C, bộ nguồn DC, máy biến áp, VOM, mỏ hàn, IC số) và xây dựng đề thi đánh giá kết thúc mô đun.
  • Kỹ thuật viên phần cứng và tài liệu tham khảo: Dùng làm sổ tay kỹ thuật tra cứu nhanh về nguyên lý làm việc của linh kiện, cách kiểm tra hỏng hóc linh kiện bán dẫn và phương pháp phân tích sơ đồ mạch cấp nguồn trong các thiết bị viễn thông và máy tính.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu được biên soạn phục vụ sinh viên trình độ Cao đẳng nghề ngành Quản trị Mạng Máy tính, đồng thời phù hợp làm tài liệu tham khảo cho kỹ thuật viên sửa chữa phần cứng máy tính và thiết bị ngoại vi.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên cần nắm vững kiến thức vật lý phổ thông về điện tích, định luật Coulomb, điện trở và các phép toán giải hệ phương trình đại số cơ bản để tính toán các đại lượng trong mạch Kirchhoff.

3. Giáo trình này có điểm gì khác biệt so với giáo trình Điện tử tổng quát?

Giáo trình tập trung vào các linh kiện bán dẫn và vi mạch xung số (ROM, ADC/DAC, Thanh ghi dịch, Mux/Demux) có liên hệ trực tiếp đến kiến trúc phần cứng và thiết bị mạng, giảm tải phần lý thuyết trường điện từ và máy điện công nghiệp.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp đọc lý thuyết nguyên lý phân cực linh kiện (BJT, FET, SCR), sau đó tự vẽ lại đường tải tĩnh, giải bài tập nút/vòng mạch Kirchhoff và thực hành trực tiếp kỹ năng đo kiểm linh kiện trên đồng hồ vạn năng VOM.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình tích hợp sẵn hệ thống bảng hướng dẫn thực hành chi tiết ở cuối mỗi bài, bao gồm bảng ghi số liệu đo VOM, bảng mã vạch màu điện trở và sơ đồ chân vi mạch phục vụ các buổi thí nghiệm xưởng.

Kết luận (150 từ)

Giáo trình Kỹ thuật Điện – Điện tử (Mã mô đun: MĐ 08) của Trường Cao đẳng Nghề Hà Nam là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức từ mạch điện cơ bản, linh kiện bán dẫn rời rạc (Diode, BJT, FET, UJT, Thyristor) đến các cấu trúc mạch xung số (Flip-Flop, MUX, ROM, ADC/DAC, Bộ đếm). Lộ trình học tập được thiết kế mạch lạc, đi từ nhận biết linh kiện, đo đạc kiểm tra thông số bằng đồng hồ VOM đến lắp ráp các mạch ứng dụng thực tế. Giáo trình đóng vai trò là khối kiến thức cơ sở bắt buộc, đảm bảo người học có đủ năng lực phần cứng để tiếp thu các mô đun kỹ thuật mạng máy tính chuyên sâu tiếp theo.
