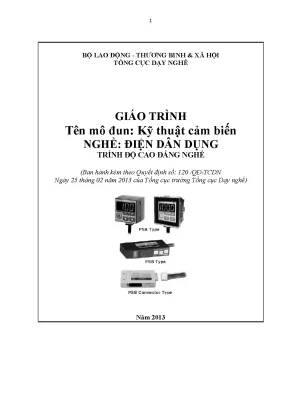

THÔNG TIN TỔNG QUAN VÀ MÔ TẢ KHOA HỌC GIÁO TRÌNH KỸ THUẬT CẢM BIẾN (MÃ MÔ ĐUN: MĐ27)

Tổng quan về giáo trình

Giáo trình Kỹ thuật cảm biến (Mã mô đun: MĐ27) là tài liệu giảng dạy chính thức thuộc chương trình đào tạo nghề Điện dân dụng ở trình độ Cao đẳng nghề. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (nay thuộc Bộ Lao động - Thương binh & Xã hội), do tập thể giảng viên Khoa Điện – Điện tử, Trường Cao đẳng nghề Bách Nghệ Hải Phòng biên soạn dưới sự chủ biên của Kỹ sư Mai Ngọc Phong.

                  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ ĐIỆN DÂN DỤNG (CĐN)

Về vị trí trong chương trình, mô đun MĐ27 được xếp sau nhóm các môn học chung và các học phần cơ sở chuyên ngành. Tài liệu đóng vai trò cầu nối chuyển tiếp từ kiến thức điện tử, đo lường sang kỹ thuật điều khiển tự động hóa trong dân dụng và công nghiệp.

Mục tiêu học tập của giáo trình được xác định trên ba phương diện:

  • Kiến thức: Trình bày được cấu tạo, đặc tính kỹ thuật và nguyên lý làm việc của các họ cảm biến đo lường đại lượng không điện.
  • Kỹ năng: Thiết kế được sơ đồ mạch đo cơ bản; lắp ráp hoàn chỉnh mạch điều khiển ứng dụng cảm biến; thực hiện quy trình kiểm tra, hiệu chỉnh, vận hành và sửa chữa/thay thế cảm biến đúng tiêu chuẩn kỹ thuật.
  • Thái độ: Rèn luyện tính cẩn thận, tỉ mỉ và tuân thủ các quy chuẩn an toàn điện trong thao tác kỹ thuật.

Cấu trúc giáo trình gồm 10 bài học chuyên đề, kết hợp giữa mô tả lý thuyết vật lý bán dẫn, kỹ thuật mạch khuếch đại đo lường và hướng dẫn quy trình kiểm tra thực nghiệm đối với các linh kiện cảm biến thương mại trên thị trường.

Nội dung kiến thức cốt lõi

                             HỆ THỐNG KIẾN THỨC MÔ ĐUN MĐ27

Các chương và chủ đề chính

Nội dung giáo trình được triển khai tuần tự qua 10 bài chuyên đề kỹ thuật:

  • Bài 1: Khái niệm chung về cảm biến (Mã bài: MĐ 27.01): Định nghĩa cảm biến là thiết bị chuyển đổi đại lượng không điện ($m$) thành tín hiệu điện ($s$). Phân tích các hiệu ứng vật lý nền tảng: hỏa điện, áp điện, cảm ứng điện từ, quang dẫn, quang phát xạ, quang điện tiếp giáp P-N và nhiệt điện. Trình bày các cấu hình mạch xử lý tín hiệu bao gồm mạch khuếch đại đảo, mạch khuếch đại không đảo, mạch lặp lại điện áp, mạch khuếch đại vi sai và mạch cầu Wheatstone. Phân loại cảm biến và các yếu tố gây sai số, đặc tính động và biện pháp chống nhiễu kỹ thuật.

  • Bài 2: Cảm biến nhiệt (Mã bài: MĐ 27.02): Khảo sát ba nhóm linh kiện đo nhiệt độ:

    1. Nhiệt điện trở kim loại: Platin, Đồng, Niken (PT-100, Cu-100, Ni-100) theo phương trình tuyến tính $R(T) = R_0(1+\alpha t)$.
    2. Nhiệt điện trở oxyt kim loại: Hỗn hợp bán dẫn nung ở $1000^\circ\text{C}$ (MgO, Mn2O3, Fe3O4, NiO) hoạt động trong dải $50^\circ\text{C} \div 1500^\circ\text{C}$ với phương trình phi tuyến tính $R(T) = R_0 \cdot \exp[\beta(1/T - 1/T_0)]$.
    3. Vi mạch đo nhiệt độ bán dẫn: Họ IC tích hợp LM35 (độ nhạy $10\text{ mV}/^\circ\text{C}$, dải đo $-55^\circ\text{C} \div 150^\circ\text{C}$), LM34 ($10\text{ mV}/^\circ\text{F}$), LM45, LM135, LM335.
    4. Cặp nhiệt điện (Thermocouple): Hoạt động theo hiệu ứng Seebeck sinh suất điện động nhiệt điện $e = K(T_1 - T_2)$ kèm theo các giải pháp bù nhiệt đầu lạnh.

  • Bài 3: Cảm biến điện hóa (Mã bài: MĐ 27.03): Cấu tạo và cơ chế làm việc của điện cực thế so sánh Calomel ($\text{Hg}/\text{Hg}_2\text{Cl}_2/\text{KCl}$ bão hòa cho điện thế $244{,}4\text{ mV}$ ở $25^\circ\text{C}$); điện cực đo thế oxy hóa khử; điện cực thủy tinh đo độ pH theo phương trình Nernst:

    $$E = E_0 - \frac{2{,}3RT}{F}\text{pH}$$

    Cảm biến dòng điện đo nồng độ khí oxy khuếch tán qua màng; cảm biến điện cực sinh học Enzyme đo glucose và cảm biến đo độ dẫn điện dung dịch $G = \gamma \cdot \frac{S}{l}$.

  • Bài 4: Cảm biến áp suất (Mã bài: MĐ 27.04): Nguyên lý áp suất thủy ngân dạng ống chữ U kết hợp cầu đo điện trở; cảm biến áp điện (sử dụng thạch anh, Titan, Bari sinh điện tích $Q = K \cdot P$ dưới tác dụng của ứng suất); cảm biến áp trở vi mạch Silic loại N phủ lớp bán dẫn P có hệ số áp trở $\pi \approx 4\cdot 10^{-10}\text{ m}^2/\text{N}$. Giới thiệu thông số các cảm biến thương mại như M5156, SMX, rơ le áp suất SNS-C120X và P940.

  • Bài 5: Cảm biến quang (Mã bài: MĐ 27.05): Cấu tạo, nguyên lý và mạch ứng dụng của tế bào quang dẫn (quang trở CdS, CdSe, PbS); Photo Diode (hoạt động ở chế độ quang thế hoặc quang dẫn); Photo Transistor NPN/PNP kết nối ngõ ra Open Collector; cảm biến quang công nghiệp Omron series E3JM và cảm biến quang phát xạ LUT8 dùng cáp quang quét cự ly $250\text{ mm}$.

  • Bài 6 đến Bài 10 (Mã bài: MĐ 27.06 - MĐ 27.10): Lần lượt nghiên cứu về cảm biến vị trí, cảm biến tiệm cận, cảm biến từ trường, cảm biến độ ẩm và cảm biến rung (bao gồm vi âm tụ điện, vi âm áp điện, vi âm động lực).

Bảng tổng hợp các dòng cảm biến và tham số kỹ thuật trong giáo trình

Nhóm cảm biến Linh kiện / Thiết bị tiêu biểu Nguyên lý / Hiệu ứng vật lý Dải đo / Tham số kỹ thuật Sơ đồ / Thiết bị xử lý
Nhiệt độ PT-100 (Platin) Biến thiên nhiệt điện trở kim loại $-200^\circ\text{C} \div 1000^\circ\text{C}$; $\alpha = 3{,}9\cdot 10^{-3}/^\circ\text{C}$; tỉ lệ tăng $0{,}384,\Omega/^\circ\text{C}$ Cầu đo điện trở / Bộ chỉ thị nhiệt Omron
Nhiệt độ LM35 (Vi mạch bán dẫn) Tiếp giáp P-N phân cực $-55^\circ\text{C} \div 150^\circ\text{C}$; Độ nhạy $10\text{ mV}/^\circ\text{C}$; Sai số $0{,}5^\circ\text{C}$ Mạch khuếch đại điện áp một chiều
Nhiệt độ Cặp nhiệt điện Hiệu ứng Seebeck $e = K(T_1 - T_2)$ Mạch bù nhiệt đầu lạnh
Điện hóa Điện cực thủy tinh Thế màng tiếp xúc ion $\text{H}^+$ $E = E_0 - \frac{2{,}3RT}{F}\text{pH}$ pH mét có trở kháng vào $R_V \ge 10^{12},\Omega$
Điện hóa Cảm biến Enzyme Oxy hóa glucose tại màng $10^{-3} \div 10^{-7}\text{ M}$; Độ nhạy $1{,}5,\mu\text{A}/\text{mm}/\text{lít}$; Thời gian đáp ứng $30 \div 45\text{ s}$ Mạch phân cực catot/anot nhúng chất điện phân
Áp suất Cảm biến áp trở Silic Biến dạng màng bán dẫn Hoạt động từ $-40^\circ\text{C} \div 125^\circ\text{C}$; $\pi \approx 4\cdot 10^{-10}\text{ m}^2/\text{N}$ 4 phần tử áp trở mắc cầu Wheatstone
Áp suất M5156 / SNS-C120X Biến đổi áp suất công nghiệp $0 \div 7\text{ bar}$ (ngõ ra $4 \div 20\text{ mA}$) / Ngưỡng cắt $5{,}0\text{ bar}$ Kết nối chuẩn ren PT1/4", Mini DIN43650
Quang học Omron E3JM Thu phát hồng ngoại bán dẫn Nguồn AC/DC; Ngõ ra rơ le hoặc Transistor Vỏ kích thước $65 \times 65 \times 25\text{ mm}$
Quang học LUT8 Phát xạ huỳnh quang quang học Quét xa $250\text{ mm}$; 8 cấp độ nhạy Cáp quang, chỉ báo dạng Bar-graph

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết thông qua các mô hình toán học và nguyên lý vật lý:

  1. Hiệu ứng hỏa điện: Sự xuất hiện điện tích trái dấu trên bề mặt tinh thể sulfate triglycine khi có sự thay đổi nhiệt độ do hấp thụ bức xạ ánh sáng.
  2. Hiệu ứng áp điện: Sự phân cực điện tích trên các mặt đối diện của tấm thạch anh dưới tác dụng của ứng suất cơ học hoặc áp suất.
  3. Hiệu ứng cảm ứng điện từ: Xuất hiện suất điện động cảm ứng tỷ lệ với tốc độ biến thiên từ thông qua khung dây dẫn.
  4. Hiệu ứng quang điện: Cơ chế giải phóng hạt tải điện nội tại trong chất bán dẫn (quang dẫn) và cơ chế bứt điện tử khỏi bề mặt vật liệu (quang phát xạ).
  5. Hiệu ứng Seebeck: Phát sinh suất điện động khi có sự chênh lệch nhiệt độ giữa mối nối hai kim loại khác nhau.
                           SƠ ĐỒ PHÂN LOẠI CẢM BIẾN TRONG BÀI 1

Kỹ năng phát triển

Tài liệu cung cấp các quy trình thực hành kỹ thuật cụ thể:

  • Kỹ năng thiết kế và đọc bản vẽ mạch: Thiết lập mạch phân cực cho tiếp giáp P-N, mạch đo cầu Wheatstone và mạch giao tiếp rơle sử dụng ngõ ra hở cực thu NPN/PNP.
  • Kỹ năng đo đạc và phân tích tham số: Khảo sát đặc tính tĩnh (sai số tuyệt đối, tương đối, ngẫu nhiên, hệ thống) và đặc tính động (phương trình vi phân vào/ra) của bộ cảm biến.
  • Kỹ năng thao tác thực nghiệm và kiểm tra linh kiện: Sử dụng thiết bị đo (đồng hồ vạn năng, nguồn cấp chuẩn, mV mét có trở kháng vào cao $R_V \ge 10^{12},\Omega$) để thẩm định trạng thái kỹ thuật của linh kiện trước khi đưa vào hệ thống vận hành.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp (mô đun chuyên môn nghề), kết hợp giảng giải lý thuyết nguyên lý chuyển đổi với hướng dẫn thao tác kiểm tra, hiệu chỉnh và thay thế thiết bị thực tế.

                  QUY TRÌNH THỰC NGHIỆM KIỂM TRA NHIỆT ĐIỆN TRỞ PT100

Về quy trình thực hành, giáo trình cung cấp các bước kỹ thuật tường minh. Điển hình là quy trình 4 bước kiểm tra nhiệt điện trở kim loại PT100:

  1. Bước 1: Nhúng cảm biến vào cốc nước đá đang tan và giữ nguyên từ 10 đến 15 phút để nhiệt độ thân điện trở đạt $0^\circ\text{C}$.
  2. Bước 2: Sử dụng đồng hồ vạn năng ở thang đo $X1,\Omega$, thực hiện thao tác cân chỉnh điểm 0 trên thang đo.
  3. Bước 3: Đặt que đo vào các chân tín hiệu (chân 1 và chân 2), đọc kết quả điện trở. Trị số đạt chuẩn là $100,\Omega$.
  4. Bước 4: Đưa đầu dò ra môi trường không khí, quan sát sự gia tăng điện trở trên mặt hiển thị của đồng hồ theo hệ số biến thiên $0{,}384,\Omega/^\circ\text{C}$ cho đến khi giá trị dừng lại tại nhiệt độ môi trường.
                    CÁC KIỂU GÁ LẮP CẢM BIẾN NHIỆT ĐIỆN TRỞ
         Kiểu 1: Gá lắp xiên góc α°           Kiểu 2: Gá lắp thẳng đứng
             [Thành ống]                           [Thành ống]

Về lắp đặt và gá lắp vật lý, giáo trình minh họa trực tiếp hai phương thức gá lắp nhiệt điện trở kim loại: bắt xiên một góc $\alpha^\circ$ trên thành ống dẫn hoặc gá lắp thẳng đứng trực tiếp vào tâm lưu chất, làm cơ sở thực hành cho học viên khi lắp ráp trong các dây chuyền thực tế.

Phương pháp đánh giá bao gồm:

  • Đánh giá lý thuyết về phương trình chuyển đổi, các định luật quang điện, nhiệt điện và hóa điện.
  • Đánh giá kỹ năng thực hành: Lắp ráp mạch điều khiển tự động đóng cắt rơle bằng quang trở, kết nối IC đo nhiệt độ LM35, đo độ pH bằng điện cực thủy tinh và thay thế rơ le áp suất theo đúng sơ đồ nối dây kỹ thuật.

Điểm nổi bật và tính thực tiễn kỹ thuật

Giáo trình phản ánh cấu trúc chương trình đào tạo nghề kỹ thuật năm 2013 với sự liên kết trực tiếp giữa lý thuyết chuyển đổi đo lường và các linh kiện phần cứng công nghiệp thực tế:

                  CÁC THIẾT BỊ THƯƠNG MẠI ĐƯỢC ĐƯA VÀO BÀI HỌC

  1. Tích hợp linh kiện thực tế: Giáo trình không dừng lại ở mô hình lý thuyết thuần túy mà dẫn chứng trực tiếp các mã linh kiện thương mại:

    • Vi mạch bán dẫn: Cảm biến nhiệt LM35, LM34, LM45, LM335.
    • Cảm biến áp suất và rơle: Cảm biến M5156 (Korea, ren PT1/4", ngõ ra $4\div 20\text{ mA}$, chịu rung $20\text{G}$), SMX (Germany, dải $0\div 1\text{ bar}$), rơle áp suất SNS-C120X (Japan, tiếp điểm AC $125/250\text{V } 15\text{A}$, DC $125\text{V } 0{,}5\text{A}$) và P940 ($0\div 35\text{ MPa}$).
    • Cảm biến quang học: Cảm biến quang Omron series E3JM (đa dạng ngõ ra rơle hoặc transistor, hỗ trợ phân cực chống phản xạ bề mặt bóng), cảm biến phát xạ huỳnh quang LUT8 hỗ trợ lập trình 8 cấp độ nhạy và lọc nhiễu quang học.

  2. Gắn liền ứng dụng công nghiệp và dân dụng:

    • Trong công nghiệp: Ứng dụng cảm biến tiệm cận trong dây chuyền phân loại sản phẩm; cảm biến lân cận xác định mức chất lỏng trong bồn chứa; cảm biến tải trọng (loadcell) phục vụ trạm cân ô tô tải trọng lớn; cảm biến vị trí kiểm soát chiều dài vật liệu trong máy cắt kim loại và hệ thống đếm sản phẩm băng chuyền.
    • Trong dân dụng: Mạch thu phát hồng ngoại qua photo diode/photo transistor trên remote tivi, quạt điện; đầu dò nhiệt độ trong máy điều hòa, bình nóng lạnh, bếp từ, lò vi sóng; mạch tế bào quang điện tự động bật/tắt chiếu sáng công cộng và hệ thống cảm biến kiểm soát độ ẩm phòng.

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế chuyên biệt cho hệ thống đào tạo kỹ thuật nghề nghiệp:

                            ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
  • Sinh viên Cao đẳng nghề: Là tài liệu học tập bắt buộc cho sinh viên ngành Điện dân dụng theo khung chương trình của Tổng cục Dạy nghề. Đồng thời có thể sử dụng làm tài liệu tham khảo cho các ngành kỹ thuật liên quan như Điện công nghiệp, Kỹ thuật đo lường và Tự động hóa.
  • Yêu cầu kiến thức tiên quyết: Người học bắt buộc phải hoàn thành các mô đun cơ sở bao gồm: An toàn lao động; Mạch điện; Vẽ điện; Vật liệu điện; Kỹ thuật điện tử cơ bản; Khí cụ điện hạ thế; Đo lường điện và không điện; Kỹ thuật xung; Kỹ thuật số.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để biên soạn bài giảng lý thuyết, giáo án thực hành xưởng và xây dựng đề thi đánh giá kỹ năng nghề.
  • Kỹ thuật viên, thợ điện tại doanh nghiệp: Sử dụng làm tài liệu tra cứu thông số kỹ thuật, quy trình thử nghiệm thiết bị và sơ đồ chân kết nối của các linh kiện cảm biến phổ thông.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Tài liệu được biên soạn phục vụ giảng dạy cho sinh viên trình độ Cao đẳng nghề chuyên ngành Điện dân dụng và các chuyên ngành kỹ thuật liên quan đến hệ thống đo lường - điều khiển tự động.

2. Người học cần chuẩn bị những kiến thức nền tảng nào trước khi tiếp cận mô đun MĐ27?

Học viên cần hoàn thành 09 mô đun/môn học cơ sở: An toàn lao động, Mạch điện, Vẽ điện, Vật liệu điện, Kỹ thuật điện tử cơ bản, Khí cụ điện hạ thế, Đo lường điện và không điện, Kỹ thuật xung, Kỹ thuật số.

3. Cấu trúc bài học của giáo trình có điểm gì đặc trưng so với sách lý thuyết hàn lâm?

Giáo trình kết hợp định dạng mô đun chuyên môn nghề: mỗi bài học không chỉ cung cấp lý thuyết và phương trình chuyển đổi mà luôn đi kèm ba phần bắt buộc:

  • Cách nhận dạng, phân biệt linh kiện thương mại.
  • Sơ đồ ứng dụng thực tế.
  • Quy trình từng bước kiểm tra, hiệu chỉnh và thay thế cảm biến.

4. Phương pháp tự học giáo trình này sao cho đạt hiệu quả cao nhất?

Người học nên bám sát sơ đồ khối của mạch đo (gồm phần tử nhạy, bộ chuyển đổi và mạch khuếch đại); sau đó kết hợp đọc datasheet linh kiện (như LM35, PT100, Omron E3JM) và thực hành tuần tự theo các bước kiểm tra linh kiện bằng đồng hồ vạn năng được hướng dẫn chi tiết trong các bài học.

5. Giáo trình có những hướng dẫn kiểm tra, lắp đặt cụ thể nào có thể áp dụng trực tiếp?

Tài liệu hướng dẫn trực tiếp:

  • Thao tác đo điện trở kiểm tra PT100 qua môi trường đá tan $0^\circ\text{C}$.
  • Sơ đồ mạch phân cực và mạch cầu Wheatstone cho cảm biến áp trở Silic.
  • Đấu nối dây ngõ ra tiếp điểm rơle và transistor NPN/PNP cho dòng cảm biến quang Omron E3JM.
  • Sơ đồ bù nhiệt mối nối lạnh cho cặp nhiệt điện.

Kết luận

Giáo trình Kỹ thuật cảm biến (MĐ27) cung cấp hệ thống kiến thức toàn diện về kỹ thuật đo lường và chuyển đổi các đại lượng không điện thành tín hiệu điện trong hệ thống điện dân dụng và công nghiệp. Tài liệu xây dựng tiến trình học tập chặt chẽ từ 10 bài chuyên đề, trang bị đầy đủ cơ sở vật lý (Seebeck, áp điện, quang điện, hóa điện), phương pháp thiết kế mạch đo (Op-Amp, cầu Wheatstone) cùng quy trình thao tác kiểm tra, thay thế linh kiện cảm biến chuẩn xác. Đây là tài liệu nghiệp vụ cơ bản phục vụ đào tạo nghề và làm nguồn tham khảo cho công tác bảo dưỡng, vận hành hệ thống điều khiển tự động hóa.
