TỔNG QUAN HỌC THUẬT VÀ PHÂN TÍCH GIÁO TRÌNH MÔN HỌC: KHÍ CỤ ĐIỆN (TRƯỜNG CAO ĐẲNG DẦU KHÍ)

Tổng quan về giáo trình (250-300 từ)

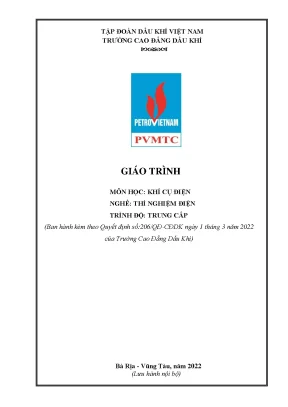

Giáo trình Khí cụ điện (Mã mô đun: ELET52116) là tài liệu đào tạo chuyên môn được ban hành theo Quyết định số 206/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Bà Rịa - Vũng Tàu). Tài liệu do tập thể giảng viên biên soạn gồm Chủ biên Nguyễn Lê Cương cùng các tác giả Lê Thị Thu Hường và Nguyễn Xuân Thịnh, phục vụ giảng dạy nội bộ cho nghề Thí nghiệm điện và Điện công nghiệp.

Trong chương trình đào tạo, mô đun Khí cụ điện được định vị là mô đun cơ sở kỹ thuật ngành (thuộc nhóm II.1), có khối lượng học tập 75 giờ (bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra). Mô đun được bố trí học sau các môn chung, học song song với Vật liệu điện và học trước các mô đun chuyên sâu như An toàn lao động, Mạch điện, Bảo vệ rơ le, Trang bị điện, Thí nghiệm khí cụ điện (ELET55141) và Thí nghiệm máy cắt điện (ELET54143).

Mục tiêu học tập của giáo trình hướng tới 3 chuẩn đầu ra:

  1. Kiến thức: Nhận dạng, phân loại được các nhóm khí cụ điện; trình bày chính xác cấu tạo, nguyên lý làm việc của các thiết bị đóng cắt, bảo vệ, điều khiển theo tiêu chuẩn kỹ thuật.
  2. Kỹ năng: Tính toán lựa chọn đúng thông số kỹ thuật khí cụ điện theo yêu cầu phụ tải; thực hiện lắp đặt các thiết bị vào sơ đồ mạch điện thực tế.
  3. Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong làm việc khoa học, tính cẩn thận, chính xác, nghiêm túc và tuân thủ quy chuẩn an toàn lao động trong môi trường kỹ thuật điện.

Cấu trúc giáo trình được xây dựng theo mô hình tích hợp gồm 4 bài học chính, kết hợp chặt chẽ giữa lý thuyết giải thích hiện tượng vật lý với quy trình tính chọn thông số và kỹ năng thực hành mạch điện.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình phân chia nội dung thành 4 bài học tuần tự theo logic vận hành hệ thống điện:

  • Bài 1: Khái niệm và công dụng của khí cụ điện (4 giờ lý thuyết):
    • Trình bày định nghĩa, chức năng đóng ngắt, điều khiển, bảo vệ, đo lường của khí cụ điện.
    • Phân tích các chế độ phát nóng: quá tải, quá điện áp, ngắn mạch (với bảng thống kê xác suất xảy ra các dạng sự cố: ngắn mạch 1 pha $N^{(1)}$ chiếm 65%, 2 pha chạm đất $N^{(1-1)}$ chiếm 20%, 2 pha $N^{(2)}$ chiếm 10%, 3 pha $N^{(3)}$ chiếm 5%).
    • Lý thuyết tiếp xúc điện: tiếp xúc cố định, đóng mở, trượt; các dạng tiếp xúc điểm, đường, mặt.
    • Bản chất hồ quang điện và 6 giải pháp dập tắt: kéo dài cơ khí, phân đoạn bằng cách tử thép/amiang, thổi từ, sinh khí, dập trong dầu biến áp, nối điện trở shunt.
    • Hệ thống phân loại khí cụ theo công dụng, dòng điện (AC/DC), nguyên lý làm việc và cấp điện áp (hạ áp $<3\text{kV}$, trung áp $3-36\text{kV}$, cao áp $36-<400\text{kV}$, siêu cao áp $\ge 400\text{kV}$).
  • Bài 2: Khí cụ điện đóng cắt (20 giờ: 3h LT, 17h TH):
    • Cầu dao: Cấu tạo má kẹp, thân dao đồng đỏ; nguyên lý ngắt hồ quang, tính lực điện động $F = \frac{I^2}{4l}\frac{dL}{dl}$, công thức chọn $I_{đmcd} \ge I_{tt}$, $U_{đmcd} \ge U_{nguồn}$.
    • Công tắc hộp (dòng điện đến 400A, tuổi thọ $2\cdot 10^4 - 2\cdot 10^5$ lần), công tắc chuyển mạch/vạn năng (đến 440V DC, 500V AC).
    • Công tắc hành trình: Kiểu nút ấn BK-111 (6A, 500V), kiểu tế vi (hành trình $0{,}7\text{mm}$, thời gian tác động $0{,}01-0{,}02\text{s}$), kiểu đòn (6A, 220V DC), kiểu quay.
    • Nút ấn điều khiển: Tiêu chuẩn màu sắc (Đỏ: dừng, Xanh: khởi động), tuổi thọ điện $\ge 200.000$ lần, tuổi thọ cơ $\ge 10^6$ lần.
    • Dao cách ly: Phân loại trong nhà/ngoài trời ($\ge 3\text{kV}$), nguyên tắc đóng ngắt không tải, phối hợp liên động với máy cắt.
    • Máy cắt điện: Máy cắt nhiều dầu (áp suất dập hồ quang $100-140\text{ N/cm}^2$, khí hydro chiếm 70%), máy cắt khí $\text{SF}6$, máy cắt không khí; phương pháp tính chọn theo khả năng cắt ngắn mạch $I{CđmMC} \ge I_{Nt}$, kiểm tra ổn định động ($I_{dđm} \ge I_{xk}$), ổn định nhiệt ($B_{nhđm} = I_{nhđm}^2 \cdot T_{td}$).
    • Aptomat (CB): Cấu tạo tiếp điểm 3 cấp (chính, phụ, hồ quang), buồng dập kiểu hở/nửa kín; nguyên lý móc bảo vệ điện từ dòng cực đại, móc rơle nhiệt lưỡng kim, móc sụt áp; CB vạn năng bán dẫn vi mạch từ 630A đến 5000A.
  • Bài 3: Khí cụ điện bảo vệ (29 giờ: 4h LT, 24h TH, 1h KT):
    • Nam châm điện: Cuộn dây, mạch từ, kết cấu có nắp và không nắp biến đổi điện năng thành cơ năng.
    • Rơle điện từ (dòng điện, điện áp): Cơ cấu hút điện từ, bảng số liệu thông số cuộn dây và điện áp tác động.
    • Rơle nhiệt: Đặc tính ampe-giây ($A-s$), nguyên lý thanh kim loại kép, các dạng cấu tạo (kiểu đồng tiền, kiểu kín trong động cơ, kiểu đũa/thanh, kiểu ống, kiểu khí nén).
    • Cầu chì: Phân loại cầu chì loại vặn, loại hộp, loại kín có chất nhồi.
    • Thiết bị chống dòng rò: Cầu dao chống giật 1 pha, 3 pha và bảng thông số kỹ thuật của các hãng.
  • Bài 4: Khí cụ điện điều khiển (22 giờ: 3h LT, 17h TH, 2h KT):
    • Khởi động từ / Contactor: Cấu tạo hệ thống tiếp điểm chính/phụ (NO, NC), mạch điều khiển đảo chiều quay động cơ qua nút nhấn liên động.
    • Rơle trung gian, rơle tốc độ.
    • Rơle thời gian: Cấu tạo và nguyên lý của rơle thời gian kiểu khí nén và kiểu bán dẫn.

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết định lượng và nguyên lý vật lý gồm:

  • Lý thuyết tiếp xúc điện và điện trở tiếp xúc: Xác định điện trở tiếp xúc qua công thức: $$R_{tx} = \frac{\rho}{F \cdot N \cdot \delta_b}$$ trong đó $\rho$ là điện trở suất, $F$ là lực ép cơ học, $N$ là số điểm tiếp xúc, $\delta_b$ là ứng suất chống dập của vật liệu; kết hợp hệ số điện trở nhiệt $a_0$ theo nhiệt độ $(\theta - \theta_0)$.
  • Hiện tượng phóng điện và hồ quang: Cơ chế ion hóa chất khí ở mật độ dòng $10^2 - 10^3\text{ A/mm}^2$ và nhiệt độ $5000 - 6000^\circ\text{C}$; động học giải phóng năng lượng và phản ion hóa.
  • Động lực học quá độ và điều kiện bền: Tính toán ổn định lực điện động, ổn định nhiệt tương đương ($T_{td}$) khi xuất hiện dòng xung kích ngắn mạch $i_{xk}$ và dòng chu kỳ ban đầu $I''$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đọc hiểu sơ đồ tiếp điểm (thường mở NO, thường đóng NC); tính toán chọn thông số định mức ($U_{đm}, I_{đm}, I_{cắt}, P_{tt}, I_{kđ}$) cho thiết bị đóng cắt và bảo vệ.
  • Kỹ năng phân tích: Đánh giá phối hợp đặc tính thời gian - dòng điện ($A-s$) của rơle nhiệt và đường cong phát nóng của động cơ để bảo vệ chống quá tải.
  • Kỹ năng thực hành: Đấu nối mạch điều khiển động cơ bằng khởi động từ đơn, khởi động từ đảo chiều 3 nút nhấn, kiểm tra và lắp đặt thiết bị chống dòng rò, dao cách ly và CB.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Khí cụ điện được thiết kế nhằm đáp ứng phương pháp giảng dạy tích cực trong đào tạo nghề kỹ thuật:

  • Phương pháp tiếp cận sư phạm: Giảng viên sử dụng phối hợp các kỹ thuật thuyết giảng diễn giải, phương pháp vấn đáp và dạy học giải quyết vấn đề (problem-based learning). Nội dung từng bài được tổ chức thành các phiếu học tập, kết hợp trình chiếu mô phỏng chuyển động cơ khí của tiếp điểm và sự dập tắt hồ quang.
  • Phân bổ thời lượng và bài tập thực hành: Giáo trình dành tỷ trọng 58/75 giờ (chiếm 77,3% tổng thời lượng) cho thực hành, bài tập và thảo luận tại phòng chuyên môn hóa Trang bị điện. Các bài tập tình huống tập trung vào:
    • Tính chọn máy cắt và cầu chì theo dòng ngắn mạch thực tế.
    • Đấu nối sơ đồ khởi động từ kép đảo chiều quay động cơ.
    • Thực hiện phân loại, kiểm tra tiếp điểm công tắc hành trình, nút ấn và cài đặt rơle thời gian.
  • Phương pháp kiểm tra và đánh giá:
    • Đánh giá thường xuyên: 01 bài kiểm tra vấn đáp hoặc thực hành trực tiếp trên máy tính.
    • Kiểm tra định kỳ (03 bài):
      • Bài kiểm tra số 1: Lý thuyết tổng hợp Bài 1, Bài 2, Bài 3.
      • Bài kiểm tra số 2: Lý thuyết chuyên đề Bài 4.
      • Bài kiểm tra số 3: Thực hành tổng hợp kỹ năng lắp đặt và kiểm tra khí cụ điện từ Bài 1 đến Bài 4.
    • Thi kết thúc mô đun: Trắc nghiệm khách quan trên máy tính với thời gian làm bài từ 60 đến 90 phút.
  • Hướng dẫn tự học đối với người học: Sinh viên có trách nhiệm nghiên cứu trước nội dung tài liệu trước khi lên lớp, trả lời hệ thống câu hỏi củng cố ở cuối mỗi bài (như câu hỏi trắc nghiệm về bản chất hồ quang, tuổi thọ khí cụ, nguyên lý tác động CB), tổ chức thảo luận nhóm và hoàn thành đúng hạn các bài tập kỹ thuật được giao.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn và chuẩn hóa thông qua các điểm kỹ thuật nổi bật:

  • Cập nhật cấu trúc thiết bị công nghiệp: Bên cạnh các khí cụ truyền thống như cầu dao má kẹp, công tắc hộp kiểu Liên Xô ($\Pi\text{BM}$), máy cắt nhiều dầu, tài liệu bổ sung cấu tạo và nguyên lý của các thiết bị hiện đại: máy cắt khí nén $\text{SF}_6$, máy cắt không khí (ACB), các dòng CB hạ áp của hãng Merlin Gerin, và hệ thống Aptomat vạn năng điều khiển bằng bán dẫn, vi mạch với dải dòng định mức lớn từ 630A đến 5000A.
  • Tích hợp dữ liệu xác suất sự cố hệ thống: Bài 1 tích hợp bảng số liệu thống kê xác suất các dạng ngắn mạch ($N^{(1)}, N^{(1-1)}, N^{(2)}, N^{(3)}$) và phân tích ảnh hưởng của sóng hài bậc cao trong lưới truyền tải từ $330\text{kV}$ trở lên hoặc lưới có tụ bù dọc.
  • Tính chuẩn hóa theo Tiêu chuẩn Việt Nam (TCVN): Mọi quy chuẩn lựa chọn khí cụ đóng cắt và bảo vệ đều gắn liền với yêu cầu an toàn điện công nghiệp, tiêu chuẩn màu sắc điều khiển (nút dừng bắt buộc màu đỏ, nút chạy màu xanh), quy định phối hợp thời gian tác động bảo vệ ($t_{bv} = 0{,}02 - 0{,}05\text{s}$, $t_{mc} = 0{,}1 - 0{,}12\text{s}$).
  • Gắn kết thực tế sản xuất ngành Dầu khí: Cấu trúc bài giảng phản ánh môi trường làm việc đặc thù yêu cầu độ tin cậy cao của trạm điện, giàn khoan và nhà máy lọc hóa dầu, thể hiện qua các yêu cầu nghiêm ngặt về khí cụ bảo vệ chống nổ, thiết bị chống dòng rò và dao cách ly cao áp ngoài trời.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Khí cụ điện được biên soạn cho các nhóm đối tượng cụ thể:

  • Sinh viên và học viên: Dùng làm tài liệu học tập chính thức cho học sinh, sinh viên học nghề Thí nghiệm điện và nghề Điện công nghiệp ở trình độ Trung cấp và Cao đẳng nghề tại Trường Cao đẳng Dầu khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ bản về Tin học (COMP52005), Vẽ điện (ELET51165), An toàn điện (ELET5201) và Điện kỹ thuật cơ bản (ELET5308) trước khi tiếp thu nội dung mô đun này.
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ thiết kế giáo án lý thuyết, giáo án tích hợp, phiếu phân tích công việc và bộ ngân hàng đề thi trắc nghiệm phục vụ công tác giảng dạy theo từng buổi/bài học.
  • Kỹ thuật viên, công nhân kỹ thuật tham khảo: Tài liệu là nguồn tra cứu thực tế về công thức tính chọn dòng điện định mức, kiểm tra điều kiện ổn định lực điện động, ổn định nhiệt và quy trình kiểm tra các loại rơle, máy cắt trong các xí nghiệp, trạm điện phân phối.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên theo học hệ Trung cấp và Cao đẳng nghề Thí nghiệm điện, Điện công nghiệp; đồng thời là tài liệu tham khảo cho kỹ thuật viên vận hành lưới điện nhà máy.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững kiến thức cơ sở từ các môn: Điện kỹ thuật cơ bản, Vẽ điện, Vật liệu điện và các quy định an toàn trong môn An toàn điện.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác là gì?

Giáo trình thiết kế theo kết cấu mô đun thực hành nghề với 77,3% thời lượng dành cho thao tác trực tiếp trên thiết bị; tích hợp đồng bộ công thức tính toán ngắn mạch, ổn định nhiệt ($T_{td}$) với bảng tra cứu thiết bị công nghiệp thực tế.

4. Làm sao để tự học và nắm vững kiến thức hiệu quả?

Người học cần đối chiếu lý thuyết cấu tạo với hình vẽ mặt cắt thiết bị (tiếp điểm, buồng dập hồ quang), giải các bài toán tính chọn theo thông số tải ($I_{tt}, U_{đm}$) và trả lời hệ thống câu hỏi củng cố trắc nghiệm sau mỗi bài học.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Tài liệu tham khảo nền tảng kèm theo gồm sách Khí cụ Điện: Kết cấu, sử dụng và sửa chữa (Nguyễn Xuân Phú, NXB Khoa Học và Kỹ Thuật, 2000) cùng bài giảng Khí cụ điện lưu hành nội bộ của tác giả Lê Thị Thu Hường và hệ thống phiếu học tập chuyên môn.

Kết luận (150 từ)

Giáo trình Khí cụ điện (ELET52116) của Trường Cao đẳng Dầu khí là tài liệu đào tạo nghề chuẩn xác, phản ánh đầy đủ nguyên lý vật lý, kết cấu cơ khí và phương pháp tính chọn các thiết bị điện công nghiệp từ hạ áp đến cao áp. Với cấu trúc 4 bài học chặt chẽ và thời lượng thực hành chuyên sâu, giáo trình cung cấp nền tảng kỹ thuật vững chắc để người học tiếp tục theo học các mô đun nâng cao như Bảo vệ rơ le, Thí nghiệm khí cụ điện, Thí nghiệm máy cắt điện và Thực tập sản xuất. Để tối ưu hóa hiệu quả học tập, người học nên kết hợp nghiên cứu tài liệu gốc của Trường Cao đẳng Dầu khí cùng các tài liệu tham khảo chuyên ngành của NXB Khoa học và Kỹ thuật được khuyến nghị trong chương trình.
