Tổng quan về giáo trình

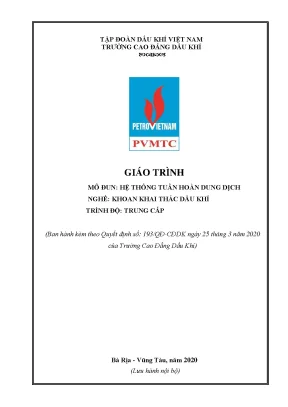

Giáo trình Hệ thống tuần hoàn dung dịch (Mã mô đun: KKT19MĐ41) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), được ban hành theo Quyết định số 193/QĐ-CĐDK ngày 25 tháng 3 năm 2020. Trong tiến trình đào tạo toàn khóa gồm 56 tín chỉ (1380 giờ), mô đun KKT19MĐ41 có thời lượng 4 tín chỉ (105 giờ), được bố trí giảng dạy sau các môn học nền tảng như Cơ sở khoan (KKT19MH33), Địa chất cơ sở (KKT19MH31), Thí nghiệm dung dịch khoan (KKT19MĐ37) và là điều kiện tiên quyết trước khi học viên tiếp cận mô đun Hệ thống kiểm soát giếng khoan (KKT19MĐ44).

Mục tiêu đào tạo của giáo trình được xác định rõ qua các chuẩn đầu ra cụ thể:

  • Chuẩn kiến thức (A1, A2): Trình bày chính xác sơ đồ nguyên lý tuần hoàn kín, cấu tạo và nguyên lý làm việc của máy bơm piston áp suất cao, thiết bị sàng rung, máy tách khí, máy tách cát, máy tách bùn và hệ thống bể chứa chuyên dụng.
  • Chuẩn kỹ năng (B1): Vận hành, theo dõi thông số áp suất - lưu lượng, bảo dưỡng định kỳ và xử lý các sự cố kỹ thuật trong hệ thống tuần hoàn dung dịch giếng khoan.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy chuẩn an toàn lao động, phòng cháy chữa cháy (PCCC), nội quy xưởng thực hành và quy trình vận hành thiết bị cơ - điện - tự động hóa.

Cấu trúc giáo trình được xây dựng theo định hướng thực hành nghề nghiệp chuyên sâu, phân bổ 14 giờ lý thuyết, 87 giờ thực hành/thảo luận và 4 giờ kiểm tra. Nội dung tài liệu do nhóm tác giả gồm Ks. Phạm Thế Anh (Chủ biên), Nguyễn Ngọc Thanh Trung và Hoàng Trọng Quang biên soạn dựa trên cơ sở chuẩn hóa dữ liệu công nghệ thực tế từ Xí nghiệp Liên doanh Vietsovpetro, Tổng công ty Cổ phần Khoan và Dịch vụ Khoan Dầu khí (PVD Offshore) và hệ thống tuần hoàn trên giàn khoan tự nâng Tam Đảo 03.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chuyên đề theo mạch logic từ tổng quan nguyên lý, thiết bị động lực trung tâm đến các cụm chức năng xử lý và lưu trữ:

  • Bài 1: Khái quát hệ thống tuần hoàn dung dịch (1,5 giờ): Phân tích vai trò của chu trình tuần hoàn kín trong việc vận chuyển mùn khoan, làm mát choòng và duy trì áp suất đáy giếng. Giới thiệu sơ đồ tổng thể gồm hệ thống làm sạch (kiểm soát hạt rắn), hệ thống cao áp (cụm máy bơm, ống đứng, ống mềm, đầu xoay thủy lực hoặc đầu quay di động Topdrive), hệ thống thấp áp (bơm ly tâm, bơm mồi) và hệ thống bồn bể pha trộn, đảm bảo điều kiện vận hành theo tiêu chuẩn API RP500 vùng Zone 1.
  • Bài 2: Vận hành bơm dung dịch khoan (77 giờ): Phân loại bơm piston theo chu kỳ tác dụng (đơn, kép, 3 lần, 4 lần), theo kết cấu piston (dạng đĩa, dạng trụ), theo áp suất và lưu lượng. Khảo sát chi tiết phần cơ khí (bánh đà, bộ truyền bánh răng, trục khuỷu, thanh truyền, con trượt) và phần thủy lực (xylanh thấm carbon, piston hợp kim chịu mài mòn độ cứng 58–62 HRC, van thủy lực ngược, van an toàn màng đàn hồi, bình điều hòa áp suất nạp khí Nitơ). Thiết lập quy trình chạy thử máy bơm chịu áp lực thử nghiệm 37,5 MPa trong 5 phút, kỹ thuật bôi trơn ty bơm, chế độ bảo dưỡng định kỳ (500 giờ, 4000 giờ, hàng ngày, hàng tháng, 6 tháng) và bảng tra cứu nguyên nhân, giải pháp khắc phục sự cố máy bơm.
  • Bài 3: Vận hành hệ thống làm sạch dung dịch (16,5 giờ): Trình bày nguyên lý hoạt động của thiết bị tách khí (cơ học và hóa lý), thiết bị tách cát xoáy lốc thủy lực (như model ПГ-50), thiết bị tách bùn, sàng rung với mật độ mắt lưới xác định trên mỗi inch, máy tách tổng hợp thu hồi barite và máy sấy khô mùn khoan nhằm giảm thiểu tiêu hao hóa phẩm.
  • Bài 4: Vận hành hệ thống đường ống và bể chứa (10 giờ): Hướng dẫn vận hành cụm ống đứng (standpipe), ống góp manifold, block điều tiết phân dòng và hệ thống bể chứa chuyên biệt: bể làm việc (Active tanks), bể lắng (Sand trap), bể dự trữ (Reserve tanks), bể trộn bù trọng lượng (Slug tanks), bể hóa chất (Chemical tanks), bồn chứa bột rời (bentonite, barite, xi măng) cùng các thiết bị đo mức bùn siêu âm PVT, súng phun, máy khuấy FSI và phễu trộn Vortex Venture.
[Chu trình tuần hoàn dung dịch khoan kín]
Bể làm việc (Active tank)
  → Bơm piston cao áp
  → Cụm Manifold & Standpipe
  → Tuy-ô cao áp / Topdrive
  → Cần khoan & Vòi phun choòng khoan
  → Khoảng không vành xuyến giếng
  → Đường hồi lưu
  → Sàng rung & Bể lắng (Sand trap)
  → Cụm tách khí / Máy tách cát (ПГ-50) / Tách bùn / Tách tổng hợp
  → Bể xử lý & Bể pha trộn (Vortex / FSI)
  → Chu kỳ tuần hoàn mới.

Kiến thức nền tảng được xây dựng

  • Lý thuyết thủy lực thể tích và máy bơm công nghiệp: Bản chất chu trình hút - đẩy dịch chuyển tịnh tiến của piston trong xylanh, mối quan hệ độc lập tương đối giữa áp suất và lưu lượng, công thức tính lưu lượng thực tế dựa trên lưu lượng lý thuyết và hiệu suất thể tích ($Q = Q_{lt} \cdot \eta$).
  • Động học dòng chảy và cân bằng áp suất: Hiện tượng tự mồi của bơm piston dựa trên nguyên lý giãn nở khí đoạn nhiệt trong buồng làm việc ($P \cdot V = \text{const}$ dẫn đến $P < P_a$), nguyên lý triệt tiêu dao động áp suất và lực quán tính dòng chảy nhờ bình ổn áp khí trơ Nitơ trên đường hút và đường đẩy.
  • Tiêu chuẩn kỹ thuật thiết bị mỏ: Phân định tiêu chuẩn an toàn phòng chống cháy nổ Zone 1 theo API RP500 cho toàn bộ thiết bị tuần hoàn dung dịch làm việc trong môi trường chứa hydrocarbon thể khí và thể lỏng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn (Technical skills): Thao tác chính xác quy trình khởi động, điều chỉnh van khởi động, hiệu chỉnh áp kế, thay đổi lưu lượng bơm thông qua hộp số hoặc thay đổi đường kính bộ đôi piston - xylanh; kiểm tra độ kín mặt bích và xả cặn định kỳ đáy bể.
  • Kỹ năng phân tích và chẩn đoán (Analytical skills): Đo đạc, phân tích tiếng ồn bất thường, hiện tượng va đập thủy lực, tụt áp hoặc tăng áp đột ngột trên đường ống, kiểm tra độ mòn cần piston và độ xói mòn lòng xylanh vượt ngưỡng cho phép 1,5 mm.
  • Kỹ năng thực hành quy trình (Practical competencies): Vận hành thành thạo thiết bị làm sạch hạt rắn, thiết bị đo lưu lượng dòng hồi (Return flow), phễu trộn hóa chất, đồng thời thực hiện đầy đủ quy trình kiểm tra bảo dưỡng phòng ngừa theo nhật ký ca trực.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích cực, chuyển trọng tâm từ truyền thụ thụ động sang phát triển kỹ năng thực nghiệm nghề nghiệp:

  • Phương pháp tiếp cận sư phạm: Giảng viên sử dụng các bài giảng thuyết trình ngắn gọn kết hợp nêu vấn đề, hướng dẫn học viên đọc sơ đồ bản vẽ công nghệ, phân tích mặt cắt chi tiết cơ khí và mô phỏng trực quan dòng chảy dung dịch qua các thiết bị phân dòng.
  • Tổ chức học tập theo nhóm nhỏ: Học viên được phân thành từng nhóm từ 8 đến 10 người, nhận các chủ đề kỹ thuật trước buổi học (như quy trình chạy thử máy bơm sau lắp ráp, nguyên lý tách khí cơ học), tự phân công nhiệm vụ nghiên cứu, thảo luận và hoàn thiện báo cáo kỹ thuật.
  • Thực hành xưởng và bài tập tình huống: Với 87 giờ thực hành phân bổ tại Xưởng thiết bị dầu khí và Phòng mô hình khoan, người học thực hiện trực tiếp các thao tác tháo lắp, kiểm tra gioăng phớt, đo độ mài mòn xylanh, thiết lập tỷ lệ hòa trộn barite và xử lý các sự cố hư hỏng mô phỏng (như tắc phin lọc, rò rỉ dung dịch tại lỗ báo hiệu A, hỏng van an toàn).
  • Phương pháp kiểm tra và đánh giá: Tuân thủ quy định đào tạo tích lũy tín chỉ theo Thông tư số 09/2017/TT-BLĐTBXH ngày 13/3/2017 của Bộ Lao động – Thương binh và Xã hội. Thang điểm đánh giá gồm:
    • Điểm đánh giá quá trình (Trọng số 40%): Gồm 01 bài kiểm tra thường xuyên (hình thức hỏi miệng, vấn đáp sau 6 giờ học) và 01 bài kiểm tra định kỳ (kết hợp lý thuyết trắc nghiệm/tự luận và thao tác thực hành sau 60 giờ học).
    • Điểm thi kết thúc mô đun (Trọng số 60%): Tổ chức sau 105 giờ học với hình thức thi viết/thuyết trình kết hợp bài kiểm tra kỹ năng thực hành tổng hợp trên thiết bị thật hoặc mô hình.
  • Yêu cầu đối với học viên: Hoàn thành nhiệm vụ tự học ở nhà theo tài liệu hướng dẫn, tham gia tối thiểu 70% thời lượng lý thuyết và bắt buộc tham dự 100% thời lượng các buổi thực hành xưởng.

Điểm nổi bật và cập nhật

Tài liệu thể hiện rõ tính chuẩn mực kỹ thuật và tính thực tiễn thông qua việc tích hợp sâu các dữ liệu công nghiệp:

  • Dữ liệu thực tế từ các đơn vị sản xuất dầu khí: Giáo trình kế thừa và hệ thống hóa quy trình kỹ thuật vận hành từ các nhà thầu khoan và liên doanh dầu khí lớn tại Việt Nam, tiêu biểu là Liên doanh Việt - Nga "Vietsovpetro" (trích xuất quy trình vận hành thiết bị trạm bơm), Tổng công ty Cổ phần Khoan và Dịch vụ Khoan Dầu khí (PVD Offshore), và thông số hệ thống tuần hoàn trên giàn khoan tự nâng Tam Đảo 03.
  • Hệ thống thiết bị công nghiệp cập nhật: Đưa vào nội dung giảng dạy các dòng thiết bị xử lý và phụ trợ tiên tiến đang vận hành tại các khoan trường hiện đại, bao gồm thiết bị đầu quay di động (Topdrive), phễu trộn của hãng Vortex Venture, súng phun và máy khuấy bùn của hãng FSI, máy tách cát công nghiệp ПГ-50, đầu trộn nhanh barite, cùng cụm cảm biến đo mức bể bùn bằng sóng siêu âm PVT (Mud volume / pit volume sensor) và cảm biến lưu lượng dòng hồi (Return flow).
  • Tuân thủ tiêu chuẩn an toàn quốc tế: Tích hợp quy chuẩn API RP500 quy định việc thiết kế, bảo vệ và vận hành các cụm thiết bị làm sạch, bơm áp lực trong khu vực nguy hiểm dễ cháy nổ (Zone 1).

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất công nghiệp dầu khí:

  • Học sinh, sinh viên: Người học theo học hệ Trung cấp và Cao đẳng nghề Khoan khai thác dầu khí tại Trường Cao đẳng Dầu khí cũng như các cơ sở đào tạo kỹ thuật chuyên ngành dầu khí và công nghệ khoan thăm dò địa chất.
  • Điều kiện tiên quyết đối với người học: Đã hoàn thành các môn học kỹ thuật cơ sở và chuyên môn chung trong chương trình đào tạo, bao gồm: An toàn vệ sinh lao động (ATMT19MH01), Vẽ kỹ thuật (CK19MH01), Điện kỹ thuật cơ bản (KTĐ19MH11), Địa chất cơ sở (KKT19MH31), Cơ sở khoan (KKT19MH33) và Thí nghiệm dung dịch khoan (KKT19MĐ37).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm tài liệu giảng dạy chính khóa, định chuẩn giáo án lý thuyết, phiếu hướng dẫn thực hành và ngân hàng câu hỏi kiểm tra đánh giá theo năng lực.
  • Kỹ thuật viên và công nhân sản xuất: Làm tài liệu tra cứu kỹ thuật, tài liệu ôn tập nâng bậc nghề cho kỹ sư, đốc công, thợ vận hành trạm bơm, thợ phụ trách hệ thống xử lý dung dịch tại các công trình giàn khoan đất liền và ngoài khơi.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên theo học nghề Khoan khai thác dầu khí trình độ Trung cấp và Cao đẳng. Đồng thời, tài liệu là nguồn tham khảo kỹ thuật cho công nhân, kỹ thuật viên vận hành bơm và hệ thống xử lý dung dịch tại các giàn khoan.

2. Cần kiến thức nền nào trước khi học mô đun này?

Người học cần tích lũy kiến thức từ các môn học tiên quyết gồm: An toàn vệ sinh lao động, Địa chất cơ sở, Cơ sở khoan, Vẽ kỹ thuật, Điện kỹ thuật cơ bản và Thí nghiệm dung dịch khoan để hiểu rõ tính chất lưu chất và kết cấu thiết bị.

3. Điểm khác biệt của giáo trình so với các tài liệu thuần lý thuyết khác là gì?

Tài liệu phân bổ thời lượng thực hành chiếm hơn 80% (87/105 giờ), gắn liền với quy trình công nghệ trên giàn khoan Tam Đảo 03, thiết bị của các hãng FSI, Vortex Venture, tiêu chuẩn an toàn API RP500 và quy chuẩn vận hành của Vietsovpetro, PVD Offshore.

4. Làm thế nào để tự học giáo trình này đạt hiệu quả cao?

Học viên cần nghiên cứu trước bản vẽ nguyên lý và sơ đồ bố trí thiết bị của từng bài học, làm việc nhóm để giải quyết các bài tập tình huống hư hỏng cơ khí - thủy lực, ghi chép nhật ký thực hành và tham gia đầy đủ 100% thời lượng rèn luyện tay nghề tại xưởng.

5. Có những tài liệu tham khảo chính thức nào được sử dụng trong giáo trình?

Giáo trình trích dẫn và đối chiếu các nguồn tài liệu học thuật tiêu biểu:

  1. Cơ sở khoan và khai thác dầu khí – TS. Lê Phước Hảo, NXB Đại học Quốc gia TP.HCM, 2006.
  2. Kỹ thuật khoan dầu khí – J. Nguyen, NXB Giáo dục, 1995.
  3. Thiết bị khoan – Trương Minh Thông, 1987.
  4. Hướng dẫn vận hành tời khoan Ultrahoist 500-3000 Drawworks – XN Khoan & SG, LD Việt - Nga Vietsovpetro, 2012.

Kết luận

Giáo trình mô đun Hệ thống tuần hoàn dung dịch (Mã: KKT19MĐ41) đóng vai trò chuẩn hóa toàn bộ khối kiến thức và kỹ năng thực hành vận hành máy bơm piston, hệ thống đường ống manifold, thiết bị kiểm soát hạt rắn và cụm bể chứa pha chế trong công nghệ khoan xoay hiện đại.

Lộ trình đào tạo của mô đun tạo cầu nối kỹ thuật vững chắc giữa các kiến thức cơ sở khoan địa chất với các mô đun chuyên sâu tiếp theo như Hệ thống kiểm soát giếng khoan (KKT19MĐ44) và Thực tập sản xuất (KKT19MĐ46). Việc kết hợp có hệ thống giữa các giáo trình kinh điển của TS. Lê Phước Hảo, J. Nguyen, Trương Minh Thông với tài liệu vận hành công nghiệp thực địa giúp người học hoàn thiện toàn diện năng lực nghề nghiệp theo chuẩn mực kỹ thuật ngành Dầu khí.
