TỔNG QUAN VỀ GIÁO TRÌNH MÔ ĐUN HÀN MIG/MAG CƠ BẢN (MÃ MĐ18)

Tổng quan về giáo trình

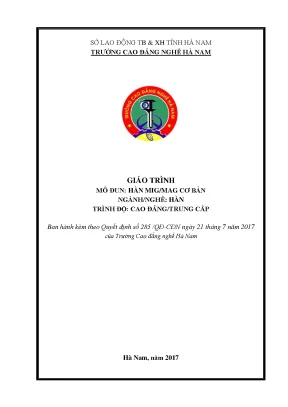

Giáo trình mô đun Hàn MIG/MAG cơ bản (Mã mô đun: MĐ18) được ban hành kèm theo Quyết định số 285/QĐ-CĐN ngày 21 tháng 7 năm 2017 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam, do ông Vũ Quang Phiệt làm chủ biên. Đây là mô đun chuyên ngành bắt buộc thuộc chương trình đào tạo nghề Hàn ở hai trình độ: Cao đẳng và Trung cấp. Về mặt phân phối chương trình, mô đun MĐ18 được bố trí giảng dạy sau khi người học đã hoàn thành hoặc học song song với các môn học kỹ thuật cơ sở từ MH07 đến MH12 và các mô đun kỹ thuật nghề từ MĐ13 đến MĐ16.

Mục tiêu học tập của mô đun tập trung vào ba chuẩn đầu ra:

  • Kiến thức: Trình bày chính xác cấu tạo, nguyên lý làm việc của nguồn điện hàn một chiều (DC) điện áp không đổi; phân tích bản chất phương pháp GMAW (Gas Metal Arc Welding); nhận biết các hệ thống phân loại dây hàn và khí bảo vệ; tính toán, thiết lập thông số công nghệ phù hợp với chiều dày vật liệu thép carbon thấp.
  • Kỹ năng: Vận hành thành thạo hệ thống thiết bị hàn bán tự động; thực hiện chính xác các thao tác chuẩn bị phôi, gá đính và hàn hoàn thiện các liên kết giáp mối (1G) và liên kết góc (1F, 2F, 3F) trên thép CT3; nhận diện, sửa chữa khuyết tật mối hàn đúng tiêu chuẩn kỹ thuật.
  • Năng lực tự chủ và trách nhiệm: Khả năng làm việc độc lập hoặc theo nhóm trong môi trường sản xuất; giám sát thao tác kỹ thuật và chịu trách nhiệm về chất lượng sản phẩm cùng các quy chuẩn an toàn lao động.

Cấu trúc giáo trình được xây dựng theo phương pháp tích hợp lý thuyết và thực hành, gồm 6 bài học chuyên đề sắp xếp theo tiến trình phát triển kỹ năng thao tác. Điểm đặc trưng của tài liệu là việc chuẩn hóa các thông số kỹ thuật dựa trên tiêu chuẩn AWS (Hiệp hội Hàn Hoa Kỳ) và hệ thống phân loại khí DIN 32 526, cung cấp các bảng tra cứu chế độ hàn định lượng phục vụ trực tiếp cho quá trình gia công thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình MĐ18 được phân chia thành 6 bài học với tiến trình logic từ trang bị lý thuyết cơ sở, vận hành thiết bị đến thực hiện các mối hàn ở từng vị trí không gian cụ thể:

  1. Bài 1: Những kiến thức cơ bản khi hàn MIG, MAG (Mã bài: 18.01): Giới thiệu nguyên lý quá trình GMAW, phân định giữa hàn MIG (dùng khí trơ Ar, He để hàn kim loại màu, thép hợp kim) và MAG (dùng khí hoạt tính CO2, Ar+CO2, Ar+O2 để hàn thép carbon); phân tích hệ thống dây hàn mạ đồng theo tiêu chuẩn AWS (từ E 70S-2 đến E 70S-7); quy chuẩn phân loại khí bảo vệ theo DIN 32 526; an toàn lao động đối với điện áp sơ cấp (230V–460V), điện áp thứ cấp (60V–100V) và bức xạ quang (tia cực tím UV gây bỏng da, đau mắt hàn; tia sáng nhìn thấy gây lóa mắt; bức xạ hồng ngoại gây đục thủy tinh thể).
  2. Bài 2: Vận hành máy hàn MIG/MAG (Mã bài: 18.02): Trình bày nguyên lý nguồn hàn một chiều DC có đường đặc tính ngoài nằm ngang (điện áp không đổi - CV); cấu tạo cơ cấu đẩy dây 2 bánh xe và 4 bánh xe; cấu tạo súng hàn, ống tiếp điện (contact tip) và chụp khí; phân tích 3 kiểu chuyển dịch kim loại lỏng (chuyển dịch ngắn mạch 50A–150A/14V–22V, chuyển dịch giọt cầu 150A–300A/19V–27V, chuyển dịch dạng phun >300A/20V–45V) cùng các dạng hồ quang (hồ quang ngắn, chuyển tiếp, dài, phun, xung, xoáy); kỹ thuật điều chỉnh tư thế mỏ hàn (nghiêng trước/hàn trái, nghiêng sau/hàn phải, thẳng đứng) và các phương pháp dao động mỏ (đường thẳng, răng cưa, bán nguyệt, tam giác).
  3. Bài 3: Hàn liên kết góc thép các bon thấp – Vị trí hàn 1F (Mã bài: 18.03): Hướng dẫn quy trình hàn góc vị trí bằng trên phôi thép CT3 kích thước 200 x 40 x 4 mm, sử dụng dây hàn ER 70S-6 đường kính 1,0 mm và khí bảo vệ 100% CO2; thiết lập thông số hàn định mức (Ih = 100A, Uh = 18–20V, tốc độ hàn Vh = 16–20 m/h, lưu lượng khí 8–10 l/phút, tầm với điện cực 8–12 mm); quy trình hàn đính và kỹ thuật kiểm soát khuyết tật rỗ khí, cháy cạnh, không ngấu.
  4. Bài 4: Hàn giáp mối thép cacbon thấp – Vị trí hàn 1G (Mã bài: 18.04): Triển khai kỹ thuật hàn giáp mối bằng không vát mép và có vát mép trên thép tấm CT3 dày 4 mm; thông số công nghệ sử dụng dây hàn 1,4 mm (Ih = 280A, Uh = 22–39V, Vh = 20–25 m/h, lưu lượng khí CO2 14–16 l/phút, tầm với điện cực 10–15 mm); các bước kiểm tra kích thước hình học và độ thấu của đường hàn.
  5. Bài 5: Hàn liên kết góc thép các bon thấp – Vị trí hàn 2F (Mã bài: 18.05): Kỹ thuật hàn góc ở vị trí ngang (2F) trên thép CT3 dày 4,0 mm; khống chế lực trọng trường tác động lên bể kim loại lỏng nhằm tránh hiện tượng chảy xệ mối hàn và khuyết cạnh mép trên.
  6. Bài 6: Hàn liên kết góc thép các bon thấp – Vị trí hàn 3F (Mã bài: 18.06): Quy trình hàn góc ở vị trí đứng (3F) áp dụng phương pháp hàn leo và hàn xuống; lựa chọn dạng dao động mỏ hàn tam giác hoặc răng cưa để duy trì độ ngấu và độ điền đầy chân mối hàn.

Kiến thức nền tảng được xây dựng

  • Nguyên lý nhiệt và bảo vệ hồ quang: Phân tích cơ chế nung nóng điện trở qua dây hàn và nhiệt hồ quang từ chuyển động của electron/ion; cơ chế cách ly vũng hàn lỏng khỏi sự xâm nhập của O2 và N2 trong không khí bằng dòng khí trơ hoặc khí hoạt tính.
  • Đặc tính nguồn điện CV (Constant Voltage): Bản chất tự cân bằng chiều dài hồ quang của nguồn DC điện áp không đổi; mối quan hệ nghịch đảo giữa tầm với điện cực (phần nhô dây hàn $L_d$) với cường độ dòng điện hàn và độ ngấu của mối hàn.
  • Hệ thống tiêu chuẩn quốc tế:
    • Tiêu chuẩn AWS cho dây hàn thép carbon: Ký hiệu ER 70S-X (độ bền kéo tối thiểu 72.000 psi, giới hạn chảy tối thiểu 60.000 psi, độ giãn dài tối thiểu 22%).
    • Tiêu chuẩn DIN 32 526 về khí bảo vệ: Nhóm I1 (100% Ar), nhóm I3 (50% Ar + 50% He), nhóm M1.1 (97% Ar + 3% CO2 hoặc 97% Ar + 3% O2), nhóm M2.3 (87% Ar + 10% CO2 + 3% O2), nhóm C (100% CO2).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thao tác căn chỉnh áp lực bánh xe cấp dây (2 bánh hoặc 4 bánh), thay thế ống tiếp điện (contact tip) đúng kích thước dây, hiệu chỉnh van giảm áp và lưu lượng khí; thực hiện chính xác các phương pháp mồi, duy trì và ngắt hồ quang kết hợp chấm ngắt để điền đầy hõm lõm cuối đường hàn.
  • Kỹ năng phân tích: Đọc bản vẽ kết cấu cơ khí; tính toán chế độ hàn phù hợp với chiều dày tấm; phân tích các sai hỏng hình học và nguyên nhân khuyết tật (mối hàn rỗ khí do lưu lượng khí sai lệch hoặc gió lùa; mối hàn cháy cạnh do cường độ dòng điện cao hoặc đưa mỏ quá nhanh; mối hàn không ngấu do góc nghiêng mỏ hàn sai hoặc điện áp thấp).
  • Năng lực kiểm định và sửa chữa: Đánh giá chất lượng mối hàn bằng phương pháp quan sát ngoại quan theo các tiêu chí: độ đồng đều vẩy hàn, kích thước cạnh mối hàn góc, chiều cao nhô và độ rộng mối hàn giáp mối; sử dụng máy mài tay để xử lý cục bộ khuyết tật trước khi hàn bù.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo kỹ thuật tích hợp giữa lý thuyết chuyên môn và rèn luyện kỹ năng thực hành theo quy trình gia công cơ khí chuẩn. Mỗi bài thực hành từ Bài 3 đến Bài 6 đều tuân thủ một chuỗi quy trình thao tác gồm 6 bước thống nhất:

  1. Đọc và phân tích bản vẽ kỹ thuật kết cấu mối hàn.
  2. Chuẩn bị, cắt phôi thép CT3 (kích thước 200 x 40 x 4 mm), làm sạch bề mặt mép hàn bằng máy mài tay và nắn thẳng phôi.
  3. Chuẩn bị thiết bị, dây hàn ER 70S-6, khí bảo vệ CO2; thực hiện hàn đính phôi (khoảng cách từ mép phôi đến mối đính là 10 mm, chiều dài mối đính 15 mm, tăng dòng hàn đính từ 10% đến 15% so với dòng hàn chính) và gá đặt phôi vào đồ gá theo đúng vị trí không gian (1F, 1G, 2F, 3F).
  4. Thiết lập chế độ hàn theo bảng tra cứu định mức (Ih, Uh, Vh, lưu lượng khí, tầm với điện cực).
  5. Thực hiện đường hàn theo kỹ thuật chuyển động mỏ hàn đã định (chú ý giữ góc mỏ vuông góc tại điểm bắt đầu để tập trung nhiệt, duy trì góc nghiêng trong suốt đường hàn và chấm ngắt hồ quang sau khi tắt để điền đầy hõm kết thúc, giữ chụp khí 5 giây sau khi ngắt hồ quang).
  6. Làm sạch xỉ, kiểm tra ngoại quan kích thước mối hàn và mài sửa các khuyết tật phát sinh.

Phương pháp đánh giá kết quả học tập bao gồm đánh giá quá trình và đánh giá sản phẩm:

  • Đánh giá quá trình: Kiểm tra việc thực hiện các thao tác an toàn điện, an toàn bình khí nén, tư thế cầm mỏ hàn, duy trì góc nghiêng và tầm với điện cực $L_d$.
  • Đánh giá sản phẩm: Đo kiểm kích thước mối hàn (chiều cao, bề rộng, kích thước cạnh $k$) so với bản vẽ; đánh giá độ đồng đều của vẩy hàn; kiểm tra các khuyết tật bề mặt (rỗ khí, cháy mép, độ ngấu chân liên kết); đối chiếu năng suất thực hiện so với thời gian định mức.

Hướng dẫn tự học trong tài liệu yêu cầu người học đối chiếu các hiện tượng vật lý trong quá trình hàn thực tế với bảng thông số kỹ thuật (ví dụ: quan sát tiếng nổ hồ quang để nhận biết độ ổn định điện áp, quan sát bề mặt mối hàn để điều chỉnh lưu lượng khí và khoảng cách chụp khí).

Điểm nổi bật và cập nhật

Tài liệu tích hợp các nội dung cập nhật về công nghệ và tiêu chuẩn kỹ thuật phục vụ ngành cơ khí chế tạo:

  • Cập nhật công nghệ thiết bị: Đề cập đến ứng dụng của công nghệ Inverter và kỹ thuật điều khiển số (Digital Control) trong các bộ nguồn hàn MIG/MAG hiện đại, giúp ổn định dòng điện hàn và tối ưu hóa quá trình gây hồ quang.
  • Phân loại chuyên sâu các dạng chuyển dịch và hồ quang: Ngoài hai dạng chuyển dịch truyền thống (ngắn mạch và giọt cầu), giáo trình bổ sung phân tích chi tiết về chuyển dịch dạng phun (Spray Transfer) và các dạng hồ quang công nghệ cao:
    • Hồ quang xung (Pulsed Arc): Ứng dụng khi hàm lượng Ar > 70%, cho phép điều chỉnh lượng nhiệt cấp vào vũng hàn thông qua tần số dòng xung, hỗ trợ hàn tôn mỏng và hàn kim loại nhôm.
    • Hồ quang xoáy (Rotating Arc): Ứng dụng khi mật độ dòng điện vượt quá 300 A/mm2 trong môi trường hỗn hợp khí giàu Heli, tạo chuyển động xoắn cho kim loại nóng chảy, nâng cao độ thấu sâu và độ rộng đường hàn.
  • Tính gắn kết với thực tế sản xuất: Toàn bộ hệ thống bài tập thực hành đều sử dụng vật liệu thép carbon thấp CT3 – mác thép kết cấu phổ biến nhất trong sản xuất công nghiệp tại Việt Nam như chế tạo dầm, xà nhà công nghiệp, khung vỏ tàu thủy và bồn bể áp lực.
  • Quy chuẩn an toàn lao động chi tiết: Giáo trình xây dựng các quy định an toàn dựa trên phân tích cơ chế nguy hiểm thực tế: phân biệt rủi ro điện áp sơ cấp (230V–460V) và thứ cấp (60V–100V); nêu rõ cơ chế tổn thương mắt do bức xạ cực tím (UV) phá hủy tế bào biểu mô giác mạc gây hiện tượng "đau mắt hàn" sau 12–24 giờ tiếp xúc; phân tích nguy cơ ngạt thở do khí CO2/Ar chiếm chỗ oxy trong không gian kín; quy chuẩn bảo quản cố định chai khí nén áp suất cao bằng xích treo xe đẩy.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên: Dành cho học sinh, sinh viên trình độ Trung cấp và Cao đẳng nghề thuộc các chuyên ngành Hàn, Cắt gọt kim loại, Cơ khí chế tạo máy và Sửa chữa cơ khí.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành hoặc trang bị đồng thời các kiến thức cơ bản từ các môn học/mô đun: An toàn lao động, Đọc bản vẽ kỹ thuật cơ khí, Công nghệ kim loại - Vật liệu cơ khí (MH07 đến MH12) và Kỹ thuật nguội, Cắt gọt, Hàn hồ quang tay cơ bản (MĐ13 đến MĐ16).
  • Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ biên soạn giáo án giảng dạy tích hợp; tổ chức phân xưởng thực tập hàn; thiết lập biểu mẫu kiểm tra, đánh giá kỹ năng nghề bậc 2 và bậc 3 theo khung trình độ kỹ năng nghề quốc gia.
  • Kỹ thuật viên tại doanh nghiệp và người tự học: Dùng làm sổ tay tra cứu nhanh các thông số hàn MAG (Ih, Uh, tốc độ hàn, lưu lượng khí, đường kính dây) theo từng chiều dày vật liệu và kiểu liên kết; tra cứu mác dây hàn theo AWS A5.18 và lựa chọn thành phần hỗn hợp khí bảo vệ theo chuẩn DIN 32 526 để ứng dụng vào dây chuyền sản xuất cơ khí.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với những đối tượng đào tạo nào?

Tài liệu được thiết kế chuyên biệt cho hệ đào tạo Trung cấp và Cao đẳng nghề Hàn theo khung chương trình của Bộ Lao động - Thương binh và Xã hội ban hành năm 2017. Ngoài ra, giáo trình có thể sử dụng làm tài liệu đào tạo ngắn hạn nâng cao tay nghề hoặc làm tài liệu chuyển giao kỹ thuật cho công nhân tại các xí nghiệp cơ khí kết cấu.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun MĐ18?

Người học cần có kiến thức cơ bản về đọc bản vẽ cơ khí, vật liệu kim loại, an toàn lao động phân xưởng cơ khí (các môn học MH07–MH12) và đã qua rèn luyện các kỹ năng cơ bản về cắt gọt kim loại, chuẩn bị mép hàn và kỹ thuật hàn hồ quang tay (các mô đun MĐ13–MĐ16).

3. Phương pháp hàn MIG/MAG trong giáo trình có điểm khác biệt kỹ thuật nào so với hàn hồ quang tay (SMAW)?

Phương pháp hàn MIG/MAG (GMAW) sử dụng điện cực dây nóng chảy được cấp tự động liên tục qua bộ cấp dây và được bảo vệ bằng luồng khí cách ly (CO2, Ar, hỗn hợp), năng suất đắp cao gấp 2,5 lần so với hàn hồ quang tay, vùng ảnh hưởng nhiệt hẹp, mức độ biến dạng nhiệt của kết cấu thấp và có khả năng hàn ở mọi vị trí không gian mà không cần gõ xỉ liên tục.

4. Làm thế nào để tự học và kiểm soát chất lượng mối hàn theo giáo trình?

Người học cần bám sát bảng thông số chế độ hàn định lượng cho từng bài thực hành (Bài 3 đến Bài 6), kiểm soát chặt chẽ các thông số: cường độ dòng điện (Ih), điện áp (Uh), tầm với điện cực ($L_d$), lưu lượng khí bảo vệ và góc nghiêng mỏ hàn. Khi xảy ra hiện tượng rỗ khí, cháy cạnh hoặc không ngấu, cần đối chiếu trực tiếp với bảng phân tích nguyên nhân và biện pháp khắc phục được trình bày chi tiết ở cuối mỗi bài học.

5. Giáo trình có cung cấp các bảng tra cứu kỹ thuật chuẩn hóa kèm theo không?

Có. Giáo trình tích hợp đầy đủ hệ thống bảng dữ liệu chuẩn hóa gồm:

  • Bảng cơ tính và ký hiệu dây hàn theo AWS (E 70S-2 đến E 70S-7).
  • Bảng lựa chọn thành phần khí bảo vệ theo tiêu chuẩn DIN 32 526.
  • Bảng thông số chế độ hàn định mức (Ih, Uh, Vh, $L_d$, lưu lượng khí) cho liên kết góc 1F, 2F và liên kết giáp mối 1G trên thép tấm CT3 dày 4 mm.

Kết luận

Giáo trình mô đun Hàn MIG/MAG cơ bản (MĐ18) của Trường Cao đẳng nghề Hà Nam là tài liệu đào tạo chuyên môn cung cấp hệ thống kiến thức toàn diện về công nghệ hàn hồ quang kim loại trong môi trường khí bảo vệ (GMAW). Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa cơ sở lý thuyết chuẩn hóa quốc tế (AWS, DIN) với các bài tập thực hành định lượng chi tiết trên kết cấu thép carbon thấp. Lộ trình đào tạo được xây dựng logic từ bài học nguyên lý, kỹ thuật vận hành máy đến các kỹ năng hàn liên kết 1F, 1G, 2F, 3F, tạo nền tảng vững chắc để người học làm chủ các công nghệ hàn bán tự động và tự động hóa trong ngành cơ khí chế tạo.
