TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH GIA CÔNG TRÊN MÁY PHAY CNC 2

Tổng quan về giáo trình (250-300 từ)

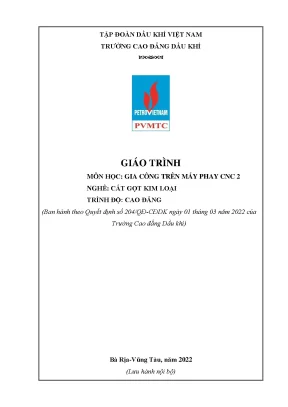

Giáo trình Gia công trên máy phay CNC 2 (Mã mô-đun: MECC64140) là học liệu chuyên môn nghề bắt buộc thuộc chương trình đào tạo ngành Cắt gọt kim loại trình độ Cao đẳng. Tài liệu được ban hành chính thức theo Quyết định số 204/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (Tập đoàn Dầu khí Việt Nam), do nhóm tác giả gồm Lê Anh Dũng (Chủ biên), Đào Thị Phương Hoa và Đỗ Văn Thọ biên soạn.

Trong cấu trúc chương trình đào tạo, mô-đun có thời lượng 4 tín chỉ với tổng số 90 giờ học tập (bao gồm 28 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 4 giờ kiểm tra). Môn học giữ vị trí nâng cao trong chuỗi kỹ năng gia công phay, được bố trí giảng dạy sau khi sinh viên đã hoàn thành các học phần tiên quyết: Gia công trên máy phay 1 (MECC55134), Gia công trên máy phay 2 (MECC66139) và Gia công trên máy phay CNC 1 (MECC54135).

Mục tiêu đào tạo của giáo trình hướng tới ba nhóm chuẩn đầu ra chính:

  • Kiến thức (A1): Hệ thống hóa cấu trúc máy trung tâm gia công CNC, xác lập thông số hình học của phôi và dụng cụ cắt, ứng dụng kiến thức CAD/CAM vào quy trình sản xuất chi tiết cơ khí.
  • Kỹ năng (B1): Thiết lập thông số công nghệ trên phần mềm CAD/CAM (VISI), xuất chương trình mã lệnh NC, truyền dữ liệu và trực tiếp vận hành gia công chi tiết phức tạp trên máy phay trung tâm đảm bảo độ chính xác kỹ thuật và an toàn lao động.
  • Năng lực tự chủ và trách nhiệm (C1, C2, C3): Rèn luyện kỷ luật thao tác công nghiệp, khả năng làm việc độc lập hoặc phối hợp nhóm, giải quyết vấn đề kỹ thuật tại xưởng sản xuất.

Cấu trúc giáo trình được thiết kế tích hợp lý thuyết và thực nghiệm công nghệ, phân bổ thành 3 bài học tuần tự:

  1. Bài 1: Giới thiệu chung về CAD/CAM.
  2. Bài 2: Lập trình phay CNC bằng phần mềm CAM và gia công sản phẩm.
  3. Bài 3: Gia công trên máy trung tâm CNC.

Điểm đặc thù của tài liệu là định hướng ứng dụng công nghệ gia công khuôn mẫu và gia công tốc độ cao (High Speed Milling - HSM), xây dựng khả năng liên thông với các chương trình đào tạo kỹ thuật ở bậc đại học.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung giáo trình phân bổ chi tiết qua 3 bài học với tiến trình logic từ cấu trúc phần cứng, lý thuyết lập trình phần mềm đến vận hành thực tế:

  • Bài 1: Giới thiệu chung về CAD/CAM (Thời lượng: 4 giờ):

    • Giới thiệu tổng quan cấu tạo, thông số kỹ thuật máy phay CNC 3 trục VMC-950 (hành trình các trục $X = 600\text{ mm}$, $Y = 500\text{ mm}$, $Z = 460\text{ mm}$, tốc độ trục chính $100 - 8000\text{ vòng/phút}$, mâm dao 16 vị trí chuẩn BT40) kết hợp trục thứ 4 phân độ.
    • Phân tích chức năng hệ thống phím điều khiển và các chế độ vận hành: EDIT, AUTO, DNC, MDI, JOG, MPG, RAPID, ZERO RETURN.
    • Bảng mã lệnh lập trình hệ điều khiển Fanuc 0iT: các lệnh nội suy hình học ($G00, G01, G02, G03$), lệnh thiết lập hệ tọa độ và mặt phẳng ($G17, G18, G54 - G59$), bù trừ bán kính dao ($G40, G41, G42$), các chu trình gia công lỗ, khoan, doa, taro ($G73 - G89$) và chu trình macro đo dao tự động ($G65$).
    • Thao tác rà chuẩn chi tiết phôi, thiết lập gốc phôi $G54$, nhập chương trình NC và chạy mô phỏng đồ họa 2D/3D (OGS).

  • Bài 2: Lập trình phay CNC bằng phần mềm CAM và gia công sản phẩm (Thời lượng: 70 giờ):

    • Khái quát giải pháp phần mềm chuyên dụng VISI Machining (thuộc tập đoàn Vero Software) cùng các module chuyên biệt: VISI Mould (khuôn nhựa), VISI Shoes (khuôn giày), VISI Progress (khuôn dập liên hợp) và VISI Flow (phân tích dòng chảy khuôn ép).
    • So sánh ba quy trình công nghệ: Gia công truyền thống, Gia công CAD/CAM - CNC và Gia công tốc độ cao (HSM).
    • Hệ thống các điểm chuẩn công nghệ trên máy CNC: Điểm chuẩn máy ($M$), điểm quy chiếu ($R$), điểm gốc chi tiết ($W$), điểm chuẩn gá dao ($T$), điểm gốc chương trình ($P$), điểm thay dao ($N$), điểm hiệu chỉnh dụng cụ ($B$) và điểm gốc điện cực ($E$).
    • Thiết lập thư viện dao cắt (VISI Tools): Dao phay ngón (End mill), dao phay cầu (Ball nose), dao bo góc (Bull nose), dao phay mặt (Face mill), dao khoét côn (Conic mill), dao vát mép (Chamfer/Angular cutter), dao khoan gắn mảnh hợp kim, dao doa và dao taro.
    • Cơ sở vật liệu gia công khuôn mẫu (thép C45, thép hóa tốt 35CrMo2).
    • Phương pháp thiết lập đường chạy dao 2D, phương pháp gia công thô 3D (Roughing), gia công tinh 3D (Finishing) và gia công vét góc (Rest Machining).

  • Bài 3: Gia công trên máy trung tâm CNC (Thời lượng: 16 giờ):

    • Trình tự thiết lập chuẩn dao và chuẩn phôi trực tiếp trên máy.
    • Chạy mô phỏng kiểm tra chương trình ở chế độ Graphics và Dry run; sử dụng chức năng ngắt từng khối lệnh (Single Block) và điều chỉnh chiết áp Feed Override, Rapid Override, Spindle Override.
    • Quy trình vận hành gia công chi tiết thực và các bước đo kiểm sản phẩm sau gia công.
TIẾN TRÌNH ĐÀO TẠO CỐT LÕI:
[Tìm hiểu máy VMC-950 & Tập lệnh Fanuc 0iT]
[Thiết lập CAD/CAM VISI Tools & Chiến lược phay 2D/3D HSM]
[Mô phỏng Dry Run, Offset G54 & Gia công trên máy trung tâm]

Kiến thức nền tảng được xây dựng

Giáo trình củng cố nền tảng lý thuyết và nguyên lý gia công cắt gọt kỹ thuật số thông qua các hệ thống tiêu chuẩn:

  • Hệ tọa độ không gian gia công: Xác lập hệ trục tọa độ máy theo quy tắc bàn tay phải, quy ước quy chuẩn trạng thái phôi đứng yên và dụng cụ chuyển động tương đối.
  • Lý thuyết động học và chế độ cắt gọt theo tiêu chuẩn ISO: Thiết lập mối quan hệ giữa chiều sâu cắt trục dao ($a_p$), lượng dịch dao ngang ($a_e$), đường kính dao danh nghĩa ($D_c$) và đường kính cắt thực tế ($D_e$ hay $D_{ap}$): $$D_e = 2\sqrt{a_p(D_c - a_p)}$$ Công thức tính toán vận tốc cắt thực nghiệm $V_e$ ($\text{m/phút}$) và vận tốc tiến dao bàn máy $V_f$ ($\text{mm/phút}$): $$V_e = \frac{\pi \cdot n \cdot D_e}{1000}$$ $$V_f = f_z \cdot n \cdot z_n$$ (Trong đó: $n$ là tốc độ quay trục chính, $f_z$ là lượng chạy dao răng, $z_n$ là số răng cắt).
  • Nguyên lý gia công tốc độ cao (HSM): Nguyên lý ứng dụng thuật toán phán đoán trước biên dạng ("Look ahead") xử lý hàng trăm khối lệnh trong thời gian thực, cho phép gia công vật liệu tôi cứng trước, giảm tải các công đoạn đánh bóng thủ công và bắn điện EDM.

Kỹ năng phát triển

Tài liệu rèn luyện hệ thống kỹ năng thực hành nghề nghiệp:

  • Kỹ năng kỹ thuật (Technical skills): Nhập mã lệnh NC, hiệu chỉnh chương trình trực tiếp trên panel điều khiển; thiết lập chế độ bù trừ chiều dài dao và bán kính dao; xuất mã G-code tương thích từ phần mềm CAM; vận hành các cơ cấu phụ trợ như bàn xoay trục thứ 4, băng tải phoi tự động và hệ thống tưới nguội áp suất cao qua trục chính.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình học bề mặt chi tiết để lựa chọn phương án chạy dao 2D, phay thô 3D, gia công tinh hoặc gia công vét; tính toán tối ưu các thông số cắt $V_c, f_z, a_p, a_e$ dựa trên tính chất cơ lý của vật liệu gia công (thép carbon C45, thép hợp kim 35CrMo2).
  • Kỹ năng thực hành đo kiểm (Practical competencies): Gá đặt phôi bảo đảm số bậc định vị; rà cạnh tìm chuẩn tọa độ $X, Y, Z$; thao tác đo dao tự động bằng đầu đo quang học/tiếp xúc qua macro $G65P9853$; sử dụng dụng cụ đo chuyên dụng (thước cặp dải đo $1/10, 1/20, 1/50\text{ mm}$, panme đo trong/ngoài, đồng hồ so cơ khí, đồng hồ so 3D, dưỡng kiểm dạng hạt/khối).

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Chương trình áp dụng phương pháp dạy học tích cực, tích hợp gắn kết giữa lý thuyết công nghệ và thực hành trực tiếp tại xưởng:

  • Giảng viên tổ chức các bài thuyết trình ngắn, nêu vấn đề kỹ thuật, phân tích tình huống lỗi gá đặt hoặc sai lệch đường chạy dao.
  • Trình diễn thao tác mẫu trên máy phay CNC VMC-950 và hướng dẫn quy trình lập trình mô phỏng trên máy vi tính trước khi chuyển giao nhiệm vụ gia công cho người học.

Tổ chức bài tập và thực hành xưởng

  • Phân bổ học phần thực hành: Dành 58/90 giờ cho hoạt động thực hành, thao tác theo mô hình nhóm nhỏ từ 3 đến 5 sinh viên trên một máy phay CNC và 1 máy vi tính/2 sinh viên tại phòng máy chuyên dùng.
  • Bài tập tổng hợp: Sinh viên thực hiện quy trình từ đọc bản vẽ chi tiết cơ khí thực, thiết lập đường chạy dao trên phần mềm CAM, truyền chương trình bằng giao thức DNC hoặc thẻ nhớ vào bộ điều khiển máy, thực hiện offset dao và gia công sản phẩm thực tế.
  • Trường hợp cơ sở đào tạo thiếu thiết bị máy thật, tài liệu quy định phương án thay thế: giảng dạy Bài 1 và Bài 2 trên phần mềm CAM kết hợp phần mềm mô phỏng gia công CNC chuyên dụng.

Phương pháp đánh giá kết quả học tập

Thực hiện theo Quy chế đào tạo Cao đẳng chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH với thang điểm 10:

  • Kiểm tra thường xuyên (Trọng số 40%): Tối thiểu 02 cột điểm kiểm tra viết, tự luận hoặc thuyết trình (đánh giá các chuẩn đầu ra kiến thức A1, A2, kỹ năng B1, B2 và thái độ C1, C2), thực hiện sau 40 giờ học tập.
  • Kiểm tra định kỳ và thi kết thúc môn học (Trọng số 60%): Gồm 04 bài kiểm tra định kỳ (sau 30 giờ) và 01 bài thi kết thúc môn học tích hợp lý thuyết và thực hành thao tác máy sau 90 giờ (đánh giá tổng thể chuẩn đầu ra A1-A3, B1-B3, C1-C3).
Thành phần đánh giá Hình thức tổ chức Trọng số Chuẩn đầu ra đánh giá Thời điểm
Kiểm tra thường xuyên Viết / Tự luận / Thuyết trình 40% A1, A2, A3, B1, B2, B3, C1, C2 Sau 40 giờ
Kiểm tra định kỳ Viết / Thực hành / Trắc nghiệm 60% (gồm thi kết thúc) A3, B3, C3 Sau 30 giờ
Thi kết thúc môn học Tự luận kết hợp Thực hành máy (Tổng hợp vào điểm kết thúc) A1-A3, B1-B3, C1-C3 Sau 90 giờ

Hướng dẫn tự học cho sinh viên

  • Sinh viên phải hoàn thành việc nghiên cứu tài liệu và bản vẽ trước khi đến lớp; đảm bảo tỷ lệ chuyên cần tối thiểu 70% số tiết lý thuyết (vắng quá 30% phải học lại môn học).
  • Tổ chức học nhóm từ 8 đến 10 sinh viên để thảo luận các chủ đề công nghệ được giao, phân công trách nhiệm từng thành viên trong xử lý tình huống lập trình và giải pháp cắt gọt.

Điểm nổi bật và cập nhật (250-300 từ)

Nội dung giáo trình phản ánh các định hướng kỹ thuật gia công cơ khí hiện đại phục vụ công nghiệp chế tạo khuôn mẫu:

  • Tích hợp phần mềm chuyên dụng VISI (Vero Software): Thay vì chỉ dừng lại ở các phần mềm CAD/CAM đa dụng truyền thống, giáo trình khai thác hệ sinh thái phần mềm VISI với các module chuyên biệt cho công nghệ khuôn (VISI Mould, VISI Shoes, VISI Progress, VISI Machining, VISI Flow), giúp người học tiếp cận quy trình thiết kế và sản xuất khuôn mẫu khép kín từ 2D, 3D đến 5 trục.
  • Tiếp cận công nghệ gia công tốc độ cao (High Speed Milling - HSM): Phân tích sự chuyển dịch từ quy trình sản xuất truyền thống (phôi $\rightarrow$ thô $\rightarrow$ tinh $\rightarrow$ nhiệt luyện $\rightarrow$ gia công tia lửa điện EDM $\rightarrow$ mài/đánh bóng thủ công) sang quy trình gia công tốc độ cao (tôi cứng phôi trước $\rightarrow$ phay thô $\rightarrow$ phay bán tinh $\rightarrow$ phay tinh/siêu tinh), cắt giảm các bước phụ trợ và nâng cao độ chính xác bề mặt lòng khuôn.
  • Chuẩn hóa trang thiết bị công nghiệp thực tế: Đưa vào hướng dẫn vận hành chi tiết trên dòng máy phay trung tâm VMC-950 tích hợp trục thứ 4, trang bị hệ thống đài dao tự động 16 vị trí (chuẩn côn BT40), hệ thống tưới nguội xuyên trục chính (Coolant Through Spindle), băng tải phoi tự động và hệ thống đo chiều dài/bán kính dao tự động bằng macro $G65$.
  • Gắn kết thực tiễn sản xuất: Giáo trình được xây dựng trên cơ sở thẩm định và đóng góp ý kiến từ hội đồng chuyên gia công nghiệp và doanh nghiệp cơ khí, bảo đảm tính ứng dụng của các bài tập công nghệ đối với các hệ điều khiển phổ thông trên thị trường (Fanuc, Fagor, Sinumerik, Mitsubishi, Heidenhain).

Đối tượng sử dụng giáo trình (200-250 từ)

  • Người học mục tiêu: Sinh viên đang theo học trình độ Cao đẳng nghề Cắt gọt kim loại (năm thứ hai hoặc năm thứ ba theo tiến trình đào tạo); sinh viên các chuyên ngành Cơ khí chế tạo máy, Công nghệ cơ điện tử có nhu cầu học nâng cao về lập trình gia công phay CNC và công nghệ khuôn mẫu.
  • Điều kiện tiên quyết: Người học bắt buộc phải hoàn thành các môn học, mô-đun nền tảng trong chương trình đào tạo gồm:
    • Môn học cơ sở: Dung sai (MECM53001), Vật liệu cơ khí (MECM53002), Vẽ kỹ thuật 1 & 2 (MECM52003, MECM62012), Cơ kỹ thuật (MECM64011), Autocad (MECM63013).
    • Mô-đun chuyên môn: Nguyên lý - Chi tiết máy (MECM62015), Cơ sở công nghệ gia công kim loại (MECC53030), Máy cắt kim loại (MECC54032), Gia công trên máy phay 1 & 2 (MECC55134, MECC66139), Gia công trên máy phay CNC 1 (MECC54135).
  • Giảng viên chuyên ngành: Sử dụng giáo trình làm tài liệu giảng dạy chuẩn của mô-đun MECC64140, làm căn cứ xây dựng giáo án lý thuyết, phiếu hướng dẫn thực hành xưởng và thiết lập ngân hàng đề kiểm tra đánh giá theo chuẩn đầu ra.
  • Kỹ thuật viên và người tự học: Dùng làm tài liệu tra cứu các bảng mã lệnh Fanuc 0iT, bảng thông số chế độ cắt theo chuẩn ISO, cấu trúc hàm đo dao tự động macro và các bước cài đặt thông số gia công trên phần mềm CAD/CAM.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với những đối tượng nào?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng nghề Cắt gọt kim loại, đồng thời phục vụ sinh viên khối ngành kỹ thuật cơ khí cần nâng cao kỹ năng lập trình CAD/CAM và công nhân kỹ thuật chuẩn bị vận hành máy phay trung tâm CNC tại các doanh nghiệp sản xuất.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành các học phần về Đọc bản vẽ kỹ thuật, Dung sai lắp ghép, Công nghệ kim loại, Dao cụ cắt gọt và đã có kỹ năng cơ bản về phay vạn năng (Phay 1, Phay 2) cùng lập trình phay CNC cơ bản (Phay CNC 1).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu phay CNC cơ bản?

Tài liệu tập trung vào cấp độ gia công nâng cao: kết hợp giữa lập trình tự động trên phần mềm chuyên dụng VISI CAM với việc làm chủ máy phay trung tâm 3 trục có trang bị trục thứ 4, đi sâu vào kỹ thuật phay khuôn mẫu, nguyên lý gia công tốc độ cao (HSM) và chu trình đo dao tự động bằng macro.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp nghiên cứu lý thuyết trong tài liệu với việc thực hành lập trình thử nghiệm trên phần mềm VISI hoặc các phần mềm CAM tương đương, sử dụng tính năng mô phỏng đường chạy dao Graphics/Dry Run để phát hiện va chạm trước khi chuyển mã lệnh sang máy gia công thực tế.

5. Có những tài liệu tham khảo nào được khuyến nghị đi kèm?

Giáo trình định hướng tham khảo các tài liệu lập trình gia công chuyên ngành:

  • Giáo trình lập trình phay Mastercam / Lập trình máy phay CNC trên Mastercam.
  • Giáo trình lập trình gia công NX.
  • Giáo trình lập trình SolidCAM.
  • Lập trình gia công phay trên Visi.
  • Sổ tay hướng dẫn sử dụng các hệ điều khiển công nghiệp: Fanuc, Sinumerik, Heidenhain, Fagor, Mitsubishi.

Kết luận (150 từ)

Giáo trình Gia công trên máy phay CNC 2 cung cấp giải pháp đào tạo toàn diện, tích hợp chặt chẽ giữa công nghệ phần mềm CAD/CAM hiện đại (VISI) và quy trình vận hành máy gia công trung tâm thực tế VMC-950 (hệ điều khiển Fanuc 0iT). Nội dung tài liệu đáp ứng yêu cầu nâng cao năng suất, chất lượng bề mặt và độ chính xác của chi tiết cơ khí phức tạp, phục vụ trực tiếp cho ngành chế tạo khuôn mẫu và gia công cơ khí chính xác.

Lộ trình học tập khuyến nghị cho người học là tuần tự nắm vững bảng điều khiển và tập lệnh G-code $\rightarrow$ thành thạo thiết lập thư viện dao, chiến lược chạy dao 2D/3D trên phần mềm CAM $\rightarrow$ trực tiếp thực hành rà gá chuẩn $G54$, bù dao và vận hành kiểm soát sản phẩm tại xưởng thực hành. Để tối ưu hóa hiệu quả tiếp thu, người học nên kết hợp tra cứu các tài liệu kỹ thuật về Mastercam, NX, SolidCAM cùng các tài liệu hướng dẫn kỹ thuật của nhà sản xuất hệ điều khiển CNC.
