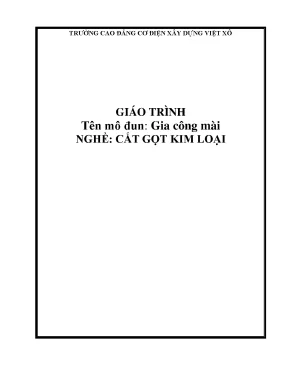

TỔNG QUAN VÀ GIÁO TRÌNH MÔ ĐUN GIA CÔNG MÀI (MĐ31) - NGHỀ CẮT GỌT KIM LOẠI

Tổng quan về giáo trình (250-300 từ)

Giáo trình Gia công mài (Mã mô đun: MĐ31) được biên soạn bởi Trường Cao đẳng Cơ điện Xây dựng Việt Xô, đóng vai trò là mô đun chuyên môn nghề trong chương trình đào tạo nghề Cắt gọt kim loại ở trình độ Cao đẳng và Trung cấp chuyên nghiệp. Trong tiến trình đào tạo, mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học chung, môn học kỹ thuật cơ sở và có thể bố trí học song song với các mô đun gia công cắt gọt khác như Tiện, Phay, Bào.

Mục tiêu học tập của giáo trình hướng tới việc trang bị cho học viên hệ thống kiến thức hoàn chỉnh về:

  • Công dụng, tính chất của các loại hạt mài, chất dính kết và cấu tạo của đá mài;
  • Nguyên tắc chọn đá mài phù hợp với từng mác vật liệu gia công;
  • Cơ sở lý thuyết và phương pháp cân bằng tĩnh, cân bằng động cho đá mài;
  • Kỹ thuật gia công mài mặt phẳng, mặt trụ ngoài, mặt côn và xử lý sai hỏng bề mặt;
  • Kỹ năng vận hành an toàn trên máy mài phẳng công nghiệp (như dòng máy ACRA) và máy mài tròn vạn năng.

Về cấu trúc, tài liệu được tổ chức theo phương pháp tiếp cận mô đun hóa tích hợp giữa lý thuyết công nghệ và quy trình thao tác chuẩn. Nội dung dẫn dắt người học từ nguyên lý vật liệu dụng cụ mài, kỹ thuật lắp đặt – cân bằng – sửa đá, đến các bước vận hành thiết bị và quy trình gia công từng dạng bề mặt chi tiết cụ thể.

Điểm đặc sắc của giáo trình nằm ở tính chuẩn hóa cao: mọi thông số kỹ thuật, ký hiệu vật liệu, phương pháp phân loại và dung sai đều được dẫn chiếu trực tiếp theo hệ thống tiêu chuẩn quốc gia và quốc tế (TCVN, ΓOCT, TVN, TCN), kết hợp với bảng hướng dẫn xử lý khuyết tật gia công bám sát thực tế sản xuất xưởng cơ khí.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Giáo trình được phân bổ thành 5 bài học trọng tâm với tiến trình logic chặt chẽ:

  • Bài 1: Khái quát chung về kỹ thuật mài: Cung cấp đặc điểm động học và nhiệt động lực học của quá trình mài so với tiện, phay, bào (dụng cụ nhiều lưỡi cắt, góc cắt phân bố ngẫu nhiên, tốc độ cắt lớn, nhiệt cắt cao, khả năng tự mài sắc). Phân tích 3 giai đoạn tách phoi: trượt ($a < \rho$), nén ($a = \rho$) và tách phoi ($a > \rho$) diễn ra trong thời gian ngắn từ $0{,}001 - 0{,}00005$ giây. Trình bày các nhóm hạt mài (Ôxit nhôm chiếm 75%, Silic cacbua SiC xanh/đen, Bo cacbit, Boron Nitride CBN chịu nhiệt tới $1371^\circ\text{C}$); các chất dính kết (Gốm Kêramic G, Vun canic V, Bakêlit B); tiêu chuẩn độ hạt (TOCT 3647-59), độ cứng (TVN-C11-64), mật độ cấu trúc (cấp 1–12) và bảng tra chọn đá mài cho từng vật liệu (Bảng 6).
  • Bài 2: Lắp đá mài: Hướng dẫn nguyên lý cân bằng tĩnh trên giá đỡ có thanh lăn tiết diện tam giác với hệ thống 3 đối trọng bố trí lệch nhau $120^\circ$; nguyên lý cân bằng động; bảng tra giới hạn mất cân bằng theo tiêu chuẩn ΓOCT 3060-55 (4 cấp). Quy trình lắp đá vào bích kẹp với đệm lót giấy, kiểm tra khe hở $0{,}1\text{ mm}$, thứ tự siết ốc đối xứng theo đường chéo $1-2-3-4-5-6$, quy chuẩn nắp che an toàn ($150^\circ$ đối với mài phẳng). Kỹ thuật sửa đá bằng mũi kim cương (nghiêng $5^\circ-15^\circ$ theo chiều quay, nghiêng $20^\circ-30^\circ$ theo chiều chạy bàn, cách tâm đá $5\text{ mm}$).
  • Bài 3: Vận hành máy mài phẳng: Mô tả chi tiết cấu tạo máy mài phẳng ACRA (đầu mài có du xích vạch chia $0{,}005\text{ mm}$, bàn từ, mạch thủy lực, hệ thống làm mát và hút bụi, bảng điều khiển các nút A, D, E, F, G, H). Quy định trình tự vận hành tĩnh và động, cách thiết lập cữ chặn đảo chiều hành trình để tâm đá cách đầu phôi từ $30-50\text{ mm}$.
  • Bài 4: Mài mặt phẳng: Phân tích đặc tính công nghệ của phương pháp mài phẳng bằng mặt trụ (đạt độ bóng cấp 12) và mài bằng mặt đầu (đạt độ bóng cấp 8, phương pháp mài một lần hoặc qua lại nhiều lần), mài 2 mặt đầu trên máy mài xoa. Quy trình công nghệ mài khối 6 mặt vuông góc – song song, thao tác gá đặt dùng chốt tỳ và ke vuông, phương pháp khử từ. Bảng phân tích 7 dạng sai hỏng (sai kích thước, bề mặt lồi lõm, không song song, cháy bề mặt, nứt bề mặt, vết xước thô, bề mặt không phẳng do rung động) kèm nguyên nhân và biện pháp khắc phục.
  • Bài 5: Vận hành máy mài tròn và Kỹ thuật mài mặt trụ ngoài: Khảo sát cấu tạo máy mài tròn vạn năng (ụ trước xoay $+30^\circ$ đến $-90^\circ$, bàn máy xoay $\pm 7^\circ$ mài côn $0-14^\circ$, đầu mài xoay $\pm 45^\circ$ và quay $180^\circ$ để mài lỗ). Các phương pháp mài tròn ngoài: mài tiến dọc (kèm bảng tra số lượng giá đỡ chống biến dạng trục dài), mài tiến ngang theo cữ (chiều sâu $0{,}1-0{,}3\text{ mm}$), mài tiến ngang và mài phân đoạn (gối đầu $5-10\text{ mm}$, lượng dư tinh $0{,}02-0{,}08\text{ mm}$). Bảng chế độ mài bằng đá kim cương đạt độ nhám từ cấp 7 đến cấp 13.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành nền tảng cơ bản về:

  1. Lý thuyết tiếp xúc và biến dạng vi mô: Cơ chế biến dạng dẻo và quá trình tách phoi ở cấp độ hạt mài dưới tác động của áp lực và vận tốc cắt cao.
  2. Nguyên lý nhiệt cắt trong gia công mài: Ảnh hưởng của ma sát và sự phân tán nhiệt lượng đến cấu trúc kim loại bề mặt (hiện tượng biến màu, nứt nhiệt, biến dạng cong vênh).
  3. Đặc tính cơ lý của dụng cụ hạt mài: Mối tương quan giữa độ cứng, độ giòn, tính tự mài sắc của hạt mài và cơ chế phá hủy liên kết của chất dính kết (G, V, B).
  4. Cơ sở gá đặt và định vị phôi: Nguyên lý định vị phẳng, nguyên lý kẹp chặt bằng từ tính, phương pháp chống biến dạng cho chi tiết dạng trục có tỉ lệ chiều dài trên đường kính lớn ($L/D$).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng ký hiệu đá mài theo các tiêu chuẩn; thực hiện kiểm tra khuyết tật đá mài bằng phương pháp âm thanh gõ; thao tác cân bằng tĩnh trên giá đỡ và chỉnh sửa bề mặt làm việc của đá bằng đầu rà kim cương; thiết lập các cữ chặn hành trình và điều chỉnh du xích trục chính với độ chia $0{,}005\text{ mm}$.
  • Kỹ năng phân tích (Analytical skills): Phân tích và lựa chọn chế độ cắt (chiều sâu cắt, lượng ăn dao, tốc độ chạy bàn) phù hợp với cơ tính vật liệu (thép tôi, hợp kim cứng, gang, đồng mềm); nhận diện nguyên nhân gây ra các khuyết tật gia công (cháy nứt, sai lệch góc vuông, vết xước) dựa trên bảng chẩn đoán lỗi.
  • Năng lực thực hành (Practical competencies): Vận hành thành thạo máy mài phẳng ACRA và máy mài tròn vạn năng; thực hiện hoàn chỉnh quy trình gia công khối phẳng 6 mặt đạt yêu cầu độ vuông góc, độ song song $<0{,}01\text{ mm}$ và độ nhám cấp 7; gia công trục bậc, trục dài bằng các phương pháp tiến dọc, tiến ngang và phân đoạn; kiểm tra kích thước và hình dáng bằng panme, thước cặp hiện số và ke vuông.

Phương pháp giảng dạy và học tập (300-350 từ)

Phương pháp sư phạm

Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (Lý thuyết chuyên ngành gắn liền với Thực hành xưởng). Tiến trình giảng dạy khuyến nghị tuân theo chu trình chuẩn:

  1. Trực quan hóa lý thuyết: Giảng giải nguyên lý cắt gọt, cấu tạo đá mài và sơ đồ động của máy mài;
  2. Thao tác mẫu (Demonstration): Giảng viên thực hiện mẫu các bước kiểm tra đá, cân bằng tĩnh, gá lắp mặt bích, rà sửa đá kim cương và gá đặt phôi trên bàn từ;
  3. Thực hành có hướng dẫn: Học viên thực hiện thao tác dưới sự giám sát an toàn nghiêm ngặt;
  4. Đánh giá kết quả và xử lý sai hỏng: Đo kiểm sản phẩm thực tế, đối chiếu dung sai và phân tích nguyên nhân lỗi bề mặt.

Bài tập và bài thực hành mẫu

Tài liệu cung cấp các bài thực hành mang tính ứng dụng cao:

  • Bài tập mài phẳng 6 mặt song song – vuông góc: Yêu cầu độ không song song và độ không vuông góc giữa các mặt $<0{,}01\text{ mm}$, độ nhám toàn bộ cấp 7. Quy trình chi tiết từ khâu gá mặt 1, lật mặt 2, sử dụng chốt tỳ và dưỡng chuẩn mài mặt 3, 4, 5, 6, đến khâu khử từ và đo kiểm.
  • Bài tập mài trục dài: Sử dụng hệ thống giá đỡ (luynet) xác định chính xác theo đường kính và chiều dài phôi (tra bảng 49) nhằm loại trừ độ võng và rung động cơ học.

Phương pháp đánh giá và hướng dẫn tự học

  • Tiêu chí đánh giá: Kết hợp đánh giá kiến thức lý thuyết (nhận dạng đá, đọc thông số bảng tra) với đánh giá kỹ năng thực hành định lượng: độ chính xác kích thước (đo bằng panme), độ nhẵn bề mặt (đo cấp độ bóng), độ sai lệch hình học (đo bằng ke vuông, đồng hồ so) và ý thức tuân thủ quy tắc an toàn (đứng lệch góc khi khởi động máy, kiểm tra lực kẹp bàn từ, đeo kính bảo hộ, vệ sinh 5S).
  • Chỉ dẫn tự học: Học viên cần rèn luyện kỹ năng tra cứu nhanh các bảng kỹ thuật (Bảng 1: Độ hạt; Bảng 2, 3, 4: Đối chiếu ký hiệu quốc tế; Bảng 6: Chọn đá theo vật liệu; Bảng chế độ mài đá kim cương); tự lập tiến trình gia công mẫu trước khi vào xưởng và sử dụng bảng 7 dạng sai hỏng để tự phân tích kết quả sau mỗi bài tập thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn và chuẩn mực chuyên môn kỹ thuật thông qua các nội dung:

  • Chuẩn hóa hệ thống tiêu chuẩn quốc tế: Bảng danh mục đối chiếu ký hiệu hạt mài, độ cứng và chất dính kết giữa tiêu chuẩn Việt Nam (TCVN, TCN) với các hệ thống tiêu chuẩn của Liên Xô (ΓOCT), Trung Quốc và Tiệp Khắc (Bảng 2, 3, 4), giúp học viên dễ dàng nhận dạng và chuyển đổi thông số khi tiếp cận các dòng đá mài nhập khẩu trên thị trường.
  • Cập nhật vật liệu hạt mài công nghệ cao: Bổ sung phân tích các vật liệu mài tiên tiến ngoài ôxit nhôm truyền thống, bao gồm Bo cacbit (Carbide boron) và Boron Nitride thể lập phương (CBN) chịu nhiệt tới $1371^\circ\text{C}$ ($2500^\circ\text{F}$), đáp ứng yêu cầu gia công các loại thép hợp kim đặc biệt và hợp kim cứng sau nhiệt luyện.
  • Tích hợp thiết bị công nghiệp hiện đại: Tài liệu mô tả trực tiếp bảng điều khiển, cơ cấu truyền động thủy lực và hệ thống an toàn của máy mài phẳng ACRA và máy mài tròn vạn năng có ụ trước xoay linh hoạt $+30^\circ$ đến $-90^\circ$, đầu mài xoay $\pm 45^\circ$.
  • Định lượng hóa các quy trình công nghệ: Mọi bước thao tác đều đi kèm thông số cụ thể: khe hở lắp đá $0{,}1\text{ mm}$, nắp bảo vệ mở tối đa $150^\circ$, đầu rà kim cương nghiêng $5^\circ-15^\circ$ và $20^\circ-30^\circ$, chiều sâu rà thô $0{,}02-0{,}03\text{ mm}$, rà tinh $0{,}01\text{ mm}$, khoảng đảo chiều tâm đá vượt phôi $30-50\text{ mm}$, phạm vi gối đầu mài phân đoạn $5-10\text{ mm}$.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Gia công mài được biên soạn phục vụ các nhóm đối tượng cụ thể:

  • Học sinh, sinh viên: Sinh viên năm thứ hai hoặc năm thứ ba hệ Cao đẳng và học sinh hệ Trung cấp chuyên nghiệp thuộc các chuyên ngành Cắt gọt kim loại, Công nghệ kỹ thuật cơ khí, Cơ khí chế tạo máy.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học kỹ thuật cơ sở bao gồm: Vẽ kỹ thuật cơ khí, Dung sai và Đo lường kỹ thuật, Vật liệu học và Nhiệt luyện, Cơ sở công nghệ chế tạo máy, cùng các mô đun gia công cơ bản (Gia công Nguội, Gia công Tiện, Gia công Phay).
  • Giảng viên và giáo viên dạy nghề: Dùng làm giáo trình chuẩn để biên soạn đề cương chi tiết, giáo án tích hợp, bảng hướng dẫn thực hành (phiếu công nghệ) và xây dựng bộ đề kiểm tra, đánh giá kỹ năng nghề bậc 2/5 và 3/5.
  • Kỹ thuật viên và công nhân cơ khí: Tài liệu tham khảo hữu ích cho thợ vận hành máy mài tại các nhà máy, xưởng gia công cơ khí nhằm chuẩn hóa quy trình an toàn lao động, nắm vững kỹ thuật cân bằng – sửa đá và tra cứu chế độ cắt khi xử lý các bề mặt có độ chính xác cao.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên hệ Cao đẳng, Trung cấp ngành Cắt gọt kim loại, kỹ thuật viên xưởng cơ khí chế tạo và giảng viên giảng dạy mô đun gia công mài.

2. Cần kiến thức nền nào để học tốt mô đun này?

Người học cần có kiến thức vững chắc về đọc bản vẽ cơ khí, tra cứu dung sai lắp ghép, tính chất cơ lý của vật liệu kim loại và nắm vững nguyên lý vận hành các thiết bị cắt gọt kim loại cơ bản (tiện, phay, bào).

3. Điểm khác biệt của giáo trình so với tài liệu tiện, phay thông thường là gì?

Tài liệu tập trung vào bản chất cắt gọt của dụng cụ có vô số lưỡi cắt không định hình, phân tích chi tiết nhiệt cắt vùng mài, quy trình cân bằng động/tĩnh, kỹ thuật rà sửa đá bằng kim cương và phương pháp triệt tiêu từ tính sau gia công trên bàn từ.

4. Làm sao để tự học và thực hành mô đun này hiệu quả?

Học viên cần học kỹ nguyên tắc chọn đá và kiểm tra đá bằng âm thanh trước khi vận hành; ghi nhớ thứ tự siết ốc bích lắp đá và các góc nghiêng của mũi rà kim cương; đồng thời lập phiếu tiến trình công nghệ chi tiết trước mỗi bài thực hành gia công 6 mặt phẳng hay mài trục dài.

5. Có tài liệu bổ trợ hoặc bảng tra cứu nào kèm theo giáo trình?

Giáo trình tích hợp đầy đủ hệ thống bảng dữ liệu kỹ thuật: Bảng phân loại độ hạt (TOCT 3647-59), Bảng đối chiếu ký hiệu độ cứng (TVN-C11-64), Bảng giới hạn không cân bằng (ΓOCT 3060-55), Bảng chọn đá theo vật liệu (Bảng 6), Bảng số lượng giá đỡ trục dài (Bảng 49) và Bảng chế độ mài đá kim cương đạt độ nhám cấp 7–13.

Kết luận (150 từ)

Giáo trình Gia công mài (MĐ31) của Trường Cao đẳng Cơ điện Xây dựng Việt Xô là tài liệu học thuật - thực hành chuẩn mực, cung cấp đầy đủ cơ sở khoa học và hướng dẫn công nghệ về phương pháp gia công tinh bằng dụng cụ hạt mài.

Tiến trình học tập khuyến nghị cho người học bắt đầu từ việc nắm vững lý thuyết vật liệu hạt mài, chất dính kết và cấu trúc đá $\rightarrow$ rèn luyện kỹ năng kiểm tra, cân bằng tĩnh, lắp đặt và sửa đá bằng kim cương $\rightarrow$ vận hành an toàn máy mài phẳng ACRA và máy mài tròn vạn năng $\rightarrow$ thực hành gia công chi tiết phức tạp (hộp 6 mặt vuông góc, trục dài có luynet) $\rightarrow$ đo kiểm và phân tích xử lý 7 dạng khuyết tật bề mặt.

Để nâng cao hiệu quả học tập, học viên nên kết hợp tham khảo thêm các bộ tiêu chuẩn quốc gia TCVN về an toàn máy mài, Sổ tay Công nghệ Chế tạo máy và catalog thông số kỹ thuật của các nhà sản xuất đá mài công nghiệp.
