Tổng quan về giáo trình

Giáo trình "Điện – Điện tử ô tô" (Mã môn học: MH 20) là tài liệu học tập kỹ thuật cơ sở bắt buộc thuộc chương trình đào tạo nghề Công nghệ ô tô tại Trường Cao đẳng nghề An Giang. Tài liệu do tác giả Lê Ngọc Ngân chủ biên, hoàn thành biên soạn vào tháng 07 năm 2018 dựa trên khung chương trình đào tạo chi tiết được nhà trường ban hành năm 2017. Môn học có tổng thời lượng thực hiện là 56 giờ, được bố trí giảng dạy song song với hệ thống các môn học và mô-đun kỹ thuật cơ sở/chuyên ngành bao gồm từ MH 08 đến MH 15 và từ MĐ 16 đến MĐ 19.

Mục tiêu học tập của giáo trình được xác định cụ thể theo ba chuẩn đầu ra:

  • Về kiến thức: Nêu được đặc điểm cơ bản của vật liệu dẫn điện, vật liệu cách điện và vật liệu bán dẫn; trình bày cấu tạo, ký hiệu, thông số và nguyên lý làm việc của các linh kiện điện tử thụ động (điện trở, tụ điện) cùng linh kiện bán dẫn (Diode, Transistor BJT); giải thích sơ đồ nguyên lý của các mạch điện tử ứng dụng trên ô tô; tra cứu sổ tay linh kiện để lựa chọn linh kiện thay thế tương đương.
  • Về kỹ năng: Vận hành thành thạo và an toàn các thiết bị đo kiểm điện tử (đồng hồ vạn năng kim VOM, đồng hồ số, ampe kìm); thực hiện đúng quy trình kỹ thuật hàn nối dây dẫn và hàn lắp linh kiện trên bo mạch in (PCB); lắp ráp, kiểm tra các mạch điện tử chuyên ngành trên xe.
  • Về năng lực tự chủ và trách nhiệm: Tuân thủ nghiêm ngặt các quy định an toàn điện - điện tử trong phòng thực hành và xưởng sản xuất; hình thành tác phong làm việc tỉ mỉ, chính xác.

Cấu trúc giáo trình triển khai theo quy trình tích hợp thực hành: kết hợp lý thuyết linh kiện với hướng dẫn thao tác đo kiểm, gia công mối hàn và lắp ráp mạch điện tử ứng dụng. Điểm đặc thù của tài liệu là việc hệ thống hóa chi tiết các bảng tra cứu kỹ thuật vật liệu, bảng mã màu linh kiện tiêu chuẩn và các quy trình kiểm tra linh kiện thực tế thông qua thiết bị đo VOM.

Nội dung kiến thức cốt lõi

                       CẤU TRÚC PHÁT TRIỂN NỘI DUNG GIÁO TRÌNH
                                    (56 GIỜ)
[BÀI MỞ ĐẦU & BÀI 1]                                            [BÀI 2, BÀI 3 & BÀI 4]
Nền tảng Đo kiểm & Linh kiện                                    Kỹ thuật Hàn & Mạch ứng dụng ô tô

Các chương/chủ đề chính

Nội dung giáo trình được phân bổ qua 5 bài học trọng tâm với tiến trình logic từ công cụ đo kiểm, linh kiện cơ bản đến ứng dụng chuyên ngành:

  • Bài mở đầu: Hướng dẫn sử dụng VOM và Vật liệu bán dẫn: Hướng dẫn vận hành đồng hồ vạn năng chỉ thị kim (trở kháng 20 kΩ/V) ở 4 chức năng chính (đo điện áp xoay chiều ACV, điện áp một chiều DCV, dòng điện một chiều DCmA, điện trở Ω); phân tích thông số kỹ thuật và phạm vi ứng dụng của vật liệu dẫn điện (Bảng 1.1: Đồng đỏ, thau, nhôm, bạc, niken, thiếc hàn 60/40, niken-crôm), vật liệu cách điện (Bảng 1.2: Mica, sứ, gốm, bakelit, cao su, nhựa thông); giới thiệu bản chất bán dẫn Silic (Si), Gecmani (Ge) và cơ chế hình thành bán dẫn loại P (pha tạp Indium) và bán dẫn loại N (pha tạp Phospho).
  • Bài 1: Khái niệm cơ bản về vật liệu và linh kiện điện tử (8 giờ: 2 giờ lý thuyết, 6 giờ thực hành):
    • Điện trở & Biến trở: Cấu tạo điện trở than, than phun, dây quấn; quy ước đọc trị số theo vòng màu (chuẩn 4 vòng màu, 5 vòng màu) và dãy giá trị tiêu chuẩn từ 10 đến 91; cách ghép nối tiếp, song song, logic mạch AND/OR và mạch chia áp.
    • Tụ điện: Cấu tạo tụ gốm, tụ hóa; quy ước đọc dung lượng theo mã số ($pF$, $\mu F$); phương pháp dùng thang đo trở để kiểm tra độ phóng nạp, chẩn đoán trạng thái tụ (tốt, rò, chập, khô dung lượng).
    • Diode bán dẫn: Cấu tạo tiếp giáp P-N; hoạt động của Diode chỉnh lưu, Diode Zener (chế độ phân cực ngược ghim áp) và LED; phương pháp phân cực và đo kiểm chất lượng bằng thang đo $\Omega$.
    • Transistor: Cấu tạo 3 lớp bán dẫn tạo thành hai tiếp giáp P-N (loại NPN và PNP); cơ chế khuếch đại dòng điện với công thức $I_C = \beta \cdot I_B$; cách phân loại theo tiêu chuẩn Nhật Bản (A, B, C, D), Mỹ (2N), Trung Quốc (3...); phương pháp xác định cực tính Base (B), Collector (C), Emitter (E) bằng thang đo $R \times 1$ và $R \times 10\text{k}\Omega$.
  • Bài 2: Kỹ thuật hàn - Hàn nối linh kiện điện – điện tử: Phân tích cấu tạo và nguyên lý mỏ hàn điện trở công suất 40W; đặc tính chì hàn thiếc-chì (tỷ lệ 60/40, nhiệt độ nóng chảy 60–80°C) và nhựa thông (chlorophyll); kỹ thuật xi chì dây đồng ("tiến hai bước lùi một bước"); quy trình hàn nối dây (mối hàn ghép đỉnh, ghép song song tối thiểu 5mm, ghép vuông góc); quy trình 6 bước hàn linh kiện xuyên lỗ trên bo mạch in (PCB) và kỹ thuật tháo mối hàn bằng dây hút chì.
  • Bài 3: Lắp mạch điện cơ bản trên ô tô: Sơ đồ nguyên lý và quy trình lắp ráp mạch chỉnh lưu cầu ba pha sử dụng diode công suất trên máy phát điện xoay chiều; mạch điều khiển ổn định điện áp máy phát (tiết chế vi mạch); mạch điều khiển hệ thống đánh lửa điện tử.
  • Bài 4: Lắp các mạch điện tử điều khiển cơ bản trên ô tô: Trọng tâm là sơ đồ và phương pháp lắp ráp mạch ổn định điện áp 5V cấp nguồn cho các cụm điều khiển điện tử (ECU) và hệ thống cảm biến trên xe.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật liệu và bán dẫn: Cấu trúc liên kết cộng hóa trị của Si và Ge; cơ chế hạt dẫn đa số/thiểu số trong bán dẫn pha tạp; sự hình thành vùng nghèo và điện trường tiếp xúc tại mối nối P-N.
  • Nguyên lý phân cực và khuếch đại: Điều kiện phân cực thuận/nghịch cho Diode và Transistor BJT; hiệu ứng đánh thủng điện áp ngược có kiểm soát của Diode Zener; mối quan hệ dòng điều khiển cực gốc $I_B$ và dòng cực thu $I_C$.
  • Định luật mạch cơ bản: Ứng dụng định luật Ohm và định luật Kirchhoff trong tính toán điện trở hạn dòng cho LED, mạch chia điện áp và mạch phân dòng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật đo kiểm: Sử dụng chính xác thang đo, cách ghép nối tiếp/song song của VOM và ampe kìm; kỹ thuật cân chỉnh điểm $0,\Omega$ (nút ADJ) trước khi đo điện trở; phương pháp đọc giá trị theo công thức: $$\text{Giá trị đo} = \frac{\text{Giá trị thang đo}}{\text{Giá trị vạch đọc}} \times \text{Giá trị kim chỉ số}$$
  • Kỹ năng phân tích và chẩn đoán: Đọc mã màu điện trở, mã số tụ điện; phân tích và nhận diện trạng thái hư hỏng của linh kiện (chập, đứt, rò, khô dung lượng) thông qua phản ứng của kim đo VOM; phân biệt loại Transistor và xác định thứ tự chân $B, C, E$.
  • Kỹ năng gia công và lắp ráp: Thao tác làm sạch oxit kim loại; kỹ thuật gia nhiệt và kiểm soát nhiệt độ mỏ hàn 40W; kỹ thuật hàn mạch xuyên lỗ đảm bảo tiêu chuẩn cơ - điện (mối hàn bóng, ngấu, không thừa chì, không bong tróc mạch in).

Phương pháp giảng dạy và học tập

                    QUY TRÌNH HỌC TẬP TÍCH HỢP LÝ THUYẾT - THỰC HÀNH
                                (TỶ LỆ 2 GIỜ LT / 6 GIỜ TH)
[1. NGHIÊN CỨU LÝ THUYẾT]   [2. THAO TÁC ĐO KIỂM]                        [3. GIA CÔNG MỐI HÀN]       [4. LẮP MẠCH ỨNG DỤNG]
- Cấu tạo linh kiện         - Đo sống/nguội bằng VOM                     - Xi chì dây đồng           - Mạch chỉnh lưu 3 pha
- Sơ đồ mạch nguyên lý      - Kiểm tra phân cực P-N                      - Hàn xuyên lỗ trên PCB     - Tiết chế máy phát
- Bảng mã màu tiêu chuẩn    - Đo rò/chập/khô linh kiện                   - Kiểm tra tiêu chuẩn mối   - Mạch nguồn ổn áp 5V

Giáo trình áp dụng phương pháp đào tạo tích hợp giữa bài giảng lý thuyết chuyên môn và bài tập thực hành kỹ năng tại xưởng. Thời lượng phân bổ điển hình cho các bài linh kiện là 2 giờ lý thuyết kết hợp 6 giờ thực hành, giúp người học chuyển hóa kiến thức nguyên lý thành kỹ năng thao tác trực tiếp trên thiết bị.

Hệ thống bài tập và thực hành được thiết kế bám sát các dạng bài sau:

  • Bài tập đo kiểm và lập bảng dữ liệu: Người học thực hiện đo đạc các đại lượng điện áp, dòng điện, điện trở trên các mạch mẫu; ghi nhận và so sánh kết quả thực đo với giá trị tính toán lý thuyết trên các cấu hình mạch nối tiếp và song song.
  • Bài tập chẩn đoán linh kiện: Sử dụng đồng hồ VOM kim để kiểm tra và phân loại linh kiện tốt/hỏng; so sánh độ phóng nạp giữa tụ điện mới và tụ điện cũ để xác định mức độ suy giảm điện dung.
  • Bài tập hàn mạch và làm việc nhóm: Tổ chức thực hành theo nhóm đôi (hai người học cùng phối hợp trên một bo mạch: một người định vị linh kiện bằng kềm/nhíp, một người thao tác mỏ hàn và dây chì, sau đó hoán đổi vị trí); thực hành xi chì dây dẫn và gia công các dạng mối nối cơ bản (ghép đỉnh, ghép song song, ghép vuông góc).

Phương pháp đánh giá kết quả học tập gồm hai cấu phần:

  • Đánh giá quá trình: Kiểm tra việc thực hiện quy tắc an toàn thiết bị (đặt đúng thang đo VOM, tránh đo nhầm thang dòng điện/điện trở vào nguồn áp gây hỏng thiết bị); đánh giá thao tác chuẩn bị (chỉnh điểm $0,\Omega$, vệ sinh mũi hàn, làm sạch lớp oxit bo mạch).
  • Đánh giá sản phẩm thực hành: Kiểm tra chất lượng mối hàn (độ chắc chắn, độ ngấu, độ bóng bề mặt, lượng chì vừa đủ, không làm cháy nhựa thông); đo kiểm tra các thông số ngõ ra của mạch lắp ráp hoàn chỉnh (mạch ổn áp 5V, mạch chỉnh lưu cầu 3 pha).

Người học được hướng dẫn tự học thông qua việc tra cứu tài liệu kỹ thuật, rèn luyện kỹ năng đọc nhanh vòng màu điện trở và tuân thủ bảng kiểm tự đánh giá ở cuối mỗi bài học.

Điểm nổi bật và cập nhật

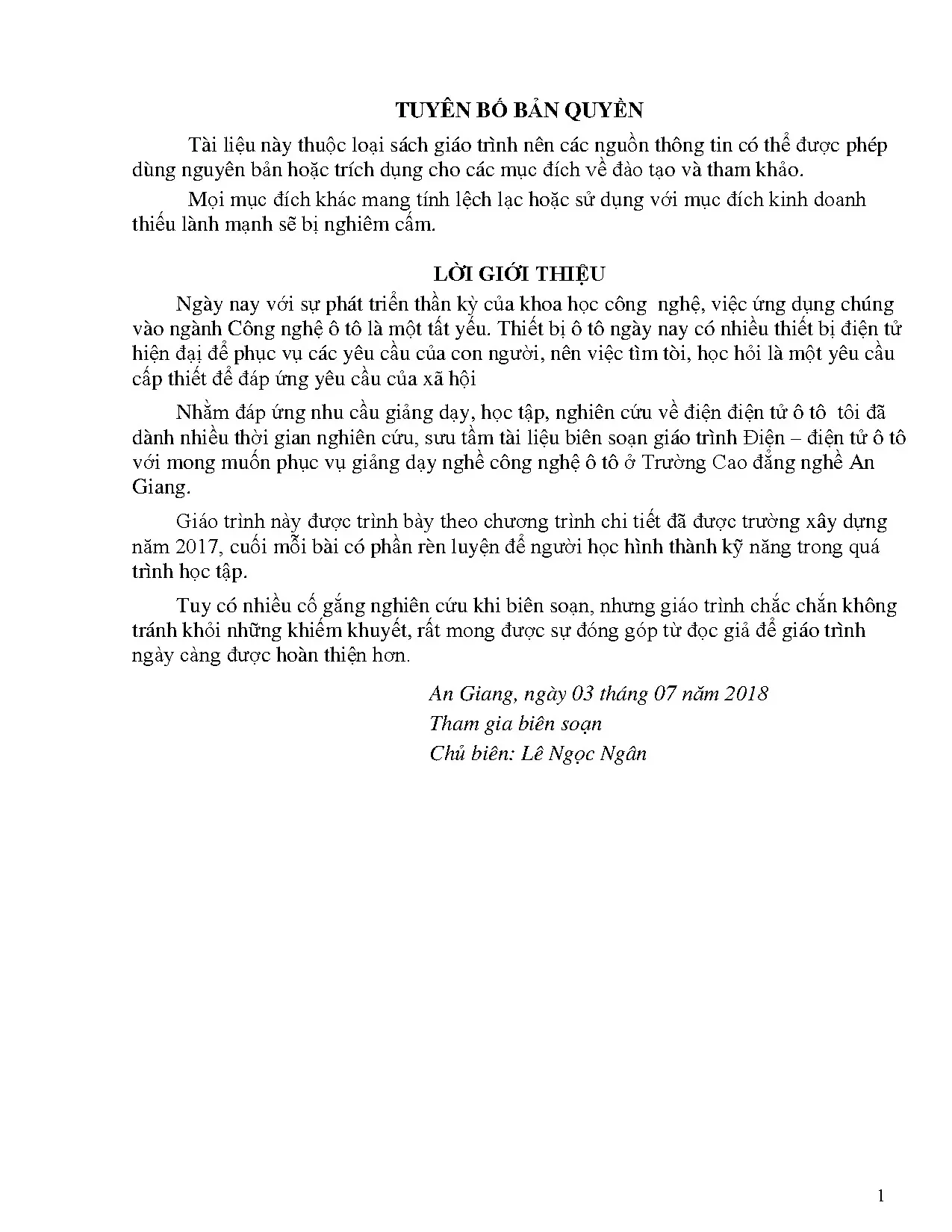

  • Cập nhật theo chương trình đào tạo kỹ thuật mới: Giáo trình được biên soạn năm 2018 theo chương trình chi tiết xây dựng năm 2017 của Trường Cao đẳng nghề An Giang, phản ánh định hướng chuyển dịch từ kỹ thuật điện ô tô truyền thống sang ứng dụng điện tử điều khiển.
  • Hệ thống hóa thiết bị đo kiểm: Giáo trình trang bị phương pháp sử dụng đồng hồ vạn năng kim truyền thống với đầy đủ các phép đo phân cực linh kiện, đồng thời cập nhật hướng dẫn sử dụng đồng hồ vạn năng chỉ thị số (đo tần số đến $100\text{ kHz}$, đo điện dung từ $2\text{ nF}$ đến $20,\mu\text{F}$, đo hệ số khuếch đại $h_{FE}$ của Transistor) và đồng hồ ampe kìm số (đo dòng điện tải lớn từ $400\text{ A}$ đến $2000\text{ A}$, đường kính kẹp $\phi 55\text{ mm}$).
  • Tích hợp các mạch điện tử chuyên ngành ô tô: Nội dung không dừng lại ở điện tử cơ bản mà dẫn dắt trực tiếp vào các hệ thống trên xe:
    • Mạch chỉnh lưu cầu ba pha sử dụng trong máy phát điện ô tô.
    • Mạch điều khiển điện áp máy phát (bộ tiết chế bán dẫn).
    • Mạch điều khiển hệ thống đánh lửa điện tử.
    • Mạch ổn định điện áp $5\text{ V}$ nuôi các bộ vi xử lý và mạch cảm biến.
  • Quy chuẩn hóa an toàn và thông số vật liệu: Bổ sung hệ thống bảng dữ liệu kỹ thuật chi tiết về điện trở suất, hệ số nhiệt, nhiệt độ nóng chảy của các kim loại/hợp kim dẫn điện (Bảng 1.1) và độ bền điện môi, nhiệt độ làm việc của vật liệu cách điện (Bảng 1.2), hỗ trợ người học tra cứu khi làm việc tại các xưởng sửa chữa.

Đối tượng sử dụng giáo trình

                           ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH
[SINH VIÊN / HỌC VIÊN]            [GIẢNG VIÊN ĐÀO TẠO]               [KỸ THUẬT VIÊN SỬA CHỮA]
- Ngành Công nghệ kỹ thuật Ô tô   - Làm giáo trình giảng dạy MH 20    - Tra cứu thông số linh kiện/vật liệu
- Trình độ Cao đẳng / Trung cấp   - Xây dựng bài giảng tích hợp       - Chuẩn hóa kỹ thuật đo kiểm VOM
- Yêu cầu học cùng MH 08-MH 19    - Thiết kế bài tập & rubric chấm   - Lắp ráp mạch nguồn, tiết chế ô tô
  • Sinh viên và học viên: Dành cho người học trình độ cao đẳng, trung cấp và đại học khối ngành Công nghệ kỹ thuật Ô tô, Điện - Điện tử Ô tô theo học mô-đun kỹ thuật cơ sở "Điện – Điện tử ô tô" (MH 20).
  • Điều kiện tiên quyết: Người học cần có kiến thức cơ bản về vật lý đại cương (phần điện học); chương trình môn học được thiết kế để học song song cùng các môn học/mô-đun kỹ thuật khác trong chương trình đào tạo gồm: MH 08, MH 09, MH 10, MH 11, MH 12, MH 13, MH 14, MH 15 và MĐ 16, MĐ 17, MĐ 18, MĐ 19.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa; làm cơ sở xây dựng giáo án tích hợp lý thuyết - thực hành theo tỷ lệ chuẩn và thiết kế các tiêu chí đánh giá kỹ năng nghề (đo kiểm, hàn mạch, lắp ráp bo mạch điện tử ô tô).
  • Kỹ thuật viên xưởng và người tự học: Phù hợp làm tài liệu tham khảo kỹ thuật cho thợ sửa chữa điện ô tô tại các garage nhằm tra cứu bảng thông số vật liệu, phương pháp sử dụng thiết bị đo kiểm và quy trình lắp đặt các mạch điện tử cơ bản trên xe.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được biên soạn phục vụ trực tiếp cho sinh viên, học viên ngành Công nghệ ô tô ở các cơ sở giáo dục nghề nghiệp và đại học kỹ thuật, được sử dụng trong môn học kỹ thuật cơ sở bắt buộc "Điện – Điện tử ô tô" (MH 20) với thời lượng 56 giờ.

2. Cần kiến thức nền tảng nào trước khi học môn này?

Người học cần nắm vững kiến thức vật lý đại cương về mạch điện cơ bản. Theo khung đào tạo, môn học này được bố trí học đồng thời cùng hệ thống môn học/mô-đun kỹ thuật cơ sở và chuyên môn từ MH 08 đến MH 15 và MĐ 16 đến MĐ 19.

3. Điểm khác biệt của giáo trình so với các tài liệu điện tử thông thường?

Tài liệu tập trung trực tiếp vào các ứng dụng đặc thù của ngành ô tô (như mạch chỉnh lưu cầu ba pha máy phát xoay chiều, mạch điều áp tiết chế máy phát, mạch đánh lửa điện tử, khối ổn áp $5\text{ V}$) và nhấn mạnh các quy chuẩn thực hành nghề nghiệp (kỹ thuật hàn mỏ hàn trở 40W, xi chì dây đồng, quy trình 6 bước hàn bo mạch in).

4. Làm sao để tự học và rèn luyện kỹ năng thực hành hiệu quả?

Người học cần đối chiếu phần lý thuyết linh kiện với các bảng tra cứu mã vạch, hoàn thành các bảng ghi nhận dữ liệu đo kiểm thực tế, tuân thủ nguyên tắc an toàn thang đo trên VOM (đặc biệt là việc chỉnh điểm $0,\Omega$ qua núm ADJ trước khi đo trở và không đo nhầm thang dòng/trở vào nguồn điện áp).

5. Giáo trình có cung cấp các bảng tra cứu bổ trợ nào không?

Giáo trình tích hợp đầy đủ hệ thống bảng dữ liệu kỹ thuật: Bảng 1.1 (thông số vật liệu dẫn điện), Bảng 1.2 (thông số vật liệu cách điện), bảng quy chuẩn đọc mã màu điện trở 4 vạch và 5 vạch, bảng dải trị số điện trở tiêu chuẩn E12/E24, cùng các quy ước phân loại Transistor theo tiêu chuẩn Nhật Bản, Mỹ và Trung Quốc.

Kết luận

Giáo trình "Điện – Điện tử ô tô" (MH 20) cung cấp hệ thống kiến thức nền tảng và phương pháp thực hành về linh kiện điện tử, thiết bị đo kiểm và kỹ thuật hàn nối mạch in trong ngành công nghệ kỹ thuật ô tô.

Lộ trình học tập đề xuất theo giáo trình gồm 4 bước:

  1. Nắm vững kỹ thuật sử dụng đồng hồ VOM kim, VOM số, ampe kìm và bản chất vật liệu bán dẫn (Bài mở đầu).
  2. Phân tích cấu tạo, thông số, nguyên lý và phương pháp đo kiểm các linh kiện điện trở, tụ điện, diode, transistor (Bài 1).
  3. Rèn luyện kỹ năng gia công cơ khí điện tử: xi chì dây dẫn, hàn nối dây và hàn xuyên lỗ trên bo mạch in PCB (Bài 2).
  4. Lắp ráp, đo kiểm và hoàn thiện các mạch điện tử ứng dụng trên ô tô: mạch chỉnh lưu cầu ba pha, mạch điều áp máy phát, mạch đánh lửa điện tử và mạch nguồn ổn áp $5\text{ V}$ (Bài 3 và Bài 4).

Tài liệu được bổ trợ bởi hệ thống bảng tra cứu thông số kỹ thuật vật liệu, sơ đồ nhận diện chân linh kiện bán dẫn và các biểu mẫu bài tập đo kiểm phục vụ công tác đào tạo tại xưởng thực hành.
