TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH ĐIỆN TỬ CÔNG SUẤT (MÃ MÔ ĐUN: MĐ 17)

Tổng quan về giáo trình (250-300 từ)

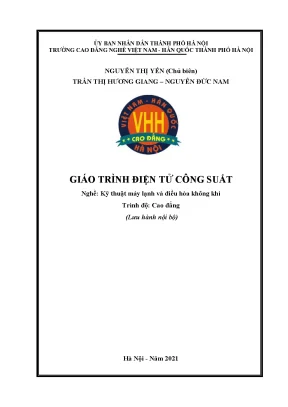

Giáo trình Điện tử công suất (Mã mô đun: MĐ 17) do Khoa Điện – Trường Cao đẳng Nghề Việt Nam - Hàn Quốc thành phố Hà Nội tổ chức biên soạn năm 2021, dưới sự chủ biên của ThS. Nguyễn Thị Yến cùng các tác giả Trần Thị Hương Giang và Nguyễn Đức Nam. Đây là tài liệu giảng dạy và học tập lưu hành nội bộ, thuộc khối kiến thức chuyên môn nghề bắt buộc dành riêng cho sinh viên trình độ Cao đẳng nghề Kỹ thuật máy lạnh và điều hòa không khí. Trong chương trình đào tạo, mô đun này được bố trí giảng dạy sau khi người học đã hoàn thành các mô đun tiên quyết bao gồm Đo lường điện lạnh và Điện tử cơ bản.

[Đo lường điện lạnh] + [Điện tử cơ bản]
       [Điện tử công suất (MĐ 17)]
        (Tổng thời lượng: 60 giờ)
Lý thuyết: 20 giờ          Thực hành: 38 giờ
                           Kiểm tra:   2 giờ

Mục tiêu học tập của giáo trình được xác định cụ thể trên ba phương diện:

  • Về kiến thức: Trang bị sự hiểu biết về cấu tạo, đặc tính của các linh kiện bán dẫn công suất; phân tích và tính toán các mạch biến đổi năng lượng cốt lõi gồm chỉnh lưu (AC-DC), biến đổi điện áp xoay chiều (AC-AC), biến đổi điện áp một chiều (DC-DC) và nghịch lưu (DC-AC).
  • Về kỹ năng: Đo kiểm tra tình trạng, xác định chân cực của linh kiện; lắp ráp, vận hành và khảo sát dạng sóng của các mạch biến đổi công suất ứng dụng trong thiết bị thực tế.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính cẩn thận, chính xác, ý thức kỷ luật lao động và kỹ năng làm việc độc lập hoặc phối hợp nhóm.

Cấu trúc giáo trình bao gồm 6 bài học với tổng thời lượng 60 giờ (20 giờ lý thuyết, 38 giờ thực hành/thí nghiệm/thảo luận, 2 giờ kiểm tra). Điểm đặc thù của tài liệu là định hướng chuyên biệt hóa các ứng dụng chuyển mạch và biến đổi năng lượng vào các hệ thống máy lạnh, điều hòa không khí và điều khiển động cơ điện.

Nội dung kiến thức cốt lõi (500-600 từ)

                       CÁC MẠCH BIẾN ĐỔI ĐIỆN NĂNG CỐT LÕI
  CHỈNH LƯU         BIẾN ĐỔI AC          BIẾN ĐỔI DC       NGHỊCH LƯU &
   (AC-DC)            (AC-AC)              (DC-DC)          BIẾN TẦN
   [Bài 2]            [Bài 3]              [Bài 4]        [Bài 5 & 6]

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo tiến trình logic từ cấu trúc linh kiện bán dẫn đến các sơ đồ biến đổi công suất cơ bản và tích hợp:

  • Bài 1: Mở đầu: Tổng quan về điện tử công suất (1 giờ lý thuyết): Khái quát 4 kỹ thuật biến đổi cốt lõi (AC-DC, DC-DC, DC-AC, AC-AC); giới thiệu cấu tạo, nguyên lý, đặc tính V-A và tham số kỹ thuật của các van bán dẫn: Diode, Transistor (BJT), JFET, MOSFET, Thyristor (SCR), Triac, GTO, IGBT, IGCT, MCT, MTO, ETO.
  • Bài 2: Bộ chỉnh lưu (29 giờ: 6 LT, 22 TH, 1 KT): Khảo sát mạch chỉnh lưu không điều khiển (nửa chu kỳ, hai nửa chu kỳ hình tia, hình cầu một pha và ba pha) và chỉnh lưu có điều khiển; phân tích các chế độ tải thuần trở ($R$), tải trở cảm ($R-L$) và tải động cơ ($R-L-E$).
  • Bài 3: Mạch biến đổi điện áp xoay chiều (8 giờ: 4 LT, 4 TH): Nguyên lý làm việc, sơ đồ và phương pháp khảo sát mạch biến đổi điện áp xoay chiều 1 pha và 3 pha.
  • Bài 4: Bộ biến đổi điện áp một chiều (8 giờ: 3 LT, 5 TH): Mạch giảm áp (mắc nối tiếp), mạch tăng áp (mắc song song) và các phương pháp điều khiển đóng cắt DC-DC.
  • Bài 5: Bộ nghịch lưu (8 giờ: 4 LT, 4 TH): Mạch điều khiển nghịch lưu nguồn áp, nghịch lưu nguồn dòng và nghịch lưu cộng hưởng một pha, ba pha.
  • Bài 6: Bộ biến tần (6 giờ: 2 LT, 3 TH, 1 KT): Khái niệm, nguyên lý hoạt động và thông số kỹ thuật của bộ biến tần gián tiếp, biến tần trực tiếp, biến tần đường bao và hiện tượng dòng điện vòng.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết dựa trên các nguyên lý vật lý bán dẫn và giải tích mạch:

  • Bản chất tiếp giáp P-N: Cơ chế hình thành hàng rào điện thế $E_0$, hiện tượng phân cực thuận/ngược, dòng rò và điện áp đánh thủng ($U_{ng.max}$).
  • Kỹ thuật chuyển mạch (Switching): Nguyên lý khóa điện tử của BJT, vùng bão hòa ($U_{CEsat}$), hệ số điều khiển quá mức $u = I_B / I_B'$ (chọn từ 2–5); đặc tính điều khiển điện áp của JFET, MOSFET và IGBT.
  • Tác động của tải cảm và Diode đệm ($D_0$): Sự tích lũy và giải phóng năng lượng từ trường trong cuộn cảm theo hằng số thời gian $\tau = L/R$, nguyên lý dập quá điện áp cảm ứng $\Delta u = L \frac{di}{dt}$ nhằm bảo vệ linh kiện chuyển mạch.
  • Mô hình toán học chỉnh lưu:
    • Chỉnh lưu nửa chu kỳ: $U_d = \frac{\sqrt{2}U_2}{\pi} \approx 0{,}45 U_2$.
    • Chỉnh lưu hai nửa chu kỳ / cầu 1 pha: $U_d = \frac{2\sqrt{2}U_2}{\pi} \approx 0{,}9 U_2$.
    • Công suất tính toán biến áp chỉnh lưu hình tia: $S_{ba} = 1{,}34 P_d$.
    • Cân bằng điện áp tải động cơ $R-L-E$: $U_d = E + R I_d$ và $u_a = L \frac{di_a}{dt}$.
                 SO SÁNH CÁC LINH KIỆN CÔNG SUẤT CAO CẤP

Kỹ năng phát triển

  • Kỹ thuật đo kiểm: Kỹ năng phân tích dạng sóng điện áp, dòng điện trên máy hiện sóng (Oscilloscope) tại các nút tải và cực linh kiện; đo điện áp trung bình ($U_d$), dòng tải ($I_d$), điện áp ngược ($U_{ng}$) bằng đồng hồ vạn năng.
  • Kỹ năng phân tích: Đánh giá độ lệch dạng sóng do tải cảm kháng $L$ gây ra; xác định điều kiện khóa tự nhiên và cưỡng bức của Thyristor/Triac.
  • Kỹ năng thực hành: Đấu nối an toàn các module thí nghiệm chỉnh lưu điốt, điều áp xoay chiều, nghịch lưu; thiết kế tham số máy biến áp nguồn phù hợp với yêu cầu tải.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình giảng dạy tích hợp lý thuyết gắn liền với thực nghiệm mô-đun. Tổng thời lượng 60 giờ được phân bổ với tỷ trọng thực hành, thí nghiệm, bài tập và thảo luận chiếm 63,3% (38 giờ), lý thuyết chiếm 33,3% (20 giờ) và kiểm tra định kỳ chiếm 3,4% (2 giờ).

                      QUY TRÌNH THỰC NGHIỆM MÔ ĐUN
  • Phương pháp thực hành: Người học thực hiện trực tiếp trên các module chứa Điốt công suất, Thyristor, Triac kết hợp với các bộ tải đèn, tải trở thuần ($R$), tải cảm ($R-L$) và động cơ điện một chiều ($R-L-E$). Quy trình thực hành được tiêu chuẩn hóa theo các bước: chuẩn bị thiết bị $\rightarrow$ đấu nối sơ đồ $\rightarrow$ cấp nguồn và quan sát $\rightarrow$ đo thông số $\rightarrow$ đo dạng sóng bằng dao động ký $\rightarrow$ ghi nhận số liệu vào bảng biểu chuẩn.
  • Hệ thống đánh giá: Người học được đánh giá qua hai bài kiểm tra định kỳ (tại Bài 2 và Bài 6) cùng với điểm đánh giá thường xuyên qua các báo cáo thực hành. Báo cáo thí nghiệm yêu cầu trình bày quy trình đo, bảng số liệu so sánh giữa giá trị đo thực tế và giá trị tính toán lý thuyết ($U_d \text{ đo}$ vs $U_d \text{ tính toán}$), vẽ dạng sóng quan sát được và giải thích nguyên nhân sai số.
  • Hướng dẫn tự học: Sinh viên cần chủ động nghiên cứu trước sơ đồ chân của các họ linh kiện bán dẫn, tự giải các phương trình vi phân mô tả quá trình quá độ trong mạch tải $R-L$ và chuẩn bị các bảng biểu dự liệu trước khi vào phòng thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính cập nhật công nghệ thông qua việc mở rộng phân tích các linh kiện bán dẫn công suất tiên tiến bên cạnh các linh kiện truyền thống:

                      TIẾN TRÌNH PHÁT TRIỂN LINH KIỆN
    Thyristor (SCR) / BJT
    IGBT / MOSFET             IGCT (Gate-Commutated)
    MCT (MOS-Controlled)      MTO / ETO (Emitter Turn-Off)
  1. Hệ thống linh kiện bán dẫn thế hệ mới: Phân tích chi tiết các linh kiện tích hợp công nghệ MOS và Thyristor như IGCT (Gate-Commutated Thyristor), MCT (MOS-Controlled Thyristor), MTO (MOS Turn-Off Thyristor) và ETO (Emitter Turn-Off Thyristor). Tài liệu trình bày nguyên lý giảm thiểu tổn thất công suất điều khiển cực cổng và cải thiện tốc độ ngắt ($di/dt$, $du/dt$).
  2. Dữ liệu so sánh kỹ thuật chuẩn xác: Cung cấp bảng dữ liệu đối chiếu thông số thực nghiệm giữa các linh kiện công suất cao (dựa trên tài liệu tra cứu của EUPEC, Mitsubishi, Toshiba, Westcode), ví dụ:
    • Module Triac BCR5AS (Mitsubishi): $V_{DRM} = 600\text{V}$, $I_{TRMS} = 5\text{A}$, $(dV/dt){crit} = 5\text{V}/\mu\text{s}$, $(di_T/dt){crit} = 100\text{A}/\mu\text{s}$.
    • Linh kiện ETO4060: Điện áp khóa $4500\text{V}$, dòng làm việc $4000\text{A}$, thời gian ngắt $3,\mu\text{s}$.
  3. Ứng dụng sát thực tế ngành lạnh: Nội dung bài giảng bám sát cấu trúc của mạch nạp nguồn, mạch điều khiển động cơ DC, mạch biến đổi tần số gián tiếp cho máy nén và giải pháp triệt tiêu xung điện áp ngược bảo vệ thiết bị lạnh.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình được thiết kế phục vụ các nhóm đối tượng và mục đích cụ thể trong hệ thống giáo dục nghề nghiệp:

                           ĐỐI TƯỢNG SỬ DỤNG
SINH VIÊN CAO ĐẲNG            GIẢNG VIÊN KHOA ĐIỆN         KỸ THUẬT VIÊN NGÀNH
Nghề Điện lạnh (MĐ 17)        Khung bài giảng 60 giờ       Bảo trì hệ thống biến tần,
Học sau Điện tử cơ bản         Giáo án tích hợp lý thuyết   bo mạch điều hòa
Đo kiểm linh kiện, mạch        và bài tập thí nghiệm        và thiết bị công nghiệp
  • Sinh viên chuyên ngành: Sinh viên năm thứ hai hoặc năm thứ ba hệ Cao đẳng nghề Kỹ thuật máy lạnh và điều hòa không khí. Người học cần đáp ứng điều kiện tiên quyết là đã hoàn thành mô đun Đo lường điện lạnh và Điện tử cơ bản để có đủ kiến thức nền về giải tích mạch và dụng cụ đo.
  • Giảng viên chuyên nghiệp: Giảng viên khoa Điện, Điện lạnh sử dụng làm tài liệu giảng dạy chính thức, làm căn cứ chuẩn bị giáo án lý thuyết, phiếu hướng dẫn thực hành và xây dựng đề kiểm tra kết thúc mô đun.
  • Cán bộ kỹ thuật và tự học: Kỹ thuật viên vận hành, sửa chữa hệ thống máy lạnh công nghiệp, hệ thống điều hòa VRV/VRF có thể sử dụng giáo trình làm tài liệu tra cứu các sơ đồ điều khiển động cơ, biến tần và mạch công suất.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuyên biệt cho học sinh - sinh viên bậc Cao đẳng thuộc nghề Kỹ thuật máy lạnh và điều hòa không khí.

2. Người học cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Sinh viên bắt buộc phải học xong hai mô đun: Đo lường điện lạnh (kỹ năng sử dụng đồng hồ đo, dao động ký) và Điện tử cơ bản (lý thuyết mạch và linh kiện thụ động, bán dẫn cơ bản).

3. Điểm khác biệt của giáo trình so với các tài liệu Điện tử công suất đại cương?

Giáo trình tập trung vào các dạng tải thực tế của ngành lạnh (tải cảm kháng của cuộn dây rơ le, động cơ DC, máy nén inverter) và dành tới 63,3% thời lượng cho việc đo kiểm, lắp ráp trên mô đun thực hành.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần kết hợp đọc lý thuyết linh kiện ở Bài 1 với việc tự tính toán các thông số mạch ($U_d, I_d, S_{ba}$) ở Bài 2–Bài 6, đồng thời tuân thủ các bước thực hành đo sóng để đối chiếu trực quan kết quả lý thuyết và thực nghiệm.

5. Giáo trình được biên soạn dựa trên những tài liệu tham khảo nào?

Nhóm tác giả đã kế thừa nội dung từ các giáo trình chuẩn:

  • Điện tử công suất, lý thuyết, thiết kế, ứng dụng (Nguyễn Thế Công, Trần Văn Thịnh, Nxb KHKT 2008).
  • Điện tử công suất (Võ Minh Chính, Phạm Quốc Hải, Trần Trọng Minh, Nxb KHKT 2004).
  • Điện tử công suất tập 1, 2 (Lê Đăng Doanh, Nguyễn Thế Công, Trần Văn Thịnh, Nxb KHKT 2007).
  • Tài liệu tra cứu tham số linh kiện bán dẫn của hãng EUPEC (1998–1999) và Mitsubishi.

Kết luận (150 từ)

Giáo trình Điện tử công suất (MĐ 17) của Trường Cao đẳng Nghề Việt Nam - Hàn Quốc TP Hà Nội cung cấp hệ thống kiến thức toàn diện từ cấu tạo linh kiện bán dẫn (Diode, BJT, SCR, IGBT đến GCT, MCT, ETO) đến các cấu trúc mạch biến đổi năng lượng điện (AC-DC, AC-AC, DC-DC, DC-AC, biến tần). Lộ trình học tập 60 giờ kết hợp chặt chẽ giữa lý thuyết giải tích mạch và thực hành đo kiểm dạng sóng trên máy hiện sóng giúp người học làm chủ kỹ năng nghề nghiệp. Tài liệu đóng vai trò là học liệu chuyên môn quan trọng, hỗ trợ đắc lực cho sinh viên nghề Kỹ thuật máy lạnh và điều hòa không khí trong việc làm chủ công nghệ điều khiển công suất trên các thiết bị nhiệt - điện lạnh hiện đại.
