Tổng quan về giáo trình

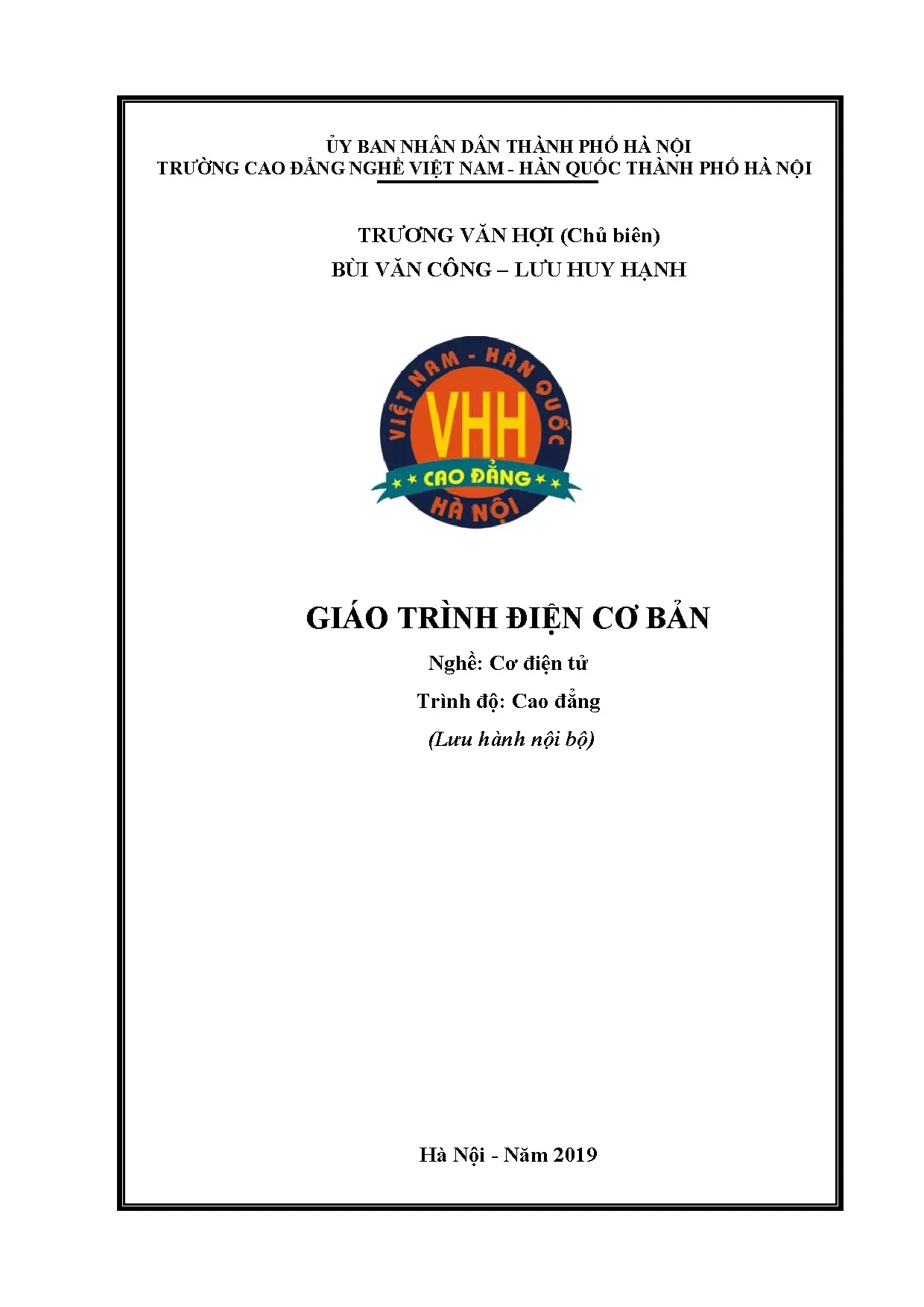

Giáo trình Điện cơ bản (mã số mô đun: MĐ 22) là tài liệu giảng dạy nội bộ được biên soạn năm 2019 bởi tập thể tác giả thuộc Trường Cao đẳng nghề Việt Nam - Hàn Quốc thành phố Hà Nội, do Trương Văn Hợi chủ biên cùng các đồng tác giả Bùi Văn Công và Lưu Huy Hạnh. Giáo trình được thiết kế dành riêng cho trình độ Cao đẳng nghề Cơ điện tử, đóng vai trò là mô đun kỹ thuật cơ sở bắt buộc. Trong sơ đồ đào tạo, mô đun này được bố trí học song song với các môn học cơ sở từ MH07 đến MH14 và học trước các mô đun chuyên môn nghề nhằm trang bị nền tảng kỹ thuật điện phần cứng cho học viên.

Mục tiêu học tập của giáo trình hướng tới việc cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn xác:

  • Nhận biết, phân tích tính chất lý - hóa - điện và lựa chọn đúng các loại vật liệu điện, khí cụ điện hạ áp theo tiêu chuẩn kỹ thuật.
  • Đọc, vẽ và thi công đấu nối sơ đồ mạch điện động lực và điều khiển theo đúng quy trình công nghệ.
  • Vận hành, tháo lắp, bảo dưỡng, kiểm tra và sửa chữa các hư hỏng thông thường trên khí cụ điện, máy biến áp và động cơ điện trong hệ thống cơ điện tử.
  • Thiết lập quy trình làm việc khoa học, tuân thủ nghiêm ngặt các quy chuẩn an toàn lao động và bảo quản trang thiết bị.

Giáo trình có tổng thời lượng 60 giờ, phân bổ thành 12 giờ lý thuyết, 44 giờ thực hành/thực tập/bài tập và 4 giờ kiểm tra định kỳ. Nội dung tiếp cận theo phương pháp mô-đun tích hợp, kết nối trực tiếp giữa lý thuyết cấu tạo vật chất, nguyên lý điện - từ với kỹ năng vận hành xưởng thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 4 chương (bài học) lớn:

            điện & từ tính      tơ, Khởi động từ)
  • Chương 1: Vật liệu điện (8 giờ - 2 LT, 5 TH, 1 KT): Khảo sát cấu tạo nguyên tử theo mô hình Bohr, hiện tượng ion hóa, cấu tạo phân tử và các liên kết (đồng hóa trị ở phân tử $\text{Cl}_2$, liên kết ion ở $\text{NaCl}/\text{CeCl}$, liên kết kim loại, liên kết Van der Waals, khuyết tật mạng tinh thể). Trình bày lý thuyết phân vùng năng lượng (vùng đầy/hóa trị, vùng cấm $\Delta W$, vùng tự do/dẫn) để phân loại điện môi ($\Delta W = 1{,}5 \div \text{vài eV}$), bán dẫn ($\Delta W = 0{,}2 \div 1{,}5\text{ eV}$) và vật dẫn ($\Delta W < 0{,}2\text{ eV}$). Phân loại vật liệu theo từ tính (nghịch từ $\mu < 1$, thuận từ $\mu > 1$, dẫn từ $\mu \gg 1$), xác định các đại lượng điện dẫn suất $\gamma$, điện trở suất $\rho = R\frac{S}{l}$, hệ số nhiệt điện trở $\alpha_t$, sức nhiệt điện động của cặp nhiệt ngẫu và độ giãn nở nhiệt $\alpha_l$. Phân loại vật liệu dẫn điện thể rắn, lỏng (thủy ngân), khí (plasma) và cơ chế dẫn điện tử/ion.
  • Chương 2: Khí cụ điện (24 giờ - 4 LT, 19 TH, 1 KT): Khái quát yêu cầu kỹ thuật và phân loại khí cụ hạ áp ($< 1000\text{V}$) đến siêu cao áp ($> 400\text{kV}$); phân tích nguyên nhân hư hỏng tiếp điểm (ăn mòn kim loại, oxy hóa, điện thế hóa, phóng điện) và biện pháp bảo dưỡng mạ tiếp điểm. Khảo sát cấu tạo, nguyên lý dập hồ quang của cầu dao có lưỡi dao phụ và lò xo bật nhanh. Nghiên cứu áptômát (móc bảo vệ điện từ cắt ngắn mạch, móc bảo vệ nhiệt lưỡng kim cắt quá tải, buồng dập hồ quang kiểu hở/nửa kín, thông số dòng A3100, $\text{AП-25}$). Khảo sát công tắc tơ (nam châm điện, vòng ngắn mạch chống rung, buồng dập hồ quang, tiếp điểm chính/phụ, phân loại AC1 đến AC4 và DC1 đến DC5 theo tiêu chuẩn IEC-947-4 và UL508; bảng thông số dòng HiMC110–HiMC180). Khảo sát khởi động từ đơn và khởi động từ kép đảo chiều có khóa liên động. Phân tích quá trình quá độ khi đóng cắt tải $R, L, C$ một chiều, phương pháp dập xung bằng diode/tụ điện và công thức tính chọn khí cụ đóng cắt. Trình bày quy trình 5 bước tháo lắp, kiểm tra cách điện bằng Megaohmmeter và sửa chữa cầu dao.
  • Chương 3: Thiết bị điện gia dụng (9 giờ - 3 LT, 5 TH, 1 KT): Cấu tạo và nguyên lý hoạt động của thiết bị cấp nhiệt, máy biến áp một pha, động cơ điện một pha và các thiết bị điện một chiều.
  • Chương 4: Rơ le điện tử (9 giờ - 3 LT, 5 TH, 1 KT): Nguyên lý cấu tạo các khối rơ le điện tử bán dẫn và sơ đồ các mạch điện ứng dụng điều khiển trong hệ thống cơ điện tử.

Kiến thức nền tảng được xây dựng

  • Lý thuyết vật liệu và vi mô: Mối liên hệ giữa lực hút Coulomb $f_1 = \frac{q^2}{r^2}$ và lực ly tâm $f_2 = \frac{m v^2}{r}$, năng lượng electron $W_e = -\frac{q^2}{2r}$, cơ chế ion hóa năng lượng tối thiểu $W_i$. Cấu trúc vùng năng lượng giải thích bản chất dẫn điện, cách điện và bán dẫn.
  • Điện từ học và hiện tượng chuyển mạch: Định luật Ohm vi phân $I = n_0 q_e S K E$; biểu thức hiệu điện thế tiếp xúc giữa hai kim loại $u_{AB} = u_B - u_A + \frac{k T}{e}\ln\frac{n_{0A}}{n_{0B}}$; suất điện động cảm ứng khi ngắt cuộn dây $E_{cu} = -W \frac{d\Phi}{dt}$; cơ chế lệch pha của từ thông qua vòng ngắn mạch chống rung trên mạch từ xoay chiều.
  • Lý thuyết quá trình quá độ và dập hồ quang: Đặc tính quá độ của dòng nạp tụ $i_C$, quá điện áp trên cuộn cảm $u_K = E + E_{cu}$, cơ chế phân chia và kéo dài hồ quang qua lưới khử ion kim loại.

Kỹ năng phát triển

  • Kỹ năng tính toán và lựa chọn thiết bị:
    • Tính dòng điện tính toán phụ tải 3 pha: $$I_{tt} = \frac{P}{\sqrt{3} \cdot U \cdot \cos\varphi \cdot \eta}$$
    • Tính chọn dòng định mức cầu dao: $$I_{dm} = (1{,}2 \div 1{,}5) I_{tt}$$
    • Tính chọn dòng tác động áptômát điện từ bảo vệ ngắn mạch động cơ ($I_{nm} > I_{kd}$) và áptômát nhiệt điện bảo vệ quá tải: $$I_{dc} = (1{,}1 \div 1{,}2) I_{tt}$$
    • Lựa chọn cấp tải công tắc tơ theo tiêu chuẩn IEC-947-4 (AC-1, AC-3) và UL508.
  • Kỹ năng thực hành lắp ráp, điều khiển: Đọc sơ đồ nguyên lý, thi công lắp đặt mạch khởi động từ đơn duy trì bằng nút nhấn ($PB_1, PB_0, K_1, K_2$) và mạch đảo chiều quay động cơ lồng sóc bằng khởi động từ kép có khóa liên động chéo bằng tiếp điểm thường đóng.
  • Kỹ năng đo đạc, chẩn đoán và bảo dưỡng: Đo điện trở cách điện bằng đồng hồ Megaohmmeter (tiêu chuẩn cách điện đạt yêu cầu khi $R_{cd} \ge 1\text{ M}\Omega$), kiểm tra khe hở ngàm tiếp điểm tĩnh, độ phẳng tiếp xúc, áp lực lò xo tiếp điểm và thực hiện quy trình bảo dưỡng định kỳ hàng tháng/hàng năm cho tủ phân phối hạ áp.

Phương pháp giảng dạy và học tập

Giáo trình Điện cơ bản áp dụng triệt để phương pháp sư phạm tích hợp đặc trưng của giáo dục nghề nghiệp. Thời lượng thực hành chiếm ưu thế tuyệt đối ($44/60$ giờ, tương đương hơn $73%$ tổng thời lượng mô đun), giúp người học chuyển hóa trực tiếp kiến thức lý thuyết thành thao tác kỹ thuật tại xưởng thực hành.

Trong phần giảng dạy lý thuyết, phương pháp suy luận logic được triển khai từ bản chất vật lý (mô hình nguyên tử, vùng năng lượng, hồ quang ngắt mạch) đến phương pháp tính toán kỹ thuật. Giáo trình tích hợp các bài toán case study cụ thể:

  • Ví dụ tính chọn cầu dao: Động cơ 3 pha công suất $P = 10\text{ kW}$, $U = 400\text{V}$, $\cos\varphi = 0{,}85$, $\eta = 0{,}88 \Rightarrow I_{tt} \approx 19{,}3\text{A} \Rightarrow$ tính chọn cầu dao định mức $I_{dm} = 25\text{A}, U = 400\text{V}$.
  • Ví dụ tính chọn áptômát: Động cơ $P = 18{,}5\text{ kW}$, $U = 380\text{V}$, $\cos\varphi = 0{,}93$, $\eta = 89% \Rightarrow I_{dm} \approx 34\text{A} \Rightarrow$ chọn áptômát nhiệt điện có dòng định mức $40\text{A}$.

Hoạt động thực hành được tổ chức theo quy trình kỹ thuật tiêu chuẩn. Học viên được rèn luyện tuần tự qua các bước thao tác định lượng rõ ràng:

  1. Tháo thiết bị ra khỏi bảng điện.
  2. Làm sạch ngoại quan bằng giẻ khô hoặc dung dịch làm sạch phù hợp.
  3. Tháo rã chi tiết cơ khí và tiếp điểm theo thứ tự ngược với quy trình lắp.
  4. Vệ sinh, tẩy gỉ, mạ lớp bảo vệ tiếp điểm.
  5. Kiểm tra tình trạng nứt vỡ cách điện, dùng Megaohmmeter đo điện trở cách điện, căn chỉnh khe hở ngàm tiếp điểm và siết lực bu-lông.

Phương pháp đánh giá năng lực học viên gồm 4 bài kiểm tra định kỳ phân bổ sau mỗi chương học kết hợp đánh giá thực hành trực tiếp tại trạm làm việc (tiêu chí đánh giá gồm: độ an toàn, tính chính xác của sơ đồ nối dây, thẩm mỹ bố trí thiết bị và thời gian thao tác). Sinh viên được hướng dẫn tự học thông qua việc tra cứu bảng tra thông số kỹ thuật (A3100, $\text{AП-25}$, HiMC), phân tích tài liệu kỹ thuật của nhà sản xuất và danh mục tài liệu tham khảo đính kèm ở trang 100.

Điểm nổi bật và cập nhật

  • Tính mở và khả năng thích ứng chương trình: Tài liệu được biên soạn theo quan điểm mở, tập trung chắt lọc những nguyên lý cốt lõi. Cấu trúc này cho phép các cơ sở giáo dục nghề nghiệp tự điều chỉnh chi tiết nội dung và tỷ trọng thực hành xưởng cho phù hợp với trang thiết bị thực tế mà vẫn bám sát khung đào tạo Cao đẳng nghề Cơ điện tử.
  • Tích hợp song song hệ thống tiêu chuẩn kỹ thuật đa dạng: Giáo trình cung cấp đầy đủ dữ liệu thông số kỹ thuật của các dòng khí cụ hạ áp truyền thống (như áptômát Liên Xô kiểu A3100, dòng $\text{AП-25}$, $\text{AП-50}$, BAB) song song với việc cập nhật hệ thống phân loại tải theo tiêu chuẩn quốc tế hiện đại IEC-947-4 (chế độ tải xoay chiều AC1, AC2, AC3, AC4; tải một chiều DC1 đến DC5) và tiêu chuẩn Bắc Mỹ UL508 (bảng thông số chi tiết dòng công tắc tơ HiMC110 đến HiMC180 cho động cơ 1 pha, 3 pha từ $200\text{V}$ đến $1000\text{V}$).
  • Liên kết chặt chẽ giữa hiện tượng vật lý và xử lý kỹ thuật: Không dừng lại ở mô tả định tính, giáo trình phân tích cặn kẽ bản chất hóa - lý của các sự cố tiếp xúc điện (ăn mòn điện hóa do chênh lệch thế hóa học kim loại, hiện tượng rỗ tiếp điểm do hồ quang, suy giảm lực nén lò xo) và quá trình biến thiên dòng/áp khi đóng cắt mạch quá độ ($R, L, C$), từ đó đưa ra các giải pháp kỹ thuật cụ thể: đặt vòng ngắn mạch chống rung cho nam châm xoay chiều, mắc diode/tụ điện dập xung cảm ứng $\left(E_{cu} = -W \frac{d\Phi}{dt}\right)$, kỹ thuật mạ tiếp điểm bằng thiếc, bạc, kẽm, cadmi.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Giáo trình phục vụ trực tiếp cho sinh viên hệ Cao đẳng nghề ngành Cơ điện tử. Đây là học phần kỹ thuật nền tảng bắt buộc trước khi học viên bước vào các học phần chuyên sâu về PLC, khí nén - thủy lực, robot công nghiệp và hệ thống sản xuất tích hợp linh hoạt. Ngoài ra, tài liệu phù hợp làm giáo trình tham khảo cho sinh viên các ngành Điện công nghiệp, Tự động hóa xí nghiệp, Kỹ thuật lắp đặt điện.
  • Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành hoặc học song song các môn học cơ sở trong chương trình khung từ MH07 đến MH14 (bao gồm kiến thức cơ bản về An toàn điện, Vẽ kỹ thuật điện, Vật lý đại cương - phần Điện học và Từ học).
  • Giảng viên và cán bộ hướng dẫn thực hành: Tài liệu đóng vai trò là khung phân bổ bài giảng chuẩn (60 giờ: 12 LT, 44 TH, 4 KT), cung cấp căn cứ xây dựng bảng tiêu chí đánh giá kỹ năng nghề, phiếu hướng dẫn thực hành và quy trình thao tác chuẩn trong xưởng.
  • Kỹ thuật viên tự học và bảo trì: Cung cấp tài liệu tra cứu các công thức tính chọn dòng làm việc, bảng mã thông số áptômát/công tắc tơ và quy trình 5 bước xử lý hư hỏng thiết bị đóng cắt hạ áp tại nhà máy.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế dành cho đối tượng nào?

Giáo trình được biên soạn chính thức cho học sinh, sinh viên theo học trình độ Cao đẳng nghề chuyên ngành Cơ điện tử, đồng thời là tài liệu tham khảo phù hợp cho các hệ đào tạo trung cấp nghề, cao đẳng nghề khối ngành Điện - Điện tử và Kỹ thuật điều khiển.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững các kiến thức cơ bản về vật lý đại cương (dòng điện, điện trường, từ trường, định luật cảm ứng điện từ), toán kỹ thuật cơ bản và các môn học cơ sở kỹ thuật (MH07 đến MH14) được bố trí song song trong chương trình đào tạo.

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết mạch điện thông thường?

Tài liệu tập trung sâu vào cấu tạo cơ khí - điện từ và công nghệ vật liệu của thiết bị thực tế với hơn $73%$ thời lượng dành cho thực hành xưởng. Nội dung tích hợp trực tiếp bảng tra thông số công nghiệp của thiết bị (A3100, $\text{AП-25}$, HiMC), tiêu chuẩn IEC/UL và bảng chẩn đoán nguyên nhân - biện pháp khắc phục sự cố tiếp điểm.

4. Phương pháp tự học và rèn luyện kỹ năng thực hành với giáo trình như thế nào?

Người học cần kết hợp đọc hiểu bản chất vật lý (vùng năng lượng, hồ quang, quá trình quá độ mạch $R-L-C$) với việc tự giải các bài toán tính chọn công suất ($I_{tt}, I_{dm}, I_{dc}$), đối chiếu sơ đồ nguyên lý mạch điều khiển với việc đấu nối thực tế và tuân thủ đúng quy trình 5 bước kiểm tra - bảo dưỡng bằng đồng hồ Megaohmmeter.

5. Giáo trình có các bảng dữ liệu tra cứu và tài liệu tham khảo kèm theo không?

Tài liệu cung cấp hệ thống bảng dữ liệu kỹ thuật chi tiết: bảng thông số áptômát Liên Xô A3100, $\text{AП-25}$ (Bảng 2.5, Bảng 2.6), bảng chế độ làm việc công tắc tơ theo IEC-947-4 (Bảng 2.7), bảng thông số công tắc tơ HiMC theo UL508, bảng chẩn đoán hư hỏng cầu dao (Bảng 2.9, Bảng 2.10) và danh mục tài liệu tham khảo chuyên ngành tại trang 100.

Kết luận

Giáo trình Điện cơ bản (MĐ 22) của Trường Cao đẳng nghề Việt Nam - Hàn Quốc TP. Hà Nội là tài liệu giảng dạy kỹ thuật chuẩn hóa, cô đọng các kiến thức cốt lõi về vật liệu điện, khí cụ điện đóng cắt - bảo vệ - điều khiển và phương pháp bảo dưỡng thiết bị điện hạ thế.

Lộ trình học tập được thiết lập logic: $$\text{Lý thuyết vật liệu & vùng năng lượng (Chương 1)} \longrightarrow \text{Khí cụ điện & phương pháp tính chọn (Chương 2)} \longrightarrow \text{Thiết bị điện gia dụng (Chương 3)} \longrightarrow \text{Rơ le điện tử & mạch ứng dụng (Chương 4)}$$

Tài liệu là nền tảng trực tiếp giúp học viên tích lũy năng lực tính toán, thi công mạch và sửa chữa khí cụ điện, phục vụ các học phần chuyên sâu trong chương trình đào tạo nghề Cơ điện tử. Người học có thể khai thác thêm các bảng dữ liệu kỹ thuật áptômát A3100, $\text{AП-25}$, công tắc tơ HiMC, tiêu chuẩn IEC-947-4/UL508 và danh mục tài liệu tham khảo tại trang 100 để mở rộng kiến thức chuyên môn.
