THÔNG TIN THƯ MỤC VÀ MÔ TẢ NỘI DUNG GIÁO TRÌNH: LẮP ĐẶT ĐIỆN (MÃ MÔ ĐUN: MĐ16)
Tổng quan về giáo trình

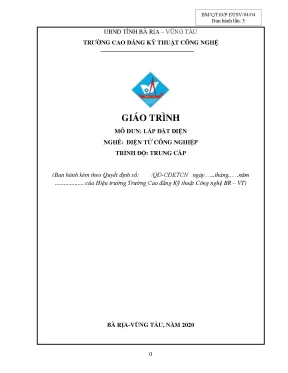

Giáo trình Mô đun: Lắp đặt điện (Mã số: MĐ16, Mã văn bản: ĐTSV/04/04, Ban hành lần thứ 3) là tài liệu học tập chuyên môn do Kỹ sư Nguyễn Hùng chủ biên, được ban hành và áp dụng tại Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu vào năm 2020.
Về vị trí trong chương trình đào tạo, mô đun này là học phần bắt buộc thuộc khối kiến thức chuyên ngành của nghề Điện tử công nghiệp và Cơ điện tử ở trình độ Trung cấp và Cao đẳng. Học phần được bố trí giảng dạy sau các môn học tiên quyết bao gồm Kỹ thuật điện tử và Kỹ thuật cảm biến, đồng thời cung cấp kiến thức nền tảng trực tiếp để sinh viên tiếp thu các mô đun chuyên sâu ở giai đoạn sau như Trang bị điện và Điều khiển lập trình PLC.
Mục tiêu học tập của giáo trình được xác định trên ba phương diện năng lực:
- Về kiến thức: Trang bị khả năng mô tả khái quát kỹ thuật lắp đặt điện; nhận dạng ký hiệu, quy cách hình dáng và phân tích nguyên lý hoạt động của các loại khí cụ điện (công tắc, cầu dao, cầu chì, ổ cắm, phích cắm, aptomat/CB); đọc và phân tích sơ đồ nguyên lý mạch điện; trình bày cấu tạo và nguyên lý của các thiết bị gia nhiệt dân dụng (bàn là điện, nồi cơm điện, bếp điện).
- Về kỹ năng: Phát triển năng lực vẽ và bóc tách các dạng sơ đồ điện (sơ đồ nguyên lý, sơ đồ lắp đặt, sơ đồ nối dây, sơ đồ đơn tuyến, sơ đồ mặt bằng); tính toán chọn lựa khí cụ và vật tư phù hợp tiêu chuẩn Việt Nam hoặc tiêu chuẩn IEC; thi công thành thạo hệ thống chiếu sáng đi nổi bằng các phương pháp luồn dây (nẹp vuông, ống tròn mềm, ống tròn cứng); sử dụng các công cụ đo kiểm tra điện và sửa chữa hư hỏng thường gặp ở thiết bị gia nhiệt.
- Về năng lực tự chủ và trách nhiệm: Rèn luyện ý thức tổ chức kỷ luật, phương pháp làm việc độc lập hoặc phối hợp nhóm, tuân thủ nghiêm ngặt quy định an toàn lao động, an toàn điện và duy trì tiêu chuẩn quản lý 5S tại khu vực thực hành.
Cấu trúc giáo trình tiếp cận theo mô hình tích hợp lý thuyết và thực hành, chia nhỏ kiến thức thành từng đơn vị bài học (Bài mở đầu và 14 bài chuyên đề), dẫn nhập từ việc trang bị an toàn, sử dụng dụng cụ cơ khí - đo lường cơ bản đến quy trình thi công mạch chiếu sáng cụ thể và kỹ thuật sửa chữa thiết bị nhiệt gia dụng.
Nội dung kiến thức cốt lõi
GIÁO TRÌNH LẮP ĐẶT ĐIỆN (MĐ16)
[PHẦN ĐẠI CƯƠNG] [KHÍ CỤ ĐIỆN] [THI CÔNG CHIẾU SÁNG] [SỬA CHỮA GIA NHIỆT]
Các chương và chủ đề chính
Tài liệu được phân bổ thành 15 hợp phần với logic phát triển từ cơ bản đến phức tạp:
- Bài mở đầu: Đại cương về kỹ thuật lắp đặt điện: Giới thiệu vai trò, đặc điểm và yêu cầu của nghề lắp đặt điện trong sản xuất và đời sống; phổ biến nội quy xưởng thực hành, quy chuẩn an toàn lao động, an toàn điện và phương pháp quản lý xưởng theo tiêu chuẩn 5S (Seiri, Seiton, Seiso, Seiketsu, Shitsuke).
- Bài 01: Sử dụng dụng cụ, thiết bị lắp đặt điện: Hướng dẫn kỹ thuật sử dụng trang thiết bị bảo hộ cá nhân (dây đai an toàn D-ring, giày bảo hộ chống đâm xuyên/cách điện, mũ bảo hộ, găng tay da/chống axit/cách điện, kính chắn bụi); hướng dẫn sử dụng các dụng cụ cơ khí thi công (kìm mỏ bằng, kìm nhọn, kìm tuốt dây, kìm ép cos, tuốc nơ vít, khoan cầm tay, máy vặn vít dùng pin, máy cắt, dao gọt dây, kéo cắt ống nhựa, búa, đục, lò xo uốn ống, mỏ hàn nhiệt/xung, ống cân thủy, thước Level, dây mồi luồn dây, máy dò dây âm tường) và thiết bị đo kiểm (đồng hồ vạn năng VOM, ampe kìm, bút thử điện, phích kiểm tra thông mạch).
- Bài 02: Lắp đặt các khí cụ điện trong chiếu sáng: Cấu tạo, công dụng, tiêu chuẩn chọn lựa và quy trình lắp đặt 5 bước đối với công tắc (công suất nhỏ, dòng $\le 6\text{A}$, điện áp $\le 500\text{V}$), nút nhấn điều khiển, cầu chì hạ áp, cầu dao đóng cắt bằng tay, aptomat/CB (cơ cấu dập hồ quang, móc bảo vệ quá tải/ngắn mạch), ổ cắm và phích cắm điện 1 pha.
- Bài 03, Bài 04, Bài 05: Lắp đặt thiết bị tải chiếu sáng và tín hiệu: Khảo sát cấu tạo và mạch lắp đặt đèn sợi đốt vonfram ($t_{\text{nóng chảy}} = 3380^\circ\text{C}$, khí trơ Argon/Kripton); đèn huỳnh quang ống và compact huỳnh quang; các sơ đồ mạch chuông điện (1 chuông 1 nút nhấn, 1 chuông 2 nút nhấn, 2 chuông 1 nút nhấn, 1 nút nhấn nối tiếp công tắc, chuông không dây).
- Bài 06, Bài 07, Bài 08: Lắp đặt hệ thống chiếu sáng đi nổi bằng nẹp vuông: Nguyên tắc bố trí đường dây và thiết bị đặt nổi; quy trình 7 bước (đọc bản vẽ, bóc tách vật tư, khảo sát hiện trường, dự trù dụng cụ, thi công lắp đặt nẹp/dây dẫn, kiểm tra hiệu chỉnh, cấp nguồn vận hành) áp dụng cho phòng khách, phòng ngủ và một căn hộ hoàn chỉnh.
- Bài 09: Lắp đặt hệ thống chiếu sáng đi nổi bằng ống tròn mềm: Phương pháp đặt dây nổi sử dụng ống ruột gà cho phòng khách; kỹ thuật định vị kẹp đỡ và thao tác luồn dây dẫn.
- Bài 10, Bài 11: Lắp đặt hệ thống chiếu sáng đi nổi bằng ống tròn cứng: Phương pháp uốn góc bằng lò xo uốn ống, kỹ thuật nối và cố định ống nhựa cứng, quy trình thi công hệ thống chiếu sáng cho phòng khách và phòng ngủ.
- Bài 12, Bài 13, Bài 14: Sửa chữa thiết bị gia nhiệt: Cơ sở lý thuyết thiết bị nhiệt; cấu tạo, nguyên lý làm việc và phương pháp khắc phục sự cố ở bếp điện (bếp mayso, bếp điện từ, bếp hồng ngoại), bàn là điện và nồi cơm điện.
Kiến thức nền tảng được xây dựng
Giáo trình củng cố hệ thống cơ sở lý thuyết gắn liền với kỹ thuật điện hạ thế:
- Định luật Jun – Lenxơ: Cơ sở tính toán và chuyển hóa điện năng thành nhiệt năng trong các phần tử đốt nóng ($Q = I^2Rt$).
- Nguyên lý phóng điện và dập hồ quang: Khảo sát cơ chế hình thành hồ quang khi đóng cắt mạch điện; nguyên lý dập hồ quang trong buồng dập hở/nửa kín ($\le 50\text{kA}$) và sự phối hợp giữa ba cấp tiếp điểm (tiếp điểm chính, tiếp điểm phụ, tiếp điểm hồ quang) của Aptomat.
- Phương pháp tính chọn thiết bị bảo vệ và đóng cắt:
- Tính chọn cầu chì và cầu dao: $I_{\text{đm}} > I_{\text{tt}}$ và $U_{\text{đm}} \ge U_{\text{nguồn}}$.
- Xác định phụ tải tính toán theo hệ số đồng thời: $P_{\text{tt}} = K_{\text{đt}} \cdot P_{\text{đặt}}$.
- Công thức xác định dòng điện tính toán:
$$I_{\text{tt}} = \frac{P_{\text{tt}}}{U_{\text{đm}} \cdot \cos\varphi}$$
+---------------------------------------------------------------------------------------------------+
| BẢNG TỔNG HỢP NGUYÊN TẮC TÍNH CHỌN KHÍ CỤ ĐIỆN THEO GIÁO TRÌNH |
+---------------+-------------------------------+-----------------------------------+---------------+
| Loại khí cụ | Điều kiện chọn cơ bản | Công thức phụ tải áp dụng | Ghi chú kỹ thuật |
+---------------+-------------------------------+-----------------------------------+---------------+
| Cầu chì | I_đmcc > I_tt ; U_đmcc >= U_n | I_tt = P_đm / (U_đm * cos_phi) | Bảo vệ ngắn |
| | | | mạch/quá tải |
+---------------+-------------------------------+-----------------------------------+---------------+
| Cầu dao | I_đmcd > I_tt ; U_đmcd >= U_n | P_tt = K_đt * P_đặt | Đóng ngắt |
| | | | không tải lớn |
+---------------+-------------------------------+-----------------------------------+---------------+
| Aptomat (CB) | I_đmcb > I_tt ; U_đmcb >= U_n | I_tt = P_tt / (U_đm * cos_phi) | Bảo vệ sụt áp,|
| | | | quá tải, chập |
+---------------+-------------------------------+-----------------------------------+---------------+
Kỹ năng phát triển
- Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác các dụng cụ cầm tay; cắt, uốn ống nhựa cứng bằng lò xo hai vị trí uốn; luồn cáp so le bằng dây mồi; sử dụng mỏ hàn nhiệt/xung để nối dây; cân chỉnh phẳng đế thiết bị bằng thước Level hoặc ống bọt nước; định vị đường dây ngầm bằng máy dò chuyên dụng.
- Kỹ năng phân tích (Analytical skills): Đọc hiểu sơ đồ nguyên lý, sơ đồ lắp đặt và bản vẽ mặt bằng kiến trúc; tính toán bóc tách khối lượng vật tư và thiết bị bảo vệ theo công suất tải.
- Kỹ năng thực hành chuyên môn (Practical competencies): Kiểm tra nguội mạch điện bằng thang đo ôm ($\Omega$) trên đồng hồ VOM trước khi đóng nguồn; kiểm tra phân cực dây nóng bằng bút thử điện; chẩn đoán hư hỏng (đứt mayso, hỏng tiếp điểm nhiệt) và tiến hành sửa chữa trên các thiết bị gia nhiệt thực tế.
Phương pháp giảng dạy và học tập
Giáo trình được thiết kế theo phương pháp giảng dạy tích hợp (Integrated Pedagogical Approach), kết hợp chặt chẽ giữa lý thuyết kỹ thuật và thực hành thao tác xưởng. Mỗi đơn vị bài học đều đi theo tiến trình chuẩn hóa: phân tích chức năng - cấu tạo -> khảo sát sơ đồ nguyên lý -> quy trình kỹ thuật từng bước -> bài tập thực hành/sửa chữa -> tiêu chí kiểm tra, đánh giá.
Bài tập và tình huống mẫu (Case studies)
Tài liệu cung cấp các bài toán tính chọn thông số kỹ thuật bám sát thực tế:
- Tình huống tính chọn cầu chì cho đèn sợi đốt:
Bóng đèn sợi đốt công suất $75\text{W}$, điện áp $220\text{V}$, $\cos\varphi = 1$:
$$I_{\text{đc}} \ge I_{\text{tt}} = \frac{75}{220 \cdot 1} = 0,34\text{A}$$
Kết quả chọn cầu chì hạ áp có $I_{\text{dây chì}} = 2\text{A}$ và $I_{\text{vỏ}} = 5\text{A}$.
- Tình huống tính chọn bộ cầu dao – cầu chì cho hộ gia đình:
Tổng công suất đặt $5\text{kW}$, hệ số đồng thời $K_{\text{đt}} = 0,8 \Rightarrow P_{\text{tt}} = 4\text{kW}$. Dòng điện tính toán $I_{\text{tt}} = \frac{4000}{220 \cdot 0,85} \approx 21,4\text{A}$. Chọn bộ thiết bị có dòng $I_{\text{dây chì}} = 25\text{A}$, $I_{\text{đm cầu dao}} = I_{\text{vỏ cầu chì}} = 30\text{A}$.
- Tình huống chọn Aptomat tổng:
Phụ tải hộ gia đình có tổng công suất đặt $10\text{kW}$, $K_{\text{đt}} = 0,8 \Rightarrow P_{\text{tt}} = 8\text{kW}$. Dòng điện tính toán $I_{\text{tt}} = \frac{8000}{220 \cdot 0,85} \approx 42,8\text{A}$. Giáo trình xác định giải pháp lựa chọn Aptomat 1 pha 2 cực thông số $I_{\text{đmA}} = 50\text{A}$, dòng cắt ngắn mạch $I_{\text{cđm}} = 2,5\text{kA}$ (hãng chế tạo LG).
Quy trình thực hành và phương pháp đánh giá
Mọi bài thực hành lắp đặt khí cụ và đường dây đều tuân thủ quy trình chuẩn hóa gồm các bước: Chuẩn bị vật tư/dụng cụ -> Cố định bảng điện/hộp đế/đường ống -> Đấu nối dây dẫn (tuân thủ quy định chiều dài tuốt vỏ, siết ốc không hở lõi đồng) -> Lắp ráp hoàn thiện -> Kiểm tra nguội và vận hành thử tải.
Đánh giá kết quả học tập căn cứ vào các tiêu chí định lượng:
- Độ an toàn tuyệt đối về điện và cơ học trước khi cấp nguồn.
- Mức độ chính xác so với bản vẽ thiết kế (đúng kích thước, cân bằng bằng thước thủy).
- Chất lượng mối nối điện (bóng, gọn, chắc chắn, cách điện đạt chuẩn).
- Mức độ chấp hành nội quy xưởng và kết quả duy trì 5S tại vị trí thực hành.
Điểm nổi bật và cập nhật
- Phiên bản chuẩn hóa lần 3 (2020): Tài liệu là kết quả hiệu chỉnh qua 3 lần ban hành, cập nhật bám sát chương trình khung đào tạo nghề Cơ điện tử và Điện tử công nghiệp được phê duyệt.
- Chuẩn hóa an toàn và phương pháp quản lý 5S: Giáo trình tích hợp trực tiếp tiêu chuẩn quản lý 5S vào bài mở đầu như một nội dung huấn luyện bắt buộc; đưa ra hướng dẫn sử dụng chi tiết trang bị bảo hộ cá nhân (quy trình 5 bước đeo dây đai an toàn D-ring khi làm việc ở độ cao trên 2 mét, hướng dẫn kiểm tra mũ bảo hộ không quá hạn 5 năm, phân loại 4 nhóm găng tay chuyên dụng và 8 tính năng bảo vệ của giày bảo hộ).
- Đa dạng hóa phương pháp thi công: Cung cấp đầy đủ 3 giải pháp lắp đặt đường dây nổi thịnh hành trong công trình dân dụng (nẹp vuông, ống tròn mềm ruột gà, ống tròn cứng chịu lực), giúp người học nắm vững kỹ thuật luồn dây và uốn ống thực tế.
- Cập nhật thiết bị nhiệt và chiếu sáng hiện đại: Bên cạnh các mạch điện cơ bản (đèn sợi đốt, chuông điện có dây), giáo trình đưa vào nội dung khảo sát đèn huỳnh quang compact, chuông điện không dây, máy dò dây âm tường, máy vặn vít dùng pin, cũng như kỹ thuật sửa chữa bếp điện từ và bếp hồng ngoại.
- Liên kết tiêu chuẩn công nghiệp: Nội dung tính toán, bóc tách và thi công được đối chiếu theo các tiêu chuẩn kỹ thuật Việt Nam (TCVN) và tiêu chuẩn Ủy ban Kỹ thuật Điện Quốc tế (IEC), đồng thời tích hợp định hướng quản lý chất lượng theo tiêu chuẩn ISO 9000.
Đối tượng sử dụng giáo trình
- Sinh viên và học viên: Học sinh, sinh viên trình độ Trung cấp và Cao đẳng thuộc các ngành: Điện tử công nghiệp, Cơ điện tử, Điện công nghiệp và Kỹ thuật điện dân dụng.
- Yêu cầu tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở về Kỹ thuật điện tử, Kỹ thuật cảm biến, An toàn điện và Đo lường điện để có thể sử dụng thành thạo các thiết bị đo (VOM, Ampe kìm) và đọc hiểu sơ đồ mạch điện.
- Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa, khung hướng dẫn thực hành xưởng, căn cứ xây dựng danh mục dự trù vật tư tiêu hao và bảng tiêu chí đánh giá kỹ năng nghề tại các cơ sở giáo dục nghề nghiệp.
- Kỹ thuật viên và người tự học: Thợ điện dân dụng, công nhân bảo trì tại các xí nghiệp, nhà máy, công trường xây dựng có nhu cầu tra cứu quy trình đi dây nổi chuẩn mực, phương pháp tính toán phụ tải và kỹ năng chẩn đoán sự cố thiết bị gia nhiệt.
Câu hỏi thường gặp
+---------------------------------------------------------------------------------------------------+
| CÁC CÂU HỎI THƯỜNG GẶP (FAQ) |
+---------------------------------------------------------------------------------------------------+
| 1. Giáo trình này được biên soạn cho đối tượng nào? |
| -> Học viên Trung cấp/Cao đẳng nghề Điện tử công nghiệp, Cơ điện tử và thợ điện dân dụng. |
+---------------------------------------------------------------------------------------------------+
| 2. Cần hoàn thành những môn học nào trước khi học mô đun này? |
| -> Yêu cầu hoàn thành môn Kỹ thuật điện tử, Kỹ thuật cảm biến, Đo lường điện và An toàn điện. |
+---------------------------------------------------------------------------------------------------+
| 3. Điểm khác biệt của giáo trình so với tài liệu lý thuyết điện thuần túy? |
| -> Tiếp cận theo mô đun tích hợp thực hành, chuẩn hóa quy trình 5 bước và gắn liền tiêu chuẩn 5S.|
+---------------------------------------------------------------------------------------------------+
| 4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình? |
| -> Học theo trình tự: nắm vững an toàn -> tính chọn khí cụ -> thực hành thi công -> kiểm tra nguội.|
+---------------------------------------------------------------------------------------------------+
| 5. Giáo trình yêu cầu những trang thiết bị thực hành nào đi kèm? |
| -> Xưởng thực hành điện, VOM, Ampe kìm, máy khoan, dụng cụ uốn ống và mô hình căn hộ mẫu. |
+---------------------------------------------------------------------------------------------------+
1. Giáo trình này phù hợp với ai?
Giáo trình được biên soạn chính thức cho học viên, sinh viên theo học trình độ Trung cấp và Cao đẳng nghề Điện tử công nghiệp, Cơ điện tử. Ngoài ra, tài liệu phù hợp cho công nhân, kỹ thuật viên bảo trì hệ thống điện công trình và điện dân dụng tại các cơ sở sản xuất.
2. Cần kiến thức nền nào để học?
Người học cần nắm vững kiến thức từ các môn học tiên quyết: Kỹ thuật điện tử, Kỹ thuật cảm biến, Lý thuyết mạch điện, Kỹ thuật đo lường điện (cách sử dụng VOM, Ampe kìm) và các quy tắc cơ bản trong môn An toàn điện.
3. Điểm khác biệt của giáo trình với tài liệu khác?
Tài liệu tập trung toàn diện vào kỹ năng thực hành nghề theo quy trình chuẩn hóa: mô tả chi tiết thông số kích thước dụng cụ, hướng dẫn 5 bước đeo đai an toàn D-ring, chuẩn hóa quy trình lắp đặt khí cụ theo 5 bước, và phân công nhiệm vụ xưởng gắn với tiêu chuẩn 5S và hệ thống quản lý chất lượng ISO 9000.
4. Làm sao để tự học hiệu quả?
Người học nên học tuần tự theo logic giáo trình: Nắm chắc quy tắc an toàn và sử dụng dụng cụ ở Bài mở đầu và Bài 01 -> Luyện tập tính toán chọn lựa khí cụ ở Bài 02 -> Thi công mạch đèn đơn lẻ (Bài 03-05) -> Thực hiện các bài thi công hoàn chỉnh trên mô hình phòng khách, phòng ngủ, căn hộ (Bài 06-11) -> Rèn luyện kỹ năng phân tích sự cố thiết bị nhiệt (Bài 12-14). Trong mọi thao tác thực hành, bắt buộc thực hiện bước kiểm tra nguội trước khi đóng điện.
5. Có tài liệu và trang thiết bị bổ trợ nào kèm theo?
Đi kèm với giáo trình là hệ thống xưởng thực tập với các trang bị: bảng điện mẫu, bộ dụng cụ cơ khí cầm tay (khoan, máy cắt, kìm, lò xo uốn ống), thiết bị đo kiểm (VOM, Ampe kìm, máy dò dây âm tường), đồ bảo hộ lao động đạt chuẩn và các tài liệu hướng dẫn thi công theo tiêu chuẩn TCVN / IEC.
Kết luận
Giáo trình Mô đun: Lắp đặt điện (MĐ16) của Trường Cao đẳng Kỹ thuật Công nghệ Bà Rịa – Vũng Tàu đóng vai trò là tài liệu đào tạo chuyên môn có tính chuẩn hóa kỹ thuật và thực tiễn cao. Nội dung giáo trình cung cấp đầy đủ chuỗi năng lực cần thiết cho người thợ điện: từ nguyên tắc an toàn xưởng, phương pháp quản lý 5S, kỹ thuật sử dụng công cụ đo kiểm, tính toán lựa chọn khí cụ bảo vệ, thi công các hệ thống đường dây chiếu sáng theo chuẩn không gian kiến trúc đến kỹ thuật kiểm tra và sửa chữa thiết bị nhiệt gia dụng.
Lộ trình học tập được kiến tạo mạch lạc, chuyển tiếp từ nhận thức quy chuẩn an toàn đến rèn luyện kỹ năng thực hành phân đoạn và thi công hệ thống phức hợp. Đây là tài liệu học tập cốt lõi của nghề Điện tử công nghiệp và là cơ sở kỹ thuật bắt buộc để người học tiếp tục phát triển chuyên môn sang các hệ thống điều khiển tự động hóa như Trang bị điện và PLC.
