Tổng quan về giáo trình

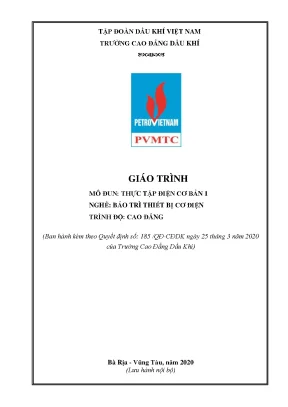

Giáo trình mô đun Thực tập Điện cơ bản 1 (Mã mô đun: KTĐ19MĐ50) do Trường Cao đẳng Dầu khí (thuộc Tập đoàn Dầu khí Việt Nam) biên soạn và phát hành theo Quyết định số 185/QĐ-CĐDK ngày 25 tháng 3 năm 2020. Ban biên soạn gồm chủ biên Phạm Văn Cấp cùng các tác giả Nguyễn Lê Cương và Nguyễn Xuân Thịnh, hoàn thành vào tháng 6 năm 2020 tại Bà Rịa - Vũng Tàu dưới hình thức tài liệu lưu hành nội bộ.

Về vị trí đào tạo, đây là mô đun kỹ thuật cơ sở bắt buộc thuộc nhóm môn học chuyên môn nghề trong chương trình đào tạo trình độ Cao đẳng nghề Bảo trì thiết bị cơ điện (tổng chương trình gồm 80 tín chỉ với 1905 giờ). Mô đun có thời lượng 3 tín chỉ, tương đương 75 giờ học tập (14 giờ lý thuyết, 58 giờ thực hành và 3 giờ kiểm tra).

Mục tiêu học tập (Learning Outcomes) của giáo trình tập trung vào ba chuẩn đầu ra chính:

  1. Kiến thức: Trình bày nguyên lý an toàn điện, cấu tạo và cơ chế hoạt động của thiết bị đo lường (đồng hồ vạn năng VOM), cấu trúc hệ thống phân phối hạ áp, nguyên lý mạch chiếu sáng dân dụng - công nghiệp, động cơ không đồng bộ và công tơ đo điện năng.
  2. Kỹ năng: Thực hiện thành thạo kỹ thuật gia công mối nối dây dẫn, bấm đầu cốt, đấu nối mạch chiếu sáng, lắp ráp bảng điện panel, vận hành động cơ xoay chiều 1 pha, 3 pha và đấu dây khởi động từ.
  3. Năng lực tự chủ và trách nhiệm: Tuân thủ quy trình công nghệ từng bài thực hành, đảm bảo an toàn lao động và độc lập xử lý bài tập kỹ thuật.

Cấu trúc giáo trình gồm 6 bài thực hành được sắp xếp theo trình tự từ thao tác đo kiểm nền tảng đến lắp đặt mạch điều khiển và thiết bị động lực. Điểm đặc sắc của tài liệu là định hướng đào tạo thực hành chuyên sâu (thực hành chiếm 77,3% tổng thời lượng), cung cấp bản vẽ thi công, bảng định mức vật tư và phiếu đánh giá tiêu chuẩn kỹ thuật chi tiết.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học theo tiến trình kỹ thuật từ cơ bản đến phức tạp:

  • Bài 1: Sử dụng đồng hồ đa năng VOM và làm quen với hệ thống phân phối điện hạ áp (6 giờ - 2 LT/4 TH): Giới thiệu cấu tạo cơ cấu đo từ điện của VOM kim (kim chỉ thị, cung chia độ, nút chỉnh $0\ \Omega\text{ ADJ}$, các thang đo điện áp, dòng điện, điện trở, thang đo $h_{FE}$, dòng rỉ $I_{ceo}$) và VOM điện tử; phương pháp xác định thông mạch ($R = 0$), ngắn mạch hoặc đứt dây ($R = \infty$); cấu trúc mạng điện 3 pha 4 dây 220/380V - 50Hz; so sánh phương thức phân tải rẽ nhánh từ đường dây chính và phân tải tập trung từ tủ điện chính.
  • Bài 2: Kỹ thuật nối dây và bấm đầu cốt (7 giờ - 2 LT/5 TH): Quy trình bóc vỏ dây dẫn góc $30^\circ$, cạo sạch lõi kim loại bằng giấy ráp, uốn gập và vặn xoắn 5–6 vòng đối với dây đơn; kỹ thuật cắt bỏ sợi lõi trung tâm 40mm và đan chéo nan quạt đối với dây nhiều sợi; phương pháp hàn thiếc nhiệt độ $200^\circ\text{C}$ góc nghiêng mỏ hàn $45^\circ$; cách điện bằng băng keo đè $1/3$ bản rộng hoặc ống gen chịu nhiệt; kỹ thuật ép đầu cốt đồng/nhôm bằng kìm cơ và kìm bấm thủy lực; bài tập gia công dây nguồn phích cắm công nghiệp CEE.
  • Bài 3: Lắp các mạch đèn chiếu sáng (16 giờ - 3 LT/12 TH/1 KT): Lắp đặt mạch đèn sợi đốt đơn, nối tiếp, song song; mạch đèn cầu thang sử dụng hai công tắc 3 chấu (phương pháp chuẩn và phương pháp tiết kiệm dây); mạch đèn điều chỉnh độ sáng; mạch đèn huỳnh quang $1{,}2\text{m}$ (chấn lưu $220\text{V}$ và chấn lưu 3 dây $110\text{V}$); mạch đèn cao áp thủy ngân có mạch kích mồi xung cao áp ($400\text{--}800\text{V}$) gồm Diode D, điện trở R, tụ $C_1, C_2, C_3$ và khe phóng điện Spark Gap (SG); mạch đèn hầm lò tuần tự; mạch đèn giao thông; quy trình khoan lỗ (mũi khoan $2\text{mm}$ bắt vít, $5\text{mm}$ luồn dây) và lắp đặt bảng điện mẫu trên khung thực hành $1100 \times 700\text{mm}$.
  • Bài 4: Đấu dây vận hành động cơ không đồng bộ 1 pha & 3 pha (16 giờ - 3 LT/12 TH/1 KT): Nguyên lý đấu dây động cơ không đồng bộ 1 pha ở cấp điện áp $110\text{V}$ và $220\text{V}$; phương pháp xác định cực tính các đầu cuộn dây pha (AX, BY, CZ) bằng nguồn một chiều ắc quy kết hợp miliampe kế ($\text{mA}$); kỹ thuật đấu nối hình sao ($\text{Y}$) và hình tam giác ($\Delta$).
  • Bài 5: Đấu dây khởi động từ đơn và khởi động từ kép (22 giờ - 3 LT/18 TH/1 KT): Thiết lập sơ đồ mạch động lực và mạch điều khiển cho Contactor đơn; xây dựng mạch đảo chiều quay động cơ 3 pha sử dụng khởi động từ kép kết hợp bộ nút nhấn kép để thực hiện khóa chéo liên động an toàn.
  • Bài 6: Đấu dây công tơ đo điện năng (8 giờ - 1 LT/7 TH): Cấu tạo và sơ đồ đấu dây điện năng kế 1 pha; kỹ thuật đấu nối công tơ điện 3 pha 3 phần tử (cuộn áp 1-2-3, cuộn dòng 4-5-6) và công tơ điện 3 pha 2 phần tử (cuộn áp 1-2, cuộn dòng 3-4).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật điện cơ sở thông qua các nguyên lý:

  • Mạng điện phân phối: Hệ thống truyền tải điện từ các cấp điện áp cao thế $110\text{kV}, 230\text{kV}$ hạ áp qua các trạm trung gian $66\text{kV}, 22\text{kV}, 15\text{kV}$ về lưới điện hạ áp $220/380\text{V}$ 3 pha 4 dây.
  • Đo lường và mạch điện: Nguyên lý cơ cấu đo từ điện, điều kiện phân cực bán dẫn của Diode/Transistor, điện cảm của chấn lưu (ballast điện trở $20\text{--}30\ \Omega$), nguyên lý cộng hưởng và bù công suất bằng tụ điện.
  • Hệ thống ký hiệu và đại lượng đo lường: Định nghĩa và ứng dụng các thông số điện học cơ bản gồm Điện áp ($U$), Dòng điện ($I$), Công suất tác dụng ($P$), Công suất phản kháng ($Q$), Công suất biểu kiến ($S$), Điện năng ($A$), Điện trở ($R$), Điện dẫn ($G$), Dung dẫn ($B$), cùng các hệ số vận hành: Hệ số sử dụng ($K_{sd}$), Hệ số nhu cầu ($K_{cn}$), Hệ số đồng thời ($K_{dn}$), Hệ số đóng điện ($K_d$), Hệ số điền kín ($K_{dk}$) và Hệ số hình dáng ($K_{hd}$).

Kỹ năng phát triển

  • Kỹ năng đo kiểm và chẩn đoán: Thao tác chọn thang đo, chỉnh điểm 0 trên VOM kim/số; đo kiểm điện áp, dòng điện, điện trở; chẩn đoán ngắn mạch, hở mạch; đo điện trở cách điện các pha ($L_1\text{--}N, L_1\text{--}PE, N\text{--}PE$) và kiểm tra bảo vệ dòng rò qua thiết bị RCD.
  • Kỹ năng cơ khí điện: Kỹ thuật bóc vỏ dây cáp cách điện $15\text{--}20$ lần đường kính, vặn xoắn dây dẫn bằng 2 kìm ngược chiều, hàn thiếc láng nhựa thông, bấm đầu cốt tròn/chỉa bằng kìm thủy lực, gá lắp thiết bị trên bảng điện panel $1100 \times 700\text{mm}$.
  • Kỹ năng lắp đặt và vận hành: Lắp đặt mạch điện chiếu sáng đa dạng (cầu thang, đèn huỳnh quang, cao áp thủy ngân, hầm lò); đấu nối vận hành động cơ xoay chiều 1 pha/3 pha; đấu nối tủ điện điều khiển contactor và hệ thống đo đếm công tơ.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình giảng dạy tích hợp (tỷ lệ 14 giờ lý thuyết / 58 giờ thực hành), kết hợp giữa thuyết trình nguyên lý và hướng dẫn quy trình công nghệ trực quan tại xưởng thực tập.

Quy trình tổ chức dạy học và thực hành bao gồm:

  • Phương pháp sư phạm: Giảng viên áp dụng phương pháp dạy học theo vấn đề, hướng dẫn mẫu thao tác, phát phiếu học tập và phiếu hướng dẫn công nghệ cho từng nhóm thực hành.
  • Hệ thống bài tập thực hành: Người học thực hiện các bài tập chuẩn hóa như:
    1. Đấu nối dây cấp nguồn ổ cắm công nghiệp CEE sử dụng cáp $3 \times 2{,}5\text{mm}^2$ và $5 \times 2{,}5\text{mm}^2$.
    2. Lắp đặt mạch điện chiếu sáng kết hợp ổ cắm sử dụng Aptomat bảo vệ B16A/$230\text{V}$, công tắc đơn $250\text{V}/5\text{A}$ và đui đèn sợi đốt $230\text{V}/25\text{W}$.
    3. Lắp mạch đèn cầu thang điều khiển 2 vị trí và mạch điện mở rộng sử dụng công tắc 4 cực.
  • Phương pháp kiểm tra, đánh giá:
    • Đánh giá thường xuyên: Hỏi miệng và vấn đáp đầu giờ về an toàn điện, nguyên lý sơ đồ mạch.
    • Kiểm tra định kỳ: Gồm 3 bài kiểm tra (Bài kiểm tra 1: Bài 1 + Bài 2; Bài kiểm tra 2: Bài 3 + Bài 4; Bài kiểm tra 3: Bài 5 + Bài 6) kết hợp hình thức trắc nghiệm và thực hành.
    • Thi kết thúc mô đun: Thực hiện bài thi kỹ năng thực hành tổng hợp trên bảng điện panel.
    • Tiêu chí đo kiểm kỹ thuật: Mạch điện chỉ được phép cấp nguồn vận hành sau khi sinh viên hoàn thành bảng kiểm tra đo lường đạt chuẩn: thông mạch tiếp đất an toàn (Cầu nối PE $\rightarrow$ Vỏ tủ/Khung lắp đặt/Đáy tủ), điện trở cách điện các pha và thử nghiệm cắt tự động của RCD khi chạm vỏ.
  • Hướng dẫn tự học: Sinh viên chủ động đọc giáo trình trước ca học, lập sơ đồ đi dây, chuẩn bị dụng cụ đồ nghề cá nhân và hoàn thành các câu hỏi củng cố cuối bài.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các tiêu chuẩn kỹ thuật điện công nghiệp và dân dụng hiện hành tại Việt Nam:

  • Tiêu chuẩn hóa mạng điện: Cập nhật và phân tích trực tiếp theo hệ thống điện tiêu chuẩn quốc gia $220/380\text{V}$ - 3 pha - $50\text{Hz}$, giúp sinh viên tiếp cận cấu trúc lưới điện thực tế từ cấp truyền tải đến phụ tải sinh hoạt và sản xuất.
  • Tích hợp song song thiết bị truyền thống và hiện đại: Cung cấp hướng dẫn sử dụng chi tiết cho cả đồng hồ vạn năng chỉ thị kim (phù hợp kiểm tra linh kiện bán dẫn, phóng nạp tụ điện) và đồng hồ vạn năng điện tử hiện số (cho kết quả đo điện áp, dòng điện tức thời có độ chính xác cao).
  • Phân tích sâu mạch chuyên dụng: Khác với các tài liệu thuần lý thuyết, giáo trình mô tả chi tiết cơ chế vật lý - điện học của mạch đèn cao áp thủy ngân, giải thích cụ thể chu trình phóng điện qua khe hở Spark Gap (SG) tạo xung cao thế $400\text{--}800\text{V}$ ion hóa hơi thủy ngân trong bóng thạch anh ở nhiệt độ cao, cùng cơ chế trễ khởi động lại (yêu cầu thời gian nguội 3 phút).
  • Nguồn tài liệu tham khảo chính thống: Giáo trình được xây dựng trên cơ sở kế thừa có chọn lọc từ các giáo trình thực hành uy tín trong nước:
    1. Giáo trình hướng dẫn thực hành Điện công nghiệp – Bùi Hồng Quế, Lê Nho Khanh (Nhà xuất bản Xây Dựng).
    2. Hướng dẫn thực hành lắp đặt Điện công nghiệp – Trần Duy Phụng (Nhà xuất bản Đà Nẵng).
    3. Giáo trình Thực tập điện cơ bản ngành điện công nghiệp – ThS. Võ Châu Tuấn (Trường Cao đẳng Dầu khí).

Đối tượng sử dụng giáo trình

Giáo trình Thực tập Điện cơ bản 1 được thiết kế cho các nhóm đối tượng cụ thể:

  • Sinh viên chính khóa: Sinh viên hệ Cao đẳng nghề Bảo trì thiết bị cơ điện, sinh viên ngành Điện công nghiệp (hệ Trung cấp và Cao đẳng), cùng các chuyên ngành kỹ thuật liên quan như Vận hành nhà máy điện, Điện tử, Tự động hóa, Cơ khí và Xây dựng.
  • Điều kiện tiên quyết (Prerequisites): Để tiếp thu tốt mô đun KTĐ19MĐ50, người học cần hoàn thành các môn học nền tảng trong chương trình khung:
    • An toàn vệ sinh lao động (Mã: ATMT19MH01) & An toàn điện (Mã: KTĐ19MH1).
    • Vẽ kỹ thuật 1 (Mã: CK19MH01).
    • Điện kỹ thuật cơ bản (Mã: KTĐ19MH11).
    • Khí cụ điện (Mã: KTĐ19MĐ16).
    • Đo lường điện (Mã: KTĐ19MĐ14).
    • Gia công nguội cơ bản (Mã: TBCĐ19MĐ03).
  • Giảng viên: Tài liệu làm căn cứ biên soạn giáo án lý thuyết, giáo án tích hợp, thiết kế bài tập xưởng và xây dựng thang điểm đánh giá kỹ năng tay nghề định kỳ.
  • Kỹ thuật viên tự học và tham khảo: Tài liệu tham khảo hữu ích cho công nhân kỹ thuật, kỹ sư bảo trì tại các xí nghiệp công nghiệp cần tra cứu quy chuẩn bấm đầu cốt, đấu nối động cơ và phân phối hạ áp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên các trường đào tạo nghề thuộc khối ngành kỹ thuật (Bảo trì cơ điện, Điện công nghiệp, Tự động hóa, Cơ khí, Vận hành nhà máy điện) và công nhân kỹ thuật cần chuẩn hóa kỹ năng thực hành điện hạ áp.

2. Cần kiến thức nền nào để học mô đun này?

Người học cần nắm vững lý thuyết kỹ thuật điện cơ bản, an toàn điện, phương pháp đọc bản vẽ kỹ thuật cơ khí - điện, cũng như hiểu rõ chức năng của các loại khí cụ điện đóng cắt và bảo vệ cơ bản.

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác là gì?

Tài liệu tập trung vào kỹ năng thao tác chuẩn xác tại hiện trường: quy định chi tiết kích thước tuốt dây ($15\text{--}20$ lần đường kính), kỹ thuật láng nhựa thông, hàn thiếc nhiệt độ $200^\circ\text{C}$, quy trình bấm đầu cosse thủy lực, hướng dẫn gia công bảng điện panel kèm phiếu kiểm tra an toàn nghiêm ngặt (đo thông mạch PE, thử độ nhạy RCD) trước khi đóng điện.

4. Làm sao để tự học và thực hành giáo trình hiệu quả?

Người học cần đọc trước sơ đồ nguyên lý của từng bài, lập sơ đồ nối dây chi tiết, tuân thủ bảng trình tự 8 bước lắp đặt thiết bị, rèn luyện kỹ năng sử dụng đồng hồ đo VOM để kiểm tra mạch nguội trước khi tiến hành đóng cắt nguồn điện thực tế.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình tích hợp sẵn danh mục bản vẽ thiết kế, sơ đồ đi dây tổng quát, sơ đồ bố trí thiết bị trên bảng thực hành ($1100 \times 700\text{mm}$), danh mục định mức vật tư từng bài tập và hệ thống bảng đánh giá chức năng đo lường theo tiêu chuẩn xưởng thực tập.

Kết luận

Giáo trình mô đun Thực tập Điện cơ bản 1 (KTĐ19MĐ50) của Trường Cao đẳng Dầu khí đóng vai trò thiết lập nền tảng kỹ năng tay nghề vững chắc cho sinh viên nghề Bảo trì thiết bị cơ điện. Toàn bộ nội dung kết hợp chặt chẽ giữa thao tác cơ khí phục vụ ngành điện, kỹ năng đo kiểm an toàn và kỹ thuật đấu nối mạch điều khiển động lực.

Sau khi hoàn thành mô đun này, sinh viên có đủ năng lực để tiếp tục học tập các môn học chuyên sâu tiếp theo trong chương trình đào tạo: Trang bị điện 1 & 2 (KTĐ19MĐ57, KTĐ19MĐ58), Bảo trì máy điện (KTĐ19MĐ5), Bảo trì mạch điện (KTĐ19MĐ4), Bảo trì hệ thống truyền động điện (KTĐ19MĐ3) và Xử lý sự cố thiết bị cơ điện (KTĐ19MĐ67). Người học nên kết hợp thực hành trên panel chuyên dụng và tham khảo thêm các tài liệu hướng dẫn thực hành lắp đặt điện công nghiệp của Bùi Hồng Quế, Trần Duy Phụng để hoàn thiện kỹ năng nghề nghiệp.
