Tổng quan về giáo trình

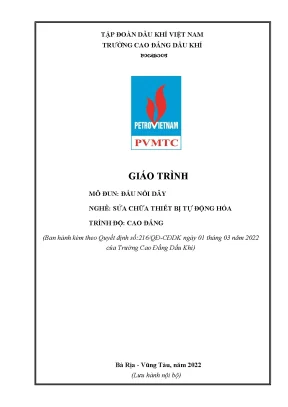

Giáo trình mô-đun Đấu nối dây (Mã mô-đun: AUTM62112 / AUTM52112) được ban hành theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (PVMTC), tỉnh Bà Rịa – Vũng Tàu. Tài liệu do Th. Nguyễn Thị Lan (Chủ biên) và Nguyễn Xuân Thịnh thuộc Khoa Giáo dục Nghề nghiệp biên soạn, dựa trên việc biên dịch và chuẩn hóa từ giáo trình quốc tế Instrumentation Level 3 (NCCER, Xuất bản lần 3, 2016).

                     CHƯƠNG TRÌNH ĐÀO TẠO SCTBTĐH (2310 GIỜ)
MÔN HỌC CHUNG (465 GIỜ)                               MÔN HỌC CHUYÊN MÔN (1845 GIỜ)
                     MÔN HỌC CƠ SỞ (375 GIỜ)                              MÔN HỌC CHUYÊN NGÀNH (1470 GIỜ)
                     - An toàn TĐH (AUTM52101)                            - Thiết bị đo lường (AUTM55005)
                     - Điện kỹ thuật 1 (ELEI53154)                        - Hiệu chuẩn thiết bị (AUTM55107)
                     - Điện tử cơ bản (AUTM53102)                         - Lắp đặt hệ thống TĐH (AUTM54108)
                     - Đo lường điện (ELEI53110)                          ...
                     - Mạch logic số (AUTM53104)                            [LT: 14h | TH: 29h | KT: 02h]

Về vị trí đào tạo, đây là mô-đun chuyên ngành bắt buộc thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH) ở trình độ cao đẳng và trung cấp. Thời lượng thực hiện mô-đun là 45 giờ, bao gồm 14 giờ lý thuyết, 29 giờ thực hành/thảo luận và 02 giờ kiểm tra; mô-đun đã được áp dụng trong chương trình giảng dạy của nhà trường từ năm 2018.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp hệ thống kiến thức và kỹ năng thực hành nghề nghiệp:

  • Kiến thức: Định nghĩa và giải thích mục đích nối đất hệ thống điện; phân loại các phương pháp nối đất; xác định các dạng nhiễu và nguồn gây nhiễu trong hệ thống đo lường tự động hóa; nhận dạng các loại cáp điện áp thấp, cáp đồng trục và phụ kiện đi kèm theo tiêu chuẩn điện quốc gia Mỹ (NEC®).
  • Kỹ năng: Thực hiện đúng quy trình tuốt vỏ và bấm đầu cốt không hàn; lắp đặt cáp xoắn đôi, cáp đồng trục và các đầu nối mạng IDC; thi công bọc chống nhiễu và nối đất một điểm; vận hành thiết bị đo kiểm thông mạch và đo phản xạ xung để xử lý lỗi suy hao tín hiệu.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính cẩn thận, tuân thủ quy chuẩn an toàn điện và thực hiện vệ sinh công nghiệp tại khu vực làm việc.

Cấu trúc giáo trình được phân định thành 02 bài học chính: Bài 1: Đấu nối dây (30 giờ) và Bài 2: Nối đất và bọc chống nhiễu cho hệ thống thiết bị đo lường tự động hóa (15 giờ). Điểm đặc thù của giáo trình là gắn kết trực tiếp nguyên lý cơ - điện với thao tác gia công cơ khí trên cáp tín hiệu điều khiển (4÷20 mA DC), tập trung giải quyết triệt để các lỗi kỹ thuật phát sinh tại hiện trường.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo trật tự logic kỹ thuật từ cấu tạo vật liệu, thao tác đấu nối cơ - điện đến xử lý chống nhiễu và nối đất an toàn:

  1. Phân loại cáp tín hiệu và truyền thông công nghiệp (Mục 1.1): Trình bày cáp khay hạn chế công suất (PLTC), cáp báo cháy, cáp cách điện khoáng (MI - Mineral Insulated với vỏ đồng và bột ô-xít magiê chống cháy). Cung cấp phân loại cáp xoắn đôi không bọc chống nhiễu UTP (từ Cat 3 đến Cat 8) với bảng mã màu chuẩn 25 cặp dây tip-ring và siêu vòng kẹp (super-binder) cho cáp dung lượng tới 1.800 đôi dây; cáp truyền thông dẹt dưới thảm UTC; cáp xoắn đôi có bọc chống nhiễu STP (chuẩn hóa ký hiệu S/UTP, U/FTP theo ISO/IEC); cáp đồng trục RG-59, RG-6, RG-11 (trở kháng 75Ω), RG-58 (50Ω dùng cho mạng Ethernet cổ điển Thicknet 10BASE5 và Thinnet 10BASE2).
  2. Đầu nối, phiến đấu dây và phụ kiện kết nối (Mục 1.2): Phân tích các loại đầu cốt bấm cơ khí gồm đầu cốt tròn (ring tongue), đầu cốt chĩa chữ Y (fork, flanged/locking fork), đầu cốt móc câu (hook slot), đầu cốt pin rỗng (ferrule) và mã màu cách điện của hãng AMP Special Industries. Giới thiệu đầu nối cáp đồng trục (BNC, đầu nối F, nén LRC Snap-N-Seal), các mô-đun kết nối chân chuyển vị cách điện IDC (Insulation Displacement Connector), phiến đấu dây Block 66 dùng kẹp nối (bridging clips) và phiến đấu dây Block 110 dung lượng 25÷300 cặp.
  3. Quy trình gia công và bấm đầu cốt không hàn (Mục 1.3): Quy chuẩn kỹ thuật tuốt dây (lõi dẫn nhô khỏi thân đầu cốt tối đa 0.8 mm, lớp cách điện nằm trong miệng phễu); nguyên lý hoạt động của kìm bấm cốt cơ cấu cam có chốt hãm và độ lợi cơ (MA - Mechanical Advantage); hướng dẫn chi tiết 9 bước thực hiện bấm đầu cốt; tiêu chuẩn nghiệm thu định tâm rãnh ép nhằm tránh tình trạng bấm thiếu lực (undercrimping) hoặc ép quá lực (overcrimping).
  4. Quy chuẩn định tuyến và đo kiểm sự cố cáp (Mục 1.3 & 1.4): Quy định bán kính uốn cong tối thiểu của dây đơn và bó cáp; kỹ thuật định tuyến cách ly nguồn nhiệt và cạnh sắc trong tủ điều khiển; phương pháp đo kiểm thông mạch bằng đồng hồ VOM, thiết bị phản xạ miền thời gian (TDR), đo xuyên kênh đầu gần NEXT và đầu xa FEXT.
  5. Kỹ thuật nối đất và hàn nối hệ thống điện (Mục 2.1): Cấu hình nối đất cho trạm biến áp phân phối kiểu Y-Y, Δ-Y (120/208V, 277/480V) và Δ-Δ (240/480V); quy chuẩn điện cực nối đất và thanh nối đất theo NEC®; phương pháp nối dây nối đất bằng hàn tỏa nhiệt (exothermic welding); lắp đặt dây nối tắt (bonding jumpers) và phân tích sự cố dòng điện ngắn mạch/chạm đất (ground fault).
  6. Cơ chế nhiễm điện từ và phương pháp chống nhiễu (Mục 2.2): Phân tích cơ chế nhiễu điện dung (nhiễu pha, nhiễu dây qua mạch tương đương), nhiễu cảm ứng từ trường (xác định bằng quy tắc bàn tay trái), nhiễu ghép nối trực tiếp; kỹ thuật tiếp địa cho vỏ bọc chống nhiễu bằng băng kim loại và lưới bện kim loại; quy tắc nối đất một điểm và kỹ thuật nối đất hở (floating ground) đối với dây dòng về đất (drain wire).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở khoa học gắn liền với các tiêu chuẩn công nghiệp:

Khung kiến thức Cơ sở lý thuyết và Tiêu chuẩn áp dụng trong giáo trình
Tiêu chuẩn kỹ thuật điện Tiêu chuẩn điện quốc gia Hoa Kỳ (National Electrical Code - NEC®) về phân loại cáp khay PLTC, quy cách dây dẫn AWG (American Wire Gauge từ 10 đến 24 AWG), quy chuẩn hàn tỏa nhiệt và thanh nối đất.
Hệ thống phân loại quốc tế Tiêu chuẩn ISO/IEC về cấu trúc ký hiệu cáp chống nhiễu (mã hóa tiền tố S, F, U kết hợp TP) và tiêu chuẩn phân hạng băng thông mạng Cat 3, Cat 5/5e, Cat 6/6A, Cat 7, Cat 8.
Nguyên lý cơ - điện Đồ thị tương quan đặc tính cơ và đặc tính điện của mối nối bấm ép: điểm A (độ bền cơ lớn nhất), điểm B (độ dẫn điện cao nhất) và điểm giao nhau C (lực ép tối ưu).
Lý thuyết trường điện từ Mạch tương đương ghép nối điện dung, quy tắc xác định lực từ tác dụng lên dây dẫn tín hiệu dòng điện 4÷20 mA và cơ chế phát sinh dòng lặp vòng nối đất (ground loop).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác chính xác kìm tuốt dây cơ học và kìm nhiệt; vận hành kìm bấm cốt cộng lực có bánh cóc hãm; thi công hoàn chỉnh đầu cắm đồng trục BNC, Snap-N-Seal; sử dụng công cụ nhấn cáp kiểu IDC (punch-down tool) trên phiến đấu dây Block 66 và Block 110.
  • Kỹ năng phân tích (Analytical skills): Đọc và bóc tách sơ đồ mạch vòng điều khiển (loop diagram); phân tích nguyên nhân hư hỏng đầu cốt (lệch tâm đường rãnh ép, dập nứt vỏ bọc, ép nhầm lớp cách điện); đối chiếu bảng mã màu tip-ring 25 cặp dây để đấu nối chính xác; phân biệt lỗi do tay nghề thao tác hay do tác động môi trường.
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Định tuyến và bó cáp trong tủ điều khiển đảm bảo bán kính uốn cong; thi công tiếp địa vỏ giáp chống nhiễu dạng lá nhôm Mylar R và lưới bện đồng; đo kiểm thông số cáp bằng thiết bị TDR và đồng hồ vạn năng VOM; xử lý nối đất an toàn trạm biến áp và cách ly điểm nối đất hở.

Phương pháp giảng dạy và học tập

Mô-đun áp dụng phương pháp dạy học tích hợp giữa giảng giải lý thuyết chuyên ngành và rèn luyện kỹ năng thực hành trực tiếp tại xưởng:

                          TIẾN TRÌNH ĐÀO TẠO VÀ ĐÁNH GIÁ
PHƯƠNG PHÁP GIẢNG DẠY                                            PHƯƠNG THỨC HỌC TẬP
- Lý thuyết: Giảng dạy tích cực, nêu vấn đề                      - Nghiên cứu trước giáo trình & tài liệu
- Thực hành: Thị phạm 9 bước bấm cốt, chia ca                    - Thảo luận nhóm (6-8 người/nhóm)
- Thiết bị: Kìm bấm MA, VOM, TDR, Block 110                      - Thực hành trực tiếp thao tác xưởng
                            HỆ THỐNG ĐÁNH GIÁ NĂNG LỰC
  • Phương pháp giảng dạy: Giảng viên sử dụng các phương pháp giảng dạy tích cực bao gồm diễn giảng, vấn đáp và dạy học giải quyết vấn đề (problem-based learning). Giờ học lý thuyết được tổ chức tập trung; giờ thực hành được phân chia ca tại phòng thực tập điện cơ bản với trang thiết bị chuyên dụng (kìm bấm cốt cộng lực, dụng cụ nhấn IDC, máy kiểm tra cáp TDR, đồng hồ đo VOM).
  • Bài tập và thực hành xưởng: Người học thực hiện bài tập tình huống theo nhóm từ 6 đến 8 thành viên; thực hành trực tiếp 9 bước bấm đầu cốt, lắp giắc mạng Cat 5e/Cat 6, gài dây phiến Block 110, bấm cáp đồng trục BNC và đấu nối tiếp địa vỏ bọc chống nhiễu tủ điện điều khiển.
  • Quy định tự học và chuyên cần: Người học bắt buộc phải nghiên cứu tài liệu trước khi lên lớp và hoàn thành các phiếu đánh giá thực hành. Quy định bắt buộc tham dự tối thiểu 70% tổng số tiết lý thuyết; trường hợp vắng quá 30% thời lượng lý thuyết sẽ không đủ điều kiện dự thi kết thúc mô-đun và phải đăng ký học lại.
  • Phương thức đánh giá kết quả:
    1. Kiểm tra thường xuyên: Thực hiện 01 bài kiểm tra vấn đáp hoặc viết thời lượng dưới 30 phút trong quá trình học.
    2. Kiểm tra định kỳ: Gồm 02 bài kiểm tra riêng biệt: 01 bài lý thuyết viết từ 45 đến 60 phút (đánh giá chuẩn đầu ra A1÷A5) và 01 bài thực hành kỹ năng 60 phút (đánh giá chuẩn đầu ra B1÷B5).
    3. Thi kết thúc mô-đun: Hình thức tích hợp giữa lý thuyết trắc nghiệm và thao tác thực hành trong thời gian từ 90 đến 120 phút, bao quát toàn diện các chuẩn đầu ra A1-A5, B1-B5 và năng lực tự chủ trách nhiệm C1-C2.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các yêu cầu kỹ thuật thực tế trong các công trình dầu khí và công nghiệp tự động hóa hiện đại:

  • Cập nhật hệ thống tiêu chuẩn quốc tế: Giáo trình kế thừa và cập nhật từ khung đào tạo quốc tế Instrumentation Level 3 của tổ chức NCCER (Hoa Kỳ, ấn bản 3 năm 2016). Cấu trúc cáp xoắn đôi được cập nhật đầy đủ từ Cat 3 đến Cat 8; hệ thống hóa ký hiệu bọc chống nhiễu theo tiêu chuẩn ISO/IEC (sử dụng các tiền tố S, F, U kết hợp TP), loại bỏ các ký hiệu gây nhầm lẫn trên thị trường như ScTP hay FTP.
  • Tích hợp phụ kiện đấu nối công nghiệp tiên tiến: Thay thế các phương pháp nối xoắn thủ công bằng công nghệ bấm đầu cốt định hình, đầu nối nén Snap-N-Seal cho cáp đồng trục và hệ thống phiến đấu dây mật độ cao Block 110. Quy trình bấm đầu nối kiểu IDC được chuẩn hóa giúp tăng tốc độ thi công và đảm bảo độ tiếp xúc kim loại mà không cần tuốt vỏ cách điện.
  • Kỹ thuật tiếp địa chuyên sâu cho ngành Dầu khí: Cập nhật kỹ thuật hàn tỏa nhiệt (exothermic welding) theo tiêu chuẩn NEC® để liên kết điện cực nối đất trần, thanh tiếp địa chính và hệ thống dây nối tắt; hướng dẫn phương pháp đấu dây nối đất hở (floating the ground) trên màng nhôm Mylar R nhằm loại bỏ hiện tượng dòng lặp mạch đất gây sai lệch tín hiệu điều khiển 4÷20 mA.
  • Hiện đại hóa quy trình kiểm chuẩn và chẩn đoán: Đưa vào chương trình đào tạo các thiết bị đo kiểm hiện trường chuyên dụng như máy đo phản xạ xung miền thời gian (TDR - Time Domain Reflectometer) để định vị điểm đứt/chập cáp, cùng phương pháp đo suy hao suy giảm xuyên âm đầu gần (NEXT) và đầu xa (FEXT).

Đối tượng sử dụng giáo trình

Giáo trình được thiết kế phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và kỹ thuật sản xuất:

  • Học sinh, sinh viên: Áp dụng cho sinh viên trình độ Cao đẳng và Trung cấp nghề Sửa chữa thiết bị tự động hóa tại Trường Cao đẳng Dầu khí và các cơ sở giáo dục nghề nghiệp đào tạo khối ngành Điện - Tự động hóa.
  • Điều kiện tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học/mô-đun cơ sở ngành trong chương trình khung đào tạo, bao gồm:
    1. An toàn TĐH (AUTM52101)
    2. Điện kỹ thuật 1 (ELEI53154)
    3. Điện tử cơ bản (AUTM53102)
    4. Khí cụ điện (ELEI53011)
    5. Đo lường điện (ELEI53110)
    6. Bản vẽ thiết bị đo lường (AUTM53006)
    7. Mạch logic số (AUTM53104)
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chuẩn để xây dựng kế hoạch bài giảng (giáo án lý thuyết, thực hành, tích hợp); tổ chức chia ca thực tập xưởng và thiết lập các tiêu chí đánh giá kỹ năng nghề (rubric chấm điểm bấm cốt, đi dây và đo thông mạch).
  • Kỹ thuật viên hiện trường: Dùng làm tài liệu tra cứu kỹ thuật về bảng quy đổi kích cỡ dây dẫn AWG, bảng mã màu 25 cặp dây viễn thông, quy cách đầu cốt theo mã màu hãng AMP và các sơ đồ tiếp địa trạm biến áp, tủ điều khiển.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên theo học nghề Sửa chữa thiết bị tự động hóa tại các trường cao đẳng và trung cấp nghề; đồng thời đáp ứng nhu cầu bồi dưỡng kỹ thuật cho công nhân, kỹ thuật viên đo lường - điều khiển trong các nhà máy công nghiệp.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô-đun?

Người học cần hoàn tất các môn học cơ sở ngành bắt buộc gồm An toàn tự động hóa, Điện kỹ thuật 1, Điện tử cơ bản, Khí cụ điện, Đo lường điện, Bản vẽ thiết bị đo lường và Mạch logic số theo khung chương trình đào tạo của nhà trường.

3. Điểm khác biệt của giáo trình này so với các tài liệu điện dân dụng thông thường là gì?

Giáo trình tập trung chuyên biệt vào hệ thống điện áp thấp và tín hiệu đo lường tự động hóa (4÷20 mA DC). Tài liệu xử lý sâu các vấn đề đặc thù công nghiệp: kiểm soát lực ép cơ - điện khi bấm cốt, kỹ thuật bọc giáp chống nhiễu Mylar R, thi công đầu nối IDC/Block 110, đo kiểm TDR và tiếp địa hàn tỏa nhiệt theo tiêu chuẩn quốc tế NEC® và NCCER.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần nghiên cứu lý thuyết trước khi đến lớp, học thuộc bảng mã màu 25 cặp dây tip-ring và bảng kích thước dây AWG tại Phụ lục 1; sau đó kết hợp làm việc nhóm để thực hiện đúng 9 bước bấm đầu cốt, tuân thủ giới hạn chiều dài tuốt dây (lõi nhô tối đa 0.8 mm) và kiểm tra mối ép bằng mắt và dụng cụ đo.

5. Giáo trình có những tài liệu và phụ lục bổ trợ nào đi kèm?

Giáo trình tích hợp sẵn Phụ lục 1 (Bảng kích cỡ dây dẫn AWG), hệ số suy hao cáp UTP/STP, bảng mã màu đầu cốt hãng AMP Special Industries, tài liệu tham khảo chuẩn Instrumentation Level 3 (NCCER) và hệ thống biểu mẫu phiếu đánh giá thực hành.

Kết luận

Giáo trình mô-đun Đấu nối dây (AUTM62112 / AUTM52112) cung cấp hệ thống kiến thức toàn diện và quy chuẩn kỹ thuật thực hành về thi công cáp tín hiệu, gia công đầu nối cơ khí không hàn, thiết lập hệ thống nối đất an toàn và triệt tiêu nhiễu điện từ trong các công trình tự động hóa công nghiệp.

Lộ trình học tập đề xuất:

  1. Nắm vững cấu tạo các loại cáp hạ áp (PLTC, MI, UTP, STP, Coaxial) và bảng mã màu tại Bài 1.
  2. Rèn luyện thành thạo quy trình 9 bước bấm đầu cốt, kỹ thuật đấu nối BNC, Snap-N-Seal và nhấn phiến Block 110.
  3. Nghiên cứu mô hình tiếp địa trạm biến áp, kỹ thuật hàn tỏa nhiệt NEC® và đấu nối dây chống nhiễu một điểm tại Bài 2.
  4. Vận hành thiết bị VOM, TDR để đo kiểm, nghiệm thu và phân tích nguyên nhân lỗi đường truyền.

Tài liệu bổ trợ khuyến nghị gồm danh mục tiêu chuẩn điện NEC®, giáo trình tham khảo Instrumentation Level 3 (NCCER 2016) cùng hệ thống bảng tra kích thước dây AWG tại phần phụ lục.
