Tổng quan về giáo trình

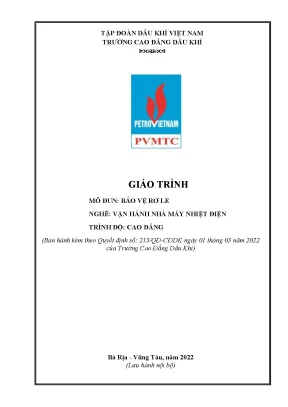

Giáo trình Mô đun: Bảo vệ Rơ le (Mã mô đun: ELEI6317 / ELET5316) là tài liệu đào tạo chuyên môn được biên soạn bởi tập thể giảng viên Trường Cao đẳng Dầu khí thuộc Tập đoàn Dầu khí Việt Nam, bao gồm ThS. Nguyễn Lê Cương (Chủ biên), ThS. Lê Thị Thu Hường và KS. Nguyễn Xuân Thịnh. Giáo trình được ban hành chính thức theo Quyết định số 213/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí, phục vụ công tác giảng dạy và học tập trình độ cao đẳng cho nghề Vận hành nhà máy nhiệt điện và nghề Điện công nghiệp.
+-------------------------------------------------------------+
| Chương trình khung nghề Vận hành nhà máy nhiệt điện |
+-------------------------------------------------------------+
|
+----------------------------+----------------------------+
| |
+-------------------+ +-------------------+
| Môn học cơ sở | | Môn chuyên môn |
| - An toàn điện | | - Vận hành lò hơi |
| - Điện KT cơ bản | | - Vận hành tua-bin|
| - Đo lường điện | ===> [ Mô đun Bảo vệ Rơ le ] ===> | - Phần điện NMNĐ |
| - Khí cụ điện | (ELEI6317 - 75 giờ) | - Thực tập SX |
| - Nhiệt kỹ thuật | | - Khóa luận TN |
+-------------------+ +-------------------+
Về vị trí trong chương trình đào tạo, Bảo vệ Rơ le là mô đun chuyên môn nghề bắt buộc/tự chọn chuyên ngành với tổng thời lượng 75 giờ, bao gồm 14 giờ lý thuyết, 58 giờ thực hành/thí nghiệm/thảo luận và 3 giờ kiểm tra (tương đương 3 tín chỉ). Mô đun được bố trí giảng dạy sau khi người học đã hoàn thành các môn học đại cương và các môn học/mô đun cơ sở ngành như An toàn điện (ELET5201), Điện kỹ thuật cơ bản (ELEO53012), Nhiệt kỹ thuật (PETR612002), Đo lường điện (ELEI53115) và Khí cụ điện (ELET52116).
Mục tiêu học tập (learning outcomes) của giáo trình xác định rõ:
- Về kiến thức: Trình bày được cấu trúc hệ thống, 5 yêu cầu kỹ thuật cơ bản, các sơ đồ nguyên lý bảo vệ cho máy phát điện, máy biến áp, đường dây tải điện, động cơ điện và hệ thống thanh góp; phân tích được các chế độ làm việc bất thường và ngắn mạch.
- Về kỹ năng: Kết nối đúng sơ đồ nhị thứ, cài đặt chính xác các thông số chỉnh định cho các loại rơ le số; vận hành thành thạo các thiết bị kiểm chuẩn, hợp bộ thử nghiệm chuyên dụng; truy xuất dữ liệu sự cố và chẩn đoán trạng thái hệ thống.
- Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, tính cẩn thận, tỉ mỉ, tuân thủ quy trình an toàn điện cho người và thiết bị trong môi trường nhà máy điện và trạm biến áp.
Cấu trúc giáo trình được xây dựng theo hướng tích hợp lý thuyết và thực nghiệm, phân bổ qua 7 bài học logic từ tổng quan hệ thống, phân tích giải thuật nguyên lý đến trực tiếp thao tác cài đặt, thử nghiệm trên các dòng rơ le số và thiết bị thí nghiệm tiêu chuẩn công nghiệp. Điểm đặc sắc của giáo trình là tính thực hành chiếm tỷ trọng vượt trội (58/75 giờ, tương đương 77,3% thời lượng), kết hợp chặt chẽ việc phân loại chức năng theo mã ANSI và tiêu chuẩn IEC với việc ứng dụng các dòng rơ le công nghiệp phổ biến như Mikro MK233A, AREVA KBCH 130 và Schneider/Alstom MiCOM P441/P443.
Nội dung kiến thức cốt lõi
+-------------------------------------------------------------------------------+
| TIẾN TRÌNH 7 BÀI HỌC CỐT LÕI |
+-------------------------------------------------------------------------------+
[Bài 1] Tổng quan HT bảo vệ Rơ le, 5 yêu cầu kỹ thuật, BI/BU, mã ANSI/IEC
|
[Bài 2] Phân tích Sơ đồ nguyên lý: Quá dòng (50/51/67), So lệch (87), Khoảng cách (21)
|
[Bài 3] Cấu trúc phần cứng và tính năng Rơ le số đa chức năng
|
[Bài 4] Quy trình vận hành Hợp bộ thí nghiệm rơ le (Omicron CMC256, Megger MIT520)
|
+---> [Bài 5] Kết nối, cài đặt Rơ le bảo vệ quá dòng (Mikro MK233A)
|
+---> [Bài 6] Kết nối, cài đặt Rơ le bảo vệ so lệch MBA (KBCH 130)
|
+---> [Bài 7] Kết nối, cài đặt Rơ le bảo vệ khoảng cách (MiCOM P441/P443)
Các chương/chủ đề chính
Giáo trình được kết cấu thành 7 bài học với nội dung chuyên sâu:
- Bài 1: Giới thiệu chung về hệ thống bảo vệ Rơ le (16–36): Khái quát nhiệm vụ phát hiện và loại trừ phần tử sự cố; phân tích 5 yêu cầu kỹ thuật: độ tin cậy ($95-99%$, gồm tính tác động đúng dependability và tính không tác động sai security), tính chọn lọc (tuyệt đối và tương đối), tính tác động nhanh ($t \le 50\text{ ms}$), độ nhạy ($K_n$) và tính kinh tế; cấu trúc 5 khối chức năng của hệ thống bảo vệ (Đo lường, Phân tích logic, Chấp hành, Nguồn một chiều phụ trợ, Kênh truyền tín hiệu); cấu tạo và quy tắc cực tính đầu cực ($S_1-S_2, T_1-T_2$) của máy biến dòng (BI/CT), máy biến điện áp (BU/VT); bảng phân loại mã số thiết bị theo tiêu chuẩn ANSI (IEEE C37.2) và ký hiệu IEC (Bảng 1.1).
- Bài 2: Các sơ đồ nguyên lý bảo vệ Rơ le (37–88): Phân tích nguyên lý bảo vệ quá dòng cắt nhanh (mã 50) với dòng khởi động chọn theo dòng ngắn mạch ngoài lớn nhất $I_{Nng.max}$; bảo vệ quá dòng có thời gian (mã 51) với đặc tính thời gian độc lập và phụ thuộc tiêu chuẩn; bảo vệ quá dòng có hướng (mã 67) phối hợp thời gian theo bậc $\Delta t = 0,3 \div 0,5\text{ s}$; nguyên lý bảo vệ so lệch dòng điện có hãm (mã 87) cho máy phát điện ($87G$), máy biến áp ($87T$) và thanh cái ($87B$); sơ đồ bảo vệ so lệch tổng trở cao; nguyên lý bảo vệ khoảng cách (mã 21) dựa trên đo lường tổng trở $Z$.
- Bài 3: Rơle số đa chức năng (89–102): Khảo sát cấu trúc phần cứng rơ le số bao gồm khối biến đổi tương tự - số (ADC), vi xử lý trung tâm (CPU), bộ nhớ, cổng truyền thông và các tiếp điểm logic đầu vào/đầu ra; khảo sát các chức năng bảo vệ tích hợp và giới thiệu các dòng rơ le số tiêu biểu: Mikro MK233A, KBCH 130, MiCOM P443.
- Bài 4: Hợp bộ Rơle (103–116): Hướng dẫn các biện pháp an toàn khi sử dụng thiết bị thử nghiệm; cấu tạo và quy trình vận hành hợp bộ thí nghiệm rơ le đa năng Omicron CMC256; thiết bị đo điện trở cách điện Megger MIT520; thiết bị đo điện trở tiếp xúc DLRO600 và đồng hồ vạn năng.
- Bài 5: Kết nối, cài đặt Rơle bảo vệ quá dòng (117–129): Khảo sát cấu tạo rơ le dòng Mikro MK233A; sơ đồ kết nối mạch đo lường và điều khiển; phương pháp tính toán và cài đặt thông số dòng khởi động $I_{kđ}$, thời gian tác động $t$; quy trình bơm dòng thử nghiệm kiểm tra đặc tuyến thời gian.
- Bài 6: Kết nối, cài đặt Rơle bảo vệ so lệch (130–147): Khảo sát rơ le so lệch KBCH 130 bảo vệ máy biến áp 3 cuộn dây; sơ đồ kết nối mạch nhị thứ biến dòng; cài đặt dòng khởi động, tỷ số hãm $K$; thực nghiệm cấp dòng kiểm tra độ nhạy và tác động so lệch 3 pha.
- Bài 7: Kết nối, cài đặt Rơle bảo vệ khoảng cách (148–172): Cấu tạo rơ le khoảng cách MiCOM P441/P443; sơ đồ đấu nối mạch dòng áp; phương pháp cài đặt giá trị tổng trở các vùng bảo vệ ($Z_1, Z_2, Z_3$); cấp dòng - áp thử nghiệm rơ le khoảng cách.
Kiến thức nền tảng được xây dựng
Giáo trình xây dựng hệ thống lý thuyết nền tảng dựa trên các nguyên lý kỹ thuật điện lực cốt lõi:
- Lý thuyết phân tích sự cố ngắn mạch: Cơ sở tính toán ngắn mạch 3 pha đối xứng ($I_N^{(3)}$), ngắn mạch 1 pha chạm đất ($I_N^{(1)}$), ngắn mạch 2 pha ($I_N^{(2)}$), ngắn mạch chạm chập các vòng dây trong máy biến áp; nguyên lý phân tích các thành phần đối xứng: thứ tự thuận ($I_1$), thứ tự nghịch ($I_2$) và thứ tự không ($I_0$).
- Nguyên lý biến đổi đo lường: Bản chất hoạt động của máy biến dòng điện (BI) biến đổi dòng lớn về dòng thứ cấp chuẩn $1\text{ A}$ hoặc $5\text{ A}$, sai số giới hạn $f_i \le 10%$; máy biến điện áp (BU) hạ áp về chuẩn $100\text{ V}$ hoặc $110\text{ V}$; quy tắc cực tính cuộn dây để đảm bảo phân tích đúng góc pha dòng điện.
- Các mô hình tính toán chỉnh định rơ le:
- Điều kiện chọn dòng khởi động rơ le quá dòng:
$$I_{kđ} \ge \frac{K_{at} \cdot K_m}{K_v} I_{lv.max}$$
(Trong đó: $K_{at} \approx 1,2 \div 1,3$ là hệ số an toàn; $K_m \approx 2 \div 5$ là hệ số mở máy; $K_v \approx 0,85 \div 0,9$ với rơ le điện cơ và $K_v \approx 1$ với rơ le số; $I_{lv.max}$ là dòng làm việc cực đại).
- Kiểm tra hệ số độ nhạy:
$$K_n = \frac{I_{N.min}}{I_{kđ}} \ge 1,2 \div 2,0$$
- Phối hợp bảo vệ theo bậc thời gian:
$$t_n = t_{n-1} + \Delta t \quad (\Delta t = 0,3 \div 0,5\text{ s})$$
- Đặc tính thời gian phụ thuộc tiêu chuẩn:
$$t = \frac{k}{(I^*)^\alpha - 1}$$
| Mã ANSI |
Ký hiệu IEC |
Chức năng bảo vệ |
Phạm vi ứng dụng chính |
| 21 |
$Z<$ |
Bảo vệ khoảng cách |
Đường dây cao áp / siêu cao áp |
| 50 / 50N |
$I>> / I_0>>$ |
Quá dòng cắt nhanh (Pha / Đất) |
Lưới phân phối, máy phát, MBA |
| 51 / 51N |
$I> / I_0>$ |
Quá dòng có thời gian (Pha / Đất) |
Đường dây hình tia, bảo vệ dự phòng |
| 67 / 67N |
$I>\rightarrow / I_0>\rightarrow$ |
Quá dòng có hướng |
Mạng điện kín, đường dây nhiều nguồn |
| 87G |
$\Delta I_G$ |
So lệch dọc máy phát điện |
Cuộn dây Stator máy phát điện |
| 87T |
$\Delta I_T$ |
So lệch máy biến áp |
Máy biến áp 2 cuộn dây, 3 cuộn dây |
| 87B |
$\Delta I_B$ |
So lệch thanh cái |
Hệ thống thanh góp phân phối/truyền tải |
| 40 |
$X<$ |
Bảo vệ chống mất kích từ |
Máy phát điện đồng bộ |
| 64R / 64G |
$U_0> / I_0>$ |
Bảo vệ chạm đất Rôto / Stato |
Mạch kích từ và cuộn dây máy phát |
Kỹ năng phát triển
Thông qua 58 giờ thực hành và thí nghiệm chuyên sâu, người học được rèn luyện 3 nhóm kỹ năng:
- Kỹ năng kỹ thuật (Technical skills): Đấu nối hoàn chỉnh mạch nhị thứ sơ cấp và thứ cấp của BI, BU, rơ le và cuộn cắt máy cắt (mã 52); sử dụng thành thạo máy đo điện trở cách điện Megger MIT520 để đo cách điện cuộn dây, máy đo DLRO600 để đo điện trở tiếp xúc tiếp điểm máy cắt.
- Kỹ năng phân tích (Analytical skills): Đọc hiểu và phân tích sơ đồ nguyên lý một sợi, sơ đồ đấu dây 3 sợi; tính toán tọa độ làm việc và phối hợp các đường đặc tuyến thời gian độc lập, phụ thuộc; phân tích đồ thị vector dòng điện và điện áp khi xảy ra sự cố ngắn mạch trong và ngoài vùng bảo vệ.
- Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành hợp bộ thử nghiệm Omicron CMC256 để bơm dòng/áp thứ cấp; trực tiếp thao tác cài đặt các thông số bảo vệ, chỉnh định ngưỡng tác động và thời gian trễ trên giao diện phím bấm và phần mềm cấu hình của các rơ le số MK233A, KBCH 130 và MiCOM P441/P443; chẩn đoán và khắc phục sự cố dựa trên bản ghi dữ liệu sự cố lưu trữ trong rơ le.
Phương pháp giảng dạy và học tập
+--------------------------------------------------------------------+
| MÔ HÌNH DẠY HỌC TÍCH HỢP TẠI XƯỞNG |
+--------------------------------------------------------------------+
[ Lý thuyết / Vấn đáp ] ---> Giảng dạy nguyên lý, tính toán chỉnh định
|
[ Phiếu thực hành ] ---> Giao nhiệm vụ thí nghiệm, bài tập tình huống
|
[ Thao tác thiết bị ] ---> Kết nối mạch, cài đặt Rơ le, đo kiểm tra
|
[ Đánh giá định kỳ ] ---> Hỏi miệng, kiểm tra 3 giai đoạn, thi thực hành
Tiếp cận sư phạm (Pedagogical approach)
Giáo trình áp dụng phương pháp dạy học tích hợp (Integrated vocational teaching methodology), kết hợp lý thuyết giải thuật với thực hành lắp ráp, cấu hình và thử nghiệm thiết bị trực tiếp tại xưởng thực tập điện và phòng thí nghiệm chuyên dụng. Giảng viên triển khai các phương pháp dạy học tích cực bao gồm: diễn giảng có tương tác, phương pháp vấn đáp kỹ thuật và dạy học dựa trên vấn đề (Problem-based learning) thông qua các kịch bản mô phỏng sự cố thực tế trong hệ thống điện nhà máy nhiệt điện.
Bài tập và thực hành (Case studies & Practical exercises)
Hệ thống bài tập tình huống và thực nghiệm được tổ chức theo quy trình thao tác kỹ thuật:
- Tình huống sự cố thực tế: Phân tích sự cố ngắn mạch nhiều pha cuộn stator máy phát điện, chạm đất một điểm hoặc hai điểm mạch kích từ (64R), ngắn mạch cuộn dây máy biến áp 3 cuộn dây, hiện tượng đứt mạch nhị thứ biến dòng (CT open-circuit) và hiện tượng bão hòa mạch từ của BI khi có dòng ngắn mạch ngoài lớn ($I_{Nng.max}$).
- Bài tập thực hành tại xưởng:
- Bài tập kiểm tra cực tính và đo tỷ số biến dòng BI, biến áp BU bằng xung điện áp một chiều và miliampemet.
- Thí nghiệm đo điện trở cách điện cuộn dây rơ le bằng Megger MIT520 và đo điện trở tiếp xúc bằng DLRO600.
- Đấu nối mô hình và cấp dòng thử nghiệm rơ le quá dòng Mikro MK233A.
- Cấu hình và thử nghiệm đặc tuyến so lệch có hãm trên rơ le KBCH 130.
- Cài đặt các vùng tổng trở $Z_1, Z_2, Z_3$ và kiểm tra đặc tính tác động rơ le khoảng cách MiCOM P441/P443 bằng hợp bộ Omicron CMC256.
Phương pháp đánh giá (Assessment methods)
Quy trình kiểm tra, đánh giá kết quả học tập được quy định cụ thể tại Mục 7 của chương trình chi tiết mô đun:
- Đánh giá thường xuyên: Điểm đánh giá trong từng bài học thông qua hình thức hỏi miệng vấn đáp lý thuyết và quan sát kỹ năng thao tác an toàn tại xưởng.
- Kiểm tra định kỳ (3 bài kiểm tra):
- Bài kiểm tra số 1 (Lý thuyết): Kiểm tra kiến thức tổng quan và sơ đồ nguyên lý (Nội dung Bài 1, Bài 2).
- Bài kiểm tra số 2 (Thực hành): Kiểm tra kỹ năng vận hành hợp bộ thử nghiệm và cài đặt rơ le quá dòng (Nội dung Bài 3, Bài 4, Bài 5).
- Bài kiểm tra số 3 (Thực hành): Kiểm tra kỹ năng kết nối, cài đặt rơ le so lệch và rơ le khoảng cách (Nội dung Bài 6, Bài 7).
- Thi kết thúc mô đun: Thi thực hành trực tiếp trên thiết bị rơ le và hợp bộ thử nghiệm tại xưởng; chấm điểm theo phiếu đánh giá kỹ năng với bảng tiêu chuẩn định lượng và thang điểm chi tiết.
Hướng dẫn tự học (Self-study guidelines)
Để tiếp thu tốt mô đun, người học cần:
- Nghiên cứu trước nội dung tài liệu và giáo trình theo từng bài học trước khi lên lớp.
- Hoàn thành đầy đủ các câu hỏi ôn tập, câu hỏi trắc nghiệm củng cố kiến thức cuối mỗi bài học (ví dụ hệ thống 4 câu hỏi trắc nghiệm tại trang 35–36 của Bài 1).
- Rèn luyện kỹ năng đọc bản vẽ sơ đồ nhất thứ, nhị thứ và tra cứu tài liệu hướng dẫn kỹ thuật của nhà sản xuất rơ le (Manuals).
- Tuân thủ nghiêm ngặt quy trình an toàn điện, quy định nội quy phòng thí nghiệm và hướng dẫn phân chia ca, nhóm thực hành của giảng viên.
Điểm nổi bật và cập nhật
+-----------------------------------------------------------------------+
| CÁC ĐIỂM NỔI BẬT VÀ CẬP NHẬT |
+-----------------------------------------------------------------------+
| 1. Chuyển dịch công nghệ: Tích hợp Rơ le số vi xử lý (Kv ~ 1) |
| 2. Chuẩn hóa thuật ngữ: Mã ANSI (IEEE C37.2) song song ký hiệu IEC |
| 3. Thiết bị thực tế: Mikro MK233A, KBCH 130, MiCOM P441/P443 |
| 4. Kiểm chuẩn chuyên nghiệp: Hợp bộ Omicron CMC256, Megger MIT520 |
| 5. Ứng dụng nhiệt điện: Bảo vệ Stator, Kích từ, MBA 3 cuộn dây |
+-----------------------------------------------------------------------+
- Chuyển dịch sang công nghệ rơ le số vi xử lý: Thay vì chỉ tập trung vào các rơ le điện cơ hay rơ le tĩnh (analog) truyền thống có hệ số trở về thấp ($K_v = 0,85 \div 0,9$), giáo trình cập nhật sâu cấu tạo và nguyên lý của rơ le kỹ thuật số đa chức năng (Digital/Numerical relays) với hệ số trở về xấp xỉ 1 ($K_v \approx 1$), khả năng tích hợp nhiều chức năng bảo vệ trong một thiết bị và giao tiếp truyền thông dữ liệu.
- Chuẩn hóa kép theo tiêu chuẩn quốc tế ANSI và IEC: Giáo trình cung cấp hệ thống đối chiếu toàn diện giữa bảng mã số chức năng rơ le theo tiêu chuẩn ANSI (IEEE C37.2) từ mã 1 đến mã 96 với các ký hiệu quy chuẩn theo tiêu chuẩn IEC (Bảng 1.1). Điều này giúp học viên đọc hiểu trực tiếp các bản vẽ thiết kế hệ thống điện hiện đại.
- Tích hợp các dòng rơ le công nghiệp phổ biến: Giáo trình đưa trực tiếp các dòng rơ le đang được vận hành rộng rãi tại các trạm biến áp và nhà máy điện vào bài giảng:
- Rơ le bảo vệ quá dòng Mikro MK233A (Malaysia).
- Rơ le bảo vệ so lệch máy biến áp KBCH 130 (AREVA / Alstom).
- Rơ le bảo vệ khoảng cách MiCOM P441 / P443 (Schneider Electric / AREVA).
- Ứng dụng thiết bị thử nghiệm hiện đại: Cập nhật quy trình kiểm chuẩn bằng các thiết bị thử nghiệm tiêu chuẩn công nghiệp cao gồm hợp bộ thử nghiệm tự động Omicron CMC256 (Áo), thiết bị đo điện trở cách điện Megger MIT520 (Anh) và máy đo điện trở tiếp xúc DLRO600.
- Gắn kết trực tiếp với công trình nguồn và lưới điện: Nội dung giáo trình tập trung xử lý các đối tượng thiết bị trọng yếu của nhà máy nhiệt điện như máy phát điện đồng bộ (bảo vệ so lệch $87G$, bảo vệ chạm đất stator $64G$, chạm đất rotor $64R$, bảo vệ mất kích từ 40), máy biến áp lực 3 cuộn dây ($87T$) và hệ thống đường dây truyền tải cao áp ($21, 67$).
Đối tượng sử dụng giáo trình
+-------------------------------------------------------------------------+
| ĐỐI TƯỢNG SỬ DỤNG |
+-------------------------------------------------------------------------+
| Sinh viên Cao đẳng : Ngành Vận hành NMNĐ, Điện công nghiệp |
| Giảng viên kỹ thuật : Soạn bài giảng, thiết kế bài tập xưởng thực hành |
| Cán bộ vận hành : Kỹ sư, thí nghiệm viên tra cứu quy trình cài đặt |
+-------------------------------------------------------------------------+
- Sinh viên và học viên cao đẳng kỹ thuật: Tài liệu học tập chính khóa dành cho sinh viên năm thứ hai hoặc năm thứ ba theo học nghề Vận hành nhà máy nhiệt điện và nghề Điện công nghiệp tại Trường Cao đẳng Dầu khí cũng như các trường cao đẳng, đại học khối kỹ thuật công nghệ.
- Kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các học phần nền tảng trong chương trình đào tạo:
- An toàn điện (Mã học phần: ELET5201).
- Điện kỹ thuật cơ bản (Mã học phần: ELEO53012).
- Nhiệt kỹ thuật (Mã học phần: PETR612002).
- Đo lường điện (Mã học phần: ELEI53115).
- Khí cụ điện (Mã học phần: ELET52116).
- Giảng viên và cán bộ đào tạo: Sử dụng làm căn cứ chuẩn mực để biên soạn giáo án lý thuyết, thiết kế bài giảng tích hợp, xây dựng hệ thống phiếu học tập, phiếu hướng dẫn thực hành và bảng tiêu chí chấm thi kỹ năng nghề.
- Kỹ sư, kỹ thuật viên vận hành và thí nghiệm: Tài liệu tra cứu hữu ích cho cán bộ kỹ thuật, kỹ sư vận hành nhà máy nhiệt điện, trạm biến áp và nhân viên các đơn vị thí nghiệm điện chuyên ngành về phương pháp cài đặt rơ le số, đọc mã lỗi và quy trình sử dụng thiết bị hợp bộ thử nghiệm rơ le.
Câu hỏi thường gặp
+----------------------------------------------------------------------+
| CÂU HỎI THƯỜNG GẶP (FAQ) |
+----------------------------------------------------------------------+
| 1. Đối tượng đào tạo chính? ==> SV Cao đẳng Vận hành NMNĐ, Điện CN |
| 2. Học phần tiên quyết? ==> An toàn điện, Điện KT, Đo lường... |
| 3. Tính thực hành thế nào? ==> Chiếm 77,3% (58/75 giờ) |
| 4. Phương pháp tự học? ==> Đọc sơ đồ, làm bài tập, nắm mã ANSI |
| 5. Tài liệu tham khảo chính? ==> TS. Lê Kim Hùng, manual hãng thiết bị|
+----------------------------------------------------------------------+
1. Giáo trình này phù hợp với ai?
Giáo trình được thiết kế chuyên biệt cho học viên, sinh viên trình độ cao đẳng nghề Vận hành nhà máy nhiệt điện và nghề Điện công nghiệp; đồng thời là tài liệu tham khảo chuyên môn cho giảng viên ngành điện và cán bộ kỹ thuật vận hành, bảo dưỡng trạm và nhà máy điện.
2. Cần kiến thức nền nào để học mô đun này?
Người học cần trang bị kiến thức và kỹ năng cơ sở từ các môn học tiên quyết bao gồm: An toàn điện, Điện kỹ thuật cơ bản, Nhiệt kỹ thuật, Khí cụ điện và Đo lường điện để hiểu rõ nguyên lý mạch điện xoay chiều, từ trường, cấu tạo khí cụ đóng cắt và phương pháp đo lường đại lượng điện.
3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết khác là gì?
Khác với các tài liệu thuần túy phân tích lý thuyết toán học, giáo trình này phân bổ tới 77,3% thời lượng (58/75 giờ) cho thực hành và thí nghiệm; hướng dẫn chi tiết quy trình thao tác trên các thiết bị rơ le thực tế (Mikro MK233A, KBCH 130, MiCOM P441/P443) và hợp bộ kiểm chuẩn Omicron CMC256, Megger MIT520.
4. Làm sao để tự học và nghiên cứu giáo trình hiệu quả?
Học viên cần nghiên cứu kỹ lý thuyết 5 yêu cầu kỹ thuật và bảng mã thiết bị ANSI/IEC ở Bài 1; tự giải các bài toán chỉnh định dòng khởi động ($I_{kđ}$), hệ số độ nhạy ($K_n$) và phối hợp thời gian trễ ($\Delta t$) ở Bài 2; trả lời đầy đủ câu hỏi củng cố cuối bài trước khi thực hiện các bài tập thực hành trên xưởng.
5. Có tài liệu bổ trợ nào kèm theo giáo trình?
Giáo trình sử dụng hệ thống tài liệu tham khảo học thuật chính thống gồm các công trình của TS. Lê Kim Hùng (Bảo vệ Rơle trong hệ thống điện, 2002; Bảo vệ các phần tử chính trong hệ thống điện, 2004, NXB Đại học Đà Nẵng) cùng các tài liệu hướng dẫn vận hành thiết bị của các hãng Siemens, ABB, SEL, Mikro, Megger và Omicron.
Kết luận
Giáo trình Mô đun: Bảo vệ Rơ le của Trường Cao đẳng Dầu khí cung cấp một cấu trúc đào tạo hoàn chỉnh và chuẩn mực về kỹ thuật bảo vệ rơ le cho hệ thống điện nhà máy nhiệt điện. Giá trị cốt lõi của tài liệu nằm ở sự gắn kết chặt chẽ giữa nền tảng lý thuyết phân tích sự cố với kỹ năng thực hành chuyên sâu trên các dòng rơ le số và thiết bị thử nghiệm công nghiệp.
Lộ trình học tập được thiết kế mạch lạc: từ việc nắm vững 5 yêu cầu kỹ thuật và hệ thống mã hóa ANSI/IEC (Bài 1), phân tích giải thuật nguyên lý bảo vệ quá dòng, so lệch, khoảng cách (Bài 2), tiếp cận phần cứng rơ le số và quy trình vận hành hợp bộ thử nghiệm (Bài 3, Bài 4), đến trực tiếp làm chủ kỹ thuật kết nối, cài đặt và kiểm chuẩn trên các dòng thiết bị Mikro MK233A, KBCH 130 và MiCOM P441/P443 (Bài 5, Bài 6, Bài 7). Để nâng cao hiệu quả nghiên cứu, người học nên kết hợp giáo trình với các tài liệu chuyên khảo của TS. Lê Kim Hùng cùng các cẩm nang kỹ thuật của các nhà sản xuất thiết bị bảo vệ điện lực chuyên ngành.
