GIỚI THIỆU VÀ PHÂN TÍCH HỌC THUẬT GIÁO TRÌNH MÔ ĐUN: AUTOCAD (MÃ SỐ: MĐ 08)

Tổng quan về giáo trình

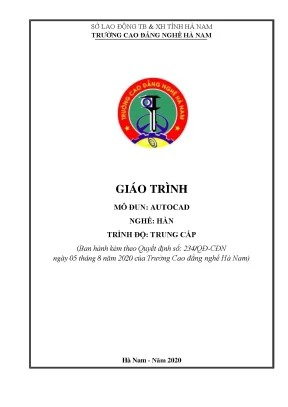

Giáo trình mô đun AutoCAD (Mã mô đun: MĐ 08) được biên soạn bởi chủ biên Đào Văn Hiệp và ban hành chính thức theo Quyết định số 234/QĐ-CĐN ngày 05 tháng 8 năm 2020 của Hiệu trưởng Trường Cao đẳng nghề Hà Nam (trực thuộc Sở Lao động – Thương binh và Xã hội tỉnh Hà Nam). Tài liệu được thiết kế làm giáo trình giảng dạy chuyên môn trong hệ thống môn học/mô đun cơ sở nghề thuộc chương trình đào tạo nghề Công nghệ kỹ thuật cơ khí (chuyên ngành Hàn) ở trình độ Trung cấp. Trong tiến trình đào tạo, mô đun MĐ 08 được bố trí giảng dạy ngay sau khi người học hoàn thành môn học tiên quyết MH07.

Về mục tiêu học tập (learning outcomes), giáo trình hướng đến việc trang bị cho người học ba nhóm năng lực chuẩn đầu ra:

  • Về kiến thức: Hiểu rõ các công cụ trợ giúp thiết kế của phần mềm AutoCAD; mô tả đầy đủ các thao tác vẽ kỹ thuật cơ bản, các kỹ thuật xử lý đối tượng hình học và quy trình thiết lập bản vẽ kỹ thuật cơ khí theo mẫu tiêu chuẩn hệ mét (Metric).
  • Về kỹ năng: Thực hiện thành thạo các thao tác khởi động, cấu hình và thoát phần mềm; thao tác chính xác các nét vẽ hình học, phân lớp quản lý bản vẽ, ghi kích thước kỹ thuật và hoàn thiện bản vẽ các kết cấu hàn theo đúng yêu cầu kỹ thuật.
  • Về năng lực tự chủ và trách nhiệm: Hình thành khả năng làm việc độc lập hoặc phối hợp nhóm trong việc thiết kế bản vẽ kết cấu hàn; chịu trách nhiệm cá nhân đối với chất lượng bản vẽ; có khả năng hướng dẫn, giám sát và đánh giá kết quả thực hiện của các thành viên trong nhóm học tập.

Cấu trúc giáo trình gồm 6 bài học chính kết hợp phần tài liệu tham khảo, tiếp cận theo phương pháp mô đun tích hợp. Nội dung đi từ thiết lập môi trường đồ họa, thực hiện các lệnh dựng hình đơn lẻ, biến đổi hình học, quản lý bản vẽ theo lớp, thể hiện mặt cắt vật liệu và văn bản, đến kỹ thuật đo kích thước chi tiết và xuất bản vẽ in ấn. Điểm đặc thù của tài liệu là gắn chặt lý thuyết cú pháp dòng lệnh (Command line) với việc thể hiện các chi tiết, kết cấu thuộc lĩnh vực cơ khí chế tạo và kết cấu hàn thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Nội dung giáo trình được cấu trúc thành 6 bài học mang tính liên kết logic chặt chẽ:

  1. Bài 1: Giới thiệu (Mã bài: MĐ 08-01): Khái quát tiện ích của AutoCAD từ các thế hệ phần mềm (Version 2.1-Release 6, Release 14 đến AutoCAD 2000, 2002, 2004); khảo sát giao diện làm việc (Menu bar, Screen Menu, Toolbar, Drawing Area, Command line, Status bar); hệ thống phím chức năng (F1 trợ giúp, F2 chuyển màn hình văn bản, F3 bật/tắt OSNAP, F5 chuyển mặt chiếu trục đo, F6 hiển thị tọa độ, F7 bật/tắt GRID, F8 bật/tắt ORTHO, F9 bật/tắt SNAP, F10 bật/tắt Polar Tracking) cùng các tổ hợp phím tắt tiêu chuẩn (Ctrl+N, Ctrl+O, Ctrl+S, Ctrl+P, Ctrl+Z, Ctrl+Y, Ctrl+Q); thiết lập bản vẽ ban đầu thông qua các lệnh New, Open, Save, Units, Limits (thiết lập giới hạn không gian làm việc), Snap và các phương pháp xác định tọa độ điểm.
  2. Bài 2: Các lệnh cơ bản (Mã bài: MĐ 08-02): Hướng dẫn cú pháp, các tùy chọn và phương pháp nhập điểm cho các lệnh dựng hình 2D cơ bản: Line (L - vẽ đoạn thẳng), Circle (C - vẽ đường tròn qua các tùy chọn Center/Radius, Center/Diameter, 3P, 2P, TTR, Tan Tan Tan), Arc (A - vẽ cung tròn), Ellipse (EL - vẽ elip với sự điều khiển của biến hệ thống PELLIPSE), Pline (PL - vẽ đa tuyến chứa các phân đoạn thẳng và cung tròn), Polygon (POL - vẽ đa giác đều nội tiếp, ngoại tiếp hoặc theo cạnh), Rectang (REC - vẽ hình chữ nhật có vát mép Chamfer hoặc bo góc Fillet), Spline (SPL - tạo đường cong NURBS qua các điểm điều khiển Control Points), Point (PO) và định dạng điểm Ddptype. Đi kèm là nhóm lệnh chỉnh sửa sơ cấp: Erase (E), Trim (TR), Break (BR), Extend (EX), Chamfer (CHA).
  3. Bài 3: Phép biến đổi hình, sao chép hình và quản lý bản vẽ theo lớp (Mã bài: MĐ 08-03): Trình bày nhóm lệnh biến đổi hình học gồm Move (M), Rotate (RO), Scale (SC), Mirror (MI - điều khiển hiển thị chữ đối xứng qua biến MIRRTEXT), Stretch (S - chọn đối tượng bằng phương thức Crossing Window), Copy (CO), Offset (O), Array (AR/-AR - phân mảng dạng Rectangular hoặc Polar), Fillet (F). Song song đó là hệ thống lệnh quản lý lớp: lệnh Layer (LA - quản lý Layer 0, thiết lập màu Color, dạng đường Linetype, chiều rộng nét Lineweight, trạng thái On/Off, Freeze/Thaw, Lock/Unlock), lệnh Linetype, Ltscale (định tỉ lệ đường nét không liên tục) và Properties (MO).
  4. Bài 4: Vẽ ký hiệu vật liệu, ghi và hiệu chỉnh văn bản (Mã bài: MĐ 08-04): Hướng dẫn kỹ thuật biểu diễn mặt cắt với lệnh Bhatch (H), Hatch, Fill, Hatchedit cùng các tham số tô màu Gradient (quản lý qua các biến GFCLRSTATE, GFCLRLUM, GFSHIFT, GFANG, GFNAME). Kỹ thuật văn bản bao gồm Style, Text/Dtext, Mtext, Qtext. Nhóm lệnh tạo hình nâng cao gồm Xline, Ray, Donut, Trace, Solid, Mline (vẽ đường song song), Mlstyle (tạo kiểu Mline), Mledit (12 dạng hiệu chỉnh Mline chia thành 4 nhóm: Crosses, Tees, Corners, Cắt/Hàn), tạo miền Region (Reg), các phép toán Boolean (Union, Subtract, Intersect) và lệnh tạo đường bao Boundary.
  5. Bài 5: Các lệnh và hiệu chỉnh kích thước (Mã bài: MĐ 08-05): Phân tích 4 thành phần tiêu chuẩn của kích thước (Dimension line, Extension line, Dimension text, Arrowheads); cú pháp thực hiện các lệnh: Dimlinear (DLI), Dimradius (DRA), Dimcenter (DCE - điều khiển bởi biến DIMCEN), Dimdiameter, Dimangular (DAN), Dimordinate, Dimbaseline (DBA - điều khiển khoảng cách đường gióng qua biến DIMDLI), Dimcontinue (DCO), Leader (LED - liên kết kích thước qua biến DIMASSOC), ghi dung sai Tolerance và bảng mã nhập ký tự kỹ thuật đặc biệt.
  6. Bài 6: Các lệnh hiệu chỉnh, các lệnh làm việc với khối, trình bày và in bản vẽ: Giới thiệu nhóm lệnh tra cứu thông tin hình học, điều khiển khung nhìn hiển thị màn hình và các tham số điều khiển máy in (Plot/Print) để xuất bản vẽ kỹ thuật.

Kiến thức nền tảng được xây dựng

Giáo trình xác lập các nền tảng kỹ thuật đồ họa chuẩn mực:

  • Hệ thống xác định tọa độ không gian 2D: Thiết lập phương thức nhập tọa độ điểm chính xác gồm: Tọa độ tuyệt đối $(x,y)$, tọa độ tương đối $(@x,y)$, tọa độ cực tương đối $(@d<\alpha)$, phương pháp nhập khoảng cách trực tiếp theo hướng con trỏ (Direct Distance Entry kết hợp chế độ ORTHO = On) và chế độ dò điểm cực Polar Tracking.
  • Cấu trúc đối tượng đồ họa kỹ thuật: Phân loại và xử lý bản chất hình học của các thực thể đơn lẻ (Line, Circle, Arc), thực thể đa đoạn (Pline, Spline NURBS), thực thể đa tuyến song song (Mline) và thực thể miền diện tích 2D (Region) có thể áp dụng các phép toán tập hợp đại số Boolean (cộng miền Union, trừ miền Subtract, giao miền Intersect).
  • Nguyên lý phân lớp và quản lý thuộc tính bản vẽ: Quy chuẩn hóa hệ thống phân tầng dữ liệu theo tiêu chuẩn kỹ thuật (TCVN): Lớp 0 mặc định, gán màu sắc định danh, gán dạng đường (Continuous, Hidden, Center, Dashdot), xác lập độ rộng nét vẽ (Lineweight hệ mét từ 0.025 mm trở lên) và định tỉ lệ hiển thị nét đứt thông qua biến Ltscale.
  • Hệ thống quy chuẩn ghi kích thước: Xây dựng cấu trúc kích thước kỹ thuật chuẩn gồm đường kích thước, đường gióng, đầu mũi tên và số kích thước; ứng dụng các quy tắc chèn dung sai sai lệch giới hạn và ký hiệu kỹ thuật đặc biệt (%%c để chèn ký hiệu đường kính $\varnothing$, %%d chèn ký hiệu độ $^\circ$, %%p chèn dấu dung sai $\pm$, %%u gạch chân, %%o gạch đầu, %%% chèn dấu phần trăm %).

Kỹ năng phát triển

Thông qua nội dung giảng dạy, người học hình thành các kỹ năng kỹ thuật cụ thể:

  • Kỹ năng thao tác lệnh và quản lý giao diện CAD: Khả năng kết hợp nhập lệnh tắt từ bàn phím, tương tác chuột (chuột trái chọn điểm/đối tượng, chuột phải xác nhận lệnh, con lăn thu phóng khung nhìn) và sử dụng chính xác các phương thức truy bắt điểm thường trú/tạm trú (OSNAP - phím F3).
  • Kỹ năng dựng hình học cơ khí chính xác: Vẽ hoàn chỉnh các biên dạng hình học phức tạp bằng cách kết hợp các lệnh dựng hình (Line, Circle, Pline, Polygon, Spline, Mline) với các phép biến đổi hình học (Offset, Fillet, Chamfer, Trim, Extend, Array, Mirror, Stretch).
  • Kỹ năng hoàn thiện hồ sơ bản vẽ kết cấu hàn: Tạo lập và hiệu chỉnh ký hiệu vật liệu mặt cắt (Bhatch với các mẫu pattern cơ khí hoặc gradient), trình bày văn bản thuyết minh kỹ thuật (Text, Mtext), thiết lập chuỗi kích thước song song (Dimbaseline), kích thước nối tiếp (Dimcontinue), ghi chú thích mối hàn bằng đường dẫn (Leader) và định dạng trang in bản vẽ kỹ thuật.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp tiếp cận sư phạm định hướng thực hành nghề nghiệp (competency-based training). Mỗi bài học được cấu trúc tuần tự từ: Giới thiệu mục tiêu (Kiến thức, Kỹ năng, Năng lực tự chủ và trách nhiệm) $\rightarrow$ Hướng dẫn cú pháp lệnh qua các phương thức gọi lệnh (Menu bar, Dòng lệnh Command line, Biểu tượng thanh công cụ Toolbar) $\rightarrow$ Phân tích chi tiết các dòng nhắc tham số $\rightarrow$ Ví dụ minh họa có tham số hình học cụ thể $\rightarrow$ Hệ thống câu hỏi ôn tập và bài tập thực hành ứng dụng.

Hệ thống bài tập và thực hành kỹ năng được bố trí xuyên suốt:

  • Bài tập định hình thao tác lệnh: Các bài tập vẽ hình học ứng dụng sau Bài 1 và Bài 2 yêu cầu người học vận dụng lệnh Line, Circle, Arc, Pline kết hợp phương pháp nhập tọa độ tương đối và tọa độ cực tương đối để tạo lập biên dạng hình học chuẩn xác.
  • Bài tập thực hành có giới hạn thời gian: Giáo trình đưa ra các bài tập ứng dụng tại Bài 3 và Bài 4 yêu cầu vẽ các bản vẽ kết cấu cơ khí, gán màu cho các đường kích thước hoặc dựng hình ghi kích thước đầy đủ trong khung thời gian quy định là 01 giờ (bao gồm cả thời gian chuẩn bị phần mềm và thiết lập truy bắt điểm).

Phương pháp đánh giá kết quả học tập được thực hiện đa chiều:

  • Đánh giá kiến thức: Kiểm tra qua hệ thống câu hỏi lý thuyết ở cuối mỗi bài (phân tích chức năng thanh công cụ, cú pháp lệnh, các bước đọc và xử lý đối tượng trên bản vẽ).
  • Đánh giá kỹ năng thực hành: Đánh giá sản phẩm bản vẽ máy tính dựa trên độ chính xác kích thước hình học, việc quản lý lớp (Layer), quy chuẩn đường nét kỹ thuật, tính thẩm mỹ và thời gian hoàn thành.
  • Đánh giá năng lực tự chủ và trách nhiệm: Đánh giá thái độ học tập nghiêm túc, khả năng làm việc độc lập hoặc làm việc theo nhóm, ý thức trách nhiệm đối với việc thiết kế bản vẽ và khả năng tự đánh giá hoặc đánh giá chéo giữa các thành viên.

Về phương pháp tự học, giáo trình cung cấp hướng dẫn rõ ràng: người học cần nắm vững hệ thống phím nóng chức năng (F1 đến F10) và danh mục lệnh tắt; chủ động theo dõi các dòng nhắc trên cửa sổ Command window để hiểu tiến trình thực hiện lệnh; thực hành tuần tự từng bước theo các ví dụ mẫu trước khi thực hiện các bài tập vẽ tổng hợp.

Điểm nổi bật và cập nhật

  • Tính kế thừa và phát triển công nghệ đồ họa: Giáo trình phân tích quá trình tiến hóa của phần mềm AutoCAD qua các thế hệ từ AutoCAD chạy trên nền hệ điều hành DOS (Release 6 đến Release 10) đến việc chuyển đổi toàn diện sang nền tảng đồ họa Windows từ thế hệ Release 14, và tiếp tục nâng cấp ở các phiên bản AutoCAD 2000, 2002, 2004 với giao diện tương tác trực quan.
  • Tích hợp liên kết ứng dụng đa phần mềm: Giáo trình cập nhật khả năng giao tiếp dữ liệu giữa AutoCAD với các ứng dụng khác:
    • Tương thích với phần mềm văn phòng Microsoft Office thông qua kỹ thuật nhúng đối tượng OLE (Object Linking and Embedding), cho phép xuất bản vẽ trực tiếp vào tài liệu thuyết minh thiết kế kỹ thuật.
    • Tương thích với các phần mềm đồ họa và mô phỏng 3D nhằm tạo lập mô hình khối ba chiều làm nền tảng cho hoạt cảnh công trình.
    • Cung cấp bản đồ nền tích hợp thuộc tính phi địa lý phục vụ hệ thống thông tin địa lý (GIS).
  • Hệ thống hóa sâu các công cụ tạo hình nâng cao: Cung cấp tài liệu chi tiết về các đối tượng hình học phức tạp ít gặp trong các tài liệu sơ cấp:
    • Xử lý đường cong phi tham số NURBS qua lệnh Spline với việc điều chỉnh độ mịn bằng tham số Fit tolerance.
    • Thiết lập và quản lý đa tuyến phức hợp Mline qua hộp thoại Multiline Styles và xử lý 12 dạng liên kết giao cắt trong Mledit.
    • Khai thác đối tượng miền phẳng 2D Region kết hợp hệ thống phép toán đại số Boolean (Union, Subtract, Intersect) để xử lý các hình học phức tạp.
    • Ứng dụng kỹ thuật tô màu Gradient với 9 mẫu chuyển sắc phục vụ trực quan hóa bản vẽ.
  • Tính thực tiễn chuyên ngành cơ khí hàn: Nội dung biên soạn bám sát các yêu cầu thực tế trong gia công cơ khí và sản xuất kết cấu hàn, tập trung vào việc thể hiện đúng ký hiệu mặt cắt, đường gióng, dung sai kích thước và quy chuẩn mối ghép hàn.

Đối tượng sử dụng giáo trình

Giáo trình mô đun AutoCAD (Mã MĐ 08) phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất kỹ thuật:

  1. Học sinh, sinh viên trình độ Trung cấp: Là tài liệu học tập chính thức cho học viên đang theo học nghề Hàn và nghề Công nghệ kỹ thuật cơ khí tại các trường cao đẳng, trung cấp nghề.
  2. Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành mô đun MH07 (Vẽ kỹ thuật cơ khí) nhằm trang bị đầy đủ kiến thức nền tảng về tiêu chuẩn bản vẽ, hình chiếu vuông góc, hình cắt, mặt cắt và quy ước thể hiện mối hàn trước khi tiếp thu kỹ thuật vẽ trên máy tính.
  3. Giảng viên và giáo viên dạy nghề: Dùng làm tài liệu chuẩn để biên soạn giáo án lý thuyết, đề cương bài giảng và thiết kế hệ thống bài tập thực hành trên phòng máy tính chuyên dụng.
  4. Học viên các khóa đào tạo ngắn hạn và kỹ thuật viên: Dùng làm tài liệu tham khảo trong các chương trình bồi dưỡng nâng cao tay nghề, đào tạo lại cho công nhân kỹ thuật cơ khí, cán bộ quản lý phân xưởng và các đơn vị sử dụng lao động có nhu cầu chuẩn hóa kỹ năng thiết kế bản vẽ cơ khí trên phần mềm AutoCAD.

Câu hỏi thường gặp

1. Giáo trình này được ban hành cho đối tượng đào tạo nào?

Giáo trình được ban hành theo Quyết định số 234/QĐ-CĐN của Trường Cao đẳng nghề Hà Nam, sử dụng chính thức cho học viên trình độ Trung cấp thuộc nghề Hàn và ngành Công nghệ kỹ thuật cơ khí.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành mô đun tiên quyết MH07 để nắm vững các nguyên tắc đọc hiểu bản vẽ kỹ thuật, tiêu chuẩn hình học họa hình và quy chuẩn biểu diễn chi tiết cơ khí trước khi thực hành trên phần mềm.

3. Giáo trình có những điểm khác biệt gì về mặt cấu trúc so với tài liệu hướng dẫn thông thường?

Tài liệu phân tích tường minh cú pháp lệnh trên dòng lệnh Command line, cung cấp đầy đủ các tùy chọn (sub-options), liệt kê các biến hệ thống liên quan (PELLIPSE, MIRRTEXT, GFCLRSTATE, DIMCEN, DIMDLI, DIMASSOC) và tích hợp bài tập thực hành theo định mức thời gian gắn liền với kết cấu hàn.

4. Phương pháp tự học giáo trình như thế nào để đạt hiệu quả cao?

Người học cần học thuộc hệ thống phím chức năng (F1 đến F10), phím tắt lệnh cơ bản, theo dõi tuần tự các dòng nhắc hướng dẫn trên cửa sổ lệnh Command window khi thao tác và thực hiện đầy đủ các bài tập dựng hình từ cơ bản đến phức tạp theo thời lượng quy định.

5. Giáo trình có hướng dẫn các ký hiệu kỹ thuật đặc thù trong đo kích thước không?

Có. Giáo trình cung cấp bảng mã nhập ký tự kỹ thuật chuyên ngành bao gồm: %%c (ghi ký hiệu đường kính $\varnothing$), %%d (ghi độ $^\circ$), %%p (ghi dung sai $\pm$), %%u (gạch chân chữ số), %%o (gạch đầu chữ số) cùng hướng dẫn chèn khung dung sai bằng lệnh Tolerance.

Kết luận

Giáo trình mô đun AutoCAD (Mã mô đun: MĐ 08) do Đào Văn Hiệp chủ biên tại Trường Cao đẳng nghề Hà Nam là tài liệu học thuật hoàn chỉnh, cung cấp hệ thống kiến thức nền tảng và kỹ năng thực hành chuẩn mực về ứng dụng phần mềm đồ họa kỹ thuật trong thiết kế cơ khí và kết cấu hàn trình độ Trung cấp.

Lộ trình học tập đề xuất: $$\text{Thiết lập hệ thống & tọa độ (Bài 1)} \longrightarrow \text{Dựng hình 2D cơ bản (Bài 2)} \longrightarrow \text{Biến đổi hình học & Quản lý lớp (Bài 3)} \longrightarrow \text{Ký hiệu vật liệu, Mline & Văn bản (Bài 4)} \longrightarrow \text{Ghi kích thước & Dung sai (Bài 5)} \longrightarrow \text{Tra cứu, Hiệu chỉnh & Xuất in bản vẽ (Bài 6)}$$

Tài liệu là nguồn tham chiếu kỹ thuật phục vụ trực tiếp cho công tác đào tạo nghề và các hoạt động sản xuất kỹ thuật cơ khí thực tế.
