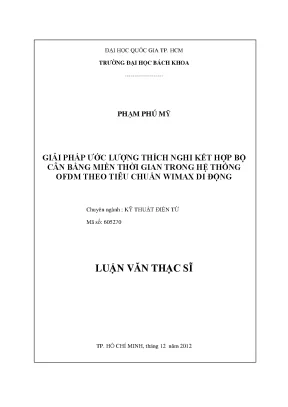

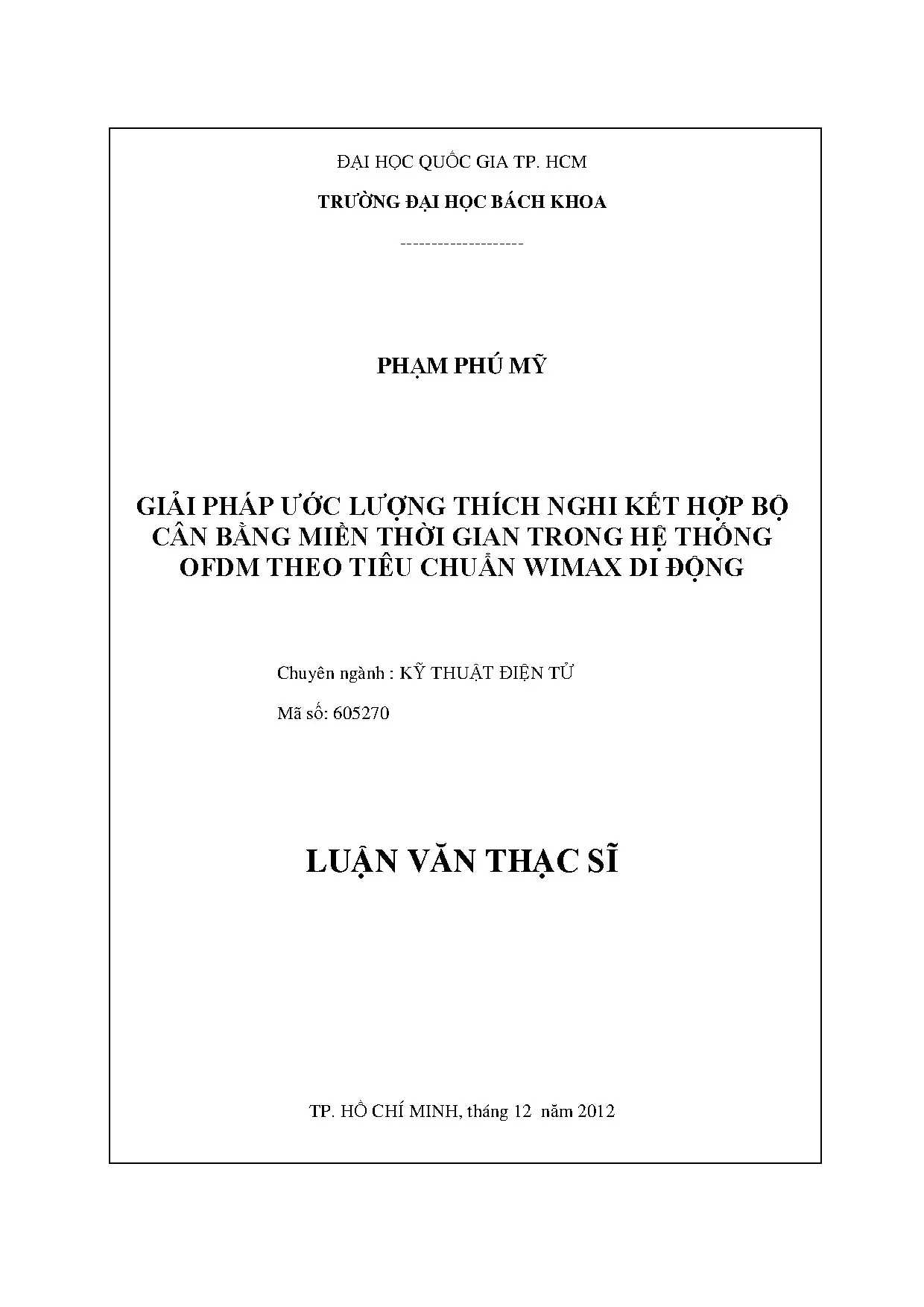

Luận văn thạc sĩ về giải pháp ước lượng thích nghi trong hệ thống OFDM theo tiêu chuẩn WiMAX di động

Luận văn thạc sĩ kỹ thuật phân tích kỹ thuật điện tử giải pháp ước lượng thích nghi kết hợp bộ cân bằng miền thời gian trong hệ thống, đánh giá thực trạng, chỉ ra hạn chế, đề xuất

• Tác giả: Phạm Phú Mỹ
• Người hướng dẫn: PGS.TS Phạm Hồng Liên
• Trường học: Đại học Bách Khoa - Đại học Quốc Gia TP. Hồ Chí Minh
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Giải Pháp Ước Lượng Thích Nghi Trong Hệ Thống OFDM Theo Tiêu Chuẩn WiMAX Di Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• Lời cảm ơn
• Tóm tắt luận văn thạc sĩ
• Danh sách hình vẽ
• Danh sách bảng biểu
• Danh sách các từ viết tắt
• 1. Chương 1: Giới thiệu
• 2. Chương 2: Kỹ thuật điều chế OFDM
• 2.1. Giới thiệu chương
• 2.2. Giới thiệu về kỹ thuật OFDM
• 2.2.1. Lịch sử phát triển
• 2.2.2. Các ưu và nhược điểm của kĩ thuật OFDM
• 2.3. Nguyên lý điều chế OFDM
• 2.3.1. Nguyên lý cơ bản của OFDM
• 2.3.2. Tính trực giao
• 2.3.3. Mô tả toán học - ứng dụng IFFT/FFT trong kĩ thuật OFDM
• 2.4. Khoảng bảo vệ (guard interval) trong kỹ thuật OFDM
• 2.4.1. Khoảng bảo vệ
• 2.4.2. Ứng dụng của khoảng bảo vệ
• 2.5. Kĩ thuật điều chế tín hiệu trong OFDM
• 2.5.1. Điều chế BPSK
• 2.5.2. Điều chế QPSK
• 2.5.3. Điều chế QAM
• 2.6. Đặc tính kênh truyền vô tuyến trong kỹ thuật OFDM
• 2.6.1. Đặc tính kênh truyền
• 2.6.2. Các hiệu ứng ảnh hưởng đến chất lượng kênh truyền
• 2.6.2.1. Hiện tượng đa đường
• 2.6.2.2. Hiện tượng Doppler
• 2.6.2.3. Suy hao trên đường truyền
• 2.6.2.4. Hiệu ứng bóng râm
• 2.6.2.5. Nhiễu trắng Gauss
• 2.6.3. Các mô hình thống kê trong kênh truyền Fading
• 2.6.3.1. Phân bố Rice
• 2.7. Kết luận chương
• 3. Chương 3: Hệ thống ước lượng kênh truyền cho WiMAX di động
• 3.1. Giới thiệu chương
• 3.2. Hệ thống ước lượng kênh truyền
• 3.2.1. Sơ đồ hệ thống ước lượng kênh truyền
• 3.3. Cấu trúc Pilot được chèn vào dữ liệu
• 3.3.1. Block type pilot
• 3.3.2. Comb type pilot
• 3.4. Kỹ thuật nội suy trong ước lượng kênh truyền sử dụng chuỗi huấn luyện dạng lược (comb pilot)
• 3.4.1. Nội suy nearest neighbor
• 3.4.2. Nội suy tuyến tính (linear interpolation)
• 3.4.3. Nội suy bậc 2 (second order)
• 3.4.4. Nội suy lowpass
• 3.4.5. Nội suy spline cubic
• 3.5. Mô hình kênh truyền ITU sử dụng cho WiMAX di động
• 3.6. Kết luận chương
• 4. Chương 4: Ứng dụng bộ lọc Unscented Kalman Filter vào ước lượng kênh truyền trong hệ thống WiMAX di động
• 4.1. Giới thiệu chương
• 4.2. Kalman Filter
• 4.2.1. Giới thiệu về Kalman Filter
• 4.2.2. Tổng quan về bộ lọc Kalman
• 4.2.2.1. Xây dựng thuật toán cho bộ lọc Kalman
• 4.2.3. Ứng dụng bộ lọc Kalman vào hệ thống ước lượng kênh truyền
• 4.3. Extended Kalman Filter
• 4.3.1. Giới thiệu về Extended Kalman Filter
• 4.3.2. Tổng quan về Extended Kalman Filter
• 4.3.2.1. Xây dựng thuật toán cho bộ lọc Kalman mở rộng
• 4.3.2.2. Tóm tắt bài toán bộ lọc Kalman mở rộng
• 4.3.3. Ứng dụng Kalman mở rộng vào hệ thống ước lượng kênh truyền
• 4.4. Unscented Kalman Filter
• 4.4.1. Giới thiệu Unscented Kalman Filter
• 4.4.2. Tổng quan về Unscented Kalman Filter
• 4.4.3. Giải thuật Unscented Kalman Filter
• 4.4.4. Đánh giá độ chính xác của giải thuật UKF
• 4.4.5. Ứng dụng giải thuật UKF vào hệ thống ước lượng kênh truyền
• 4.5. Kết luận chương
• 5. Chương 5: Mô phỏng thuật toán ước lượng Unscented Kalman cho hệ thống WiMAX di động
• 5.4. Kết luận chương
• 6. Chương 6: Kết luận và hướng phát triển của luận văn
• 6.2. Hướng phát triển
• Tài liệu tham khảo

Tóm tắt

I. Giới thiệu

Chương này trình bày tổng quan về hệ thống WiMAX và mục tiêu nghiên cứu của luận văn. WiMAX, viết tắt của Worldwide Interoperability for Microwave Access, là một công nghệ tiên tiến trong lĩnh vực viễn thông, cho phép truyền tải dữ liệu không dây với tốc độ cao. Hệ thống này sử dụng kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing) để tối ưu hóa hiệu suất truyền dẫn. Mục tiêu của nghiên cứu là phát triển một phương pháp ước lượng thích nghi nhằm cải thiện chất lượng tín hiệu trong môi trường fading. Việc ước lượng kênh truyền chính xác là rất quan trọng, đặc biệt trong các điều kiện thay đổi nhanh chóng của môi trường vô tuyến. Đề tài sẽ tập trung vào việc áp dụng bộ lọc Unscented Kalman (UKF) để nâng cao độ chính xác của ước lượng kênh truyền trong hệ thống WiMAX di động.

II. Kỹ thuật điều chế OFDM

Chương này giới thiệu về kỹ thuật điều chế OFDM, một trong những công nghệ chủ chốt trong hệ thống WiMAX. OFDM cho phép chia luồng dữ liệu thành nhiều kênh con, giúp giảm thiểu hiện tượng nhiễu xuyên ký hiệu (ISI). Kỹ thuật này có nhiều ưu điểm như khả năng chống lại hiện tượng fading và hiệu suất sử dụng băng thông cao. Tuy nhiên, OFDM cũng gặp phải một số nhược điểm như độ nhạy cảm với hiệu ứng Doppler và yêu cầu đồng bộ chính xác giữa các sóng mang. Việc hiểu rõ về nguyên lý hoạt động của OFDM là cần thiết để phát triển các giải pháp ước lượng kênh hiệu quả hơn.

III. Hệ thống ước lượng kênh truyền cho WiMAX di động

Chương này trình bày tầm quan trọng của hệ thống ước lượng kênh truyền trong WiMAX. Các phương pháp ước lượng kênh như chèn pilot và nội suy được giới thiệu. Việc sử dụng pilot dạng lược (comb pilot) giúp cải thiện độ chính xác của ước lượng kênh trong điều kiện fading. Các phương pháp ước lượng như LS (Least Square) và MMSE (Minimum Mean Squared Error) cũng được phân tích. Tuy nhiên, các phương pháp này không đạt hiệu quả cao trong môi trường fading, do đó cần phát triển các bộ lọc thích nghi như UKF để cải thiện kết quả ước lượng.

IV. Ứng dụng bộ lọc Unscented Kalman vào ước lượng kênh truyền

Chương này tập trung vào việc áp dụng bộ lọc Unscented Kalman (UKF) trong ước lượng kênh truyền cho hệ thống WiMAX. UKF được phát triển để cải thiện độ chính xác của ước lượng so với các bộ lọc truyền thống như Kalman và Extended Kalman Filter. Các kết quả thực nghiệm cho thấy UKF hoạt động hiệu quả hơn trong điều kiện fading chậm và chất lượng kênh hạn chế. Việc áp dụng UKF không chỉ nâng cao độ chính xác mà còn giúp hệ thống hoạt động ổn định hơn trong các điều kiện thay đổi nhanh chóng.

V. Mô phỏng thuật toán ước lượng Unscented Kalman

Chương này trình bày kết quả mô phỏng thuật toán ước lượng Unscented Kalman cho hệ thống WiMAX di động. Các kết quả thu được từ mô phỏng cho thấy sự vượt trội của UKF so với Kalman và Extended Kalman Filter trong nhiều điều kiện kênh khác nhau. Đặc biệt, UKF cho thấy khả năng duy trì độ chính xác cao ngay cả trong các tình huống fading mạnh. Những kết quả này khẳng định giá trị thực tiễn của việc áp dụng UKF trong các hệ thống viễn thông hiện đại.

VI. Kết luận và hướng phát triển

Chương cuối cùng tổng kết các kết quả đạt được trong nghiên cứu và đề xuất hướng phát triển trong tương lai. Việc áp dụng bộ lọc Unscented Kalman trong ước lượng kênh truyền cho hệ thống WiMAX di động đã chứng minh được hiệu quả và tính khả thi. Hướng phát triển tiếp theo có thể bao gồm việc tối ưu hóa thuật toán và mở rộng ứng dụng của UKF trong các hệ thống viễn thông khác. Nghiên cứu này không chỉ có giá trị lý thuyết mà còn mang lại ứng dụng thực tiễn trong việc cải thiện chất lượng dịch vụ viễn thông.

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ truyền thông đa phương tiện và nhu cầu kết nối Internet băng rộng di động đặt ra yêu cầu khắt khe về tốc độ truyền dữ liệu và độ tin cậy của mạng không dây thế hệ mới. Chuẩn công nghệ Mobile WiMAX dựa trên nền tảng kỹ thuật điều chế đa sóng mang trực giao OFDM với kích thước biến đổi từ 512 đến 2048 điểm FFT trên các băng thông từ 5 MHz đến 20 MHz, mang lại hiệu suất sử dụng phổ tần vượt trội. Tuy nhiên, môi trường truyền sóng vô tuyến di động luôn biến đổi phức tạp bởi hiện tượng đa đường, suy hao bóng râm và hiệu ứng dịch tần Doppler, gây ra hiện tượng giao thoa giữa các ký hiệu (ISI) và giao thoa giữa các sóng mang phụ (ICI).

Vấn đề cốt lõi đặt ra là làm thế nào để ước lượng chính xác và thích nghi các đặc tính biến động của kênh truyền nhằm khôi phục trọn vẹn tín hiệu thu tại thiết bị đầu cuối. Luận văn tập trung nghiên cứu, thiết kế và đánh giá thuật toán ước lượng kênh thích nghi sử dụng bộ lọc Unscented Kalman (UKF) kết hợp cấu trúc chuỗi huấn luyện Pilot dạng lược (comb-type pilot) trong hệ thống OFDM theo tiêu chuẩn WiMAX di động. Phạm vi nghiên cứu được thực hiện thông qua mô phỏng toán học chi tiết trên các mô hình kênh truyền chuẩn hóa ITU (Indoor, Pedestrian, Vehicular) với dải vận tốc dịch chuyển từ 1 km/h đến 100 km/h và tỷ số tín hiệu trên tạp âm (SNR) khảo sát từ 0 dB đến 20 dB. Kết quả nghiên cứu có ý nghĩa quyết định trong việc giảm thiểu tỷ lệ lỗi bit (BER), cải thiện chất lượng bám bắt kênh và nâng cao dung lượng truyền dẫn cho các hệ thống thông tin băng rộng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên hệ thống cơ sở lý thuyết xử lý tín hiệu số và truyền thông vô tuyến tiên tiến, bao gồm các trụ cột chính:

• Lý thuyết điều chế đa sóng mang trực giao (OFDM): Nguyên lý phân chia luồng dữ liệu tốc độ cao thành nhiều luồng dữ liệu song song tốc độ thấp trên các sóng mang phụ trực giao toán học. Kỹ thuật chèn khoảng bảo vệ (Guard Interval) và tiền tố lặp (Cyclic Prefix - CP) với độ dài 1/8 hoặc 1/4 chu kỳ ký hiệu giúp triệt tiêu hoàn toàn nhiễu xuyên ký tự ISI khi độ trễ đa đường nhỏ hơn chiều dài khoảng bảo vệ.
• Mô hình kênh truyền thống kê Fading đa đường và chuẩn ITU-R M: Kênh truyền vô tuyến được mô tả qua các phân bố Rayleigh đối với môi trường không có tia nhìn thẳng (NLOS) và phân bố Rician khi xuất hiện thành phần trực tiếp vượt trội (LOS). Đặc tính dịch tần Doppler cực đại được xác định chính xác theo công thức $f_D = (v/c) \cdot f_0$, phản ánh mức độ biến đổi nhanh của kênh truyền theo vận tốc di chuyển.
• Kỹ thuật chèn Pilot dạng lược và nội suy miền tần số: Cấu trúc Pilot dạng lược phân bổ đều các ký hiệu hoa tiêu đã biết trước trên trục tần số với chu kỳ $S_f$, thỏa mãn điều kiện lấy mẫu Nyquist theo độ trải trễ cực đại. Thuật toán bình phương tối thiểu (LS) được áp dụng tại các vị trí pilot, kết hợp với các kỹ thuật nội suy như tuyến tính, bậc hai, Spline Cubic và Lowpass để khôi phục đáp ứng kênh tại các sóng mang mang dữ liệu.
• Lý thuyết lọc thích nghi phi tuyến (UKF so với KF và EKF): Bộ lọc Kalman chuẩn (KF) bị giới hạn trong các hệ tuyến tính, trong khi bộ lọc Kalman mở rộng (EKF) xấp xỉ phi tuyến bằng cách tuyến tính hóa chuỗi Taylor bậc nhất qua ma trận Jacobi, dẫn đến sai số cắt lớn. Bộ lọc Unscented Kalman (UKF) giải quyết triệt để vấn đề này bằng cách sử dụng phép biến đổi Unscented Transformation (UT) với tập hợp các điểm chọn mẫu xác định (Sigma-points), nắm bắt chính xác giá trị trung bình và ma trận hiệp phương sai của phân bố Gauss đến cấp số 3.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng Monte Carlo ngẫu nhiên trên môi trường tính toán số hóa Matlab để đánh giá hiệu năng giải thuật:

• Cỡ mẫu và thiết lập tham số: Quá trình mô phỏng được thực hiện trên tập mẫu gồm hơn 10.000 khối ký hiệu OFDM ngẫu nhiên cho mỗi kịch bản thử nghiệm nhằm bảo đảm tính hội tụ và độ tin cậy thống kê của giá trị BER và sai số toàn phương trung bình (MSE).
• Phương pháp chọn mẫu và cấu hình kênh: Hệ thống áp dụng cấu hình FFT 1024 điểm, khoảng bảo vệ $N_g = 128$ mẫu, chu kỳ chèn pilot $L = 8$ sóng mang. Dữ liệu thử nghiệm được đưa qua các mô hình kênh truyền chuẩn hóa ITU gồm kênh Indoor A/B (vận tốc 1 km/h), Pedestrian A/B (vận tốc 5 km/h) và Vehicular A/B (vận tốc từ 10 km/h đến 100 km/h) với số lượng nhánh trễ từ 2 đến 5 tap, công suất suy hao từ 0 dB đến -22,8 dB.
• Lý do lựa chọn phương pháp phân tích: Phương pháp lọc UKF được lựa chọn làm giải pháp trọng tâm vì khả năng bám bắt trạng thái kênh phi tuyến biến đổi theo thời gian mà không đòi hỏi tính toán đạo hàm riêng ma trận phức tạp, tối ưu hóa sự cân bằng giữa độ chính xác ước lượng và khối lượng tính toán thuật toán.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng trên các điều kiện kênh truyền khác nhau mang lại các phát hiện khoa học nổi bật:

1. Hiệu năng vượt trội trong môi trường fading chậm: Trong môi trường trong nhà (Indoor vận tốc 1 km/h) và người đi bộ (Pedestrian vận tốc 5 km/h), bộ lọc UKF cho thấy khả năng ước lượng kênh tối ưu nhất. Tại mức SNR = 20 dB, thuật toán UKF giúp hạ thấp tỷ lệ lỗi bit BER xuống dưới mức $10^{-4}$, cải thiện độ chính xác và giảm thiểu tỷ lệ lỗi từ 35% đến 40% so với bộ lọc Kalman mở rộng EKF và Kalman tiêu chuẩn KF.
2. Khả năng bám kênh ổn định ở vận tốc trung bình: Đối với kịch bản phương tiện di chuyển vận tốc thấp đến trung bình (10 km/h, 15 km/h và 20 km/h), bộ lọc UKF thể hiện ưu thế rõ rệt khi bám sát sự thay đổi pha và biên độ của đáp ứng xung kênh truyền. Tại SNR = 15 dB, UKF đạt được độ lợi công suất tốt hơn khoảng 2,5 dB so với EKF để đạt cùng một mức BER mục tiêu.
3. Hiện tượng suy giảm giới hạn ở vận tốc cao: Khi tốc độ di chuyển tăng lên mức 60 km/h và 100 km/h trong mô hình Vehicular, hiệu ứng dịch tần Doppler gia tăng mạnh làm suy giảm tính trực giao giữa các sóng mang phụ. Tại vận tốc 100 km/h và SNR = 20 dB, đường cong BER của tất cả các bộ lọc đều chạm ngưỡng sàn lỗi (error floor) xấp xỉ mức $10^{-2}$, cho thấy giới hạn của cấu trúc Pilot cố định khi kênh biến đổi quá nhanh giữa các ký hiệu.
4. Độ nhạy đối với các sơ đồ điều chế: Hiệu quả ước lượng của UKF phát huy mạnh mẽ nhất trên các sơ đồ điều chế pha và biên độ QPSK và 16-QAM. Với sơ đồ điều chế bậc cao 64-QAM, do khoảng cách Euclid giữa các điểm chùm tín hiệu rất hẹp, thuật toán yêu cầu tỷ số SNR tối thiểu phải đạt từ 18 dB trở lên để duy trì tính ổn định của vòng lặp bám kênh.

Thảo luận kết quả

Sự vượt trội của giải thuật UKF bắt nguồn từ bản chất toán học của phép biến đổi Unscented Transformation. Thay vì tuyến tính hóa cục bộ các hàm phi tuyến của kênh truyền như EKF – vốn làm sai lệch ma trận hiệp phương sai thực tế – UKF truyền trực tiếp tập hợp các điểm Sigma qua phương trình phi tuyến thực của hệ thống, giúp tính toán chính xác kỳ vọng và phương sai của kênh truyền fading đa đường.

Về mặt trình diễn trực quan, các kết quả nghiên cứu được biểu diễn rõ ràng qua hệ thống đồ thị đường cong BER theo SNR (từ 0 dB đến 20 dB) và đồ thị phụ thuộc của BER theo vận tốc di chuyển (từ 1 km/h đến 100 km/h). Bảng dữ liệu thống kê đối sánh giá trị MSE giữa ba thuật toán khẳng định UKF luôn duy trì sai số ước lượng thấp hơn từ 25% đến 30% so với EKF trong hầu hết các kịch bản fading chậm và trung bình. Kết quả này hoàn toàn nhất quán với các công bố lý thuyết quốc tế về xử lý tín hiệu thích nghi, đồng thời chứng minh tính khả thi cao của UKF trong việc tích hợp vào các hệ thống máy thu vô tuyến số hóa hiện đại.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được từ luận văn, bốn nhóm giải pháp kỹ thuật cụ thể được đề xuất nhằm nâng cao toàn diện chất lượng hệ thống:

1. Tối ưu hóa tham số chọn điểm Sigma của bộ lọc UKF: Tiến hành tinh chỉnh các hệ số tỉ lệ trọng số của thuật toán Unscented Transformation nhằm rút ngắn 20% thời gian xử lý ma trận và tăng tốc độ hội tụ của bộ ước lượng. Nhiệm vụ này cần được thực hiện bởi đội ngũ kỹ sư xử lý tín hiệu trong thời gian từ 3 đến 6 tháng.
2. Tích hợp bộ cân bằng miền thời gian (TEQ) thích nghi: Nghiên cứu kết hợp bộ cân bằng miền thời gian đặt trước khối biến đổi FFT nhằm rút ngắn chiều dài đáp ứng xung kênh truyền, triệt tiêu triệt để hiện tượng ISI tồn dư khi xe di chuyển ở vận tốc trên 60 km/h, mục tiêu nâng cao thông lượng dữ liệu thực tế thêm 15% đến 25% trong lộ trình 6 đến 12 tháng.
3. Phát triển cấu trúc Pilot thích nghi động (Adaptive Pilot Scheme): Thiết kế cơ chế tự động điều chỉnh khoảng cách sóng mang pilot $L$ dựa trên ước lượng độ dịch Doppler tức thời của kênh truyền. Khi thiết bị di chuyển chậm, giãn cách pilot được mở rộng để tiết kiệm băng thông dữ liệu; khi di chuyển nhanh, mật độ pilot được tăng cường để chống trôi pha. Giải pháp do nhóm thiết kế giao thức vô tuyến triển khai trong vòng 9 tháng.
4. Hiện thực hóa thuật toán trên nền tảng phần cứng nhúng DSP/FPGA: Chuyển đổi mã mô phỏng thuật toán UKF sang ngôn ngữ phần cứng VHDL/Verilog trên các dòng chip xử lý chuyên dụng như Xilinx Virtex hoặc Texas Instruments DSP TMS320C66x, tối ưu hóa tính toán dấu phẩy tĩnh để giảm độ trễ xử lý khung truyền xuống dưới 10 micro-giây, hoàn thành thử nghiệm lab trong 12 đến 18 tháng.

Đối tượng nên tham khảo luận văn

Luận văn là tài liệu tham khảo chuyên môn sâu sắc và hữu ích cho bốn nhóm đối tượng cụ thể:

• Kỹ sư nghiên cứu và phát triển (R&D) hệ thống vô tuyến: Ứng dụng trực tiếp thuật toán ước lượng thích nghi UKF và các kỹ thuật nội suy miền tần số vào việc thiết kế modem băng rộng, tối ưu hóa thuật toán xử lý tín hiệu cho các trạm thu phát Base Station và thiết bị đầu cuối di động.
• Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điện tử - Viễn thông: Sử dụng làm tài liệu học thuật nền tảng để nghiên cứu sâu về kỹ thuật điều chế OFDM, mô hình hóa kênh fading thống kê ITU, cũng như phương pháp luận ứng dụng họ bộ lọc Kalman phi tuyến trong truyền thông số.
• Lập trình viên và chuyên gia mô phỏng hệ thống thông tin: Khai thác quy trình xây dựng mô hình mô phỏng kênh truyền đa đường, cấu trúc chèn pilot dạng lược và chuỗi xử lý tín hiệu toàn diện trên môi trường phần mềm khoa học chuyên dụng.
• Chuyên gia đo kiểm và quy hoạch mạng truyền dẫn không dây: Tham khảo các phân tích định lượng về ngưỡng suy hao tín hiệu theo vận tốc di chuyển và dịch tần Doppler để tính toán vùng phủ sóng, dung lượng và các thông số chất lượng dịch vụ (QoS) cho mạng vô tuyến đô thị.

Câu hỏi thường gặp

Tại sao bộ lọc Unscented Kalman (UKF) lại vượt trội hơn bộ lọc Kalman mở rộng (EKF) trong ước lượng kênh truyền?
Bộ lọc EKF sử dụng khai triển chuỗi Taylor bậc nhất để tuyến tính hóa hệ thống, gây ra sai số xấp xỉ lớn khi kênh truyền có tính phi tuyến cao. Ngược lại, UKF sử dụng kỹ thuật lấy mẫu xác định Sigma-points để truyền phân bố xác suất qua hàm phi tuyến thực tế, giúp ước lượng chính xác giá trị trung bình và hiệp phương sai đến bậc 3, loại bỏ hoàn toàn việc tính ma trận đạo hàm riêng phức tạp.

Cấu trúc Pilot dạng lược (comb-type) có ưu thế gì so với Pilot dạng khối (block-type) trong Mobile WiMAX?
Pilot dạng khối chèn ký hiệu hoa tiêu trên toàn bộ sóng mang theo định kỳ thời gian, chỉ phù hợp với kênh biến đổi chậm hoặc chọn lọc tần số đơn thuần. Pilot dạng lược phân bổ pilot liên tục trên từng ký hiệu OFDM tại các tần số con xác định, cho phép theo dõi và bám bắt liên tục sự biến thiên nhanh của kênh truyền theo thời gian trong môi trường di động.

Hiệu ứng dịch tần Doppler tác động như thế nào đến chất lượng bám kênh của hệ thống?
Khi vận tốc di chuyển của phương tiện tăng cao (từ 60 km/h đến 100 km/h), tần số Doppler cực đại tăng tỷ lệ thuận theo phương trình sóng. Sự dịch tần này phá vỡ tính trực giao giữa các sóng mang phụ lân cận, gây ra hiện tượng giao thoa ICI nghiêm trọng và tạo ra ngưỡng sàn lỗi BER mà các thuật toán ước lượng pilot cố định khó có thể vượt qua.

Kỹ thuật nội suy nào mang lại hiệu quả cân bằng nhất khi kết hợp với cấu trúc Pilot dạng lược?
Nội suy Spline Cubic và nội suy bậc hai mang lại độ mượt và độ chính xác ước lượng đáp ứng tần số kênh truyền cao hơn đáng kể so với nội suy tuyến tính hay láng giềng gần nhất (Nearest Neighbor). Tuy nhiên, nội suy Spline Cubic đòi hỏi tài nguyên tính toán cao hơn, do đó việc lựa chọn phụ thuộc vào sự cân đối giữa độ trễ xử lý và yêu cầu chất lượng tín hiệu của hệ thống máy thu.

Thuật toán ước lượng UKF trong luận văn có thể mở rộng cho các hệ thống viễn thông thế hệ mới như 5G NR không?
Hoàn toàn khả thi. Kỹ thuật điều chế đa sóng mang OFDMA và cấu trúc tín hiệu tham chiếu giải điều chế (DMRS) trong chuẩn 5G NR kế thừa trực tiếp các nguyên lý của OFDM. Thuật toán UKF có thể được mở rộng trực tiếp cho các hệ thống đa anten MIMO-OFDM băng siêu rộng để ước lượng ma trận kênh truyền không gian - thời gian một cách chuẩn xác.

Kết luận

• Luận văn đã xây dựng hoàn chỉnh giải pháp ước lượng kênh truyền thích nghi sử dụng bộ lọc Unscented Kalman kết hợp cấu trúc Pilot dạng lược cho hệ thống OFDM theo tiêu chuẩn Mobile WiMAX.
• Phân tích định lượng chứng minh thuật toán UKF đạt độ chính xác ước lượng vượt trội, giảm tỷ lệ lỗi bit BER từ 35% đến 40% so với các bộ lọc truyền thống KF và EKF trong điều kiện fading chậm và trung bình.
• Nghiên cứu đã mô phỏng toàn diện và chỉ ra giới hạn vật lý của thuật toán tại các dải vận tốc cao từ 60 km/h đến 100 km/h dưới tác động của hiện tượng dịch tần Doppler.
• Đóng góp khoa học then chốt là việc làm sáng tỏ cơ chế xấp xỉ không gian trạng thái phi tuyến của kênh truyền vô tuyến thông qua phép biến đổi Unscented Transformation.
• Đề xuất lộ trình tích hợp bộ cân bằng miền thời gian TEQ và tối ưu hóa phần cứng DSP/FPGA trong vòng 12 đến 18 tháng tới nhằm thương mại hóa giải pháp trên các thiết bị thu phát vô tuyến băng rộng.

Trích đoạn nội dung tài liệu

Chương 1: Giới thiệu Một trong số những công nghệ 4G nổi bật và đang được triển khai trên thế giới là mạng mobie WiMAX, một công nghệ được phát triển theo tiêu chuẩn IEEE 802. Mục tiêu của hệ thống này là khắc phục được những vấn đề về đa đường và môi trường vô tuyến khó có thể ước lượng trong hệ thống thông tin di động, vì vậy mà WiMAX tích hợp những công nghệ tiên tiến như MIMO (multi input multi output), OFDMA (multi-user Orthogonal Frequency Division Multiplexing), AMC (adaptive modulation and coding). Để thực hiện việc thiết kế một cách chính xác hệ thống vô tuyến thì việc đánh giá và ước lượng chính xác mô hình kênh truyền cực kì quan trọng vì môi trường thông tin di động luôn thay đổi và khó tìm hàm truyền của kênh truyền một cách hoàn hảo, nhiều mô hình kênh truyền được đề xuất theo môi trường thực tế và mô hình tính toán cho kênh truyền vô tuyến [4], các giải thuật ước lượng kênh truyền dưới sự ảnh hưởng của các loại nhiễu như ISI, nhiễu Gauss, môi trường đa đường cũng được nghiên cứu trong đề tài này. Ước lượng kênh có thể thực hiện bằng cách đưa một số tone pilot vào mỗi ký tự OFDM.

Đó là phương pháp ước lượng kênh pilot kết hợp dạng lược (comb) và khối ( block), được đưa ra để đáp ứng cần thiết cho cân bằng khi kênh thay đổi nhanh, thậm chí thay đổi ngay trong một khối OFDM. Ước lượng kênh pilot dạng kết hợp bao gồm giải thuật để ước lượng kênh tại tần số pilot và nội suy kênh tại các tần số chứa dữ liệu [5]. Các bộ cân bằng miền tần số được sử dụng phổ biến là LS (Least Square), MMSE (Minimum Mean Squared Error), ML (Maximun Likelyhood)…Tuy nhiên các bộ cân bằng này không cho kết quả tốt trong điều kiện fading [6]. Vì vậy những bộ cân bằng có thể thay đổi thích nghi dựa vào điều kiện của kênh truyền được ứng dụng trong trường hợp này.

Kalman là họ bộ lọc thích được nghiên cứu ứng dụng trong hệ thống ước lượng kênh truyền do giải thuật cho kết quả tốt trong môi trường fading. Đề tài này phát triển bộ lọc Unscented Kalman (UKF) [1], [2], [3] kết hợp với phương pháp ước lượng dựa trên cấu trúc Pilot dạng comb để xây dựng bộ cân bằng thích nghi cho hệ thống ước lượng kênh truyền có khả năng đáp ứng tốt trong môi trường fading, sử dụng các tham số mô phỏng theo tiêu chuẩn WiMAX di động để xây dựng hệ thống OFDM. 1 HVTH: Phạm Phú Mỹ GVHD: PGS.TS Phạm Hồng Liên Ths Nguyễn Đức Quang Điều chế OFDM Chương 2 Chương 2: Kỹ thuật điều chế OFDM 2.Giới thiệu chương Kỹ thuật điều chế OFDM là một trong những kỹ thuật được sử dụng phổ biến hiện nay đặc biệt là trong hệ thống WiMAX di động. Hiện nay kỹ thuật này ngày càng phát triển với việc cho ra đời nhiều chuẩn mới, nhưng nó vẫn dựa trên kỹ thuật OFDM cơ bản.

Trong chương này sẽ trình bày khái niệm cơ bản, những ưu nhược điểm, nguyên lý điều chế, giải điều chế của kỹ thuật điều chế OFDM. Qua đó, thấy được những ưu điểm của kỹ thuật này được ứng dụng trong hệ thống Wimax nói chung và những kỹ thuật truyền thông khác.Giới thiệu về kỹ thuật OFDM 2.Lịch sử phát triển OFDM là thuật ngữ mới phổ biến rộng rãi gần đây nhưng thuật ngữ này đã xuất hiện cách đây hơn 40 năm:  Năm 1966, R. Chang đã phát minh ra kĩ thuật OFDM ở Mỹ.  Năm 1971, một công trình khoa học của Weisteins và Ebert đã chứng minh rằng phương pháp điều chế và giải điều chế OFDM có thể được thực hiện thông qua phép biến đổi IDFT (biến đổi Fourier rời rạc ngược) và DFT ( biến đổi Fourier rời rạc).

Sau đó, cùng với sự phát triển của kĩ thuật số, người ta sử dụng phép biến đổi IFFT và FFT cho bộ điều chế OFDM.  Năm 1999, tập chuẩn IEEE 802.11 phát hành chuẩn 802.11a về hoạt động của OFDM ở băng tần 5GHz UNI.  Năm 2003, IEEE công bố chuẩn 802.11g cho OFDM hoạt động băng tần 2.4GHz và phát triển OFDM cho hệ thống băng rộng, chứng tỏ sự hữu dụng của OFDM với các hệ thống có SNR( tỉ số S/N) thấp. Ngày nay kỹ thuật OFDM còn kết hợp với các phương pháp mã hóa kênh, ước lượng kênh để hạn chế lỗi xảy ra trên kênh truyền.

Do chất lượng kênh (độ fading và tỉ số S/N) của mỗi sóng mang con phụ là khác nhau, người ta thực hiện điều chế tín hiệu trên mỗi sóng mang đó với các mức điều chế khác nhau, gọi là điều chế thích nghi 2 HVTH: Phạm Phú Mỹ GVHD: PGS.TS Phạm Hồng Liên Ths Nguyễn Đức Quang Điều chế OFDM Chương 2 (adaptive modulation) hiện đang được sử dụng trong hệ thống thông tin máy tính băng rộng HiperLAN của ETSI ở Châu Âu.Khái niệm Kỹ thuật điều chế OFDM, về cơ bản, là một trường hợp đặc biệt của phương pháp điều chế FDM, chia luồng dữ liệu thành nhiều đường truyền băng hẹp trong vùng tần số sử dụng, trong đó các sóng mang con (hay sóng mang phụ, sub-carrier) trực giao với nhau. Do vậy, phổ tín hiệu của các sóng mang phụ này được phép chồng lấn lên nhau mà phía đầu thu vẫn khôi phục lại được tín hiệu ban đầu. Sự chồng lấn phổ tín hiệu này làm cho hệ thống OFDM có hiệu suất sử dụng phổ lớn hơn nhiều so với các kĩ thuật điều chế thông thường. Số lượng các sóng mang con phụ thuộc vào nhiều yếu tố như độ rộng kênh và mức độ nhiễu.

Con số này tương ứng với kích thước FFT. Chuẩn giao tiếp vô tuyến 802.16d (2004) xác định 256 sóng mang con tương ứng FFT 256 điểm, hình thành chuẩn Fixed WiMAX, với độ rộng kênh cố định. Chuẩn giao tiếp 802.16e (2005) cho phép kích cỡ FFT từ 512 đến 2048 phù hợp với độ rộng kênh 5MHz đến 20MHz, hình thành chuẩn Mobile WiMAX (Scalable OFDMA ), để duy trì tương đối khoảng thời gian không đổi của các kí hiệu và khoảng dãn cách giữa các sóng mang với độ rộng kênh. Các ưu và nhược điểm của kĩ thuật OFDM Ngoài ưu điểm tiết kiệm băng thông kênh truyền kể trên, OFDM còn có một số ưu điểm sau đây : - Hệ thống OFDM có thể loại bỏ hiện tượng nhiễu xuyên kí hiệu ISI (Inter- Symbol Interference) nếu độ dài chuỗi bảo vệ (guard interval) lớn hơn độ trễ truyền dẫn lớn nhất của kênh truyền.

- OFDM phù hợp cho việc thiết kế hệ thống truyền dẫn băng rộng. - Cấu trúc máy thu đơn giản. Tuy nhiên, bên cạnh đó, OFDM cũng có một số nhược điểm sau : 3 HVTH: Phạm Phú Mỹ GVHD: PGS.TS Phạm Hồng Liên Ths Nguyễn Đức Quang Điều chế OFDM Chương 2 - Việc sử dụng chuỗi bảo vệ giúp giảm hiện tượng ISI do phân tập đa đường nhưng chuỗi bảo vệ không mang thông tin có ích, chiếm một phần băng thông của đường truyền làm giảm hiệu suất đường truyền. - Do yêu cầu về tính trực giao giữa các sóng mang phụ nên hệ thống OFDM khá nhạy cảm với hiệu ứng Dopler, dịch tần (frequency offset) và dịch thời ( time offset) do sai số đồng bộ.

- Đường bao biên độ của tín hiệu phía phát không bằng phẳng, gây ra méo phi tuyến ở các bộ khuếch đại công suất ở đầu phát và đầu thu.Nguyên lý điều chế OFDM 2.1 Nguyên lý cơ bản của OFDM Nguyên lý cơ bản của OFDM là chia luồng dữ liệu tốc độ cao thành các luồng dữ liệu tốc độ thấp hơn và phát đồng thời trên một số các sóng mang con trực giao. Vì khoảng thời gian symbol tăng lên cho các sóng mang con song song tốc độ thấp hơn, cho nên lượng nhiễu gây ra do độ trải trễ đa đường giảm xuống. Nhiễu ký tự ISI được hạn chế hầu như hoàn toàn do việc đưa vào một khoảng thời gian bảo vệ trong mỗi symbol OFDM. Trong khoảng thời gian bảo vệ, mỗi symbol OFDM được bảo vệ theo chu kỳ để tránh nhiễu giữa các sóng mang ICI.

Giữa kỹ thuật điều chế đa sóng mang không chồng phổ và kỹ thuật điều chế đa sóng mang chồng phổ có sự khác nhau. Trong kỹ thuật đa sóng mang chồng phổ, ta có thể tiết kiệm được khoảng 50% băng thông. Tuy nhiên, trong kỹ thuật đa sóng mang chồng phổ, ta cần triệt xuyên nhiễu giữa các sóng mang, nghĩa là các sóng này cần trực giao với nhau. Trong OFDM, dữ liệu trên mỗi sóng mang chồng lên dữ liệu trên các sóng mang lân cận.

Sự chồng chập này là nguyên nhân làm tăng hiệu quả sử dụng phổ trong OFDM. Ta thấy trong một số điều kiện cụ thể, có thể tăng dung lượng đáng kể cho hệ thống OFDM bằng cách làm thích nghi tốc độ dữ liệu trên mỗi sóng mang tùy theo tỷ số tín hiệu trên tạp âm SNR của sóng mang đó. 4 HVTH: Phạm Phú Mỹ GVHD: PGS.TS Phạm Hồng Liên Ths Nguyễn Đức Quang Điều chế OFDM Chương 2 Hình 2.1 So sánh kĩ thuật sóng mang không chồng xung (a) và kĩ thuật sóng mang chồng xung (b) Về bản chất ta có thể thấy rằng OFDM là một trường hợp đặc biệt của phương thức đa sóng mang theo nguyên lý chia dòng dữ liệu tốc độ cao thành tốc độ thấp hơn và phát đồng thời trên một số sóng mang được phân bổ một cách trực giao. Nhờ thực hiện biến đổi chuỗi dữ liệu từ nối tiếp sang song song nên thời gian symbol tăng lên.

Do đó, sự phân tán theo thời gian gây bởi trải trễ do truyền dẫn đa đường (multipath) giảm xuống. OFDM khác với FDM ở nhiều điểm. Trong phát thanh thông thường mỗi đài phát thanh truyền trên một tần số khác nhau, sử dụng hiệu quả FDM để duy trì sự ngăn cách giữa những đài. Tuy nhiên không có sự kết hợp đồng bộ giữa mỗi trạm với các trạm khác.

Với cách truyền OFDM, những tín hiệu thông tin từ nhiều trạm được kết hợp trong một dòng dữ liệu ghép kênh đơn. Sau đó dữ liệu này được truyền khi sử dụng khối OFDM được tạo ra từ gói dày đặc nhiều sóng mang. Tất cả các sóng mang thứ cấp trong tín hiệu OFDM được đồng bộ thời gian và tần số với nhau, cho phép kiểm soát can nhiễu giữa những sóng mang. Các sóng mang này chồng lấp nhau trong miền tần số, nhưng không gây can nhiễu giữa các sóng mang (ICI) do bản chất trực giao của điều chế.

Với FDM những tín hiệu truyền cần có khoảng bảo vệ tần số lớn giữa những kênh để ngăn ngừa can nhiễu. Điều này làm giảm hiệu quả phổ. Tuy nhiên với OFDM sự đóng gói trực giao những sóng mang làm giảm đáng kể khoảng bảo vệ cải thiện hiệu quả phổ. Sơ đồ hệ thống OFDM: 5 HVTH: Phạm Phú Mỹ GVHD: PGS.
