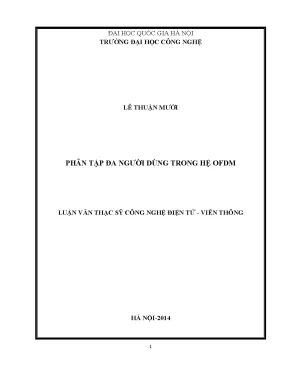

Luận văn thạc sĩ về phân tập đa người dùng trong hệ thống OFDM

Luận văn thạc sĩ nghiên cứu phân tập đa người dùng trong hệ ofdm, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải pháp cải thiện thực tiễn.

• Tác giả: Lê Thuận Mười
• Người hướng dẫn: PGS.TS Nguyễn Viết Kính
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ Điện tử - Viễn thông
• Đề tài: Phân Tập Đa Người Dùng Trong Hệ OFDM
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: KHÁI NIỆM PHÂN TẬP VÀ KỸ THUẬT PHÂN TẬP ĐA NGƯỜI DÙNG
• 1.1. Hiện tượng fading đa đường
• 1.2. Kênh truyền fading phẳng
• 1.3. Kênh fading chọn lọc tần số
• 1.4. Kênh fading nhanh
• 1.5. Kênh fading chậm
• 1.6. Kênh truyền Rayleigh
• 1.7. Kênh truyền Rice
• 1.8. Khái niệm phân tập
• 1.8.1. Phân tập thời gian
• 1.8.2. Phân tập tần số
• 1.8.3. Phân tập không gian
• 1.8.4. Các loại phân tập không gian
• 1.8.5. Phân tập thu
• 1.8.6. Phân tập phát
• 2. CHƯƠNG 2: KỸ THUẬT OFDM
• 2.1. Giới thiệu chung
• 2.2. Tính hiệu trực giao về toán học
• 2.3. Sơ đồ hệ thống OFDM
• 2.4. Các kỹ thuật cơ bản trong OFDM
• 2.5. Các kỹ thuật điều chế trong OFDM
• 2.6. Tạo sóng mang con sử dụng IFFT
• 2.7. Khoảng bảo vệ và tiến tố lặp
• 2.8. Đồng bộ và ước đoán kênh
• 2.9. Chọn các thông số OFDM
• 2.10. Đặc tính của OFDM
• 2.11. Ứng dụng thực tế
• 2.12. Kết luận chương
• 3. CHƯƠNG 3: MỘT SỐ THUẬT TOÁN LẬP LỊCH DÙNG TRONG HỆ OFDM, ĐA NGƯỜI DÙNG
• 3.1. Thuật toán Round Robin
• 3.2. Thuật toán Max Rate
• 3.3. Thuật toán lập lịch công bằng tỷ lệ
• 3.4. Thuật toán PFS cho trường hợp đa sóng mang, đa người dùng
• 3.5. Thông số tc
• 3.6. Thuật toán Rate-Craving Greedy
• 3.7. Thuật toán cấp tài nguyên (BABS)
• 3.8. Kết luận chương
• 4. CHƯƠNG 4: MÔ PHỎNG
• 4.1. Mục đích mô phỏng
• 4.2. Kịch bản mô phỏng
• 4.3. Thông số mô phỏng
• 4.4. Kết quả mô phỏng
• 4.5. Thông số mô phỏng
• 4.6. Kết quả mô phỏng
• 4.7. Thông số mô phỏng
• 4.8. Kết quả mô phỏng
• 4.9. Kết luận chương
• KẾT LUẬN VÀ ĐỀ XUẤT HƯỚNG NGHIÊN CỨU TIẾP THEO
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Khái niệm phân tập và kỹ thuật phân tập đa người dùng

Nghiên cứu về phân tập đa người dùng trong hệ thống OFDM bắt đầu với việc hiểu rõ hiện tượng fading đa đường. Fading đa đường xảy ra do tín hiệu RF bị phản xạ và tán xạ bởi các vật cản trong môi trường, dẫn đến sự thay đổi cường độ tín hiệu tại máy thu. Các loại kênh truyền như kênh fading phẳng và kênh fading chọn lọc tần số được phân tích để làm rõ cách thức hoạt động của chúng trong môi trường vô tuyến. Kênh fading phẳng giữ nguyên đặc tính phổ của tín hiệu, trong khi kênh fading chọn lọc tần số gây ra nhiễu do sự thay đổi cường độ và pha của tín hiệu. Việc phân loại kênh thành fading nhanh và fading chậm cũng rất quan trọng, vì nó ảnh hưởng đến cách mà tín hiệu được truyền và nhận. Kênh truyền Rayleigh và Rice được đề cập như là các mô hình thống kê cho sự thay đổi tín hiệu trong môi trường di động. Từ đó, khái niệm phân tập được giới thiệu như một kỹ thuật quan trọng nhằm cải thiện độ tin cậy của kênh truyền mà không cần tăng công suất phát.

1.1 Hiện tượng fading đa đường

Hiện tượng fading đa đường là một trong những thách thức lớn trong truyền thông không dây. Tín hiệu RF khi truyền qua kênh sẽ bị ảnh hưởng bởi các vật cản, dẫn đến sự phản xạ và tán xạ. Điều này tạo ra nhiều bản sao của tín hiệu đến máy thu, gây ra sự thay đổi cường độ và chất lượng tín hiệu. Kênh fading phẳng và fading chọn lọc tần số được phân tích để hiểu rõ hơn về cách thức hoạt động của chúng trong môi trường vô tuyến. Kênh fading phẳng giữ nguyên đặc tính phổ của tín hiệu, trong khi kênh fading chọn lọc tần số gây ra nhiễu do sự thay đổi cường độ và pha của tín hiệu. Việc phân loại kênh thành fading nhanh và fading chậm cũng rất quan trọng, vì nó ảnh hưởng đến cách mà tín hiệu được truyền và nhận.

1.2 Khái niệm phân tập

Phân tập là một kỹ thuật quan trọng trong truyền thông không dây, giúp cải thiện độ tin cậy của kênh truyền mà không cần tăng công suất phát. Kỹ thuật này yêu cầu nhiều bản sao tín hiệu tại nơi thu, tất cả cùng mang một thông tin nhưng có sự tương quan rất nhỏ trong môi trường fading. Sự kết hợp hợp lý của các phiên bản khác nhau sẽ làm giảm ảnh hưởng của fading và cải thiện độ tin cậy của đường truyền. Có nhiều cách để thu được phân tập như phân tập thời gian, phân tập tần số và phân tập không gian. Mỗi loại phân tập có những ưu điểm và nhược điểm riêng, và việc lựa chọn loại phân tập phù hợp là rất quan trọng trong thiết kế hệ thống truyền thông.

II. Kỹ thuật OFDM

Kỹ thuật OFDM (Orthogonal Frequency Division Multiplexing) là một trong những công nghệ tiên tiến trong truyền thông không dây. OFDM cho phép chia sẻ băng thông rộng thành nhiều kênh con, giúp giảm thiểu hiện tượng fading và tăng cường khả năng chống nhiễu. Tính hiệu trực giao về toán học của OFDM giúp tối ưu hóa việc sử dụng băng thông, đồng thời giảm thiểu sự can thiệp giữa các kênh. Sơ đồ hệ thống OFDM được trình bày rõ ràng, cho thấy cách thức hoạt động của các kỹ thuật điều chế và tạo sóng mang con sử dụng IFFT. Đặc tính của OFDM cho phép ứng dụng trong nhiều lĩnh vực, từ truyền thông di động đến truyền hình số. Việc đồng bộ và ước đoán kênh cũng là những yếu tố quan trọng trong việc đảm bảo chất lượng truyền thông.

2.1 Giới thiệu chung về OFDM

OFDM là một kỹ thuật ghép kênh phân chia theo tần số trực giao, cho phép truyền tải dữ liệu qua nhiều kênh con. Kỹ thuật này giúp giảm thiểu hiện tượng fading và tăng cường khả năng chống nhiễu. Tính hiệu trực giao của OFDM cho phép các kênh con hoạt động đồng thời mà không gây ra sự can thiệp lẫn nhau. Điều này làm cho OFDM trở thành một giải pháp lý tưởng cho các hệ thống truyền thông hiện đại, đặc biệt là trong môi trường có nhiều nhiễu và biến đổi. Sơ đồ hệ thống OFDM được thiết kế để tối ưu hóa việc sử dụng băng thông và đảm bảo chất lượng tín hiệu.

2.2 Các kỹ thuật cơ bản trong OFDM

Các kỹ thuật cơ bản trong OFDM bao gồm điều chế, tạo sóng mang con và đồng bộ. Việc sử dụng IFFT để tạo sóng mang con là một trong những điểm nổi bật của OFDM, giúp giảm thiểu độ phức tạp trong quá trình truyền tải. Đồng bộ và ước đoán kênh cũng là những yếu tố quan trọng trong việc đảm bảo chất lượng truyền thông. Các thông số OFDM như khoảng bảo vệ và tiến tố lặp cũng được đề cập, cho thấy tầm quan trọng của chúng trong việc cải thiện hiệu suất hệ thống. Đặc tính của OFDM cho phép ứng dụng trong nhiều lĩnh vực, từ truyền thông di động đến truyền hình số.

III. Một số thuật toán lập lịch dùng trong hệ OFDM đa người dùng

Thuật toán lập lịch là một phần quan trọng trong việc quản lý tài nguyên vô tuyến trong hệ thống OFDM đa người dùng. Các thuật toán như Round Robin, Max Rate và PFS (Proportional Fair Scheduling) được phân tích để đánh giá hiệu quả của chúng trong việc phân bổ tài nguyên cho các người dùng khác nhau. Mỗi thuật toán có những ưu điểm và nhược điểm riêng, và việc lựa chọn thuật toán phù hợp là rất quan trọng để đảm bảo chất lượng dịch vụ cho người dùng. Kết quả mô phỏng cho thấy sự khác biệt trong hiệu suất giữa các thuật toán, từ đó đưa ra những nhận xét và đề xuất cho việc cải thiện hiệu suất hệ thống.

3.1 Thuật toán Round Robin

Thuật toán Round Robin là một trong những phương pháp đơn giản và hiệu quả trong việc phân bổ tài nguyên cho các người dùng trong hệ thống OFDM. Phương pháp này đảm bảo rằng mỗi người dùng đều nhận được một khoảng thời gian sử dụng tài nguyên công bằng. Tuy nhiên, thuật toán này có thể không tối ưu trong các tình huống có sự khác biệt lớn về yêu cầu dịch vụ giữa các người dùng. Việc phân tích hiệu suất của thuật toán Round Robin cho thấy rằng nó có thể dẫn đến sự không công bằng trong việc phân bổ tài nguyên, đặc biệt là trong các môi trường có nhiều người dùng với yêu cầu khác nhau.

3.2 Thuật toán Max Rate

Thuật toán Max Rate tập trung vào việc tối ưu hóa thông lượng cho người dùng có yêu cầu cao nhất. Phương pháp này cho phép người dùng có chất lượng dịch vụ tốt hơn, nhưng có thể dẫn đến sự không công bằng cho những người dùng khác. Việc phân tích hiệu suất của thuật toán Max Rate cho thấy rằng nó có thể cải thiện đáng kể thông lượng tổng của hệ thống, nhưng cũng cần phải cân nhắc đến sự công bằng trong việc phân bổ tài nguyên. Kết quả mô phỏng cho thấy rằng thuật toán này có thể hoạt động hiệu quả trong các tình huống có sự khác biệt lớn về yêu cầu dịch vụ giữa các người dùng.

IV. Mô phỏng

Mô phỏng là một công cụ quan trọng trong việc đánh giá hiệu suất của các thuật toán lập lịch trong hệ thống OFDM đa người dùng. Các kịch bản mô phỏng được thiết kế để kiểm tra hiệu suất của các thuật toán trong các điều kiện khác nhau. Thông số mô phỏng như số lượng người dùng, yêu cầu dịch vụ và điều kiện kênh được điều chỉnh để đánh giá tác động của chúng đến hiệu suất hệ thống. Kết quả mô phỏng cho thấy sự khác biệt rõ rệt giữa các thuật toán, từ đó đưa ra những nhận xét và đề xuất cho việc cải thiện hiệu suất hệ thống.

4.1 Kịch bản mô phỏng

Kịch bản mô phỏng được thiết kế để kiểm tra hiệu suất của các thuật toán lập lịch trong hệ thống OFDM đa người dùng. Các thông số như số lượng người dùng, yêu cầu dịch vụ và điều kiện kênh được điều chỉnh để đánh giá tác động của chúng đến hiệu suất hệ thống. Việc lựa chọn kịch bản mô phỏng phù hợp là rất quan trọng để đảm bảo rằng các kết quả thu được có thể phản ánh chính xác hiệu suất thực tế của hệ thống.

4.2 Kết quả mô phỏng

Kết quả mô phỏng cho thấy sự khác biệt rõ rệt giữa các thuật toán lập lịch trong việc phân bổ tài nguyên cho các người dùng khác nhau. Các thông số như thông lượng tổng, tỷ lệ lỗi bit và độ công bằng được phân tích để đánh giá hiệu suất của từng thuật toán. Kết quả cho thấy rằng một số thuật toán có thể hoạt động hiệu quả hơn trong các điều kiện nhất định, từ đó đưa ra những nhận xét và đề xuất cho việc cải thiện hiệu suất hệ thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh nhu cầu truyền thông không dây ngày càng gia tăng mạnh mẽ, các hệ thống thông tin thế hệ mới đòi hỏi dung lượng cao, độ tin cậy lớn, sử dụng băng thông hiệu quả và khả năng chống nhiễu vượt trội. Theo ước tính, các kỹ thuật truyền thống và phương pháp ghép kênh cũ không còn đáp ứng được các yêu cầu này. Kỹ thuật phân tập đa người dùng trong hệ thống OFDM (Orthogonal Frequency Division Multiplexing) đã trở thành một hướng nghiên cứu trọng điểm nhằm nâng cao hiệu suất phổ và chất lượng dịch vụ trong mạng di động thế hệ 4G và các hệ thống đa sóng mang như LTE, WiMAX.

Mục tiêu chính của luận văn là nghiên cứu kỹ thuật phân tập đa người dùng trong hệ OFDM, tập trung vào việc chia sẻ tài nguyên vô tuyến giữa các người dùng với yêu cầu dịch vụ khác nhau. Nghiên cứu sử dụng các thuật toán lập lịch và mô phỏng MATLAB để phân tích, so sánh hiệu năng của các thuật toán trong việc khai thác phân tập đa người dùng, từ đó đề xuất phương pháp lập lịch tối ưu phù hợp với từng điều kiện cụ thể. Phạm vi nghiên cứu tập trung vào môi trường kênh fading đa đường, bao gồm các mô hình kênh Rayleigh và Rice, trong khoảng thời gian nghiên cứu năm 2014 tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao dung lượng hệ thống, giảm tỷ lệ lỗi bit (BER), đồng thời đảm bảo tính công bằng và độ trễ phù hợp trong mạng di động hiện đại. Các kết quả thu được góp phần thúc đẩy ứng dụng kỹ thuật phân tập đa người dùng trong các hệ thống truyền thông không dây tiên tiến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Hiện tượng fading đa đường: Mô tả sự biến đổi tín hiệu do phản xạ, tán xạ và nhiễu xạ trong môi trường truyền vô tuyến, dẫn đến các loại kênh fading như fading phẳng, fading chọn lọc tần số, fading nhanh và fading chậm. Mô hình kênh Rayleigh và Rice được sử dụng để mô phỏng các đặc tính fading trong môi trường không có và có thành phần đường truyền trực tiếp (LOS).

• Kỹ thuật phân tập: Bao gồm phân tập thời gian, phân tập tần số, phân tập không gian và phân tập đa người dùng. Phân tập đa người dùng khai thác sự thăng giáng kênh của các người dùng khác nhau để tối ưu hóa dung lượng hệ thống.

• Hệ thống OFDM: Là kỹ thuật ghép kênh phân chia theo tần số trực giao, sử dụng biến đổi Fourier nhanh (FFT/IFFT), tiền tố lặp (CP) để chống nhiễu xuyên ký tự (ISI) và nhiễu xuyên kênh (ICI). Các kỹ thuật điều chế như BPSK, QPSK, 16-QAM, 64-QAM được áp dụng để điều chỉnh tốc độ truyền và hiệu suất phổ.

• Thuật toán lập lịch tài nguyên: Bao gồm Round Robin (RR), Max Rate, Proportional Fair Scheduling (PFS) và Rate-Craving Greedy (RCG). Các thuật toán này cân bằng giữa tối đa hóa thông lượng và đảm bảo tính công bằng, đáp ứng các yêu cầu về độ trễ và chất lượng dịch vụ.

Các khái niệm chính được sử dụng gồm: tỷ số tín hiệu trên nhiễu (SNR), tỷ lệ lỗi bit (BER), độ lợi phân tập đa người dùng, thông lượng tổng hệ thống, độ công bằng và độ trễ trong lập lịch.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng trên phần mềm MATLAB để đánh giá hiệu năng các thuật toán lập lịch trong hệ thống OFDM đa người dùng. Cỡ mẫu mô phỏng bao gồm số lượng người dùng từ 10 đến 50, với các kịch bản kênh fading Rayleigh và Rice, trong môi trường cố định và di động với vận tốc người dùng từ 0 đến 30 km/h.

Phương pháp chọn mẫu là mô phỏng ngẫu nhiên các trạng thái kênh theo phân bố xác suất phù hợp, giả định thông tin trạng thái kênh (CSI) hoàn hảo được phản hồi từ người dùng đến trạm gốc. Phân tích tập trung vào các chỉ số: thông lượng tổng, độ công bằng, xác suất dừng kênh theo độ trễ, và tỷ lệ lỗi bit.

Timeline nghiên cứu kéo dài trong năm 2014, bao gồm các bước: tổng hợp lý thuyết, xây dựng mô hình mô phỏng, thực hiện các kịch bản mô phỏng, phân tích kết quả và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ lợi phân tập đa người dùng tăng theo số lượng người dùng và SNR: Kết quả mô phỏng cho thấy dung lượng tổng hệ thống tăng rõ rệt khi số người dùng tăng từ 10 lên 50, đặc biệt trong môi trường kênh Rayleigh với SNR từ -5 dB đến 20 dB. Ví dụ, tại SNR 10 dB, dung lượng hệ thống tăng khoảng 30% khi số người dùng tăng từ 10 lên 30.

2. Ảnh hưởng của mô hình kênh đến hiệu năng: Độ lợi phân tập đa người dùng trong kênh Rice thấp hơn đáng kể so với kênh Rayleigh do sự hiện diện thành phần LOS làm giảm sự ngẫu nhiên của fading. Thông lượng tổng trong kênh Rice thấp hơn khoảng 15-20% so với kênh Rayleigh ở cùng điều kiện SNR và số người dùng.

3. Hiệu quả của thuật toán lập lịch PFS: Thuật toán PFS cân bằng tốt giữa thông lượng và độ công bằng. Khi thông số trung bình thời gian trễ tc tăng, thông lượng tổng tăng lên nhưng độ công bằng giảm. Ví dụ, với tc tăng từ 1 lên vô cùng, thông lượng tăng khoảng 25% nhưng độ công bằng giảm từ gần 1 xuống dưới 0.6.

4. Ảnh hưởng của vận tốc người dùng: Trong môi trường di động với vận tốc 30 km/h, thông lượng tổng giảm khoảng 10-15% so với môi trường cố định do khó khăn trong việc ước lượng và phản hồi trạng thái kênh chính xác. Môi trường di chuyển chậm (3 km/h) cho hiệu năng tốt hơn, thông lượng tăng theo số người dùng nhanh hơn so với môi trường di chuyển nhanh.

Thảo luận kết quả

Nguyên nhân chính của sự tăng dung lượng hệ thống là do kỹ thuật phân tập đa người dùng khai thác được sự thăng giáng độc lập của các kênh người dùng khác nhau, từ đó chọn người dùng có kênh tốt nhất để truyền dữ liệu, tối ưu hóa hiệu suất phổ. Sự khác biệt giữa kênh Rayleigh và Rice phản ánh tính chất môi trường truyền dẫn, trong đó kênh Rice có thành phần LOS làm giảm sự biến động kênh, dẫn đến giảm độ lợi phân tập.

Thuật toán PFS thể hiện sự cân bằng giữa tối đa hóa thông lượng và đảm bảo công bằng, phù hợp với các hệ thống đa người dùng có yêu cầu chất lượng dịch vụ khác nhau. Việc lựa chọn thông số tc là yếu tố quan trọng để điều chỉnh sự đánh đổi này.

Ảnh hưởng của vận tốc người dùng cho thấy thách thức trong việc ước lượng kênh và phản hồi thông tin trạng thái kênh kịp thời, làm giảm hiệu quả khai thác phân tập đa người dùng. Điều này phù hợp với các nghiên cứu trước đây về tác động của độ trễ phản hồi và sai số đo kênh.

Dữ liệu có thể được trình bày qua các biểu đồ thể hiện mối quan hệ giữa số người dùng và thông lượng tổng, độ công bằng theo thông số tc, cũng như so sánh hiệu năng giữa các mô hình kênh và vận tốc người dùng.

Đề xuất và khuyến nghị

1. Áp dụng thuật toán lập lịch PFS với điều chỉnh thông số tc linh hoạt: Để cân bằng giữa thông lượng và độ công bằng, các nhà mạng nên điều chỉnh thông số tc dựa trên yêu cầu dịch vụ và đặc điểm vận hành thực tế, ví dụ tc thấp cho dịch vụ đòi hỏi độ trễ thấp, tc cao cho dịch vụ ưu tiên thông lượng.

2. Tăng cường kỹ thuật ước lượng và phản hồi trạng thái kênh: Giảm độ trễ và sai số trong phản hồi CSI bằng cách sử dụng các kỹ thuật tiên đoán kênh, giảm kích thước khe thời gian lập lịch, hoặc chỉ phản hồi khi chất lượng kênh vượt ngưỡng, nhằm nâng cao hiệu quả phân tập đa người dùng.

3. Ứng dụng kỹ thuật tạo chùm theo cơ hội (OBF) trong môi trường fading chậm: Sử dụng đa anten phát tại trạm gốc để tạo ra sự thăng giáng kênh nhân tạo, tăng độ lợi phân tập đa người dùng, đặc biệt trong môi trường có dải động kênh nhỏ và fading chậm.

4. Phát triển các thuật toán lập lịch kết hợp đa tiêu chí: Kết hợp các yếu tố như yêu cầu tốc độ, độ trễ, công bằng và trạng thái kênh để tối ưu hóa phân bổ tài nguyên, nâng cao chất lượng dịch vụ cho từng nhóm người dùng.

Các giải pháp trên nên được triển khai trong vòng 1-2 năm, với sự phối hợp giữa nhà cung cấp thiết bị, nhà mạng và các đơn vị nghiên cứu để đảm bảo tính khả thi và hiệu quả thực tế.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và sinh viên ngành Công nghệ Điện tử - Viễn thông: Nghiên cứu sâu về kỹ thuật phân tập đa người dùng, hệ thống OFDM và các thuật toán lập lịch tài nguyên trong mạng di động.

2. Kỹ sư phát triển và thiết kế hệ thống mạng di động: Áp dụng các kết quả nghiên cứu để tối ưu hóa hiệu suất mạng, nâng cao chất lượng dịch vụ và khai thác hiệu quả tài nguyên vô tuyến.

3. Nhà quản lý và hoạch định chính sách viễn thông: Hiểu rõ các thách thức và giải pháp kỹ thuật trong phát triển mạng 4G/5G, từ đó xây dựng các chính sách hỗ trợ phát triển hạ tầng và dịch vụ.

4. Các công ty cung cấp thiết bị viễn thông và phần mềm mạng: Phát triển các sản phẩm và giải pháp hỗ trợ kỹ thuật phân tập đa người dùng, thuật toán lập lịch và quản lý tài nguyên mạng.

Mỗi nhóm đối tượng có thể ứng dụng kết quả nghiên cứu để nâng cao năng lực chuyên môn, cải tiến sản phẩm hoặc xây dựng chiến lược phát triển phù hợp với xu hướng công nghệ hiện đại.

Câu hỏi thường gặp

1. Phân tập đa người dùng là gì và tại sao nó quan trọng trong hệ OFDM?
   Phân tập đa người dùng là kỹ thuật khai thác sự thăng giáng kênh của nhiều người dùng để chọn người dùng có kênh tốt nhất truyền dữ liệu, từ đó tăng dung lượng và hiệu suất hệ thống. Trong OFDM, kỹ thuật này giúp tận dụng hiệu quả các sóng mang con và cải thiện chất lượng dịch vụ.

2. Các mô hình kênh Rayleigh và Rice khác nhau như thế nào?
   Kênh Rayleigh mô tả môi trường không có thành phần đường truyền trực tiếp (LOS), tín hiệu đến máy thu là tổng các thành phần phản xạ ngẫu nhiên. Kênh Rice có thành phần LOS chiếm ưu thế, làm giảm sự biến động của tín hiệu. Điều này ảnh hưởng đến độ lợi phân tập và hiệu năng hệ thống.

3. Thuật toán lập lịch PFS hoạt động ra sao?
   PFS chọn người dùng để truyền trên mỗi sóng mang con dựa trên tỷ số giữa tốc độ dữ liệu hiện tại và thông lượng trung bình của người dùng đó, nhằm cân bằng giữa tối đa hóa thông lượng và đảm bảo công bằng. Thông số tc điều chỉnh thời gian trung bình hóa để cân bằng độ trễ và hiệu năng.

4. Ảnh hưởng của vận tốc người dùng đến hiệu năng phân tập đa người dùng?
   Vận tốc cao làm kênh thay đổi nhanh, gây khó khăn trong việc ước lượng và phản hồi trạng thái kênh chính xác, làm giảm hiệu quả khai thác phân tập đa người dùng và thông lượng tổng hệ thống.

5. Kỹ thuật tạo chùm theo cơ hội (OBF) có lợi ích gì?
   OBF sử dụng đa anten phát để tạo ra sự thăng giáng kênh nhân tạo, giúp tăng độ lợi phân tập đa người dùng trong môi trường fading chậm hoặc có dải động kênh nhỏ, từ đó nâng cao hiệu suất phổ và chất lượng dịch vụ.

Kết luận

• Kỹ thuật phân tập đa người dùng trong hệ OFDM giúp tăng dung lượng hệ thống và cải thiện chất lượng dịch vụ thông qua khai thác sự thăng giáng kênh của nhiều người dùng.
• Mô hình kênh Rayleigh và Rice ảnh hưởng đáng kể đến hiệu năng, với kênh Rayleigh cho độ lợi phân tập cao hơn.
• Thuật toán lập lịch PFS cân bằng hiệu quả giữa thông lượng và độ công bằng, với thông số tc là yếu tố điều chỉnh quan trọng.
• Vận tốc người dùng cao làm giảm hiệu quả phân tập do khó khăn trong ước lượng và phản hồi trạng thái kênh.
• Kỹ thuật tạo chùm theo cơ hội (OBF) là giải pháp hiệu quả để tăng độ lợi phân tập trong môi trường fading chậm.

Tiếp theo, nghiên cứu có thể mở rộng bằng cách phát triển các thuật toán lập lịch đa tiêu chí, tích hợp kỹ thuật MIMO và đánh giá trong môi trường mạng 5G. Đề nghị các nhà nghiên cứu và kỹ sư tiếp tục ứng dụng và hoàn thiện các giải pháp nhằm nâng cao hiệu quả hệ thống truyền thông không dây.

Hành động ngay: Áp dụng các thuật toán lập lịch tối ưu và kỹ thuật OBF trong thiết kế mạng để nâng cao hiệu suất và chất lượng dịch vụ trong các hệ thống OFDM đa người dùng hiện đại.

Trích đoạn nội dung tài liệu

Chương 1. KHÁI NIỆM PHÂN TẬP VÀ KỸ THUẬT PHÂN TẬP ĐA NGƯỜI DÙNG 1. Hiện tượng fading đa đường Do tính chất của môi trường vô tuyến, tín hiệu RF truyền qua kênh truyền vô tuyến sẽ lan tỏa trong không gian đập vào các vật cản phân tán rải rác trên đường truyền như xe cộ, nhà cửa. gây ra các hiện tượng phản xạ, tán xạ, nhiễu xạ.

Các bản sao này sẽ theo các đường dài ngắn khác nhau truyền tới máy thu đo đó tín hiệu thu là tổng của tất cả các bản sao này nên tín hiệu thu được sẽ bị tăng cường hay suy giảm, hiện tượng này gọi là hiện tượng fading đa đường. Điều đó dẫn đến tín hiệu nhận được tại máy thu sẽ thay đổi nhiều so với tín hiệu tại máy phát, làm giảm đáng kể chất lượng truyền thông. Tùy theo đáp ứng tần số của mỗi kênh truyền mà ta có kênh truyền chọn lọc tần số hay kênh truyền phẳng, kênh truyền biến đổi nhanh hay biến đổi chậm. Tùy theo đường bao của tín hiệu sau khi qua kênh truyền có phân bố xác suất theo hàm phân bố Rayleigh hay Rice mà ta có kênh truyền Rayleigh hay Rice.

Kênh truyền fading phẳng Nếu kênh có độ lợi kênh không đổi và đáp ứng pha tuyến tính trong một khoảng băng thông lớn hơn băng thông của tín hiệu phát thì gọi là kênh fading phẳng. Trong fading phẳng, khi có đa đường các đặc tính phổ của tín hiệu phát được bảo toàn tại máy thu. Tuy nhiên cường độ của tín hiệu thu thay đổi theo thời gian do sự thăng giáng về độ lợi của kênh do đa đường[10].1 Đặc tính kênh fading phẳng 13 z Trong kênh fading phẳng, chu kỳ ký hiệu của tín hiệu phát phải lớn hơn nhiều so với thời gian trải trễ đa đường của kênh.1 cho thấy tính chất của kênh fading phẳng về mặt thời gian và tần số. Tóm lại, tín hiệu qua kênh fading phẳng nếu BS << BC và TS>>στ.

Trong đó TS là độ kéo dài tín hiệu và BS là băng thông của điều chế phát, στ là trải trễ rms và BC là băng thông kết hợp của kênh. Kênh fading chọn lọc tần số Nếu kênh có độ lợi không đổi và đáp ứng pha tuyến tính trong một khoảng băng thông nhỏ hơn băng thông của tín hiệu phát thì kênh đó tạo ra fading lựa chọn tần số. Trong điều kiện như vậy đáp ứng xung của kênh có trải trễ đa đường lớn hơn chu kỳ ký hiệu của tín hiệu phát. Khi đó, tín hiệu thu được bao gồm cả dạng sóng tín hiệu phát bị suy hao và trễ theo thời gian và do vậy tín hiệu thu sẽ bị nhiễu.

Mọi kênh truyền vô tuyến đều không thể có đáp ứng bằng phẳng trong cả dãi tần vô tuyến, tuy nhiên kênh truyền có thể xem là phẳng trong một khoảng nhỏ tần số nào đó.2 Đặc tính kênh fading lựa chọn tần số Hình 1.2 minh họa tính chất của kênh fading lựa chọn tần số về mặt thời gian và tần số. Trong fading lựa chọn tần số, phổ S(f) của tín hiệu phát có băng thông lớn hơn băng thông kết hợp BC của kênh. Khi thời gian thay đổi, kênh thay đổi độ lợi và pha làm phổ của s(t) biến đổi, kết quả là nhiễu thay đổi theo thời gian tại tín hiệu thu r(t). Tóm lại, tín hiệu qua kênh fading lựa chọn tần số nếu BS >BC và TS<στ.

Trong đó TS là độ kéo dài tín hiệu và BS là băng thông của điều chế phát, στ là trải trễ rms và BC là băng thông kết hợp của kênh. Kênh fading nhanh Dựa vào sự thay đổi của tín hiệu băng cơ bản được phát khi so sánh với tốc độ thay đổi của kênh mà ta một kênh có thể phân loại thành kênh fading chậm hoặc fading nhanh. Trong một kênh fading nhanh, đáp ứng xung của kênh thay đổi nhanh trong khoảng thời gian ký hiệu. Thời gian kết hợp của kênh sẽ nhỏ hơn chu kỳ ký hiệu của tín hiệu phát.

Điều này gây ra sự phân tán tần số do trải Doppler, dẫn đến méo tín hiệu. Quan sát trong miền tần số, méo tín hiệu do fading nhanh sẽ tăng lên với việc tăng trải Doppler liên quan đến tín hiệu phát. Do đó, tín hiệu qua kênh fading nhanh nếu TS > TC và BS <BD. Kênh fading chậm Trong kênh fading chậm, đáp ứng xung kênh thay đổi với tốc độ thấp hơn nhiều so với tín hiệu phát băng cơ sở s(t).

Trong trường hợp này, giả định rằng kênh có thể ổn định qua một vài khoảng chu kỳ ký hiệu. Ta biết, tín hiệu kênh truyền vô tuyến sẽ có đáp ứng tần số không đổi theo thời gian nếu cấu trúc của kênh truyền không đổi theo thời gian. Tuy nhiên mọi kênh truyền đều biến đổi theo thời gian, do các vật thể tạo nên kênh truyền luôn luôn biến đổi, luôn có vật thể mới xuất hiện và vật thể cũ mất đi, xe cộ luôn thay đổi vận tốc, nhà cửa, công viên, có thể được xây dựng thêm hay bị phá hủy đi. Khái niệm kênh fading nhanh, chậm chỉ mang tính tương đối,thí dụ nếu kênh truyền không thay đổi trong khoảng thời gian truyền một kí tự Tsymbol , thì kênh truyền đó được gọi là kênh truyền biến đổi chậm, ngược lại nếu kênh truyền biến đổi trong khoảng thời gian Tsymbol, thì kênh truyền biến đổi nhanh.

Môi trường trong nhà ít thay đổi nên có thể xem là fading chậm, môi trường ngoài trời thường xuyên thay đổi nên được xem là fading nhanh. Kênh truyền Rayleigh Trong fading Rayleigh sẽ có các thành tín hiệu đến máy thu bị phản xạ, tán xa, nhiễu xạ mà không có thành phần tín hiệu đến trực tiếp máy thu với công suất vượt trội. Trong kênh vô tuyến di động, phân bố Rayleigh thường được dùng để thống kê sự thay đổi theo thời gian của đường bao thu được của tín hiệu fading phẳng hoặc đường bao của một thành phần đa đưởng riêng lẽ. Ta biết đường bao của tổng hai tín hiệu tạp âm Gauss trực giao tuân theo phân bố Rayleigh.

Phân bố Rayleigh có hàm mật độ xác suất[10]: 15 z  r  r2   2 exp   (0  r   ) 2  p ( r )    2  (1.1)  0 (r  0)  Với σ là giá trị rms của điện thế tín hiệu nhận được trước bộ tách đường bao. 2 σ là công suất trung bình theo thời gian. Kênh truyền Rice Ngược lại trường hợp kênh fading Rayleigh, khi có thành phần tín hiệu trực tiếp đến máy thu thì phân bố sẽ là Rice. Trong trường hợp này, các thành phần đa đường ngẫu nhiên đến bộ thu với những góc khác nhau được xếp chồng lên tín hiệu LOS.

Tại ngõ ra của bộ tách đường bao, điều này có ảnh hưởng như là cộng thêm thành phần một chiều vào các thành phần đa đường ngẫu nhiên. Khi thành phần LOS bị suy yếu, tín hiệu tổng hợp trông giống như nhiễu có đường bao theo phân bố Rayleigh. Vì vậy, phân bố trở thành phân bố Rayleigh trong trường hợp thành phần LOS mất đi. Hàm mật độ phân bố xác suất của phân bố Rice: 2 2  r  ( r  A2 )  Ar   2 p ( r )   2 e I 0  2  ( A  0, r  0)   (1.2)  0 r0  A: Biên độ đỉnh của thành phần truyền thẳng.

Io: Là hàm Bessel cải tiến loại 1 bậc 0. Phân bố Rice thường được mô tả bởi thông số k được định nghĩa như là tỉ số giữa công suất tín hiệu xác định (thành phần LOS) và công suất các thành phần đa đường: A2 k (1.3) 2 2 k xác định phân bố Rice và được gọi là hệ số Rice. Khi A → 0, k  0 (   dB) thành phần LOS bị suy giảm về biên độ, phân bố Rice trở thành phân bố Rayleigh. 16 z k =   dB p(r) k = 6 dB Hình 1.3 Hàm mật độ xác suất của phân bố Rice Hình 1.3 mô tả hàm mật độ xác suất của phân bố Rice k =   dB (Rayleigh) và k = 6 dB.

Với k >>1, giá trị trung bình của phân bố Rice xấp xỉ với phân bố Gauss. Khái niệm phân tập Trong môi trường vô tuyến, kỹ thuật phân tập được sử dụng rộng rãi để làm giảm ảnh hưởng của fading đa đường và cải tiến độ tin cậy của kênh truyền mà không yêu cầu tăng công suất phát hoặc tăng băng thông cần thiết. Kỹ thuật phân tập yêu cầu nhiều bản sao tín hiệu tại nơi thu, tất cả cùng mang một thông tin nhưng có sự tương quan rất nhỏ trong môi trường fading. Vì vậy, sự kết hợp hợp lý của các phiên bản khác nhau sẽ làm giảm ảnh hưởng của fading và cải thiện độ tin cậy của đường truyền.

Có nhiều cách để thu được phân tập như phân tập thời gian, phân tập tần số. Trong một kênh với nhiều anten phát hoặc thu ta có phân tập không gian. Do vậy, phân tập là một kỹ thuật quan trọng, trong một hệ thống vô tuyến có thể sử dụng vài loại phân tập. Phân tập thời gian Phân tập qua thời gian có thể thu được khi thực hiện mã hóa và ghép xen: thông tin được mã hóa và các ký hiệu mã hóa được phân tán theo thời gian trong các chu kỳ kết hợp khác nhau để các các phần khác nhau của từ mã có thể độc lập khi xảy ra hiện tượng fading [7].

Giả sử ta phát một từ mã x=[x1.,xL] chiều dài ký hiệu L và tín hiệu thu là: yl=hlxl + wl.4) Giả sử ghép xen lý tưởng để các ký tự liên tiếp xl được phát đủ xa theo thời gian, ta có thể giả thiết rằng hl là độc lập.4 Từ mã được phát có và không có ghép xen Trong hình 1.4 Các từ mã được truyền các các ký hiệu liên tiếp nhau và được ghép xen, từ mã x2 bị triệt tiêu bởi fading nếu không dùng bộ ghép xen kênh, nếu dùng bộ xen kênh thì mỗi từ mã chỉ mất một ký tự và ta có thể khôi phục lại từ ba ký tự không bị ảnh hưởng bởi fading. Phân tập tần số Trong phân tập tần số, sử dụng các thành phần tần số khác nhau để phát cùng một lượng thông tin. Các tần số cần được phân chia để đảm bảo bị ảnh hưởng của fading một cách độc lập. Khoảng cách giữa các tần số phải lớn hơn vài lần băng thông kết hợp để đảm bảo rằng fading trên các tần số khác nhau là không tương quan.

Kỹ thuật trải phổ rất hiệu quả khi băng thông kết hợp của kênh nhỏ.
