Tổng quan luận án

Tính cấp thiết và khoảng trống nghiên cứu

Sự phát triển của các thế hệ mạng thông tin di động từ 2G, 3G, 4G đến 5G và định hướng 6G đặt ra yêu cầu ngày càng cao về tốc độ truyền dẫn và độ trễ xử lý tín hiệu. Nếu mạng 4G cung cấp tốc độ tối đa 100 Mbps với độ trễ 10 ms, mạng 5G hướng tới tốc độ 20 Gbps và độ trễ 1 ms, thì mạng 6G được kỳ vọng đạt tốc độ vượt 1 Tbps cùng độ trễ xử lý ở mức 10–100 $\mu\text{s}$. Để đáp ứng các chỉ tiêu kỹ thuật này, hệ thống đa đầu vào đa đầu ra cỡ lớn (Large-Scale MIMO / Massive MIMO) với số lượng ăng-ten lên đến hàng chục hoặc hàng trăm phần tử được xem là giải pháp then chốt nhằm tăng dung lượng kênh truyền mà không cần mở rộng thêm băng thông vô tuyến hữu hạn.

Tuy nhiên, việc gia tăng số lượng ăng-ten thu tại trạm gốc dẫn đến thách thức nghiêm trọng về mặt tiêu thụ năng lượng và chi phí phần cứng ở khối cao tần (RF), do năng lượng tiêu thụ tỷ lệ thuận với độ phân giải của các bộ chuyển đổi tương tự sang số (ADC). Việc sử dụng các bộ ADC có độ phân giải thấp (từ 2 đến 5 bit) là hướng tiếp cận thực tiễn nhằm cắt giảm điện năng tiêu thụ. Dẫu vậy, độ phân giải thấp gây ra hiện tượng méo phi tuyến và tăng mức nhiễu lượng tử, làm suy giảm nghiêm trọng hiệu năng của các thuật toán xử lý tín hiệu ở băng tần gốc. Đồng thời, số lượng ăng-ten phát và thu lớn làm cho các thuật toán tách sóng MIMO truyền thống trở nên kém khả thi do độ phức tạp tính toán tăng theo cấp số nhân.

Khoảng trống nghiên cứu được tác giả xác định là: Các giải pháp kết hợp giữa mã hóa kênh tiệm cận dung lượng Shannon dạng Protograph LDPC (P-LDPC) với hệ thống truyền dẫn MIMO cỡ lớn sử dụng bộ chuyển đổi ADC có độ phân giải thấp ở phía thu chưa được nghiên cứu và thiết kế một cách toàn diện, cả ở quy mô trong nước lẫn quốc tế.

Mục tiêu nghiên cứu

Luận án xác định 3 mục tiêu nghiên cứu cụ thể như sau:

  1. Tìm giải pháp tách sóng tín hiệu MIMO cỡ lớn có độ phức tạp tính toán thấp và đạt hiệu năng cao khi kết hợp với mã Protograph LDPC.
  2. Thiết lập quy trình thiết kế cấu trúc mã Protograph LDPC tối ưu riêng cho kênh truyền dẫn MIMO cỡ lớn.
  3. Đánh giá và phân tích toàn diện hiệu năng của hệ thống MIMO cỡ lớn khi tích hợp các bộ chuyển đổi tương tự sang số (ADC) có độ phân giải thấp ở phía thu.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu:
    • Hệ thống truyền dẫn không dây đa đầu vào đa đầu ra cỡ lớn (LS-MIMO) với số lượng ăng-ten phát ($M$) và ăng-ten thu ($N$) dao động từ 10 đến 100 ăng-ten.
    • Bộ chuyển đổi tương tự sang số (ADC) có độ phân giải thấp từ 2 bit đến 5 bit tại các nhánh thu.
    • Kỹ thuật mã hóa kênh sửa lỗi tiệm cận dung lượng Shannon dạng Protograph LDPC (tập con của mã LDPC) và thuật toán giải mã lặp.
  • Phạm vi nghiên cứu:
    • Mô hình truyền thông tin điểm – điểm (Point-to-Point) qua kênh pha-đinh phẳng Rayleigh (Rayleigh flat fading) không tương quan, làm cơ sở toán học để mở rộng cho các kênh đa truy cập đường lên (UL-MAC) hoặc phát quảng bá (BC).
    • Phương thức điều chế tín hiệu: Khóa dịch pha nhị phân (BPSK). Luận án giới hạn ở điều chế BPSK để thuận lợi cho việc giải tích toán học; các sơ đồ điều chế bậc cao (QAM) được dành cho các công trình độc lập tiếp theo.

Tổng quan tài liệu và vị trí của luận án

Các hướng nghiên cứu trước được điểm lại

Luận án hệ thống hóa các nền tảng lý thuyết và công trình nghiên cứu kinh điển cũng như hiện đại trong lĩnh vực thông tin số và mã hóa kênh:

  • Lý thuyết thông tin và dung lượng kênh: C. E. Shannon (1948) đặt nền móng cho lý thuyết thông tin với định lý tách mã hóa nguồn/kênh và công thức dung lượng kênh AWGN $C = \frac{1}{2}\log_2(1 + \bar{\gamma})$.
  • Mã kiểm tra chẵn lẻ mật độ thấp (LDPC): R. Gallager (1962) đề xuất mã LDPC dựa trên ma trận kiểm tra chẵn lẻ thưa $H_c$ và thuật toán giải mã lặp. R. M. Tanner (1981) phát triển giản đồ Tanner phân đôi nút biến và nút kiểm tra, hình thành thuật toán giải mã Tổng – Tích (Sum-Product / Belief Propagation).
  • Mã Turbo: C. Berrou và cộng sự (1993) phát minh mã Turbo với cấu trúc mã hóa tích lũy song song kết hợp bộ hoán vị (interleaver), chứng minh hiệu năng thực nghiệm tiệm cận giới hạn Shannon ($BER = 10^{-5}$ tại $E_b/N_0 = 0,7\text{ dB}$ với độ dài khối $K_c = 65.536\text{ bit}$, 18 vòng lặp), đồng thời chỉ ra hiện tượng sàn lỗi (error-floor) và vùng thác lỗi (waterfall).
  • Kỹ thuật MIMO và mã không gian - thời gian: S. M. Alamouti (1998) đề xuất mã khối không gian - thời gian trực giao (STBC) cho cấu hình $2 \times 2$. V. Tarokh và cộng sự mở rộng STBC cho số lượng ăng-ten lớn hơn. Foschini và cộng sự phát triển kiến trúc V-BLAST cho ghép kênh không gian. Dung lượng kênh MIMO tỷ lệ tuyến tính với $\min(M, N)$ theo công thức $C \approx \min(M, N)\log_2\bar{\gamma}$.
  • Họ mã Protograph LDPC: D. Divsalar và cộng sự đề xuất mã tích lũy lặp 4 tích lũy răng cưa (AR4JA) và cấu trúc mã đục lỗ (punctured protograph) có bậc nút biến cao giúp đạt ngưỡng giải mã lặp tiệm cận dung lượng. T. V. Nguyen và cộng sự (2012) thiết kế cấu trúc mã đục lỗ tối ưu $7 \times 4$ ($\mathbf{B}{Code1}$) với ngưỡng giải mã $0,395\text{ dB}$ trên kênh AWGN. H. Uchikawa và cộng sự (2011) đề xuất cấu trúc mã không đục lỗ $8 \times 4$ ($\mathbf{B}{Code2}$) với ngưỡng $0,501\text{ dB}$ nhằm tăng tốc độ hội tụ khi số lần lặp giải mã thấp. J. Fang và cộng sự (2018) tối ưu hóa các ma trận cơ sở Protograph LDPC cho các tỷ lệ mã từ $1/2$ đến $4/5$ với số vòng lặp thấp ($25$ lần lặp).

Khoảng trống luận án lựa chọn giải quyết

Phần lớn các nghiên cứu về mã Protograph LDPC trước đây được tối ưu hóa riêng lẻ trên kênh nhiễu Gauss trắng cộng (AWGN) hoặc kênh pha-đinh đơn đầu vào đơn đầu ra (SISO), chưa tính đến sự tác động đồng thời của giao thoa đa người dùng/đa luồng trong kênh MIMO cỡ lớn và hiện tượng méo tín hiệu do các bộ ADC độ phân giải thấp (2–5 bit). Luận án tập trung giải quyết bài toán đồng thiết kế: xây dựng bộ tách sóng tín hiệu phân tán độ phức tạp thấp, phát triển thuật toán phân tích truyền thông tin bên ngoài (PEXIT) liên hợp hai lớp trên giản đồ Tanner, và tìm kiếm cấu trúc mã P-LDPC có khả năng chống chịu tốt với nhiễu lượng tử trong hệ thống Massive MIMO.

Cơ sở lý thuyết và phương pháp nghiên cứu

Lý thuyết, khái niệm và khung phân tích

  • Định lý tách Shannon (Shannon's Separation Theorem): Cho phép thiết kế độc lập khối mã hóa nguồn và mã hóa kênh trong hệ thống truyền thông tin điểm – điểm.
  • Mô hình nhiễu lượng tử cộng (Additive Quantization Noise Model - AQNM): Mô hình hóa quá trình lượng tử hóa không tuyến tính của bộ ADC $Q$-bit thành hàm tuyến tính hóa có suy giảm biên độ với hệ số $\varphi$ (hoặc $\varepsilon$) và cộng thêm thành phần nhiễu lượng tử $w_q$: $$y_q = \varphi y + w_q$$
  • Thuật toán truyền lan độ tin cậy (Belief Propagation - BP) / Tổng - Tích (Sum-Product): Trao đổi thông tin mềm dạng tỷ số log-likelihood (LLR) giữa các nút trên đồ thị phân đôi Tanner.
  • Giản đồ Tanner kép (Two-Layer Tanner Graph): Khung phân tích liên hợp tích hợp 4 loại nút: Nút quan sát (Observation Nodes - ON), Nút ký hiệu (Symbol Nodes - SN), Nút biến (Variable Nodes - VN), và Nút kiểm tra (Check Nodes - CN).
  • Thuật toán PEXIT (Protograph Extrinsic Information Transfer): Kỹ thuật giải tích theo dõi sự tiến hóa của thông tin tương hỗ $I(X; Y)$ qua các hàm xấp xỉ $J(x)$ và $J^{-1}(x)$ để xác định ngưỡng giải mã lặp ($E_b/N_0$ threshold).

Phương pháp nghiên cứu

  • Phương pháp mô hình hóa toán học:
    • Kênh truyền MIMO được biểu diễn qua ma trận kênh ngẫu nhiên $\mathbf{H} \in \mathbb{C}^{N \times M}$ với các phần tử tuân theo phân bố chuẩn phức $CN(0, 1)$ (kênh pha-đinh Rayleigh).
    • Nhiễu nhiệt tại máy thu được mô hình hóa bằng véc-tơ nhiễu Gauss trắng cộng $\mathbf{w} \sim CN(0, \sigma^2 \mathbf{I}_N)$.
    • Áp dụng Định luật số lớn (Central Limit Theorem) để xấp xỉ tổng nhiễu giao thoa giữa các luồng ăng-ten thành phân bố Gauss tương đương.
  • Phương pháp mô phỏng máy tính (Monte Carlo):
    • Đánh giá độ chính xác của các phân tích lý thuyết thông qua mô phỏng tỷ lệ lỗi bit (BER) và tỷ lệ lỗi khung (FER).
    • Thiết lập các kịch bản mô phỏng kiểm thử độc lập với các tham số: kích thước ma trận ăng-ten ($10 \times 10$ đến $100 \times 100$), độ phân giải ADC ($2, 3, 4, 5\text{ bit}$), số vòng lặp giải mã ($10, 20, 50\text{ lần}$), độ dài khối thông tin ($120\text{ bit}$ đến $9600\text{ bit}$), và tốc độ mã ($R = 1/2, 2/3, 3/4, 4/5, 9/10$).
                      HỆ THỐNG MÔ HÌNH HÓA TOÁN HỌC VÀ DỮ LIỆU
+-----------------------------------------------------------------------------------+
| Phía phát:                                                                        |
|  - Khối thông tin: b (Kc bit) -> Mã hóa P-LDPC (Gc) -> Từ mã c (Nc bit, tỷ lệ R)  |
|  - Điều chế BPSK: s in {-1, +1}^M                                                 |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| Kênh truyền dẫn:                                                                  |
|  - Ma trận kênh H (N x M), phân bố Rayleigh CN(0, 1)                              |
|  - Tín hiệu thu trước lượng tử: y = H*s + w, với w ~ CN(0, N0*I_N)                 |
+-----------------------------------------------------------------------------------+
                                         |
                                         v
+-----------------------------------------------------------------------------------+
| Phía thu (Bộ ADC phân giải thấp & Xử lý liên hợp):                                 |
|  - Mô hình AQNM: y_q = phi*y + w_q (ADC 2-5 bit)                                  |
|  - Giản đồ Tanner kép: ON <---> SN (Tách sóng BP) <---> VN <---> CN (Giải mã P-LDPC)|
|  - Ước lượng mềm APP LLR -> Quyết định bit b_hat                                  |
+-----------------------------------------------------------------------------------+

Nội dung chính theo từng chương

Chương 1: Tổng quan về kênh truyền dẫn MIMO và mã Protograph LDPC

Chương 1 thiết lập nền tảng lý thuyết cho toàn bộ luận án, bao gồm mô hình hệ thống thông tin số điểm – điểm, nguyên lý mã hóa nguồn và mã hóa kênh theo lý thuyết Shannon. Tác giả trình bày chi tiết về mã LDPC thông thường, cấu trúc ma trận kiểm tra chẵn lẻ $\mathbf{H}_c$, ma trận sinh $\mathbf{G}_c$ thỏa mãn điều kiện trực giao $\mathbf{G}_c \mathbf{H}_c^T = \mathbf{0}$, và giải thuật giải mã Tổng – Tích (Sum-Product) trên giản đồ Tanner.

Ký hiệu toán học Ý nghĩa trong giải thuật giải mã Tổng – Tích
$R_i$ Giá trị Log-Likelihood Ratio (LLR) tiên nghiệm đầu vào của bit thứ $i$ từ kênh truyền
$E_{j, i}$ Thông tin LLR bên ngoài truyền từ nút kiểm tra $j$ đến nút bit $i$
$M_{j, i}$ Thông tin LLR truyền từ nút bit $i$ đến nút kiểm tra $j$
$L_i$ Tổng giá trị LLR hậu nghiệm dùng để đưa ra quyết định cứng cho bit thứ $i$

Phương trình cập nhật thông tin từ nút kiểm tra $j$ đến nút bit $i$ được biểu diễn chính xác qua hàm tanh: $$E_{j,i} = 2 \tanh^{-1} \left( \prod_{i' \in B_j, i' \neq i} \tanh(M_{j, i'} / 2) \right)$$

Chương này trình bày chi tiết cách tạo mã Protograph LDPC từ ma trận cơ sở $\mathbf{B}$ kích thước $S \times P$ thông qua quy trình hai bước: (1) Sao chép protograph gốc $K$ lần; (2) Hoán vị các cạnh kết nối song song nhằm đảm bảo chỉ số bậc của từng nút. Tác giả so sánh hai trường phái thiết kế mã P-LDPC:

  • Mã đục lỗ (Punctured): Điển hình là họ mã AR4JA và mã $\mathbf{B}{Code1}$ ($7 \times 4$) của Nguyen và cộng sự: $$\mathbf{B}{Code1} = \begin{pmatrix} 1 & 2 & 0 & 0 & 0 & 1 & 0 \ 0 & 3 & 1 & 1 & 1 & 1 & 0 \ 0 & 1 & 2 & 2 & 1 & 2 & 1 \ 0 & 2 & 0 & 0 & 0 & 0 & 2 \end{pmatrix}$$ Mã này đạt ngưỡng giải mã $0,395\text{ dB}$ trên kênh BI-AWGN (cách giới hạn Shannon $0,208\text{ dB}$), tuy nhiên đòi hỏi số vòng lặp giải mã lớn để hội tụ.
  • Mã không đục lỗ (Unpunctured): Điển hình là mã $\mathbf{B}{Code2}$ ($8 \times 4$) của Uchikawa: $$\mathbf{B}{Code2} = \begin{pmatrix} 3 & 3 & 0 & 0 & 1 & 0 & 0 & 0 \ 2 & 3 & 0 & 1 & 0 & 1 & 0 & 0 \ 3 & 2 & 1 & 2 & 0 & 0 & 1 & 1 \ 0 & 0 & 2 & 0 & 2 & 2 & 2 & 1 \end{pmatrix}$$ Mã này đạt ngưỡng giải mã $0,501\text{ dB}$, có tốc độ hội tụ nhanh vượt trội khi số lần lặp giải mã bị giới hạn.

Bên cạnh đó, chương 1 phân tích dung lượng kênh truyền MIMO qua công thức tích phân ergodic và chứng minh dung lượng tăng tuyến tính theo $\min(M, N)$, khảo sát mô hình mã hóa Alamouti STBC $2 \times 2$ và phân loại các công trình nghiên cứu tách sóng MIMO, giải mã LDPC trong và ngoài nước.

Chương 2: Tách sóng tín hiệu cho kênh LS-MIMO dựa trên thuật toán lan truyền tin cậy

Chương 2 tập trung giải quyết bài toán tách sóng tín hiệu cho hệ thống MIMO cỡ lớn khi phía thu bị suy giảm chất lượng do sử dụng bộ chuyển đổi ADC độ phân giải thấp (2–5 bit).

  • Mô hình toán học: Tín hiệu sau bộ chuyển đổi ADC được biểu diễn qua mô hình AQNM tuyến tính hóa. Ảnh hưởng lượng tử hóa được tham số hóa thông qua hệ số suy giảm $\varepsilon = 0,2$.
  • Cấu trúc bộ tách sóng BP: Xây dựng giản đồ Tanner phân đôi gồm $N$ nút quan sát (Observation Nodes - ON) đại diện cho tín hiệu thu tại $N$ ăng-ten và $M$ nút ký hiệu (Symbol Nodes - SN) đại diện cho các ký hiệu phát $s_m \in {-1, +1}$.
  • Quy trình cập nhật thông tin lặp:
    1. Cập nhật tại nút quan sát ON thứ $n$: Tính toán thông điệp LLR bên ngoài $\alpha_{n \to m}$ dựa trên việc coi tổng tín hiệu giao thoa từ các ăng-ten khác ($m' \neq m$) cùng nhiễu kênh và nhiễu lượng tử là một biến ngẫu nhiên Gauss tương đương.
    2. Cập nhật tại nút ký hiệu SN thứ $m$: Tổng hợp các thông điệp $\alpha_{n \to m}$ từ tất cả các nút ON kết nối để sinh ra thông điệp phản hồi $\beta_{m \to n}$ gửi ngược lại nút quan sát.
Cấu hình mô phỏng Tham số hệ thống Kết quả hiệu năng BER
LS-MIMO $10 \times 10$ $\text{ADC } 2\text{ bit} \to 5\text{ bit}, \varepsilon = 0,2$ ADC 4-bit và 5-bit cho hiệu năng tiệm cận bộ thu độ phân giải lý tưởng; ADC 2-bit xuất hiện sàn lỗi rõ rệt
LS-MIMO $10 \times 20$ $\text{ADC } 2\text{ bit} \to 5\text{ bit}, \varepsilon = 0,2$ Tăng số ăng-ten thu ($N=20$) giúp cải thiện độ dốc BER, giảm suy hao do lượng tử hóa
LS-MIMO $10 \times 30$ $\text{ADC } 2\text{ bit} \to 5\text{ bit}, \varepsilon = 0,2$ Hiệu năng của ADC 3-bit đạt xấp xỉ hiệu năng của bộ ADC phân giải cao nhờ độ lợi phân tập thu lớn

Kết quả chương 2 khẳng định: Thuật toán tách sóng BP trên giản đồ Tanner có khả năng hoạt động ổn định trên hệ thống LS-MIMO với bộ ADC độ phân giải từ 3 đến 5 bit, tạo tiền đề để kết hợp trực tiếp với bộ giải mã kênh ở các chương tiếp theo.

Chương 3: Thiết kế mã Protograph LDPC cho kênh LS-MIMO

Chương 3 đề xuất giải pháp thiết kế cấu trúc mã Protograph LDPC chuyên biệt cho hệ thống truyền dẫn MIMO cỡ lớn dựa trên việc ghép nối bộ tách sóng MIMO và bộ giải mã kênh.

  • Mô hình máy thu kết hợp hai lớp: Xây dựng giản đồ Tanner kép tích hợp trực tiếp lớp tách sóng MIMO (ON – SN) với lớp giải mã Protograph LDPC (VN – CN). Thông tin LLR mềm được trao đổi hai chiều liên tục giữa hai lớp qua các chu kỳ lặp.
  • Thuật toán LS-MIMO-PEXIT: Phát triển công cụ giải tích PEXIT cải tiến cho kênh MIMO cỡ lớn. Bằng cách mô hình hóa hàm mật độ xác suất (PDF) của thông tin LLR trao đổi giữa các nút ký hiệu và nút biến, thuật toán cho phép tính toán chính xác ngưỡng giải mã lý thuyết ($E_b/N_0$) của từng ứng viên ma trận cơ sở mà không cần chạy mô phỏng Monte Carlo tốn kém thời gian.
  • Quy trình tối ưu hóa mã: Thiết lập bài toán tối ưu tìm ma trận cơ sở $\mathbf{B}$ kích thước nhỏ nhằm cực tiểu hóa ngưỡng giải mã $E_b/N_0$ dưới các ràng buộc về số cạnh song song tối đa, bậc của nút biến và số vòng lặp giải mã ($20$ và $50$ lần lặp).
Kịch bản kiểm thử Cấu hình MIMO Độ dài khối ($K_c$) Số lần lặp Hiệu năng FER / Ngưỡng giải mã
Mã đề xuất vs AR3A LS-MIMO $10 \times 10$ $2400\text{ bit}$ 20 lần Mã đề xuất cải thiện độ dốc thác lỗi, không xuất hiện sàn lỗi ở mức $\text{FER} = 10^{-4}$
Mã đề xuất vs AR4JA LS-MIMO $10 \times 10$ $4800\text{ bit}$ 50 lần Đạt mức lợi công suất từ $0,3\text{ dB}$ đến $0,6\text{ dB}$ so với các mã chuẩn trên kênh AWGN
Cấu hình quy mô lớn LS-MIMO $100 \times 100$ $2400\text{ bit}$ 20 & 50 lần Ngưỡng giải mã tiệm cận giới hạn dung lượng của kênh MIMO cỡ lớn; thuật toán hội tụ ổn định

Chương 4: Phân tích hiệu năng của hệ thống LS-MIMO với bộ ADC có độ phân giải thấp

Chương 4 hoàn thiện bức tranh nghiên cứu bằng cách kết hợp đồng thời cả ba thành phần: Kênh truyền MIMO cỡ lớn, bộ chuyển đổi ADC độ phân giải thấp (2–5 bit), và bộ mã hóa/giải mã Protograph LDPC.

  • Thuật toán giải mã và tách sóng liên hợp: Thiết lập sơ đồ lan truyền thông điệp 5 bước trên giản đồ Tanner kép tích hợp bộ lượng tử ADC:
    1. Luồng thông tin từ nút quan sát ON đến nút ký hiệu SN ($\alpha$).
    2. Luồng thông tin từ nút ký hiệu SN chuyển tiếp sang nút biến VN.
    3. Luồng thông tin từ nút biến VN sang nút kiểm tra CN ($a$).
    4. Luồng thông tin cập nhật từ nút kiểm tra CN ngược về nút biến VN ($b$).
    5. Luồng thông tin từ nút biến VN phản hồi về nút ký hiệu SN và nút quan sát ON ($\beta$), đồng thời tính toán giá trị xác suất hậu nghiệm (APP LLR) $\Gamma$ để quyết định bit từ mã $\hat{\mathbf{b}}$.
  • Thuật toán PEXIT liên hợp cho ADC phân giải thấp: Bổ sung tham số suy hao lượng tử $\varphi$ và quan hệ bảng tra giữa độ phân giải $Q$ và phương sai nhiễu lượng tử vào luồng chuyển giao thông tin tương hỗ $I_{APP}$, $I_a$, $I_b$, $I_\alpha$, $I_\beta$.
  • Phân tích hiệu năng diện rộng: Khảo sát toàn diện ngưỡng giải mã và mô phỏng tỷ lệ lỗi BER của các họ mã phổ biến (AR3A, AR4JA, mã đề xuất) trên nhiều không gian tham số:
Thông số khảo sát Miền giá trị thực nghiệm Kết quả phân tích chính từ văn bản
Cấu hình ăng-ten MIMO $10 \times 10, 20 \times 20, 30 \times 30, 100 \times 100$, mở rộng $10 \times 80$ Tăng số lượng ăng-ten thu $N$ vượt trội so với $M$ ($10 \times 80$) triệt tiêu đáng kể ảnh hưởng của nhiễu lượng tử ADC thấp
Độ phân giải ADC ($Q$) $2\text{ bit}, 3\text{ bit}, 4\text{ bit}, 5\text{ bit}$ và $\Sigma\text{-Bit}$ ADC 3-bit đến 5-bit kết hợp mã P-LDPC đạt hiệu năng gần tương đương ADC độ phân giải vô hạn
Tốc độ mã hóa ($R$) $R = 1/2, 2/3, 3/4, 4/5, 9/10$ Ngưỡng giải mã tăng dần theo tốc độ mã; mã P-LDPC duy trì khoảng cách ổn định tới dung lượng kênh
Số vòng lặp giải mã $10, 20, 30, 40, 50\text{ lần}$ Tăng số lần lặp từ 10 lên 50 giúp giảm ngưỡng $E_b/N_0$ từ $0,2\text{ dB}$ đến $0,5\text{ dB}$
Độ dài khối thông tin $120\text{ bit} \to 9600\text{ bit}$ Độ dài khối càng lớn ($9600\text{ bit}$), đường cong BER càng dốc đứng, tiệm cận vùng thác lỗi lý tưởng

Kết quả và những đóng góp mới

Những đóng góp mới về mặt học thuật và thực tiễn

  1. Bộ tách sóng tín hiệu MIMO cỡ lớn cho ADC độ phân giải thấp: Xây dựng thành công thuật toán tách sóng tín hiệu dựa trên thuật toán truyền lan độ tin cậy (BP) kết hợp mô hình nhiễu lượng tử cộng (AQNM). Thuật toán có độ phức tạp tính toán thấp, xử lý hiệu quả tín hiệu bị méo do các bộ ADC từ 2 đến 5 bit tại máy thu có số lượng ăng-ten lớn (Công bố tại công trình [CT1], Chương 2).
  2. Quy trình thiết kế mã Protograph LDPC trên giản đồ Tanner kép: Đề xuất mô hình giản đồ Tanner hai lớp mô phỏng chính xác sự tương tác tương hỗ giữa bộ tách sóng MIMO và bộ giải mã kênh LDPC. Phát triển thành công công cụ giải tích LS-MIMO-PEXIT giúp tìm kiếm các ma trận cơ sở Protograph LDPC tối ưu cho từng cấu hình MIMO cụ thể mà không cần mô phỏng Monte Carlo lặp lại (Công bố tại công trình [CT3], Chương 3).
  3. Giải pháp xử lý liên hợp và công cụ đánh giá hệ thống LS-MIMO tích hợp ADC phân giải thấp: Hoàn thiện thuật toán xử lý tín hiệu hai lớp và thuật toán PEXIT liên hợp cho hệ thống Massive MIMO có ADC độ phân giải thấp. Cung cấp bộ dữ liệu hoàn chỉnh về ngưỡng giải mã và hiệu năng BER/FER cho các cấu hình ăng-ten từ $10 \times 10$ đến $100 \times 100$, khẳng định tính khả thi của việc giảm độ phân giải phần cứng ADC xuống 3–4 bit mà vẫn đảm bảo độ tin cậy truyền dẫn (Công bố tại các công trình [CT2], [CT4], Chương 4).

Kiến nghị và giải pháp đề xuất

  • Trong thiết kế phần cứng máy thu Massive MIMO thực tế, đề xuất áp dụng bộ chuyển đổi ADC có độ phân giải từ 3-bit đến 4-bit kết hợp thuật toán tách sóng BP và mã hóa Protograph LDPC, thay vì sử dụng ADC độ phân giải cao (8–12 bit), nhằm tiết kiệm đáng kể công suất tiêu thụ của khối RF mà không làm suy giảm hiệu năng hệ thống.
  • Sử dụng quy trình tối ưu hóa mã trên giản đồ Tanner kép và công cụ PEXIT được đề xuất trong luận án để thiết kế các ma trận cơ sở mã hóa kênh thích ứng với từng cấu hình ăng-ten và số vòng lặp giải mã thực tế.

Hạn chế và hướng nghiên cứu tiếp

Các hạn chế được ghi nhận trong văn bản

  • Luận án giới hạn khảo sát trên phương thức điều chế khóa nhị phân BPSK; chưa mở rộng xây dựng biểu thức toán học và đánh giá cho các phương thức điều chế biên độ cầu phương bậc cao ($M$-QAM).
  • Mô hình kênh truyền dẫn được giả định là kênh pha-đinh phẳng Rayleigh thống kê độc lập không tương quan không gian; chưa xét đến các hiệu ứng tương quan không gian giữa các ăng-ten hoặc kênh chọn lọc tần số.
  • Thuật toán tìm kiếm ma trận cơ sở Protograph LDPC tối ưu vẫn đòi hỏi không gian tìm kiếm tổ hợp đáng kể khi kích thước ma trận cơ sở tăng lên.

Những hướng phát triển tiếp theo

Luận án chỉ rõ 3 hướng nghiên cứu tiếp nối:

  1. Giảm độ phức tạp của thuật toán tìm kiếm mã Protograph LDPC: Nghiên cứu các thuật toán tối ưu hóa thông minh hoặc cấu trúc ràng buộc đặc biệt để thu hẹp không gian tìm kiếm ma trận cơ sở kích thước lớn.
  2. Thiết kế mã Protograph LDPC cho bộ chuyển đổi ADC 1-bit: Mở rộng bài toán thiết kế mã cho trường hợp bộ ADC cực hạn 1-bit (sử dụng bộ so sánh mức 0), nơi mức độ phi tuyến lượng tử hóa đạt mức cao nhất.
  3. Thiết kế mã Protograph LDPC cho các mô hình kênh phức tạp hơn: Mở rộng nghiên cứu cho các môi trường truyền sóng thực tế bao gồm kênh tương quan không gian (spatial correlated channels), kênh chọn lọc tần số (frequency-selective channels) và hệ thống đa người dùng không trực giao (NOMA).

Giá trị tham khảo

Luận án là tài liệu tham khảo chuyên sâu cho các nhóm đối tượng học thuật và kỹ thuật:

  • Nghiên cứu sinh và học viên cao học ngành Kỹ thuật Viễn thông / Xử lý tín hiệu: Cung cấp tài liệu hoàn chỉnh về lý thuyết mã hóa kênh hiện đại (LDPC, Protograph LDPC, thuật toán Sum-Product, công cụ PEXIT) và kỹ thuật phân tích hệ thống truyền dẫn MIMO cỡ lớn.
  • Giảng viên đại học: Có thể trích xuất các nội dung tại Chương 1 và Chương 3 để làm bài giảng chuyên đề về Mã hóa tiệm cận dung lượng Shannon, Đồ thị Tanner hai lớp và Kỹ thuật Massive MIMO trong mạng di động thế hệ mới (5G/6G).
  • Kỹ sư R&D và chuyên gia thiết kế phần cứng viễn thông: Tham khảo Chương 2 và Chương 4 để nắm vững phương pháp mô hình hóa nhiễu lượng tử AQNM, thuật toán tách sóng BP độ phức tạp thấp và cấu hình tối ưu số bit ADC (3–4 bit) nhằm giảm tiêu thụ điện năng cho trạm gốc Massive MIMO.

Câu hỏi thường gặp

1. Tại sao luận án lại lựa chọn họ mã Protograph LDPC thay vì mã Turbo hay mã LDPC thông thường?

Mã Protograph LDPC là tập con của mã LDPC, sở hữu cấu trúc được sinh ra từ ma trận cơ sở kích thước rất nhỏ thông qua quy trình sao chép và hoán vị cạnh. Cấu trúc này mang lại các ưu điểm: (1) Hiệu năng tiệm cận dung lượng Shannon tương đương hoặc vượt trội mã Turbo nhưng không bị hiện tượng sàn lỗi ở mức xác suất lỗi thấp; (2) Độ phức tạp trong việc thiết kế, tối ưu và cài đặt phần cứng thấp hơn nhiều so với mã LDPC ngẫu nhiên của Gallager; (3) Cho phép tối ưu hóa cấu trúc mã linh hoạt theo từng số vòng lặp giải mã và cấu hình kênh truyền cụ thể.

2. Mô hình AQNM được ứng dụng như thế nào trong việc xử lý tín hiệu tại bộ thu MIMO cỡ lớn có ADC độ phân giải thấp?

Mô hình nhiễu lượng tử cộng (AQNM) tuyến tính hóa quá trình biến đổi phi tuyến của bộ ADC $Q$-bit thành biểu thức $y_q = \varphi y + w_q$, trong đó $\varphi = 1 - \rho$ là hệ số suy hao lượng tử phụ thuộc vào số bit $Q$, và $w_q$ là nhiễu lượng tử cộng có phương sai phụ thuộc vào công suất tín hiệu vào. Mô hình này cho phép biểu diễn giải tích mối tương tác giữa tín hiệu và nhiễu lượng tử, từ đó giúp thuật toán tách sóng BP tính toán chính xác các phân bố xác suất và tỷ số LLR mềm trao đổi giữa các nút quan sát (ON) và nút ký hiệu (SN).

3. Cấu trúc giản đồ Tanner kép (two-layer Tanner graph) hoạt động như thế nào trong máy thu kết hợp tách sóng và giải mã?

Giản đồ Tanner kép tích hợp 4 loại nút thành hai lớp xử lý nối tiếp: Lớp tách sóng gồm các nút quan sát (ON) kết nối với các nút ký hiệu (SN); Lớp giải mã gồm các nút biến (VN) kết nối với các nút kiểm tra (CN). Trong quá trình lặp, thông tin LLR từ bộ tách sóng (SN) được chuyển sang bộ giải mã (VN), bộ giải mã thực hiện tính toán qua các nút CN rồi gửi thông tin bên ngoài cập nhật ngược trở lại SN và ON để tinh chỉnh quá trình tách sóng ở vòng lặp kế tiếp, giúp hệ thống đạt độ hội tụ cao.

4. Thuật toán LS-MIMO-PEXIT có vai trò gì trong việc thiết kế mã Protograph LDPC?

Thuật toán LS-MIMO-PEXIT theo dõi sự tiến hóa của thông tin tương hỗ giữa bộ tách sóng MIMO và bộ giải mã kênh qua các vòng lặp giải mã dựa trên các hàm giải tích $J(x)$ và $J^{-1}(x)$. Công cụ này cho phép tính toán trực tiếp ngưỡng giải mã lý thuyết ($E_b/N_0$) của một ma trận cơ sở Protograph LDPC trên kênh MIMO cỡ lớn trong thời gian ngắn, loại bỏ sự cần thiết phải thực hiện các mô phỏng Monte Carlo kéo dài để đánh giá từng ứng viên mã.

5. Kết quả thực nghiệm của luận án đưa ra khuyến nghị gì về độ phân giải của bộ ADC ở phía thu hệ thống Massive MIMO?

Kết quả phân tích ngưỡng giải mã và mô phỏng BER tại Chương 2 và Chương 4 chỉ ra rằng: Khi sử dụng bộ ADC 2-bit, hệ thống xuất hiện sàn lỗi rõ rệt; tuy nhiên, khi độ phân giải đạt từ 3-bit đến 5-bit (đặc biệt là 4-bit hoặc 5-bit), hiệu năng của hệ thống kết hợp tách sóng BP và mã hóa Protograph LDPC tiệm cận rất sát với hệ thống sử dụng ADC độ phân giải lý tưởng (vô hạn bit). Do đó, việc sử dụng ADC 3–4 bit là giải pháp tối ưu giúp giảm thiểu tiêu thụ năng lượng của khối RF mà vẫn đảm bảo độ tin cậy truyền dẫn.

Kết luận

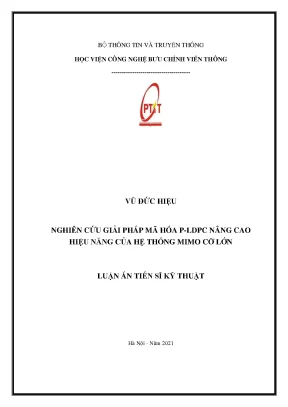

Luận án của tác giả Vũ Đức Hiệu đã giải quyết trọn vẹn bài toán nâng cao hiệu năng hệ thống truyền dẫn MIMO cỡ lớn có sử dụng bộ chuyển đổi ADC độ phân giải thấp thông qua giải pháp mã hóa kênh Protograph LDPC. Bằng việc xây dựng thành công thuật toán tách sóng BP dựa trên mô hình AQNM, thiết lập khung giản đồ Tanner hai lớp và phát triển công cụ giải tích LS-MIMO-PEXIT, luận án đã đề xuất được quy trình thiết kế mã tối ưu và chứng minh tính khả thi của việc giảm độ phân giải ADC xuống 3–4 bit tại trạm gốc. Các đóng góp của luận án có giá trị khoa học vững chắc và mang ý nghĩa thực tiễn quan trọng cho việc nghiên cứu, phát triển lớp vật lý của mạng thông tin vô tuyến di động thế hệ tiếp theo (5G/6G).
